Van bướm điều khiển khí nén chịu nhiệt

Van bướm điều khiển khí nén chịu nhiệt là loại van được sản xuất dành riêng cho hệ thống có điều kiện nhiệt độ cao như hơi nóng, khí nóng, nước nóng. Với mức nhiệt tối đa có thể lên đến 400°C. Vậy van bướm khí nén chịu nhiệt có cấu tạo như thế nào? Ưu điểm gì nổi bật để đáp ứng hệ thống? Hãy cùng chúng tôi tìm hiểu chi tiết qua bài viết dưới đây.

Van bướm điều khiển khí nén chịu nhiệt là gì?

Van bướm điều khiển khí nén chịu nhiệt là một trong những loại van bướm khí nén được thiết kế đặc biệt để đóng/mở hoặc điều tiết dòng chảy trong môi trường có nhiệt độ cao, thường lên đến 150 – 300°C hoặc có thể hơn tối đa 400°C. Với cơ chế vận hành tự động hoàn toàn thông qua bộ truyền động bằng khí nén hay còn gọi là bộ điều khiển khí nén.

Về cấu tạo, thân van, đĩa van thường được làm từ chất liệu chịu được nhiệt độ cao, áp lực lớn như inox hoặc thép. Gioăng làm kín PTFE hoặc EPDM bền bỉ, không bị biến dạng ở điều kiện nhiệt độ cao. Phần bộ điều khiển khí nén còn được lắp đặt thêm hộp bảo vệ để tăng độ bền, hạn chế tiếp xúc trực tiếp với môi trường.

Hiện nay, van bướm điều khiển bằng khí nén chịu nhiệt thường được ứng dụng chủ yếu trong các hệ thống hơi nóng, dầu nóng, khí nóng. Điển hình như trong các lò hơi, lò sấy công nghiệp, trong hệ thống đường ống dẫn dầu truyền nhiệt, các nhà máy sản xuất thực phẩm, dệt nhuộm, luyện kim…

Thông số kỹ thuật van bướm khí nén chịu nhiệt

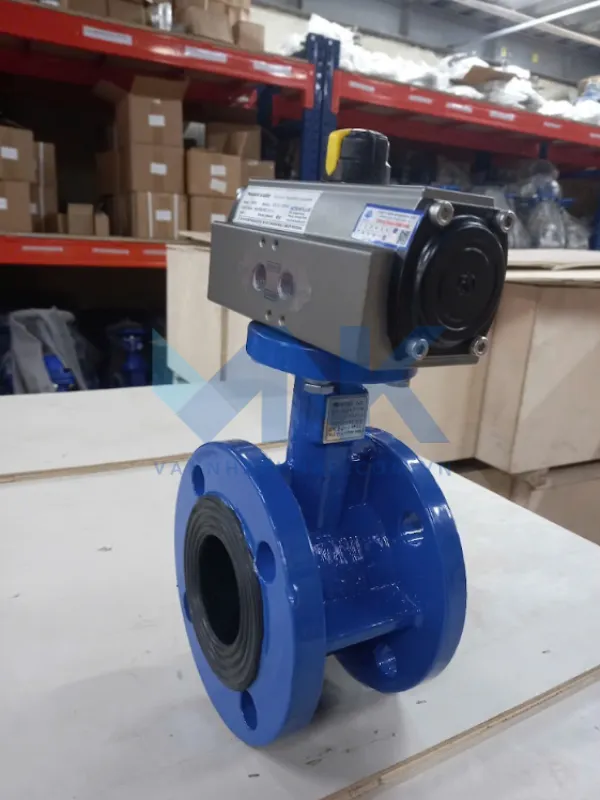

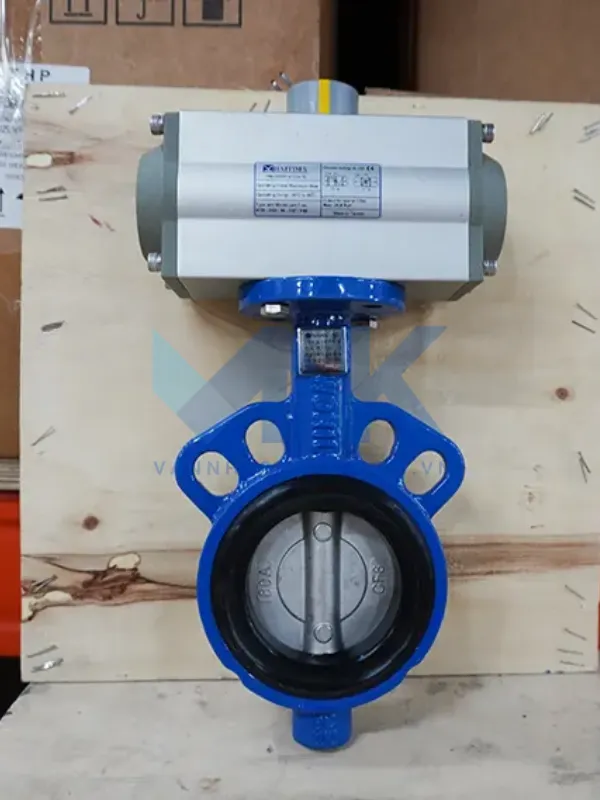

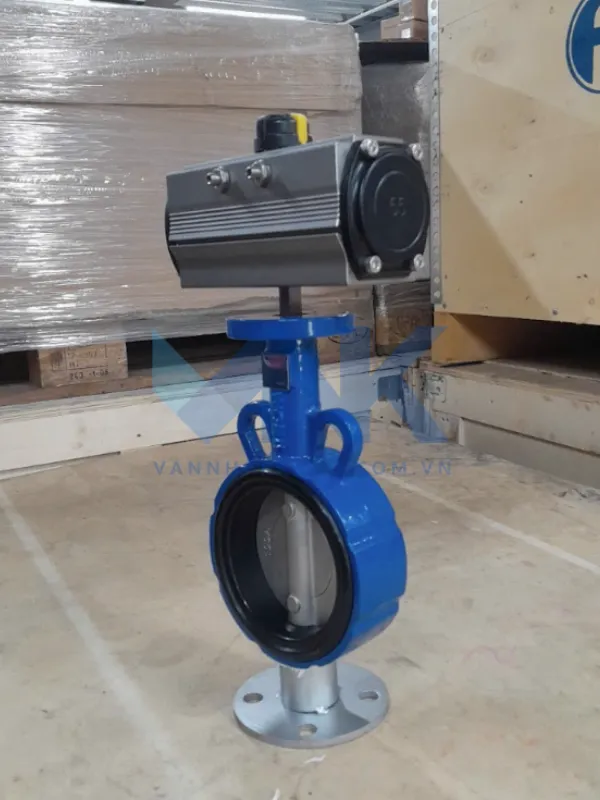

Hình ảnh van bướm điều khiển khí nén chịu nhiệt

Cấu tạo van bướm khí nén chịu nhiệt

Thân van bướm

Thân van được chế tạo từ inox hoặc là thép có thể chịu được nhiệt độ cao, điều kiện khắc nghiệt. Nhiệm vụ bảo vệ các bộ phận bên trong bao gồm: đĩa van, trục van bằng inox hoặc thép, gioăng làm kín bằng nhựa teflon, graphite chịu nhiệt. Thân van kết nối với hệ thống đường ống dạng lắp bích, kẹp wafer hoặc tai bích rút gọn, tùy thuộc kích cỡ và nhu cầu sử dụng.

Bộ điều khiển khí nén

Bộ điều khiển khí nén có vỏ ngoài được làm bằng chất liệu hợp kim nhôm cao cấp, bên ngoài sơn Epoxy chịu nhiệt độ cao. Thiết kế bộ khí nén gồm các chi tiết piston, bánh răng, trục xoay và còn có một số chi tiết khác. Kết cấu bộ truyền động khí nén dạng tác động đơn có lò xo hoặc tác động kép không có lò xo, cần cấp khí nén ở cả 2 chu trình hoạt động đóng và mở.

Cách thức vận hành van bướm điều khiển khí nén chịu nhiệt

Về nguyên lý hoạt động, tương tự các loại van bướm khí nén khác van bướm điều khiển bằng khí nén chịu nhiệt cũng vận hành phụ thuộc vào áp lực khí nén được cấp vào bộ truyền động khí nén. Cụ thể:

• Ban đầu, van ở trạng thái đóng, đĩa van vuông góc với dòng chảy, ngăn không cho lưu chất đi qua.
• Khi cấp nguồn khí nén vào bộ điều khiển, áp lực khí nén sẽ đi vào bộ khí nén và đẩy piston bên trong về 2 phía. Đồng thời, lúc này hệ thống bánh răng cũng sẽ di chuyển và tạo lực momen xoắn tác động lên trục van, đĩa van. Kết quả đĩa van sẽ dịch chuyển sang trạng thái mở, song song với đường ống và cho phép lưu chất đi qua.
• Khi cần đóng van, với dạng bộ khí nén tác động đơn chỉ cần ngừng cấp khí, lò xo sẽ đưa đĩa van về vị trí đóng ban đầu. Với dạng tác động kép thì cần tiếp tục cấp khí cho bộ khí nén, piston sẽ ép lại và tác động làm đĩa van quay về vị trí đóng.
• Khi cần điều tiết van theo các góc mở khác nhau cần lắp đặt thêm bộ tuyến tính và điều chỉnh tín hiệu đầu vào 4-20mA hoặc 0-10V theo nhu cầu để cấp lượng khí nén tương ứng vào bộ điều khiển. Lúc này, đĩa van sẽ đóng mở theo các góc tùy chỉnh.

Ưu điểm nổi bật của van bướm khí nén chịu nhiệt

✅ Thiết kế van bằng các vật liệu chịu nhiệt độ cao tốt như inox, thép; gioăng làm kín PTFE.

✅ Van có thể làm việc ổn định trong điều kiện nhiệt độ từ 150°C đến 300°C, thậm chí lên đến 400°C tùy thương hiệu xuất xứ.

✅ Được ứng dụng nhiều trong môi chất hơi nóng, khí đốt, dầu truyền nhiệt, khí thải nhiệt độ cao.

✅ Sử dụng bộ điều khiển khí nén giúp van vận hành tự động, thời gian đóng mở nhanh và an toàn hơn dạng điện, đáp ứng tốt môi trường dễ cháy nổ.

✅ Vận hành linh hoạt theo 2 dạng ON/OFF đóng mở hoàn toàn hoặc tuyến tính điều tiết theo các góc tùy chỉnh.

✅ Kết nối dạng wafer, lug hoặc lắp bích, dễ dàng tích hợp vào các đường ống sẵn có và phù hợp với nhiều vị trí, hệ thống.

Tính ứng dụng của van bướm khí nén chịu nhiệt

Hiện nay, van bướm điều khiển khí nén chịu nhiệt chính là giải pháp tối ưu cho các hệ thống có điều kiện nhiệt độ cao. Với chất liệu chịu nhiệt, cơ chế vận hành tự động, sử dụng năng lượng khí nén an toàn. Dưới đây là một số ứng dụng điển hình trong các hệ thống:

• Hệ thống hơi nóng, lò hơi công nghiệp để điều khiển dòng hơi nước cấp cho nồi hơi, bình gia nhiệt, bộ trao đổi nhiệt.
• Trong hệ thống dẫn dầu truyền nhiệt giúp điều tiết lưu lượng dầu nóng trong các quy trình gia nhiệt.
• Ứng dụng trong các lò dầu, hệ thống sấy, dây chuyền ép nhựa, cao su, thực phẩm.
• Trong ngành xử lý khí thải nhiệt độ cao để điều khiển dòng khí nóng thoát ra từ lò đốt rác, lò đốt công nghiệp, lò luyện kim.
• Ứng dụng trong các hệ thống trộn hóa chất nóng, dẫn khí nóng trong lò nấu, lò luyện.
• Được lắp đặt trong các dây chuyền sấy và trao đổi nhiệt với chức năng kiểm soát luồng khí nóng hoặc không khí tuần hoàn trong buồng sấy công nghiệp.
• Sử dụng trong ngành may mặc, gỗ, sơn tĩnh điện, sản xuất thực phẩm…
• Trong các nhà máy điện, tuabin hơi nước để điều khiển lưu lượng hơi nước cao áp và nhiệt độ cao trước khi vào turbine hoặc bộ gia nhiệt.

Nên mua van bướm điều khiển khí nén chịu nhiệt ở đâu?

Nếu bạn đang tìm kiếm một đơn vị cung cấp van bướm khí nén chịu nhiệt chính hãng, Van Nhập Khẩu chính là lựa chọn hàng đầu để cân nhắc. Với hơn 15 năm kinh nghiệm trong ngành van công nghiệp, Van Nhập Khẩu hiện là nhà phân phối độc quyền nhiều thương hiệu van khí nén chất lượng cao như Wonil, Samwoo, Kosaplus, Haitima…

Khi chọn Van Nhập Khẩu, khách hàng sẽ được cam kết:

✅ Cung cấp van bướm điều khiển khí nén chịu nhiệt có dải kích cỡ từ DN50 đến DN600.

✅ Đa dạng vật liệu inox 304/316, thép; gioăng cao su teflon chịu nhiệt lên tới 220–250°C.

✅ Có đầy đủ giấy tờ chứng nhận CO-CQ, Packing List.

✅ Cam kết hàng mới, chính hãng 100%, nhập khẩu chính hãng.

✅ Bảo hành dài hạn 12- 24 tháng theo cơ chế của nhà sản xuất, hỗ trợ kỹ thuật 24/7.

✅ Giá thành cạnh tranh, đảm bảo đưa ra mức giá tốt nhất cho đại lý,  nhà thầu, dự án số lượng lớn.

✅ Nhân viên kỹ thuật chuyên nghiệp, nhiệt tình và có trình độ chuyên môn cao.

Mọi thông tin chi tiết về báo giá hoặc các thắc mắc khác liên quan đến sản phẩm, vui lòng liên hệ Hotline để được nhân viên tư vấn, hỗ trợ.
