Van bướm khí nén inox

Kênh hỗ trợ

Van bướm khí nén inox là một dòng van bướm có thân van được làm hoàn toàn từ inox và trên đầu còn được lắp đặt thêm bộ điều khiển khí nén. Nên dòng van này được lắp đặt và sử dụng nhiều trong những hệ thống khác nhau. Vậy dòng van bướm này có những ưu điểm gì mà người dùng nên sử dụng. Vậy thì chúng ta cùng theo dõi bài viết dưới đây của Tuấn Hưng Phát nhé!

I. Van bướm khí nén inox là gì?

Van bướm khí nén inox là thiết bị được vận hành nhờ bộ điều khiển khí nén tác động lên van bướm giúp cho đĩa van xoay mở/đóng tại vị trí cửa van. Van bướm khí nén được dùng cho hệ thống điều tiết lưu lượng chất lỏng, khí, nén đi qua van nhiều hoặc it do sự điều chỉnh góc độ tại bộ phận cánh van.

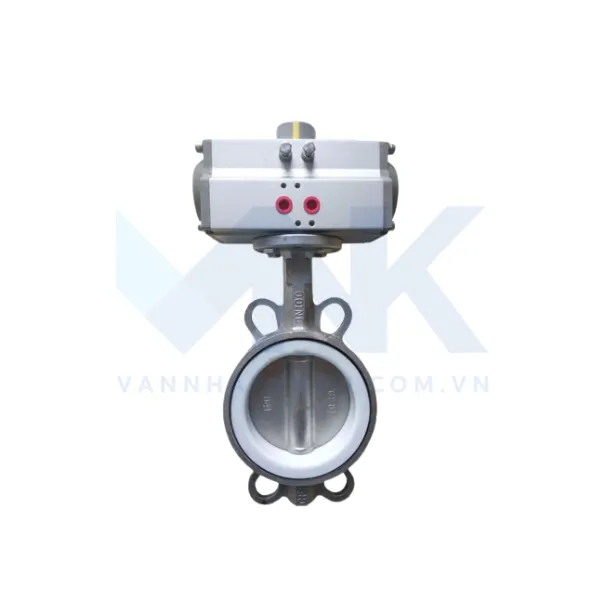

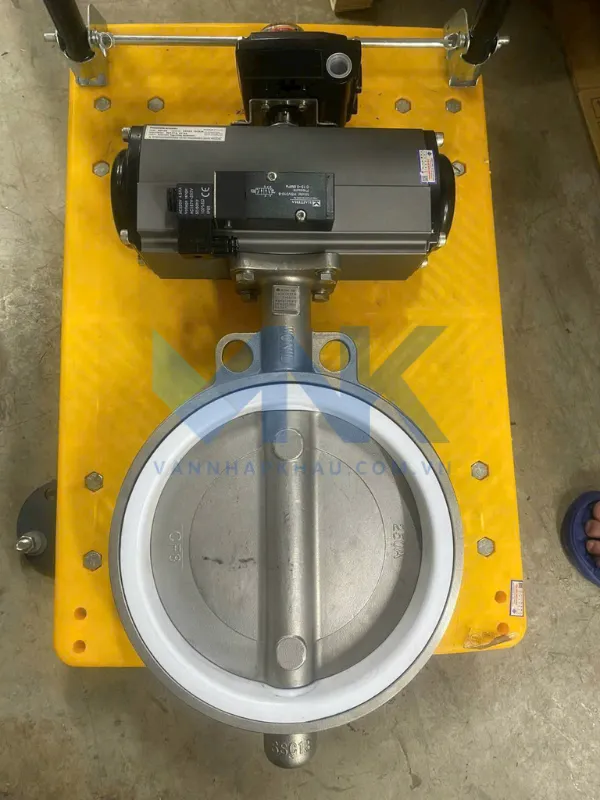

Van bướm inox khí nén
Van bướm inox khí nén

Van bướm khí nén inox được chia làm nhiều dạng khác nhau nhưng có một điểm chung là thân van làm 100% inox điển hình như:  Van bướm khí nén inox dạng tác động đơn và van bướm khí nén inox tác động kép. Ngoài ra, dòng van bướm khí nén inox còn được phân ra dạng ON/OFF và dạng tuyến tính. Còn xét về dạng kết nối thì dòng van bướm được kết nối với đường ống ở hai mặt bích, dạng wafer hoặc là dạng Lug.

Van bướm khí nén inox ứng dụng cho các môi trường đặc biệt như: ăn mòn, hóa chất, nước mặn, hơi nóng, nhiệt độ cao, môi trường bên ngoài. Đây là thiết bị được lắp cho các nhà máy hóa chất, xử lý nước, nhà máy xy măng, hệ thống xử lý nước y tế, sản xuất thuốc, v…vvv

Hiện nay, van bướm điều khiển khí nén inox do công ty Tuấn Hưng Phát nhập khẩu trực tiếp, đầy đủ giấy tở, nguồn gốc xuất xứ, tiêu chuẩn chất lượng, chứng từ catalog, cocq của các nước Hàn Quốc, Đài Loan.

II. Cấu tạo van bướm khí nén inox

*Van bướm khí nén inox cấu tạo gồm 2 phần chính: Van bướm inox + Bộ khí nén

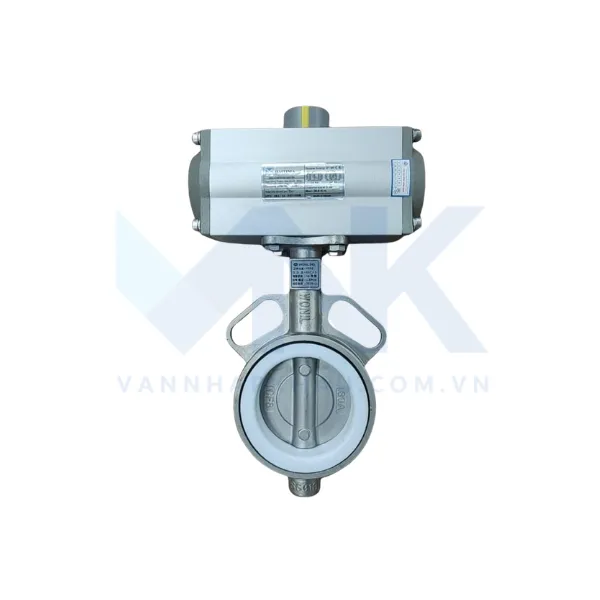

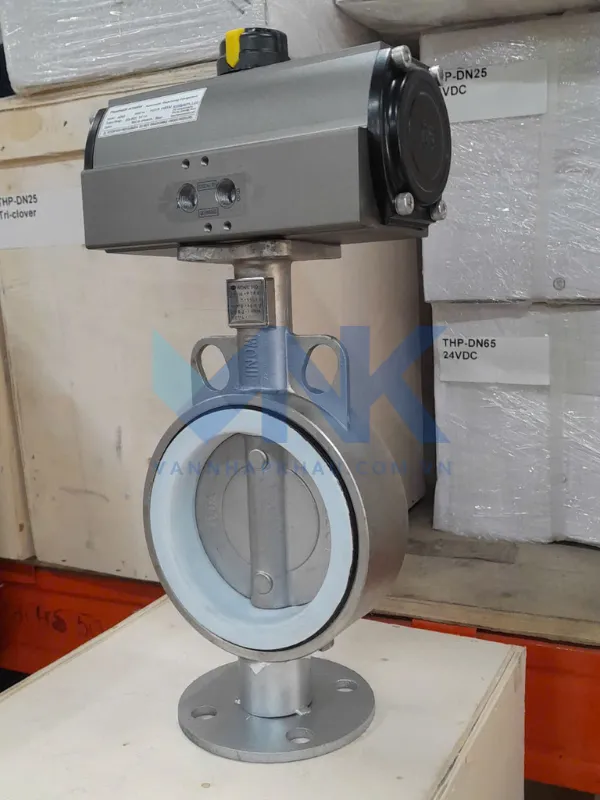

Van bướm inox điều khiển khí nén DN80 Haitima Đài Loan
Van bướm inox điều khiển khí nén DN80 Haitima Đài Loan
  • Van bướm khí nén inox là thiết bị dùng cho điều tiết lưu lượng. Cánh van hình tròn dạng ép phẳng làm từ kim loại inox, xoay tròn 90 độ trong phạm vi của gioăng làm kín, trục van inox liên kết với đĩa van và bộ phận vận hành bên ngoài như: Tay quay, Tay gạt, Động cơ điện hoặc Động cơ khí nén.
  • Van bướm inox được kết nối với các hệ thống tiêu chuẩn đa mặt bích, hầu như van bướm kết nối được với toàn bộ mặt bích. Van bướm inox có dải kích thước từ DN50 – DN500. Van bướm inox do các hàng Emico, Wonil, Samwoo cung cấp.
  • Bộ khí nén: là thiết bị truyền động nhận nguồn khí nén tác động vào bên giúp piston di chuyền. Bộ khí nén được kết nối với thân van bướm khí piston di chuyển tác động lên trục van giúp van hoạt động mở đóng tại vị trí cửa van.
  • Bộ khí nén được làm từ hợp kim nhôm cao cấp chống ẩm, cách nhiệt. Lớp sơn phủ Epoxy tiêu chuẩn IP67. Bộ khí nén có 2 dạng tác động là tác động đơn cho phép cấp khí vào để mở van, khi ngừng cấp khí van sẽ tự động đóng do tác động phản hồi lực lò xo, tác động kép cho phép cấp khí cả 2 đầu để thực hiện được quá trình mở đóng.
  • Bộ khí nén điều khiển do Haitima, Kosaplus cung cấp.

 III. Thông số kỹ thuật van bướm khí nén inox

  • Sản phẩm: Van bướm khí nén inox
  • Kích thước van bướm: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500.
  • Model đầu khí: AD40, AD50, AD65, AD80, AD100, AD125, AD140, AD160
    HT32, HTD52, HTD63, HTD75, HTD92, HTD105, HTD125, HTD140, HTD160
  • Chất liệu van bướm: INOX SUS201, SUS304, SUS316
  • Gioăng làm kín: Teflon – Caosu
  • Chất liệu đầu khí: Hợp kim nhôm cao cấp
  • Lớp phủ: Sơn Epoxy
  • Áp lực khí: 8 BAR
  • Áp lực van: PN10, PN16, PN25
  • Nhiệt độ đầu khí: 60 độ C
  • Nhiệt độ van bướm: 180 độ C
  • Kiểu kết nối đường ống:  mặt bích với đa tiêu chuẩn
  • Thời gian mở đóng: 1s – 3s
  • Loại điều khiển bộ khí nén: ON/OFF hoặc Tuyến Tính
  • Khí nén loại tác động: Tác động đơn hoặc Tác động kép
  • Môi trường van hoạt động: Chất lỏng, khí nén, hơi
  • Các thương hiệu nổi tiếng: Kosaplus, Haitima, Wonil, Samwoo
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Bảo hành 12 tháng
  • Tình trang: Hàng có sẵn

IV. Ưu điểm của van bướm khí nén inox

Dòng van có thân van được làm hoàn toàn từ chất liệu inox nên dòng van bướm này có nhiều ưu điểm. Và chính những ưu điểm này làm cho bạn nên sử dụng van bướm inox điều khiển khí nén trong hệ thống. Và cụ thể những ưu điểm như sau:

  • Dòng van sử dụng bộ  điều khiển khí nén nên thời gian đóng – mở van được rút ngắn đi, chỉ mất 1 đến 2 giây để thực hiện một chu trình.
  • Hình dáng bên ngoài của van được thiết kế đẹp, nhỏ gọn. Nên thuận tiện cho việc lắp đặt ở nhiều không gian, vị trí khác nhau.
  • Với chất liệu inox 304, 316 nên van có phép hoạt động được ở những môi trường có nhiệt độ, áp lực cao. Và khi hoạt động thì được tối ưu hóa. Có độ bền bỉ lớn với những môi trường hoạt động.
  • Loại van bướm này có thời gian đóng mở tức thời, nhanh chóng và độ chính xác vô cùng lớn.
  • Van bướm khí nén có độ an toàn cao vô cùng. Nên khi hoạt động thì người dùng không cần lo lắng về vấn đề an toàn khi sử dụng van.
  • Với chất liệu inox thì tuổi thọ của van bướm được đảm bảo, giúp tiết kiệm được chi phí lắp đặt và sửa chữa van.

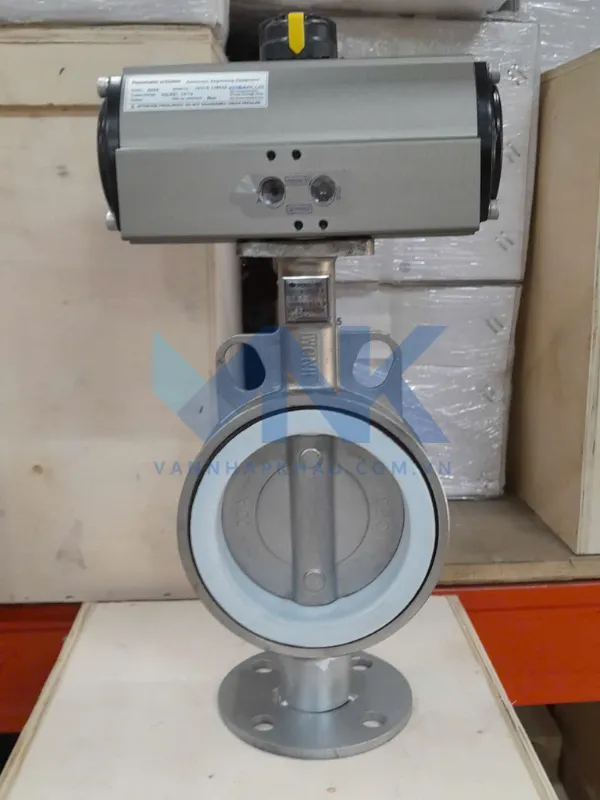

Ưu điểm của van bướm khí nén inox
Ưu điểm của van bướm khí nén inox

V. Một vài lưu ý khi sử dụng van bướm khí nén inox

Trong quá trình vận hành van bướm và để giúp van bướm có thể hoạt động được tốt, tuổi thọ của van được đảm bảo thì chúng ta cần chú ý đến một vài điểm sau:

  • Việc sử dụng van bướm khí nén thì khi hoạt động ta cần chú ý đến lượng khí nén được cung cấp và hệ thống. Cần cung cấp một lượng vừa đủ, có tính ổn định và đều lượng khí.
  • Với chất liệu inox thì dòng van bướm inox có thể hoạt động ổn định và tuổi thọ được đảm bảo thì ta cần hoạt động van ở môi trường có nhiệt độ từ 0 đến 140 độ C. Và trong một vài trường hợp thì có thể sử dụng van lên đến 220 độ C. Tuy nhiên, thì ta không nên van vận hành trong thời gian đã được quy định.
  • Và cần phải đảm bảo thông số kỹ thuật của đường ống nhỏ hơn so với thông số kỹ thuật của van bướm.
  • Trong quá trình hoạt động thì ta nên bảo hành, bảo dưỡng van thường xuyên.

VI. Mua van bướm khí nén inox ở đâu

Công ty Tuấn Hưng Phát cung cấp van bướm khí nén inox đầy đủ các kích thước từ 50A đến 500A hàng có săn. Với các kích thước lớn hơn DN500 và các kiểu van bướm đặc biệt về thông số chất liệu thì yêu cầu đặt hàng có thời. Cung cấp đầy đủ giấy tờ Catalogue, COCQ, chứng từ hóa đơn, bản vẽ kỹ thuật.

Khi mua hàng bên chúng tôi thì quý khách yên tâm về chất lượng sản phẩm vì các thiết bị đều được nhập khẩu trực tiếp, không qua trung gian. Nên giá thành luôn để mức ưu đãi nhất cho quý khách. Để được hỗ trợ và tư vấn báo giá tận tình. Quý khách hãy liên hệ trực tiếp để có giá tốt nhất.

Thương hiệu

Haitima, KosaPlus

Xuất xứ

Đài Loan, Hàn Quốc
