Van giảm áp

Thông số kỹ thuật

Kích cỡ	DN15 – DN100
Chất liệu thân	gang dẻo, inox, đồng
Ty, đĩa & Seat	inox 304
Áp suất	10kg/cm2
Kết nối	lắp ren, lắp bích JIS10K
Áp suất ra	0.5-7kg/cm2
Môi trường ứng dụng	hơi, nước, hóa chất, dầu khí…
Xuất xứ	Hàn Quốc, Đài Loan, Trung Quốc

Cấu tạo và nguyên lý hoạt động

Hiện nay, van giảm áp có 2 loại: van giảm áp trực tiếp và van giảm áp gián tiếp, về thiết kế và nguyên lý hoạt động của 2 loại này khác nhau. Cụ thể dưới đây:

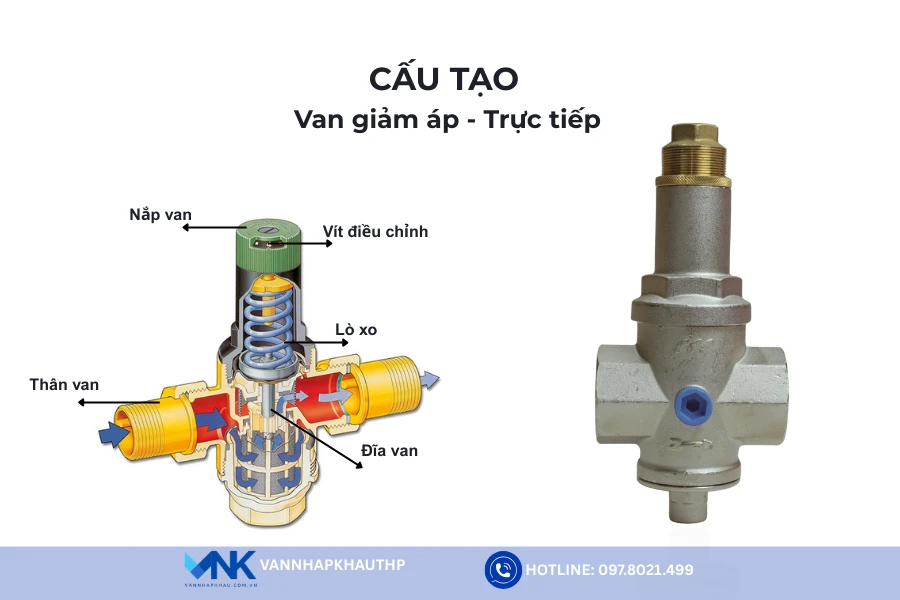

Van giảm áp trực tiếp

Van giảm áp trực tiếp được thiết kế khá đơn giản, gồm các bộ phận chính như sau:

• Thân van

Chất liệu inox hoặc gang được đúc nguyên khối, bên ngoài sơn Epoxy với nhiệm vụ bảo vệ các bộ phận bên trong. Thân van có kiểu kết nối dạng lắp ren hoặc lắp bích với đường ống, tuy kích cỡ.

• Nắp van

Được làm bằng chất liệu giống thân van, được chế tạo nối liền với thân van ở phần trên cùng của van để thực hiện chức năng đóng kín, không cho lưu chất trào ngược ra ngoài khi vận hành.

• Lò xo

Là bộ phận chính để tăng giảm áp suất đầu ra của van. Lò xo có lực đàn hồi càng lớn thì van cho áp lực đầu ra lớn và ngược lại. Nhờ sự cân bằng giữa lực đàn hồi của lò xo và áp suất của lưu chất sẽ giảm được áp của lưu chất trong đường ống.

• Trục van

Được thiết kế kết nối với đĩa van và nhận lực từ vít điều chỉnh để tác động lên đĩa van. Chất liệu hợp kim cao cấp có độ cứng tốt, bền bỉ.

• Đĩa van

Có dạng đĩa chốt, dạng nón… tùy thuộc chủng loại van và được làm bằng inox chống ăn mòn tốt. Đây là bộ phận trực tiếp tiếp xúc với lưu chất và thực hiện nhiệm vụ nâng lên, hạ xuống để điều chỉnh áp suất.

• Vít điều chỉnh

Chức năng chính là điều chỉnh áp lực định mức khi áp suất đầu ra cao hơn đầu vào, vượt ngưỡng cho phép.

Nguyên lý hoạt động

Ở trạng thái bình thường, khi áp suất ổn định và áp suất đầu vào cân bằng với áp suất đầu ra, van ở trạng thái mở và cho phép lưu chất đi qua bình thường.

Khi cần tăng áp suất đầu ra, người vận hành vặn vít điều chỉnh theo chiều kim đồng hồ. Thao tác này khiến lò xo bị nén xuống, làm tăng độ nén và tạo ra khe hở giữa các đĩa van. Khe hở mở rộng giúp lưu lượng lưu chất đi qua tăng lên, từ đó kéo theo áp suất đầu ra của van cũng tăng theo.

Ngược lại, khi cần giảm áp suất đầu ra, người vận hành vặn vít theo chiều ngược kim đồng hồ. Lúc này, độ nén của lò xo giảm dần, khe hở giữa các đĩa van thu hẹp lại, khiến lưu lượng lưu chất đi qua giảm xuống và kết quả là áp suất đầu ra cũng giảm theo.

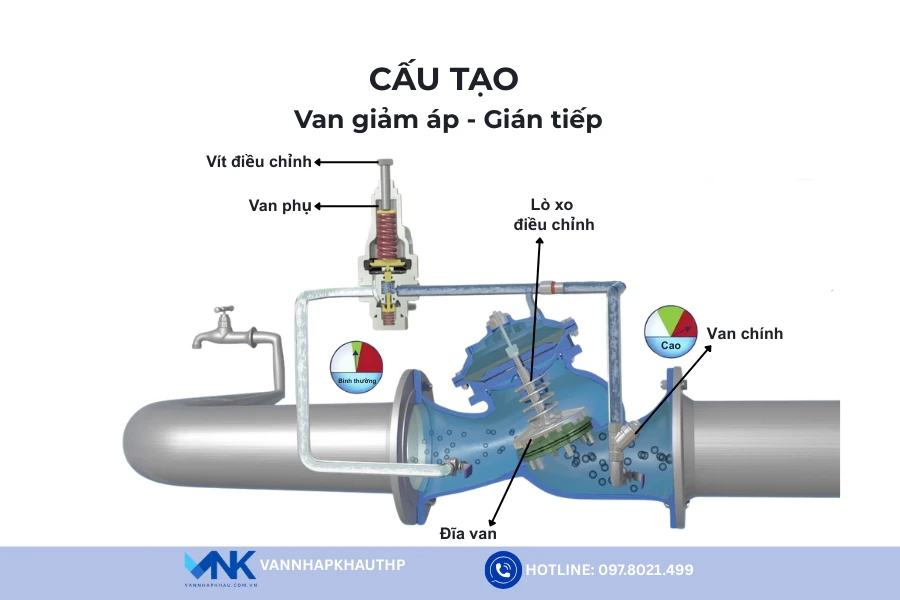

Van giảm áp gián tiếp

Mẫu van này hoạt động thông qua cơ chế điều khiển gián tiếp của bộ điều khiển trung gian thay vì tác động trực tiếp như dạng trực tiếp. Theo đó sẽ có kết cấu phức tạp hơn, cụ thể gồm các bộ phận chính như sau:

• Van chính

Là bộ phận trung tâm với nhiệm vụ đóng hoặc mở lưu chất để điều chỉnh áp suất đầu ra tùy theo tín hiệu nhận được từ bộ điều khiển.

• Vít điều chỉnh

Được dùng để thiết lập mức áp suất mong muốn đầu ra. Khi siết chặt hoặc nới lỏng vít điều chỉnh, lực nén của lò xo thay đổi, từ đó ảnh hưởng đến hoạt động của bộ điều khiển.

• Lò xo điều chỉnh

Kết hợp với vít điều chỉnh, lò xo tạo ra một lực nén nhất định để giữ hoặc thay đổi vị trí của đĩa van và truyền tín hiệu đến bộ điều khiển.

• Bộ điều chỉnh (van phụ)

Hay còn gọi là van phụ, là bộ phận nhận tín hiệu áp suất đầu ra.  Khi áp suất đầu ra vượt quá mức cài đặt, bộ điều chỉnh sẽ mở để xả một phần áp suất về phía bộ điều khiển, làm giảm áp suất tác động lên van chính.

• Bộ điều khiển

Nhận tín hiệu từ bộ điều chỉnh để điều khiển trạng thái đóng/mở của van chính. Từ đó làm tăng hoặc giảm áp suất đầu ra để phù hợp với nhu cầu của hệ thống. Tùy theo thiết kế, bộ điều khiển có thể hoạt động bằng áp suất, điện hoặc khí nén.

Nguyên lý hoạt động

Thiết bị van này được cấu tạo gồm hai bộ phận chính: van chính và van phụ. Trong đó, van phụ hoạt động theo cơ chế gián tiếp, điều khiển đĩa van của van chính mở hoặc đóng thông qua sự chênh lệch giữa áp suất đầu vào và áp suất đầu ra.

Khi cần tăng áp suất đầu ra, người vận hành vặn vít theo chiều kim đồng hồ. Lực mô-men xoắn được tạo ra sẽ tác động lên lò xo, làm tăng độ nén của lò xo. Khi đó, áp lực lên đĩa van chính giảm xuống, khiến khe hở giữa các đĩa van được mở rộng, cho phép lưu chất đi qua với lưu lượng lớn hơn. Kết quả là áp suất đầu ra của van tăng lên.

Ngược lại, khi cần giảm áp suất đầu ra, người vận hành vặn vít theo chiều ngược kim đồng hồ để làm giảm độ nén của lò xo. Khi lực nén giảm, áp lực lên đĩa van chính tăng lên, thu hẹp khe hở giữa các đĩa van. Hệ quả là lưu lượng lưu chất đi qua giảm và áp suất đầu ra cũng giảm theo.

Phân loại van giảm áp phổ biến trên thị trường hiện nay

Dựa vào chất liệu, tiêu chuẩn kết nối, môi trường lưu chất, cách thức hoạt động, van điều áp được phân loại khá đa dạng. Cụ thể dưới đây:

Theo chất liệu

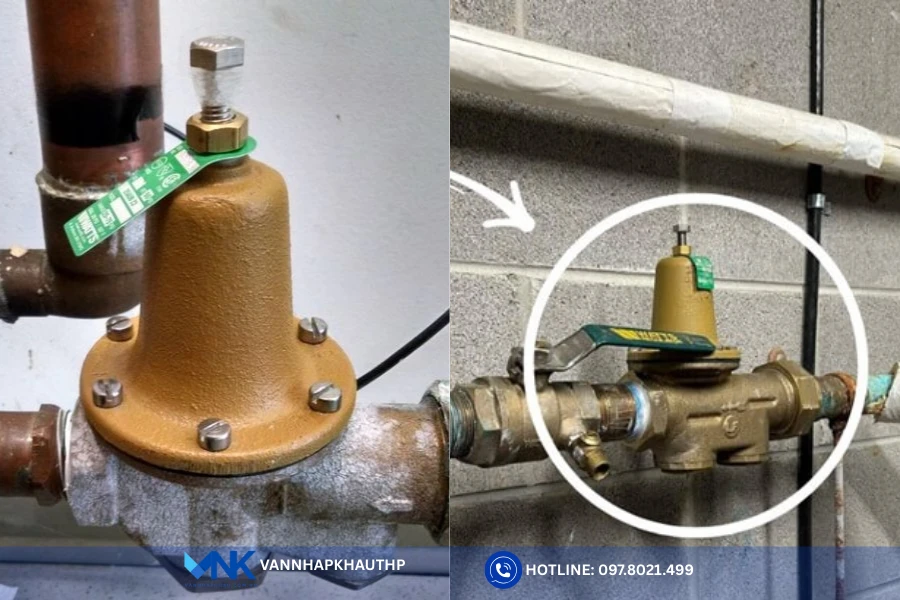

Van giảm áp đồng

Dòng van này được thiết kế toàn thân bằng chất liệu đồng có đặc tính an toàn, chịu nhiệt, chịu bền. Kiểu dáng kết nối chủ yếu là lắp ren hoặc nối nhanh bằng rắc co. Ưu điểm nổi bật nhất là ứng dụng tốt, an toàn trong môi trường nước sạch, trong ngành thực phẩm, y tế. Tuy nhiên, van giảm áp đồng thường chỉ được sản xuất kích cỡ nhỏ nên chỉ phù hợp với hệ thống có quy mô nhỏ hoặc trung bình.

Van giảm áp gang

Van ổn áp gang được sản xuất bằng vật liệu gang dẻo, bên ngoài được sơn một lớp sơn Epoxy chống bám bụi, tăng độ bền. Ưu điểm độ bền cơ học cao, chống chịu được điều kiện khắc nghiệt nhiệt độ, áp lực trung bình. Đặc biệt, có giá thành hợp lý, ở mức tầm trung và dễ gia công. Do đó, được ứng dụng nhiều trong các khu công nghiệp, nhà máy sản xuất thực phẩm, nước sạch, hơi nóng…

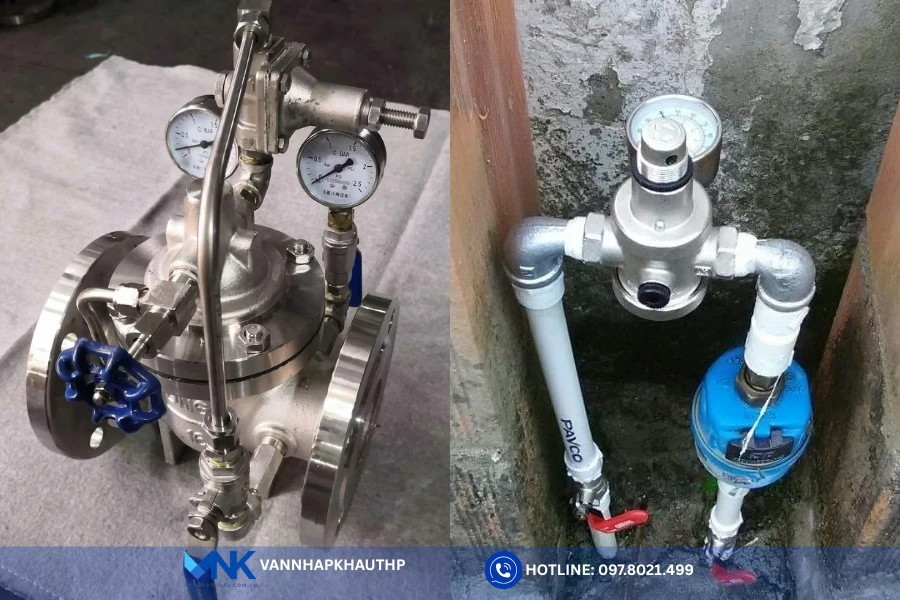

Van giảm áp inox

Van giảm áp inox được chế tạo thân van, đĩa van, trục van bằng vật liệu inox có đặc tính chống ăn mòn tốt, chịu được nhiệt độ, áp lực cao và đáp ứng điều kiện môi trường khắc nghiệt.  Mặc dù so với các chất liệu khác giá thành cao hơn nhiều nhưng chất lượng, độ bền vượt trội nên được ưu tiên sử dụng lắp đặt tại nhiều vị trí, môi trường khác nhau. Ví dụ: hệ thống hóa chất, khí nén, xăng, gas, nước.

Theo tiêu chuẩn kết nối

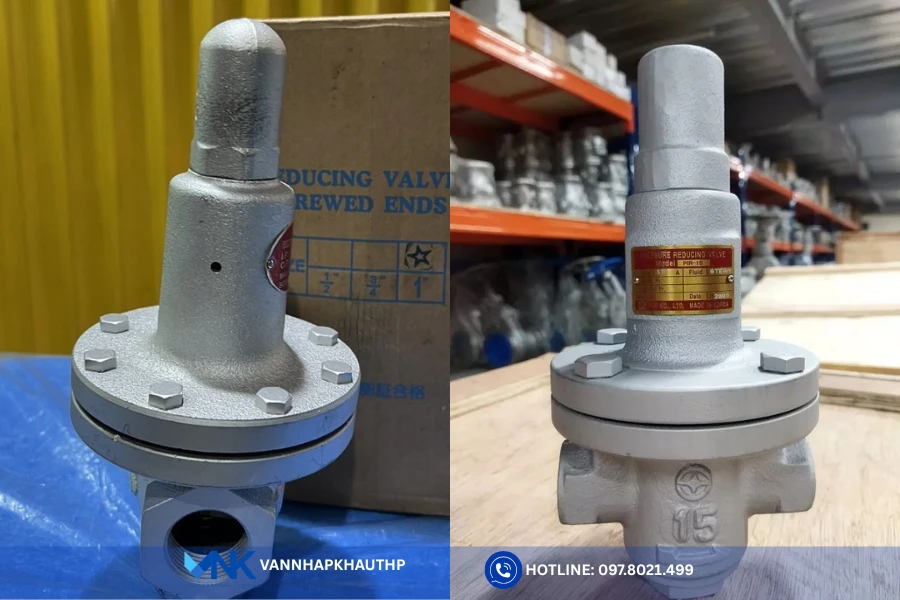

Van giảm áp nối ren

Van điều áp tiêu chuẩn lắp ren được thiết kế dành riêng cho các hệ thống đường ống quy mô nhỏ, với kích cỡ từ DN50 trở xuống. Ưu điểm nổi bật của kiểu kết nối này là quá trình lắp đặt khá đơn giản, chỉ cần vặn đúng khớp ren mà không đòi hỏi kỹ thuật cao, đồng thời chi phí đầu tư cũng tương đối thấp.

Tuy nhiên, do kiểu kết nối ren thường không chịu được áp lực lớn, loại van này chỉ phù hợp với các hệ thống có quy mô nhỏ, không đặt ra yêu cầu khắt khe về mặt kỹ thuật cũng như khả năng làm kín.

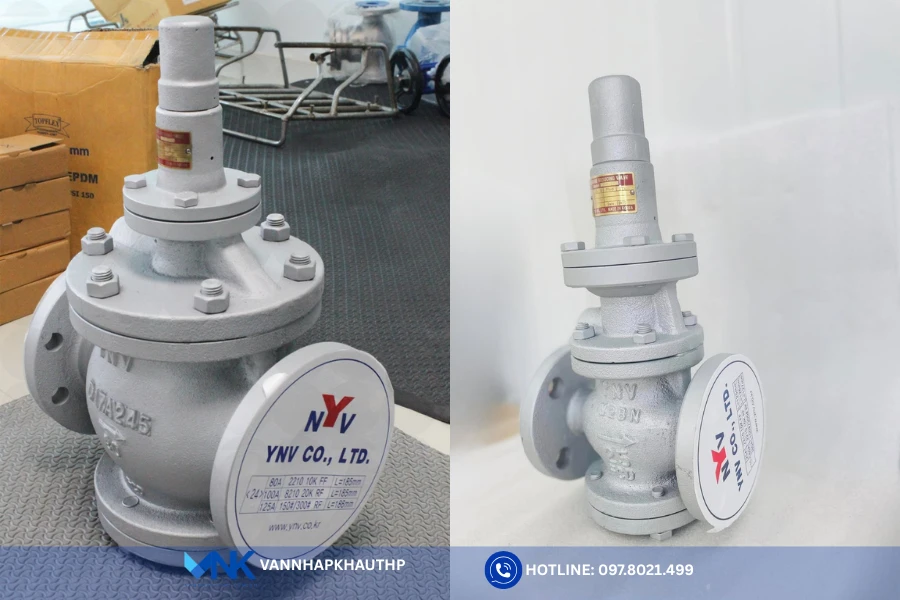

Van giảm áp nối bích

Van ổn áp tiêu chuẩn nối bích có khả năng làm kín, chịu áp lực cao tốt hơn kiểu dáng lắp ren. Ở giữa mặt bích và đường ống được thiết kế gioăng làm kín để tránh tình trạng rò rỉ. Ưu điểm của loại van này là chịu được áp lực lớn, phù hợp với hệ thống có kích cỡ lớn. Tuy nhiên, về giá thành lại cao hơn dạng lắp ren và chiếm nhiều không gian, thao tác lắp đặt phức tạp.

Theo môi trường lưu chất

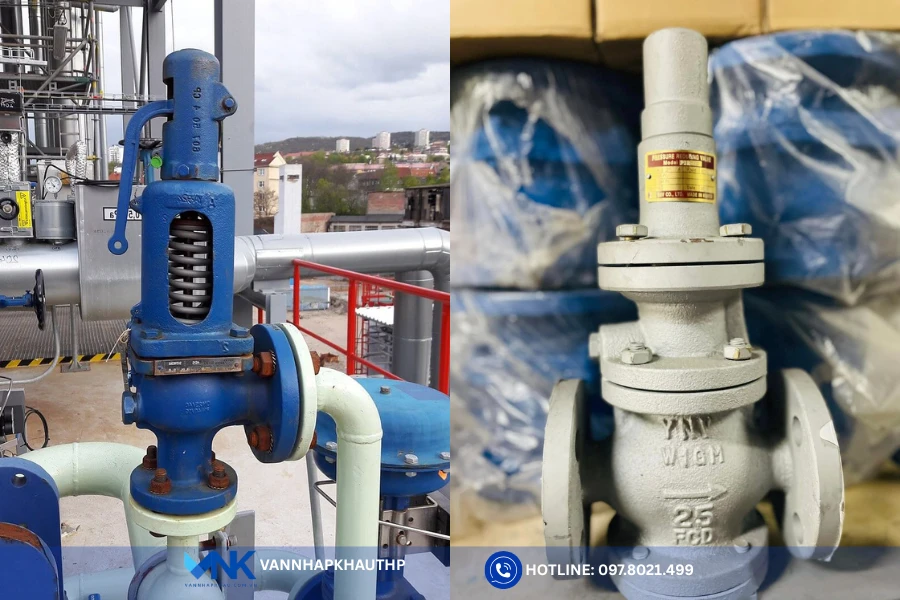

Van giảm áp hơi

Van giảm áp hơi là sản phẩm được thiết kế bằng chất liệu gang, inox, đồng, kiểu dáng lắp bích, lắp ren. Về ứng dụng, loại van này được sản xuất chuyên dụng trong hệ thống lò hơi, nồi hơi, các hệ thống sấy trong ngành chế biến thực phẩm. Ngoài ra còn được sử dụng trong các trạm thủy điện, nhiệt điện. Điều kiện yêu cầu lưu chất dạng hơi.

Van giảm áp nước

Van giảm áp nước được sử dụng rất nhiều trong các hệ thống đường ống cấp nước công nghiệp và dân dụng. Loại van này có công dụng giảm áp lực và giúp ổn định áp lực đầu ra, bảo vệ an toàn cho đường ống cấp nước. Chất liệu sản xuất van chủ yếu inox hoặc gang dẻo. Ưu điểm vận hành dễ dàng, giá thành hợp lý và tuổi thọ bền bỉ.

Van giảm áp khí nén

Van giảm áp khí nén là thiết bị chuyên dụng cho hệ thống khí nén, có chức năng điều chỉnh và duy trì áp suất hoạt động ổn định cho máy móc, thiết bị trong hệ thống. Đây được xem là công cụ hỗ trợ đắc lực cho máy nén khí, giúp kiểm soát và giới hạn áp lực đầu ra trên đường ống, đảm bảo các thiết bị luôn vận hành trong ngưỡng áp suất an toàn. Ngoài ra, van giảm áp còn được phân loại theo kết cấu và nguyên lý hoạt động thành hai dạng: tác động trực tiếp và tác động gián tiếp, như đã đề cập ở phần trên.

Ứng dụng van giảm áp trong công nghiệp hiện đại

Van giảm áp là thiết bị có vai trò quan trọng trong nhiều lĩnh vực, hệ thống giúp duy trì ổn định áp suất đầu ra ở mức cân bằng, thấp hơn đầu vào nhờ khả năng kiểm soát áp suất hiệu quả. Dưới đây là một số ứng dụng điển hình:

• Trong các hệ thống cấp nước sinh hoạt và công nghiệp.
• Trong nhà máy sử dụng hơi nóng (steam) hoặc khí nén để truyền động hoặc gia nhiệt.
• Trong các dây chuyền sản xuất có sử dụng hơi nước, nước nóng, nước sạch hoặc khí CO₂.
• Trong ngành hóa chất và dược phẩm, được lắp đặt trong các quy trình phản ứng hóa học hoặc chiết tách để giữ áp suất ổn định tại các bồn phản ứng, thiết bị trao đổi nhiệt và an toàn cho con người.
• Trong hệ thống phòng cháy chữa cháy có áp lực đầu vào cao, van điều áp giúp làm giảm xuống mức phù hợp để đảm bảo hiệu quả chữa cháy và kiểm soát lưu lượng.
• Trong đường ống dẫn khí đốt, dầu hoặc các loại nhiên liệu giúp duy trì áp suất ổn định, tránh sốc áp để bảo vệ thiết bị, tăng tuổi thọ đường ống.
• Trong hệ thống thủy lực: máy ép, máy nâng, hệ thống điều khiển bằng chất lỏng.

Địa chỉ mua van giảm áp chính hãng, uy tín

Để đảm bảo an toàn cho đường ống và con người, việc lắp đặt van giảm áp chính hãng, chất lượng tốt là vấn đề quan trọng. Bởi nếu sản phẩm kém chất lượng sẽ dẫn đến nhiều rủi ro như rò rỉ, vỡ ống, hao tổn năng lượng hoặc thậm chí còn gây mất an toàn trong quá trình vận hành của hệ thống.

Chính vì vậy, khi có nhu cầu mua hàng quý khách nên chọn các đơn vị cung cấp uy tín, phân phối van ổn áp chính hãng, đầy đủ chứng từ và cam kết rõ ràng. Điển hình như Vannhapkhau.com.vn – Đơn vị có hơn 15 năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối các loại van công nghiệp. Trong đó có van giảm áp chính hãng từ các thương hiệu hàng đầu như YNV – Hàn QUỐC, Yoshitake – Nhật Bản…

Chúng tôi cam kết tất cả sản phẩm đều có CO-CQ rõ ràng, chính sách bảo hành minh bạch, hỗ trợ kỹ thuật tận tình bởi đội ngũ kỹ sư chuyên môn cao sẵn sàng tư vấn phương án tối ưu cho từng hệ thống. Thêm vào đó, còn đảm bảo đưa ra mức giá cạnh tranh nhất thị trường nhờ khâu nhập khẩu trực tiếp, không qua trung gian.

Nếu có nhu cầu mua hàng, quý khách hoàn toàn có thể liên hệ với Van Nhập Khẩu thông qua các kênh dưới đây:

✅ Gọi ngay đến hotline để được tư vấn và báo giá nhanh chóng, chuyên nghiệp.

✅ Đến trực tiếp văn phòng hoặc kho hàng của Van Nhập Khẩu để xem sản phẩm thực tế, nhận tài liệu kỹ thuật và được tư vấn chi tiết tại chỗ.

✅ Truy cập website để đặt hàng và nhận tư vấn.

Lựa chọn Van Nhập Khẩu chắc chắn quý khách sẽ nhận được sự hài lòng tuyệt đối về chất lượng và dịch vụ. Hãy liên hệ ngay hôm nay để được chúng tôi tư vấn, hỗ trợ nhé.
