Dòng van công nghiệp sử dụng bộ điều khiển điện để thực hiện các thao tác đóng mở không còn xa lạ nữa. Trên hệ thống, nhờ nó dòng chảy lưu chất được điều tiết một cách chính xác, linh hoạt và mang tính tự động. Mang đến hiệu quả làm việc cao hơn, sản phẩm kết hợp giữa van bi và motor điện ra đời. Sản phẩm van bi điều khiển điện có giá bán và hoạt động ra sao? Chúng ta cùng nhau đi tìm hiểu bài viết dưới đây.
Giới thiệu van bi điều khiển điện là gì?
Van bi điều khiển điện là một van có chức năng đóng/mở và điều tiết dòng chảy lưu chất trong ống. Được gọi bằng nhiều tên khác nhau như: van bi điện, van bi điều khiển bằng điện, electric Actuator ball valve. Khi sử dụng thiết bị thì người dùng cần cung cấp mức điện áp 24v, 220v, 380v để motor có thể hoạt động.
Van đa dạng về kích thước từ DN15 đến DN300 và kiểu lắp đặt dạng bích hoặc ren. Giúp quá trình gắn thiết bị vào đường ống trở lên thuận tiện hơn, dễ dàng hơn. Van cũng có thể tiếp xúc với nhiều môi trường hoạt làm việc khác nhau, tùy theo đặc tính chất liệu chế tạo.
Thông số kỹ thuật
- Kích thước van: DN15, DN20, DN25 cho đến DN125, DN150, DN200
- Kiểu lắp van: ren, rắc co và mặt bích
- Vật liệu van: inox (SS304, SS316) hoặc nhựa PVC, UPVC, CPVC
- Điện áp van: 24V, 220V, 380V dạng 2 fa, 3 fa 50 ~ 60 Hz
- Áp lực van max: PN16, 25bar, 40 kg, PN60
- Nhiệt độ van: – 10 độ C ~ 200 độ C
- Kiểu hoạt động: ON/ OFF hoặc Tuyến Tính
- Xuất xứ: Korean, Taiwan, China, Japan
- Hãng thương hiệu: Kosaplus, Haitima, Alohan, Bueno, Sypa, Theoborn
Cấu tạo và nguyên lý hoạt động của van bi điều khiển điện
Cấu tạo
Dòng van bi điều khiển điện được lắp ráp từ 2 bộ phận chính: phần thân van bi và phần mô tơ điện. Dưới đây là công thức cấu tạo cơ bản:
Van bi điều khiển điện = Van bi + Mô tơ điện điều khiển van
Phần mô tơ điện (motor)
Chức năng vận hành thông qua việc xoay trục van. Khi nhận được lực xoay sẽ kéo theo bộ phận cánh van chuyển động, diễn ra chu trình đóng và mở.
Bộ điều khiển điện được sản xuất theo những model khác nhau, phù hợp ghép với từng thân van bi theo kích thước tương ứng. Lớp vỏ của bộ điện làm từ hợp kim nhôm, vỏ kim loại có độ bền cao, bên ngoài còn phủ thêm một lớp sơn epoxy, tiêu chuẩn IP67 chống nước và chống bụi tốt.
Đối với bộ điều khiển điện, người ta chia ra làm 2 kiểu vận hành: dạng ON/OFF và dạng tuyến tính. Cụ thể như sau:
- Kiểu hoạt động on/off: điều khiển van hoạt động ở trạng thái đóng hoàn toàn và mở hoàn toàn. Loại vận hành này thường được sử dụng trong các hệ thống có lưu chất chạy thẳng, không dùng để điều tiết dòng chảy.
- Kiểu hoạt động tuyến tính: tuyến tính cho phép điều khiển mở van theo một góc nhất định. Mục đích điều chỉnh lưu chất theo yêu cầu sử dụng. Nhờ bảng mạch điện tử có dòng điện 4-20mA để xuất tín hiệu. Góc mở hiển thị trực tiếp trên màn hình LCD, cho phép nắm bắt được toàn bộ tình trạng làm việc trên hệ thống.
Phần van bi cơ
Giống với các loại van cơ khác như: van bi tay gạt, van bi lắp ren, van bi mặt bích. Lựa chọn thân van phù hợp thì người dùng nên kiểm tra môi trường hoạt động như thế nào? Cần kiểu lắp đặt ra sao? Sau đó đưa ra quyết định mua phù hợp nhất.
Chẳng hạn như, môi trường nước sạch ưu tiên chọn loại van bi inox, van bi nhựa. Còn dây chuyền sản xuất thực phẩm buộc phải chọn loại van vi sinh, đảm bảo an toàn cho người dùng. Giúp cho hệ thống hoạt động một cách tốt nhất và tuổi thọ của van được nâng cao.
Nguyên lý hoạt động
Cấp nguồn điện áp có dải điện áp 24V, 220V hoặc 380V. Khi nhận được nguồn điện phù hợp thì motor điện sẽ quay và tạo ra một lực. Lực này truyền xuống trục van thông qua hệ thống bánh răng, cho phép chuyển động theo motor. Thời điểm trục van nhận lực sẽ dẫn động xuống bi van ở phần thân, giúp nó thực hiện chu trình đóng – mở.
Thực hiện xong một chu trình đóng hoặc mở dòng chảy thì van sẽ tự động ngắt điện. Thiết bị sẽ giữ nguyên trạng thái, chờ quá trình tiếp theo xảy ra.
Ngoài mô tơ, bộ phận quay bằng tay được thiết kế thêm trong trường hợp mất điện đột ngột. Người điều khiển sẽ thao tác trực tiếp để vận hành quá trình. Lắp đặt chính xác, giúp van bi hoạt động tốt, mời quý khách xem video dưới đây để hiểu rõ hơn:
Ưu điểm và nhược điểm van bi điều khiển điện
Ưu điểm
- Thao tác đều được thực hiện tự động với bộ điều khiển điện, không còn phải tốn nhiều chi phí nhân công nữa.
- Đa dạng kiểu lắp đặt: nối ren hoặc lắp bích theo đường ống hệ thống khác nhau từ bé đến lớn. Riêng dòng van bi vi sinh, người dùng có kiểu hàn hoặc clamp.
- Chế tạo từ vật liệu có độ bền tốt, hoạt động ổn định ở điều kiện môi trường khắc nghiệt. Lựa chọn lắp van thích hợp, tuổi thọ của van sẽ được kéo dài.
- Khi hoạt động không gây ra tiếng ồn lớn.
- Dải điện áp phổ biến trong đời sống sinh hoạt và sản xuất hằng ngày.
- Làm việc trong điều kiện nhiệt độ lên đến 220 độ C. Môi trường có áp lực lên đến: PN16, PN25.
- Cấu tạo đơn giản, thuận tiện cho việc lắp đặt, kiểm tra và bảo dưỡng nếu có sự cố.
Nhược điểm
So với van bướm điều khiển điện thì van bi có nhược điểm là:
- Giới hạn về kích thước, van bi chỉ có kích thước đến DN200. Nếu quý khách hàng muốn dùng kích thước lớn hơn phải đặt trước.
- Trọng lượng sản phẩm lớn hơn van bướm điều khiển điện có cùng kích thước.
- Thời gian đóng mở chậm hơn so với dòng van điều khiển bằng khí nén.
- Dễ xuất hiện tình trạng om điện, dễ gây cháy nổ.
Top sản phẩm van bi điều khiển điện đang cung cấp
Van bi ren điều khiển điện Hàn Quốc
 |
|
Phổ biến ở nhiều hệ thống công nghiệp sản xuất trong đời sống. Với kiểu lắp ren có kích thước khá nhỏ từ DN15 đến DN50, không gian lắp đặt và làm việc sẽ mở rộng hơn, vị trí lắp phân bổ gọn gàng hơn. Giá thành tương đối rẻ.
Van bi ba ngã điều khiển điện Korea
 |
|
Chia làm 2 dạng chữ L và chữ T. Cụ thể 2 dạng như sau:
- Dạng chữ L: lưu chất đi qua 2 cửa và đóng lại 1 cửa. Dòng chảy đi qua sẽ rẽ trái hoặc rẽ phải phụ thuộc vào nhu cầu sử dụng.
- Dạng chữ T: cho phép lưu chất thông qua cả 3 cửa. Thường xuất hiện trong hệ thống yêu cầu cao về kỹ thuật.
Van bi nhựa điều khiển điện Hàn Quốc
 |
|
Đúc bằng chất liệu nhựa PVC, uPVC. Mang đặc tính chống ăn mòn hóa học, axit, kiềm, muối. Tuy nhiên, van nhựa lại không thể hoạt động trong môi trường có nhiệt độ cao, nhiệt độ lớn nhất chỉ bằng 80 độ C. Áp lực lớn nhất mà dòng chảy trong đường ống tạo ra là PN10.
Van bi inox vi sinh điều khiển điện
 |
|
Làm hoàn toàn từ chất liệu inox loại SUS304, SUS316. Được gia công phun cát đạt Ra ≤ 1.6 µm được gia công bóng Ra ≤ 0.6 µm. Chủ yếu dùng cho các hệ thống yêu cầu về độ an toàn vệ sinh dược phẩm. Thường bắt gặp ở bệnh viện, ngành y, dây chuyền sản xuất dược phẩm, rượu bia.

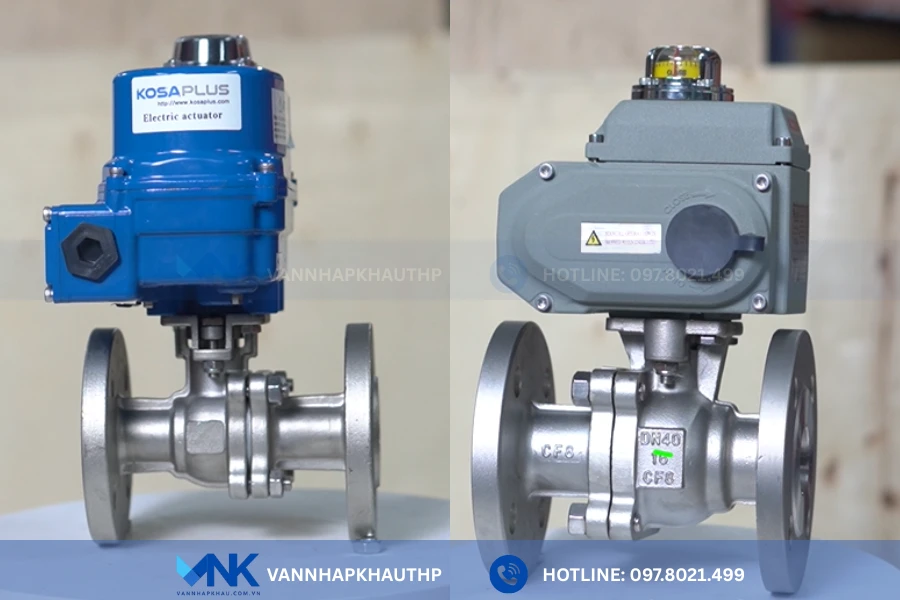

Van bi điều khiển điện mặt bích Đài Loan
 |
|
Kiểu mặt bích có kích thước lớn từ DN50 trở lên, thường sử dụng để lắp đặt cho hệ thống lớn có yêu cầu về độ chắc chắn và độ kín cao. Lắp dễ dàng cho hệ thống trên cao, có gioăng làm kín hiệu quả, tránh trường hợp rò rỉ lưu chất ra bên ngoài.
Van bi điều khiển điện tuyến tính 4-20mA
 |
|
Dạng đóng mở tuyến tính hỗ trợ đóng mở bằng nhiều góc khác nhau từ 0 đến 90 độ, nhờ độ tuyến tính được gắn thêm. Nhận tín hiệu 4-20mA, có thể mở nhiều góc theo yêu cầu của hệ thống.
Van bi điện đóng mở ON/OFF
- Kích cỡ: Dn15 – Dn200
- Vật liệu: inox 304, nhựa pvc, thép
- Điện áp: 220VAC
- Lớp phủ: sơn Epoxy
- Nhiệt độ: 180 độ C
- Môi trường: chất lỏng, khí nén, hơi nóng
- Xuất xứ: Korea, Taiwan
- Bảo hành: 12 tháng
- Tình trạng hàng: có sẵn
Dòng van bi hoạt động On/Off thuộc kiểu hoạt động ở 2 trạng thái được lập trình sẵn: đóng hoàn toàn hoặc mở hoàn toàn. Có phần thân được thiết kế dạng 2 thân hoặc 3 thân. Với 2 trạng thái đóng – mở hoàn toàn nên kiểu vận hành này không thể sử dụng để điều tiết dòng lư chất với những góc độ khác nhau.
>> Để xem và lựa chọn đúng hơn về sản phẩm: Danh mục van bi điều khiển bằng điện
Ứng dụng van bi điều khiển điện
Trong khi công nghệ đang dần chuyển sang tự động hóa, van bi điều khiển điện đảm bảo hiệu quả làm việc mà người dùng yêu cầu. Sử dụng điện áp vận hành đóng mở, thiết bị dần được ưa chuộng lắp đặt nhiều hơn trong nhà máy sản xuất. Một số nhà máy đã tin dùng sản phẩm của Vannhapkhau THP:
- Nhà máy gạch, xi măng, bột giấy.
- Nhà máy cung cấp nước, hệ thống nước thải, nước sinh hoạt.
- Hệ thống hơi, lò hơi.
- Dây chuyền sản xuất sữa, bia, rượu.
Để giúp một hệ thống hoạt động tốt nhất thì người dùng cần lựa chọn van chính hãng, có chất lượng tốt, chất liệu phù hợp với môi trường, nhiệt độ, áp lực.
Địa điểm cung cấp van bi điều khiển điện chính hãng, giá rẻ
Tại thị trường Việt Nam có nhiều đơn vị khác nhau cung cấp dòng van bi điều khiển điện. Tuy nhiên, mỗi đơn vị lại có những giá thành và chất lượng sản phẩm khác nhau. Đây là vấn đề khiến cho khách hàng đau đầu khi lựa chọn đơn vị hợp tác. Làm sao để lựa chọn một đơn vị cung cấp sản phẩm chất lượng chính hàng, chất lượng tốt và giá thành ở mức phù hợp.
Để giải quyết vấn đề khó khăn này, quý khách hãy tìm đến Vannhapkhau THP. Đơn vị chúng tôi được nhiều khách hàng lựa chọn vì độ uy tín – chất lượng – giá rẻ. Quý khách yên tâm về các sản phẩm van bi điều khiển điện được nhập khẩu và phân phối trực tiếp không qua trung gian. Nhập khẩu từ nhà máy có thương hiệu nổi tiếng như Kosaplus, Haitima.
Hơn hết, các sản phẩm đều được hưởng chính sách bảo hành từ 12 đến 24 tháng tùy sản phẩm. Cung cấp đầy đủ giấy tờ chứng nhận CO – CQ. Hỗ trợ lắp đặt và vận chuyển.
Để có thể hiểu chi tiết sản phẩm và nhận được giá chính xác sản phẩm quý khách đang quan tâm, hãy liên hệ ngay với chúng tôi để được hỗ trợ tốt nhất.
