Van cổng hiện nay là một loại van được sử dụng phổ biến trong những hệ thống công nghiệp. Loại van này có nhiều kích cỡ và còn được làm từ nhiều chất liệu khác nhau. Nên nó có thể sử dụng được trong nhiều môi trường khắc nghiệp. Vậy Van cổng là gì? Gate valve là gì? Chúng ta cùng nhau đi tìm hiểu chung về các loại van cổng dưới đây nhé!

I. Van cổng là gì?

1. Định nghĩa

Van cổng hay còn gọi là van cửa, van chặn tên tiếng anh là: GATE VALVE. Đây là loại van dùng để đóng mở khi lưu chất đi qua trên đường ống. Dựa vào hình dạng, chức năng, cấu tạo van hoạt động theo kiểu đĩa van lên hoặc xuống chặn cắt ngang lưu chất nên được gọi là cổng.

Van cổng là loại van đặc biệt khi vị trí cánh van mở hoàn toàn không nằm trên đường đi của lưu chất (dòng chảy) như vậy các bộ phận tiếp xúc trực tiếp với dòng chảy không hệ bị ảnh hưởng. Tránh hiện tượng bị mắc kẹt, đảm bảo van hoạt động ổn định và an toàn cho hệ thống trong quá trình sử dụng.

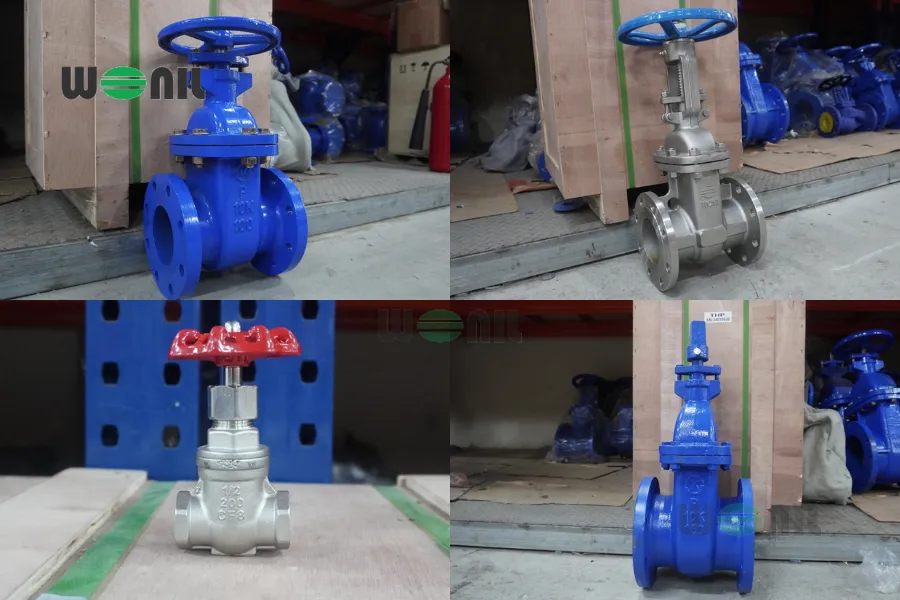

2. Hình ảnh van cổng

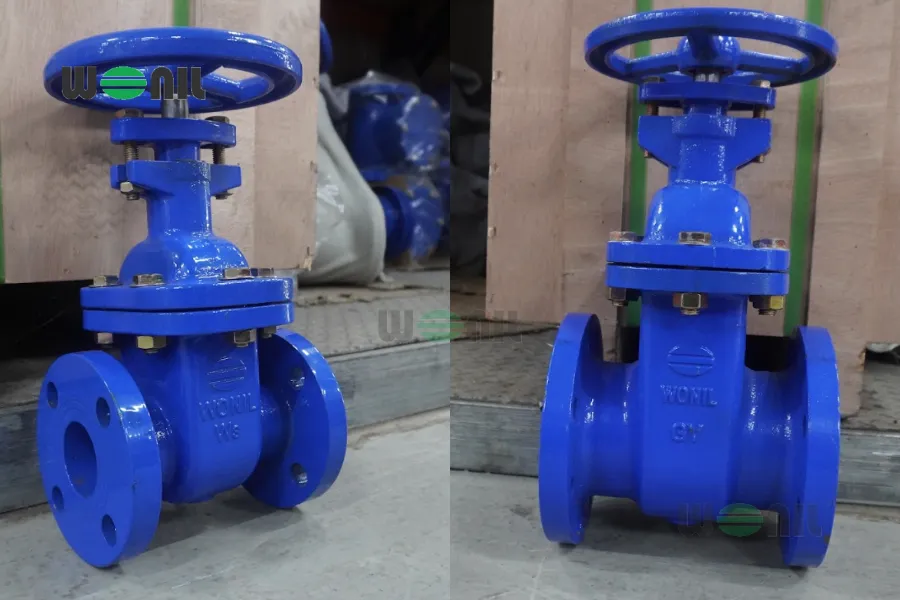

Van cổng gang ty chìm Wonil Hàn Quốc DN100
Van cổng gang ty chìm Wonil Hàn Quốc DN100
Van cổng inox ty nổi kết nối mặt bích Wonil Hàn Quốc
Van cổng inox ty nổi kết nối mặt bích Wonil Hàn Quốc
Van cổng gang ty nổi DN600
Van cổng gang ty nổi DN600

3. Cấu tạo và nguyên lý hoạt động của van cổng

3.1. Cấu tạo

Van cổng có cấu tạo bao gồm các bộ phận sau:

a. Phần thân van

Thân van hay còn gọi phần vỏ van được làm từ các vật liệu khác nhau Inox, gang, thép. Lớp sơn phủ Epoxy, thân được đúc nguyên khối chịu được áp lực lên đến 16bar – 25bar. Kết nối bằng bulong với đường ống mặt bích tiêu chuẩn JIS, DIN, BS, ANSI, gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để lắp ráp có độ kín cao. Các vị trí trên thân van cổng được cố định bằng các bulông, đai ốc để có thế tháo rời.

b. Phần trục và đĩa van

Trục van và đĩa van được làm từ Inox, Gang, Thép. Bộ phận này được gắn với trục van được cố đinh như một thanh kim loại nằm trong phần thân và nắp van. Đầu trục được kết nối với tay quay (vô lăng).

c. Phần nắp van

Nắp van được thiết kế nằm ở trên thân van. Và gần với bộ điều khiển. Bộ phận này được cố định và có nhiệm vụ là bảo vệ cho phần trục ty van. Và được làm từ chất liệu như: inox, nhựa, thép…

d. Phần tay quay (vô lăng)

Tay quay thông thường được làm bằng thép có độ bền cao, rắn chắc. Là bộ phận điều khiển van mở đóng trực tiếp theo chiều vặn trái hoặc phải trục van sẽ chuyển động lên xuống để đóng hoặc mở.

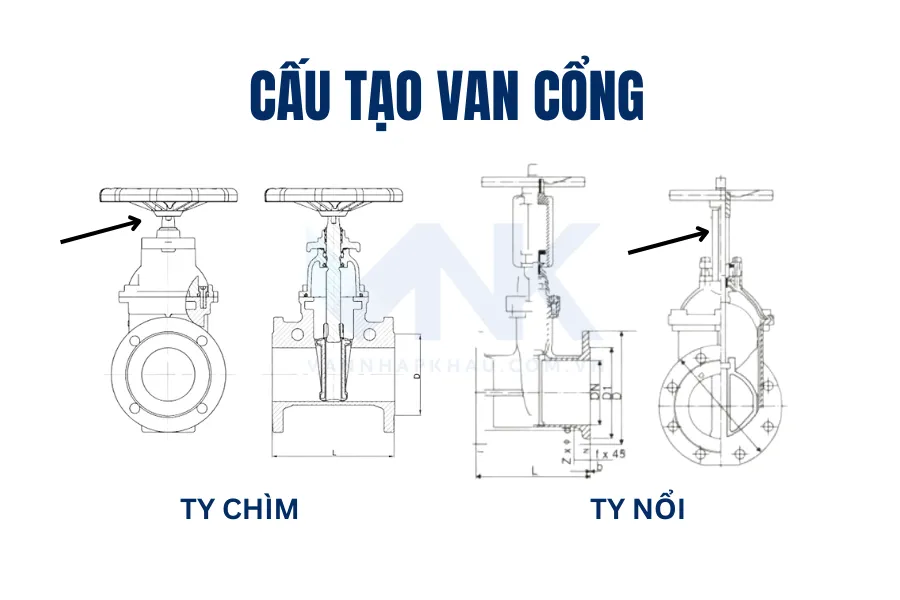

Hình ảnh cấu tạo van cổng
Hình ảnh cấu tạo van cổng

3.2. Nguyên lý hoạt động van cổng

Van cổng hoạt động theo nguyên lý lên xuống do tác động của vô lăng quay sang phải hoặc quay sang trái hình dùng đơn giản: Khi quay vô lăng sang phải cánh van được nâng lên thực hiện quá trình mở van lúc này lưu chất đi qua van hoàn toàn không gặp vật cản trên đường đi và ngược lại khi quay vô lăng sang trái cánh van được hạ xuống thức hiện quá trình đóng van khép kín hoàn toàn và chặn đứng lưu chất lại nên còn được gọi là van chặn.

Mời quý khách hàng xem qua video cấu tạo và nguyên lý hoạt động của van cổng:

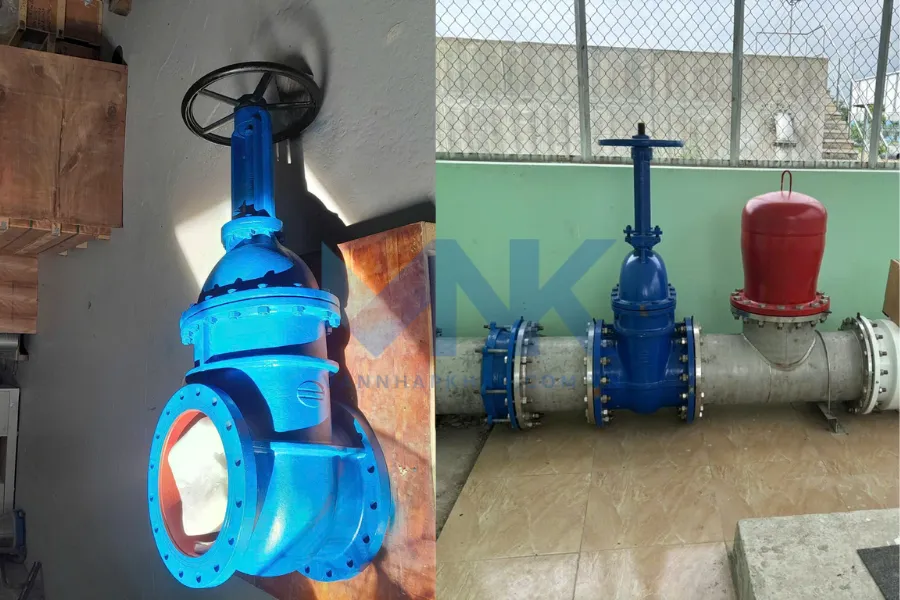

II. Ưu và nhược điểm của van cổng

Ưu điểm

Nhắc đến van cửa thì dòng van này có những ưu điểm vượt trội như sau:

  • Dòng van này có thể hoạt động theo cả hai chiều. Đối với những dòng lưu chất như: nước, dầu… thì có thể được đi vào 2 đầu của van.
  • Thiết bị cho dòng lưu chất đi qua một cách triệt để. Khi van đang ở trạng thái mở hoàn toàn. Điều này giúp tránh được những hiện tượng giảm lưu lượng. Hoặc là giảm áp lực.
  • Dễ dàng bảo dưỡng và thuận tiện cho việc nắp van có thể tháo rời.

Nhược điểm

Tuy có những ưu điểm vượt trội nhưng thiết bị vẫn có một số nhược điểm sau:

  • Trong những trường hợp cần điều tiết dòng chảy. Thì dòng van chặn này không phải là sự lựa chọn thích hợp.
  • Khi hoạt động và trong tình trạng mở thì sẽ có một phần nhỏ áp lực của dòng chảy. Lực này nó sẽ tác động lên van tạo ra những tiếng ồn khi hệ thống hoạt động.
  • Và so với những dòng van khác. Thì van cửa có thời gian đóng mở lâu hơn.

III. Phân loại van cổng

Dựa vào hình dạng, chức năng, kiểu lắp ta có nhưng loại van cổng sau:

Phân loại theo chất liệu

Gang

Với chất liệu gang thì có độ bền tốt, chịu được những môi trường có nhiệt độ cao. Nên thường được sử dụng trong những hệ thống phòng cháy chữa cháy, cấp nước tòa nhà… Giá thành của dòng này thì khá rẻ.

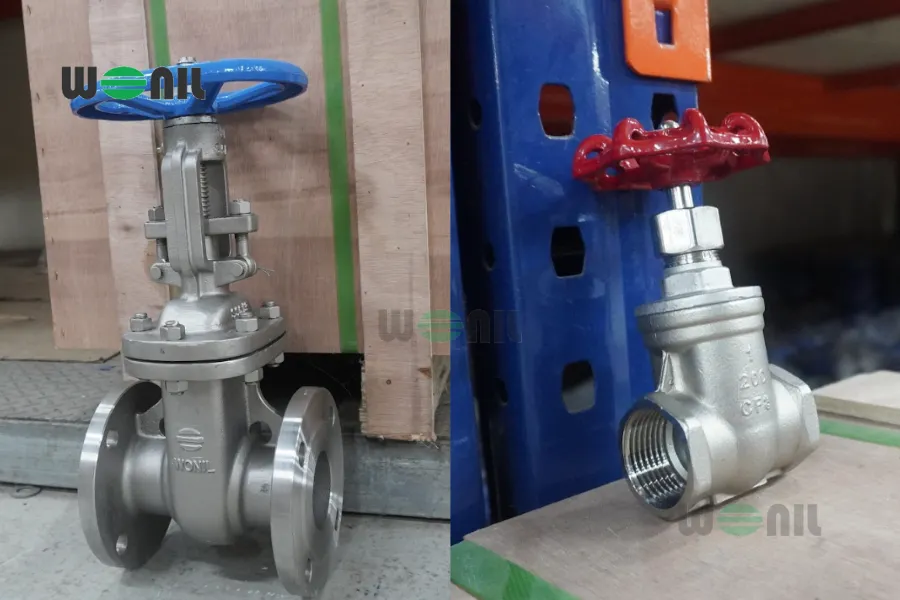

Inox

Van cổng inox là loại van được làm từ thép không gỉ inox201, 304 chuyên dùng cho các môi trường hóa chất, nước mặn, nước có độ ăn mòn cao, nhiệt độ hoặc là áp lực cao. Đa dạng về tiêu chuẩn kết nối mặt bích như JIS10K, BS, DIN hoặc ANSI. Dài kích thước của van cổng inox từ DN15 – DN1000.

Tuy nhiên, giá thành của dòng van này thì khá cao so với những dạng van cổng khác.

Van cổng inox ty nổi kết nối mặt bích Wonil Hàn Quốc
Van cổng inox ty nổi kết nối mặt bích Wonil Hàn Quốc

Nhựa

Van cửa được chế tạo từ nhựa upvc, pvc…. Loại này có khả năng hạn chế được sự oxi hóa và chống ăn mòn tốt. Ngoài ra, khi hoạt động trong môi trường có nhiệt độ cao thì không bị biến dạng giãn nở. Nhưng dòng van này không sử dụng được trong môi trường quá áp lực quá cao, khoảng 16 bar trở lại.

Van cổng được làm từ nhựa
Van cổng được làm từ nhựa

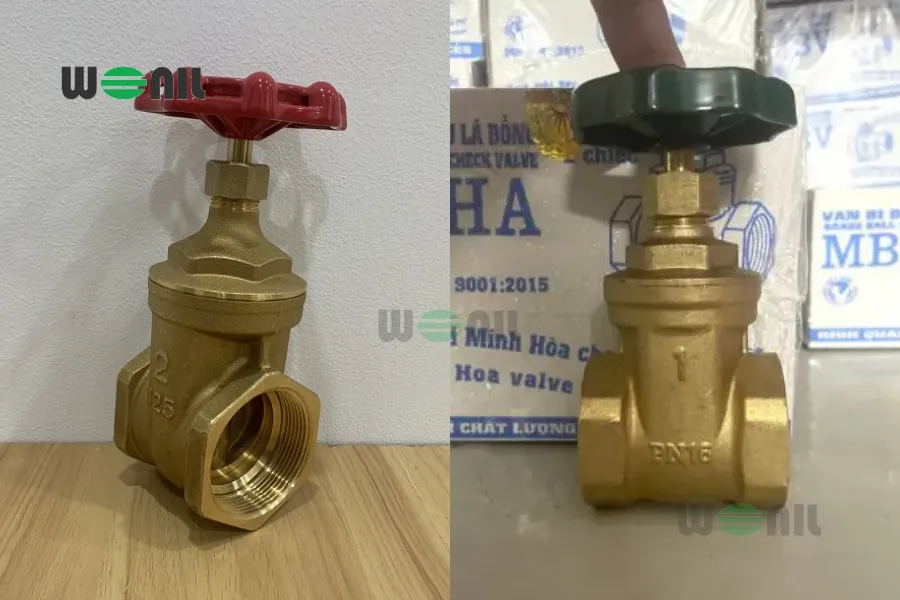

Đồng

Van cửa đồng là loại van cửa được làm từ đồng thì có khả năng chịu nhiệt đến 110 độ C. Tuy nhiên, kích thước thì khá bé, DN100 là lớn nhất. Giá thành thì phải chăng và thường được sử dụng cho hệ thống nước sinh hoạt, tưới tiêu…

Van cổng chế tạo bằng đồng
Van cổng chế tạo bằng đồng

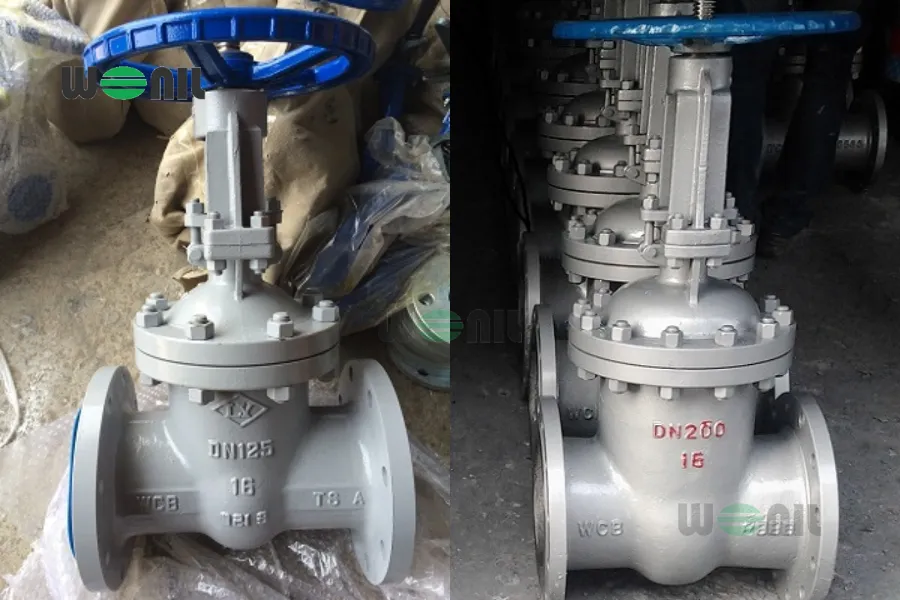

Thép

Với dòng van được làm từ thép thì có giá thành cao hơn với những dòng van khác. Tuy nhiên, thiết bị này có khả năng chịu nhiệt từ 0 – 500 độ C. Và chịu được áp lực lớn PN16, 25, 40. Nên thường được sử dụng cho những hệ thống gas, nước nóng….

Van cổng thép
Van cổng thép

Phân loại theo cấu tạo

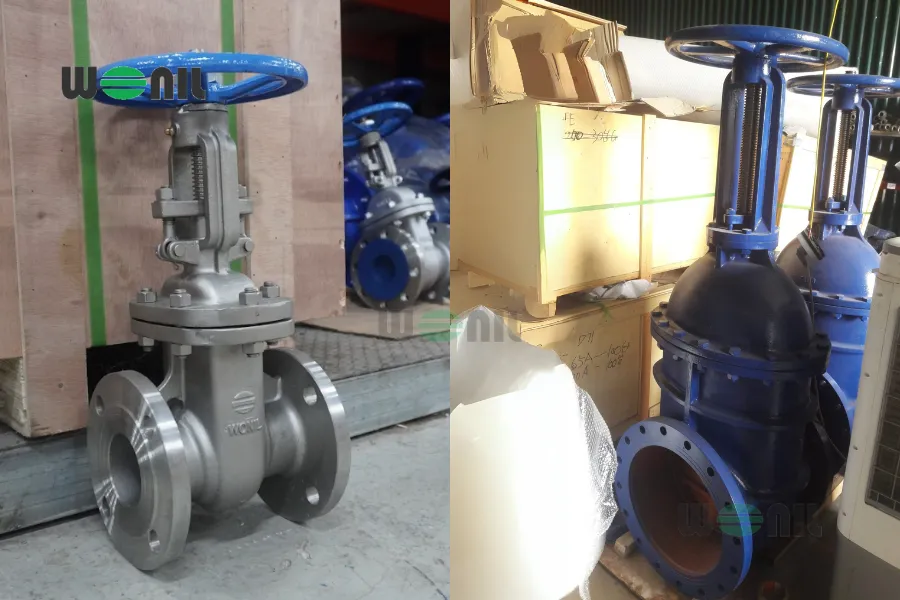

Van cổng ty nổi

Van cổng ty nổi là thiết có cấu tạo phần cổ từ thân van dài hơn các loại van cổng. Ty van được nổi lên và có một lớp ren ngoài để khi người dùng đóng van sẽ được nổi lên. Còn khi mở van thì ty van sẽ được chìm xuống. Và thường sử dụng cho các hệ thống đặc biệt ở các địa hình vị trí hẹp, chôn ngầm, ống ngầm giúp vận hành và lắp đặt dễ dàng hơn .vvv. Van cổng ty nổi được làm từ Inox, gang hoặc thép kích thước từ DN50 – DN1000. Kết nối với mặt bích đường ống tiêu chuẩn JS, BS, ANSI, DIN.

van cổng ty nỗi korea wonil
van cổng ty nỗi korea wonil

Với dòng này thì nó có ưu điểm là: người dùng có thể quan sát được vị trí đóng hoặc mở của van từ bên ngoài. Ngoài ra, còn thuận tiện cho việc vệ sinh và bảo dưỡng định kỳ. Ngoài ra, phần trục xoay của van khó bị hoen gỉ. Vì trục xoay không tiếp xúc trực tiếp với chất lỏng như van cầu chìm.

Nhược điểm là: Thiết bị cần phải có một không giản đủ rộng thì mới có thể thực hiện được thao tác đóng mở. Và cần phải sử dụng van liên tục tránh việc lâu ngày không sử dụng. Dẫn đến việc đóng mở khó do gỉ sét.

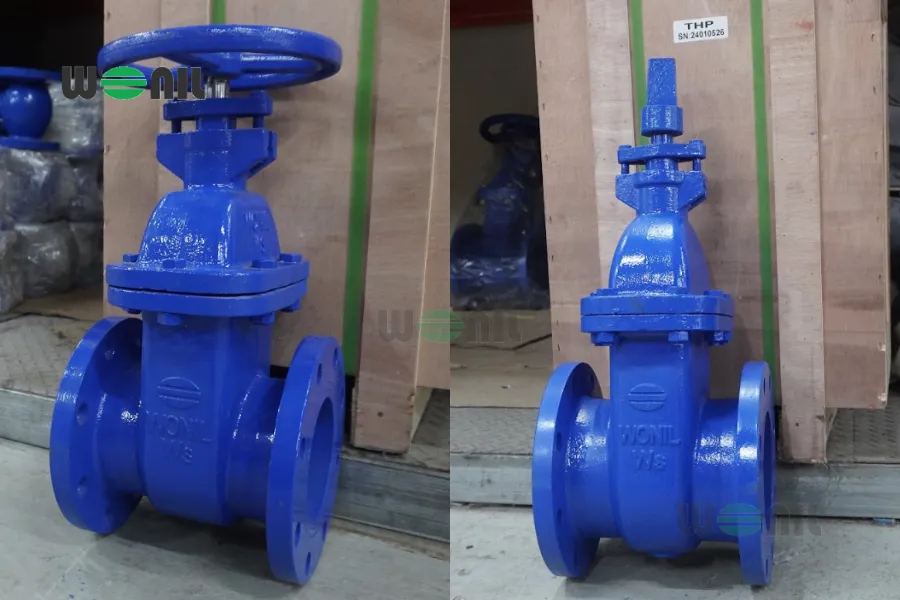

Van cổng ty chìm

Van cổng ty chìm là loại van mà khi chúng ta đóng hoặc mở van thì ty van không có sự thay đổi. Là loại van thông dụng và được sử dụng phổ biến hiện nay cho hầu hết các hệ thống không yêu cầu đặt biệt về kiểu lắp, vị trí, địa hình. Được làm từ các vật liệu bằng kim loại đúc nguyên khối có độ bền rất cao, vận hành bằng tay quay. Áp lực PN16 – kết nối mặt bích tiêu chuẩn JIS10K, BS.

Van cổng gang ty chìm Wonil Hàn Quốc DN100
Van cổng gang ty chìm Wonil Hàn Quốc DN100

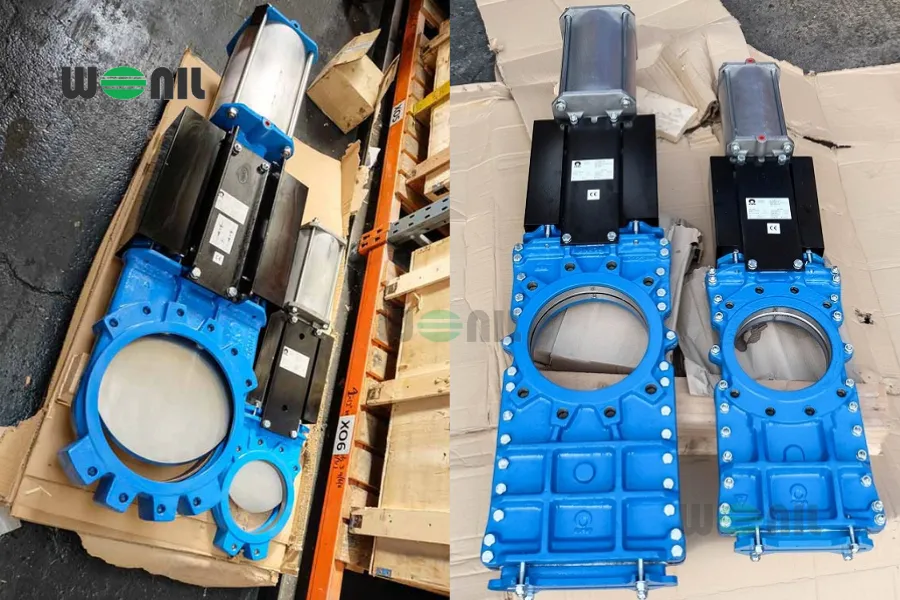

Van cổng dao

Loại van cổng dao hay còn được gọi là van xẻng, van đĩa… Dòng van này có chiều ngang nhỏ, hẹp và có ưu điểm là không chiếm nhiều diện tích không gian lắp đặt. Van còn được thiết kế thêm một lưỡi dao cắt ngang dòng lưu chất, để có thể đóng được van.

Và thiết bị được sử dụng trong những ngành: hệ thống khai thác, công nghệ thực phẩm, dược phẩm, y học…

Phân loại theo cách vận hành

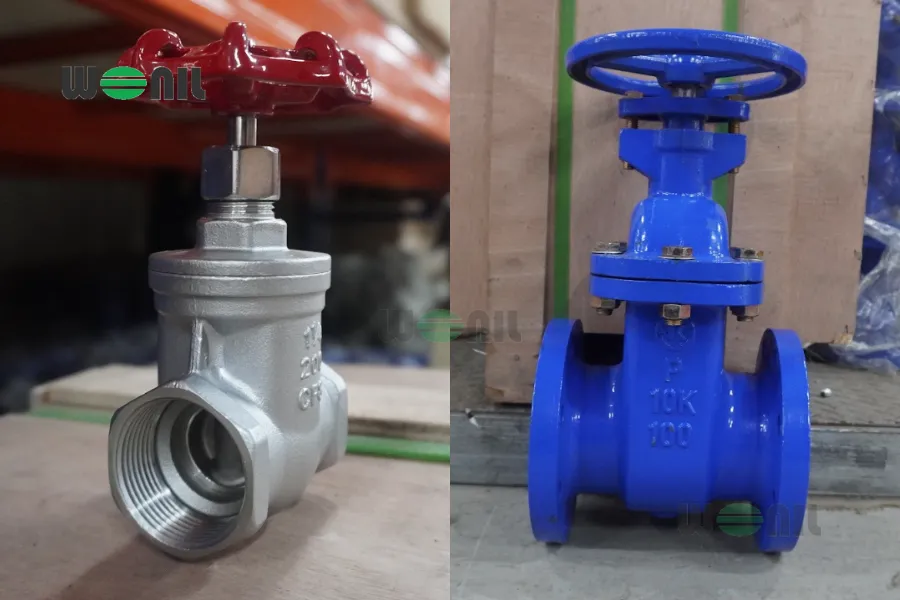

Van cửa điều khiển bằng tay

Với kiểu vận hành thì khá là quen thuộc với người dùng. Và kiểu vận hành này nó phụ thuộc 100% sức người. Thông qua lực cơ học tay để có thể đóng mở được van.

Tuy nhiên, cách vận hành này thì thích hợp cho những hệ thống nhỏ và van có kích thước vừa phải.

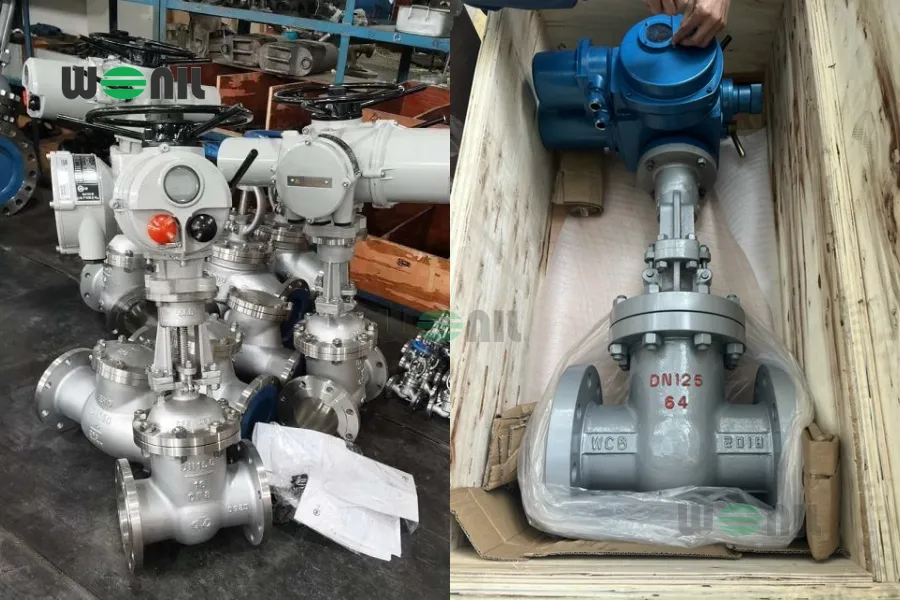

Van cổng điều khiển điện

Van cổng điều khiển bằng điện
Van cổng điều khiển bằng điện

Van cổng điều khiển điện chính là dạng van có cách đóng mở van một cách hoàn toàn tự động bằng motor. Để motor có thể hoạt động được thì cần sử dụng đến nguồn điện áp 24v, 110v, 220v, 380v.

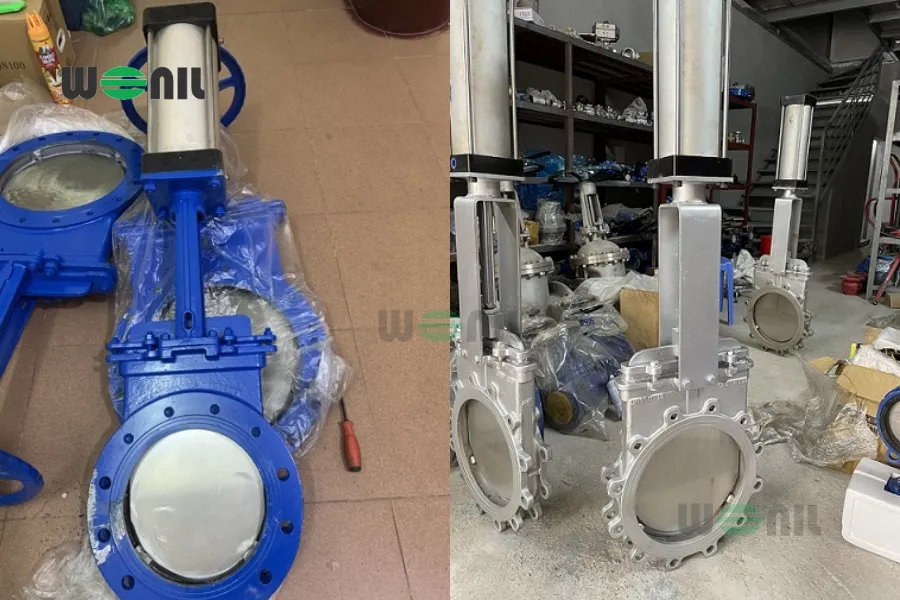

Van cổng điều khiển bằng khí nén

Van cổng điều khiển bằng khí nén
Van cổng điều khiển bằng khí nén

Loại van này sử dụng nguồn khí nén để có thể thao tác làm việc thay cho lực cơ học của con người. Tuy nhiên, cách vận hành có chi phí khá cao. Vì cần lắp đặt thêm hệ thống cấp khí nén. Nên ít được sử dụng hơn. Ngoài ra, thường được sử dụng trong những hệ thống lớn.

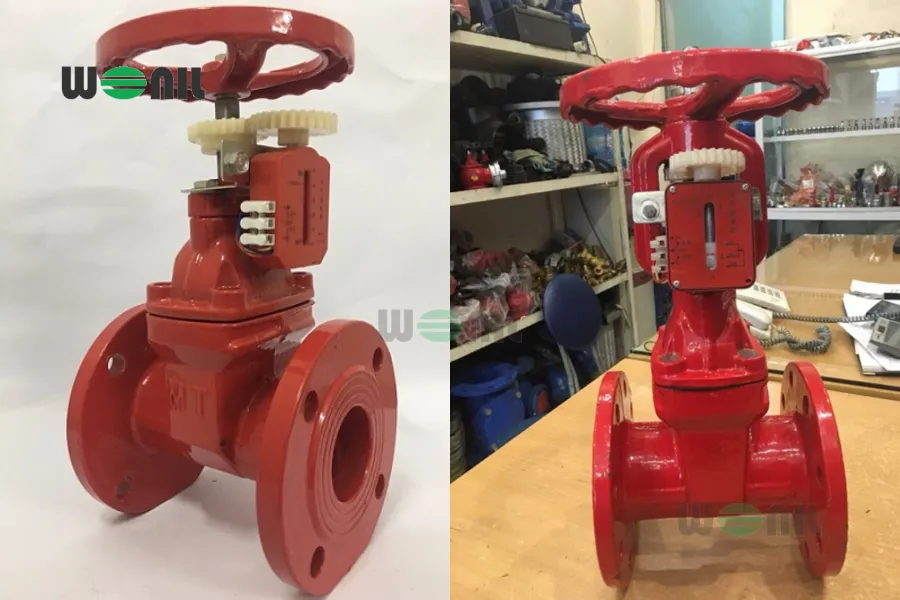

Van cổng tín hiệu điện (van cổng giám sát)

Van cổng tín hiệu điện là loại van được kết nối với tủ trung tâm thông qua trạng thái đóng mở để báo cho người vận hành tình trạng van đang đóng hoặc đang mở. Kích thước lắp cho đường ống tiêu chuẩn JIS, DIN, BS từ DN50 – DN500. Loại van này thuận tiện cho những hệ thống khác nhau. Dòng van này được lắp đặt ở những vị trí khuất, lấp, trên cao hoặc những chỗ xa… Mà người dùng không cần đến trực tiếp chỗ lắp đặt nhưng vẫn quan sát được độ đóng mở của van. Van chặn giám sát thường được sử dụng cho hệ thống đặc biệt như phòng cháy chữa cháy.

van cổng tín hiệu điện Wonil hàn quốc
Van cổng tín hiệu điện Wonil hàn quốc

IV. Thông số kỹ thuật van cổng

  • Kích thước van: DN15 – DN 1000
  • Kết nối đường ống: Mặt bích
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Chất liệu van: Inox, Gang, Thép, Nhựa
  • Áp lực thông dụng: PN16
  • Nhiệt độ van chịu đươc max: 180  độ c
  • Vận hành: Vô lăng
  • Dạng van: Ty nổi, ty chìm, tín hiệu điện
  • Môi trường: nước, nước thải, hóa chất, v…vvv
  • Bảo hành 1 năm

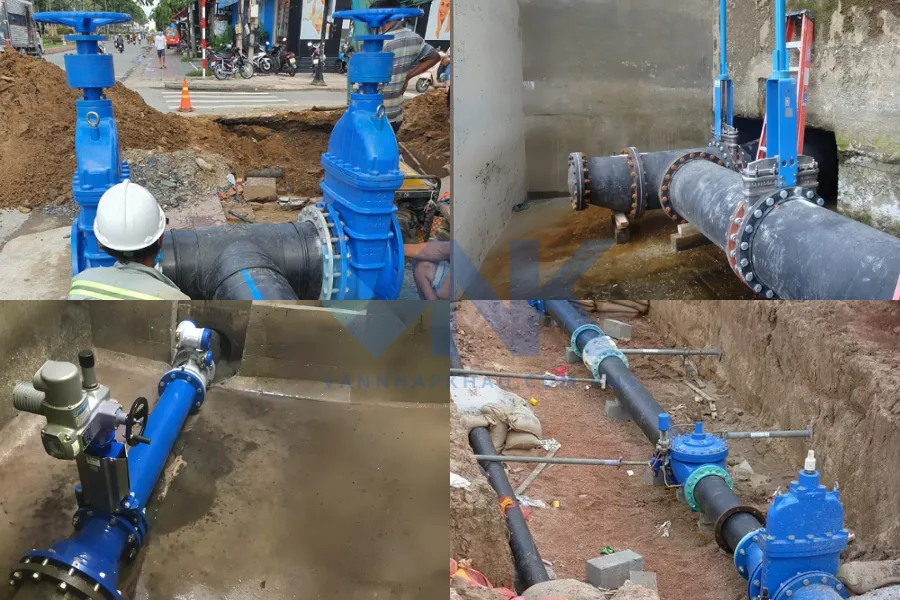

V. Ứng dụng của van cổng

  • Van được sử dụng trong hầu hết các lưu chất lỏng như: không khí, khí đốt, nước cấp, hơi nước, dầu bôi trơn…
  • Một số dòng van như van cổng dao có thể sử dụng được chất bùn. Hoặc những sản phẩm bột.
  • Ứng dụng trong những hệ thống kênh mương, ao hồ, hệ thống thủy lợi…
  • Được lắp đặt trong hệ thống phòng cháy chữa cháy
  • Ứng dụng trong điều tiết khí

VI. Cách lắp đặt van cổng

Để có thể lắp đặt van đúng và mang đến hiệu quả cao nhất. Thì bạn thể lắp đặt theo những bước sau:

  • Bước 1: Ta cần chuẩn bị những bulong, e ku, long đen, gioăng làm kín, van cổng, mặt bích và những dụng cụ tháo lắp.
  • Bước 2: Cần vệ sinh sơ qua van cổng và gioăng cao su
  • Bước 3: Tiến hành lắp đặt gioăng làm kín và van cổng vào đường ống. Tuy nhiên, khi lắp đặt cần lưu ý lắp gioăng làm kín vào giữ. Và van thì cần lắp lỗ mặt bích với lỗ bích trên van.
  • Bước 4; Siết chặt từ từ bulong, e ku. Nên siết so lê nhau để van có độ chắc chắn tốt nhất.
  • Bước 5: Chạy thử van xem có vấn đề gì không. Nếu có vấn đề thì cần chỉnh lại.
  • Bước 6: Khi mọi thứ hoàn thành thì cho van và hệ thống hoạt động.
