Van bướm điều khiển khí nén hai mặt bích

  • Kích cỡ: DN80 (3”) – 600 (24”)
  • Thân: Gang dẻo, Thép WCB, Inox201, 304, 316, Nhựa uPVC, PVC, c-PVC
  • Đĩa trục: Inox 304
  • Lớp lót: EPDM, Viton, Teflon, Inox, wcb
  • Áp lực: JIS :10K,   20K …/ANSI: 150LB, 300LB
  • Nhiệt độ: -20°C đến 200°C
  • Sử dụng: Hơi, Khí, Dầu, Nước, Gas…
  • Điều khiển: ON/OFF & Tuyến Tính
  • Áp suất khí nén: 2 bar ~ 8 bar
  • Xuất xứ : Korea, Japan , Taiwan, G7

Kênh hỗ trợ

  • Bán hàng: 0865.930.368 - Mr. Mùi
  • Bán hàng: 0962.498.686 - Mr. Điệp Anh
  • Kỹ thuật: 0967.334.383
  • Kế toán: 024.6295.3738
  • Bảo hành: 0964.587.273
  • Vận chuyển: 0976.431.063

Van bướm điều khiển khí nén hai mặt bích – Italy – Hàn quốc – Đài Loan. Là một dòng van có phần thân được thiết kế mặt bích có độ chắc chắn và an toàn cao. Vậy van bướm điều khiển khí nén hai mặt bích là gì? Chúng ta cùng nhau đi tìm hiểu ở bài dưới đây nha!

Van bướm điều khiển khí nén hai mặt bích là gì ?

Định nghĩa van bướm điều khiển khí nén hai mặt bích

Van bướm điều khiển khí nén hai mặt bích là loại van bướm có hai mặt bích liên kết với nhau được bắt trực tiếp vào hệ thống đường ống bằng bulong và Ê cu. Dạng van bướm khí nén hai  mặt bích thường có độ chắc chắn cao và chủ yếu được sử dụng cho các nhà máy xử lý nước hoặc hệ thống cấp nước có đường ống lớn. Mặt bích được sản xuất theo tiêu chuẩn BS, JIS, DIN, ANSI.

Thông thường tiêu chuẩn mặt bích có các tiêu chuẩn chính như sau: BS, DIN và JIS liên hệ Hotline.

Để hiểu rõ hơn mời quý khách hàng tìm hiểu thêm về : Van bướm điều khiển khí nén

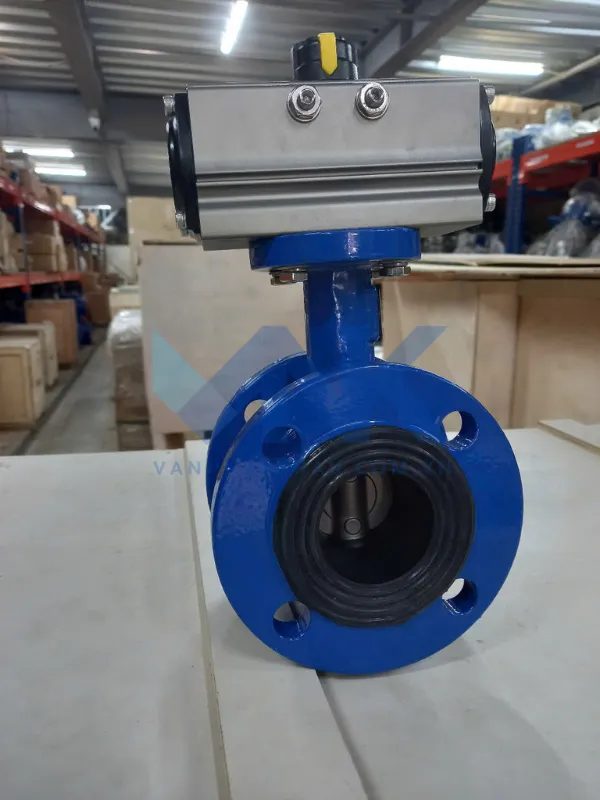

Hình ảnh van bướm điều khiển khí nén hai mặt bích.

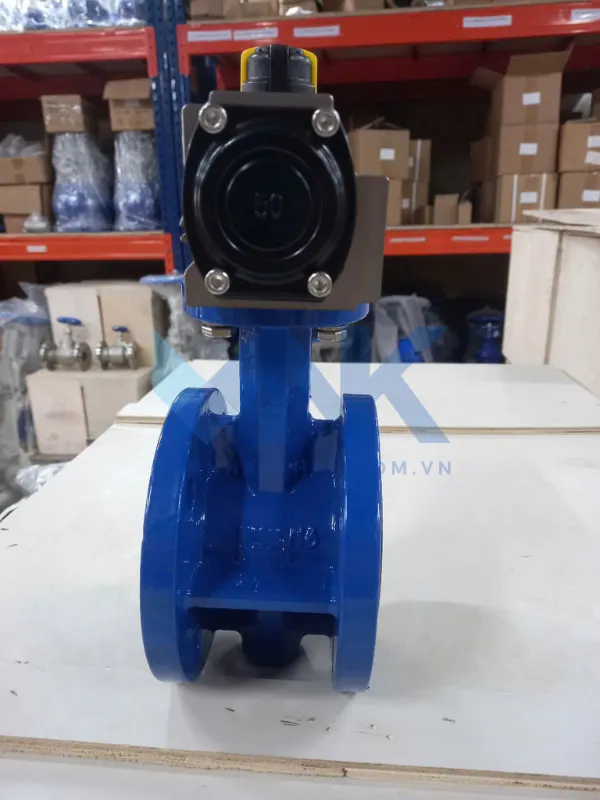

Hình ảnh van bướm điều khiển khí nén hai mặt bích.

Tính năng van bướm điều khiển khí nén hai mặt bích

  • Chức năng điều tiết hoặc đóng mở dòng chảy tốt.
  • Phạm vi ứng dụng tương đối đa dạng, có thể sử dụng trong cả môi trường Axít hoặc môi trường kiềm.
  • Van bướm có khả năng giảm hay phục hồi áp xuất.
  • Van bướm có nhiều kích thước khác nhau.
  • Van bướm giá rẻ, nên tiết kiệm được chi phí đầu tư.
  • Van bướm nhập khẩu, xuất xứ đa dạng,
  • Ngoài ra, hoạt động của nó cũng tương đối ổn định.

Thông số kĩ thuật van bướm

  • Kích cỡ: 125A – 600A
  • Thân: Gang, Gang dẻo, Thép, Inox
  • Đĩa trục: Inox
  • Lớp lót: EPDM, Viton, Teflon, Inox.
  • Áp lực:JIS :10K,   20K …/ANSI: 150LB, 300LB
  • Nhiệt độ: -20°C đến 200°C
  • Sử dụng: Hơi, Khí, Dầu, Nước, Gas…
  • Xuất xứ : Korea, Japan
  • Hàng chính hãng

* Bảo hành cho van bướm điều khiển khí nén 2 mặt bích 12 tháng 1 đổi 1 từ khi quý công ty đưa vào sử dụng ( không tính thời gian lưu kho).
Đặc điểm của loại van bướm này là chịu được áp lực cao, khi lắp đặt van bướm điều khiển khí nén này.

Cấu tạo van bướm điều khiển khí nén hai mặt bích

Bộ điều khiển khí nén

Bộ khí nén điều khiển van KosaPlus Hàn Quốc
Bộ khí nén điều khiển van KosaPlus Hàn Quốc

– Bộ điều khiển khí nén là thiết bị nhận nguồn khí nén để tác động vào trong đầu khí bao gồm bộ phận piston, xylanh, lò xo: Được chia ra làm 2 kiểu: tác động đơn là cấp khí 1 lần cho van mở, van sẽ tự động đóng ra phản hồi của lò xo được nén lại khi van mở. Tác động kép là cấp khí 2 lần để có thể mở hoặc đóng

– Bộ điều khiển khí nén được có vỏ ngoài được làm từ hợp kim nhôm cao cấp, chống ẩm, cách nhiệt tốt. Các bộ phận bên trong làm từ chất inox, Lớp phủ sơn Epoxy chống thấm. Bộ khí nén được nhập khẩu từ Korean, Taiwan.

– Ngoài ra, bộ khí nén được kèm theo các phụ kiện theo yêu cầu của hệ thống cần sử dụng như: Limit Swith Box là Bộ báo giám sát hành trình vị trí mở đóng van và Pisitioner là Bộ điều khiển van tuyến tính.

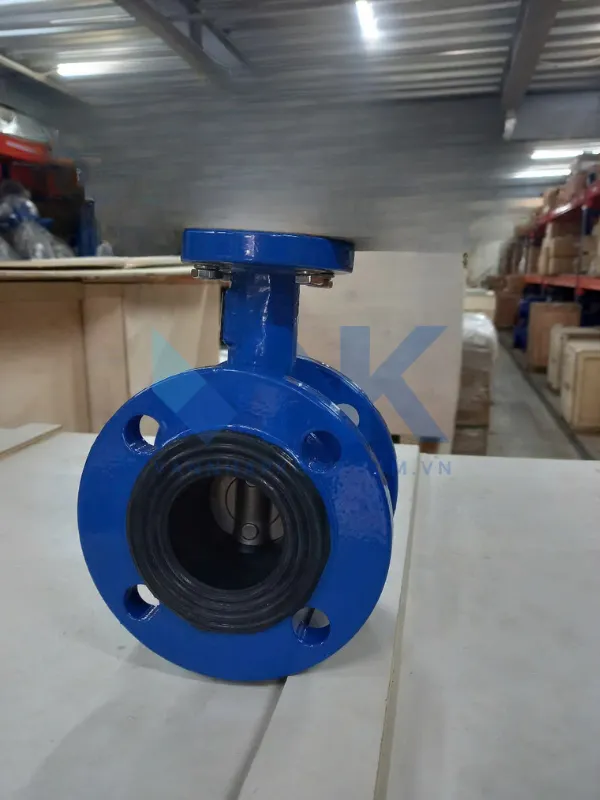

Van bướm hai mặt bích

Van bướm hai mặt bích
Van bướm hai mặt bích

Van bướm hai mặt bích là thiết bị được làm từ các chất liệu inox201, 304, 316, gang, thép. Có độ bên cao, chông va đạp tốt, chông gỉ, chông ăn mòn. Thân van bướm chịu được áp lực cao. Đia van 100% làm từ inox xoay 90 độ trong phạm vi gioăng làm kín cao su, Teflon.

Van bướm hai mặt bích được nhập khẩu trực tiếp từ các nước Hàn Quốc, Đài Loan, Malaysia. Do các hãng Wonil, Samwoo, AUT sản xuất. Đầy đủ các tiêu chuẩn JIS, BS, chất lượng cao.

Nguyên lý hoạt động van bướm điều khiển khí nén hai mặt bích

Van bướm điều khiển khí nén 2 mặt bích được vận hành nhờ vào tác động lực khí nén. Với kiểu điều khiển ON/OFF cánh van sẽ mở 90 độ hoàn toàn cho phép lưu chất đi qua song song đường đi của lưu chất, điều khiển tuyến tính cánh van có thể mở được 45 độ 90 độ do lập trình sẵn nên được dùng cho điều tiết lưu lượng dòng chảy. Tác động đơn là kiểu cho khí nén đi vào đầu điều khiển theo 1 hướng (1 lần), tác động kép là kiểu cho khí nén đi vào đâu điều khiển theo 2 hướng (2 lần).

*VIDEO NGUYÊN LÝ HOẠT ĐỘNG:

Nguyên lý hoạt động của van bướm điều khiển khí nén hai mặt bích
Nguyên lý hoạt động của van bướm điều khiển khí nén hai mặt bích

Các tiêu chuẩn sản xuất mặt bích

Để tạo được độ chắc chắn thì mặt bích của van được sản xuất theo những tiêu chuẩn sau:

Tiêu chuẩn mặt bích ANSI

Đây là một tiêu chuẩn của Anh. Tên đầy đủ tiếng Anh là American National Standards Institute, có nghĩa là Viện tiêu chuẩn quốc gia Hoa Kỳ. Là một dòng van có chất lượng tốt và được sản xuất với công nghệ cao và tiên tiến

Tiêu chuẩn mặt bích DIN

DIN là viết tắt của tiếng Anh là Deutsches Institut für Normung. Có nghĩa là Viện tiêu chuẩn hóa của Đức. Tiêu chuẩn này được lập ra nhằm mục đích hiện đại hóa hệ thống công nghiệp.

Tiêu chuẩn mặt bích JIS

Loại tiêu chuẩn JIS có tên đầy đủ là Japan Industrial Standard. Là một bộ tiêu chuẩn kèm những hướng dẫn cụ thể để đáp ứng được những tiêu chuẩn trong lĩnh vực sản xuất công nghiệp Nhật Bản. Bộ tiêu chuẩn này được lập ra bởi Ủy ban tiêu chuẩn công nghiệp Nhật Bản và được ban hành thông qua Liên đoàn tiêu chuẩn Nhật Bản. Và mặt bích được tạo ra những áp lực mặt bích như: JIS 5K, JIS 10K, JIS 16K…

Tiêu chuẩn BS

Tiêu chuẩn BS là viết tắt của British Standards Institute. Đây là bộ tiêu chuẩn mặt bích đầu tiên trên thế giới của nước Anh do Viện tiêu chuẩn Anh lập ra vào thế kỷ 19. Là một bộ tiêu chuẩn về sản phẩm, hàng hóa công nghiệp đầu tiên trên thế giới.

Ứng dụng van bướm điều khiển khí nén hai mặt bích

Van bướm khí điều khiển nén hai mặt bích được lắp cho các hệ thống lớn nhỏ tại nhiều công trình, nhà may, hệ thống như:

  • Hệ thống PCCC chưng cư
  • Hệ thống xử lý nước thải
  • Hệ thống cấp thoát nước
  • Nhà máy xi măng
  • Nhà máy thủy điện, đập nước, hồ chưa, trạm bơm.
  • Nhà máy sản xuất nước giả khát
  • Nhà máy bột giấy
  • Nhà máy khai thác khoáng sản,, mỏ sắt thép

Một số loại van bướm điều khiển khí nén hai mặt bích

Van bướm Italia

  • Van bướm Italia gồm các loại: Van bướm tay gạt, tay quay vô lăng, van 1 chiều 2 mặt bích kiểu đối trọng, van bướm hộp số, van bướm điều khiển điện, van bướm điều khiển khí nén.
  • Kích thước: Từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200.
  • Môi trường sử dụng: Nước, Khí, nước thải…
  • Nhiệt độ làm việc: Max  + 120 °C..
  • Áp suất: PN10 và PN16.
  • Sơn phủ: Quá trình phủ FBE với bột nhựa epoxy có màu xanh.
Van bướm điều khiển khí nén hai mặt bích bướm Italia
Van bướm điều khiển khí nén hai mặt bích bướm Italia

Van bướm Malaysia:

  • Các loại van bướm thông thường: Van bướm tay gạt, van bướm tay quay vô lăng, van bướm tín hiệu điện, van bướm điều khiển điện, van bướm điều khiển khí nén.
  • Kích cỡ: DN50mm, DN65mm, DN80mm, DN100mm, DN125mm, DN150mm, DN200mm, DN250mm, DN300,DN400mm, DN500mm, DN600mm,DN700mm, DN800mm, DN900mm, DN1000mm, DN1200mm.
  • Áp suất làm việc: PN10, PN16.
  • Vật liệu chế tạo: Gang dẻo.

Van bướm Hàn Quốc:

Van bướm điều khiển khí nén hai mặt bích Kosaplus Hàn Quốc
Van bướm điều khiển khí nén hai mặt bích Kosaplus Hàn Quốc
  • Van bướm Hàn Quốc có các loại: Van bướm tay gạt, tay quay vô lăng, điều khiển bằng điện, điều khiển bằng khí nén, hai mặt bích
  • -Đường kính: DN40-DN600 (1.1 / 2 “-24”.
  • Áp suất: 10bar, 16bar, 25bar.
  • Môi trường sử dụng: Nước, dầu.
  • Nhiệt độ: 0 ~ 110 ℃.
  • Vật liệu chế tạo: Thân và đĩa bằng gang.

Van bướm Trung Quốc:

  • Van bướm Trung Quốc có các loại: Tay gạt, tay quay vô lăng, tín hiệu điện, điều khiển điện, và điều khiển bằng khí nén, hai mặt bích.
  • Các loại chất liệu van bướm: Gang, Inox, nhựa, thép..
  • Kích cỡ: DN50mm đến DN1200mm,
  • Áp suất: PN10/PN16.

Nơi cung cấp van bướm điều khiển khí nén hai mặt bích

Để tìm kiếm một địa chỉ cung cấp van bướm điều khiển khí nén hai mặt bích, đảm bảo về chất lượng, giá cả. Bạn hãy tìm đến Tuấn Hưng Phát – một đơn cung cấp các dòng van công nghiệp, đồng hồ đo lưu lượng và phụ kiện đường ống…. chính hàng, uy tín về chất lượng. Với đội ngũ nhân viên kỹ thuật có kinh nghiệm và luôn sẵn sàng phục vụ quý khách 24/7.

Ngoài ra, những sản phẩm của chúng tôi cam kết hàng chuẩn chính hàng, cung cấp được những kích thước, chất liệu mà quý khách yêu cầu.

Vậy quý khách còn chần chừ gì nữa mà không liên hệ với chúng tôi qua hotline. Để được nhân viên tư vấn và hỗ trợ nhanh chóng.

Cảm ơn quý khách đã quan tâm và theo dõi bài viết. Chúc bạn có một ngày tốt lành!

Chất liệu

Gang, Inox

Thương hiệu

Haitima, KosaPlus, Wonil

Xuất xứ

Đài Loan, Hàn Quốc, Trung Quốc
