Van bướm điều khiển khí nén lắp bộ lọc khí nén

Van bướm điều khiển khí nén lắp bộ lọc khí nén là gì?

Van bướm điều khiển khí nén lắp bộ lọc khí nén là thiết bị có tên tiếng Anh là Pneumactic control butterfly vavle with compressed. Và là một thiết bị được gia công lắp ráp thành một bộ van hoành chỉnh bao gồm : Van bướm + Bộ khí nén + Bộ lọc khí nén.

Van bướm điều khiển khí nén lắp bộ lọc khí nén là thiết bị được sử dụng để điều tiết lưu lượng các môi chất như nước, khí nén, hơi nước đi qua van nhờ sự tác động của hệ thống khí nén truyền động. Van bướm khí nén gần như không còn xa lạ gì đối với các hệ thống sản xuất có sử dụng khí nén để vận hành các thiết bị.

Hôm nay Công Ty Tuấn Hưng Phát chia sẻ thêm cho Quý Khách Hàng về dòng van bướm điều khiển bằng khí nén có lắp thêm bộ lọc khí.

Bộ lọc khí nén là thiết bị được gắn trên bộ điều khiển khí nén có chức năng chính là lọc nhớt, lọc dầu, lọc bụi bẩn, tách khí, tác nước. Nhiệm vụ của bộ lọc khí nén này là làm sạch và nâng cao chất lượng khí nén để cấp vào trong bộ điều khiển khí nén của van bướm. Đảm bảo hay còn gọi là bảo vệ cho cho bộ khí nén hoạt động hiệu quả, an toàn, ổn định dài hạn mang lại cho quá trình sản xuất diễn ra thuận lợi nhất.

Việc kết hợp giữa van bướm điều khiển khí nén và bộ lọc giúp năng cao được hiệu quả trong quá trình sử dụng. Và cũng như là thiết bị được nhập khẩu trực tiếp từ nhiều thương hiệu và quốc gia nổi tiếng trên thế giới như: Đài Loan, Hàn Quốc, Nhật Bản…

Thông số kỹ thuật của van bướm điều khiển khí nén lắp bộ lọc khí nén

• Kích thước van: Size nhỏ DN50 – Size to DN1200
• Chất liệu van:
  + Thân gang cánh inox304 – Gioăng cao su EPDM – Max nhiệt 80 độ C
  + Thân inox304 – Gioăng Teflon – Max nhiệt 180 độ C
  + Thân thép – Không gioăng – Max nhiệt 300 độ C
  + Thân nhựa – Gioăng cao su vitton – Max nhiệt 65 độ C
• Chất liệu bộ điều khiển khí nén:
  + Thân hợp kim nhôm cao cấp – Max nhiệt 80 độ C
• Chất liệu bộ khí nén:
  + Nhựa, hợp kim nhôm
• Áp lực làm việc van bướm: 10 – 16 – 20 kg/cm2
• Áp lực khí nén: 8 bar
• Chức năng điều khiển: ON/OFF hoặc Tuyến Tính
• Kiểu bộ điều khiển khí nén: Tác động đơn hoặc tác động kép
• Kiểu bộ lọc khí nén: Lọc đơn hoặc Lọc đôi
• Hãng van: Kosaplus (Korea), Haitima (taiwan)
• Xuất xứ: Hàn Quốc – Đài Loan
• Đầy đủ COCQ, bảo hành 1 năm, hàng có sẵn sll

Đặc điểm cấu tạo của van bướm điều khiển khí nén lắp bộ lọc khí nén

Dòng van điều khiển khí nén lắp bộ lọc khí nén này có một điểm khác so với những dòng van bướm khác chính là được cấu tạo từ 3 bộ phận chính, cụ thể là:

Thân van bướm điều khiển khí nén lắp bộ lọc khí nén

Với thân van bướm thì được chế tạo từ những chất liệu inox, gang hoặc là thép. Trong thân van bướm điều khiển khí nén lắp bộ lọc khí nén còn giúp van đóng mở được một cách trực tiếp. Giúp cho lưu chất được đi qua một cách hoàn toàn.

Bộ điều khiển khí nén

Với bộ phận này thì được lắp đặt ở trên đầu thân van, được chế tạo từ hợp kim nhôm làm vỏ ngoài, giúp cho bộ điều khiển có thể hoạt động tốt nhiều môi trường khác nhau. Và trong bộ điều khiển khí nén còn chứa những chi tiết bổ trợ khác như: piston bánh răng, trục, lò xo. Để vận hành được van thì ta cần cấp khí nén vào bộ điều khiển này.

Bộ lọc khí nén

Trong tiếng Anh bộ lọc khí nén có tên tiếng Anh là Compressed air filter. Là bộ phận được lắp đặt ở trên đầu của bộ điều khiển khí nén. Chức năng chính của nó chính là lọc và làm sạch khí nén. Chất liệu của bộ lọc nay thường là làm bằng nhựa hoặc là hợp kim nhôm. Và trong bộ lọc thì nó còn được cấu tạo bởi những bộ phận khác như:

• Bộ lọc khí nén có chức năng lọc sạch các tạp chất trong khí nén và đưa ra một lượng khí nén sạch.
• Bộ điều chỉnh áp suất khí nén có chức năng là điều chỉnh được áp lực hoặc là áp suất của khí nén
• Tiếp đến, phần tra dầu có chức năng là tạo độ  trơn chu, giúp cho hệ thống hoạt động được ổn định với những khớp làm việc.
• Cuối cùng, chính là đồ hồ áp mang chức năng là kiểm tra và kiểm  soát được áp lực của khí nén khi đi qua van.

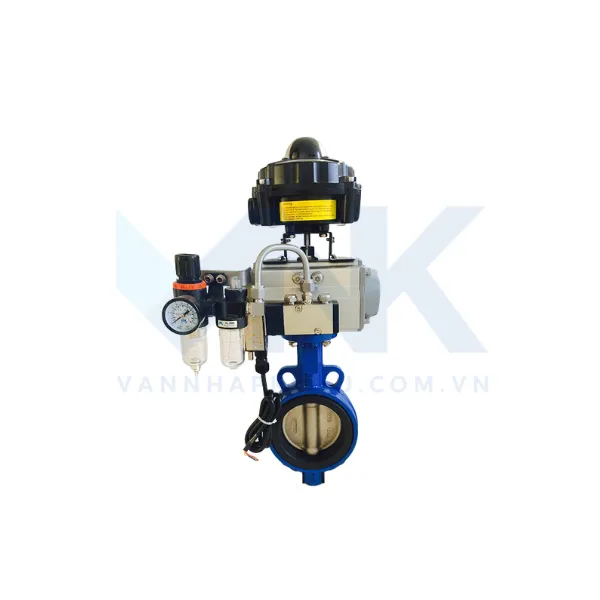

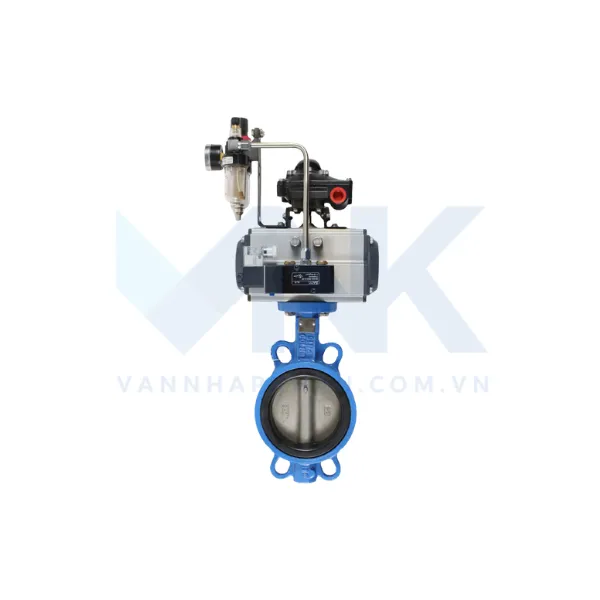

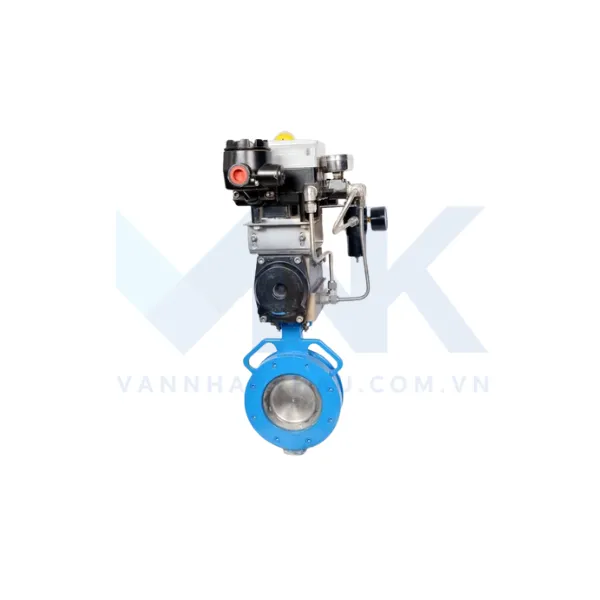

Hình ảnh van bướm điều khiển khí nén lắp bộ lọc khí nén

*Lưu ý: Các sản phẩm van bướm điều khiển khí nén lắp bộ lọc khí nén, do yêu cầu kỹ thuật và không gian lắp đặt, chúng tôi sẽ gia công các bộ gá lắp theo yêu cầu từng hệ thống theo hướng, theo chiều dài, khảng cách.

Các loại van điều khiển khí nén khác hiện nay chúng tôi đang cung cấp

Van bi điều khiển bằng khí nén

Van bi điều khiển khí nén là một dòng van bướm khác so với dòng van bướm điều khiển khí nén lắp bộ lọc khí nén/ Đây là thiết bị được sử dụng cho các hệ thống có dòng lưu chất thẳng. Dòng van này thường dùng cho hệ thống hơi, khí nén, nước, nhiệt độ cao vì có cấu tạo đơn giản đóng mở nhanh, không cản trở đường đi của các lưu chất, và đây cũng sản phẩm thay thế các van điện từ hiện nay.

Đối với các hệ thống yêu cầu đóng mở nhanh và thuận tiện cho đường hơi khí có sẵn, việc lắp van bi khí nén giúp cho các hệ thống hoạt động ổn định hơn.

Ngoài ra hiện nay chúng tôi còn cung cấp van bi điều khiển điện Hàn Quốc – Đài Loan, Van bướm điều khiển điện Korea – Taiwan.

Thông số kỹ thuật của dòng van bi điều khiển khí nén:

• Kích thước: Từ DN15 đến DN50 lắp ren, Từ DN50 – DN200 lắp mặt bích
• Chất liệu thân của van bi: Inox ‘304, 316’, Nhựa ‘PVC, UPVC
• Áp lực van: 10bar, 16 bar
• Áp lực khí nén: 8 bar
• Gioăng làm kín: Teflon
• Nhiệt độ: – 10 độC ~ 300 độ C
• Kết nối: Mặt bích, Ren, Hàn
• Tiêu chuẩn: JIS10K, BS, DIN
• Môi trường hoạt động: nước sạch, nước thải, khí nén, hơi nóng, hóa chất, xăng dầu
• Hãng: Kosaplus – Haitima
• Xuất xứ: Hàn Quốc – Đài Loan

Y xiên điều khiển bằng khí nén

Van xiên y điều khiển khí nén và van bướm điều khiển khí nén lắp bộ lọc khí nén có điểm chung là sử dụng hệ thống khí nén để hoạt động. Nhưng van xiên y điều khiển khí nén là 1 loại van được vận hành nhờ vào hệ thống khí nén đi qua bộ xu lanh hoạt động lên xuống cho phép lưu chất đi qua van, kiểm soát, điều chỉnh lưu lượng. Van y xiên khí nén có sự ổn định, chuyên dùng cho các hệ thống hơi nóng, khí nén, thực phẩm, sản xuất…

Thông số kỹ thuật của van xiên khí nén inox:

• Kích thước đường ống: DN15 – DN50
• Vật liệu cấu tạo: Inox 304
• Áp lực van hoạt động: 16kg
• Áp lực khí nén: 8 bar
• Nhiệt độ max liên tục: 180 độ C
• Kết nối: Lắp ren hoặc lắp bích
• Bảo hành 1 năm
• Xuất xứ: china – Italy

Van dao điều khiển khí nén

Với van bướm điều khiển khí nén lắp bộ lọc khí nén sử dụng bộ điều khiển ở đầu để tạo ra một lực khiến cho đĩa van được xoay theo 90 độ, giúp đóng mở van. Còn van dao khí nén hay còn gọi là van cổng dao điều khiển khí nén là loại van hoạt động nhờ vào bộ đẩy của xy lanh khi áp xuất đi vào. Loại van này được sử dụng để cho các hệ thống nhà máy nhiệt điện, thủy điện, nhà máy xi măng, bột mì, nhà máy than, khai thác khoáng sản, thép, mỏ, nước thải, bùi đất, thức ăn chăn nuôi.

• Kích cơ van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500.
• Vật liệu chế tạo thân van: Gang, Thép, inox
• Vật liệu làm xy lanh: hợp kim nhôm
• Áp lực: PN16 – PN25 – PN40
• Kết nối: Mặt bích
• Xuất xứ: Đài Loan – Hàn Quốc

>> Bấm xem nhiều dòng van khí nén hơn tại đây: Van bướm điều khiển khí nén

Địa chỉ cung cấp van bướm điều khiển khí nén lắp bộ lọc khí nén uy tín

Van bướm điều khiển khí nén lắp bộ lọc khí nén được Tuấn Hưng Phát đang cung cấp rộng rãi trên thị trường. Khi mua sản phẩm bên chúng tôi, quý khách yên tâm sản phẩm chính hãng, đảm bảo về chất lượng và giá thành ưu đãi nhất. Ngoài ra, chúng tôi còn đảm bảo những chính sách đặc biệt mà quý khách được hưởng như: chính sách bảo hành, cung cấp giấy tờ chứng nhận… Ngoài ra, chúng tôi còn hỗ trợ vận chuyển cũng như là linh hoạt hình thức thanh toán. Vậy còn chần chừ gì nữa mà quý khách không liên hệ với chúng tôi qua số điện thoại được hiển thị bên dưới ngay.
