Van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính là thiết bị lý tưởng cho các hệ thống yêu cầu điều tiết lưu chất chính xác và ổn định. Với sự kết hợp bộ điều khiển khí nén và bộ tuyến tính nhận tín hiệu điều khiển 4-20mA hoặc 0-10V cùng cơ chế vận hành tự động hoàn toàn. Chi tiết về sản phẩm, hãy cùng theo dõi qua bài viết dưới đây.

Van bướm điều khiển khí nén tuyến tính là gì?

Van bướm điều khiển khí nén tuyến tính là loại van bướm khí nén được thiết kế để điều tiết dòng chảy lưu chất theo các góc mở khác nhau từ 0 – 90 độ , bên cạnh đóng mở ON/OFF thông thường. Cụ thể, ngoài bộ điều khiển khí nén van sẽ được lắp thêm bộ tuyến tính ở phía trên để nhận tín hiệu điều khiển 4-20mA hoặc 0-10V và điều chỉnh tỷ lệ phần trăm góc mở van theo yêu cầu.

Hiện nay, van bướm khí nén tuyến tính được ứng dụng phổ biến trong các hệ thống yêu cầu điều tiết dòng chảy chính xác, linh hoạt. Điển hình như trong ngành công nghiệp xi măng, nước, mía đường, cơ khí, các ngành dược phẩm, thực phẩm, nhà máy xử lý nước thải, nhà máy nhiệt điện, xăng dầu, hơi nóng…

Thông số kỹ thuật van bướm khí nén tuyến tính

Cấu tạo van bướm điều khiển bằng khí nén tuyến tính

Van  bướm điều khiển khí nén tuyến tính được cấu tạo gồm các bộ phận chính dưới đây:

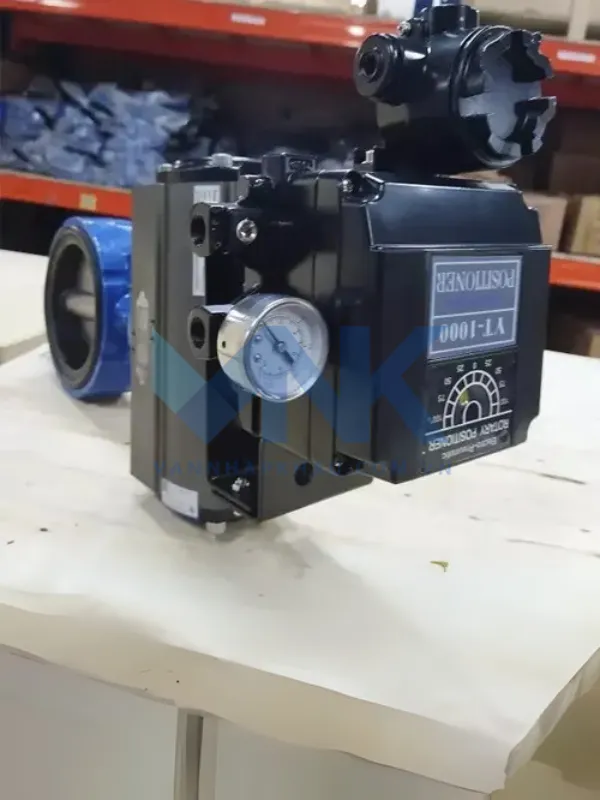

Bộ tuyến tính

Bộ tuyến tính hay còn gọi là Positioner là thiết bị điều khiển nhận nguồn tín hiệu 4-20mA và phát đi từ thiết bị điều khiển được cài đặt theo góc độ  từ 0 – 90º. Vị trí lắp đặt gắn trên đầu bộ khí nén, chất liệu hợp kim nhôm, phủ Epoxy bên ngoài và được kết nối bằng chân ren với hệ thống ống dẫn khí.

Bộ điều khiển khí nén

Là bộ điều khiển nhận nguồn khí nén và chuyển hóa thành cơ năng, tạo ra lực mô men xoắn giúp vận hành van bướm. Bộ khí nén có 2 dạng tác động là tác động đơn và tác động kép, chất liệu vỏ ngoài hợp kim nhôm cao cấp. Các bộ phận bên trong bao gồm piston, bánh răng, trục, lò xo (nếu có). Tiêu chuẩn chống nước chống bụi đạt IP67, IP68 tùy thương hiệu sản xuất.

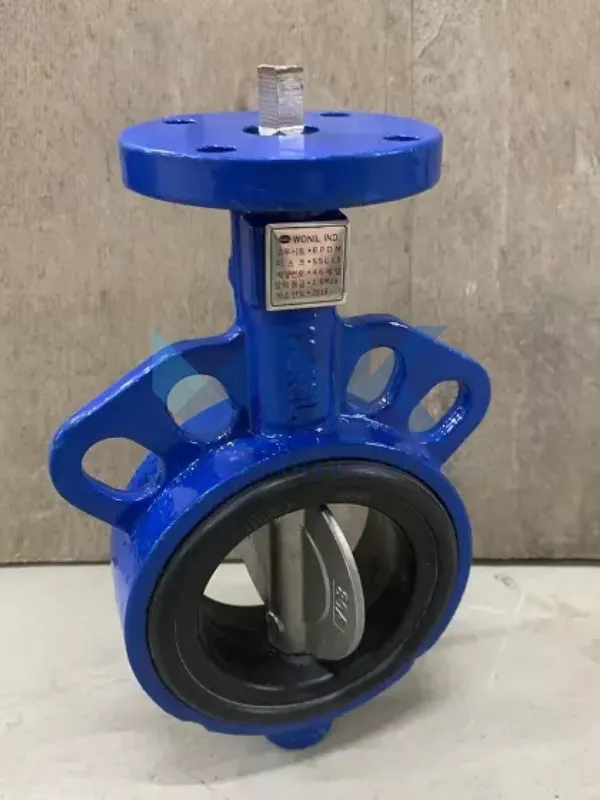

Thân van bướm

Đây là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất, thân van được đúc nguyên khối từ vật liệu có độ bền cao inox, gang, thép hoặc nhựa. Trục van là thanh kim loại cứng giúp kết nối thiết bị điều khiển và phần đĩa van. Đĩa van là tấm kim loại hình tròn dạng phẳng xoay 90 độ trong phạm vi gioăng làm kín. Gioăng làm kín được làm từ Teflon hoặc EPDM. Thân van kết nối với đường ống dạng lắp bích, kẹp wafer hoặc lug đa tiêu chuẩn JIS, BS, ANSI, DIN.

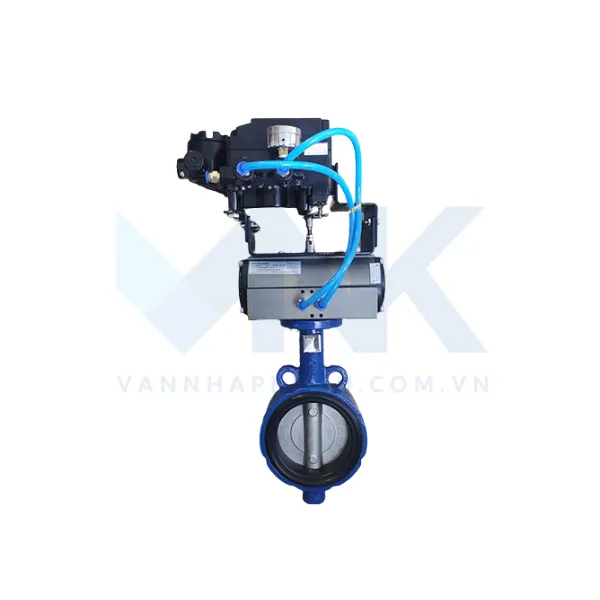

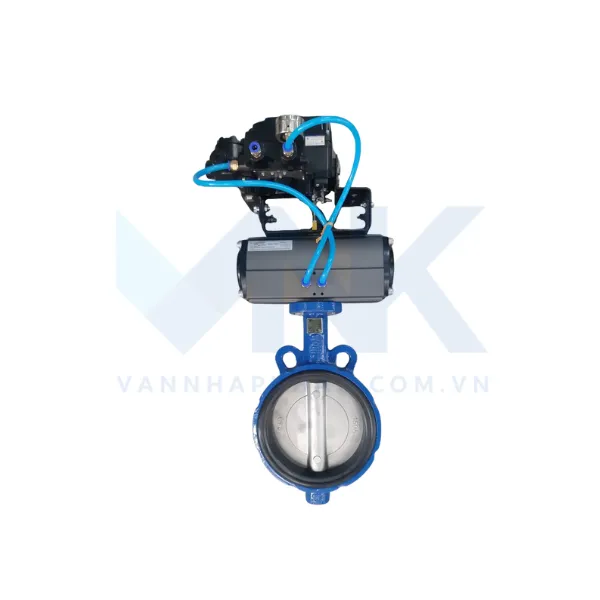

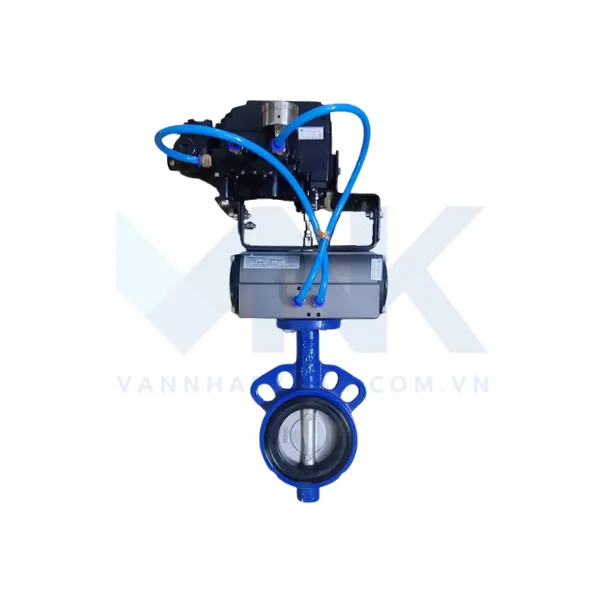

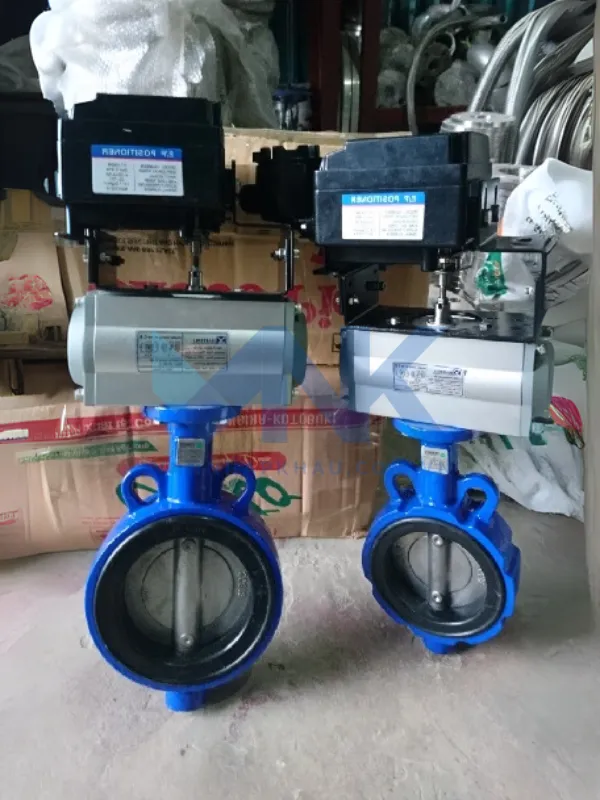

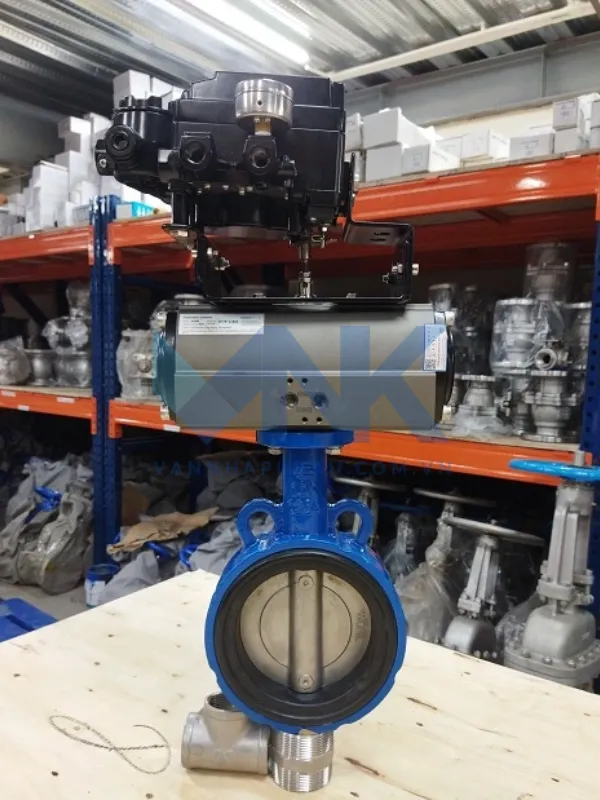

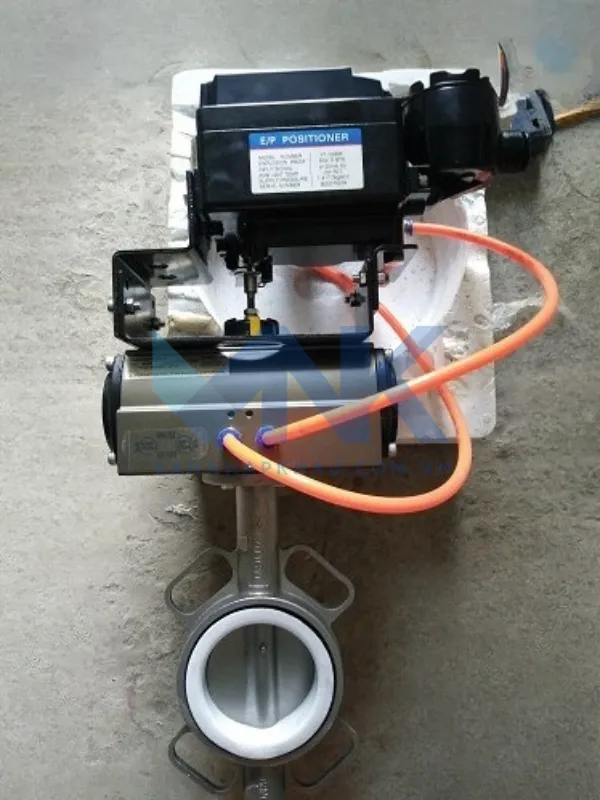

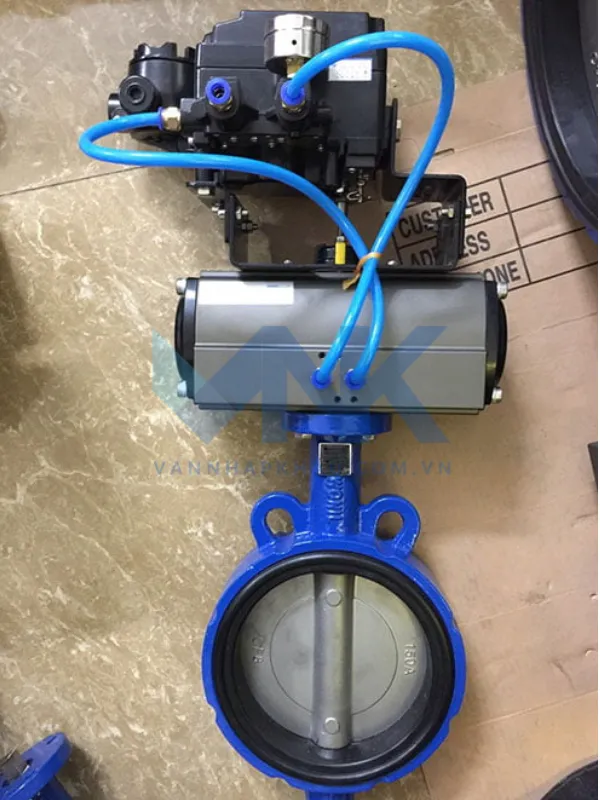

Hình ảnh van bướm khí nén tuyến tính

Cách thức hoạt động van bướm điều khiển khí nén tuyến tính

Van bướm khí nén tuyến tính hoạt động dựa trên cơ chế sử dụng tín hiệu điều khiển và áp lực khí nén để đóng mở van. Cụ thể, khi cần đóng hoặc mở van tín hiệu điều khiển sẽ được truyền đến bộ tuyến tính gắn trên bộ truyền động khí nén. Các góc mở của van sẽ tương ứng với tín hiệu 4mA van đóng 0%, 12mA van mở 50%, 20mA van mở 100%. Khi người vận hành cấp tín hiệu vào, bộ tuyến tính sẽ điều chỉnh lượng khí nén tương ứng để cấp vào bộ điều khiển khí nén.

Sau đó, khi áp lực khí nén đi vào bộ khí nén piston sẽ dịch chuyển và tác động lên trục van, đĩa van để đóng hoặc mở van theo các góc mở đã cài đặt từ trước. Cuối cùng, bộ khí nén sẽ gửi tín hiệu thông báo trạng thái, góc đóng mở của van về trung tâm điều khiển. Lưu ý với dạng bộ khí nén tác động đơn chỉ cần cấp khí nén 1 lần và chu trình còn lại sẽ được thực hiện bởi lò xo. Dạng tác động kép cần cấp khí nén ở cả 2 chu trình vận hành.

Đặc điểm nổi bật van bướm khí nén tuyến tính

✅ Không chỉ có khả năng đóng mở ON/OFF mà còn giúp điều chỉnh góc mở linh hoạt từ 0-100% để điều tiết lưu lượng.

✅ Phù hợp với các hệ thống cần điều tiết chặt chẽ theo tín hiệu đầu vào (4–20mA hoặc 0–10V).

✅ Tích hợp bộ định vị tuyến tính giúp van hoạt động theo tín hiệu điều khiển và có khả năng tự hiệu chỉnh, phản hồi vị trí về hệ thống điều khiển trung tâm.

✅ Thời gian đóng mở nhanh chóng, an toàn trong môi trường dễ cháy nổ vì sử dụng năng lượng khí nén để vận hành.

✅ Dễ dàng cài đặt dải tín hiệu điều khiển, góc mở và tốc độ phản ứng theo yêu cầu.

✅ Thân van bướm được làm bằng gang, inox, nhựa,… gioăng PTFE, EPDM đảm bảo phù hợp với nhiều hệ thống, môi trường lưu chất khác nhau.

✅ Không sinh nhiệt như bộ điều khiển điện, tiêu thụ điện năng thấp vì chỉ sử dụng để điều khiển bộ tuyến tính, giảm hao mòn và tăng tuổi thọ thiết bị.

✅ Thích hợp cho nhiều loại môi trường và lưu chất như hơi nước, nước sạch, khí nén, hóa chất, dung môi, nước thải,…

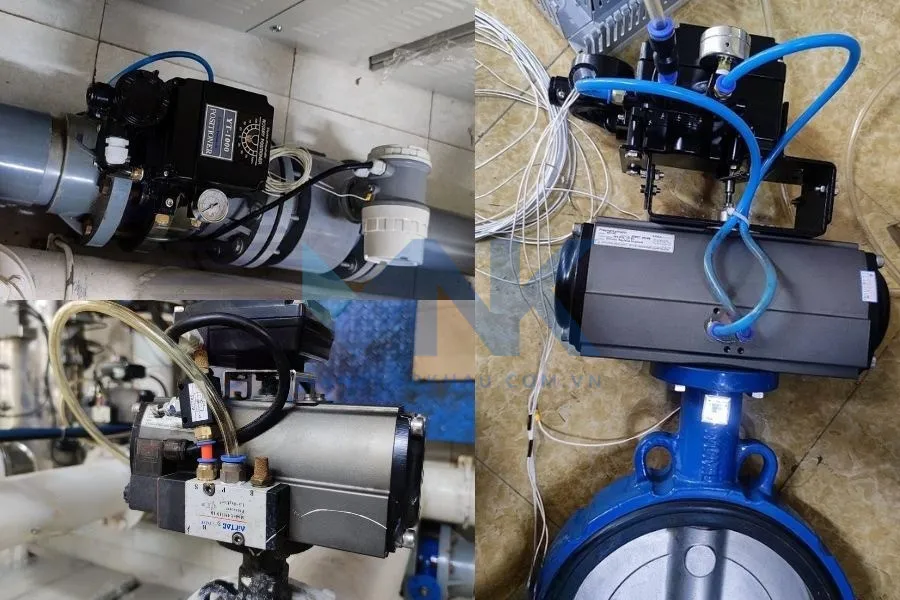

Ứng dụng van bướm điều khiển bằng khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính được ứng dụng rộng rãi nhờ khả năng điều tiết lưu lượng chính xác, liên tục và dễ tích hợp vào hệ thống điều khiển tự động. Một số ứng dụng điển hình có thể kể đến như:

• Trong ngành xử lý nước, nước thải để điều tiết lưu lượng nước trong bể lắng, bể lọc, bể chứa…
• Trong hệ thống HVAC sưởi, thông gió, điều hòa không khí.
• Trong ngành công nghiệp thực phẩm, đồ uống giúp điều tiết chính xác dòng chảy của các chất lỏng như sữa, nước đường, bia, nước giải khát,… trong các dây chuyền sản xuất.
• Trong ngành hóa chất, dược phẩm.
• Trong các nhà máy nhiệt điện, thủy điện, năng lượng tái tạo.
• Trong ngành xi măng, luyện kim, khai khoáng.
• Trong ngành  dầu khí và hóa dầu để điều khiển dòng chảy của khí nén, khí gas, hóa chất độc hại trong đường ống.

Báo giá van bướm điều khiển khí nén tuyến tính

Theo thống kê, trên thị trường van bướm điều khiển khí nén tuyến tính được phân phối bởi rất nhiều đơn vị với mức giá khác nhau. Và mức giá cụ thể sẽ tùy thuộc vào nhiều yếu tố, điển hình như đơn vị cung cấp, xuất xứ sản phẩm, vật liệu sản xuất, kích cỡ, số lượng đơn hàng ít hay nhiều.

Chính vì thế, khi có nhu cầu mua hàng quý khách nên tìm kiếm đơn vị uy tín, chất lượng và liên hệ hotline để nhận báo giá. Với Van Nhập Khẩu, tại thời điểm quan tâm quý khách chỉ cần liên hệ qua hotline hoặc truy cập website, đội ngũ nhân viên luôn sẵn sàng làm việc 24/7 để tư vấn, hỗ trợ và gửi báo giá chính xác.

Với hơn 16 năm kinh nghiệm trong lĩnh vực cung cấp van công nghiệp, chúng tôi cam kết:

✅ Sản phẩm chính hãng, nhập khẩu trực tiếp 100%, đầy đủ giấy tờ CO, CQ.

✅ Lưu kho sẵn hàng số lượng lớn từ DN50 đến DN1200 và nhiều dòng vật liệu khác nhau phù hợp cho mọi ứng dụng.

✅ Đội ngũ kỹ thuật chuyên nghiệp, tư vấn tận tình, tránh lãng phí và đảm bảo hiệu suất làm việc tốt nhất.

✅ Giá thành cạnh tranh, có chiết khấu hấp dẫn cho các dự án, công trình lớn.

✅ Giao hàng toàn quốc, nhanh chóng.

✅ Dịch vụ sau bán hàng chuyên nghiệp, bảo hành chính hãng theo cơ chế của nhà sản xuất.

Lựa chọn Van Nhập Khẩu, quý khách không chỉ tiết kiệm được chi phí với mức giá tốt nhất mà còn đảm bảo được chất lượng, độ bền bỉ, hiệu suất trong vận hành hệ thống.
