Trong các dòng van công nghiệp đang xuất hiện trên thị trường, không thể thiếu loại van bướm nhập khẩu. Bởi nhiều yếu tố khác nhau, mà người sử dụng luôn đánh giá cao, lựa chọn lắp đặt loại van này. Cùng tìm hiểu chi tiết nhé.
Van bướm là gì?
Van bướm là loại thiết bị công nghiệp được sử dụng để kiểm soát lưu chất trong đường ống. Chức năng đóng và mở bộ phận đĩa van cho phép dòng chảy đi qua van nhiều hoặc ít dựa trên góc độ mở cánh van. Thiết bị van bướm được sử dụng rộng rãi trong hệ thống cấp thoát nước, nhà máy sản xuất.
Nhà máy sản xuất kích thước lớn và nhỏ phù hợp nhu cầu sử dụng với đường ống phổ biến 40A đến 500A. Đồng thời, bộ phận đĩa van dễ dàng di chuyển đến các góc đóng và mở từ 0 độ – 90 độ. Tạo nên độ hiệu quả cao sau khi lắp đặt.
Hình ảnh sản phẩm thực tế
Thông số kỹ thuật chung
- Kích thước van: van dùng cho đường ống từ DN50 đến DN1200
- Vật liệu cấu tạo: inox, gang, thép, nhựa
- Nhiệt độ làm việc: -10 ~ 180 độ C
- Môi trường: nước, khí nén, hơi nóng
- Kết nối: mặt bích
- Tiêu chuẩn: JIS, DIN, BS, ANSI
- Hãng: Wonil, SW, Emico, AUT, ARV, KVS, DHC, FAF, Tomoe
Cấu tạo và nguyên lý hoạt động của van bướm

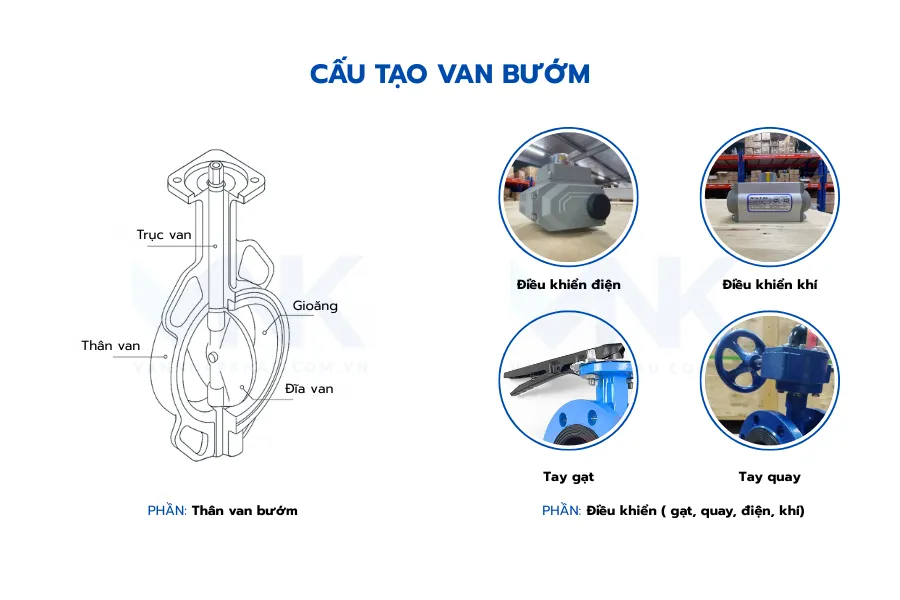

Cấu tạo
Bao gồm 4 bộ phận chính:
a. Phần thân van
Đúc từ vật liệu cao cấp theo khuôn có hình dáng tròn. Quá trình đúc nguyên khối ruột rỗng, tai bích bắt lỗ bulong để cố định vào đường ống.
b. Phần đĩa van (cánh van)
Thông thường sẽ sử dụng cùng chất liệu đúc thân. Tuy nhiên, hình dáng tròn được ép phẳng để tạo góc mở khác nhau khi tiếp xúc trực tiếp với lưu chất.
c. Phần gioăng (làm kín)
Chất liệu chì, Teflon, cao su, PTFE đặt giữa mặt bích cửa van và mặt bích đường ống. Chức năng làm kín, tránh tình trạng rò rỉ cho toàn bộ hệ thống.
d. Phần điều khiển
Có thể vận hành đóng mở thủ công bằng tay gạt hoặc tay quay. Kết hợp bộ điều khiển tự động bằng điện, khí nén đảm bảo kiểm soát lưu chất hiệu quả hơn.
Nguyên lý hoạt động
Sinh ra lực momen xoay bằng cách tác động vào bộ phận điều khiển một lực thích hợp. Lúc này, trục van sẽ nhận lực truyền động từ phần điều khiển và dẫn xuống đĩa van làm cho bộ phận đóng mở dịch chuyển. Các góc đóng hoặc mở cho phép điều tiết dòng chảy lưu chất theo yêu cầu làm việc.
Ngoài ra, với bộ điều khiển tự động thì chúng ta sử dụng bộ tuyến tính vận hành van sẽ có khả năng đóng mở theo góc từ 0 – 90 độ. Cùng xem video dưới đây để có cái nhìn chân thực hơn về cấu tạo và nguyên lý hoạt động của van bướm công nghiệp.
Ưu và nhược điểm của van bướm
Ưu điểm
- Thiết kế đơn giản, nhỏ gọn tiện lợi cho quá trình vận chuyển, lắp đặt cũng như bảo dưỡng và bảo trì.
- Chất liệu chế tạo đa dạng, được kiểm tra cẩn thận, đảm bảo phù hợp với mọi điều kiện môi trường khác nhau trong dân dụng hoặc sản xuất. Ví dụ: inox, gang, nhựa, thép.
- Chức năng đóng mở hoàn toàn hoặc điều tiết dòng chảy lưu chất theo các góc tùy chỉnh của người sử dụng. Hỗ trợ kiểm soát lưu lượng chính xác hơn trong quá trình làm việc.
- Van bướm thủ công bằng tay quay và tay gạt, lắp đặt vận hành đơn giản, dễ dàng, không yêu cầu trình độ kỹ thuật cao, chi phí giá thành đầu tư ban đầu thấp.
- Van bướm tự động bằng điện, khí nén có thời gian đóng mở nhanh, phù hợp với hệ thống có quy mô lớn. Có thể lắp đặt tại nhiều môi trường, vị trí phức tạp như: dưới hầm, trên cao, xa trung tâm.
- Van bướm có thể được sử dụng cho nhiều ứng dụng trong cấp nước, xử lý nước thải, phòng cháy chữa cháy và cung cấp khí đốt. Trong các ngành công nghiệp hóa chất và dầu mỏ, trong các hệ thống xử lý nhiên liệu, phát điện.
- Van bướm cần ít sự hỗ trợ về cấu trúc hơn so với van bi có cùng đường kính.
Nhược điểm
- Do hạn chế của cấu tạo van bướm và vật liệu làm kín nên không phù hợp với hệ thống đường ống dẫn nhiệt độ cao và áp suất cao. Nhiệt độ làm việc chung là dưới 300 độ C và áp lực PN40.
- Hiệu suất làm kín kém hơn van bi và van cầu. Vì vậy nó được sử dụng ở những nơi yêu cầu về độ kín không cao.
Tác dụng chi tiết của từng loại van bướm
Về phân loại van bướm, dựa vào cách thức điều khiển, kiểu lắp, chất liệu và xuất xứ, chúng ta sẽ có các loại van bướm sau:
Van bướm tay gạt
 |
|

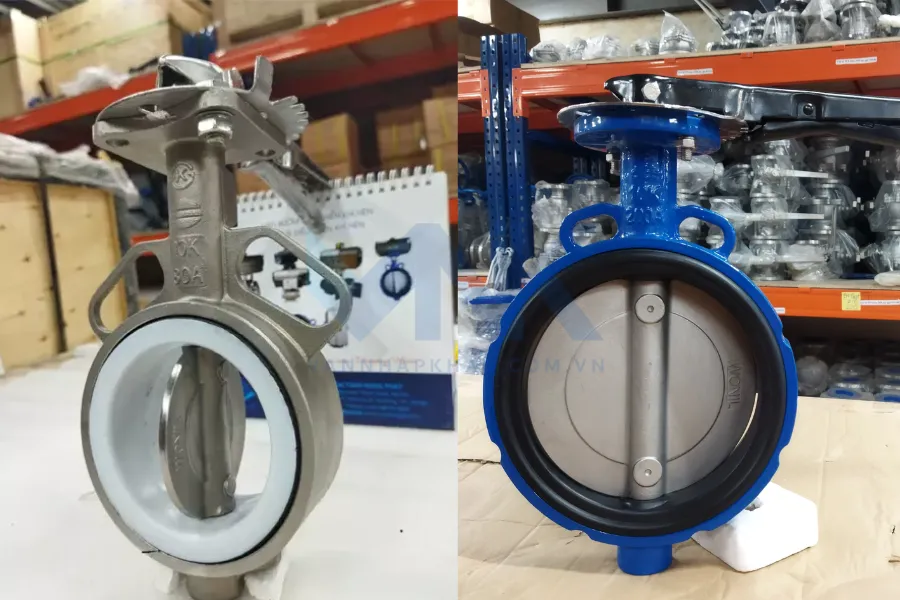

Van bướm tay gạt hay dạng tay kẹp, khi vận hành thao tác đóng mở cần dùng lực của tay để bóp mỏ vịt thoát khỏi phần chốt để có thể thao tác mở đóng được van. Như vậy van bướm tay gạt có kích thước từ DN50 – DN250.

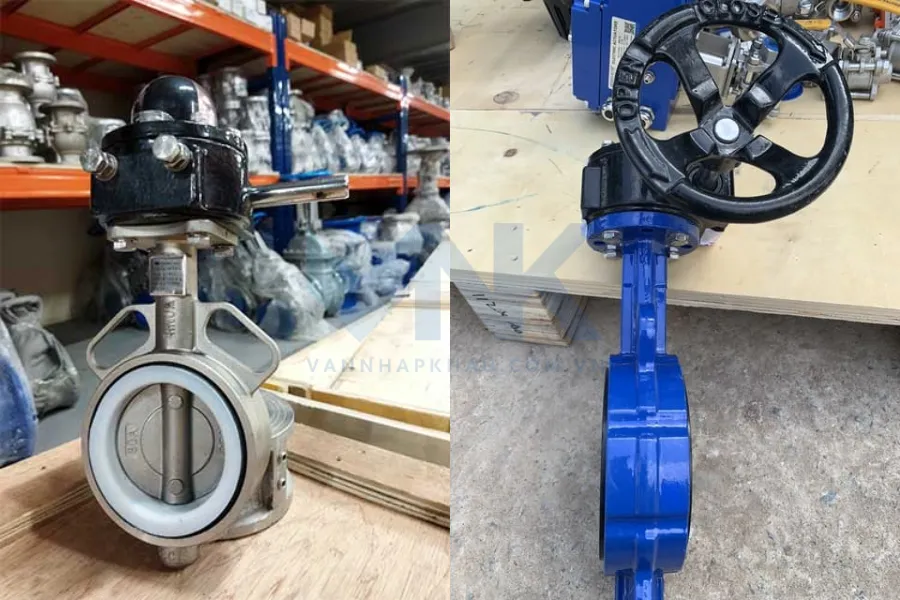

Van bướm tay quay
|
|
Van bướm tay quay còn gọi bằng tên van bướm vô lăng, khi vận hành dùng lực của tay để quay vô lăng sang phải hoặc sang trái cho phép van mở đóng. Vì được hỗ trợ hộp số bi nên vận hành dễ dàng và đơn giản. Như vậy van bướm tay quay có kích thước từ DN100 – DN600.

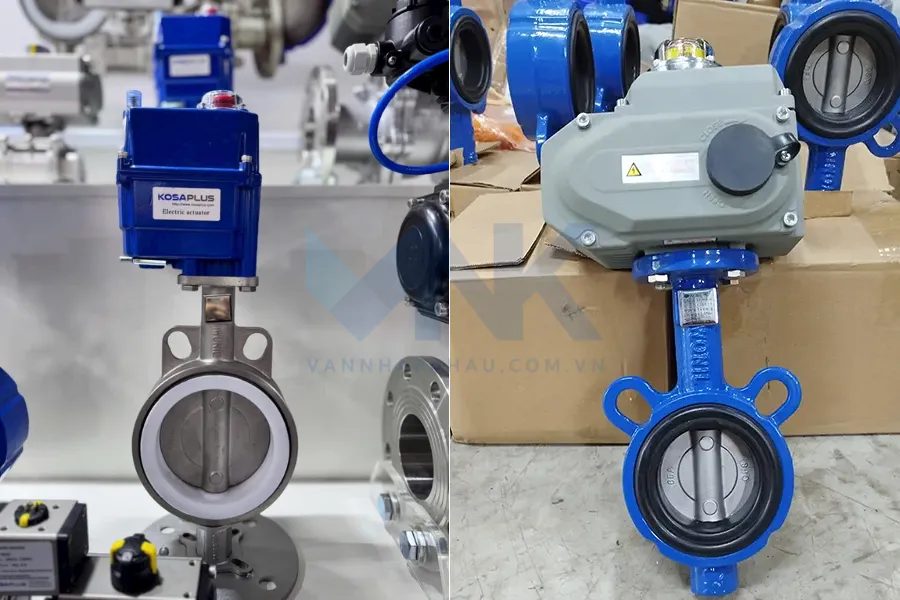

Van bướm điều khiển điện
|
|
Van bướm điều khiển điện tự động vận hành mở đóng nhờ vào động cơ điện (mô tơ điện) khi được cấp nguồn điện áp thích hợp 24V hoặc 220V. Ngoài ra van bướm điện có thể kết nối với tủ điện để điều khiển từ bằng tín hiệu điện. Ưu điểm vận hành đơn giản, phù hợp lắp đặt tại những vị trí phức tạp, có quy mô, hệ thống lớn.

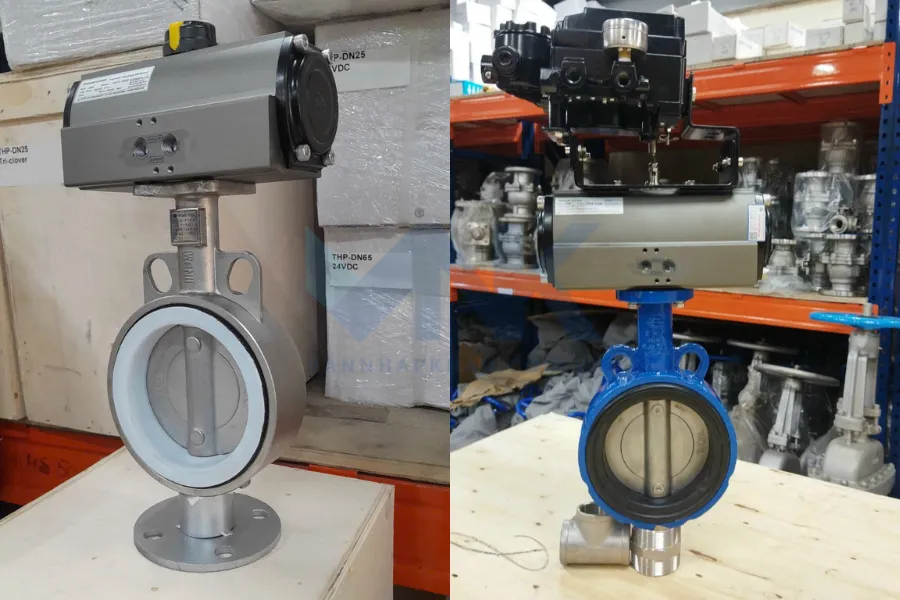

Van bướm điều khiển khí nén
 |
|
Van bướm điều khiển khí nén được điều khiển bằng hệ thống áp lực khí nén tác động cho phép van mở đóng. Với khả năng đóng mở rất nhanh van bướm khí nén được xem là dòng van điều khiển tự động hiệu quả được sử dụng phổ biến nhất hiện nay.
Van bướm hai mặt bích
 |
|

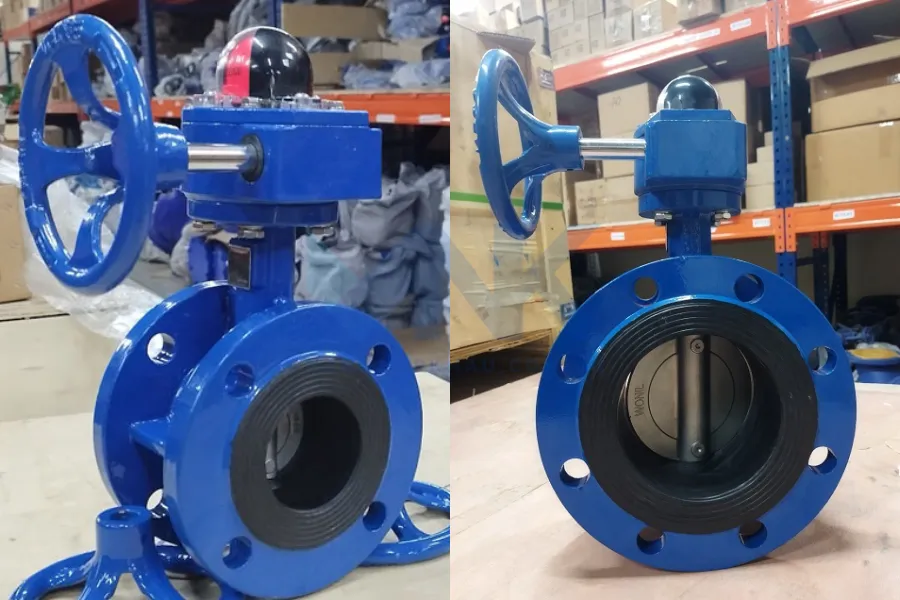

Van bướm hai mặt bích được thiết kế có 2 mặt bích liền với thân van và được đúc nguyên khối từ vật liệu khác nhau theo tiêu chuẩn mặt bích JIS, DIN, BS, ANSI. Kích thước từ DN100 – DN500. Ưu điểm phù hợp với hệ thống có kích cỡ lớn, lắp đặt chính xác, chắc chắn, chịu được lực và làm kín tốt, chống rò rỉ.

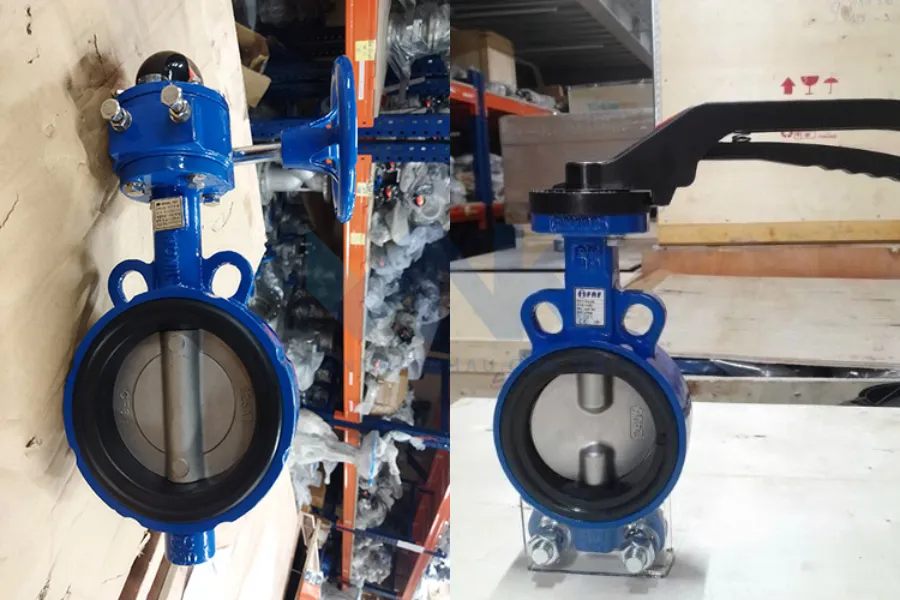

Van bướm dạng wafer
Kiểu kết nối này được thiết kế theo kiểu kẹp và siết chặt. Hiểu đơn giản là van bướm sẽ được kẹp giữa 2 mặt bích và được cố định trên đường ống nhờ việc siết chặt các bulong giữa 2 mặt bích. Ưu điểm giá thành rẻ nhất trong các loại, lắp đặt đơn giản, dễ dàng nên phổ biến, được sử dụng nhiều. Tuy nhiên chỉ phù hợp với hệ thống có quy mô nhỏ hoặc vừa vì khả năng chịu bền, chịu lực không cao.
Van bướm dạng tai bích rút gọn
Van bướm dạng tai bích rút gọn được chế tạo phần thân van bướm có 2 tai bích ở 2 bên đối xứng nhau qua trục van. Khi lắp đặt tai bích sẽ được xỏ bulông và được định vị chính xác, chắc chắn với đường ống.
Van bướm gang
 |
|
Chất liệu chế tạo gang cầu hoặc gang xám có độ cứng cao. Vật liệu gang an toàn nên được sử dụng nhiều trong hệ thống cấp thoát nước sạch phục vụ sinh hoạt hàng ngày, trong các khu công nghiệp, nhà máy. Thân van bướm gang bên ngoài sẽ được sơn phủ một lớp Epoxy chống bám bụi, tăng độ bền và khả năng làm việc tốt trong điều kiện ngoài trời.
Van bướm inox
 |
|

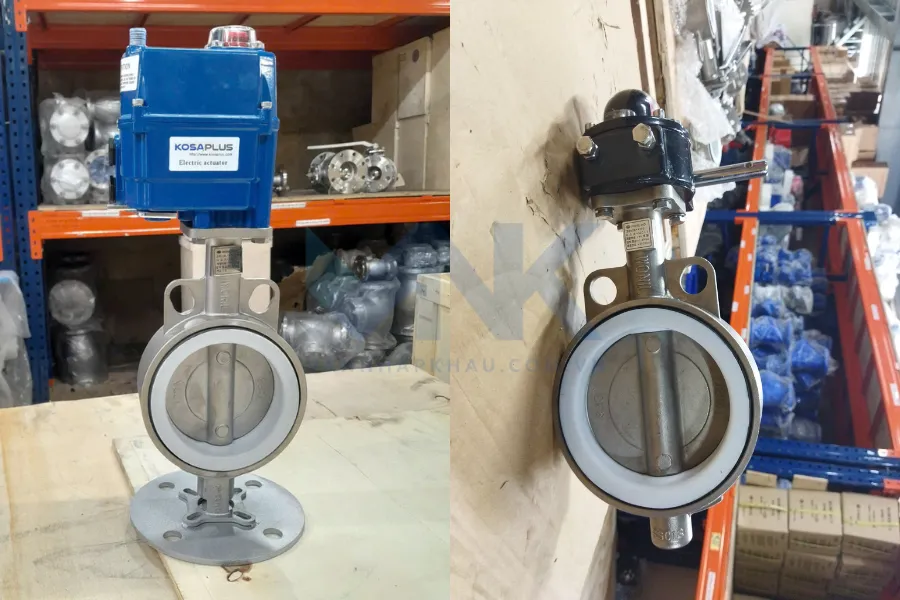

Van bướm inox sử dụng phổ biến tại nhiều công trình, hệ thống: nước, khí nén, hơi nóng, xăng, dầu, gas. Có quy mô kích cỡ từ nhỏ đến lớn, đa dạng. Bởi chất liệu inox không những có độ bền cao, chịu lực tốt, chịu được nhiệt độ cao mà còn chống ăn mòn rất tốt. Tuy nhiên, xét về mặt giá thành so với các loại van chất liệu khác sẽ cao hơn khá nhiều.

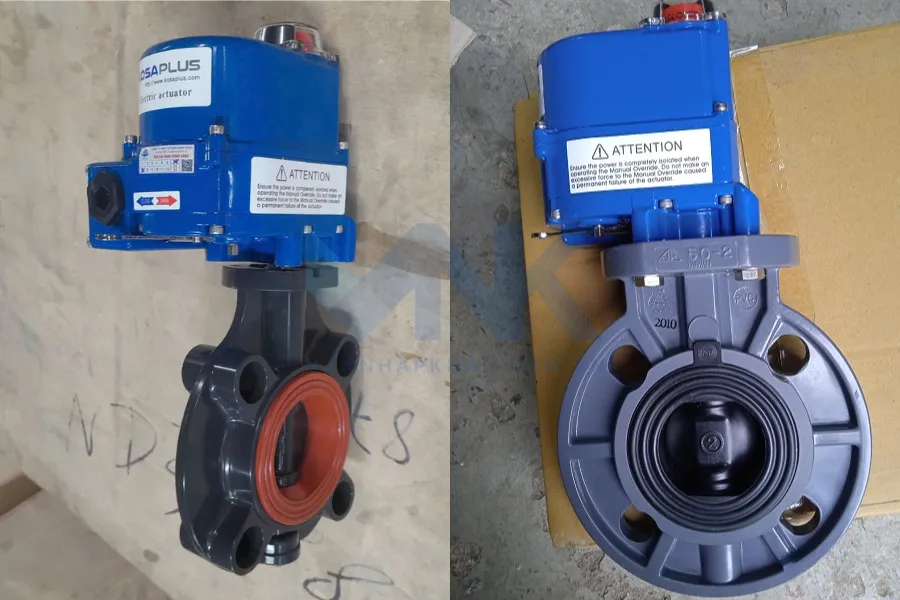

Van bướm nhựa
 |
|
Van bướm nhựa được sản xuất chuyên dụng cho môi trường hóa chất có tính oxy hóa hoặc môi trường nước thải có đặc tính ăn mòn mạnh. Bởi chất liệu nhựa được đánh giá có khả năng chống ăn mòn cực tốt, giá thành hợp lý. Do vậy rất phù hợp cho môi trường sử dụng này. Tuy nhiên, quý khách cần lưu ý khả năng chịu nhiệt, chịu áp lực của nhựa sẽ có giới hạn nhất định.
Van bướm thép

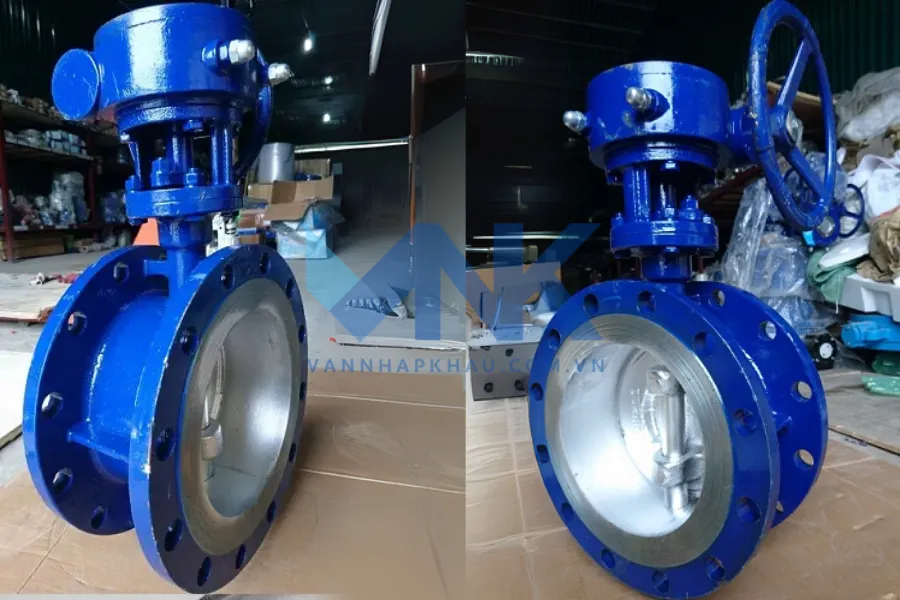

Ưu điểm nổi bật của van bướm thép đó là khả năng chịu được điều kiện nhiệt độ cao, áp lực lớn cực tốt. Toàn bộ thân van, trục van, đĩa van đều được chế tạo bằng chất liệu thép. Môi trường sử dụng đa dạng mặc dù giá thành tương đối cao vẫn được nhiều người dùng lựa chọn.
Ngoài ra, van bướm còn được phân loại dựa vào xuất xứ ví dụ như: Hàn Quốc, Nhật Bản, Đài Loan. Hay thương hiệu như: Wonil, Samwoo, ARV, AUT.
Thương hiệu van bướm nhập khẩu chính hãng độc quyền Tuấn Hưng Phát
Công ty Tuấn Hưng Phát nhập khẩu nhiều mẫu mã đa dạng sản phẩm dòng van bướm. Tuy nhiên, đơn vị chúng tôi có hợp tác và độc quyền phân phối van bướm Wonil Hàn Quốc ở thị trường ngành van Việt Nam.
Các sản phẩm Wonil được thiết kế bởi nhiều chất liệu cao cấp khác nhau, đáp ứng yêu cầu làm việc hiệu quả. Bên cạnh đó, kiểu dáng và kích thước phong phú, giúp quý khách hàng dễ dàng lựa chọn lắp thiết bị phù hợp cho hệ thống.
Ứng dụng của van bướm
Về ứng dụng, với thiết kế đa dạng vật liệu sản xuất, kiểu dáng lắp đặt cùng chức năng đóng mở hoặc điều tiết dòng chảy lưu chất đi qua van hiệu quả. Hiện nay, van bướm được sử dụng khá thông dụng và phổ biến tại nhiều công trình và hệ thống khác nhau. Dưới đây có một số ứng dụng điển hình:
- Trong đường ống hệ thống cấp thoát nước sạch phục vụ sinh hoạt hàng ngày: sử dụng để đóng mở dòng chảy lưu chất.
- Trong hệ thống xử lý nước thải, môi trường hóa chất có tính ăn mòn mạnh, cần thay thế thường xuyên nên sử dụng van bướm chất liệu nhựa có giá thành hợp lý.
- Trong hệ thống hơi nóng tại lò hơi, lò sấy có điều kiện nhiệt độ và áp suất cao. Nên sử dụng van bướm nhựa bộ điều khiển điện hoặc khí nén để đảm bảo an toàn và chính xác.
- Trong hệ thống khí nén, xăng dầu, gas.
- Trong hệ thống phòng cháy chữa cháy.
Bảo trì và bảo dưỡng van bướm
Những chất bám khác nhau hoặc bụi bẩn sẽ có tác động không tốt đến hệ thống trong quá trình vận hành hoặc làm việc. Vì vậy, thực hiện bảo trì van bướm theo chu kỳ 3 – 6 tháng sẽ giảm bớt sự gián đoạn cho quá trình hoạt động. Để làm được điều này, người vận hành cần tuân thủ các lưu ý sau:
- Loại bỏ bụi bẩn bám dính. Thêm dầu để bôi trơn phần van khuỷu hoặc khớp nối. Một số mẫu van bướm cần bôi trơn ở mặt trong.
- Đối với thiết bị van bướm có thời gian sử dụng từ 2 – 3 năm nên kiểm tra tổng thể các bộ phận van như: đĩa van, gioăng làm kín có đáp ứng độ kín khi làm việc hay không. Nếu không còn đáp ứng được yêu cầu làm việc, cần thực hiện sửa chữa hoặc thay thế phù hợp ngay. Tránh tình trạng không mong muốn trong thời gian vận hành.
- Hạn chế đóng mở van bướm ở các góc từ 15 – 75 độ, van dễ bị hư hỏng khi điều tiết như vậy.
- Tiến hành công việc bảo trì theo quy định mà nhà sản xuất đưa ra. Hướng dẫn được tiến hành sau một khoảng thời gian làm việc, theo tiến trình vệ sinh và thay thế chính xác nhất.
