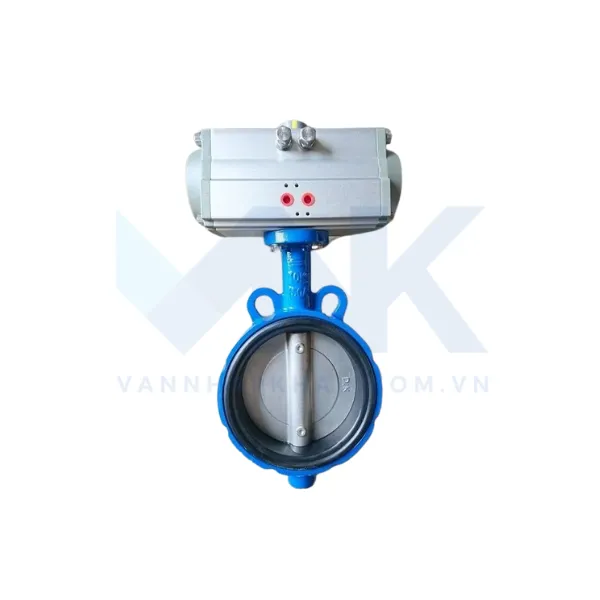

Van bướm điều khiển khí nén Wonil

Dòng van bướm điều khiển khí nén Wonil là một dòng van được sử dụng phổ biến nhất hiện nay. Đây là một dòng van bướm được sản xuất theo tiêu chuẩn tiên tiến của Hàn Quốc. Và giá thành phải chăng phù hợp với mức chi phí vận hành của người dùng. Để hiểu rõ hơn dòng van bướm này, chúng ta cùng nhau đi tìm hiểu nha.

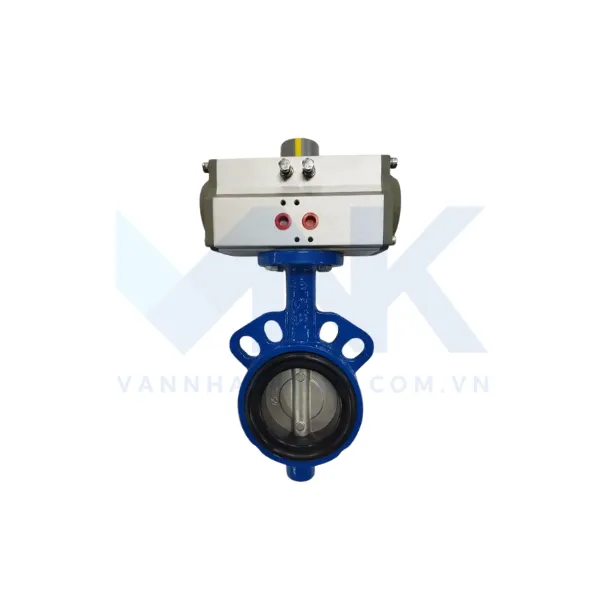

Tìm hiểu van bướm điều khiển khí nén Wonil

Van bướm điều khiển khí nén Wonil là thiết dùng cho các hệ thống đường ống lắp mặt bích, với chức năng mở đóng cho phép lưu chất đi qua hoặc chặn lại. Đĩa van hình tròn ép dạng phẳng xoay 90 độ trong tâm gioăng làm kín là nơi tiếp xúc với lưu chất tại của van nên được gọi là van điều tiết lưu chất lỏng, khí, hơi.

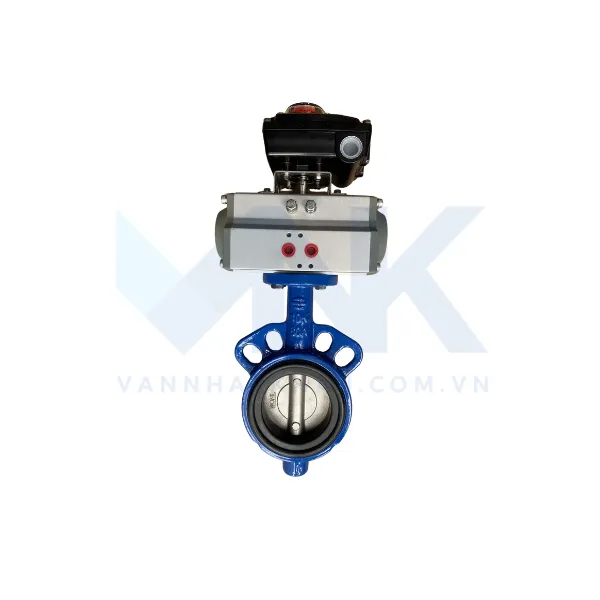

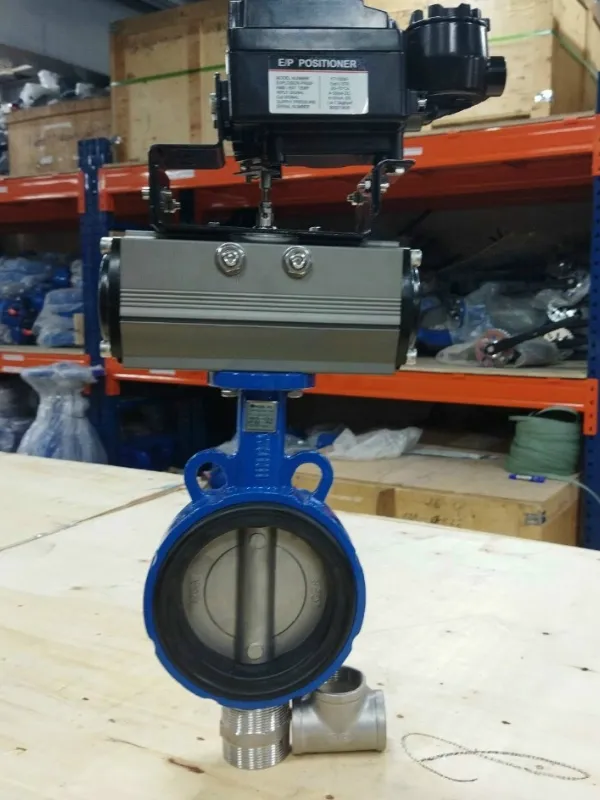

Van bướm điều khiển khí nén là thiết bị dùng bộ truyền động khí nén để tác động lên trục thân van giúp lưu chất đi qua van khi đĩa van nằm trên đường đi của lưu chất. Bộ truyền động khí nén có 2 dạng tác động chính là tác động kép và tác động đơn. Có 2 dạng điều khiển mở/đóng là điều khiển ON/OFF và Tuyến Tính.

Dòng van bướm này có công thức chung là:

Van bướm wonil + Bộ điều khiển khí nén = Van bướm điều khiển khí nén Wonil

Van bướm điều khiển khí nén Wonil là một dòng thiết bị điều chỉnh được độ đóng hoặc mở van, với bộ điều khiển khí nén được sản xuất bởi thương hiệu Wonil đến từ Hàn Quốc. Bộ điều khiển của thương hiệu này được sản xuất dựa trên dây chuyền tiên tiến và được sản xuất đạt tiêu chuẩn Châu Âu và hoàn toàn phù hợp với nhu cầu sử dụng của van bướm tại Việt Nam.

Van bướm Wonil điều khiển khí nén có phần thân được đúc từ chất liệu gang, có phần đĩa van được làm từ inox. Nên thân van bướm có đặc tính là độ bền cao, khi lắp đặt trong hệ thống thì mang đến độ chắc chắn lớn, có độ dày và trọng lượng nặng hơn so với những dòng van bướm khác. Với chất liệu gang nên dòng van bướm này có thể làm việc và chịu được những áp lưc cao, hoạt động tốt trong những môi trường có sự va đập tốt. Với sự đa dạng về kích thước DN50 cho đến DN2000 nên van thích hợp cho việc lắp đặt ở những hệ thống vừa và lớn.

Van bướm điều khiển khí nén Wonil có thể đóng mở theo một góc độ với hướng 1/4 hay còn được hiểu là một góc quay 90 độ. Và với dòng van có đĩa van là inox nên có thể đóng hoặc mở van một cách dễ dàng.

Với bộ điều khiển khí nén thì dòng van này chỉ mất 1 đến 2 giây để có thể mở được van. Và giúp van có thể hoạt động được trơn chu và nâng hiệu quả cao hơn.

Ngoài ra, với bộ điều khiển khí nén thì người dùng còn có thể lựa chọn được những tác động đơn hoặc là tác động kép. Nên tùy vào môi trường cũng như là mục đích sử dụng thì ta có thể lựa chọn dạng tác động.

Thông số kỹ thuật van bướm điều khiển khí nén Wonil

THÔNG SỐ KỸ THUẬT CỦA BỘ ĐIỀU KHIỂN KHÍ NÉN Wonil

• Chất liệu được tạo thành : Hợp kim nhôm cao cấp
• Lớp phủ: EPOXY cao cấp
• Tiêu chuẩn: IP67
• Khí nén áp: 0 – 8bar
• Các kiểu dạng tác động: tác động đơn, tác động kép
• Cách thức điều khiển: ON/OFF hoặc tuyến tính
• Thời gian đóng/mở: 1s – 3s
• Nhiệt độ: 60 độ C
• Thương hiệu/ Hãng: Kosaplus, Haitima, Sypa
• Xuất xứ: Hàn Quốc, Đài Loan

THÔNG SỐ KỸ THUẬT THÂN VAN BƯỚM WONIL

• Vật liệu VAN: Gang, Gang xám
• Các tiêu chuẩn mặt bích: Lắp bích JIS-BS-ANSI-DIN, Wafer
• Áp lực: PN10, PN16, PN25
• Nhiệt độ: 80 độ
• Lưu chất sử dụng: Chất lỏng, hơi khí, hóa chất…
• Hãng: WONIL
• Xuất xứ: Hàn Quốc.
• Bảo hành 12 tháng

LỰA CHỌN THÊM SẢN PHẨM: Van bướm điều khiển bằng khí nén

Đặc điểm của van bướm điều khiển khí nén Wonil

• Dòng van này được sản xuất từ dây chuyền tiên tiến và đạt tiêu chuẩn. Và được sản xuất bởi một thương hiệu nổi tiếng của Hàn Quốc. Nên các sản phẩm đều được đảm bảo về chất lượng và giá cả.
• Được sản xuất với nhiều mẫu mã, với nhiều kích thước và nhiều chất liệu khác nhau nên van bướm đều có kích thước phù hợp với kích thước đường ống. Ngoài ra, với thiết kế nhỏ gọn thì người dùng còn dễ dàng lắp đặt, thay thế hoặc là bảo dưỡng khi mà van gặp sự cố trong quá trình hoạt động.
• Việc sử dụng khí nén và hệ thống cấp khí nén thì van có độ an toàn cao. Nên có thể tránh được những hiện tượng chát nổ hoặc là bị tắc nghẽn làm gián đoạn quá trình hoạt động.
• Dòng van bướm điều khiển khí nén Wonil được nhập khẩu chính hãng, đảm bảo về chất lượng và uy tín. Nên khi sử dụng van bướm trong một thời gian dài thì van vẫn có độ bền bỉ cao và tuổi thọ của van vẫn được đảm bảo.

Đặc điểm cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén Wonil

Cấu tạo van bướm điều khiển khí nén Wonil

Với dòng van bướm điều khiển khí nén Wonil thì nó được cấu tạo từ hai bộ phận chính. Cụ thể như sau:

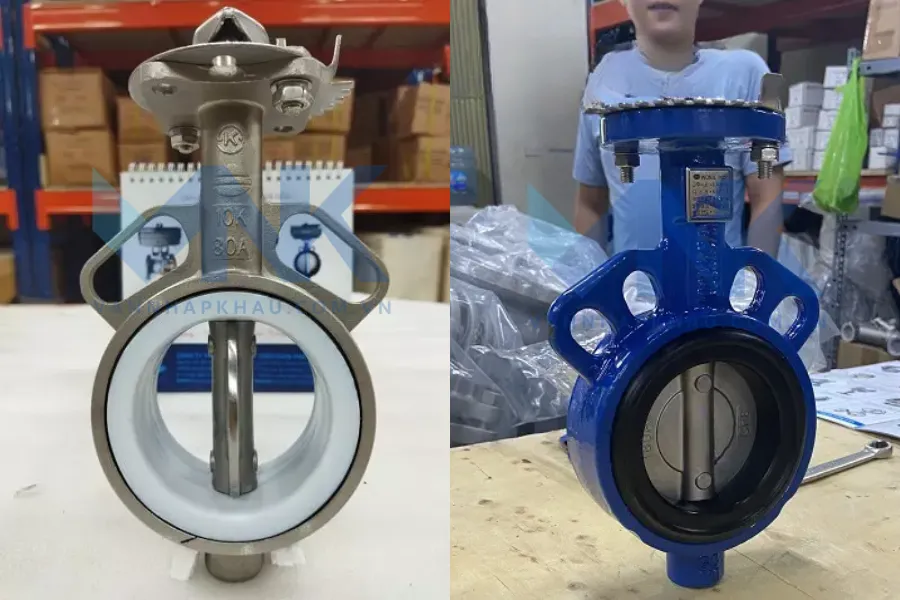

Bộ phận van bướm cơ

Với bộ phận này thì nó được làm từ nhiều chất liệu khác nhau như: inox, nhựa hoặc là thép.,,, Nên bộ phận này có thể sử dụng được trong những môi trường khác nhau, từ môi trường hơi nước, khí, hơi nóng… thì van đều có thể sử dụng được.

Ngoài ra, bộ phận thân van bướm này còn được sản xuất theo tiêu chuẩn để có thể phù hợp được với bộ điều khiển khí nén. Với bộ phận này thì người dùng có thể lựa kích thước cũng như là chất liệu phù hợp với ứng dụng của hệ thống.

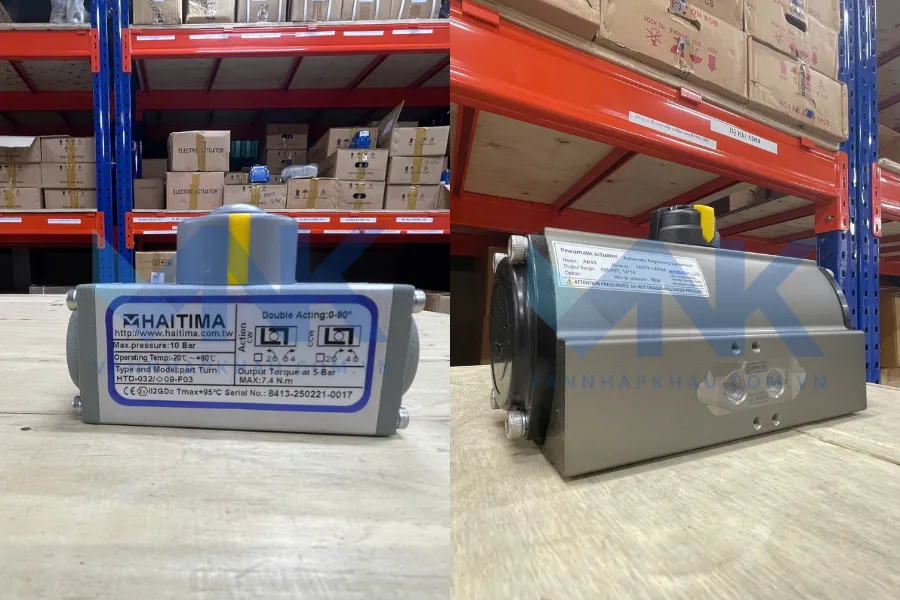

Bộ điều khiển khí nén

Bộ điều khiển khí nén hay còn có tên gọi khác như là xi lanh khí nén, động cơ khí nén. Và lớp ngoài của bộ điều khiển được chế tạo từ chất liệu hợp kim nhôm. Đây là một hợp chất có đặc tính là chống được sự va đập, chống được sự oxy hóa, độ ăn mòn mạnh từ lưu chất. Và bộ điều khiển được hoạt động với hai dạng chính là: tác động đơn và tác động kép. Và điều này người dùng có thể lựa chọn để phù hợp với nhu cầu sử dụng.

Nguyên lý hoạt động của van bướm điều khiển khí nén Wonil

Như đã nói ở trên thì dòng van bướm này được hoạt động theo hai kiểu là: tác động đơn và tác động kép. Để giúp quý khách hiểu rõ hơn thì chúng ta cùng theo dõi ở dưới đây nhé!

Van bướm điều khiển khí nén Wonil dạng tác động đơn

Với dòng van bướm điều chỉnh sự đóng mở theo tác động đơn thì nó được cấu tạo theo dạng lò xo phản hồi. Và khi cấp nguồn khí thì khí nén sẽ được đưa vào một đường chính. Cùng lúc đó thì có một áp lực của khí nén sẽ tác động vào piston để có thể dịch chuyển được sang hai và giúp ép lò xo lại. Trong quá trình thực hiện thì khí nén sẽ luôn được cấp lại để có thể giúp van nằm ở trạng thái mở. Còn khi ta ngừng cấp khí nén vào lò xo thì tác dụng của lực đẩy cho piston sẽ làm cho nó quay trở lại và giúp van trở về trạng thái đóng.

Van bướm điều khiển khí nén Wonil dạng tác động kép

Loại này thì ta cần thực hiện quá trình cấp khí nén 2 lần và được chia theo quá trình đóng hoặc là mở. Và khi cấp thì nó sẽ được đưa vào hai cửa khí nén theo hai quá trình riêng biệt. Và cụ thể như sau:

• Khi hoạt động động van thì ta sẽ cấp một lượng khí nén nhất định đi vào cửa A piston để có thể dịch chuyển được xi lanh. Và trục van sẽ được nhận tín hiệu và trục động cơ sẽ được xoay theo một góc 90 độ. Và quá trình mở van được bắt đầu.
• Còn khi ta cấp một lượng khí nén vào cửa B thì piston sẽ được chuyển động lại. Trục động cơ này sẽ được quay ngược lại theo góc 90 độ. Nó sẽ làm cho van đóng lại và sau mỗi quá trình thì động cơ sẽ được khóa vị trí.

Và với kiểu tác động kép này thì ta không cần cấp lượng khí nén liên tục để có thể duy trì được quá trình đóng hoặc là mở van.

Một số loại van bướm điều khiển khí nén Wonil

Để có thể giúp quý khách biết được các dòng van có chất liệu phù hợp với môi trường hoạt động thì bạn đừng bỏ qua mục này nhé!

Van bướm điều khiển khí nén Wonil dạng gang

Đây được xem là một dòng van bướm được sử dụng phổ biến hiện nay thì chất lượng và giá cả tốt. Và với chất liệu gang thì dòng van có thể sử dụng được trong nhiều môi trường khác nhau như: nước, hóa chất. Và sự đa dạng về chất liệu nên được ứng dụng nhiều lĩnh vực khác nhau.

Van bướm inox điều khiển khí nén Wonil

Với loại này thì thường được chế tạo từ inox 201, 304, 316 và được lắp thêm một lớp gioăng. Với những yếu tố trên thì van có khả năng chống ăn mòn và chống chịu được những môi trường có hóa chất độc hại. Vì vậy mà loại van bướm inox này được sử dụng cho nước thải, nhà máy hóa chất,…

Van bướm điều khiển khí nén Wonil dạng nhựa

Với loại nhựa PVC, uPVC nên được sử dụng rộng rãi với quy mô lớn. Với chất liệu này thì những hệ thống có dòng lưu chất độc hại thì vẫn có thể sử dụng được. Loại nhựa có đặc tính chống ăn mòn, chống bám bẩn, chống được sự oxy hóa… Ngoài ra với sự đa dạng về chất liệu nên dòng van có thể lắp đặt được trong những hệ thống lớn.

Địa chỉ van bướm điều khiển khí nén Wonil

Đến với đơn vị Tuấn Hưng Phát thì quý khách yên tâm về chất lượng của van bướm điều khiển khí nén Wonil cũng như là các dòng van khác. Các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp nên giá thành luôn được đảm bảo. Với những chính sách ưu đãi về: chính sách bảo hành, cung cấp đầy đủ giấy tờ, luôn sẵn sàng kích thước, chất liệu và mẫu mã khác nhau. Vì vậy, để lựa chọn được một dòng van phù hợp với hệ thống, thì quý khách có thể liên hệ với chúng tôi qua số điện thoại. Để được chuyên viên kỹ thuật tư vấn và báo giá nhanh chóng.
