Van điện từ

Thông số van điện từ:

Thông tin	Chi tiết
Kích cỡ	DN15 – DN50
Chất liệu thân	Đồng, inox, nhựa
Điện áp	220VAC / 24V
Dạng van	Thường đóng, thường mở
Kết nối	Lắp ren, lắp bích
Gioăng làm kín	PTFE
Nhiệt độ làm việc	-5°C đến 80°C
Áp lực làm việc	0.5 – 7 bar
Môi trường lưu chất	Nước, hơi, khí nén
Xuất xứ	Hàn Quốc, Đài Loan, Nhật Bản

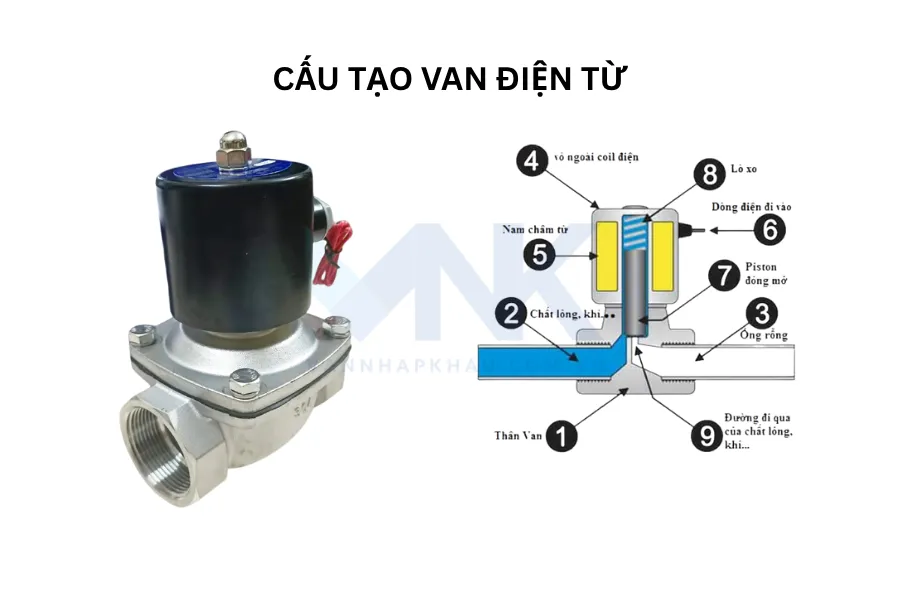

Cấu tạo van điện từ

Cấu tạo solenoid đơn giản gồm các bộ phận chính như sau:

• Cuộn hút van điện từ

Cuộn hút van điện tử hay còn gọi là cuộn coil là sợi dây kim loại dẫn điện tốt bằng đồng nguyên chất hoặc nhôm và được xoắn, cuộn thành nhiều vòng. Hình dạng hình trục và được lắp đặt xung quanh trục van. Chức năng sinh ra từ trường để van hoạt động đóng mở dòng chảy lưu chất. Nguồn điện sử dụng 24V hoặc 220V và có thể tháo rời thay thế dễ dàng từng bộ phận.

• Thân van điện từ

Chất liệu chế tạo gang, đồng, thép, inox hoặc nhựa, bên ngoài có sơn Epoxy cách điện để tăng độ bền và đảm bảo an toàn. Chức năng chính bảo vệ các bộ phận bên trong. Hai cửa ra và cửa vào được thiết kế với dạng lắp ren và dạng lắp bích cho các tiêu chuẩn JIS, ANSI, DIN, BS.

• Màng van (đĩa van)

Hay còn gọi là màng chắn, màng ngăn điện từ, hình dạng tròn, chất liệu inox hoặc cao su, kim loại có độ bền bỉ tốt, chống ăn mòn. Nhiệm vụ của màng ngăn là tiếp xúc trực tiếp và đóng, mở van. Vị trí lắp đặt bên trong thân van, có lò xo đàn hồi phía dưới và trong trục van giúp chịu lực tác động và thực hiện mở, đóng van.

• Ty van

Là hệ thống truyền động tác động trực tiếp đến quá trình đóng và mở của van. Ty van là thanh kim loại cứng, bền bỉ, chống mài mòn, 1 đầu được gắn với màng van, đầu còn lại gắn với lò xo đàn hồi.

• Lò xo đàn hồi

Là bộ phận có vai trò quan trọng với chức năng đưa van về vị trí ban đầu khi ngừng cấp điện. Đồng thời, còn giúp duy trì trạng thái ổn định của van, đảm bảo van không tự mở hoặc đóng ngoài ý muốn.

• Gioăng làm kín

Chất liệu cao su có độ đàn hồi tốt giúp làm kín, ngăn sự rò rỉ lưu chất ra bên ngoài. Đặc biệt còn giúp duy trì áp suất bên trong van được ổn định.

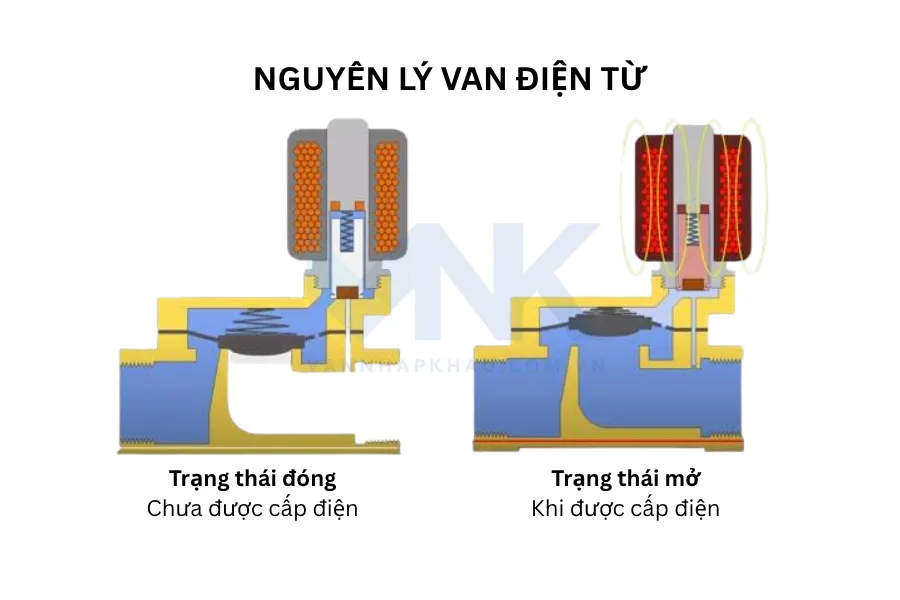

Nguyên lý van điện từ

Về nguyên lý hoạt động của van solenoid, với 2 dạng thường đóng và thường mở sẽ có sự khác nhau cơ bản. Cụ thể như sau:

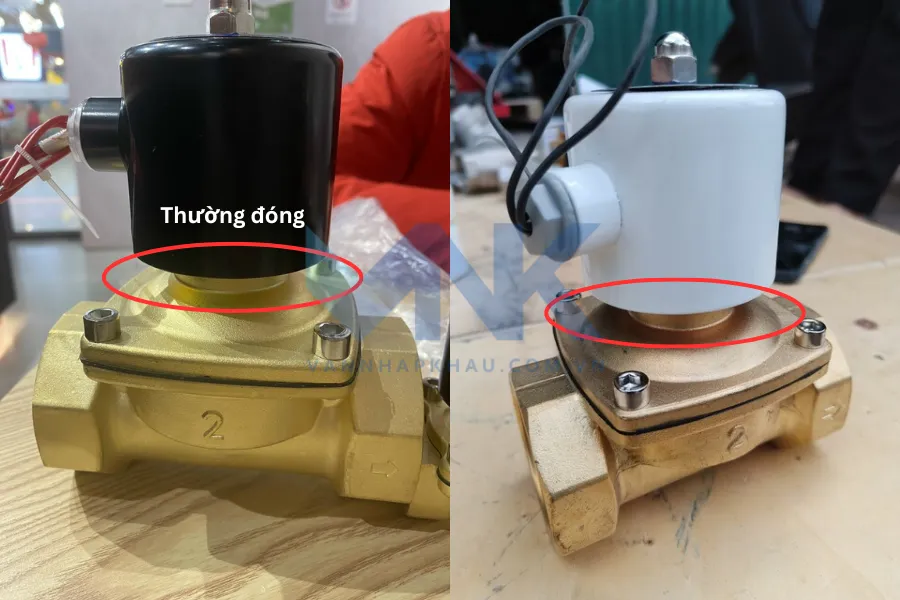

Dạng van điện từ thường đóng (NC)

Với loại van này, ở trạng thái bình thường van sẽ luôn ở vị trí đóng, màng van che kín khe hở ở đoạn thân van, ngăn không cho lưu chất đi qua. Tiến hành cấp nguồn điện áp phù hợp vào cuộn coil, cuộn coil sẽ sản sinh ra từ trường hút ty van, màng van lên trên và ép lò xo đàn hồi lại. Lúc này sẽ tạo ra khe hở trên thân van cho phép lưu chất đi qua, van ở trạng thái mở.

Khi ngắt nguồn điện, cuộn coil không sinh ra từ trường, lực hút mất đi, lò xo đàn hồi sẽ đẩy ty van, màng van hạ xuống và che kín khe hở trên thân van, ngăn không cho lưu chất đi qua. Van lúc này ở trạng thái đóng.

Dạng van điện từ thường mở (NO)

Cơ chế hoạt động của dạng thường mở ngược lại hoàn toàn với dạng thường đóng, ở trạng thái bình thường van luôn mở, cho phép lưu chất đi qua. Khi cấp điện vào cuộn coil, lực hút từ trường sẽ đẩy ty van, màng van xuống, ép lò xo đàn hồi lại. Kết quả màng van sẽ che kín khe hở trên thân van, tạo trạng thái đóng, ngăn không cho lưu chất đi qua.

Khi ngừng cấp điện, lực hút từ trường mất đi, lò xo đàn hồi sẽ đẩy ty van, mang van lên trên, tạo khe hở trên thân van, cho phép lưu chất đi qua. Van ở trạng thái ban đầu, luôn mở.

Đánh giá chi tiết ưu nhược điểm của van solenoid

Ưu điểm

• Thời gian đóng/mở rất nhanh, chưa đến 1 giây nên phù hợp với các hệ thống yêu cầu tốc độ và độ chính xác cao.
• Có độ bên cao, được đúc nguyên khối, bền vững chắc chắn, chất liệu chế tạo đa dạng inox, đồng, gang, nhựa đáp ứng tốt nhiều môi trường lưu chất khác nhau.
• Thiết kế nhỏ gọn, cấu tạo đơn giản, dễ dàng lắp đặt và thay thế hơn nhiều so với các loại van điều khiển khác.
• Vận hành tự động, tích hợp được vào hệ thống điều khiển tự động PLC.
• Tiết kiệm điện, chỉ tiêu thụ điện năng cho một chu trình đóng hoặc mở van.
• Nguồn điện áp sử dụng 12V, 24V, 220V, 380V thông dụng tại nhiều khu vực, tiện lợi lắp đặt.
• Kiểu kết nối với đường ống dạng lắp ren hoặc lắp bích tùy thuộc kích cỡ van và nhu cầu của hệ thống.
• Giá thành rẻ hơn các loại van điều khiển tự động khác.
• Được ứng dụng rộng rãi trong nhiều hệ thống, môi trường lưu chất: nước, hơi nóng, khí nén, dầu, gas, hóa chất…

Nhược điểm

• Không điều dùng cho điều tiết lưu lượng.
• Không dùng cho lưu chất lỏng chứa rác thải, tạp chất vì thiết nhỏ khí có rác van sẽ dễ bị kẹt khi vận hành.
• Phụ thuộc hoàn toàn vào nguồn điện nên cần nguồn điện ổn định, đúng thông số với hệ thống.
• Hạn chế sử dụng van trong hệ thống có tần suất cao, môi trường khắc nghiệt.

Van điện từ có mấy loại? Cách phân biệt nhanh nhất

Các loại solenoid valve được phân loại đa dạng theo nhiều tiêu chí khác nhau: cơ chế hoạt động, chất liệu, xuất xứ. Dưới đây là phân loại cụ thể:

Theo kiểu kết nối

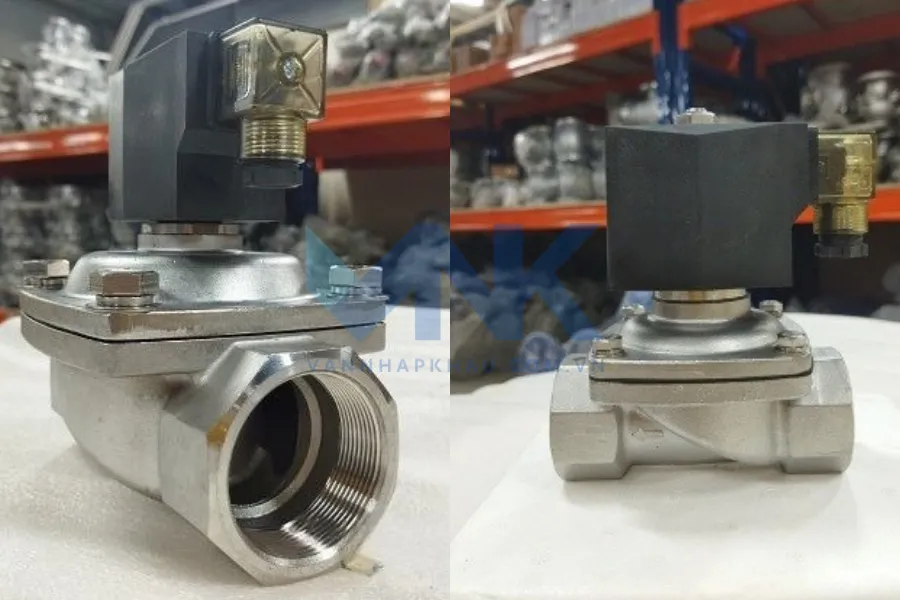

Van solenoid lắp ren

Van điện từ lắp ren là loại dùng cho các hệ thống đường ống có kích thước nhỏ từ DN6, DN10, DN15, DN20, DN25, DN32, DN40, DN50 với kiểu kết nối lắp ren 2 đầu. Ưu điểm giá thành rẻ, dễ dàng lắp đặt, chỉ cần vặn chặt đúng khớp ren và làm kín bằng băng tan. Được thiết kế đa dạng nhiều chất liệu inox, gang, thép, nhựa. Chức năng có 2 dạng thường đóng và thường mở. Dùng chơi hơi nóng hoặc cho nước. Coil sử dụng điện 24V hoặc 220V. Xuất xứ từ Hàn Quốc, Đài Loan, Nhật Bản…

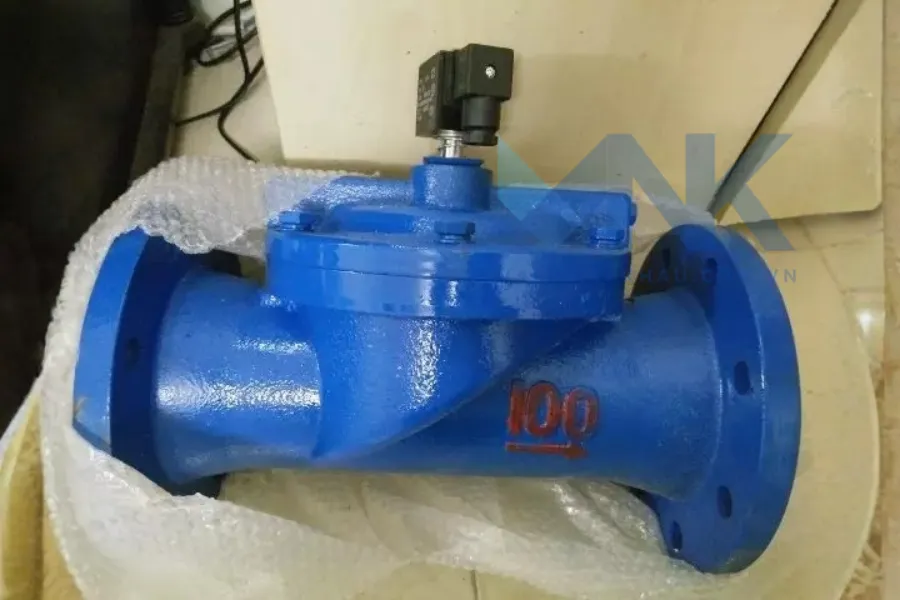

Van điện từ lắp bích

Van điện từ lắp bích là loại van dùng cho đường ống lớn lắp cho mặt bích đa tiêu chuẩn, kiểu kết nối lắp bích 2 đầu. Ưu điểm làm kín tốt, chắc chắn, chịu áp lực cao, chống rò rỉ lưu chất ra bên ngoài. Tuy nhiên, so với dạng lắp ren giá thành cao hơn, lắp đặt phức tạp hơn nhưng hơn hẳn về độ an toàn, khả năng làm kín và đáp ứng tốt hệ thống rung lắc, điều kiện áp lực cao.

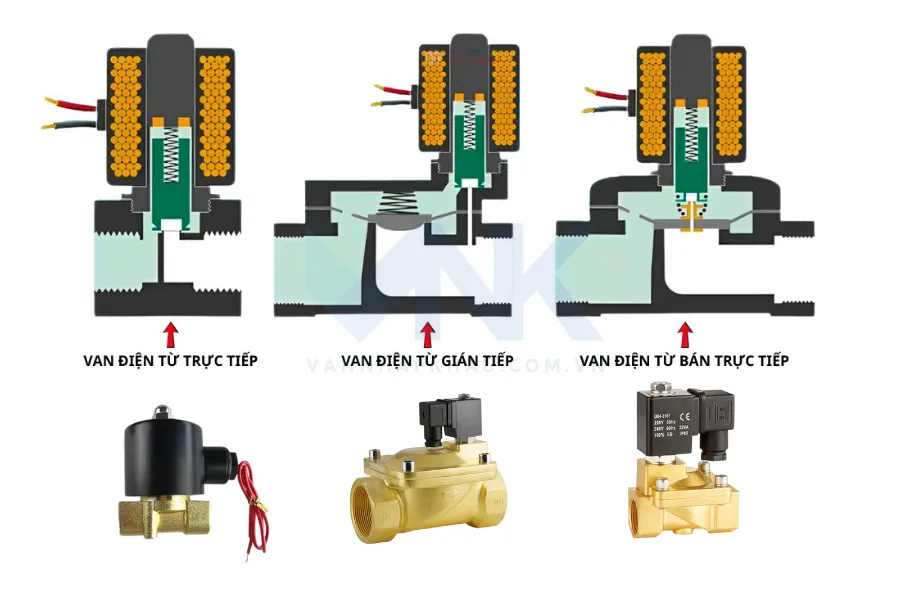

Theo cơ chế hoạt động

Van điện từ hoạt động trực tiếp

Van solenoid hoạt động trực tiếp là loại van vẫn hoạt động tốt mặc dù không có sự chênh áp suất giữa đầu vào và đầu ra. Chỉ cần cấp điện là van mở (đối với van thường đóng), và ngược lại với van thường mở. Do đó, được ứng dụng vào các hệ thống không có sự chệnh lệc áp suất giữa đầu vào và đầu ra, hoặc chênh lệch không đáng kể. Tuy nhiên chỉ được sử dụng trong môi trường có áp lực thấp dưới 16 bar và được sản xuất size nhỏ.

Van điện từ hoạt động gián tiếp

Van điện từ hoạt động gián tiếp là loại van sử dụng áp suất chênh lệch của môi chất của đầu vào và đầu ra để đóng và mở. Yêu cầu hệ thống lắp đặt chênh áp tối thiểu yêu cầu 0.5 bar, kích cỡ van từ DN25 trở lên, hệ thống áp lực >16 bar. Ưu điểm các van điện từ hoạt động gián tiếp cho tốc độ dòng chảy cao và có thể hoạt động ở phạm vi áp suất và nhiệt độ cao hơn, với mức tiêu thụ điện năng thấp hơn so với van hoạt động trực tiếp.

Van điện từ hoạt động bán trực tiếp

Là loại van điện từ kết hợp các đặc tính của van trực tiếp và gián tiếp nên cho phép làm việc không cần có sự chênh áp, nhưng van vẫn cho tốc độ dòng chảy cao. Về cấu tạo van nhìn tương tự như van gián tiếp và có một màng ngăn di động với một khe hở và các khoảng áp suất ở cả hai bên. Khác biệt ở chỗ piston điện từ được kết nối trực tiếp với màng. Khi vận hành piston sẽ được nâng lên và tác động làm màng van nâng lên.

Đồng thời, piston sẽ mở 1 lỗ thứ 2 với đường kính lớn hơn lỗ đầu tiên. Lúc này, áp suất bên trong buồng phía trên màng sẽ giảm, màng van được nâng lên nhờ piston cùng sự chênh lệch áp suất.

Theo kiểu hoạt động

Van điện tử thường đóng NO

Dòng van này được thiết kế ở trạng thái bình thường van luôn đóng, khi cấp điện có từ trường sinh ra trục van mới truyền tác động giúp mở van. Khi muốn van về vị trí đóng chỉ cần ngừng cấp điện, van sẽ tự động đóng. Trên thị trường hiện nay, đây là loại van thông dụng, được sử dụng nhiều trong các hệ thống, nhà máy sản xuất. Nhờ chức năng luôn đóng, chỉ mở khi cần thiết

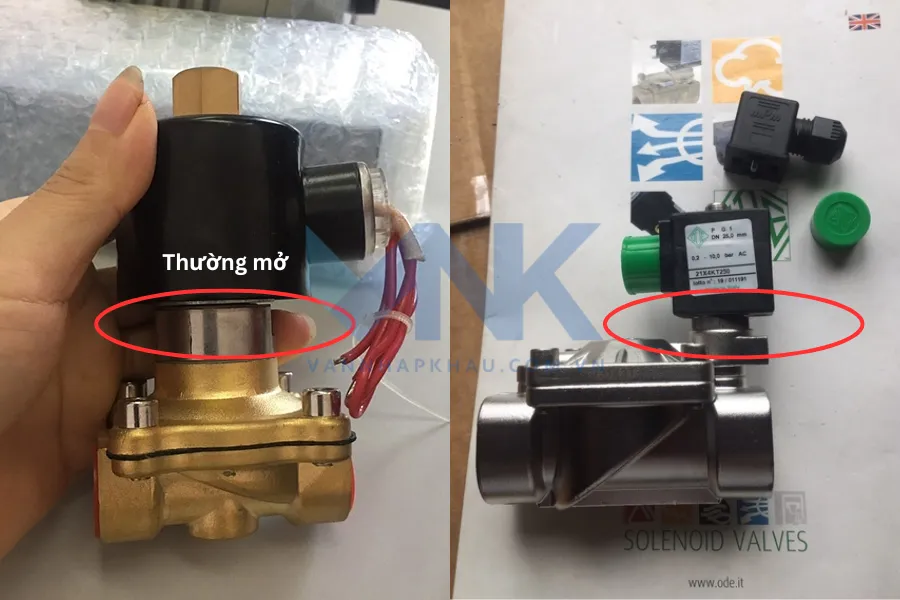

Van điện từ thường mở NC

Van điện từ thường mở thường chỉ được lắp đặt trong hệ thống có nhu cầu mở thường xuyên và chỉ đóng khi cần thiết. Bởi cơ chế hoạt động của van, ở trạng thái bình thường van luôn mở, khi được cấp điện, van mới chuyển sang trạng thái đóng, khi ngắt điện van sẽ quay về vị trí mở ban đầu. Do đó, hiện nay loại van này được sử dụng khá ít vì không có nhiều hệ thống cần sử dụng.

Cung cấp Van điện từ số lượng lớn cho mọi công trình – VannhapkhauTHP luôn sẵn sàng!

Theo môi trường sử dụng

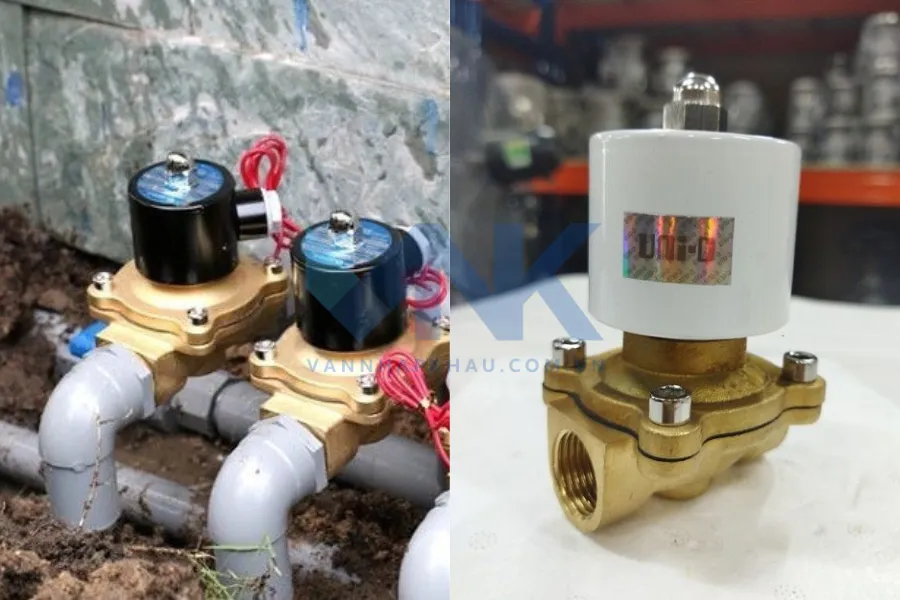

Van điện từ nước

Van điện từ nước là loại van chuyên dùng cho môi trường nước, nước sinh, nước thải, hóa chất, môi chất lỏng (không chưa rác bẩn). Nhiệt độ chịu được của loại van này < 80 độ C. Kích thước đa dạng từ DN6 – DN200. Điện 24V hoặc 220V. Cấu tạo từ inox, đồng, nhựa. Chức năng thường đóng hoặc thường mở. Đây là dòng van điện tử chỉ dùng cho chất lỏng, khí có nhiệt độ thấp.

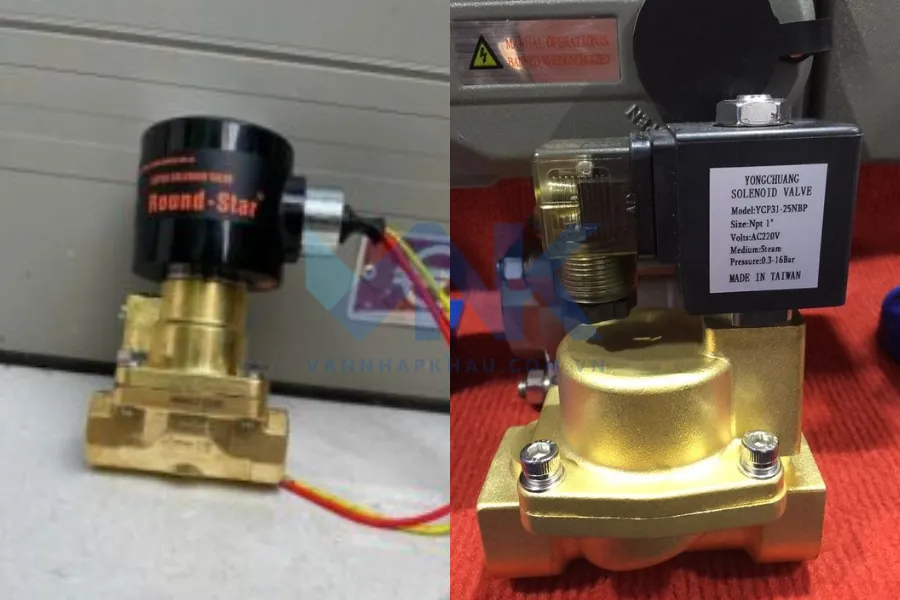

Van điện từ hơi nóng

Van điện từ hơi là loại van chuyên dùng cho hơi nóng, hơi lạnh, lò hơi, nồi hơi, ống dẫn hơi nhiệt độ cao, hơi lạnh. Nhiệt độ chịu được lên đến 180 độ C và nhiệt âm -10 độ C. Đặc điểm nhận diện nhìn vào thân van thường thì van điện từ hơi nóng có phần cổ cao và thân to hơn do cấu tạo để phù hợp với lưu chất hơi nóng lạnh. Chất liệu van được làm từ inox hoặc đồng. Dạng thường mở hoặc thường đóng, coil điện 24v, 220V.

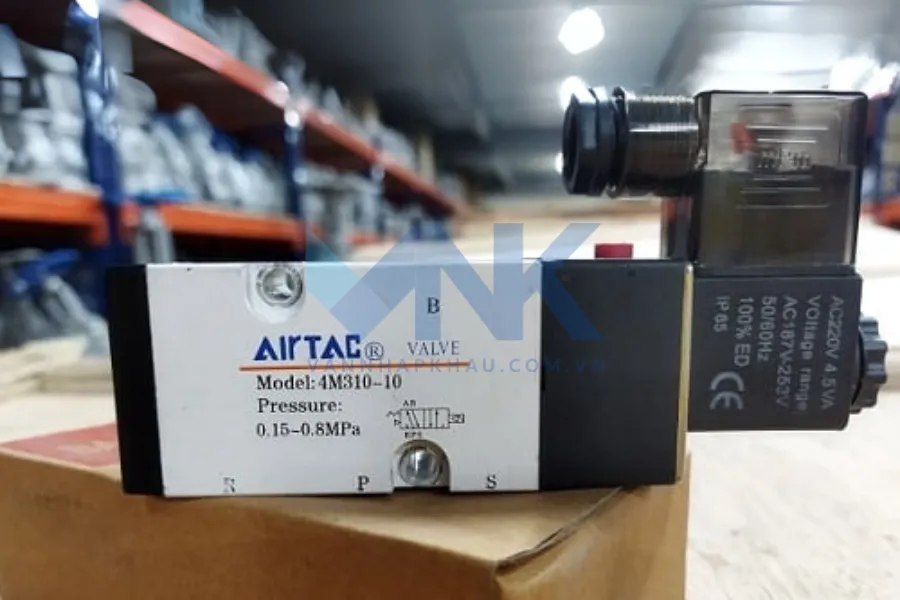

Van điện từ khí nén

Là dòng van được sản xuất chuyên dụng cho hệ thống khí nén, không dùng cho nước hoặc dầu. Cơ chế hoạt động điều khiển khí nén bằng tín hiệu điện thông qua cuộn coil điện từ. Khi được cấp điện cuộn coil tạo ra lực từ hút màng van, làm thay đổi trạng thái đóng, mở của van. Chất liệu sản xuất inox, đồng, dạng van thường đóng hoặc thường mở, kích cỡ đa dạng.

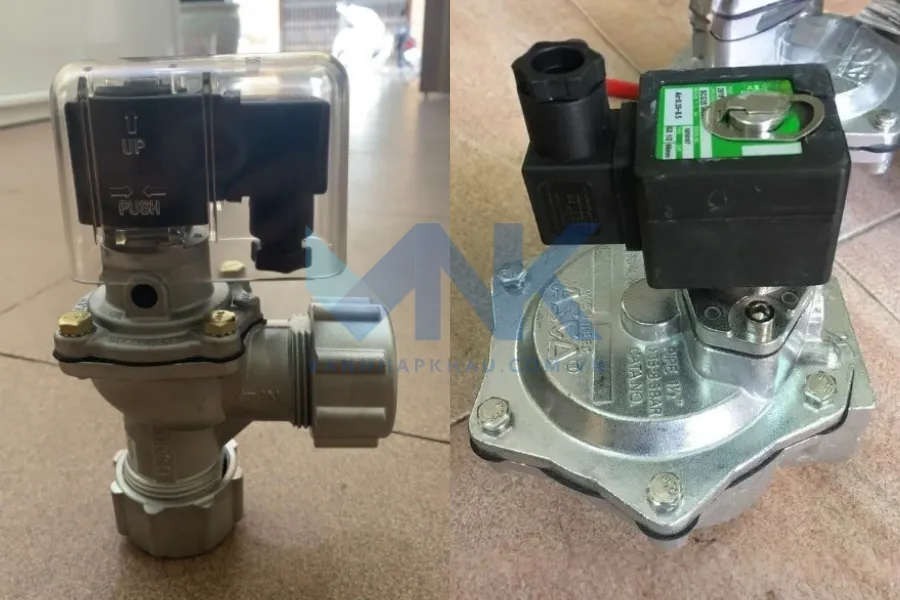

Van điện từ rủ bụi

Van điện từ rủ bụi hay còn gọi van xả tro là một loại van sử dụng để thu hồi, xả bụi công nghiệp, thường được sử dụng trong các nhà máy sản xuất xi măng, nhà máy gạch.Khi sử dụng loại van này bụi sẽ được gom vào túi lọc bụi và xả ra môi trường một cách nhanh chóng. Thiết kế van có dạng NC hoặc NO. Kích thước DN15 – DN50, đa dạng chất liệu, xuất xứ Đài Loan, Hàn Quốc.

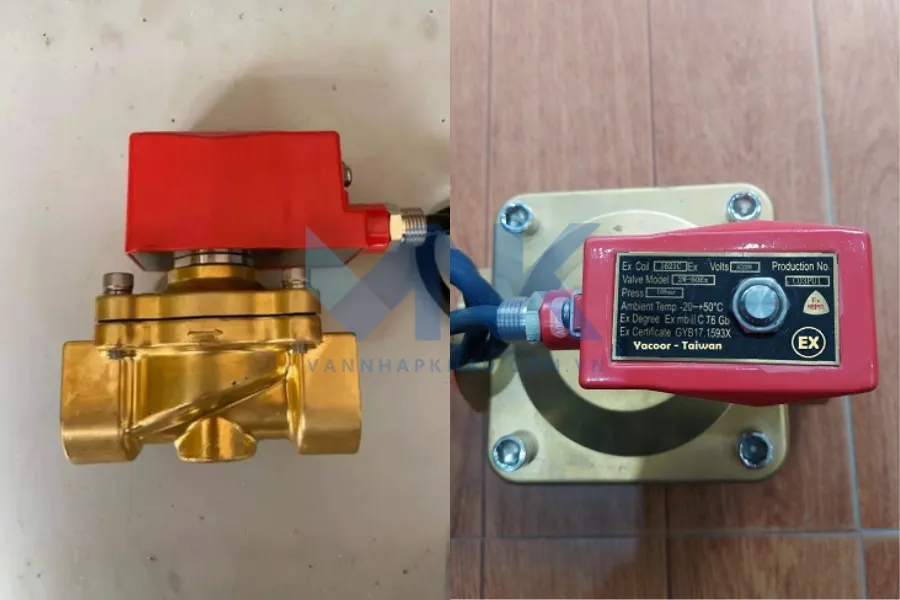

Van điện từ chống cháy nổ

Van điện từ chống cháy nổ có khả năng chống cháy nổ theo tiêu chuẩn ATEX, có thể giảm thiểu nguy cơ, phòng ngừa tối đa và ứng phó kịp thời với sự cố cháy nổ. Đây là sản phẩm chuyên dùng cho hệ thống có nguy cơ cháy nổ cao được thiết kế coil điện chống cháy nổ của Châu Âu.

Theo chất liệu van

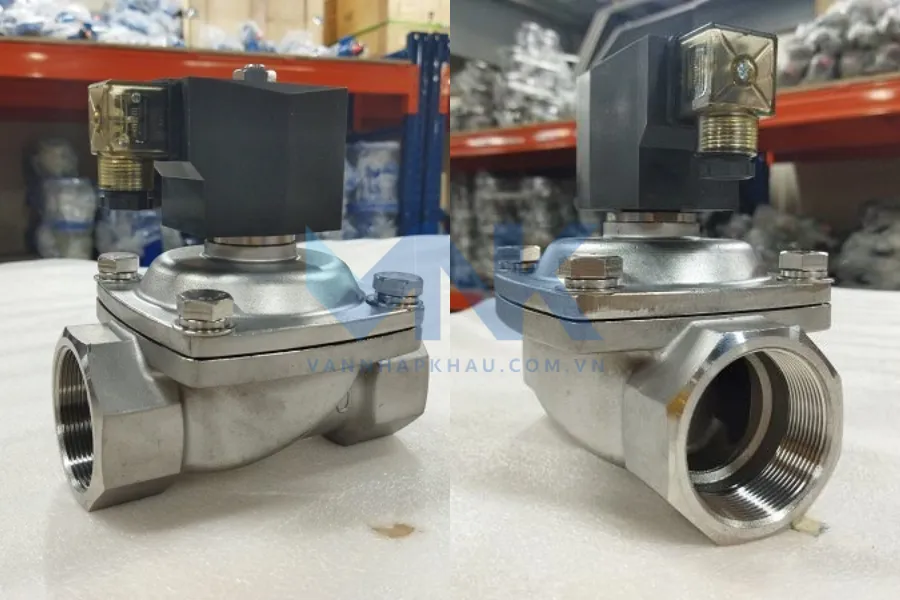

Van điện từ inox

Được làm từ inox 304 hoặc 316, có khả năng chống ăn mòn, chịu nhiệt, áp suất cao và  ít bị oxy hóa, tuổi thọ lâu dài. Hệ thống ứng dụng chủ yếu môi trường có tính ăn mòn như nước biển, hóa chất, dung dịch axit nhẹ. Nhược điểm giá thành cao hơn các chất liệu khác nhưng được ứng dụng phổ biến trong các hệ thống yêu cầu kỹ thuật khắt khe. Điển hình như trong ngành thực phẩm, dược phẩm và hóa chất.

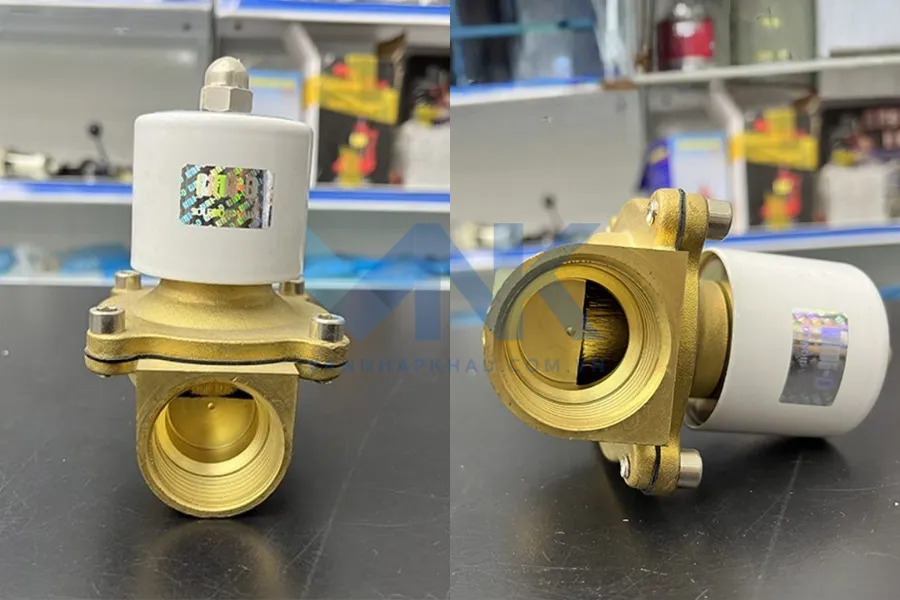

Van điện từ đồng

Là loại van phổ biến nhất, thân van được làm từ đồng thau có màu vàng sáng đặc trưng với độ bền cơ học tốt, chịu nhiệt và áp lực trung bình. Ưu điểm giá thành hợp lý, dễ tìm thay thế và sửa chữa. Hệ thống lưu chất ứng dụng thích hợp với nước sạch, khí nén và chất lỏng trung tính không ăn mòn. Điển hình như  trong hệ thống cấp nước, HVAC, và các thiết bị dân dụng. Lưu ý không nên dùng cho môi trường có tính ăn mòn cao.

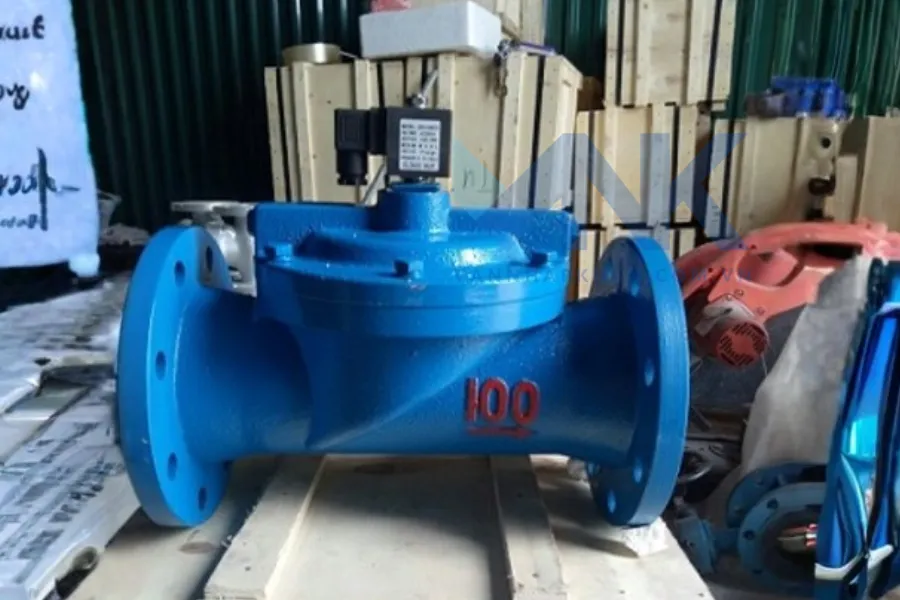

Van điện từ gang

Van điện từ gang được chế tạo thân van làm từ gang dẻo, thích hợp với các hệ thống lớn, chịu được áp suất cao và lưu lượng lớn. Ưu điểm giá thành hợp lý, bền bỉ. Kích cỡ van thường từ DN50 trở lên, phù hợp với hệ thống cấp thoát nước, xử lý nước thải, hệ thống PCCC. Nhược điểm độ bền cao nhưng không chống ăn mòn tốt bằng inox.

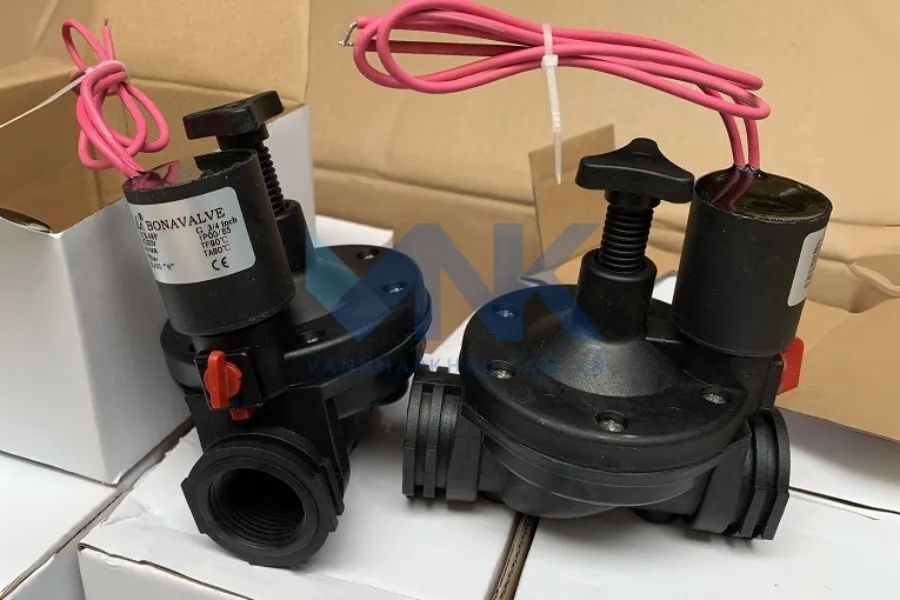

Van điện từ nhựa

Van điện từ nhựa có thân van làm từ nhựa PVC, UPVC hoặc CPVC, có khả năng chống ăn mòn tốt nhưng chịu nhiệt và áp suất kém hơn các chất liệu khác. Ưu điểm nổi bật trọng lượng nhẹ, dễ lắp đặt và có giá thành thấp.

Hệ thống lưu chất ứng dụng phổ biến nước sạch, hóa chất nhẹ, dung dịch axit hoặc kiềm loãng. Điển hình như hóa chất nhẹ, cấp thoát nước, tưới tiêu nông nghiệp. Nhược điểm độ bền cơ học không cao, không thích hợp cho môi trường có áp lực mạnh hoặc nhiệt độ cao.

Theo điện áp sử dụng

Van điện từ 12V

Sử dụng nguồn điện một chiều DC 12V, thường xuất hiện trong các hệ thống điều khiển có quy mô nhỏ. Van điện từ 12v ưu điểm là an toàn, ít tiêu hao điện, phù hợp cho môi trường ẩm ướt hoặc yêu cầu cách ly điện tốt. Tuy nhiên, lực hút từ yếu nên thường chỉ dùng cho van cỡ nhỏ, áp suất thấp. Hệ thống ứng dụng phổ biến được sử dụng trong mô hình tự động hóa mini, máy lọc nước, thiết bị dân dụng.

Van điện từ 24V

Có thể dùng điện một chiều (DC) hoặc xoay chiều (AC) 24V, được sử dụng rộng rãi trong công nghiệp do đảm bảo an toàn và dễ kết nối với hệ thống điều khiển. Ưu điểm lực hút từ đủ mạnh để điều khiển van cỡ vừa, tiêu thụ điện thấp và ít gây nguy hiểm điện giật. Hiện nay, đây là mẫu van phổ biến, thông dụng nhất trong các hệ thống, điển hình như trong hệ thống khí nén, thủy lực, dây chuyền tự động có PLC.

Van điện từ 220V

Van điện từ 220v loại van sử dụng nguồn điện xoay chiều AC 220V, phù hợp cho những nơi có sẵn điện lưới dân dụng hoặc công nghiệp. Ưu điểm của van nước điện từ 220v lực hút từ mạnh, có thể điều khiển van cỡ lớn, phù hợp với hệ thống yêu cầu đóng mở nhanh, dòng chảy lớn. Tuy nhiên, cần đảm bảo an toàn điện và chống giật khi lắp đặt. Hệ thống ứng dụng cấp nước, tưới tiêu tự động, HVAC và sản xuất quy mô lớn.

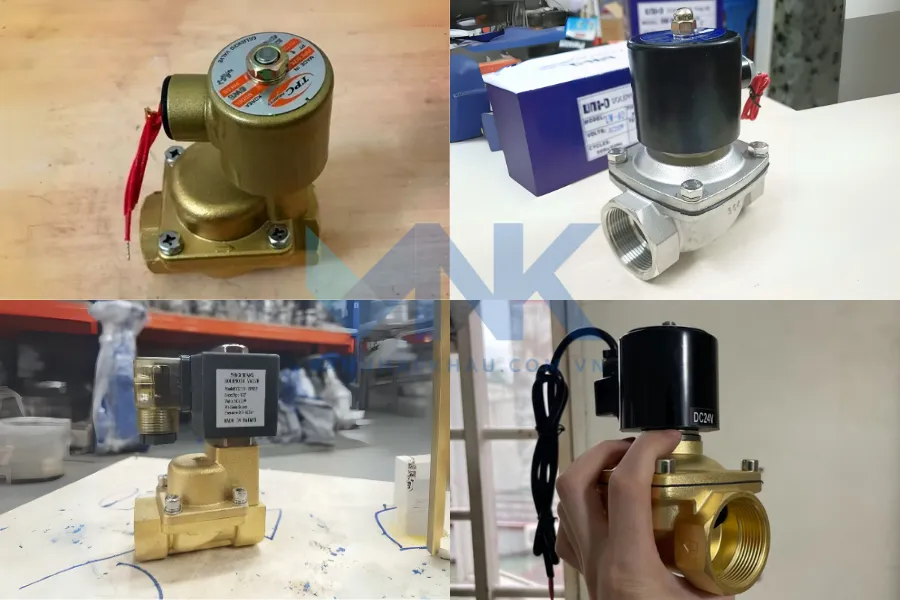

Thương hiệu van điện từ uy tín, sẵn hàng tại VannhapkhauTHP

Tại Van Nhập Khẩu chúng tôi chuyên nhập khẩu và phân phối trực tiếp các sản phẩm van điện từ – Van nước điện từ – Van hơi điện từ – Van khí nén điện từ chính hãng ODE (Italy), TPC (Korea), ROUND STAR (Taiwan), UNID (Taiwan). Chúng tôi cam kết giá thành tốt nhất của nhà phân phối số 1 tại Việt Nam, chính sách bảo hành 12 theo cơ chế một đổi một. Mọi yêu cầu xin vui lòng liên hệ ngay qua hotline để nhận được hỗ trợ kỹ thuật, báo giá ưu đãi nhất.

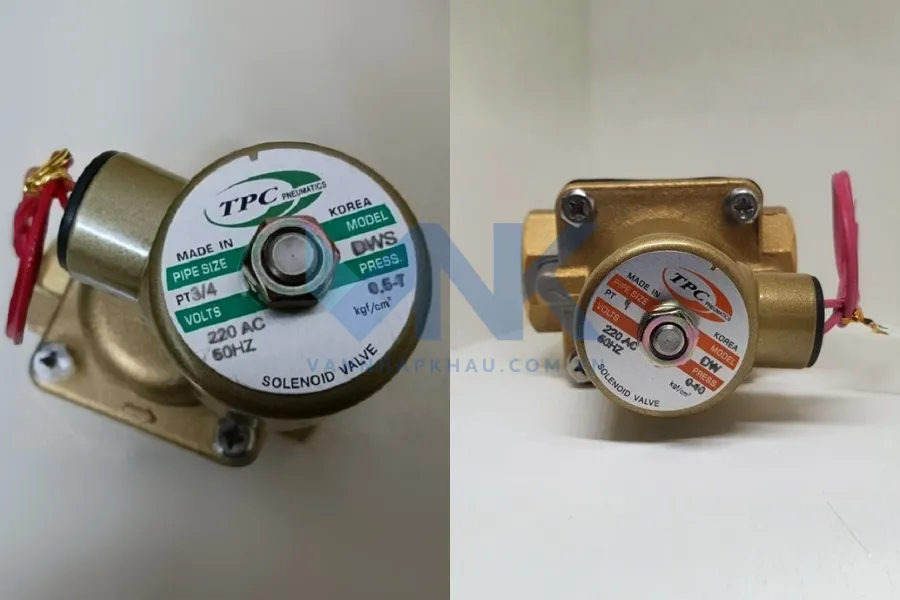

Là sản phẩm xuất xứ từ thương hiệu TPC Hàn Quốc với lợi thế thiết kế nhỏ gọn, đóng/mở nhanh, đa dạng mẫu mã và thông số kỹ thuật. Tại kho chúng tôi có sẵn van điện tử TPC Chất liệu thân van đồng, kích cỡ DN15 – DN50, kiểu kết nối lắp ren. Điện áp sử dụng 24V, 220VAC, nhiệt độ hoạt động max 80 độ C, model DW hoặc DWS. Hệ thống lưu chất ứng dụng chủ yếu nước, khí nén.

Van điện từ Roundstar Đài Loan

Van điện từ Round star xuất xứ từ thương hiệu Round star có nguồn gốc tại Đài Loan với kích cỡ lớn từ DN50 – DN150, chất liệu thân van gang dẻo bền bỉ, chịu áp lực cao, bên ngoài sơn Epoxy màu xanh. Kiểu kết nối với đường ống dạng lắp bích chắc chắn, áp lực làm việc max 10 bar, model DFD. Lưu chất sử dụng phổ biến nước sạch, nước thải.

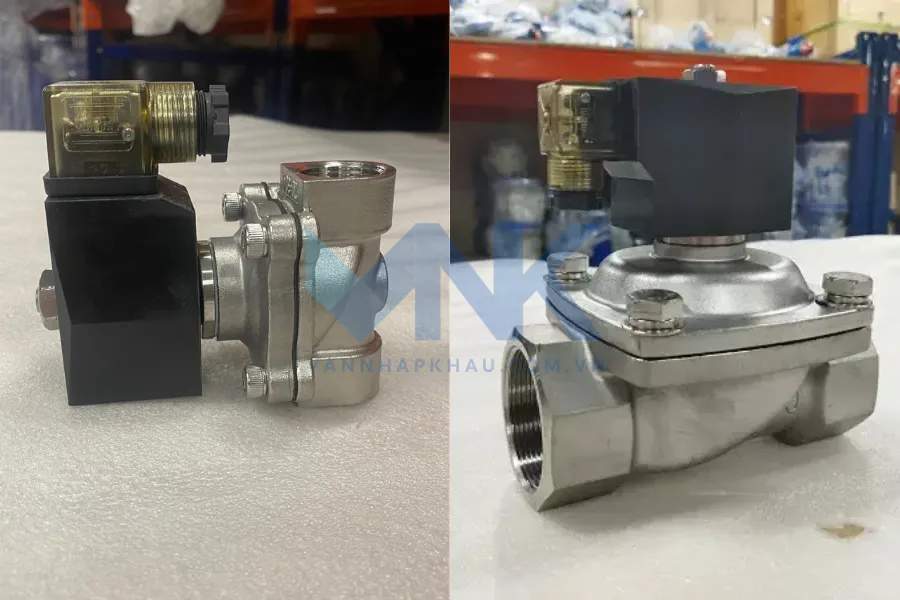

Van điện từ Yongchuang Đài Loan

Là mẫu sản phẩm mang thương hiệu van điện tử nổi tiếng Yongchuang được sản xuất tại Đài Loan. Chất liệu van inox, gang, đồng cao cấp, kích cỡ DN15 – DN50. Đặc điểm nhận diện trên cuộn coil có dán tem mác ghi đầy đủ các thông số kỹ thuật chi tiết và tên thương hiệu Yongchuang.  Hệ thống lưu chất ứng dụng rộng rãi; nước, hơi nóng, gas, khí nén, hơi…

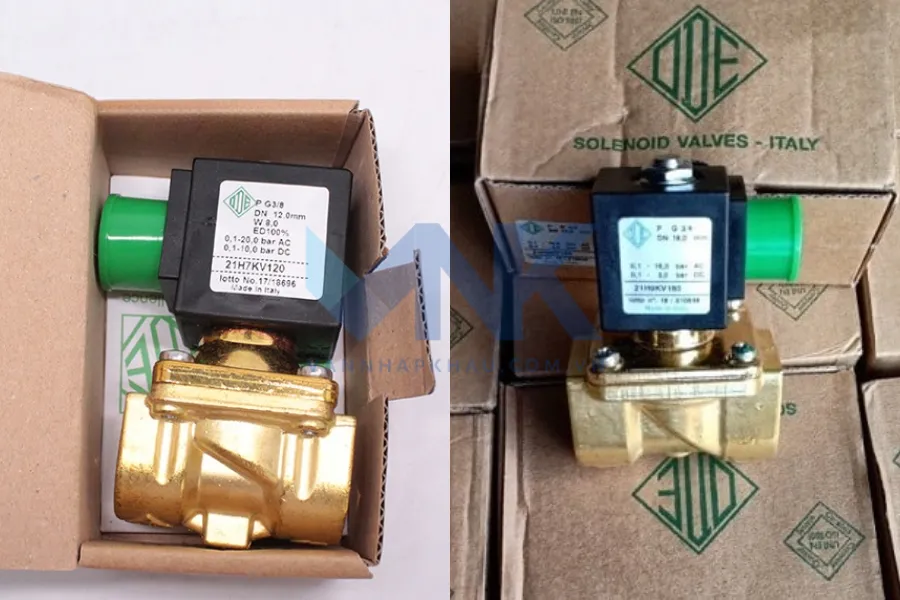

Van điện từ ODE Italia

Van điện từ ODE là dòng van xuất xứ từ thương hiệu ODE có nguồn gốc từ châu Âu – Italia. Trên cuộn coil có dán tem thông số kỹ thuật và dập nổi logo thương hiệu kèm các thông số cơ bản như điện áp, model… Chất liệu thân van chủ yếu đồng hoặc inox, cuộn coil dạng đúc, dạng van thường đóng, thường mở; kích cỡ DN15 – DN50. Hệ thống lưu chất ứng dụng rộng rãi nước, khí nén, hơi nóng, dầu, hóa chất…

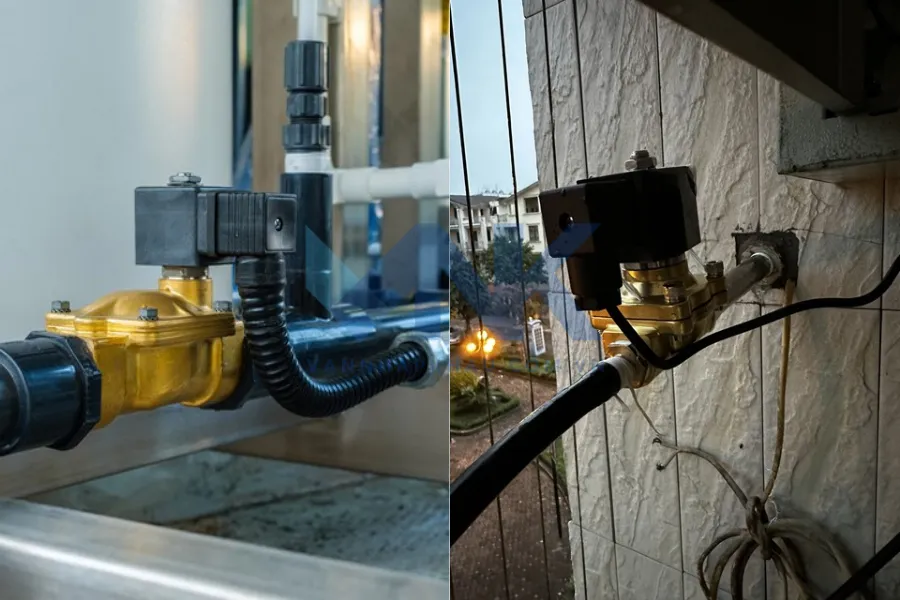

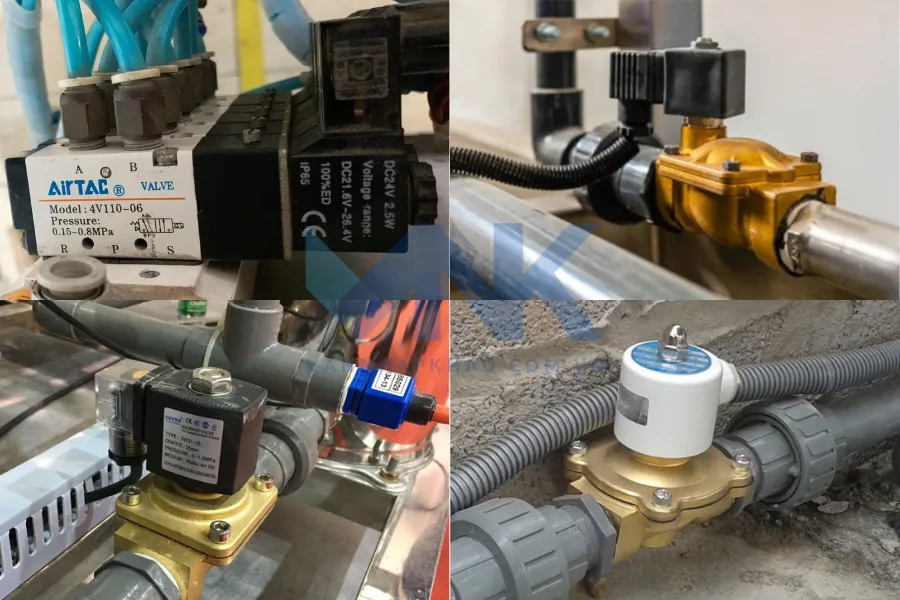

Van solenoid được dùng ở đâu? Tổng hợp các ứng dụng điển hình thực tế

Để một hệ thống hoạt động ổn định, an toàn, đảm bảo là yếu tố quan trọng nhất dẫn đến sự thành công và hiệu quả khi đưa vào hoạt động. Và tất nhiên không thể thiếu van điện từ. Hiện nay dòng van này đã và đang được ứng dụng rộng rãi trong cả lĩnh vực dân dụng và công nghiệp. Điển hình như:

Trong dân dụng cho gia đình, hệ thống tưới tiêu, hệ thống sản xuất:

• Hệ thống vườn hoa, cây trồng.
• Hệ thống phun nước, hòn lăng bộ, đài phun nước.
• Hệ thống chiết xuất rượu, hóa chất
• Hệ thống xử lý nước sinh hoạt, HVAC, PCCC.

Cho công nghiệp xử lý nước thải, cung cấp nước, hơi khí, bơm, nước sản xuất cho các nhà máy:

• Nhà máy nước giải khát, bia, rượu, sữa, nước uống.
• Nhà máy hóa chất, viện nghiên cứu, viện hóa học, thí nghiệm, thực hành.
• Nhà máy dược phẩm.
• Nhà máy thực phẩm.

Địa chỉ phân phối van điện từ chính hãng – uy tín hàng đầu

Với nhu cầu sử dụng ngày càng lớn hiện nay tình trạng hàng giả, hàng nhái, hàng kém chất lượng cũng xuất hiện tràn lan. Nhiều đơn vị vì chạy theo lợi nhuận đã cung cấp sản phẩm không rõ nguồn gốc, không bảo hành, gây ảnh hưởng lớn đến hiệu quả hoạt động của hệ thống và tiềm ẩn nguy cơ mất an toàn trong vận hành.

Chính vì thế, khi có nhu cầu mua hàng, quý khách cần tìm kiếm đơn vị uy tín, chất lượng, có kinh nghiệm và cung cấp hàng chính hãng có nguồn gốc rõ ràng. Điển hình như vannhapkhauTHP – chúng tôi tự hào là một trong những đơn vị hàng đầu với hơn 16 năm kinh nghiệm trong lĩnh vực phân phối van điện từ tại thị trường Việt Nam.

Khi lựa chọn vannhapkhau, quý khách hàng sẽ được cam kết:

✅ Cung cấp van điện từ chính hãng từ các thương hiệu uy tín như: TPC (Hàn Quốc), Roundstar – Yongchuang (Đài Loan), ODE (Italia)…

✅ Đầy đủ giấy tờ CO-CQ, hóa đơn VAT, chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật 1:1.

✅ Kho hàng luôn sẵn có, đa dạng mẫu mã, kích cỡ, điện áp 12V, 24V, 220V… đáp ứng nhanh mọi nhu cầu.

✅ Tư vấn chuyên sâu, giao hàng toàn quốc, hỗ trợ lắp đặt và hướng dẫn sử dụng tận tâm.

Nếu quý khách có nhu cầu mua sắm van điện từ các loại, báo giá van điện từ vui lòng liên hệ qua hotline của Van Nhập Khẩu THP. Đội ngũ nhân viên của chúng tôi sẽ tư vấn, hỗ trợ và báo giá chính xác cho quý khách.
