Định nghĩa đồng hồ đo nước
Đồng hồ đo nước là thiết bị dùng để thống kê xác định chính xác nhất lưu lượng nước đầu ra, đầu vào được sử dụng hoặc nước đi qua để tính được khối lượng nước.
=>> Mục đích phục vụ cho ứng dụng sản xuất, cung cấp nước, tính chi phí chi trả cho nhà cung cấp chung cư, đô thị, hộ gia đình hoặc nhà máy…
Đồng hồ nước có hai dạng:
- Đồng hồ đo nước sạch
- Đồng hồ đo nước thải
Dưới đây là một số hình ảnh đồng hồ nước:

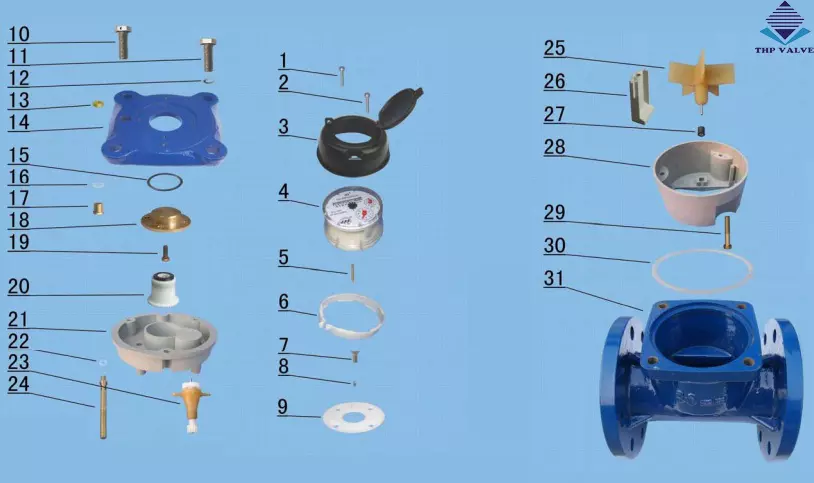

Cấu tạo
Dạng cơ
- Gồm 4 bộ phận
- Bánh xe turbo
- Trục chuyển động
- Thân đồng hồ đo nước
- Mặt hiển thị đồng hồ đo nước.
Mặt đồng hồ hiển thị: Là mặt số cho người dùng biết tổng lưu lượng nước tức thời chảy qua đồng hồ và trước vận hành.
Bánh xe turbo: Là một bộ phận chuyển động dựa vào tác động của lưu lượng chất lỏng.
Thân đồng hồ: Được làm bằng chất liệu cao cấp như gang, đồng, thép, inox… Hai đầu kết nối của đường ống được đúc dạng ren, mặt bích, rắc co…
Bộ phận trục chuyển động: có nhiệm vụ chính là chuyển động các hoạt động cánh quạt.
Dạng điện tử
Với thiết bị điện tử, đồng hồ đo nước được chia làm 2 bộ phận chính:
- Phần thân đồng hồ điện tử
- Đầu đồng hồ
Bộ phận thân đồng hồ đo nước: Bộ phận này được làm từ nhiều vật liệu khác nhau như gang, thép, nhựa và đồng…
Bộ phận đầu điện tử:
- Cảm ứng trong đồng hồ giúp nhận biết lưu lượng dòng chảy đi qua đồng hồ.
- Đây cũng là bộ phận giúp đong đếm, nhận phản hồi điện trường từ các thông tin được hiển thị trên mặt số. Tín hiệu nhận và xuất 4 – 20Am, hoạt động hoàn toàn tự động thông qua các thiết bị như tủ điều khiển tín hiệu, máy tính, phòng điều khiển…

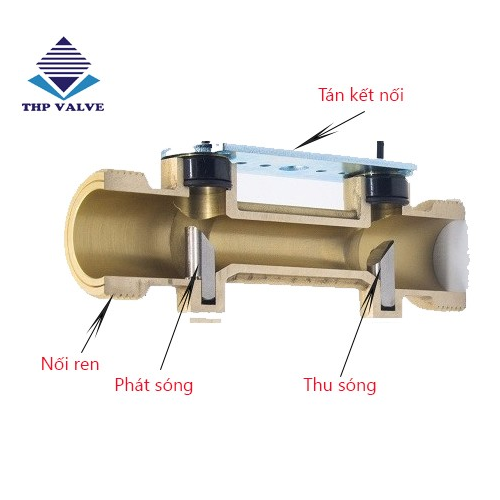

Dạng siêu âm
Dựa vào kết cấu đồng hồ nước siêu âm có thể nhận thấy thiết bị có 2 bộ phận:
- Thân
- Bộ hiển thị thiết bị.
Thân đồng hồ: Được làm bằng đồng thau nguyên chất có độ bền cao. Bên trong thân đồng hồ có thiết kế 2 trụ có vai trò chính là điểm phản xạ sóng siêu âm.
Bộ hiển thị trên đồng hồ: Gồm các bộ phận thực hiện nhiệm vụ như phát, tiếp nhận sóng siêu âm, bộ phận xử lý thông tin và chuyển đổi số dữ liệ. Vỏ của bộ điều khiển làm bằng nhựa cứng PPA được áp dụng công nghệ cao đảm bảo các tiêu chuẩn chống nước, chống bụi.
Nguyên lý hoạt động của đồng hồ đo nước
Mỗi dạng đồng hồ nước sẽ có cấu tạo và cách hoạt động riêng, cụ thể là:
Dạng cơ
Khi có dòng chảy đi qua từ trong đường ống qua đồng hồ thì dưới tác động của dòng chảy lên bánh xe turbo quay. Đồng thời tạo ra lực tác động lên trục số thông qua bánh răng cơ khí.
Trục số chuyền động liên tục khiến các kim trên mặt số hiển thị và nhảy số báo lưu lượng liên tục để người vận hành quan sát được.
Dạng điện từ
Đồng hồ đo nước điện tử có nguyên lý vận hành cơ bản là khi có áp lực dòng chảy đi qua đồng hồ, làm cánh quạt tuabin quay và xuất hiện cảm biến đếm số vòng quay của thiết bị. Đồng thời truyền dữ liệu đến bộ xử lý và thể hiện thông số trên màn hình đèn LED.
Dạng siêu âm
Các đầu dò sẽ phát hiện ra các sóng siêu âm trong dòng chảy sau đó phản xạ qua các điểm đầu dò còn lại. Bộ phận phân tích, xử lý dữ liệu làm nhiệm vụ phân tích sự thay đổi của tốc độ dòng chảy để chuyển đổi thành các dữ liệu về dòng lưu lượng.
Mời quý khách hàng xem qua video cấu tạo và nguyên lý hoạt động của đồng hồ đo nước:
Thông số kỹ thuật đồng hồ đo nước
– Kích thước
+ Nối ren: DN15 – DN20 – DN25 – DN32 – DN40 – DN50
+ Nối bích: DN50 – DN65 – DN80 – DN100 – DN125 – DN150 – DN200…DN500
– Chất liệu thân đồng hồ: Gang
– Gioăng làm kín: Teflon
– Áp lực đồng hồ: PN10 – PN16 – PN25
– Điện áp: 220VAC
– Nhiệt độ: -5 độ ~ 180độ C
– Kết nối: Lắp ren hoặc lắp bích
– Loại đồng hồ: Dạng cơ – Dạng điện tử
– Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Thái Lan, Italy
– Bảo hành 1 năm
– Tình trạng hàng có sẵn
Phân loại đồng hồ nước
Hiện nay có nhiều mẫu đồng hồ nước được sử dụng phổ biến, chính vì thế thiết bị cũng có nhiều kiểu phân loại như theo thương hiệu, theo nhà sản xuất và theo cấu tạo.
Phân loại theo thương hiệu
Đồng hồ nước Woteck
Đồng hồ nước Woteck của Đài Loan là thiết bị được sản xuất theo tiêu chuẩn Châu Âu, nhằm đảm bảo độ chính xác trong quá trình vận hành.
Kkết quả hiển thị chính xác, nhanh chóng, kịp thời cho người dùng.
Dải điện áp phù hợp với dòng điện 1 chiều DC là dòng điện xoay chiều AC, đa dạng các dòng áp suất: 4.0Mpa, 1.6Mpa, 1.0Mpa, 0.6Mpa
Đồng hồ nước Hansung
Là mẫu đồng hồ đo nước thông minh có nguồn gốc từ Hàn Quốc dùng để đo tốc độ dòng chảy đi qua thiết bị với độ chính xác cao.
Đường kính thiết bị rộng, chất liệu bền bỉ, cứng cáp, vì thế Hansung hiện nay được ứng dụng ở nhiều môi trường khác nhau như ngành khai thác, vận chuyển dầu khí, nước thải…
Ngoài ra thiết bị còn có màn hình LCD cho phép đọc thông số lưu lượng nước dưới mọi yếu tố thời tiết khác nhau.
Đồng hồ nước Zenner
Đồng hồ nước Zenner được ra mắt và đảm bảo các tiêu chuẩn chất lượng Châu Âu nhằm đáp ứng các yêu cầu khó tính của nhà thầu, doanh nghiệp và công ty.
Có nhiệm vụ chính là đo tổng lưu lượng dòng chảy đi qua van và hệ thống giúp người dùng kiểm soát được mọi hoạt động của thiết bị.
Đồng hồ nước sanwa
Thương hiệu đồng hồ nước Sanwa được thành lập từ 1991 từ thương hiệu sản xuất các thiết bị làm bằng đồng chất lượng cao.
Điểm nổi bật của thương hiệu này là mang đến các sản phẩm có độ bền cao, tuổi thọ dài lâu, đảm bảo an toàn trong quá trình vận hành không bị rỉ sét.
Phân loại theo quốc gia
Đồng hồ nước Hàn Quốc
Các sản phẩm công tơ nước hàn quốc có nhiều điểm cộng:
- Sản xuất trên dây truyền hiện đại và tiên tiến bậc nhất
- Thiết bị được sản xuất với cơ chế vận hành hoàn toàn tự động
- Có khả năng đo chính xác, linh hoạt
- Chất liệu bền bỉ có thể làm việc được trong nhiều môi trường khác nhau.
Đồng hồ nước trung quốc
Đồng hồ nước của Trung Quốc khá đa dạng về mẫu mã, chủng loại, đồng thời các sản phẩm này còn có giá thành rẻ.
Thiết bị được sản xuất trên dây chuyền công nghệ cao, giá thành vật liệu rẻ, chi phí nhân công rẻ, nên khi lựa chọn sản phẩm bạn có thể hoàn toàn yên tâm.
Đồng hồ nước Đài loan
Đài loan là một trong những xưởng sản xuất công nghiệp lớn nhất Châu Á
Các mẫu đồng hồ nước có lưu lượng Đài Loan khá ăn khách với người dùng Việt.
Gồm các mẫu đồng hồ nước điện tử, đồng hồ nước dạng cơ… Có tính chính xác cao, điển hình trong đó gồm có đồng hồ nước Woteck, đồng hồ nước Unik
Đồng hồ nước Mỹ
Các sản phẩm đồng hồ đo nước của Mỹ luôn được người dùng thế giới đánh giá cao.
Sản phẩm được sản xuất trên dây chuyền công nghệ hiện đại, đảm bảo được chất lượng cũng như độ bền khi sử dụng.
Đồng hồ nước Thái Lan
Các sản phẩm đồng hồ nước của Thái Lan cũng được chú trọng vào thiết kế, chất liệu và tính đa dạng.
Được chú trọng vào kết cấu, chất lượng, và khả năng vận hành chính xác.
Thiết bị còn có giá thành rẻ, nhờ công vận chuyển ngắn, tiết kiệm thời gian, chi phí.
Phân loại theo môi trường
Dùng cho nước sạch
Đồng hồ nước sạch là mẫu đồng hồ sử dụng chủ yếu trong các môi trường nước sinh hoạt, nước sạch.
Sản phẩm được dùng nhiều trong hộ gia đình, tòa nhà, khu dân cư. Cấu tạo chủ yếu là gang, nhựa và inox với.
Dùng cho hơi
Đồng hồ nước là thiết bị dùng cho hơi với dải nhiệt cao, tối đa là từ 130 độ C.
Dùng nhiều trong các lò hơi, các thiết bị cung cấp nước nóng của hộ gia đình. Chất liệu chính của thiết bị là đồng, inox, có khả năng chịu nhiệt tốt
Dùng cho nước thải
Đồng hồ dùng cho nước thải là mẫu đồng nước có khả năng chịu được nhiệt độ ăn mòn cao, môi trường oxi hóa mạnh mẽ.
Người dùng cần lựa chọn sản phẩm bằng chất liệu inox, thép không gỉ nhằm đảm bảo quá trình vận hành ổn định và không bị phá hủy bởi dòng lưu chất.
Đồng hồ đo nước nóng
Thiết bị đo nước nóng cũng là một trong những loại đồng hồ được ứng dụng rất nhiều lĩnh vực công nghiệp.
Đồng hồ đo nước nóng này thường được dùng tại các công ty, xí nghiệp về dệt nhuộm, may mặc, thực phẩm,… Sản phẩm có mặt số ngang dễ đọc, dễ vận hành và có độ chính xác cao.
Phân loại theo chất liệu
Đồng hồ nước chất liệu gang
Đồng hồ đo nước bằng chất liệu gang phủ một lớp epoxy chống lại quá trình oxy hóa do tiếp xúc với nguồn nước.
Ngoài ra nhờ đặc tính cơ học của chất liệu gang nên gang được sử dụng với nhiều loại đồng hồ kích thước lớn khác nhau.
Đồng hồ đo nước nhựa
Đồng hồ đo nước bằng nhựa thường là nhựa PVC, uPVC, thiết bị có thể sử dụng trong môi trường nước thải, môi trường có hóa chất ăn mòn cao.
Chất liệu nhựa chuyên dụng dành cho các môi chất ăn mòn
Đồng hồ đo nước inox
Inox là vật liệu cao cấp có khả năng chống ăn mòn cao, chống oxy hóa và rỉ thép rất tốt.
Nó có thể làm trong nhiều môi trường khác nhau, cũng như làm việc ở nhiệt độ cao, môi trường hóa chất ăn mòn.
Đồng thời inox có thể sử dụng để sản xuất các dòng đồng hồ cao cấp, vì giá thành cao hơn các dòng nhựa, gang…
Phân loại theo tiêu chuẩn kết nối
Đồng hồ đo nước lắp ren
Đối với đồng hồ đo nước có kiểu lắp đặt với hệ thống đường ống dẫn dạng lắp ren với kích thước đường ống từ nhỏ tới vừa.
Loại kết nối này sẽ có giá thành rẻ hơn so với dạng mặt bích và cũng dễ bảo trì, bảo dưỡng và tháo lắp.
Đồng hồ đo nước lắp bích
Đòng hồ đo nước dạng lắp mặt bích thường được dùng nhiều trong các hệ thống đường ống từ vừa đến lớn.
Nó vừa đảm bảo độ chắc chắn, bền bỉ, vừa thuận tiện trong khâu lắp đặt, bảo trì hay thay thế, sửa chữa.
Phân loại theo nguyên lý hoạt động
Đồng hồ nước dạng tuarbine
Đồng hồ lưu lượng điện tử
Đồng hồ đo nước điện từ sử dụng cảm biến điện từ để đo lưu lượng nước chảy qua đồng hồ ở thời điểm tức thì hay tổng thời gian lắp đặt thiết bị.

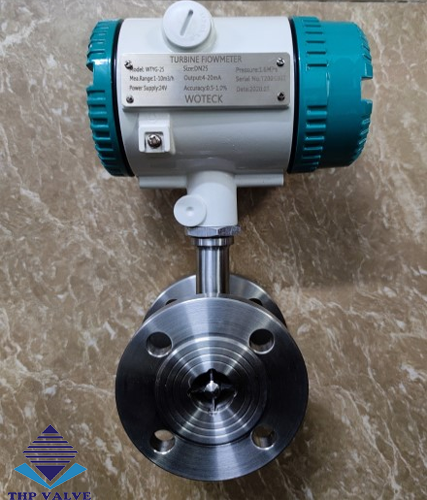

Ưu điểm của đồng hồ đo nước
Đồng hồ nước có nhiều ưu điểm, và là thiết bị quan trọng được nhiều người dùng lựa chọn. 1 trong những ưu điểm nổi bật phải kể đến như:
Dạng cơ
Đồng hồ nước dạng cơ có ưu điểm nổi bật là giá thành rẻ, có thể sử dụng được trong môi trường nước sạch, nước thải.
Thiết kế nhỏ gọn dễ dàng lắp đặt trong môi trường nhỏ hẹp.
Đa dạng kích thước khác nhau phù hợp với từng hệ thống và kích thước đường ống.
Dạng điện từ
Đồng hồ nước điện tử có thể phát tín hiệu cho người dùng biết về tổng số khối nước đang dùng mà không cần mất công kiểm tra.
Vận hành hoàn toàn tự động, có thể lắp sâu dưới ngầm hoặc trên cao đều được.
Có màn hình điện tử LCD quan sát chi tiết các chi tiết thông số khi vận hành.
Khắc phục được các nhược điểm mà đồng hồ dạng cơ không làm được như tính chính xác cao, có thể vận hành được trong môi trường nước sạch nước thải mà không lo tình trạng kẹt cánh quạt.
Dạng siêu âm
Đồng hồ siêu âm có tính chính xác cao, bởi nó không có bộ phận chuyển động nên ít bị ảnh hưởng và hao mòn khi vận hành.
Đọc từ xa, thuận tiện cho người dùng: Đảm bảo quá trình hỗ trợ từ xa của đồng hồ nước thuận lợi nhất, giảm thời gian thu nhập dữ liệu xuống và tốc độ phản hồi nhanh, không mất công tính toán, phân tích dữ liệu.
Cảnh báo cho người dùng về tình trạng rò rỉ lưu chất xuất hiện là thiết bị giúp người dùng phân biệt được vị trí rò rỉ và đưa ra biện pháp khắc phục.

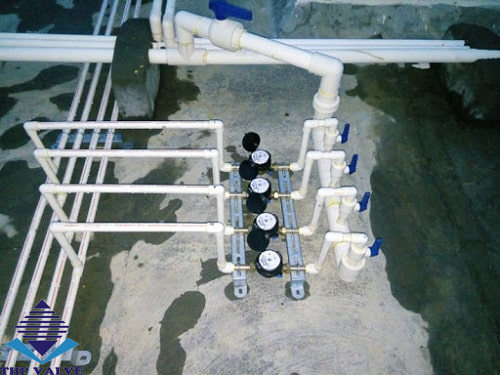

Hướng dẫn lắp đặt đồng hồ đo nước vào hệ thống đường ống
Bước đầu tiên là cần xác định vị trí lắp đồng hồ nước, nên lắp đồng hồ ở các vị trí khô ráo, tránh các vị trí tiếp xúc với các tác nhân vật lý tiêu cực, những nơi có độ ẩm cao, nhiệt độ lớn…
Dạng lắp bích
Chuẩn bị những dụng cụ như cờ lê, ốc vít, băng keo để cố định thiết bị. Với dạng đồng hồ mặt bích cần đặt đồng hồ ở giữa, sau đó dùng bulong để kết nối đường ống với thân đồng hồ với nhau.
Tiến hành siết bulong đều tay, tránh siết quá chặt gây ra biến dạng đồng hồ. Đồng thời cần khởi động máy bơm và đưa nước vào để kiểm tra đồng hồ vận hành có ổn định hay không.
Dạng lắp ren
Đối với các đường ống lắp ren, 2 đầu cấu tạo dạng xoắn ốc, khi kết nối với 2 thiết bị với nhau cần tiến hành xoay đều tay theo kim đồng hồ là được.
Trước khi kết nối bạn cần quấn một lớp băng tan để tạo độ kín cho thiết bị. Dạng lắp ren thường là kích thước nhỏ, trọng lượng thấp và thường được lắp theo chiều nằm dọc.
Những lưu ý khi chọn mua đồng hồ đo nước chính hãng
Mỗi loại đồng hồ đo nước sẽ có những ưu điểm riêng khác nhau, phù hợp với từng môi trường làm việc. Vì thế khi lựa chọn đồng hồ đo nước, bạn cần lưu ý đến một số vấn đề sau:
- Không sử dụng và chọn mua những loại đồng hồ đo nước đã qua sử dụng.
- Tránh sử dụng đồng hồ đo nước có chỉ số đã tua lại nhiều lần, bị mờ hoặc đồng hồ bị rò rỉ nước nghiêm trọng.
- Ưu tiên chọn mua các loại đồng hồ đã được kiểm định chất lượng, vật liệu, hiệu suất hoạt động và khả năng chống ăn mòn.
- Lựa chọn đúng kích thước đồng hồ đo nước theo nhu cầu, mục đích sử dụng. Ưu tiên chọn các sản phẩm phù hợp với môi trường làm việc như nước sạch, nước thải, hóa chất hay nước nóng.
- Lựa chọn kích thước đồng hồ đo nước theo nhu cầu làm việc và mục đích sử dụng khác nhau.
- Ưu tiên chọn loại đồng hồ nước phù hợp với môi trường lắp đặt và hoạt động hàng ngày.
- Lựa chọn các đơn vị, cửa hàng cung cấp đồng hồ nước chính hãng, uy tín, nhằm đảm bảo chất lượng sản phẩm khi vận hành.
- Mua đồng hồ nước chính hãng có tem bảo hành chống hàng giả, nhà sản xuất.

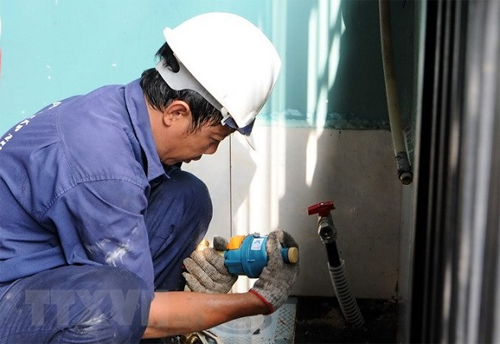

Hướng dẫn bảo dưỡng đồng hồ đo nước
- Đầu tiên cần đánh giá chi tiết các bộ phận bên ngoài của đồng hồ từ thân, vỏ, đáy, vành, mặt số xem chúng còn zin hay không.
- Trường hợp có phát sinh sự cố bảo dưỡng, sửa chữa đồng hồ nước cần thay thế, sửa chữa các linh kiện trong đồng hồ.
- Tháo rời toàn bộ dây, vỏ để tiến hành vệ sinh bằng máy siêu âm kết hợp dung dịch làm sạch chuyên dụng. Bộ phận mặt kim, số tác rời khỏi bộ phận chuyển động để vệ sinh bảo dưỡng từng bộ phận.
- Các chi tiết bánh răng, vành tóc, được kiểm tra chi tiết nếu xuất hiện tình trạng lỗi, hỏng, hao mòn sẽ được sửa chữa, thay thế hoàn toàn sau nếu bị hư hỏng. Hoặc có thể được làm sạch bằng dung dịch chuyên dụng rồi mới để khô tự nhiên.
- Bộ chuyển động, kim, mặt số được đặt theo đúng tiêu chuẩn của hãng nhằm đảm bảo cân bằng các kim, khoảng cách đều nhau không chạm vào mặt kính hoặc mặt số của đồng hồ.
- Mỗi bộ phận của đồng hồ được chấm dầu theo đúng các chức năng vận hành chính nhằm đảm bảo các hiệu năng vận hành và cách hoạt động tối ưu nhất của thiết bị.
- Kiểm tra chi tiết, căn chỉnh độ chính xác, tốc độ chống nước, khả năng vận hành ổn định của thiết bị sau khi đã bảo dưỡng từng chi tiết.

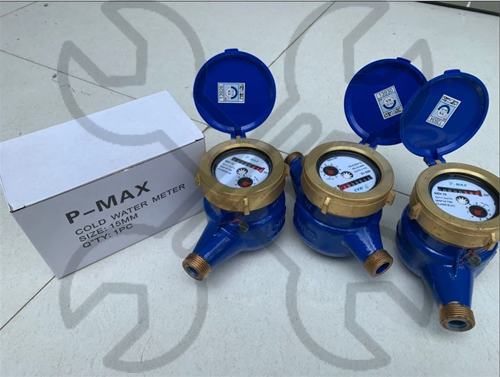

Những lưu ý khi sử dụng đồng hồ đo nước
Đối với các dòng đồng hồ nước có sử dụng bánh xe tuabin thì cần hạn chế dòng lưu chất có chứa nhiều tạp chất. Bởi điều này sẽ làm cánh quạt và các bộ phận đo khác bị kẹt, bị hạn chế.
Các dòng đồng hồ đo nước điện tử chạy bằng điện nếu chẳng may có sự cố mất điện sẽ ngừng hoạt động hoàn toàn. Vì thế cần đảm bảo nguồn điện luôn sẵn sàng và tránh trường hợp mất điện khi có sự cố gây ảnh hưởng đến tuổi thọ của thiết bị.
Đồng hồ đo nước điện tử có giá thành tương đối cao do được tích hợp các chức năng thông minh của thiết bị. Chính vì thế giá thành sản phẩm không dễ chịu như một số dòng đồng hồ dạng cơ.
Khi mua bất cứ thiết bị đồng hồ đo nước nào cần ưu tiên tính toán đến chất liệu, kích thước sao cho phù hợp nhất với nhu cầu của mình, tránh các tình trạng lãng phí đến tiền bạc và công sức của con người.
