Van bi là gì?
Van bi (ball valves) là loại van có góc quay 90 độ với chức năng mở đóng van hoặc điều tiết lưu lượng của lưu chất trong đường ống khi đi qua van. Đĩa van bi là một viên bi hình tròn dạng quả bóng được làm từ kim loại đục lỗ xuyên tâm. Khi lỗ của van bi song song với dòng chảy của lưu chất van bi được mở hoàn toàn và khi lỗ van bi nằm vuông góc với dòng chảy lưu chất thì van bi được đóng hoàn toàn.
Để vận hành được van bi ta có bộ phận điều khiển thủ công bằng tay gạt được gắn phía trên, khi vặn tay gạt góc 90 độ van bi được mở hoặc đóng. Hoặc bộ điều khiển tự động bằng điện, khí nén từ các thương hiệu lớn như Haitima Đài Loan, Kosaplus Hàn Quốc.
Những thiết bị van bi được phân loại dựa vào chất liệu, cấu tạo: van bi tay gạt, van bi inox, van bi đồng, van bi nhựa, van bi thép, van bi gang, van bi điều khiển điện, van bi điều khiển khí nén, van bi lắp bích, van bi lắp ren, van bi có tán, van bi 3 ngã, van bi 2PC, van bi 3PC, van bi 1 chiều, van bi miha. Với kích thước đa dạng từ DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.
Thông số kỹ thuật
- Kích thước: nối ren (15A-50A); mặt bích (50A-200A)
- Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
- Chất liệu: thân van (inox 201, inox 304, inox 316, gang dẻo, thép cacbon, nhựa PVC, nhựa uPVC, nhựa cPVC, nhựa dPVC); gioăng làm kín (Teflon, Cao su, PTFE)
- Áp lực làm việc: 16kg
- Nhiệt độ: -10 độ C ~ 180 độ C
- Vận hành: tay gạt, thiết bị điều khiển
- Môi trường: nước, khí, dầu, gas, hóa chất
- Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Nhật Bản

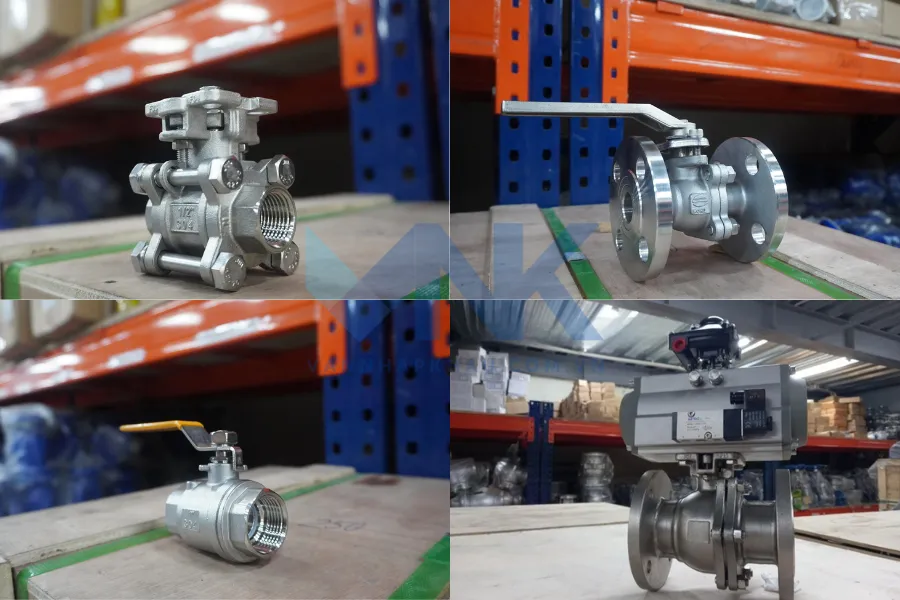

Hình ảnh các loại van bi
Cấu tạo van bi

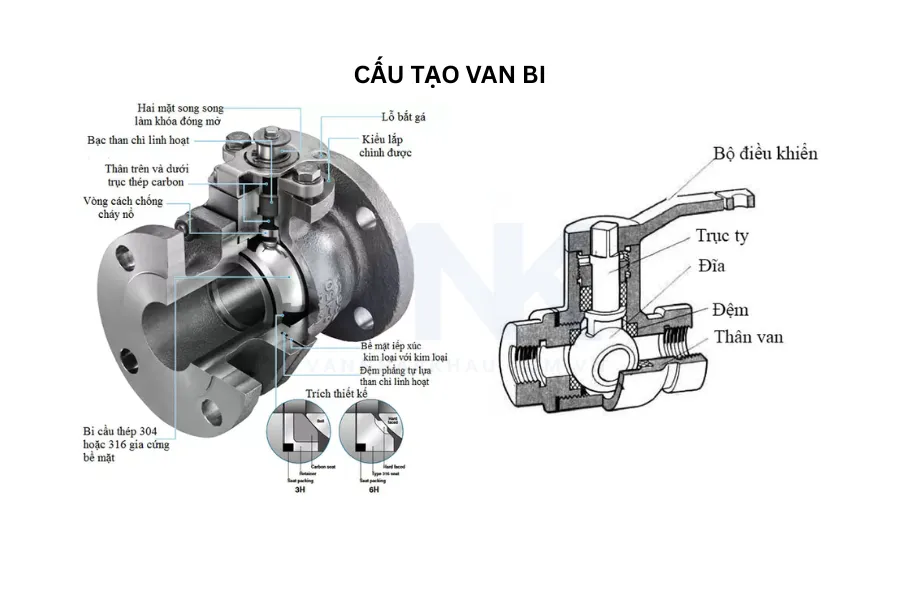

Về cơ bản, van bi được cấu tạo gồm 5 bộ phận chính, cụ thể dưới đây:
a. Thân van bi

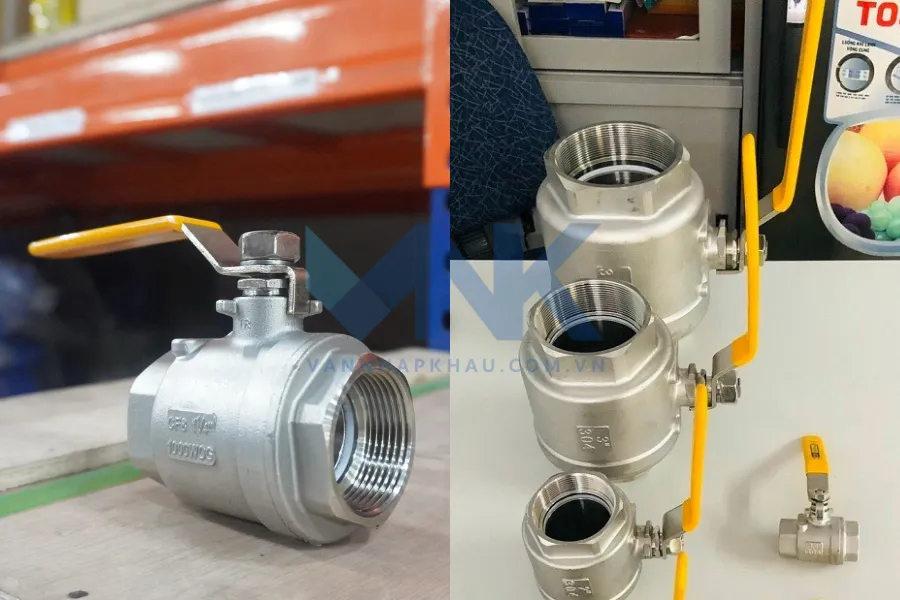

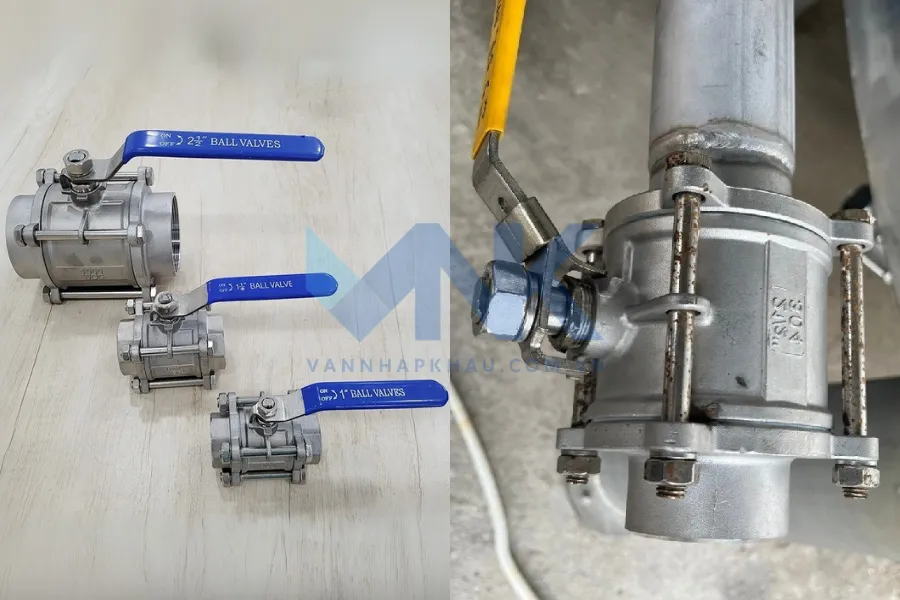

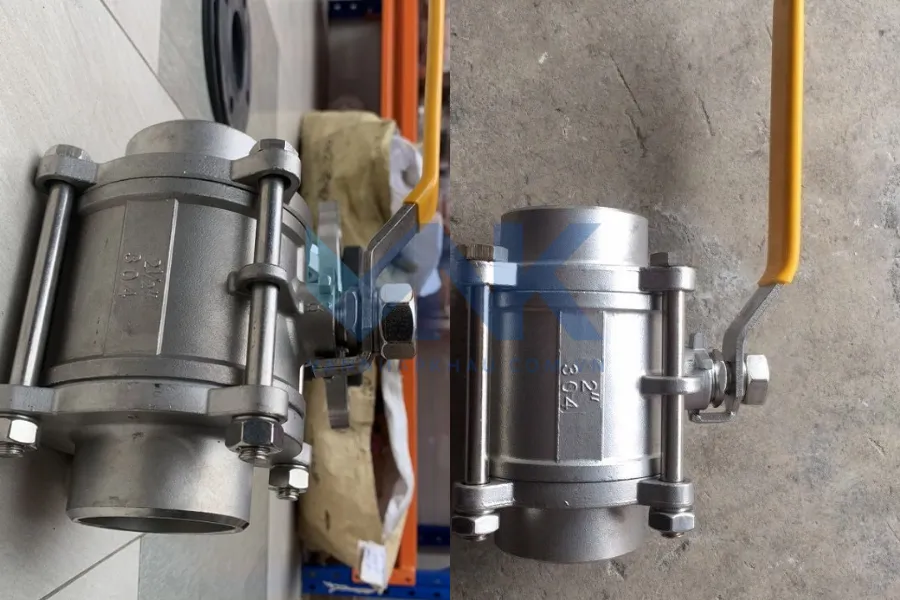

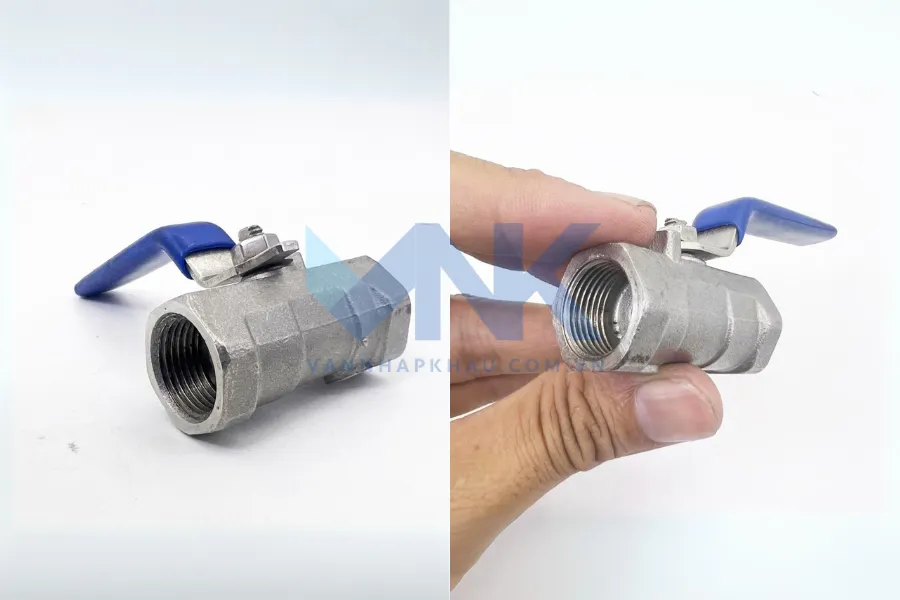

Thân van bi được làm từ chất liệu kim loại hoặc hợp chất khác. Đây là bộ phận có chứa các chi tiết nhỏ để lắp ghép thành van bi chính. Có nhiều dạng khác nhau cho khách hàng lựa chọn như 2 mảnh ghép lại gọi là van bi 2 ngã, 3 mảnh ghép lại gọi là van bi 3 ngã hay dạng 1 mảnh. Kiểu kết nối mặt bích tiêu chuẩn JIS, BS, ANSI, DIN; kết nối ren hoặc là hàn gắn tùy thuộc vào kích cỡ đường ống và vị trí cần lắp đặt van.
b. Bi van (đĩa van bi)
Bi van được làm từ vật liệu trọng lượng nhẹ, có độ bền cao, chống ăn mòn rất tốt. Đây là bộ phận có dạng hình tròn, hình cầu được đục lỗ xuyên tâm, được cố định bởi gioăng làm kín cao su và trục van. Bộ phận này tiếp xúc trực tiếp với lưu chất cũng là chi tiết giúp đóng mở van.
Bi van cũng có các biến thể khác nhau như:
- Loại Full Port: đường kính lỗ thoát bi van bằng đường kính trong của ống.
- Loại Reduced Port: đường kính lỗ thoát bi van nhỏ hơn đường kính ống.
- Loại V – Port: bi van có lỗ thoát dạng chữ “V”.
c. Trục van bi
Trục van bi được làm từ chất liệu mang độ cứng tốt, chống ăn mòn và chống va đập, làm việc tốt trong điều kiện khắc nghiệt. Bộ phận kết nối trực tiếp với bộ phận điều khiển và đĩa van. Nhiệm vụ truyền lực từ tay gạt hoặc thiết bị điều khiển xuống đĩa van, khiến đĩa van thực hiện chu trình đóng mở dòng chảy lưu chất.
d. Gioăng làm kín của van bi
Gioăng làm kín làm bằng Teflon PTFE, cao su có độ đàn hồi, làm kín tốt và có khả năng chống rung. Phần làm kín được thiết kế nằm ở các vị trí kết nối thân van lại với nhau, trục van, đĩa van hoặc giữa thân van với đường ống. Hiệu quả nhờ chức năng làm kín, nên quan trọng khi đưa van vào vận hành, tránh tình trạng rò rỉ lưu chất ra bên ngoài.
e. Bộ phận điều khiển
Thiết kế bộ phận điều khiển thủ công bằng tay gạt hoặc tự động bằng điều khiển điện, điều khiển khí nén. Tay gạt được làm cùng chất liệu với thân van, đối với đường ống có kích cỡ nhỏ thì tay gạt là giải pháp tối ưu nhất. Nhưng đối với các loại van bi đường kính lớn, áp lực, áp suất cao thì bộ điều khiển khí nén hoặc bộ điều khiển điện hoạt động tốt hơn. Đặc biệt cho các hệ thống tự động hóa. Bởi vì, cơ chế vận hành hoàn toàn tự động khi được cấp nguồn điện, khí nén không cần dùng sức người.
Nguyên lý hoạt động

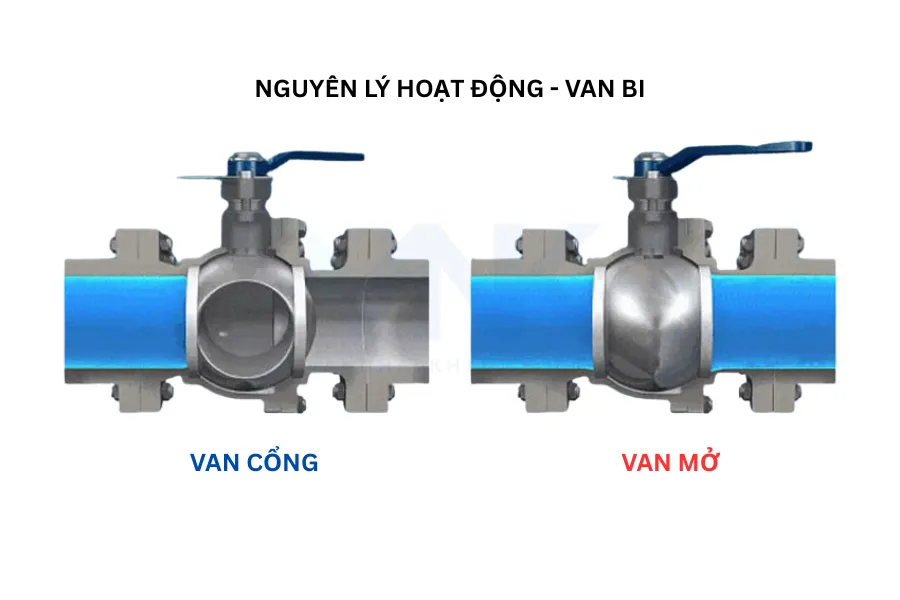

Nhìn chung, nguyên lý hoạt động của van bi có cơ chế khá đơn giản. Ngay cả khi được vận hành bằng hệ thống điều khiển khí nén hoặc điều khiển điện.
Van sẽ ở trạng thái đóng, nếu chúng ta tác động một lực lên bộ điều khiển tay gạt hoặc cấp điện vào bộ điều khiển điện, cấp khí nén vào bộ điều khiển khí nén. Khi đó lực được sinh ra từ bộ điều khiển sẽ tác động xuống trục van và truyền chuyển động xuống đĩa van. Lúc này đĩa van sẽ dịch chuyển xoay góc 90 độ sang trạng thái mở, cho phép lưu chất đi qua van.
Khi muốn đóng van, chỉ cần tác động ngược lại, lúc này đĩa van sẽ dịch chuyển sang trạng thái đóng, ngăn không cho lưu chất đi qua.
Video cấu tạo và nguyên lý hoạt động của van bi:
Ưu điểm và nhược điểm van bi
Ưu điểm
- Thời gian đóng mở khá nhanh, thông thường chỉ mất 3 – 5 giây cho một chu trình.
- Chất liệu chế tạo đa dạng, tùy theo từng môi trường làm việc. Có đặc tính chống ăn mòn tốt, chịu nhiệt độ cao, áp lực lớn.
- Khi vận hành, lưu chất đi qua không bị vật cản và hướng dòng chảy lưu chất không bị đổi nên chống được khả năng ăn mòn.
- Với thiết kế từ các vật liệu tốt, nên van bi hoạt động bình thường dù không vận hành ở thời gian dài. Do vậy tuổi thọ van bi được đánh giá cao.
- Việc sửa chữa, thay thế, tháo lắp rất dễ dàng, tiện lợi, không phức tạp như các dòng van công nghiệp khác.
- Chịu được áp lực lên đến 500 bar; nhiệt > 500 độ C.
- Giá thành rẻ, đa dạng, đầy đủ kích thước, kiểu dáng phù hợp với mọi vị trí có nhu cầu lắp đặt.
Nhược điểm
- Không dùng cho việc điều tiết lưu lượng vì thiết kế không phù hợp như dạng van bướm. Viên bi sẽ bị nứt nếu lưu chất bị đóng băng hoặc nhiệt độ cao, sử dụng liên tục.
- Không nên sử dụng cho lưu chất bẩn do đĩa van quay liên tục trên đệm làm kín. Sau một thời gian làm việc thường xuất hiện các vết xước dẫn đến một thời gian van bị hở, rò rỉ lưu chất ra ngoài.
Phân loại van bi
Dựa vào hình dạng, chức năng, kiểu kết nối chúng ta có thể phân loại van bi theo những kiểu khác nhau. Cụ thể:

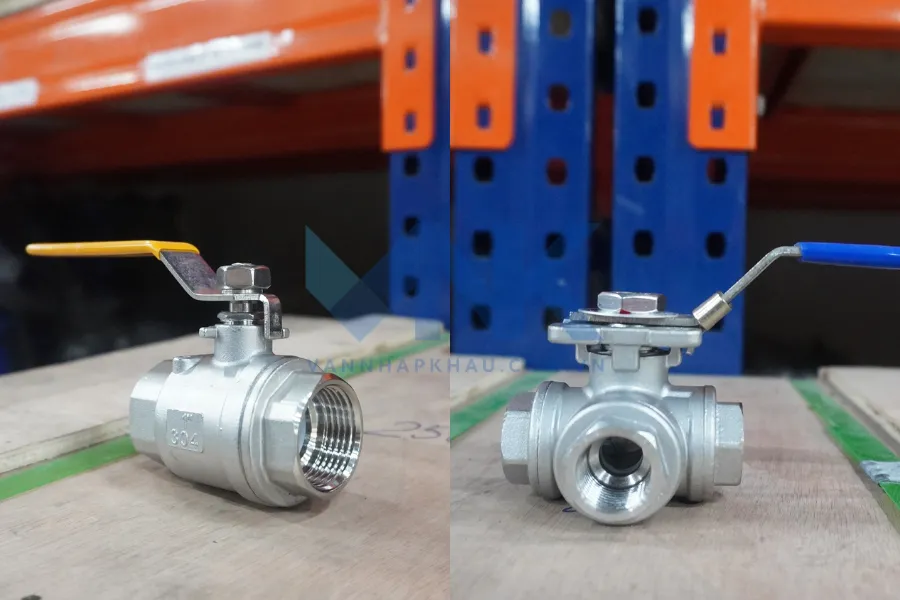

Sản phẩm van bi lắp ren
Van bi lắp ren là van liên kết xoay ren giữa van và đường ống. Bộ phận tay gạt dùng để mở đóng van điều tiết lưu lượng. Phần bi van xoay cho phép van mở hoặc đóng. Kết nối ren hỗ trợ lắp cho đường ống có kích thước nhỏ từ DN15 đến DN50. Thường được lắp cho các hệ thống nhỏ có độ kín cao, chịu được áp lực và áp suất lớn.
Sản phẩm van bi lắp bích

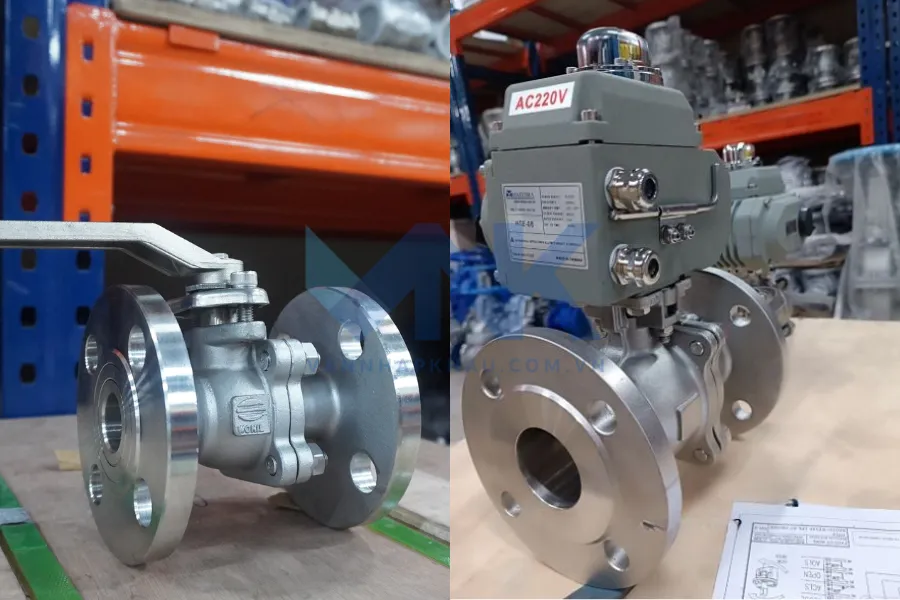

Van bi lắp bích là van liên kết ống bằng 2 mặt bích ở 2 đầu thân. Lắp cho các đường ống kết nối với mặt bích theo các tiêu chuẩn quốc tế. Đường kính từ DN50 đến DN200, có thể đặt hàng cho kích thước lớn hơn. Các vị trí lỗ ốc được định vị lắp với bulong đai ốc vào mặt bích của đường ống chắc chắn.
Sản phẩm van bi điều khiển tay gạt

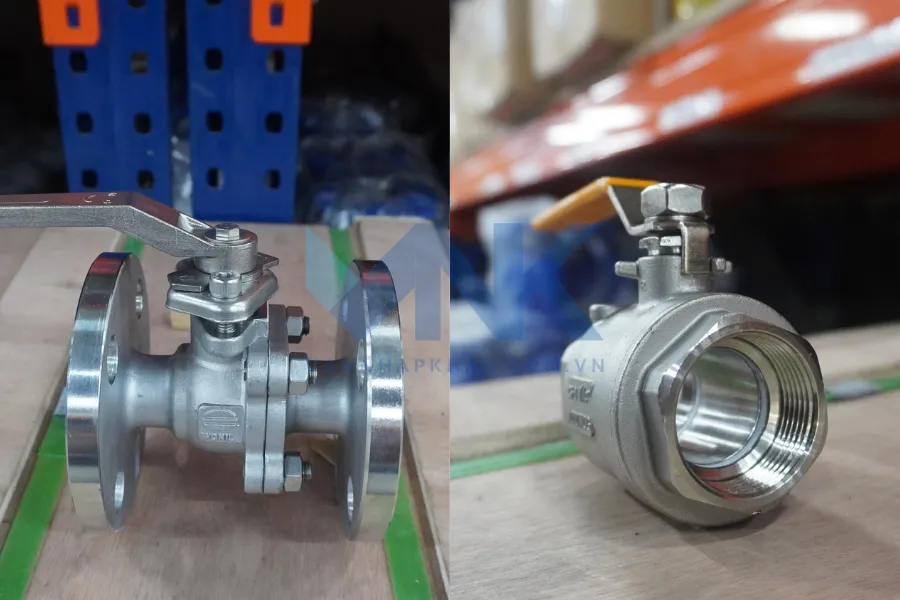

Van bi tay gạt được thiết kế bộ phận đóng mở bằng tay gạt, khi đóng hoặc mở người dùng chỉ cần gạt phần tay gạt theo hướng vuông góc hoặc song song với dòng chảy. Ưu điểm vận hành đơn giản, tiện lợi, nhanh chóng. Tuy nhiên chỉ phù hợp với hệ thống có kích cỡ giới hạn nhỏ hoặc trung bình. Vì cơ chế vận hành thủ công hoàn toàn bằng sức người.
Sản phẩm van bi điều khiển điện

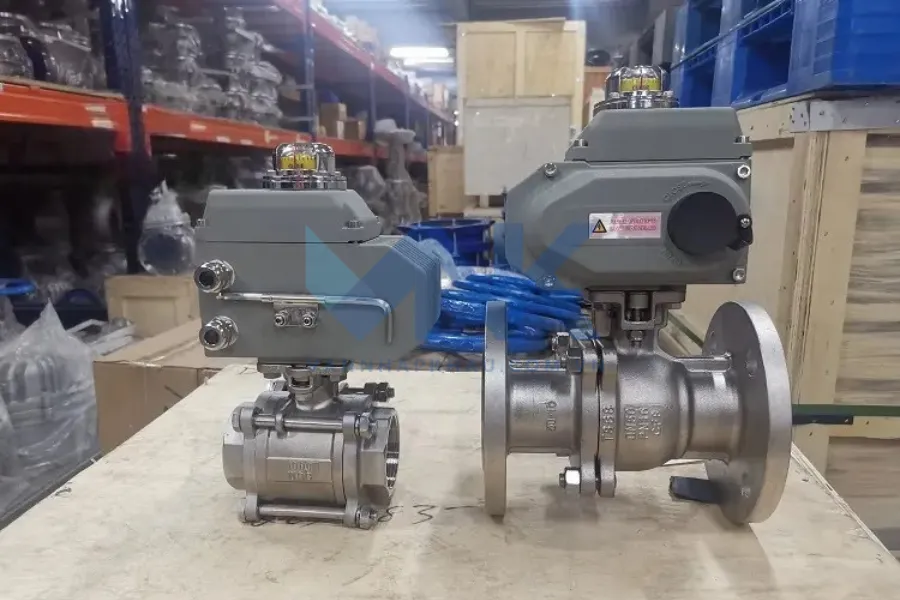

Van bi điều khiển điện là loại van được vận hành tự động nhờ động cơ điện điều khiển cho phép van mở đóng thay thế con người làm việc. Các vật liệu cao cấp khác nhau vẫn được dùng để đúc van. Được ứng dụng rộng rãi cho các hệ thống tự động hóa, các hệ thống khép kín đặc biệt, các môi trường hóa chất. Kích thước từ DN15 đến DN200 cho kiểu lắp ren và lắp bích.
Sản phẩm van bi điều khiển khí nén

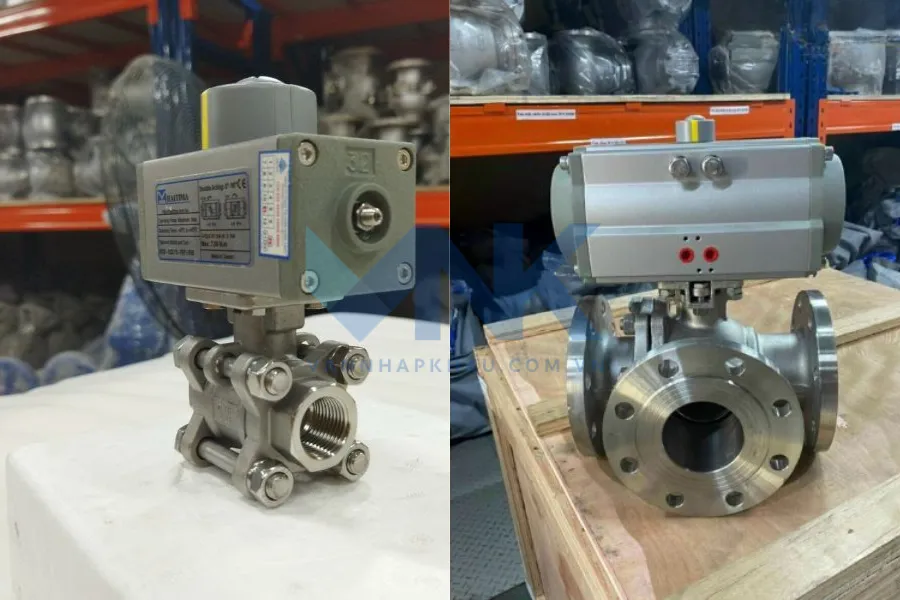

Van bi điều khiển khí nén là loại van được vận hành bằng hệ thống khí nén điều khiển tác động lên trục van cho phép van mở đóng do áp lực khí nén. Van được thiết kế bằng nhiều chất liệu khác nhau. Nhận đánh giá thuộc dòng van tự động hóa có đặc điểm đóng mở rất nhanh khoảng 2s. Kích thước sản phẩm từ DN15 đến DN200.
Ngoài ra, van bi còn được phân loại theo chất liệu van: inox, đồng, gang, nhựa. Mỗi chất liệu sẽ được thiết kế phù hợp với những môi trường sử dụng khác nhau tương ứng. Cụ thể:
Sản phẩm van bi inox

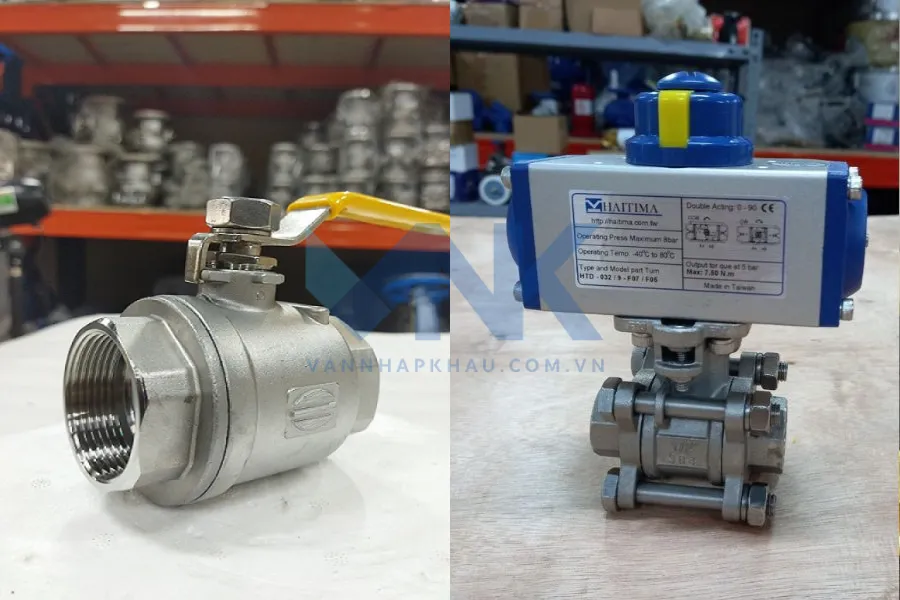

Van bi inox theo thống kê hiện nay được ưu tiên sử dụng trong ngành van công nghiệp, nhà máy chế biến và sản xuất. Với đặc tính chịu bền, chịu được môi trường có nhiệt độ cao, áp lực lớn, môi trường có tính ăn mòn. Do đó, được ứng dụng rộng rãi trong nhiều lĩnh vực: công nghiệp, nông nghiệp, dân dụng.
Sản phẩm van bi gang
Van bi gang là loại van được thiết kế với chất liệu có đặc tính dễ đúc, chịu lực, chịu nhiệt. Bên ngoài được sơn phủ một lớp sơn Epoxy giúp chống bám bụi, tăng khả năng làm việc ngoài trời. Hiện tại đang được ứng dụng nhiều trong hệ thống cấp thoát nước, trong hệ thống tưới tiêu phục vụ cho nông nghiệp.
Sản phẩm van bi đồng

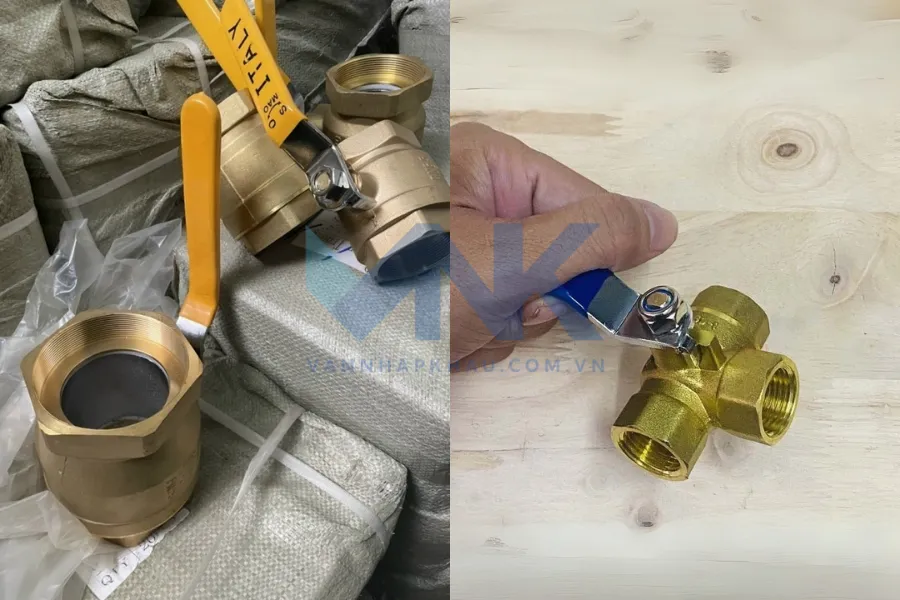

Van bi đồng là loại van thường được chế tạo kiểu dáng lắp ren nên chỉ phù hợp trong hệ thống có quy mô nhỏ và vừa. Ưu điểm chất liệu đồng là độ cứng cao, dễ gia công, dẫn nhiệt, dẫn điện tốt. Do đó, khả năng lắp đặt trong hệ thống hơi nóng, khí nén.
Sản phẩm van bi thép

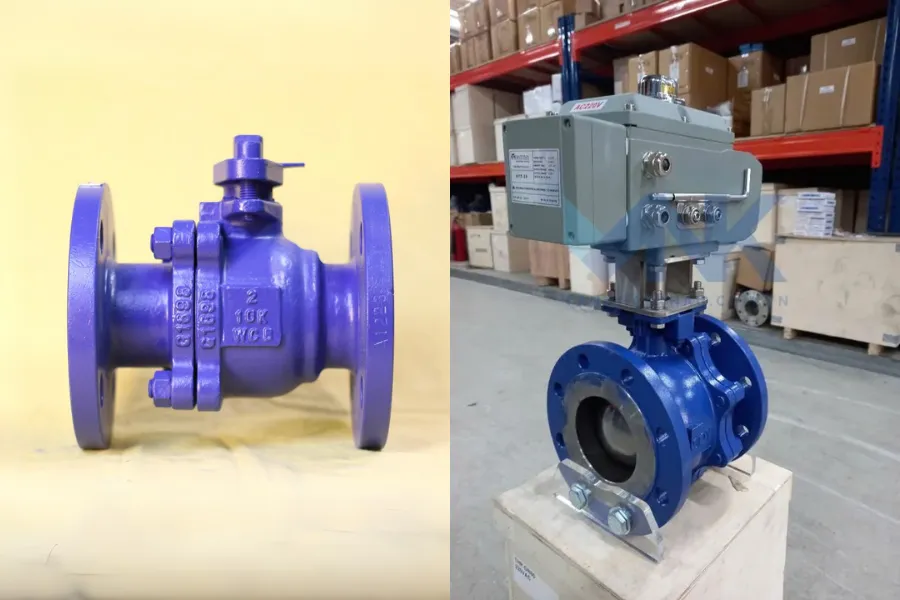

Van bi thép là dòng sản phẩm có chất liệu chịu lực lớn, độ bền cao, cấu trúc đơn giản, trọng lượng nhẹ, không thấm nước, chống ăn mòn tốt. Do vậy, sản phẩm rất được ưa chuộng tại các khu công nghiệp, nhà máy sản xuất. Cụ thể, trong hệ thống thoát nước, xử lý nước, hơi nóng.
Sản phẩm van bi nhựa

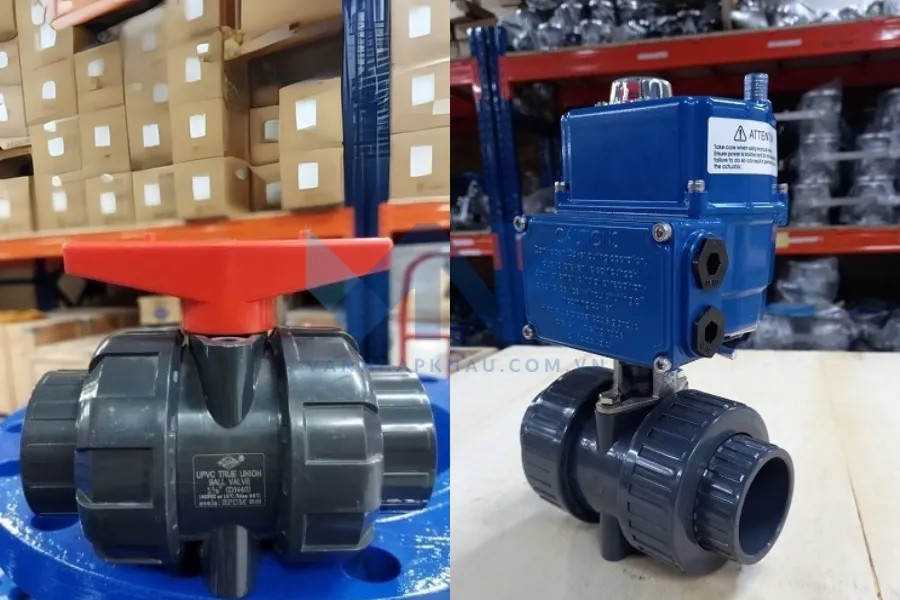

Van bi nhựa được sản xuất chuyên dụng cho môi trường hóa chất có tính ăn mòn như axit, bazo, hệ thống xử lý nước thải. Với đặc tính nổi bật, giá thành hợp lý, được rất nhiều khách hàng lựa chọn sử dụng, nhất là trong hệ thống dân dụng, phục vụ hàng ngày.
Ứng dụng của van bi

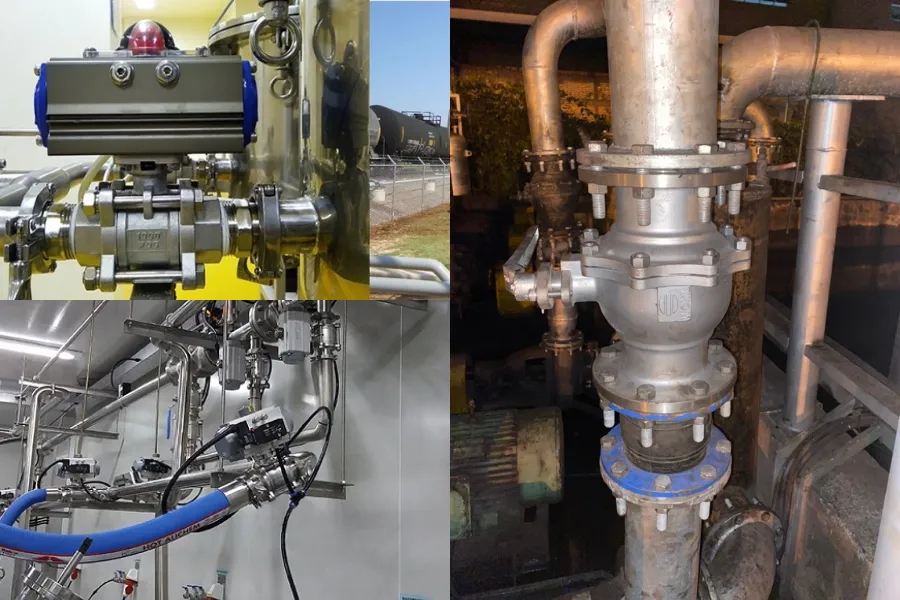

Sử dụng cho các hệ thống hơi nóng lạnh, khí nén oxi, hệ thống đường ống hóa chất, ống chịu áp suất cao. Với thiết kế sử dụng dễ dàng và đảm bảo duy trì hoạt động trong điều kiện áp lực cao, nhiệt độ cao. Đối với các hệ thống nhà máy khi sử dụng van bi thì chi phí thấp, có tuổi thọ cao. Để một hệ thống hoàn toàn chạy vận hành ổn định, an toàn thì nên chọn loại van bi chất lượng cao quyết định sự thành công cho cả hệ thống.
Ngoài ra, van bi có ứng dụng rộng rãi trong cuộc sống hàng ngày mà có thể không được chú ý đến. Ví dụ, có những thiết bị van nằm ở đường ống dẫn nước cho bồn rửa, các vòi nước, bên trong máy giặt, máy rửa bát đĩa, lò sưởi khí đốt, tủ lạnh. Những ngành công nghiệp sử dụng van cho công việc chế biến, sản xuất. Ví dụ ngành công nghiệp bao gồm: điện, điện tử, ô tô, in ấn, nhựa, hàng dệt, kim loại, y tế, hóa chất và thực phẩm. Thiết bị này thường được yêu cầu áp dụng cho hệ thống có nhu cầu hỗ trợ áp suất cao và nhiệt độ vượt quá 480 độ. Đơn giản để vận hành và sửa chữa một cách dễ dàng mà không bị gỡ bỏ khỏi đường ống.
Lắp đặt trong các nhà máy:
- Nhà máy sản xuất: nước, bia, rượu, sữa, nước giải khát, nước sinh hoạt, nước thải, hóa chất, dược phẩm, thực phẩm.
- Nhà máy môi trường: hệ thống xử lý nước, hệ thống tưới tiêu, hệ thống cung cấp nước sạch.
- Nhà máy hóa chất, dầu, xăng.
- Nhà máy lò hơi, nhiệt hơi, nồi hơi.
- Nhà máy điện hạt nhân.
Những lưu ý khi lựa chọn, sử dụng và bảo trì
Kinh nghiệm được tích lũy lâu năm, sau các dự án lớn nhỏ khi làm về van bi Wonil được đúc kết lại. Nếu quý khách hàng đang sử dụng van Wonil, mong muốn hệ thống hoạt động an toàn và ổn định hơn, có thể tham khảo một vài lưu ý dưới đây:
- Chọn đơn vị cung ứng, phân phối thiết bị van bi uy tin để mua được hàng chính hãng, chất lượng.
- Đo chính xác khoảng cách từ van tới đường đường ống để có được sự phù hợp cao nhất.
- Chất liệu chế tạo rất quan trọng, để tăng độ bền và hiệu suất hoạt động ổn định nên kiểm tra chất lượng môi trường sau đó mới chọn mua van bi tương ứng.
- Cẩn thận loại bỏ các tạp chất trong quá trình lắp đặt van. Lắp đặt van kín, vừa lực để không gây ra tình trạng vênh, lệch van.
- Bảo trì bảo dưỡng thường xuyên theo khuyến nghị từ nhà sản xuất cho người vận hành. Như vậy sẽ loại bỏ được tình trạng bị kẹt trục hoặc các khớp nối bị rỉ sét khiến khả năng đóng mở dễ dàng hơn.
- Van có thể tăng tuổi thọ nếu được sử dụng hợp lý. Và phương pháp tốt nhất chính là vận hành thường xuyên và bảo dưỡng định kỳ.
