1. Giới thiệu van một chiều
Van một chiều (Check Valve) là loại van dùng cho lưu chất lỏng, hơi khí trong đường ống đi qua van dựa trên nguyên tắc cho phép dòng lưu chất đi qua vị trí cửa van theo một hướng duy nhất. Dòng thiết bị này được thiết kế ra để bảo vệ các hệ thống ống dẫn, thiết bị máy bơm, bình chứa lưu chất. Đặc biệt van một chiều còn làm giảm sự rò rỉ và mất mát lưu chất, kiểm soát, điều hướng nếu sự cố xảy ra với các thiết bị hoặc đường ống dẫn.
Sử dụng ở nhiều ngành công nghiệp và dân dụng phục vụ cho sản xuất, vận hành nước. Các hệ thống phòng cháy chữa cháy, hệ thống thông gió, hệ thống điều hòa không khí, hệ thống xử lý nước thải, hệ thống cấp thoát nước hiện nay.
2. Cấu tạo và nguyên lý hoạt động của van một chiều

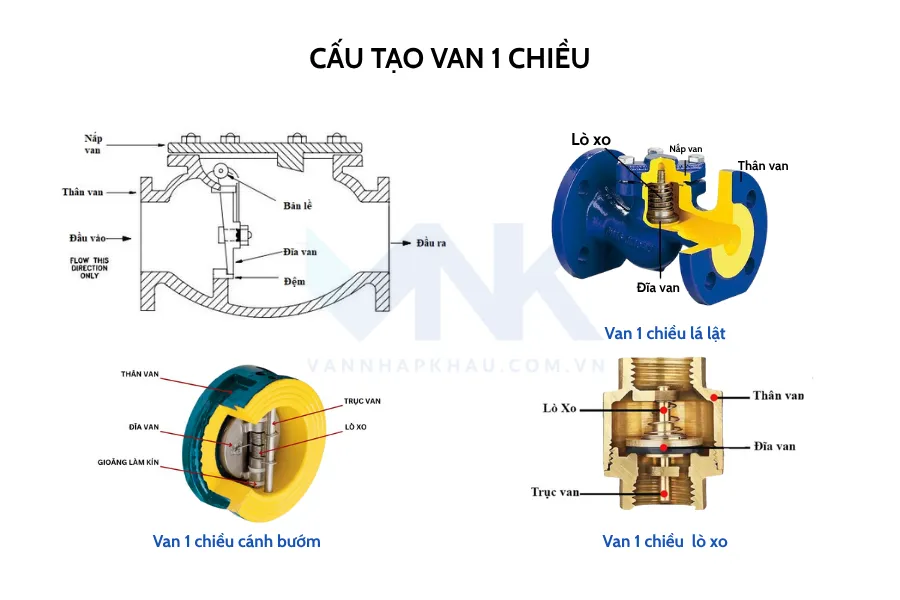

2.1. Cấu tạo
Dựa vào kiểu van, chức năng, hình dạng chúng ta có cấu tạo chung của van một chiều gồm hai bộ phận chính:
– Phần thân van một chiều bao gồm chi tiết các bộ phận như trục van, nắp van, cửa van, các lỗ định vị bulong đai ốc. Đúc nguyên khối từ chất liệu inox, gang, đồng, thép hoặc nhựa. Có phủ thêm lớp sơn Epoxy cao cấp. Phần nắp van làm kín, cửa van kết nối với đường ống lắp ren xoắn hoặc lắp bích theo tiêu chuẩn JIS, BS, DIN, ANSI. Chịu được áp lực lớn 10bar, 16bar, 25bar, 40bar.
– Phần đĩa van là bộ phận quan trọng nhất, thường xuyên và trực tiếp tiếp xúc với lưu chất. Đĩa của van có hình dạng tròn ép phẳng, hoạt động nhờ áp lực của lưu chất đi qua van. Bộ phận này có chất liệu cùng với chất liệu thân, chống ăn mòn tốt, chịu được áp lực cao.

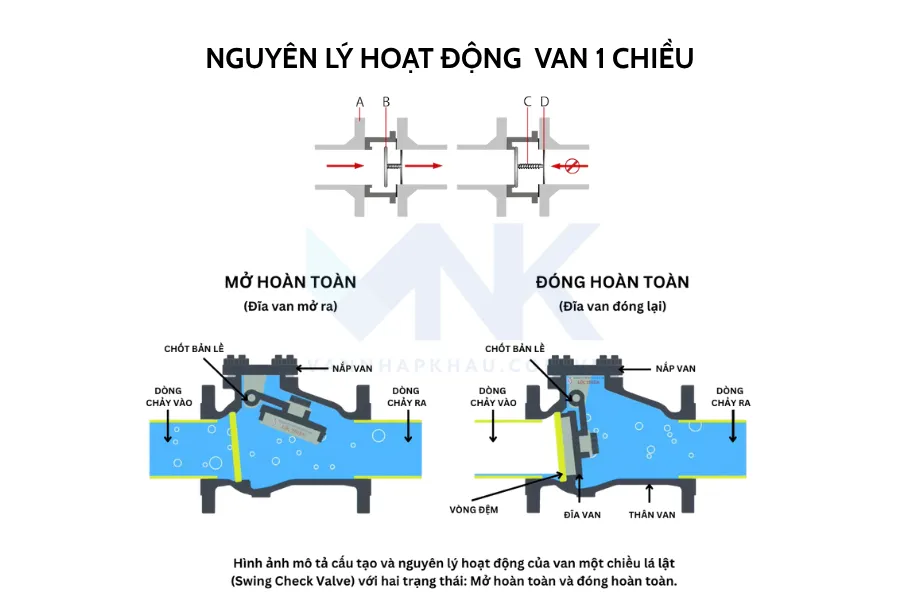

2.2. Nguyên lý hoạt động
Cơ chế hoạt động của van một chiều khá đơn giản nhờ thiết kế bộ phận đĩa gắn bản lề ở ngay đầu vào của van. Khi lưu chất lỏng, khí, hơi trong một đường ống đi qua van, van chỉ cho phép dòng lưu chất đi theo một chiều duy nhất và ngăn chặn lưu chất đi chiều ngược lại.
3.Ưu điểm và nhược điểm của van một chiều
Mỗi dòng thiết bị van một chiều sẽ có những ưu điểm khác nhau nên khi hiểu rõ sẽ giúp quý khách hàng lựa chọn hoặc sử dụng van một chiều hiệu quả hơn cho hệ thống.
3.1. Ưu điểm
Sự xuất hiện của van một chiều trong nhiều hệ thống tại nhà máy đã cho thấy tính phổ biến mà dòng sản phẩm này đem lại. Dưới đây có một số ưu điểm và lợi ích.
Kích thước van được sản xuất theo đường ống kính ống, dễ dàng lựa chọn size phù hợp.
Khả năng làm việc tự động khi chịu tác động từ áp lực dòng chảy mà không cần nhận thêm bất kỳ nguồn năng lượng nào khác.
Cấu thành bởi ít bộ phận, đơn giản trong khâu lắp đặt, giảm thiểu chi phí sửa chữa.
Khi van gặp sự cố cần thay thế người dùng không cần thay đổi cấu trúc đường ống vẫn có thể thao tác đổi mới van.
Hiện tượng búa nước gây ảnh hưởng nghiêm trọng đến thiết bị máy trên đường ống, van một chiều giúp hạn chế hiện tượng dòng chảy ngược hiệu quả nhất.
Ứng dụng linh hoạt, an toàn trong ngành công nghiệp nói chung và các lĩnh vực liên quan như nông nghiệp hoặc phòng cháy chữa cháy.
3.2. Nhược điểm
Bộ chuyển động của van khó quan sát nên người quản lý khó có thể nắm rõ tình trạng đóng/mở trong quá trình làm việc.
Nếu dùng cho lưu chất có chứa tạp chất rắn sẽ rất dễ gặp tình trạng mắc kẹt đĩa van, làm cho đĩa van không thể đóng kín khi hệ thống ngừng vận hành.
4. Các loại van một chiều phổ biến
4.1. Phân loại theo mẫu mã

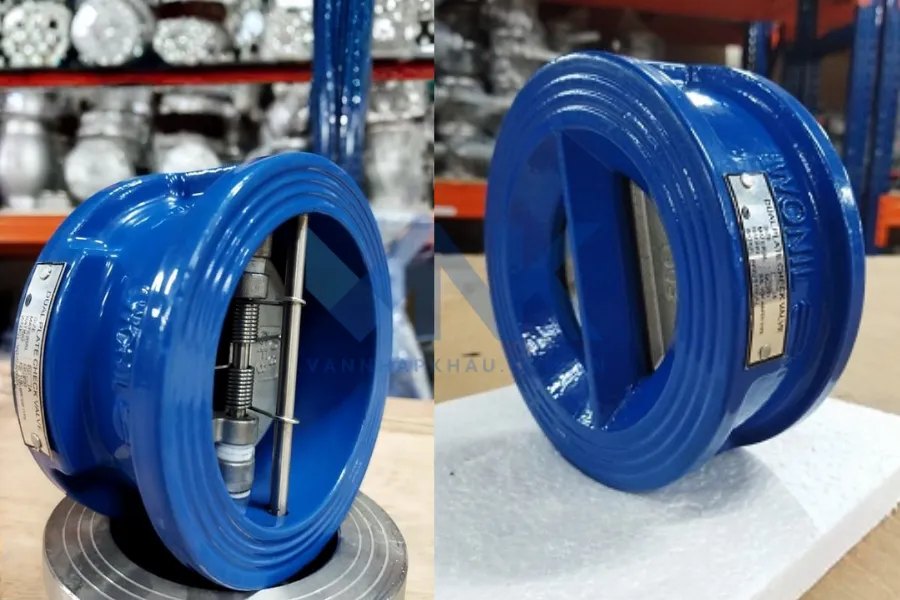

Van một chiều cánh bướm
Dòng lưu chất đi qua van sinh lực đẩy tác động lên bộ phận đĩa, hai cánh van gập lại cho lưu chất chạy qua. Trái lại, ngắt dòng lưu chất đi vào, lực hồi lò xo khiến hai cánh van khép lại không cho phép lưu chất đi qua van. Kết nối dạng kẹp mặt bích đa tiêu chuẩn, đa dạng chất liệu, đầy đủ kích thước.

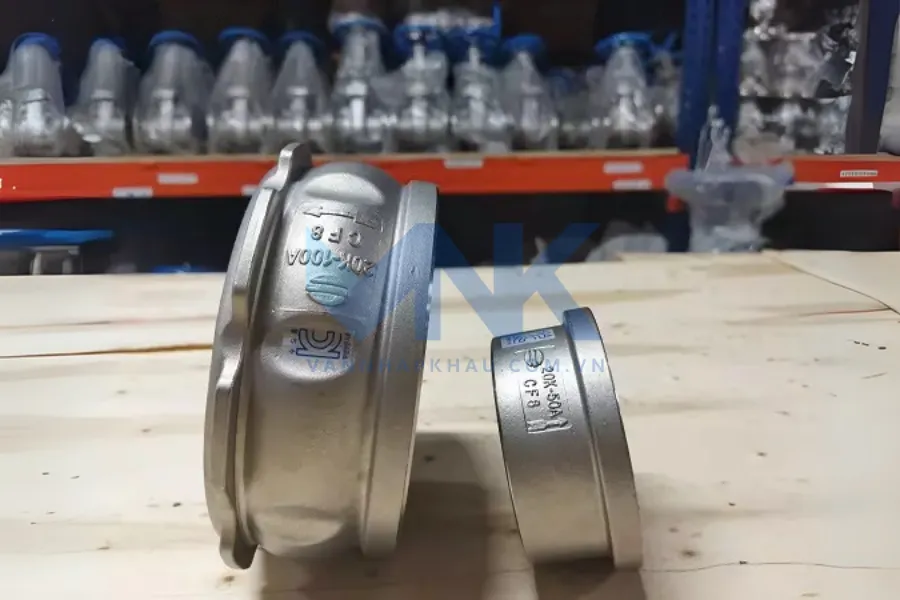

Van một chiều cối
Khi lưu chất đi qua van từ cửa vào áp lực sẽ ép lò xo và đi qua van. Ngắt dòng lưu chất, lực đàn hồi lớn hơn lực ép sẽ đưa van trở lại trạng thái đóng kín. Van được sản xuất theo đa dạng chất liệu khác nhau, sử dụng kiểu kết nối với đường ống mặt bích đa tiêu chuẩn.

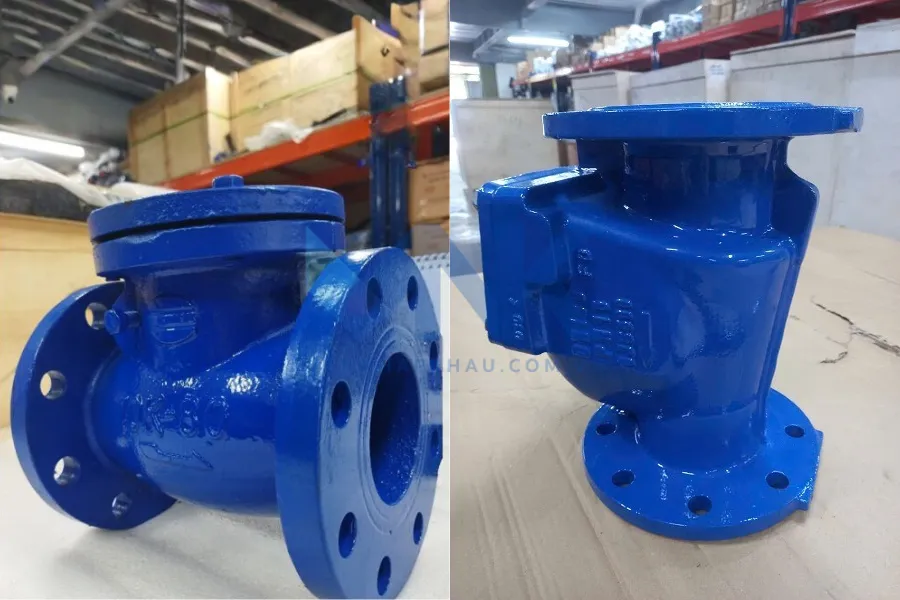

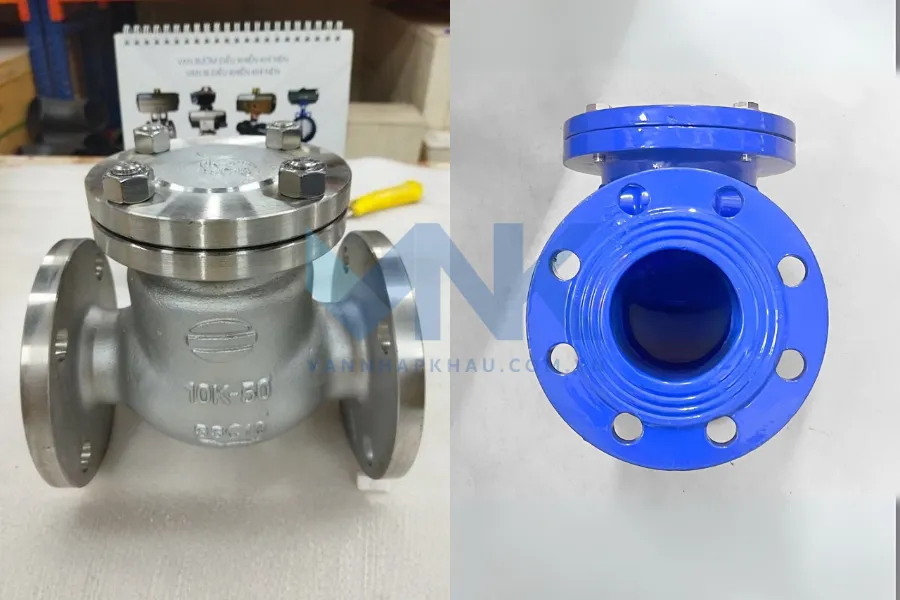

Van một chiều lá lật
Thiết kế có bản lề nên khi chịu áp lực từ dòng chảy lưu chất thì van sẽ lật mở lên phía trên. Nếu ngắt dòng lưu chất qua van thì trọng lượng toàn bộ đĩa van sẽ dần dần đóng lại tại vị trí gioăng làm kín. Hiện nay, đang có sẵn hai kiểu lắp ren và lắp bích.

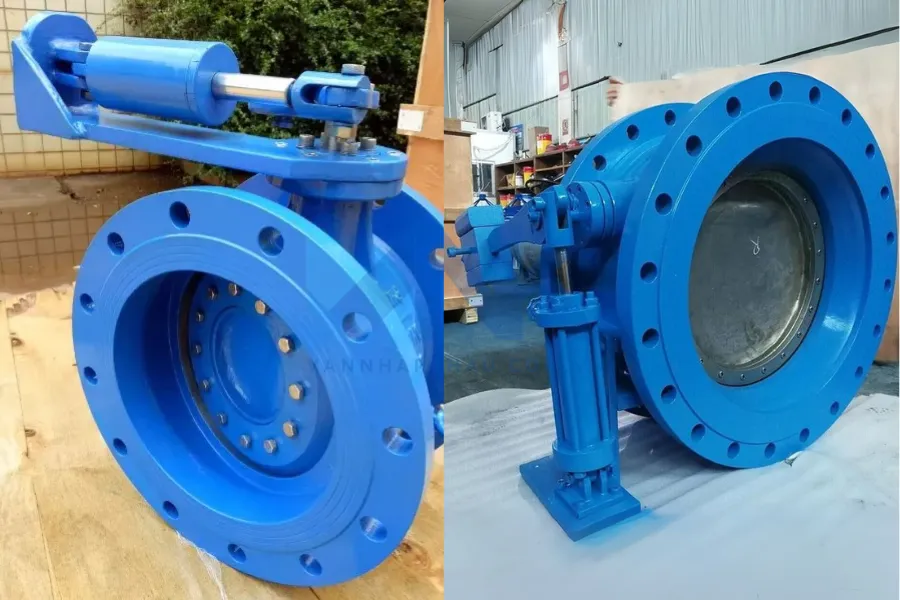

Van một chiều đối trọng
Dòng chất lỏng chảy qua một hướng duy nhất và chiều còn lại bị khống chế. Người ta thực hiện lắp van một chiều đối trọng theo phương đứng hoặc phương ngang, tuyệt đối không lắp nghiêng tránh cho cánh van đóng không kín.
4.2. Phân loại theo chất liệu

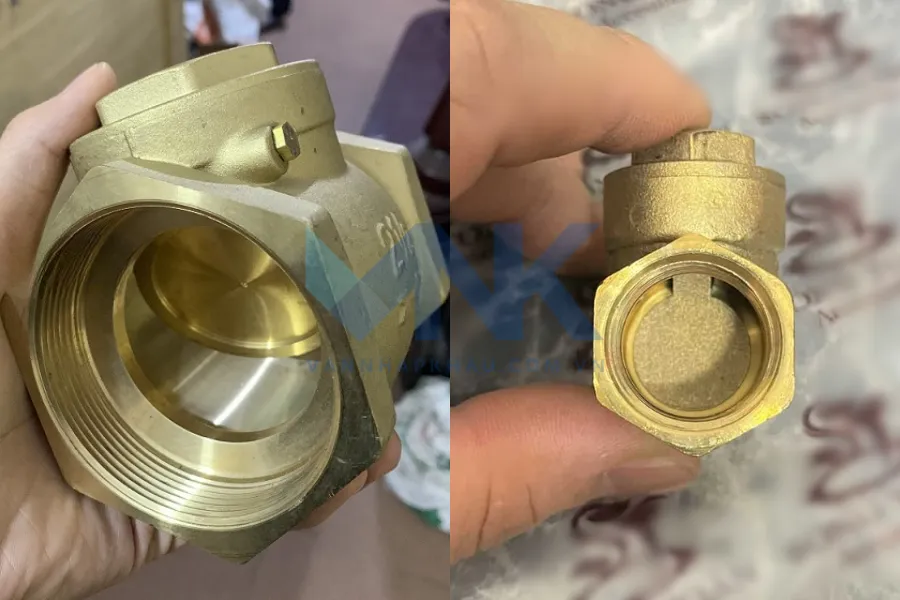

Van một chiều đồng
Đúc hoàn toàn bằng đồng nên thiết bị mang theo đặc tính chất liệu, khả năng chống lại dòng chảy di chuyển ngược bên trong ống dẫn. Thiết bị này có thiết kế dạng lắp ren hoặc nối bích theo nhiều kích thước khác nhau, tùy yêu cầu làm việc hệ thống mà quý khách dễ dàng lựa chọn.

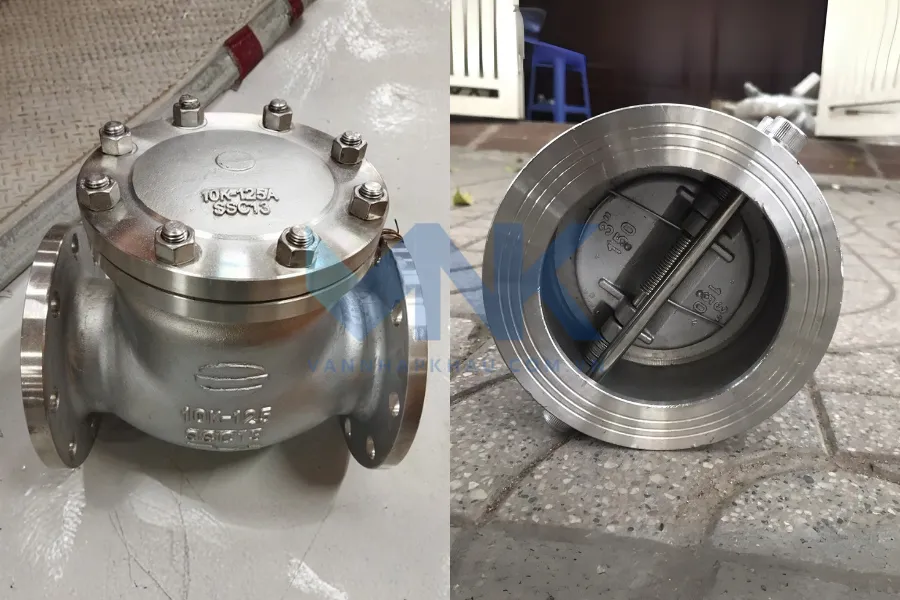

Van một chiều inox
Đặc tính inox cho phép loại van này lắp đặt ở môi trường nước thải có độ ăn mòn cao. Nhờ đó, các nhà máy công nghiệp lớn thường lựa chọn ứng dụng thiết bị để đóng/mở xăng dầu, khí gas.

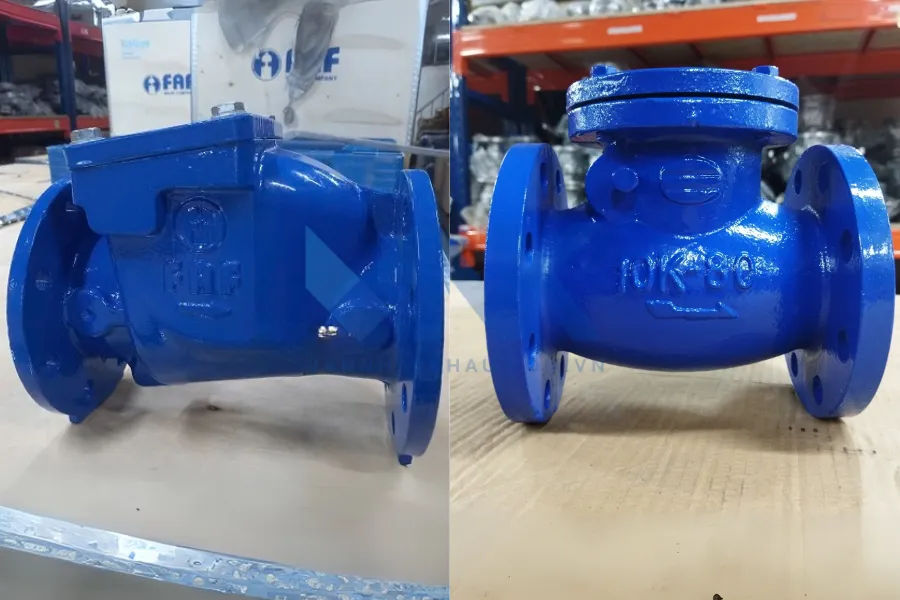

Van một chiều gang
Chất liệu gang cho phép van hoạt động bền bỉ, an toàn và ổn định. So với các loại van được sản xuất từ chất liệu khác thì thiết bị tiết kiệm chi phí đầu tư hơn. giảm kinh phí hiệu quả cho quý khách hàng.

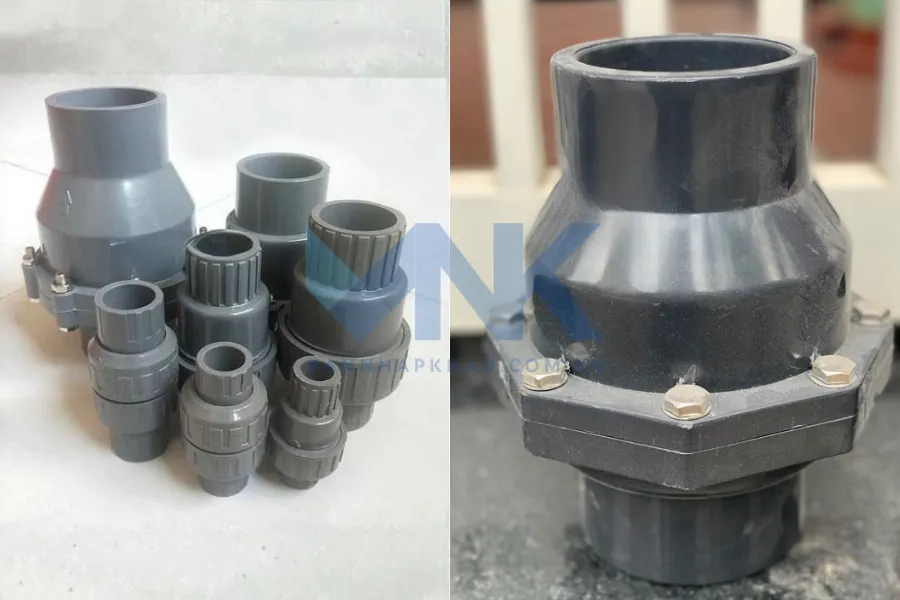

Van một chiều nhựa
Trong các dòng chảy lưu chất thì lưu chất có tính ăn mòn không thể thiếu. Chính vì thế van một chiều làm bằng chất liệu nhựa có tính chịu nhiệt tốt, chịu được áp suất cao sẽ phần nào cản trở sự ăn mòn và hư hỏng gây ra cho van. Ưu điểm, một số loại đạt tiêu chuẩn nước sạch an toàn trong hoạt động dân sinh.
5. Ứng dụng của van một chiều
Để có được hoạt động hiệu quả, an toàn và ổn định cho cả hệ thống cần lựa chọn đúng loại van công nghiệp chất lượng.
– Nhà máy sản xuất nước giải khát coca cola, nhà máy bia sài gòn, nhà máy sữa vinamilk, nhà máy rượu chivas.
– Hệ thống máy hơi, lò hơi, lò sấy, lò hấp.
– Hệ thống thông gió tòa nhà, đô thị, khu công nghiệp, phòng thí nghiệm.
– Hệ thống phòng cháy chung cư, đô thị, nhà máy, nhà xưởng.
– Nhà máy xử lý nước thải, trạm bơm, cấp thoát nước.

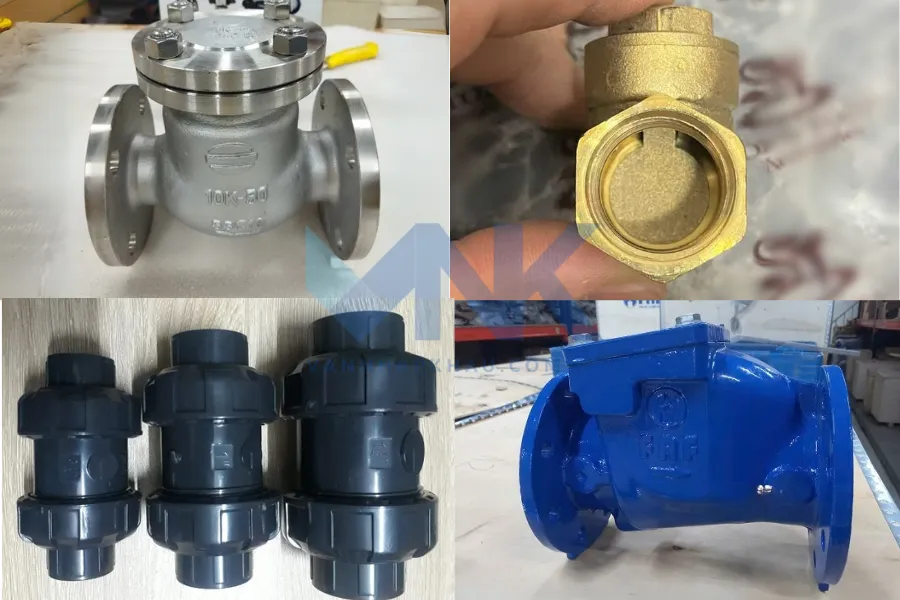

6. Địa chỉ phân phối van một chiều uy tín
Hiện nay, đơn vị chúng tôi đang nhập khẩu trực tiếp các loại van một chiều từ thương hiệu và quốc gia khác nhau. Điển hình khi Vannhapkhau THP phân phối độc quyền van một chiều thương hiệu Wonil xuất xứ Hàn Quốc.
Việc không phải thông qua bất kỳ đơn vị trung gian nào, thay vào đó sẽ làm việc trực tiếp với nhà máy sản xuất nên giá thành của van một chiều vô cùng hợp lý, đảm bảo chất lượng tốt, độ uy tín cao.
Kho hàng với diện tích rộng lớn 12000m2 luôn sẵn sàng cung cấp đầy đủ mẫu mã quý khách hàng cần.
– Hỗ trợ tư vấn lắp đặt, kỹ thuật, bảo trì.
– Cung cấp catalogue miễn phí.
– Cung cấp giấy tờ, hóa đơn, COCQ kèm théo sản phẩm.
– Bảo hành 12 tháng có chế 1 đổi 1 nếu có lỗi do nhà sản xuất.
– Giao hàng nhanh nhỏ lẻ, số lượng.

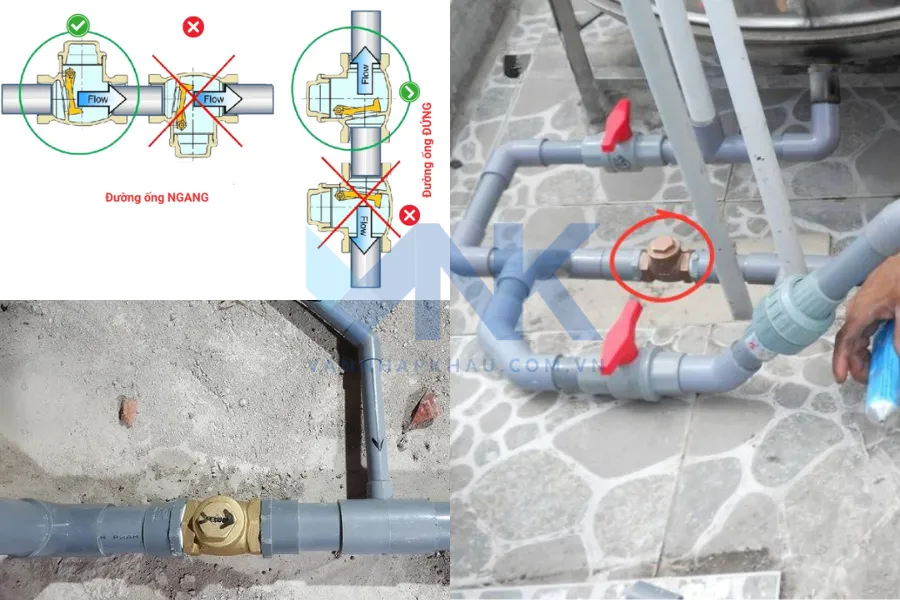

7. Lưu ý khi lắp đặt và sử dụng van một chiều
Để thiết bị đạt được hiệu quả làm việc tối đa thì trong quá trình lắp đặt và sử dụng quý khách nên lưu ý đến một số vấn đề như sau:
Lắp van đúng chiều, trên bộ phận thân van được như sản xuất in kí hiệu mũi tên giúp xác định chiều dòng chảy trong đường ống. Vậy nên, lắp van một chiều theo hướng mũi tên mới có được hoạt động ổng định.

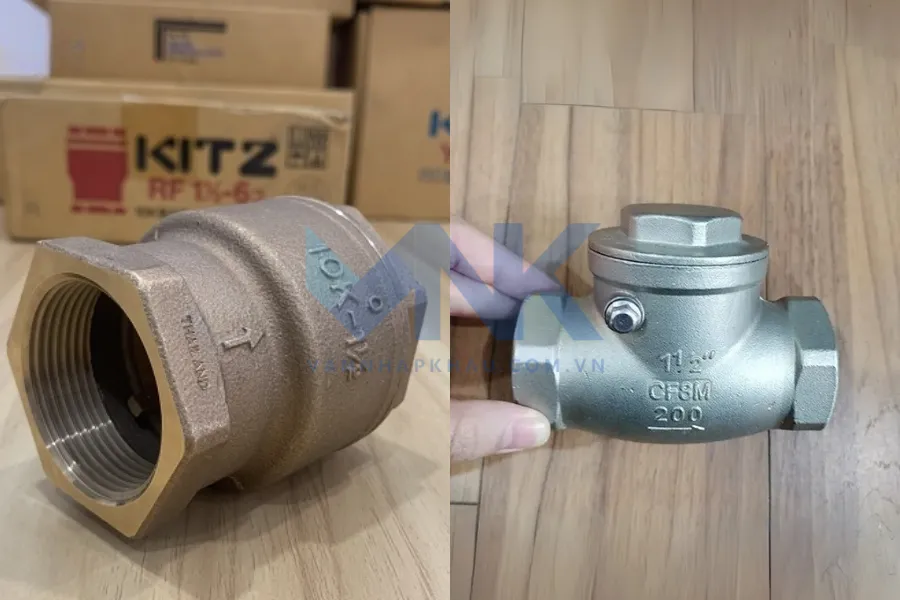

Dựa theo đường kính ống dẫn lưu chất để lựa chọn thiết bị sẽ lắp đặt theo phương thức nối ren hoặc lắp mặt bích. Đây là hai kiểu lắp phổ biến của thiết bị trên hệ thống ống, nhưng có một yêu cầu chung là sau khi lắp đặt không có tình trạng rò rỉ lưu chất ra ngoài.
Trong quá trình vận hành, đặc biệt là trong nhà máy với số lượng hệ thống và số lượng đường ống nhiều cần bố trí lắp van một chiều sao cho thuận tiện nhất. Đảm bảo việc bảo trì và bảo dưỡng sau này sẽ tiến hành dễ dàng hơn thì nên có khoảng cách giữa điểm đầu và điểm cuối van.
Mặc dù thiết kế của van một chiều đã có gioăng làm kín nhưng trong quá trình liên kết thiết bị vào đường ống vẫn nên thêm một lớp gioăng làm kín ở giữa khoảng nối để hạn chế tình trạng rò rỉ.
Lựa chọn mua kích thước của van đồng nhất với kích thước ống nơi van sẽ lắp đặt và làm việc.
