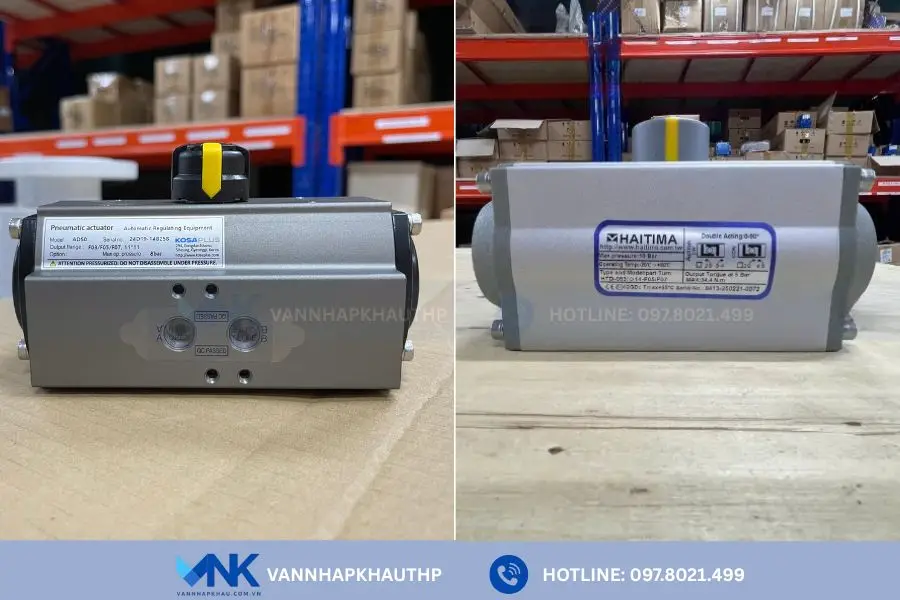

Giới thiệu bộ điều khiển khí nén
Bộ điều khiển khí nén hay còn được gọi là thiết bị truyền động khí nén, động cơ khí nén, tên tiếng Anh là Pneumatic actuator. Đây là thiết bị có vai trò quan trọng trong các hệ thống tự động hóa hiện đại với chức năng chuyển đổi áp suất khí nén thành cơ năng để điều khiển hoạt động đóng mở hoặc điều tiết của các loại van công nghiệp thông dụng như van bi, van bướm, van cổng, van cầu…
Ưu điểm nổi bật của bộ khí nén so với dạng điện là thời gian đóng mở nhanh và độ an toàn cao trong môi trường dễ cháy nổ. Cách thức hoạt động theo 2 dạng ON/OFF hoặc tuyến tính. Tùy theo nhu cầu sử dụng còn được chia thành 2 dạng tác động đơn và tác động kép, đáp ứng linh hoạt yêu cầu kỹ thuật của các hệ thống . Hệ thống ứng dụng rộng rãi: xử lý nước, dầu khí, hóa chất, thực phẩm – đồ uống…
Thông số kỹ thuật
| Model | RD, AD, HTD… |
| Vr bộ khí nén | hợp kim nhôm phủ Epoxy tĩnh điện |
| Áp lực khí nén | 3-8 bar |
| Nhiệt độ làm việc | -40ºC~80ºC |
| Cách thức hoạt động | ON/OFF, tuyến tính |
| Kiểu hoạt động | tác động đơn, tác động kép |
| Loại van tích hợp | van bi, van bướm, van cổng… |
| Tiêu chuẩn chống nước, chống bụi | IP67, IP68 |
| Thương hiệu sản xuất | Haitima, Kosaplus, Geko, Jaki… |
| Xuất xứ | Hàn Quốc, Đài Loan, Nhật Bản… |

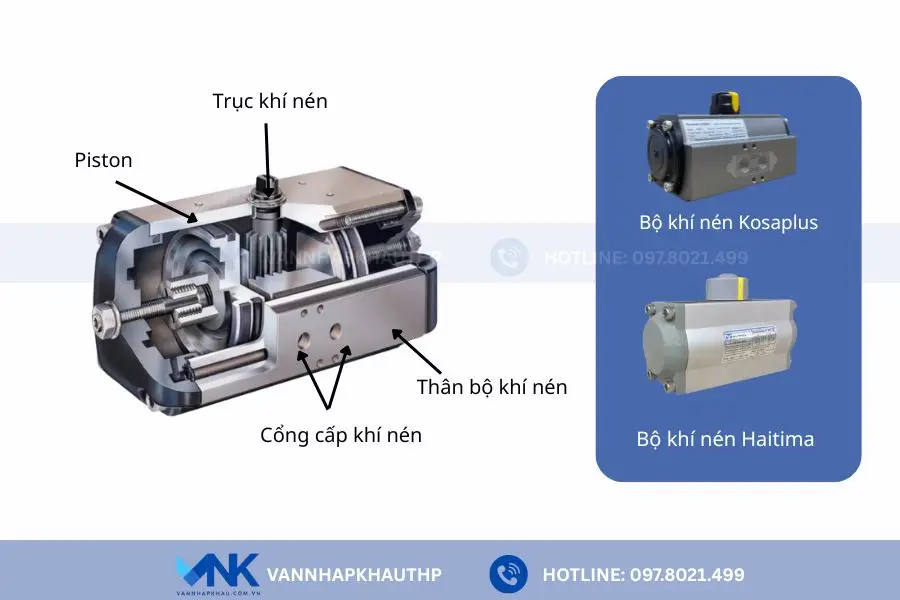

Cấu tạo và nguyên lý hoạt động bộ điều khiển khí nén
Cấu tạo chi tiết
Theo thống kê, bộ truyền động khí nén được cấu tạo gồm các bộ phận chính như vỏ, thân bộ điện, trục, momen xoắn. Với dạng tác động đơn và tác động kép sẽ có điểm khác nhau là buồng khí nén. Bộ tác động đơn sẽ chỉ nhận 1 buồng khí và có lò xo đàn hồi còn tác động kép sẽ nhận được 2 buồng khí, không có lò xo. Cụ thể cấu tạo như sau:
- Thân bộ khí nén: Chất liệu chế tạo hợp kim nhôm đúc nguyên khối, chống va đập tốt, bên ngoài được sơn tĩnh điện Epoxy để đảm bảo an toàn cho người vận hành và giúp tăng độ bền, chống ăn mòn.
- Trục khí nén: Chất liệu inox hoặc thép không gỉ cao cấp có độ bền cao, chịu nhiệt tốt, chống ăn mòn với chức năng truyền lực từ nguồn khí nén được cấp vào xuống bánh răng.
- Momen xoắn: Được cấu tạo gồm các bánh răng chuyền cấp với chức năng truyền lực xuống trục van và đĩa van để điều khiển quá trình van đóng, mở.
- Lò xo đàn hồi: Được thiết kế có sẵn trong thân bộ khí nén dạng tác động đơn, tác động kép không có. Chức năng chính truyền lực khi van vận hành, trường hợp van không hoạt động, lò xo sẽ có tác dụng cố định van ở vị trí nhất định.
Ngoài ra, bộ điều khiển khí nén còn có một bộ phận vô cùng quan trọng đó là xi lanh khí nén, một thiết bị cơ học được vận hành bằng khí nén. Với cấu tạo gồm cổng ra, cổng vào, vỏ, thân, piston đẩy.
Nguyên lý hoạt động
Về nguyên lý hoạt động, 2 dạng tác động đơn và tác động kép sẽ có cách thức vận hành khác nhau. Cụ thể dưới đây:

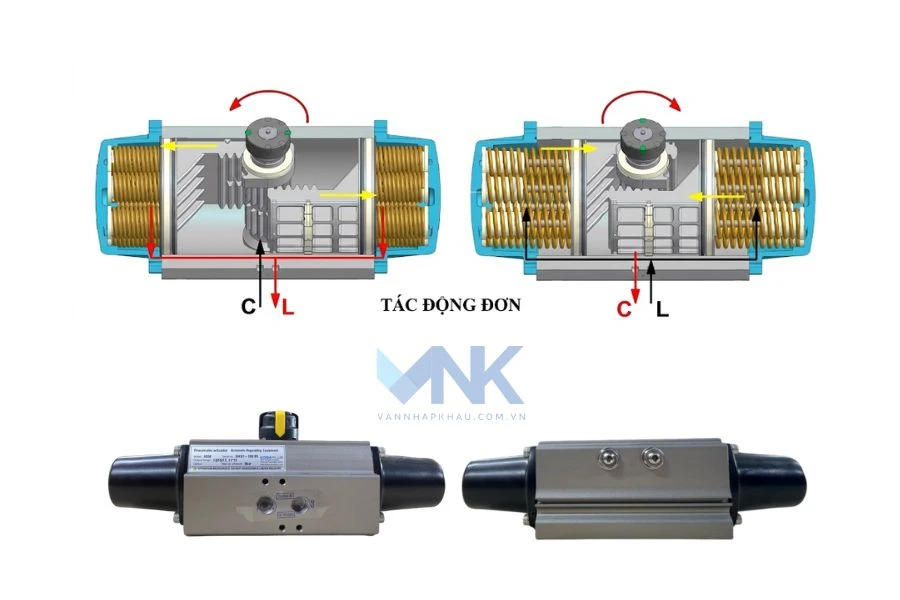

- Bộ điều khiển khí nén tác động đơn
Khi tiến hành cấp khí nén vào buồng khí, lúc này năng lượng khí nén sẽ được chuyển hóa thành cơ năng và sản sinh ra áp lực đẩy từ trong ra ngoài. Kết quả đẩy piston dịch chuyển về phía 2 bên. Đồng thời, các bánh răng sẽ quay theo chiều ngược chiều kim đồng hồ và truyền lực xuống trục van, khiến van mở. Khi đó khí nén từ buồng sẽ thoát ra ngoài.
Khi van ở trạng thái mở, nếu muốn đóng van chỉ cần ngắt nguồn khí nén cấp vào, lúc này lò xo đàn hồi bên trong sẽ đẩy piston từ 2 phía lại với nhau và làm trục van xoay theo chiều kim đồng hồ, kéo theo đĩa van dịch chuyển sang trạng thái đóng.

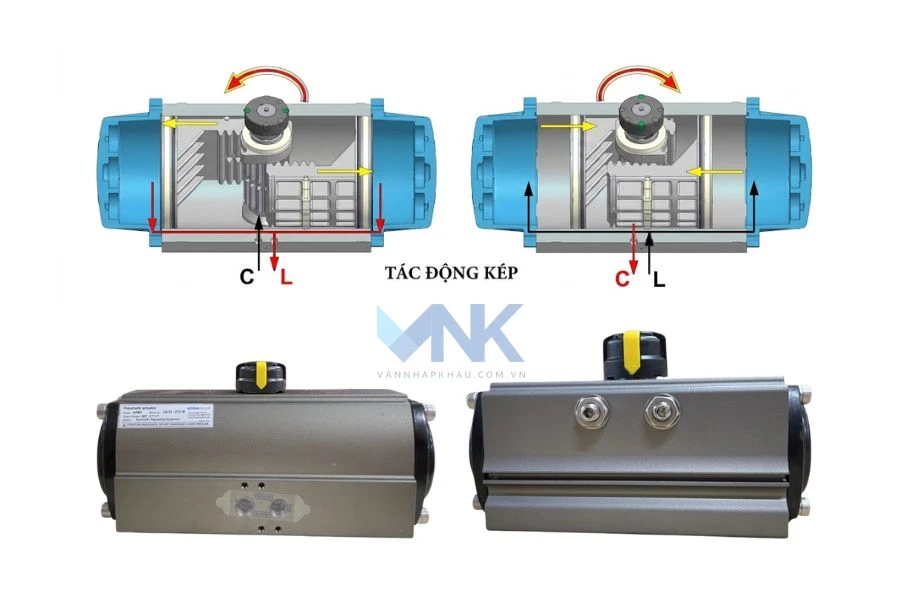

- Bộ điều khiển khí nén tác động kép
Khi khí nén được cấp vào bộ điều khiển sẽ sản sinh ra động cơ học, lực này sẽ làm piston chuyển động từ trong ra ngoài. Đồng thời tác động lên bánh răng và làm quay theo chiều ngược chiều kim đồng hồ để mở đĩa van. Khi khí nén từ buồng ngoài được đẩy ra ngoài thì van sẽ được mở hoàn toàn.
Nếu muốn đóng van chỉ cần thực hiện tương tự cấp nguồn khí nén, lúc này bánh răng sẽ nhận tác động và quay theo cùng chiều kim đồng hồ để đóng van. Khi khí nén từ buồng trong được đẩy ra ngoài van sẽ ở trạng thái đóng hoàn toàn.

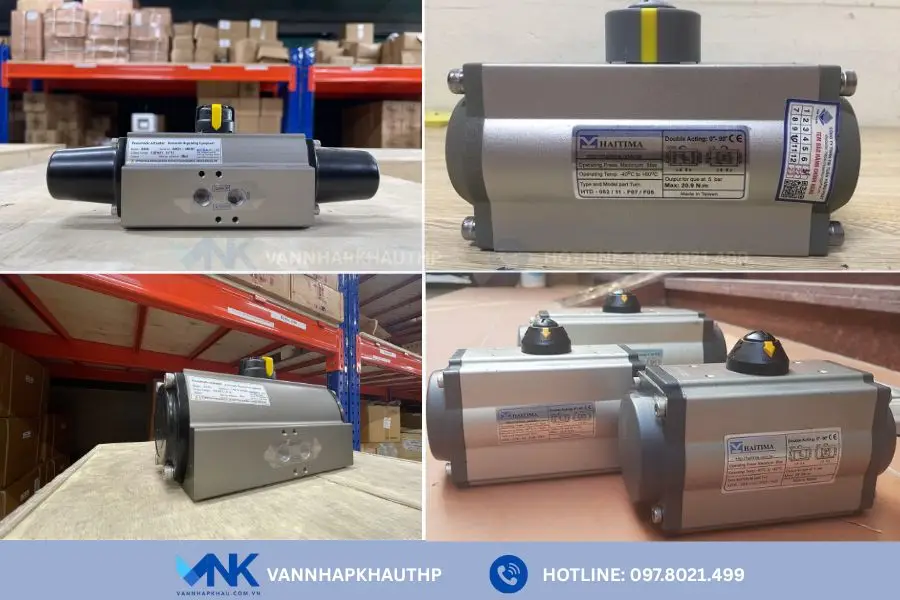

Ưu điểm của thiết bị truyền động khí nén
- Thiết kế chắc chắn, gọn nhẹ, dễ dàng lắp đặt, thay thế cũng như bảo trì, bảo dưỡng khi có nhu cầu.
- Thời gian đóng mở nhanh, trung bình 1 chu trình chỉ diễn ra trong khoảng 5 – 10 giây.
- Cách vận hành đơn giản, chỉ cần cấp nguồn khí nén vào bộ điều khiển, không cần dùng sức người như loại thủ công, giúp tiết kiệm đáng kể chi phí nhân công.
- Độ bền cao, ít hư hỏng, cho phép vận hành liên tục trong một thời gian dài.
- An toàn, không phát sinh tia lửa điện, hạn chế nguy cơ cháy nổ khi sử dụng vì không dùng nguồn điện.
- Vận hành ổn định, mượt mà, không bị gián đoạn vì bộ truyền động khí nén có khả năng lưu trữ khí nén.
- Đa dạng kích cỡ, thương hiệu để khách hàng lựa chọn, đảm bảo phù hợp với nhiều hệ thống đường ống cần lắp đặt.
- Dễ dàng tích hợp vào hệ thống điều khiển trung tâm, cho phép điều khiển từ xa linh hoạt, nhanh nhạy.
- Thường được ứng dụng nhiều trong hệ thống liên quan đến khí nén hoặc hệ thống hơi nóng, nước, dầu khí…

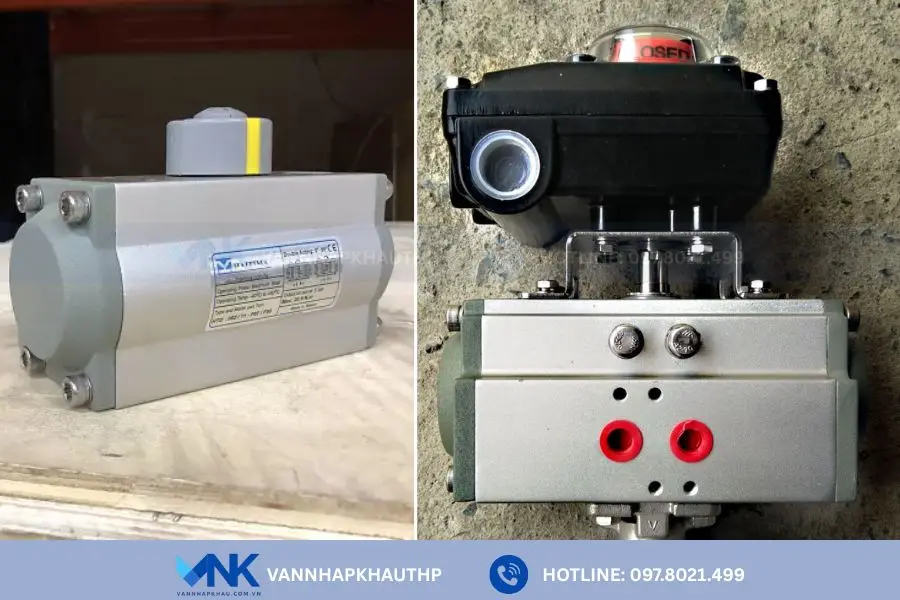

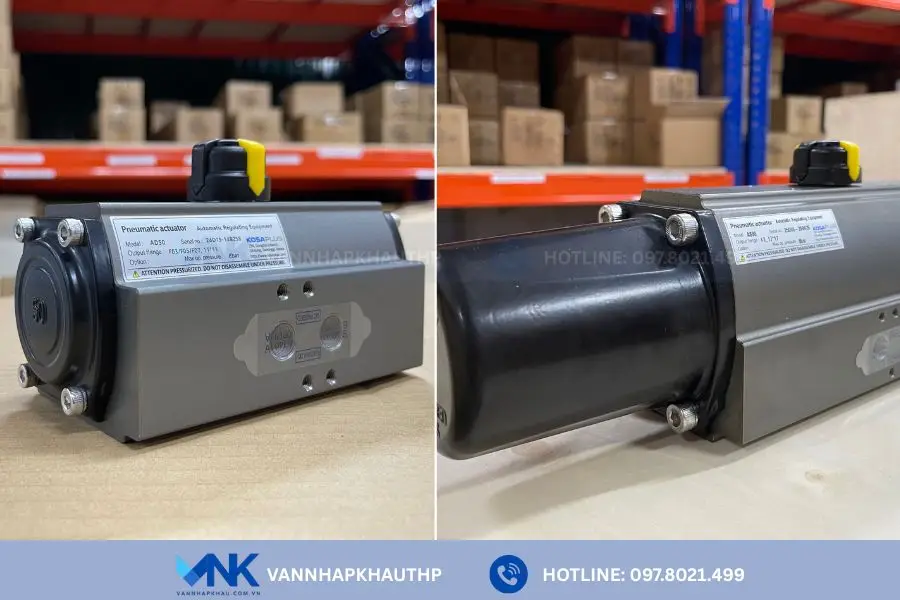

Phân loại bộ điều khiển khí nén
Theo cấu tạo
- Bộ điều khiển khí nén tác động đơn: Loại bộ điều khiển này được thiết kế 1 buồng khí nén, có thêm bộ phận lò xo đàn hồi. Hoạt động đóng mở van dựa theo nguyên tắc cung cấp áp lực khí nén 1 lần, chiều còn lại được hồi về nhờ lò xo đàn hồi, không cần cấp khí. Theo đó, phù hợp với hệ thống yêu cầu độ an toàn cao
- Bộ điều khiển khí nén tác động kép: Được thiết kế 2 buồng khí nén, không có lò xo đàn hồi. Khi vận hành cần sử dụng khí nén cấp 2 lần cho cả 2 chiều đóng và mở. Lợi thế nổi bật so với dạng tác động đơn và lực truyền động mạnh, hoạt động ổn định. Hệ thống ứng dụng chủ yếu yêu cầu vận hành liên tục, áp suất lớn.
Theo chức năng điều khiển
- Bộ khí nén ON/OFF: Là loại bộ truyền động có cấu tạo và vận hành đơn giản với 2 trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Ưu điểm thời gian phản hồi nhanh, dễ lắp đặt và giá thành rẻ hơn dạng tuyến tính. Hệ thống lắp đặt chủ yếu chỉ cần đóng mở hoàn toàn, không yêu cầu điều tiết lưu lượng.
- Bộ khí nén tuyến tính: Bộ truyền động khí nén dạng tuyến tính được sử dụng để điều tiết dòng chảy lưu chất theo các góc mở khác nhau theo yêu cầu của người sử dụng. Thiết kế loại bộ khí nén này sẽ có thêm bộ điều khiển tuyến tính để tăng độ chính xác. Hệ thống ứng dụng phổ biến cần kiểm soát, điều tiết lưu chất.
Theo thương hiệu
Dưới đây là các thương hiệu bộ điều khiển khí nén được sử dụng phổ biến trên thị trường và trong các hệ thống:

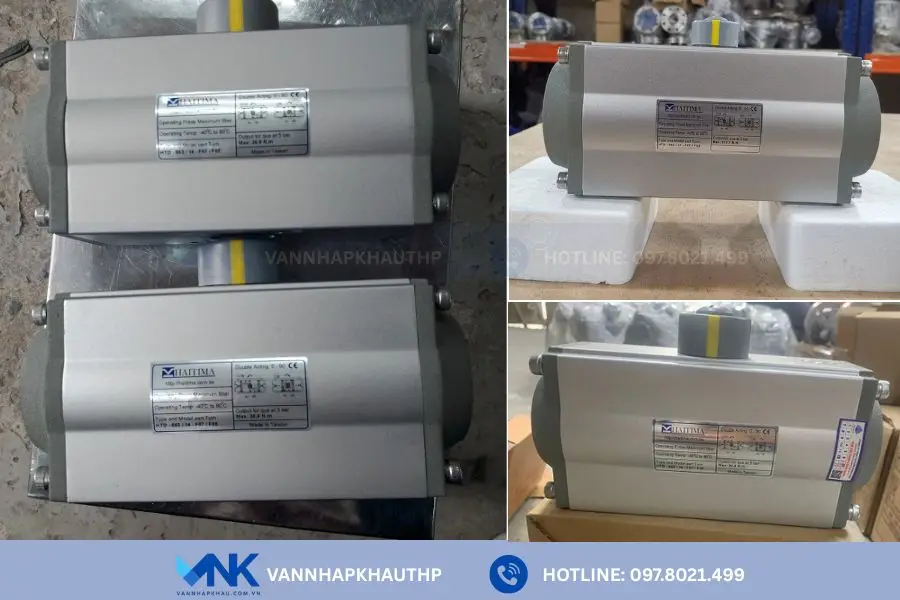

Bộ truyền động khí nén Haitima Đài Loan
Được sản xuất bởi thương hiệu van công nghiệp nổi tiếng Haitima có trụ sở chính tại Đài Loan. Với các model HTD 32 – HTD240, chất liệu thân bộ khí nén bằng hợp kim nhôm nguyên khối, tiêu chuẩn kháng nước, bụi IP68 giúp vận hành ở đa dạng môi trường khác nhau. Sản phẩm có thể lắp đặt và điều khiển vận hành được hầu hết các dòng van công nghiệp hiện nay.
Bộ truyền động khí nén Kosaplus Hàn Quốc
Được thiết kế với các model: AD, AS, RD, RS, thương hiệu sản xuất Kosaplus hàng đầu về bộ truyền động tại Hàn Quốc. Tiêu chuẩn kháng nước, kháng bụi đạt IP68, đầy đủ 2 kiểu tác động điều khiển: tác động đơn, tác động kép. Ưu điểm chất lượng cao, dây chuyền sản xuất hiện đại, kiểm định chất lượng nghiêm ngặt và tuổi thọ bền bỉ.
Bộ khí nén Geko Đài Loan
Là một trong những loại bộ truyền động khí nén xuất xứ Đài Loan, thương hiệu sản xuất Geko. Trên thân bộ khí nén có dán tem ghi đầy đủ thông số kỹ thuật cơ bản, hãng bộ điện để nhận diện. Tiêu chuẩn chống nước, chống bụi đạt IP67, cơ chế vận hành tự động hoàn toàn đáp ứng tốt hệ thống tự động hóa, yêu cầu vận hành nhiều van cùng một thời điểm.

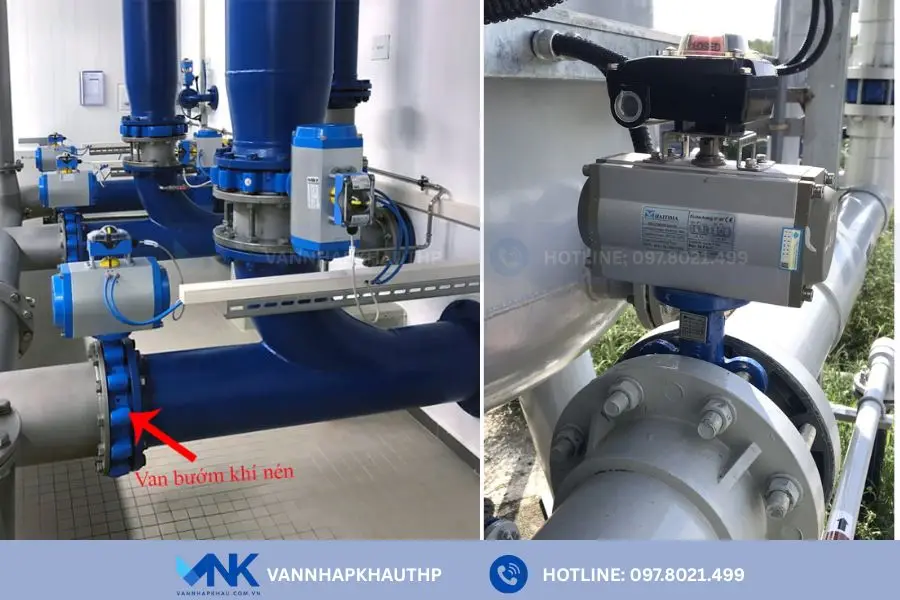

Ứng dụng bộ truyền động khí nén
Hiện nay, bộ truyền động khí nén được thiết kế kết hợp cùng với các loại van công nghiệp như van bi, van bướm, van cổng… và được sử dụng trong rất nhiều hệ thống, lĩnh vực. Chúng ta hoàn toàn có thể bắt gặp hình ảnh bộ truyền động Haitima hoặc Kosaplus trong các khu công nghiệp, trong các nhà máy sản xuất… Cụ thể:
- Trong các nhà máy sản xuất thực phẩm, dược phẩm yêu cầu vận hành ổn định, sạch sẽ.
- Trong các khu công nghiệp, các trạm thủy điện, nhiệt điện…
- Trong hệ thống cấp thoát nước, xử lý nước thải.
- Trong ngành dầu khí, hóa chất, môi trường yêu cầu an toàn cháy nổ cao.
- Tích hợp trong dây chuyền sản xuất tự động hóa, điều khiển từ xa.
- Phù hợp cho môi trường khắc nghiệt: ẩm ướt, bụi bẩn, nhiệt độ cao.
Van Nhập Khẩu – đơn vị cung cấp bộ truyền động khí nén chất lượng
Tại thị trường Việt Nam, Van Nhập Khẩu THP tự hào là đơn vị đang nhập khẩu và phân phối trực tiếp bộ điều khiển khí nén từ Hàn Quốc, Đài Loan của các hãng: Kosa plus, Haitima. Sản phẩm đảm bảo được kiểm định chất lượng kỹ lưỡng, đáp ứng tốt các tiêu chuẩn kỹ thuật và yêu cầu vận hành trong nhiều lĩnh vực công nghiệp khác nhau.
Khi mua hàng, quý khách sẽ được hưởng chính sách bảo hành 12 tháng, cơ chế 1 đổi 1 đối với các lỗi từ nhà sản xuất. Chúng tôi còn sở hữu đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng tư vấn, hỗ trợ lựa chọn sản phẩm phù hợp với từng loại van và hệ thống thực tế. Về mức giá, chúng tôi cam kết cạnh tranh, hợp lý và có nhiều chiết khấu hấp dẫn cho các đơn hàng có giá trị lớn.
Mọi yêu cầu về tư vấn, báo giá bộ điều khiển khí nén, quý khách vui lòng liên hệ qua hotline để được hỗ trợ nhanh chóng và chuyên nghiệp.
