Van cầu điều khiển điện là thiết bị có ưu điểm vượt trội về khả năng điều tiết dòng chảy chính xác và hoàn toàn tự động. Tại vannhapkhauTHP, chúng tôi lưu kho sẵn hàng, full size, đa dạng mẫu mã, xuất xứ bộ điện Haitima, Kosaplus với giá thành hợp lý, cạnh tranh nhất thị trường. Chi tiết về sản phẩm, hãy cùng tham khảo bài viết dưới đây.
Giới thiệu van cầu điều khiển điện
Van cầu điều khiển điện là dòng van có chức năng điều chỉnh lưu lượng dòng chảy hoặc kiểm soát lưu chất bằng bộ điều khiển điện. Với thiết kế phần thân là van cầu, phần điều khiển là động cơ điện thông minh, nhanh nhạy. Khi vận hành van chỉ cần cấp nguồn điện áp phù hợp, van sẽ vận hành đóng mở hoàn toàn tự động.
Chất liệu chế tạo van cầu điều khiển bằng điện chủ yếu là inox, gang hoặc thép đảm bảo phù hợp với mọi điều kiện môi trường khác nhau. Về bộ điều khiển điện tùy vào vị trí lắp đặt sẽ có 2 loại điều khiển dạng ON OFF hoặc điều khiển đóng mở dạng tuyến tính. Hệ thống ứng dụng điển hình hơi nóng, khí, gas vì đảm bảo được độ kín tương đối và có phương thức vận hành tự động.
Thông số kỹ thuật chung van cầu điện
Kích cỡ | DN50 – DN400 |
Chất liệu | Gang, inox, thép, nhựa |
Áp lực làm việc | PN25 / PN40 |
Nhiệt độ hoạt động | Tối đa 400°C |
Kiểu kết nối | Lắp ren hoặc lắp bích |
Điện áp | 24V, 220V, 380V |
Tiêu chuẩn bộ điện | IP67, IP68 |
Vỏ bộ điện | Hợp kim nhôm |
Môi trường lưu chất | Nước, hơi, dầu, khí, gas |
Xuất xứ | Hàn Quốc, Đài Loan, Nhật Bản |

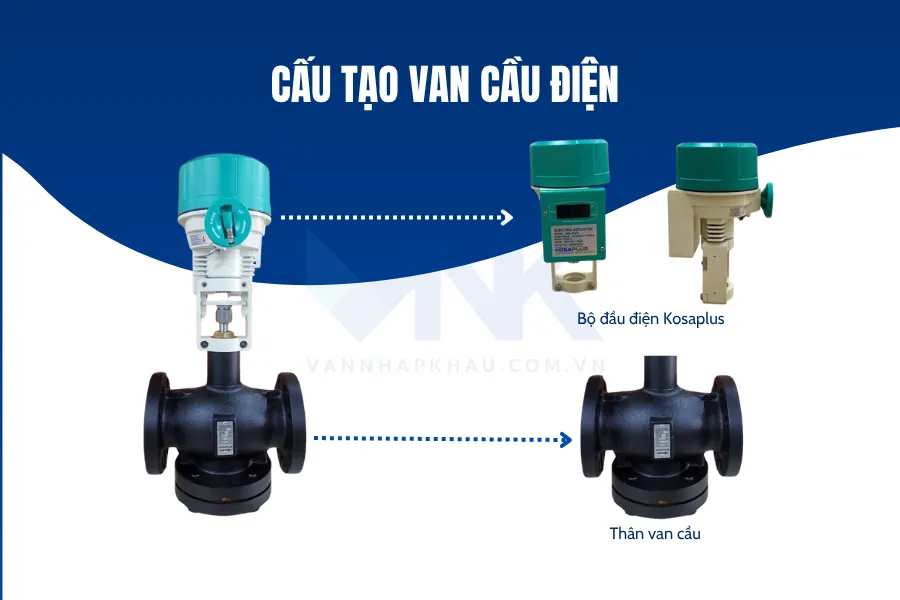

Cấu tạo
Về cấu tạo, van cầu điều khiển điện được thiết kế tương tự các dòng van cầu khác, điểm khác biệt là bộ phần điều khiển điện. Cụ thể gồm các bộ phận chính dưới đây:
Phần thân van cầu cơ
Thân van cầu điện có chức năng đóng, mở trực tiếp dòng chảy lưu chất và được sản xuất gồm các chi tiết như sau:
- Thân van: được đúc nguyên khối bằng gang, inox, thép có độ bền cao, chống ăn mòn tốt, chịu nhiệt độ cao, áp lực lớn. Nhiệm vụ tiếp xúc với môi trường bên ngoài, bao bọc và bảo vệ các bộ phận bên trong.
- Trục van: chất liệu inox, hợp kim cứng, chức năng kết nối và truyền lực tác động từ bộ điều khiển điện xuống đĩa van.
- Đĩa van: được thiết kế nằm ngang, khi vận hành sẽ di chuyển nâng lên, hạ xuống. Chất liệu inox chống ăn mòn tốt vì là bộ phận tiếp xúc trực tiếp và thực hiện chức năng đóng, mở dòng chảy.
- Gioăng làm kín: chất liệu cao su EPDM, PTFE có tác dụng làm kín tại các điểm nối, chống rò rỉ lưu chất ra bên ngoài.
- Phần thân van kết nối với đường ống được thiết kế đa số là dạng lắp bích có độ chắc chắn, an toàn cao, ngoài ra còn có dạng lắp ren.
Phần bộ điều khiển điện
Bộ điều khiển điện dùng cho van cầu điều khiển điện là loại đặc biệt hơn van bi hoặc van bướm. Cụ thể là lực kéo lớn hơn, cơ chế vận hành phức tạp hơn. Bởi 2 dòng van bi và van bướm khi đóng mở, đĩa van chỉ xoay hết cỡ là góc 90 độ còn với van cầu thì xoay 360 độ và cần xoay nhiều vòng.
Tuy nhiên, về kết cấu bộ điện tương tự gồm các chi tiết: bảng mạch điện, motor điện, bánh răng, công tắc giám sát, công tắc hành trình. Vỏ bộ điện bằng hợp kim nhôm, sơn tĩnh điện bên ngoài. Tiêu chuẩn chống nước, chống bụi IP67, nguồn điện áp sử dụng 24V, 220V, 380V.
Nguyên lý hoạt động
Van cầu điều khiển bằng điện vận hành theo nguyên lý tịnh tiến lên xuống và phụ thuộc vào nguồn điện áp. Cụ thể:
- Khi được cấp nguồn điện cho van, bộ điều khiển điện sẽ biến đổi điện năng cấp vào thành cơ năng và tác động làm cho motor hoạt động lên xuống. Khi motor dịch chuyển kéo theo trục van và đĩa van cũng dịch chuyển theo. Khi motor được nâng lên, đĩa van sẽ nâng lên, van ở trạng thái mở, khi motor hạ xuống van sẽ ở trạng thái đóng.
- Chu trình vận hành này sẽ theo từng chu kỳ. Khi kết thúc mỗi chu trình đóng hoặc mở sẽ có công tắc ngắt điện để đảm bảo an toàn và gửi tín hiệu thông báo trạng thái hoạt động về trung tâm điều khiển.
Đặc điểm nổi bật của van cầu điện
✅ Cho phép điều tiết lưu lượng chính xác, ổn định nên được sử dụng phổ biến trong các hệ thống yêu cầu điều tiết lưu chất.
✅ Đĩa van được thiết kế dạng nằm ngang và khi vận hành sẽ di chuyển theo phương thẳng đứng so với hướng dòng chảy, hạn chế được tình trạng sốc nước, ăn mòn đĩa van.
✅ Cơ chế vận hành hoàn toàn tự động khi được cấp nguồn điện áp tương ứng, dễ dàng tích hợp vào hệ thống PLC.
✅ Ứng dụng rộng rãi, hầu như có mặt trong các hệ thống yêu cầu điều tiết dòng chảy, điển hình như nước, hơi nóng, khí nén, hóa chất…
✅ Sử dụng điện áp đa dạng, thông dụng tại nhiều khu vực: 24V, 220V, 380V
✅ Chất liệu thiết kế thân van: gang, inox, thép không gỉ có đặc tính chống ăn mòn tốt, bền bỉ, đáp ứng nhiều môi trường lưu chất khác nhau, kể cả môi trường khắc nghiệt, ngoài trời.
✅ Lắp đặt linh hoạt bằng kiểu nối ren, nối bích và đáp ứng tốt những vị trí phức tạp: dưới sâu hoặc trên cao, khuất tầm nhìn, xa trung tâm hoặc môi trường độc hại.
>>> Xem thêm: Giải pháp điều khiển lưu chất tối ưu siêu nhanh – Van cầu khí nén
TOP 5+ van cầu điều khiển điện đáng dùng năm 2025
Van cầu điều khiển bằng điện được chia thành nhiều loại khác nhau dựa trên nguyên lý hoạt động, kiểu kết nối, cũng như chất liệu chế tạo. Cụ thể như sau:

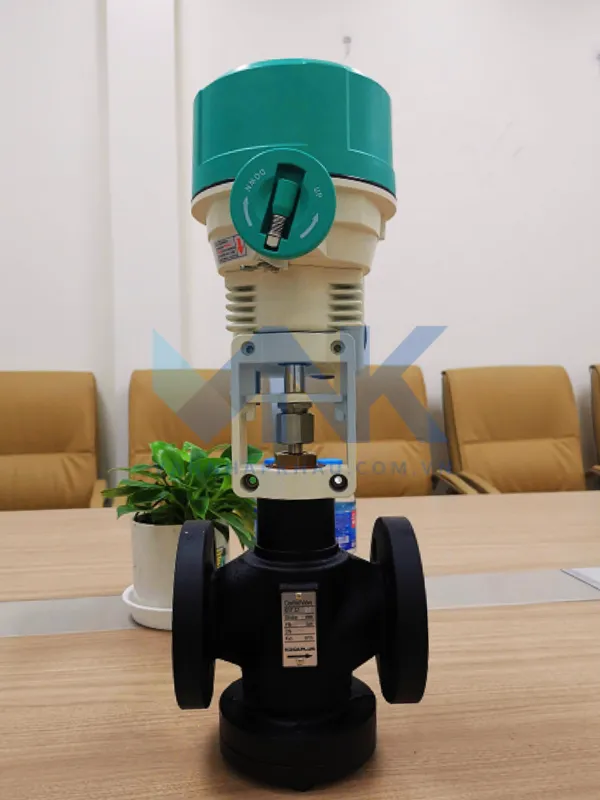

Van cầu điều khiển điện Kosaplus
Van cầu điều khiển điện Kosaplus là thiết bị tự động đóng/mở dòng chảy bằng tín hiệu điện, được ưa chuộng trong nhiều hệ thống công nghiệp hiện nay. Dòng sản phẩm này gồm hai loại chính: van cầu điện Kosaplus ON/OFF và van cầu điện Kosaplus tuyến tính.
- Loại ON/OFF hoạt động theo hai trạng thái hoàn toàn đóng hoặc mở, không điều tiết lưu lượng, nổi bật với cấu tạo đơn giản, dễ lắp đặt và chi phí tối ưu. Đây là lựa chọn phổ biến trong các hệ thống nước sạch, khí nén, lò hơi, hóa chất, xử lý nước thải…
- Trong khi đó, van cầu điện Kosaplus tuyến tính sử dụng tín hiệu 4–20mA hoặc 1–10V, cho phép điều chỉnh lưu lượng theo từng góc mở một cách chính xác. Loại van này phù hợp với các hệ thống yêu cầu điều tiết liên tục và khả năng kiểm soát tự động cao.

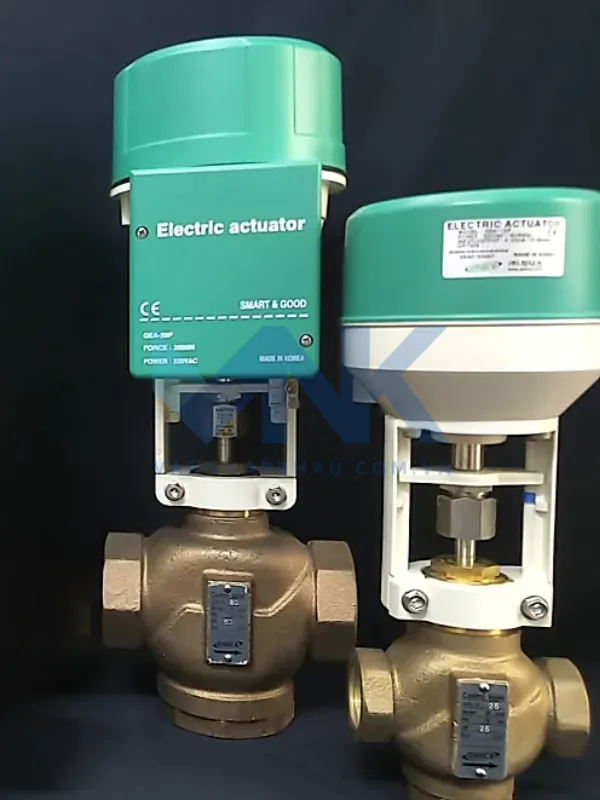

Van cầu điều khiển điện lắp ren
Van cầu điều khiển điện lắp ren phù hợp sử dụng trong hệ thống đường ống có kích cỡ nhỏ hoặc trung bình. Với thiết kế 2 đầu kết nối dạng lắp ren trong hoặc ren ngoài, lắp đặt đơn giản, không đòi hỏi yêu cầu kỹ thuật cao và phù hợp với hệ thống có áp suất trung bình. Lưu ý trong quá trình sử dụng người dùng không nên tháo lắp nhiều, tránh tình trạng bị hỏng ren, cháy ren.

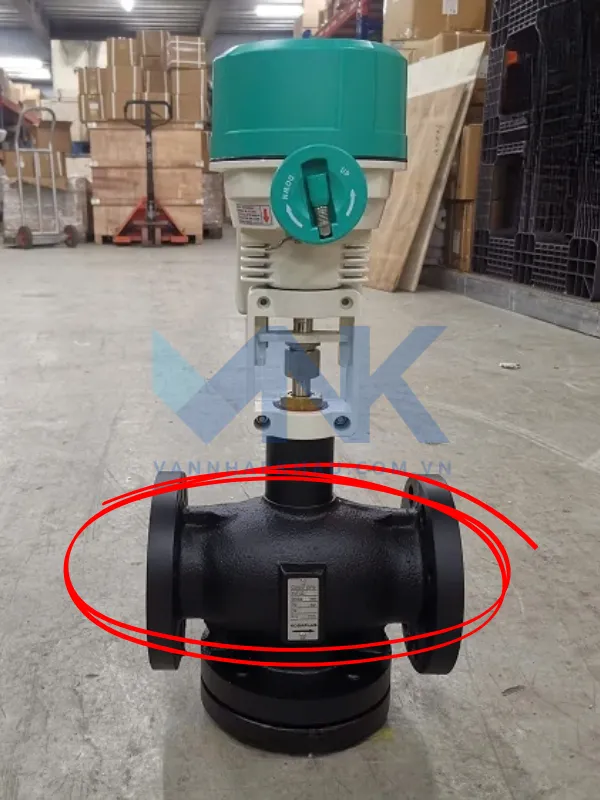

Van cầu lắp bích điều khiển điện
Dòng van này được ứng dụng nhiều trong các hệ thống có kích cỡ lớn, lưu lượng lớn và áp suất cao. Với thiết kế kiểu kết nối lắp mặt bích, 2 mặt bích được đúc 2 bên thân van, khi lắp đặt cần dùng bulong để cố định chắc chắn và gioăng cao su chèn ở giữa để làm kín. Mặc dù giá thành cao hơn dạng lắp ren nhưng độ chắc chắn, an toàn và khả năng làm kín vượt trội hơn hẳn.

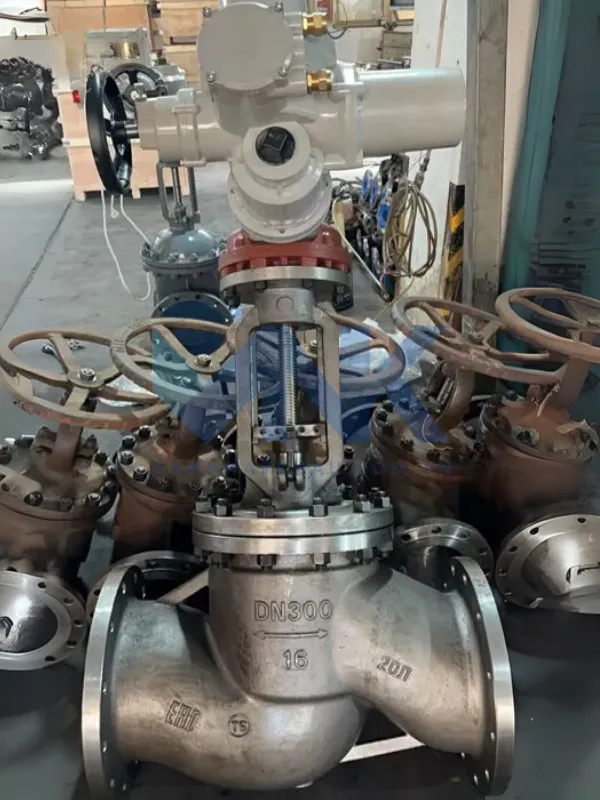

Van cầu inox điều khiển điện
Van cầu inox điều khiển điện được chế tạo từ inox 304 hoặc 316, có khả năng chống ăn mòn tốt, chịu nhiệt độ cao, áp lực lớn, bền bỉ trong thời gian dài và phù hợp với các môi trường khắc nghiệt như nước thải, hóa chất. Đặc điểm nhận diện bề mặt sáng bóng, trơn nhẵn. Đặc biệt, thường được sử dụng trong các hệ thống yêu cầu kỹ thuật cao, chặt chẽ mặc dù giá thành cao hơn các loại vật liệu khác

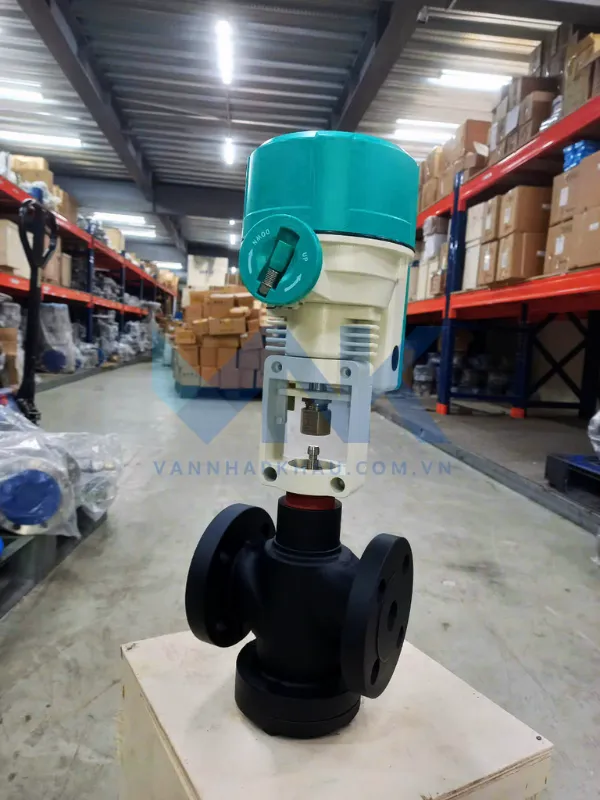

Van cầu gang điều khiển điện
Van cầu gang điều khiển điện là loại phổ biến nhất trong các hệ thống dân dụng với lợi thế giá thành hợp lý, độ bền tốt. Điển hình như hệ thống HVAC, cấp thoát nước sạch, PCCC, lò hơi, khí nén…Bên ngoài thân van thường được sơn một lớp Epoxy chống bám bụi, tăng độ bền. Nhược điểm trọng lượng nặng, khả năng chống ăn mòn kém nên không phù hợp với môi trường có tính ăn mòn cao.

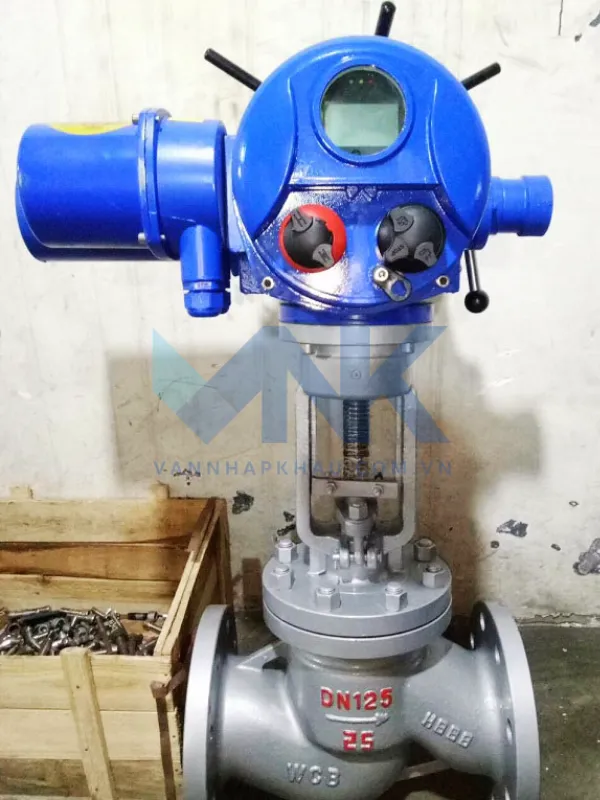

Van cầu thép điều khiển điện
Van cầu điều khiển điện thép được làm từ thép đúc hoặc thép carbon có khả năng chịu áp lực và nhiệt độ cao, đáp ứng tốt các hệ thống mà các chất liệu khác không phù hợp. Đặc biệt trong các hệ thống có áp suất cao, yêu cầu độ an toàn nghiêm ngặt. Điển hình như trong môi trường công nghiệp nặng lò hơi, nhà máy nhiệt điện, dầu khí và hóa chất. Nhược điểm trọng lượng nặng, chi phí cao và yêu cầu kỹ thuật lắp đặt tương đối phức tạp.
Lưu ý quan trọng khi sử dụng van cầu điều khiển điện
Với thiết kế đặc biệt hơn các loại van điều khiển điện khác nên trong quá trình sử dụng và lắp đặt van cầu điều khiển điện cần lưu ý các vấn đề dưới đây để đảm bảo thiết bị hoạt động ổn định, bền bỉ và an toàn:
- Lựa chọn đúng chất liệu van theo môi trường làm việc, đúng kích cỡ, điều kiện nhiệt độ và áp suất, tránh chọn sai sẽ ảnh hưởng đến độ bền của van, rò rỉ hệ thống.
- Chọn bộ điều khiển điện đúng chức năng, nếu hệ thống chỉ cần đóng mở đơn giản nên chọn loại điều khiển ON/OFF . Nếu cần điều tiết lưu lượng chính xác nên trang bị thêm cho hệ thống bộ điều khiển tuyến tính.
- Sử dụng nguồn điện áp cấp vào tương thích với điện áp của bộ điều khiển điện để tránh chập cháy hoặc hư hỏng.
- Cần chọn động cơ điện có tiêu chuẩn bảo vệ phù hợp với môi trường. Nếu sử dụng ngoài trời hoặc nơi ẩm ướt không để motor bị ngập nước hay quá nhiệt.
- Đảm bảo lắp đặt đúng kỹ thuật, đúng hướng dòng chảy lưu chất, trục truyền động thẳng đứng để tránh lực ma sát không đều.
- Tránh lắp đặt van tại các điểm gấp khúc, co, khoảng cách quá gần với các thiết bị khác hoặc ở nơi rung lắc mạnh.
- Kiểm tra và bảo trì van định kỳ 3 – 6 tháng theo khuyến cáo của nhà sản xuất để kịp thời phát hiện nếu có vấn đề và xử lý, tránh ảnh hưởng đến vận hành chung của hệ thống.
Liên hệ nhận báo giá van cầu điều khiển điện
Nếu quý khách đang tìm kiếm đơn vị phân phối van cầu điều khiển khí nén chính hãng, uy tín – liên hệ ngay với Van Nhập Khẩu THP. Với hơn 16 năm kinh nghiệm trong lĩnh vực van công nghiệp, vật tư ngành nước. Chúng tôi cam kết toàn bộ sản phẩm tại kho, không riêng van cầu điều khiển khí nén đảm bảo chính hãng, chất lượng tốt, giá thành cạnh tranh và đa dạng xuất xứ.
✅ Sản phẩm nhập khẩu trực tiếp từ 2 thương hiệu bộ điều khiển lớn Haitima Đài Loan và Kosaplus Hàn Quốc, chính hãng 100%, đầy đủ giấy tờ kiểm định CO, CQ.
✅ Đa dạng mẫu mã, chủng loại, kích cỡ, model điều khiển phù hợp với hầu hết hệ thống.
✅ Chế độ bảo hành minh bạch, rõ ràng, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất.
✅ Kho hàng chúng tôi luôn có sẵn số lượng lớn các sản phẩm để quý khách hàng tham quan và lựa chọn.
✅ Giá thành hợp lý, có chiết khấu cao với các đơn hàng có giá trị lớn.
✅ Hỗ trợ vận chuyển, giao hàng toàn quốc, nhanh chóng.
✅ Đội ngũ nhân viên kỹ thuật sẵn sàng làm việc 24/7, có trình độ chuyên môn cao, hiểu biết chuyên sâu sản phẩm.
Để nhận báo giá chi tiết, chính xác, quý khách vui lòng liên hệ Hotline để được tư vấn, hỗ trợ.
