Catalogue van bướm tín hiệu điện không đơn thuần là tài liệu giới thiệu sản phẩm, mà còn là cơ sở khoa học giúp người vận hành đánh giá và lựa chọn đúng thiết bị phù hợp với điều kiện thực tế của hệ thống. Hiểu rõ catalogue đồng nghĩa với việc chủ động kiểm soát chất lượng đầu vào, hạn chế rủi ro trong quá trình vận hành lâu dài. Trong bài viết dưới đây, Van Nhập Khẩu sẽ tập hợp và giới thiệu chi tiết các mẫu catalogue van bướm tín hiệu điện đến từ Hàn Quốc và Châu Âu, giúp quý khách có đủ thông tin để đưa ra lựa chọn tự tin và chính xác nhất.
Van bướm tín hiệu điện là gì?

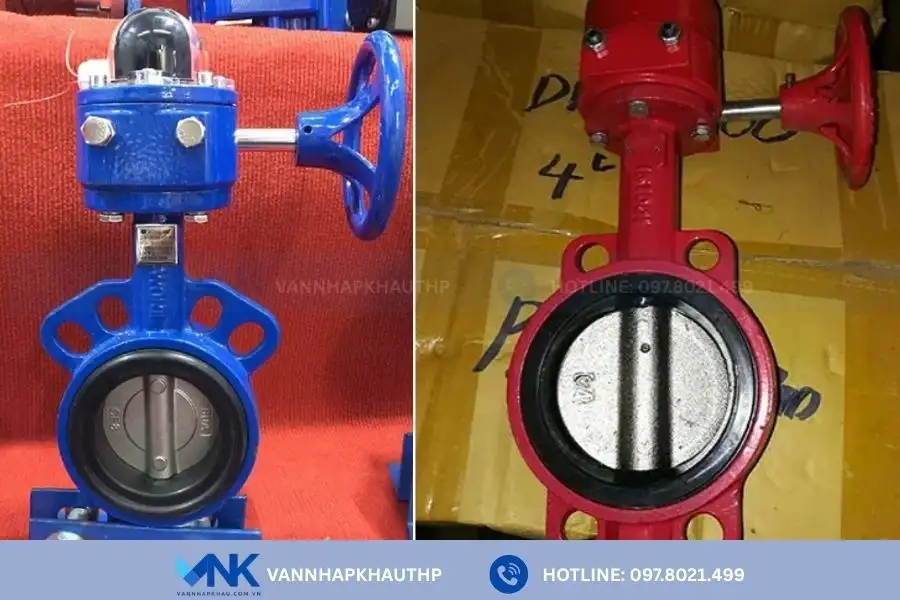

Van bướm tín hiệu điện là phiên bản nâng cấp của van bướm cơ học, với phần thiết kế tay gạt hoặc tay quay được thay thế bằng bộ phát tín hiệu điện nhằm truyền trạng thái đóng/mở về tủ điều khiển. Nhờ đó, người vận hành có thể giám sát từ xa một cách nhanh chóng và chính xác mà không cần tiếp cận trực tiếp vị trí lắp đặt.
Cũng giống như các loại van bướm khác, van bướm tín hiệu điện được làm từ đa dạng vật liệu chế tạo như gang, inox, thép, nhựa giúp van thích nghi với nhiều môi trường làm việc khác nhau từ nước sạch, nước thải đến hóa chất. Sản phẩm có dải kích thước đa dạng từ DN50-DN300 phù hợp với đại đa số hệ thống công nghiệp.
Các nội dung chính trong Catalogue van bướm tín hiệu điện
Thông số kỹ thuật
Trong catalogue van bướm tín hiệu điện, phần thông số kỹ thuật luôn được xem là nội dung quan trọng nhất. Đây là cơ sở giúp kỹ sư và người vận hành đánh giá mức độ phù hợp của van với hệ thống thực tế.
Thông thường, catalogue sẽ cung cấp đầy đủ các thông tin như kích thước danh nghĩa, áp suất làm việc, nhiệt độ chịu đựng tối đa, vật liệu thân van, đĩa van và gioăng làm kín, cũng như điện áp sử dụng.Cụ thể:
- Vật liệu: Gang dẻo cao cấp, Sơn phủ Eboxy màu đỏ.
- Áp suất làm việc: PN10/PN16.
- Tiêu chuẩn nối bích: EN1092-2.
- Nhiệt độ làm việc: 0~120ºC.
- Kích cỡ: DN50 đến DN500.
- Xuất xứ: Thổ Nhĩ Kỳ, Malaysia, Hàn quốc
- Hãng sản xuất: KBV, ARV, SJV
- Giấy tờ: Đầy đủ
Cấu tạo và nguyên lý hoạt động của van bướm tín hiệu điện

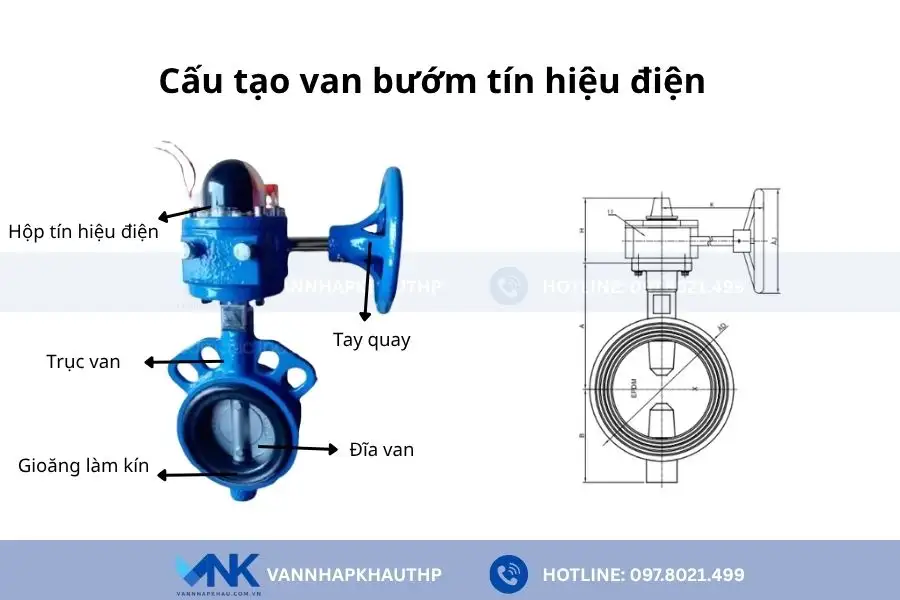

Catalogue van bướm tín hiệu điện minh họa rõ cấu tạo của van thông qua hình ảnh cắt lớp chi tiết. Về cơ bản, sản phẩm này sẽ gồm các bộ phận chính như thân van, đĩa van, trục van, gioăng làm kín và bộ tín hiệu điện. Trong đó:
- Thân van đóng vai trò là lớp vỏ bảo vệ toàn bộ kết cấu bên trong
- Đĩa van là bộ phận tiếp xúc trực tiếp với dòng lưu chất, có nhiệm vụ đóng – mở hoặc điều tiết lưu lượng thông qua chuyển động quanh trục.
- Trục van là bộ phận liên kết giữa đĩa van và cơ cấu vận hành, đảm nhiệm vai trò truyền chuyển động quay giúp đĩa van đóng/mở linh hoạt, đồng thời phối hợp với bộ tín hiệu để ghi nhận trạng thái vận hành của van.
- Gioăng làm kín được lắp đặt tại vị trí tiếp xúc giữa đĩa và thân van nhằm đảm bảo độ kín tuyệt đối, hạn chế rò rỉ lưu chất trong quá trình sử dụng.
- Bộ tín hiệu điện, lắp trên thân van có khả năng gửi tín hiệu trạng thái đóng/mở của van về tủ điều khiển hoặc hệ thống trung tâm, giúp người vận hành giám sát từ xa một cách chính xác và kịp thời.
Về nguyên lý hoạt động van bướm tín hiệu điện có nguyên lý hoạt động khá đơn giản, kết hợp giữa cơ chế vận hành thủ công và hệ thống báo tín hiệu trạng thái.
Thông thường mỗi van sẽ được trang bị bộ tín hiệu với 3 dây kết nối, bao gồm 2 dây nguồn (màu nâu (+) và xanh (–) và 1 dây tín hiệu màu đen. Khi người vận hành thực hiện thao tác quay hoặc gạt tay gạt để đưa van về trạng thái đóng, công tắc bên trong bộ tín hiệu sẽ được kích hoạt. Lúc này, dây tín hiệu sẽ truyền tín hiệu về tủ điều khiển, rơ-le hoặc các thiết bị hiển thị như đèn báo nhằm xác nhận van đang ở trạng thái đóng.
Ngược lại, khi van được mở, trạng thái tiếp điểm sẽ thay đổi (ngắt hoặc chuyển mạch), làm tín hiệu báo về tủ điều khiển thay đổi tương ứng, đồng thời đèn tín hiệu có thể tắt hoặc chuyển trạng thái. Nhờ đó, hệ thống có thể nhận biết chính xác tình trạng đóng/mở của van mà không cần kiểm tra trực tiếp.
Ưu điểm nổi bật của van bướm tín hiệu điện
Dựa trên nội dung trong catalogue van bướm tín hiệu điện đến từ Hàn Quốc, Châu Âu, có thể thấy dòng van này sở hữu hàng loạt ưu điểm nổi bật, đáng chú ý. Cụ thể như:
✅ Van được tích hợp bộ tín hiệu giúp truyền trạng thái đóng/mở về tủ điều khiển, hỗ trợ người vận hành theo dõi hệ thống mà không cần kiểm tra trực tiếp.
✅ Thiết kế van gọn nhẹ, ít chi tiết phức tạp, dễ lắp đặt và vận hành bằng tay gạt hoặc hộp số.
✅ So với van bướm điều khiển điện, dòng van tín hiệu có giá thành tiết kiệm hơn nhưng vẫn đáp ứng tốt nhu cầu giám sát.
✅ Thân van thường được làm từ gang có độ bền cao, khả năng chịu áp và nhiệt độ tốt.
✅ Cơ chế xoay van 90 độ, giúp thao tác nhanh, tiết kiệm thời gian vận hành.
✅ Gioăng làm kín chất lượng cao giúp van hoạt động ổn định, giảm thất thoát lưu chất.

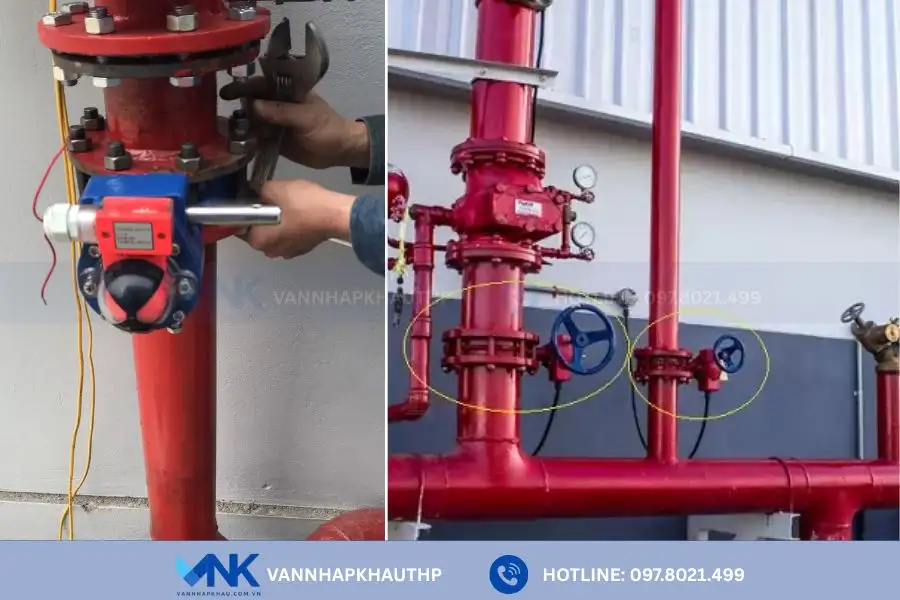

Phạm vi hoạt động của van bướm tín hiệu điện
Theo thông tin từ Catalogue van bướm tín hiệu điện hiện được sử dụng rộng rãi trong các hệ thống dưới đây:
- Hệ thống cấp thoát nước dân dụng và công nghiệp
- Hệ thống điều hòa không khí, thông gió
- Nhà máy xử lý nước thải, trạm bơm
- Hệ thống phòng cháy chữa cháy (PCCC)
- Nhà máy thực phẩm, dược phẩm
- Các dây chuyền sản xuất công nghiệp như dệt may, giấy, hóa chất
- Hệ thống lò hơi, đường ống hơi và nước nóng (ở mức nhiệt độ phù hợp)
- Hệ thống thủy lợi, cấp nước đô thị
Chi tiết Catalogue van bướm tín hiệu điện Hàn Quốc, Châu Âu

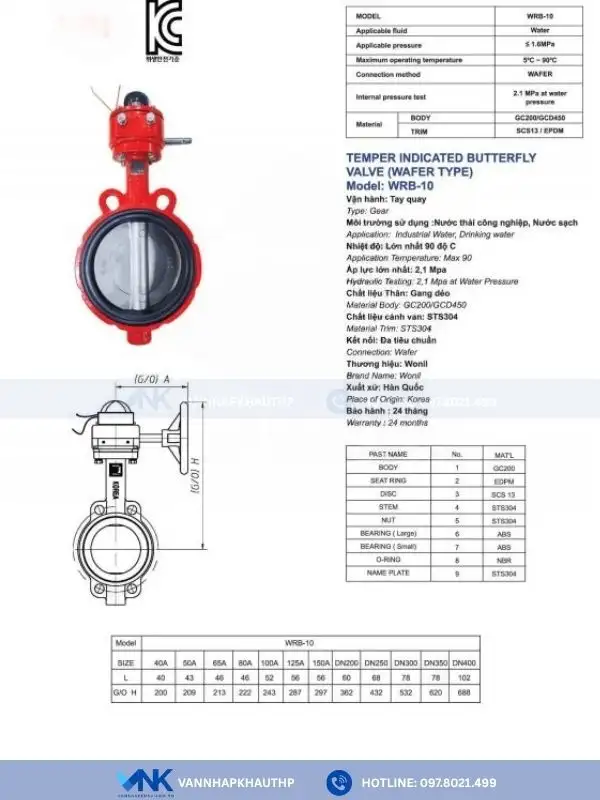

Catalogue van bướm tín hiệu điện Wonil

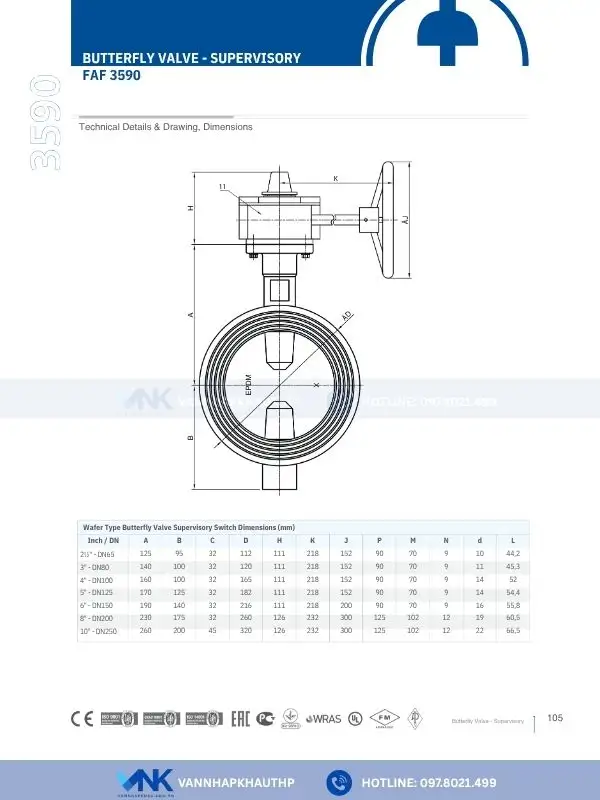

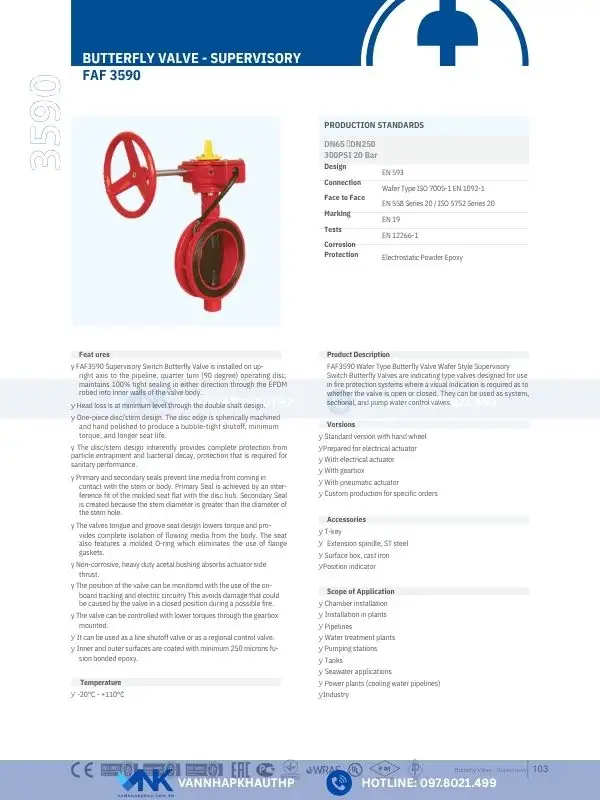

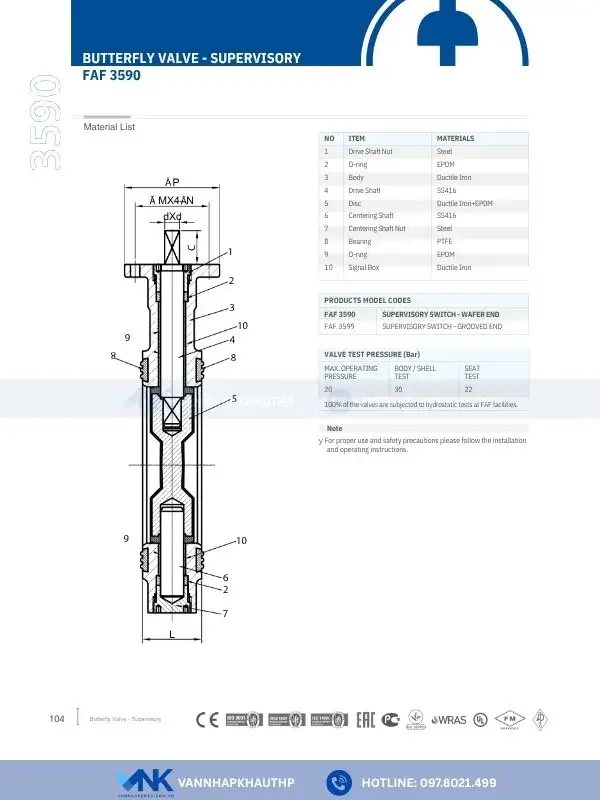

Catalogue van bướm tín hiệu điện FAF
Mua van bướm tín hiệu điện chính hãng, đầy đủ Catalogue ở đâu?

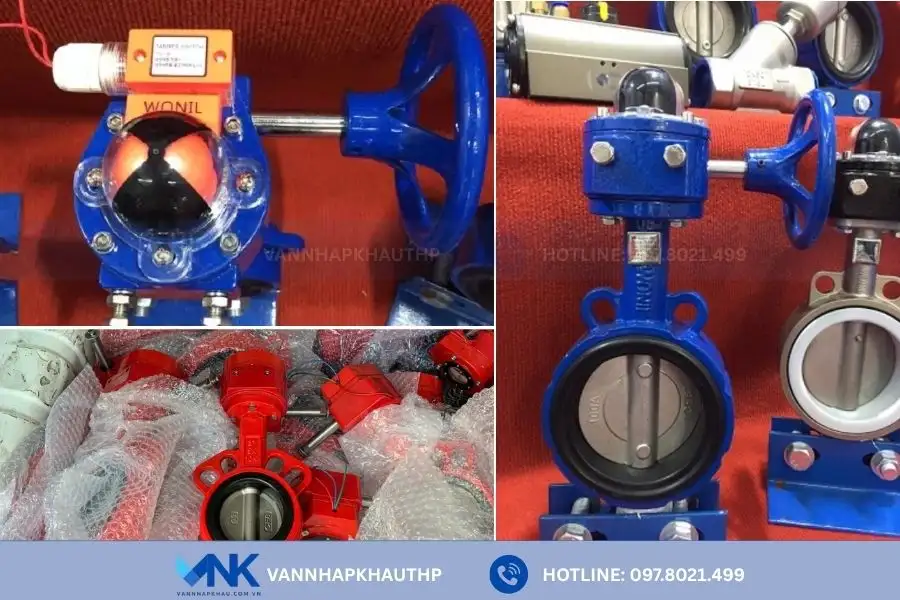

Van Nhập Khẩu hiện là đơn vị phân phối trực tiếp các dòng van bướm tín hiệu điện đến từ Hàn Quốc, Châu Âu. Cam kết 100% là hàng chính hãng, đầy đủ giấy tờ CO, CQ và catalogue sản phẩm chứng minh nguồn gốc xuất xứ.
Đặc biệt khi mua hàng tại đây, quý khách sẽ được đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn chi tiết, đảm bảo chọn đúng model phù hợp với hệ thống. Hàng hiện lưu sẵn tại kho, sẵn số lượng lớn, sẵn sàng đáp ứng tiến độ thi công của các công trình lớn nhỏ toàn quốc.
Bên cạnh đó, với lợi thế nhập khẩu trực tiếp không qua trung gian, Van Nhập Khẩu cam kết mang đến mức giá cạnh tranh cùng chính sách bảo hành rõ ràng giúp khách hàng yên tâm trong suốt quá trình sử dụng.
Liên hệ ngay Van Nhập Khẩu 0978021499 để được tư vấn và gửi catalogue van bướm tín hiệu điện chi tiết.
