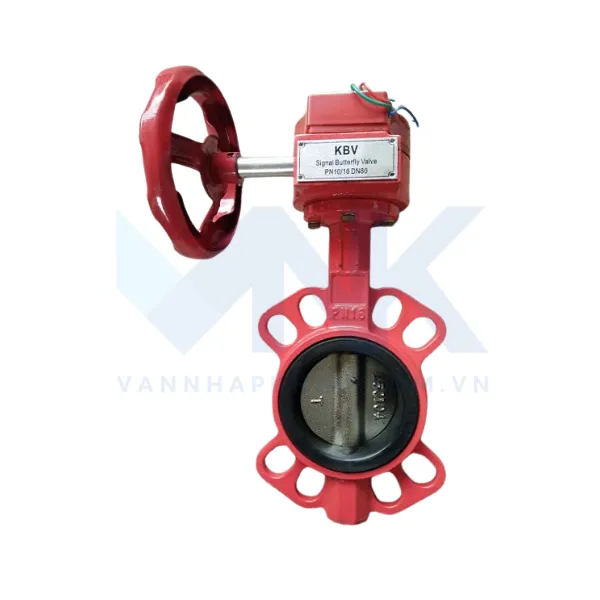

Van bướm tín hiệu điện - Kèm công tắc giám sát

Van bướm tín hiệu điện



  • Vật liệu: Gang dẻo cao cấp, Sơn phủ Eboxy màu đỏ.
  • Áp suất làm việc: PN10/PN16.
  • Tiêu chuẩn nối bích: EN1092-2.
  • Nhiệt độ làm việc: 0~120ºC.
  • Kích cỡ: DN50 đến DN500.
  • Xuất xứ: Thổ Nhĩ Kỳ, Malaysia, Hàn quốc
  • Giấy tờ: Đầy đủ
  • Tình trạng: Hàng có sẵn



Kênh hỗ trợ

Van bướm tín hiệu điện

Van bướm tín hiệu điện chính là van bướm thông thường được gắn thêm hộp tín hiệu điện. Bộ tín hiệu điện này có nhiệm vụ cung cấp tín hiệu tới phòng điều khiển để thông báo tình trạng đĩa van đang đóng hay mở.

Van bướm tín hiệu điện được sử dụng rộng rãi trong các hệ thống PCCC (cứu hỏa), hệ thống cấp thoát nước, xử lý nước thải. Các sản phẩm được nhập khẩu trực tiếp đầy đủ kích cỡ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500.

Thông số kỹ thuật

  • Vật liệu: gang dẻo cao cấp sơn phủ Epoxy màu đỏ.
  • Áp suất làm việc: PN10/PN16.
  • Tiêu chuẩn nối bích: BS, DIN, ANSI, JIS
  • Nhiệt độ làm việc: 0~120ºC
  • Kích cỡ: DN50 đến DN500
  • Xuất xứ: Thổ Nhĩ Kỳ, Malaysia, Hàn quốc
  • Hãng sản xuất: KBV, ARV, SJV
  • Bảo hành: 12 tháng
  • Giấy tờ: đầy đủ
  • Tình trạng: hàng có sẵn

Tham khảo thêm: van bướm gang | van bướm wonil

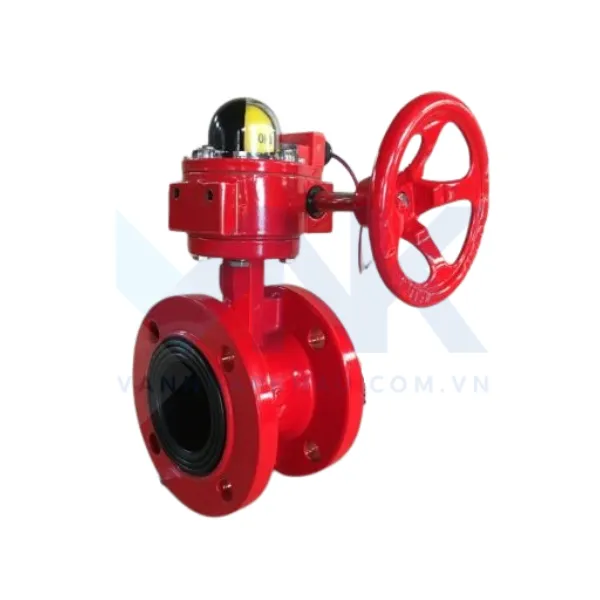

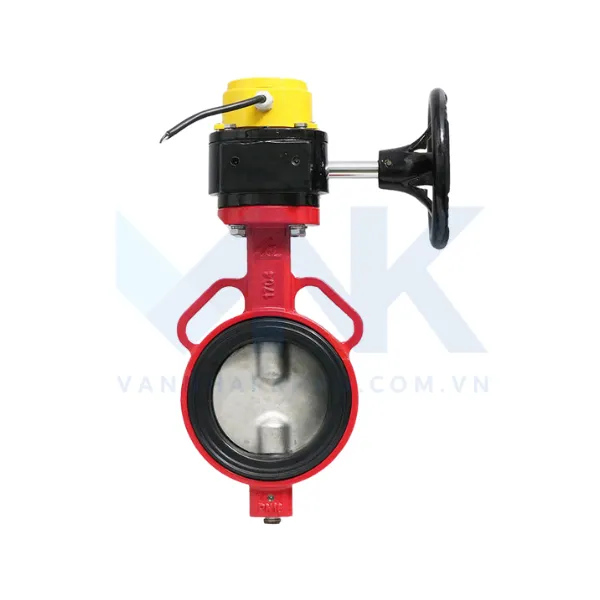

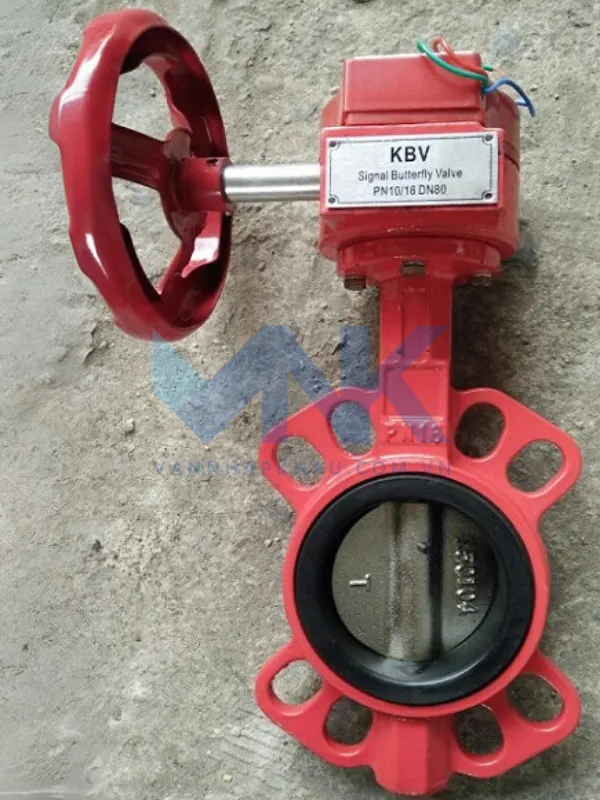

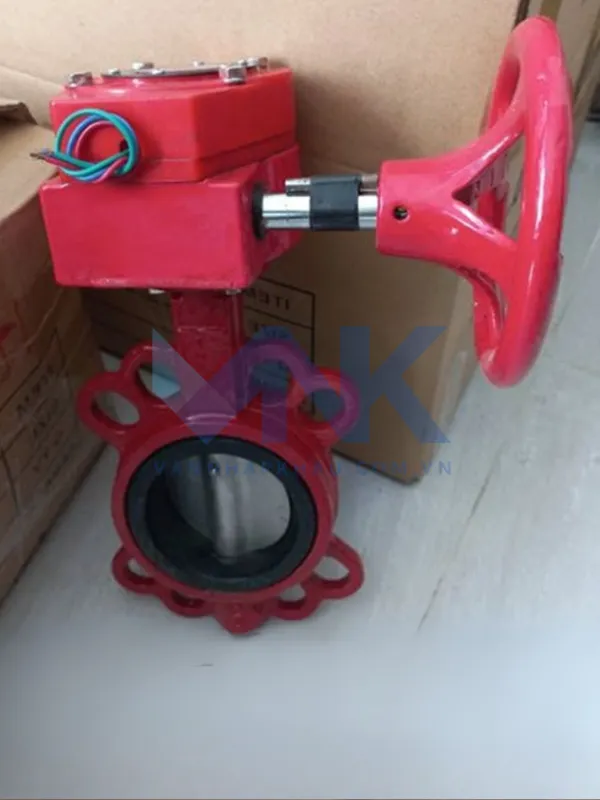

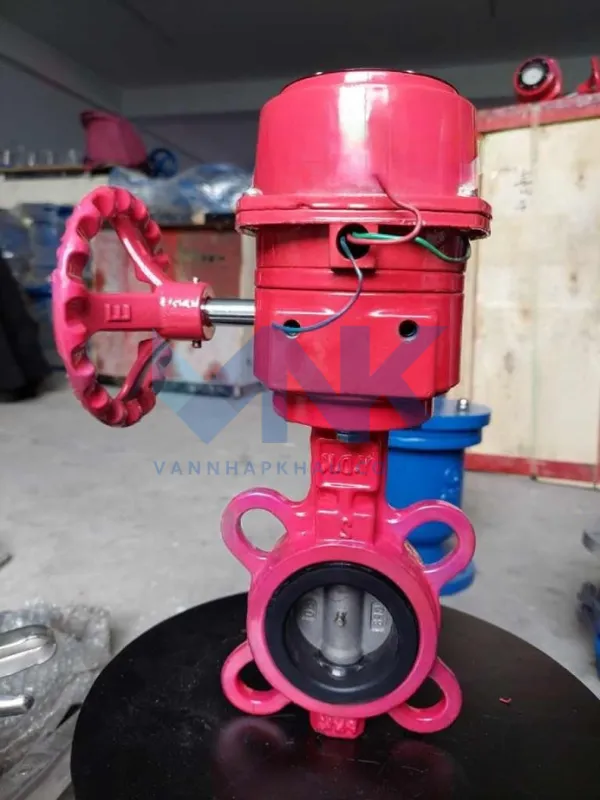

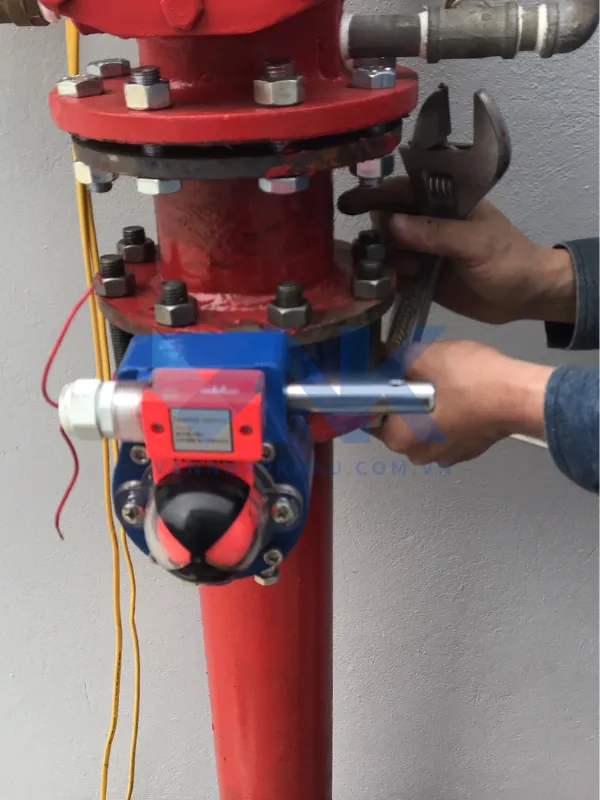

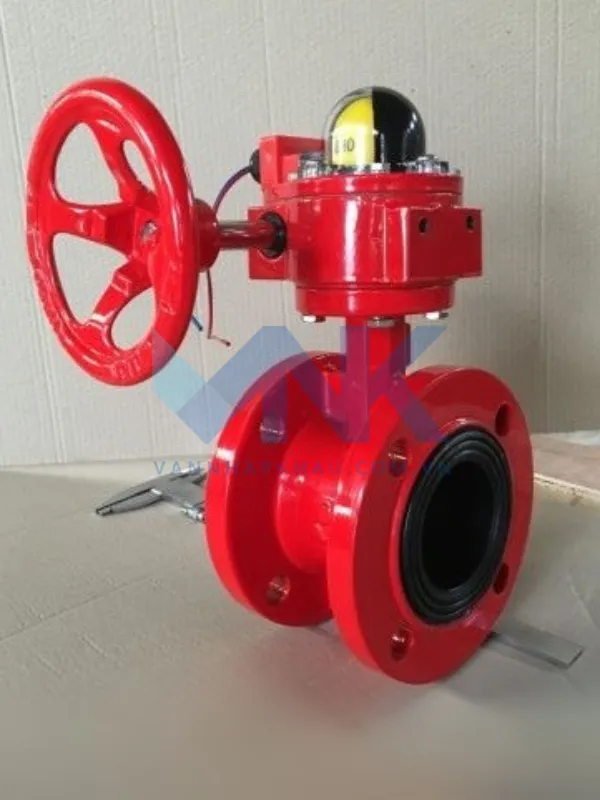

Hình ảnh van bướm tín hiệu điện

van_buom_tay_quay_tin_hieu_dien_pccc

Cấu tạo và nguyên lý hoạt động van bướm tín hiệu điện

Cấu tạo

  • Thân van: thường được làm từ gang cầu FCD450 hoặc vật liệu tương tự, có lớp sơn epoxy bảo vệ. Thân van có hai mặt phủ lớp sơn epoxy với độ dày tối thiểu 300 μm để chống ăn mòn và bảo vệ khỏi tác động của môi trường.
  • Vòng đệm: làm bằng cao su EPDM chất lượng cao, có khả năng đàn hồi tốt. Vòng đệm được đúc sẵn vào thân van và giúp tăng độ kín của van.
  • Lá van (đĩa van): thường là dạng đĩa tròn, được làm từ inox CF8/CF8M (thép không gỉ). Đĩa van có khả năng chịu được cả môi trường nước sạch và nước thải.
  • Ty van: làm từ Inox 304/316/420, ty van gồm hai phần trên và dưới được gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng.
  • Tay quay: thường làm từ thép không gỉ, tay quay được gắn cố định vào phần trên của van bằng bu lông và đai ốc. Bộ phận tay quay được sử dụng để điều khiển hoạt động mở đóng của van.
  • Hộp tín hiệu điện: được làm từ vật liệu nhựa, hộp tín hiệu điện chứa bộ tín hiệu điện gồm 3 dây: dây trắng (báo mở), dây đen (báo đóng) và dây đỏ (dây trung hòa). Hộp tín hiệu điện kết nối với bộ điều khiển để điều khiển và giám sát hoạt động của van từ xa thông qua tín hiệu điện.

Nguyên lý hoạt động

Van bướm tín hiệu điện hoạt động đơn giản bằng cách xoay tay quay đĩa van sẽ đóng mở theo góc tương ứng khi quay. Van còn được gọi là van bướm kèm công tắc giám sát được gắn thêm bộ công tác giám sát điều khiển có thể thông báo trạng thái van bướm đang đóng hay mở đến tủ và phòng điều hành.

Ưu điểm nổi bật của van bướm tín hiệu điện

  • Vận hành đóng mở nhẹ nhàng: điều khiển bằng tay quay, giúp việc vận hành trở nên dễ dàng và nhẹ nhàng. Người vận hành có thể điều chỉnh góc mở của lá van một cách linh hoạt và thuận tiện.
  • Tín hiệu báo trạng thái: trang bị hộp tín hiệu điện với bộ điện tiếp xúc, cho phép gửi tín hiệu về tủ điều khiển để báo hiệu trạng thái hiện tại của van (đóng hoặc mở). Điều này giúp người vận hành hoặc người bảo trì biết được trạng thái của van một cách dễ dàng và thuận tiện.
  • Vật liệu chất lượng cao: sản xuất từ các vật liệu khác nhau (như: gang cầu FCD450, Inox CF8/CF8M và cao su EPDM). Các vật liệu này đảm bảo độ bền cao, chống rỉ sét và an toàn cho nguồn nước sạch. Điều này giúp van có khả năng hoạt động lâu dài và ít bị ảnh hưởng bởi môi trường xung quanh.
  • Giá thành rẻ và thiết kế gọn: có giá thành tương đối rẻ. Thiết kế gọn nhẹ của van giúp tiết kiệm không gian khi lắp đặt và thuận tiện trong việc vận chuyển và bảo trì.

Các loại van bướm tín hiệu điện hiện nay chúng tôi đang cung cấp

Sản phẩm van bướm tín hiệu điện Malaysia

Van bướm tín hiệu điện malaysia

Thông số kỹ thuật

  • Sản phẩm: DN50 – DN500
  • Môi trường sử dụng: nước thải, hóa chất, khí, dầu, gas, hơi
  • Vật liệu sản phẩm: inox, nhựa, Gang, gang dẻo
  • Áp suất cho phép: 16 bar
  • Kiểu lắp: Wafer
  • Xuất sứ: Malaysia

Sản phẩm van bướm tín hiệu điện G7

Van bướm tín hiệu điện châu âu

Thông số kỹ thuật

  • Kích thước: DN50 – DN800.
  • Chất liệu: gang
  • Nhiệt độ làm việc: 0-80 độ C
  • Áp suất: PN16
  • Kiểu lắp: wafer
  • Sử dụng: dầu, hơi, khí, nước, hóa chất
  • Xuất xứ: Châu Âu
  • Chính sách bảo hành: 12 tháng
  • Tình trạng hàng hóa: luôn có sẵn

Sản phẩm van bướm tín hiệu điện Trung Quốc

van bướm tín hiệu điện trung quốc

Thông số kỹ thuật

  • Xuất xứ: China
  • Vật liệu chế tạo: gang
  • Kết nối: wafer
  • Tiêu chuẩn: Jis – BS
  • Áp lực làm việc: 10 – 16 Kg/cm2
  • Nhiệt độ: 0 – 80 độ C
  • Kích thước: DN50 – DN300

Ứng dụng của van bướm tín hiệu điện

  1. Van bướm tín hiệu được sử dụng trong hệ thống PCCC để điều khiển dòng chảy nước và hiển thị trạng thái chuyển đổi của van. Khi van được mở hoặc đóng, tín hiệu được gửi đến trung tâm phát hiện cháy để báo hiệu rằng trạng thái của van đang như thế nào. Điều này giúp ngăn ngừa nhầm lẫn và đảm bảo hiệu quả của hệ thống PCCC.
  2. Xây dựng tòa nhà: được kết nối với hệ thống báo cháy trong xây dựng tòa nhà cao tầng. Chức năng chính là hiển thị trạng thái công tắc van, đảm bảo việc theo dõi và kiểm soát dòng chảy trong hệ thống chữa cháy.
  3. Sử dụng trong các hệ thống công nghiệp khác như: xử lý nước, công nghiệp hóa chất, xử lý chất thải, năng lượng và nhiều ứng dụng khác. Việc sử dụng van bướm tín hiệu cho phép kiểm soát và hiển thị trạng thái van một cách dễ dàng và chính xác.

Nên lựa chọn thương hiệu van nào uy tín?

Quốc gia Hàn Quốc có nền công nghiệp phát triển với các sản phẩm đạt chất lượng cao trên thị trường. Đặc biệt, thương hiệu Wonil Hàn Quốc có hơn 30 năm lịch sử sản xuất và phân phối van bướm cao cấp. Trong đó, van bướm tín hiệu điện nhận được sự uy tiên từ nhiều đơn vị khác nhau.

Van bướm tín hiệu được kết nối với hệ thống báo cháy trong xây dựng tòa nhà cao tầng. Đảm bảo việc theo dõi và kiểm soát dòng chảy nước trong hệ thống chữa cháy. Được sử dụng trong các hệ thống công nghiệp khác như xử lý nước, công nghiệp hóa chất, xử lý chất thải, năng lượng và nhiều ứng dụng khác.

Quý khách hàng muốn lựa chọn lắp đặt van bướm tín hiệu điện Wonil Hàn Quốc vui lòng liên hệ Hotline để nhận hỗ trợ trực tiếp nhé.

Chất liệu

Gang

Thương hiệu

Wonil

Xuất xứ

Hàn Quốc
