Van bướm kèm công tắc giám sát hành trình đóng mở

Van bướm kèm công tắc giám sát hành trình đóng mở là gì?

*Công Thức Chung:

Van bướm + Limit switch box = Van bướm kèm công tắc giám sát hành trình đóng mở

Van bướm kèm công tắc giám sát hành trình đóng mở là thiết bị được vận hành bằng vô lăng hộp số, kết nối với đầu giám sát hành trình ON/OFF giúp cho các hệ thống trôn ngầm hoặc khó quan sát nhận biết van đang ở trạng thái đóng hay mở trực tiếp hoặc từ xa thông qua tín hiệu.

*Xem thêm: Van bướm tay gạt

Van bướm kèm công tắc giám sát hành trình đóng mở sản xuất từ nhiều chất liệu khác nhau tùy từng môi trường của các hệ thống hóa chất, hơi khí nóng, nước mặt, nhiệt độ cao nên sử dụng các loại van bướm sau:

• Van bướm inox kèm công tắc giám sát hành trình đóng mở
• Van bướm thân gang cánh inox kèm công tắc giám sát hành trình đóng mở
• Van bướm thép kèm công tắc giám sát hành trình đóng mở
• Van bướm nhựa kèm công tắc giám sát hành trình đóng mở

Van bướm có mắt báo hành trình mở đóng do công ty Tuấn Hưng Phát nhập khẩu trực tiếp từ các nước như Hàn Quốc, Đài Loan, Malaysia, Trung Quốc do các hãng đi đầu về nền công nghiệp như Emico, Samwoo, Wonil, YY…

Van bướm hiện thị hành trình đóng mở được thiết kế kết nối với đường ống đa mặt bích, với hệ thống tai kết nối lỗ rộng giúp cho việc lắp với các hệ thống đơn giản hơn. Kích thước của van bướm rất lơn từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN1000.

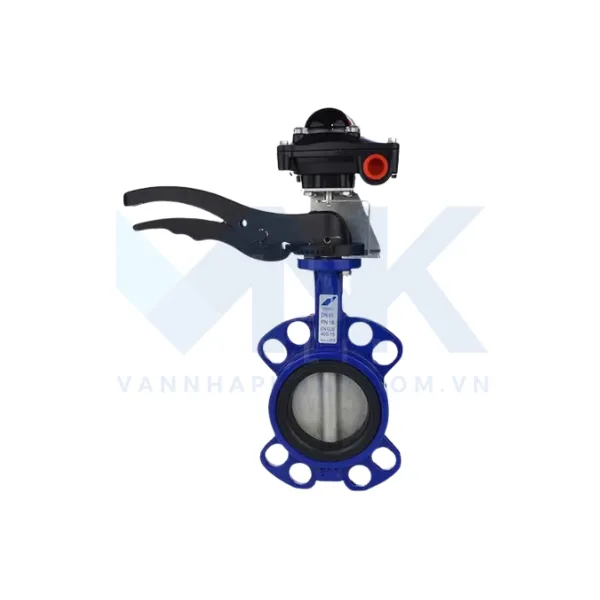

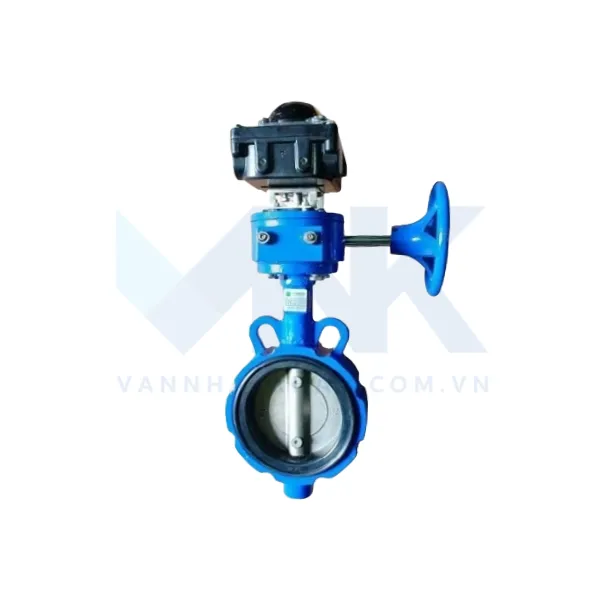

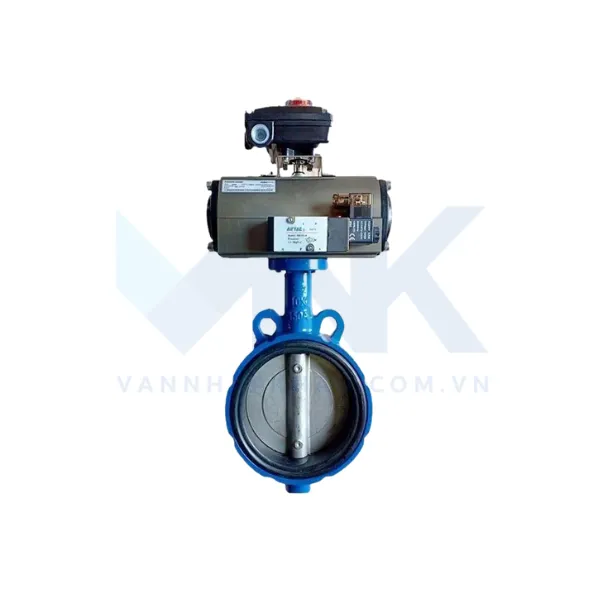

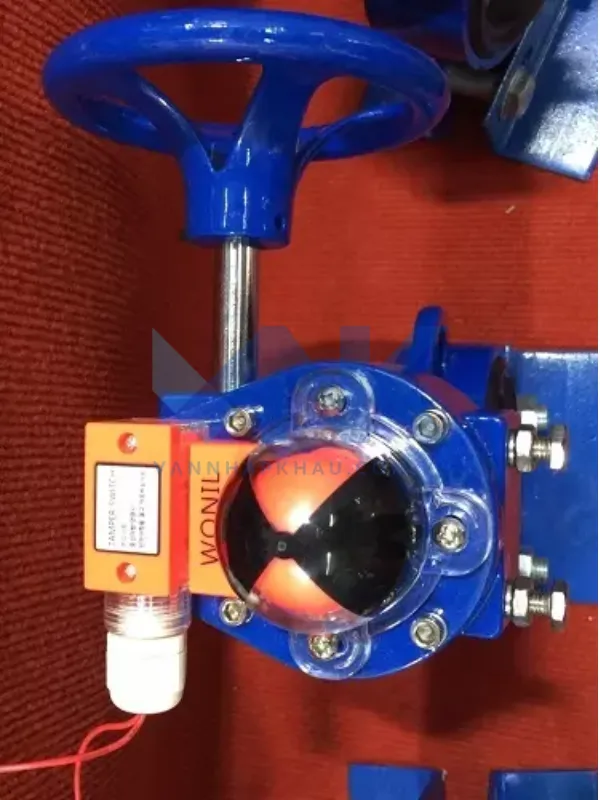

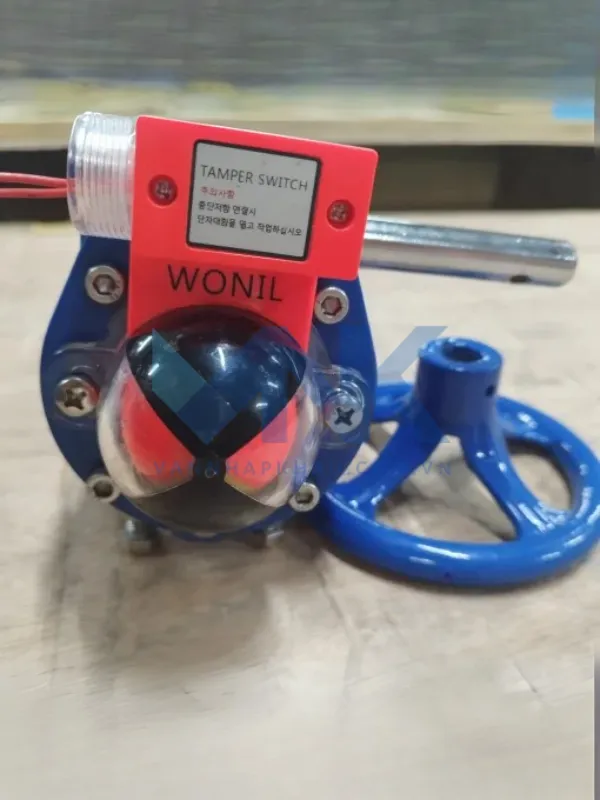

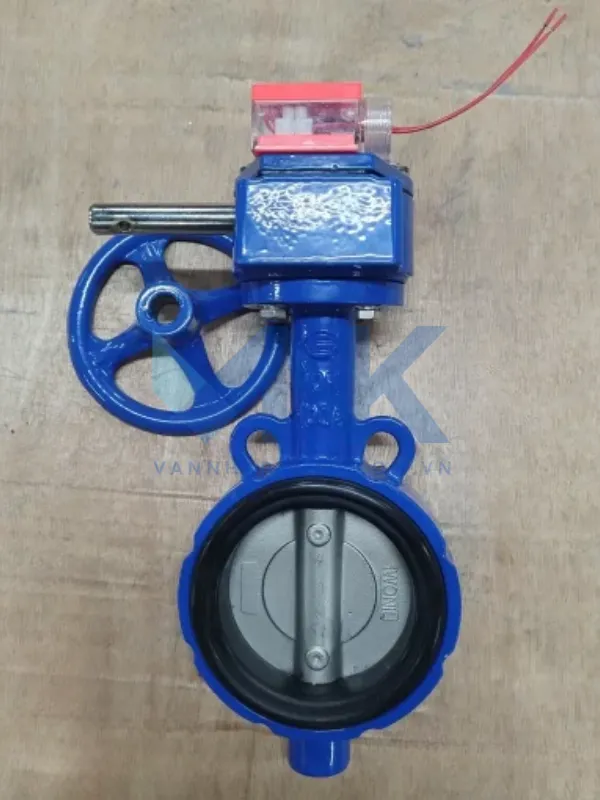

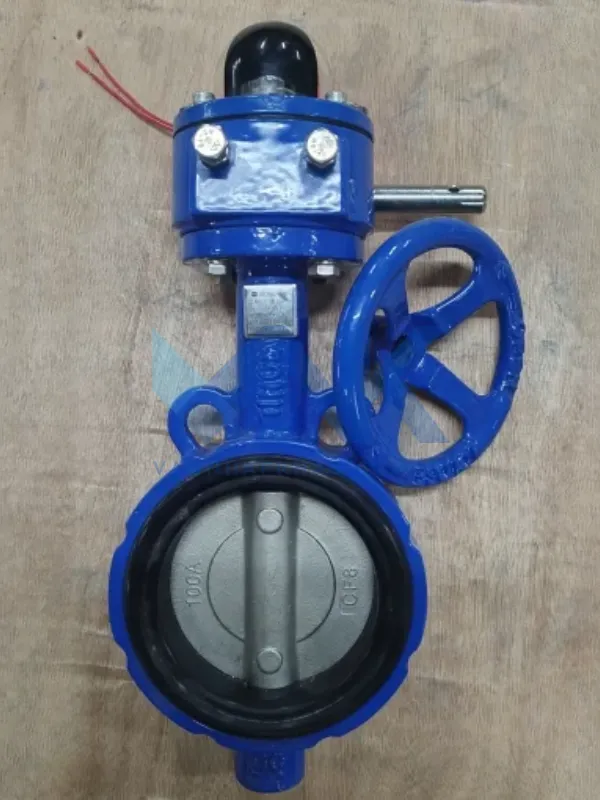

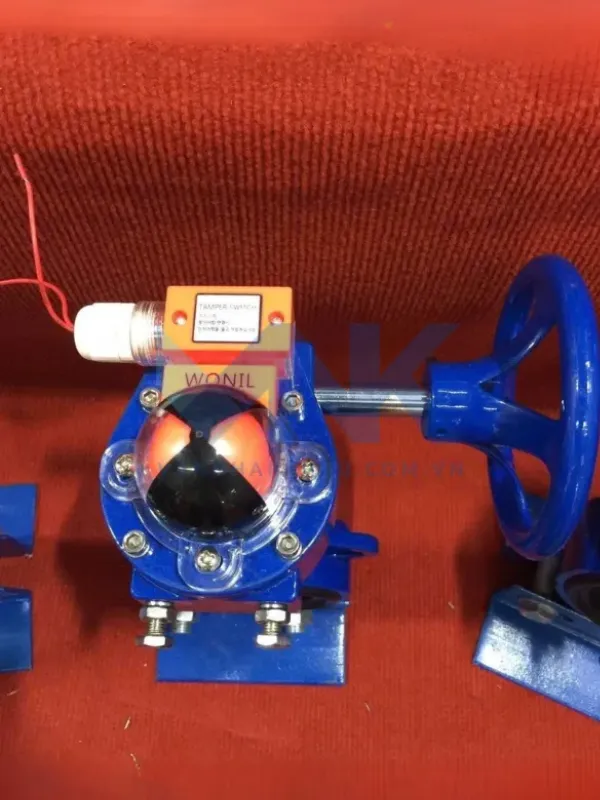

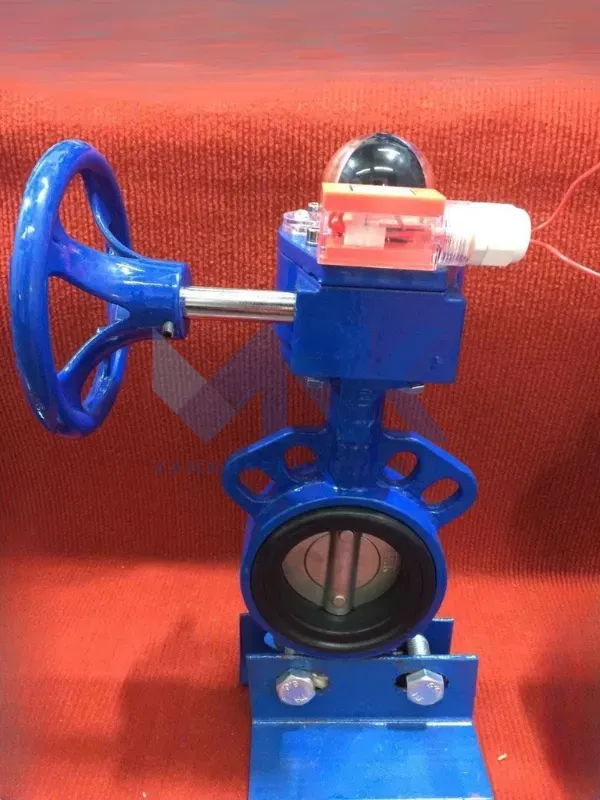

 Hình ảnh van bướm kèm công tắc giám sát hành trình đóng mở

Thông số kỹ thuật van bướm kèm công tắc giám sát hành trình đóng mở

*TÊN SẢN PHẨM: Van bướm kèm công tắc giám sát hành trình đóng mở

• Kích thước van bướm: DN50 -DN1000
• Chất liệu van: Inox, gang, thép, nhựa
• Gioăng làm kín: Teflon
• Trục van: inox304
• Đĩa van : Inox304
• Áp lực: PN10, PN16, PN25
• Nhiệt độ: 180 độ C
• Kết nối: mặt bích JIS, BS, DIN, ANSI, Wafer
• Phụ kiện: Limit switch box
• Vận hành: Tay quay (vô lăng)
• Môi trường: chất lỏng, khí, hơi
• Hãng van: Wonil, Samwoo, Emico, AUT
• Xuất xứ: Đài Loan, Hàn Quốc, Malaysia, Trung Quốc
• Bảo hành 12 tháng
• Tình trạng hàng có sẵn

Mô tả chi tiết van bướm kèm công tắc giám sát

Các bộ phận của van bướm kèm công tắc giám sát hành trình đóng mở có thể được mô tả như sau:

1. Bộ phận van bướm: Đây là bộ phận chịu lực cho van và đồng thời có vai trò liên kết các bộ phận của van với nhau. Bộ phận này có thể được cấu tạo từ các vật liệu như gang, thép, inox.
2. Bộ phận đĩa van: Đây là bộ phận trực tiếp tiếp xúc với lưu chất trong ống. Bộ phận này có thể được làm bằng inox, thép, gang.
3. Bộ phận gioăng làm kín: Đây là bộ phận được làm bằng chất liệu cao su EPDM, Teflon. Bộ phận này được đúc cố định vào thanh van và có khả năng giữ kín van, không cho phép lưu chất trong ống rò rỉ ra môi trường bên ngoài.
4. Bộ phận ty van: Đây là bộ phận nằm bên trong thanh van, có nhiệm vụ truyền lực từ tay quay tới đĩa van để thực hiện chức năng đóng mở van.
5. Bộ phận truyền động: Bộ phận này bao gồm tay quay, hộp số và các bánh răng. Chúng được thiết kế để gắn cố định vào đầu trên của thân van bằng các tai bướm và bulong và có nhiệm vụ truyền động chuyển động từ tay quay tới đĩa van.

Cách vận hành van bướm kèm công tắc giám sát hiệu quả

Hoạt động của van bướm kèm công tắc giám sát hành trình đóng mở dựa trên tác động lực từ tay người vận hành lên bộ phận truyền động. Thông qua hộp số và bánh răng, các bộ phận này tạo ra lực xoắn và momen tác động lên trục van, đẩy van mở hoặc đóng. Để giám sát trạng thái của van, một công tắc giám sát được gắn trên đầu bộ phận truyền động. Công tắc giám sát này nhận tín hiệu thông báo và truyền đến bộ điều khiển trung tâm. Nhờ vào bộ phận điều khiển này, người vận hành có thể nhận được thông báo về trạng thái hiện tại của van, liệu van có đang đóng hay mở.

Khi van bướm kèm công tắc giám sát ở trạng thái đóng với góc độ 0 độ, van sẽ đóng và ngăn chặn dòng lưu chất khi chảy qua van. Lúc này, công tắc hành trình sẽ gửi tín hiệu về tủ điều khiển, báo hiệu trạng thái đóng của van. Để mở van, chúng ta quay tay quay theo chiều kim đồng hồ đến góc 90 độ, van sẽ mở. Khi đó, công tắc hành trình sẽ gửi tín hiệu mở tới tủ điều khiển, thông báo cho người điều khiển. Ngược lại, để đóng van trở lại vị trí ban đầu, ta quay ngược chiều kim đồng hồ từ góc 90 độ trở về góc 0 độ. Lúc này, van sẽ đóng và công tắc giám sát sẽ gửi tín hiệu về tủ điều khiển, thông báo trạng thái đóng cho người vận hành.

Sử dụng van bướm kèm công tắc giám sát hành trình đóng mở mang lại lợi ích gì?

1. Việc giám sát trạng thái đóng mở của van từ xa được thực hiện vô cùng hiệu quả.
2. Van có thể được vận hành đơn giản bằng cách sử dụng tay gạt hoặc tay quay, không đòi hỏi kỹ thuật cao.
3. Van bướm kèm công tắc giám sát được chế tạo từ nhiều loại vật liệu khác nhau như inox, gang, đồng, thép, có sẵn nhiều kích thước khác nhau, phù hợp với đa dạng quy mô hệ thống và điều kiện môi trường.
4. Van có khả năng kiểm soát lưu lượng và tốc độ dòng chảy của chất lỏng một cách chính xác.
5. Van bướm kèm công tắc giám sát được ứng dụng hiệu quả trong các hệ thống chất lỏng.
6. Thiết kế của van bướm kèm công tắc giám sát hiện đại và chắc chắn, cho phép lắp đặt ở nhiều vị trí khác nhau và có nhiều phương thức kết nối như nối ren, lắp bích, thuận tiện cho việc tháo lắp để bảo dưỡng hoặc sửa chữa khi cần thiết.
7. Mặc dù có giá thành cao hơn so với van bướm thông thường, nhưng van bướm kèm công tắc giám sát vẫn có giá rẻ hơn so với van bướm điều khiển điện.

Hướng dẫn lựa chọn van bướm kèm công tắc giám sát phù hợp

Để chọn đúng van bướm kèm công tắc giám sát hành trình đóng mở theo kỹ thuật, cần lưu ý các điểm cơ bản sau:

• Kiểm tra kích thước của van và kích cỡ ống để đảm bảo phù hợp với nhau.
• Lựa chọn một nơi cung cấp van chất lượng, đáng tin cậy và chính hãng, tránh mua hàng kém chất lượng.
• Kiểm tra các bộ phận của van, đảm bảo chúng nguyên vẹn và đáp ứng đầy đủ các thông số kỹ thuật, bao gồm áp lực và nhiệt độ, phù hợp với yêu cầu của hệ thống ống.
• Lựa chọn kiểu van phù hợp với môi trường sử dụng. Cần xem xét các yếu tố như tính ăn mòn, độ bền vật liệu và khả năng chống tác động từ môi trường.
• Trong quá trình lắp đặt van, đảm bảo làm sạch các bề mặt, khớp nối chính xác và sạch sẽ. Các ống viết và bulong nên được lắp theo chiều thẳng đứng và xiết chặt bulong đồng đều, nhưng không quá chặt hoặc quá lỏng.

Báo giá van bướm kèm công tắc giám sát hành trình đóng mở tại Tuấn Hưng Phát

Vì bảng giá van bướm kèm công tắc giám sát hành trình đóng mở thường thay đổi theo thời gian, từng năm, từng quý và biến động của thị trường hiện nay, vì vậy chúng tôi khuyến nghị quý khách hàng liên hệ trực tiếp với chúng tôi để nhận báo giá cụ thể cho van bướm kèm công tắc giám sát và để được tư vấn hỗ trợ lắp đặt từ đội ngũ kỹ thuật của công ty chúng tôi.

Hãy nhanh chóng liên hệ trực tiếp đến Tuấn Hưng Phát để nhận hình ảnh, bản vẽ, thông số kỹ thuật, catalog và bảng giá van bướm kèm công tắc giám sát. Chúng tôi cam kết cung cấp bảng giá mới nhất và chính xác nhất cho quý khách hàng. Rất hân hạnh được hợp tác và phục vụ quý khách, chúng tôi mong muốn cùng nhau phát triển.
