Bộ điều khiển khí nén HTD063 có thiết kế nhỏ gọn, mô-men xoắn mạnh và khả năng hoạt động bền bỉ trong nhiều môi trường, hệ thống cỡ trung. Sản phẩm có sẵn hàng tại Van Nhập Khẩu, đầy đủ 2 dạng ON.OFF, tuyến tính, bảo hành chính hãng và giá thành cạnh tranh. Để hiểu rõ hơn, hãy cùng tham khảo bài viết dưới đây nhé.

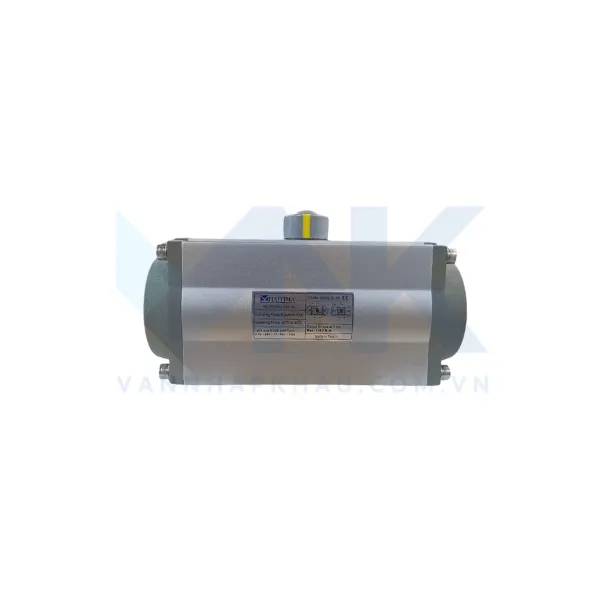

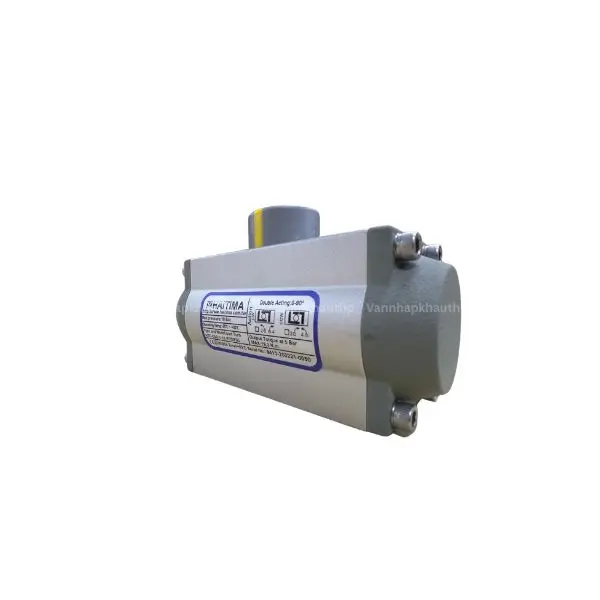

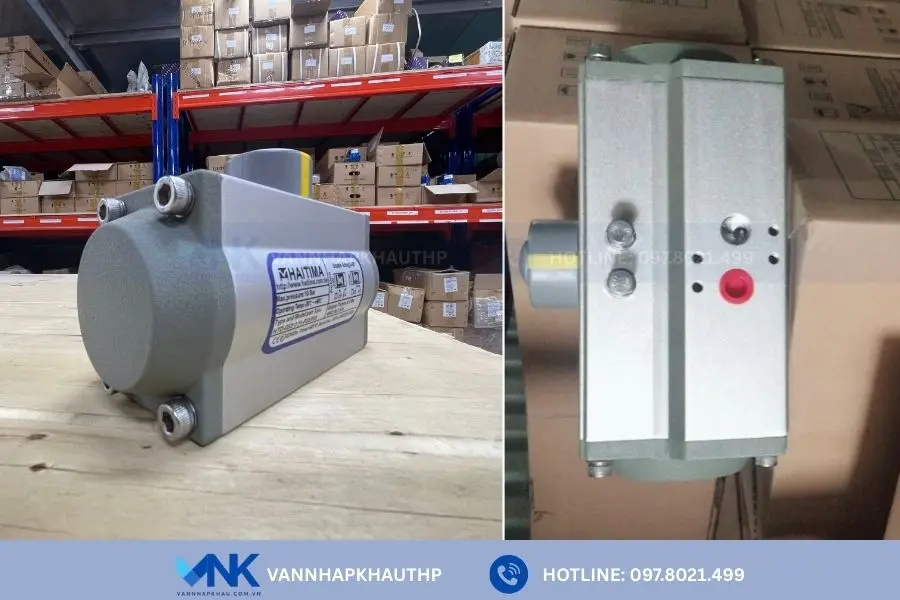

Giới thiệu bộ điều khiển khí nén HTD063
Bộ điều khiển khí nén HTD063 là thiết bị truyền động khí nén dạng tác động kép được dùng điều khiển quá trình đóng mở của van và có nguồn gốc xuất xứ từ thương hiệu nổi tiếng Haitima Đài Loan. Với cơ chế vận hành tự động hoàn toàn sử dụng khí nén ở cả hai chu trình đóng và mở, thời gian hoạt động nhanh, độ chính xác cao và an toàn.
Model HTD063 được thiết kế chuyên dụng để lắp đặt cho các loại van cỡ trung như van bi DN40-DN50, van bướm DN40 – DN80 -DN100. Sản phẩm sở hữu momen xoắn phù hợp, bộ điều khiển vận hành nhẹ nhàng trong nhiều môi trường, hệ thống khác nhau. Hệ thống ứng dụng phổ biến xử lý nước, khí nén, hơi nóng, hóa chất, thực phẩm…
Thông số kỹ thuật
| Model | HTD063 |
| Vỏ bộ khí nén | Hợp kim nhôm phủ Epoxy tĩnh điện |
| Áp lực khí nén đầu vào | 3 – 8 bar |
| Áp lực khí nén max | 10 bar |
| Momen xoắn | 97N.m (88in.lbs) to 4,122Nm (37,763in.lbs) |
| Nhiệt độ | Max 80 độ C |
| Cách thức hoạt động | ON/ OFF, tuyến tính |
| Kiểu hoạt động | Tác động kép |
| Loại van tích hợp | Van bi DN40 – DN50, van bướm DN40 – DN80 – DN100 |
| Tiêu chuẩn chống nước, chống bụi | IP68 |
| Tiêu chuẩn kết nối | ISO 5211/ DIN3337 |
| Thương hiệu sản xuất | Haitima |
| Xuất xứ | Đài Loan |

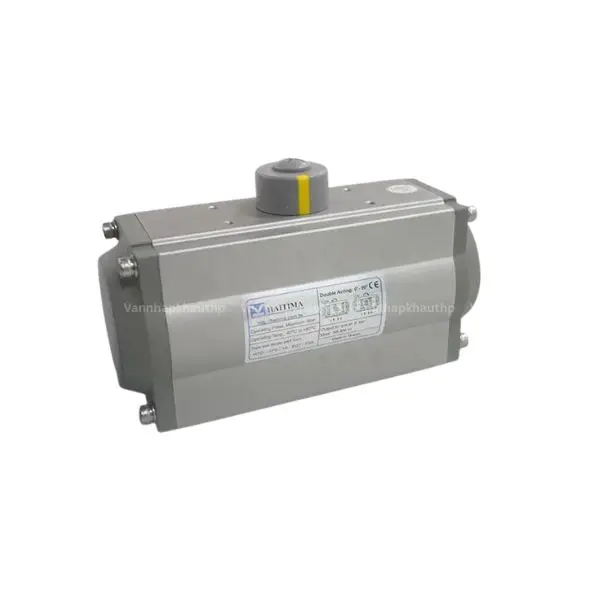

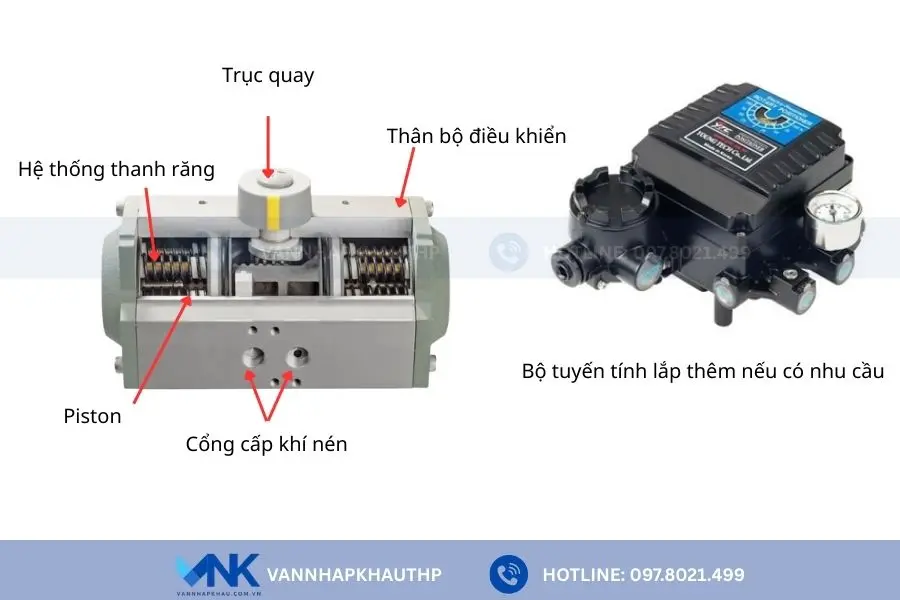

Cấu tạo bộ điều khiển khí nén HTD063
Bộ điều khiển khí nén HTD063 được chế tạo gồm các bộ phận và chức năng như sau:
- Thân bộ điều khiển: Được đúc bằng hợp kim nhôm cao cấp, phủ Epoxy bên ngoài giúp chống ăn mòn, tăng độ bền, chịu áp lực. Chức năng bảo vệ các chi tiết bên trong và chịu tác động trực tiếp từ môi trường.
- Piston và thanh răng: Là bộ phận có nhiệm vụ chuyển đối năng lượng khí nén thành chuyển động cơ học, tạo momen xoắn. Cụ thể khi khi nén được cấp vào bộ điều khiển, áp lực khí nén sẽ đẩy piston di chuyển tịnh tiến, kéo theo thanh răng và tạo lực momen xoắn tác động lên hệ thống bánh răng.
- Hệ thống bánh răng: Được thiết kế ăn khớp với thanh răng và nhận lực tác động từ piston để tạo chuyển động quay, tác động lên trục khí nén.
- Trục quay khí nén: Được kết nối trực tiếp với trục van, đĩa van, chức năng nhận lực momen xoắn và thực hiện thao tác truyền động lên trục van, đĩa van để đóng mở van
- Cổng cấp khí: Được sản xuất theo tiêu chuẩn, cho phép kết nối dễ dàng với hệ thống khí nén và gồm 2 cổng cấp khí: 1 cổng cấp khí cho chu trình đóng, 1 cấp cấp khí cho chu trình mở.
- Bộ định vị tuyến tính: Được lắp đặt thêm khi có nhu cầu điều tiết dòng chảy lưu chất, nhiệm vụ tiếp nhận tín hiệu Analog và điều chỉnh góc mở theo yêu cầu.

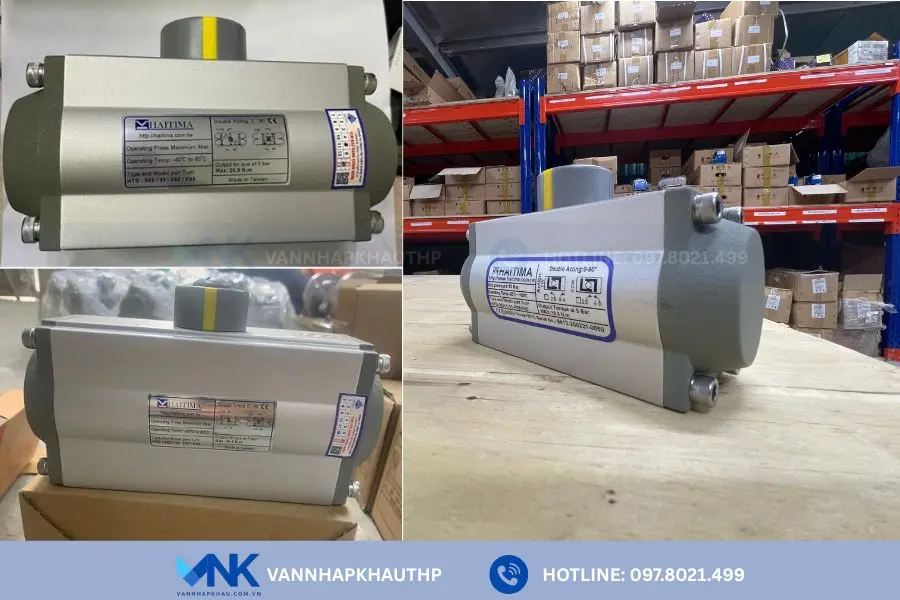

Đặc điểm nổi bật của bộ điều khiển khí nén HTD 063
✅ Thương hiệu sản xuất Haitima Đài Loan nổi tiếng về chất lượng, tuổi thọ và được phân phối, ứng dụng rộng rãi tại nhiều quốc gia trên thế giới.
✅ Momen xoắn ổn định, mức độ tầm trung nên phù hợp với van và hệ thống có quy mô trung bình.
✅ Thân nhôm đúc nguyên khối, trọng lượng nhẹ, chống ăn mòn tốt, bền bỉ, chịu được môi trường ẩm, hóa chất và ngoài trời.
✅ Đóng/mở nhanh, phản hồi tức thì nhờ cơ chế khí nén, đáp ứng tốt yêu cầu vận hành liên tục trong dây chuyền sản xuất.
✅ Khi vận hành cần cấp khí nén cho 2 chu trình đóng và mở, đảm bảo hoạt động ổn định, không bị gián đoạn.
✅ Cơ chế hoạt động linh hoạt 2 dạng ON/OFF đóng mở hoàn toàn hoặc tuyến tính điều tiết theo các góc mở khác nhau.
✅ Sử dụng khí nén để vận hành, an toàn cao hơn dạng điện, nên được ưu tiên trong môi trường dễ cháy nổ.
✅ Dễ dàng tích hợp hệ thống tự động hóa với khả năng lắp đặt thêm phụ kiện giám sát và điều khiển từ xa
Thiết bị truyền động khí nén HTD063 dùng để làm gì?
Model HTD063 được lắp vào van bi theo công thức:
Bộ điều khiển khí nén HTD063 + Van bi 40A – 50A = Van bi điều khiển khí nén DN40 – DN50
Bộ điều khiển khí nén HTD063 + Van bướm 80A – 100A = Van bi điều khiển khí nén DN80 – DN100
|

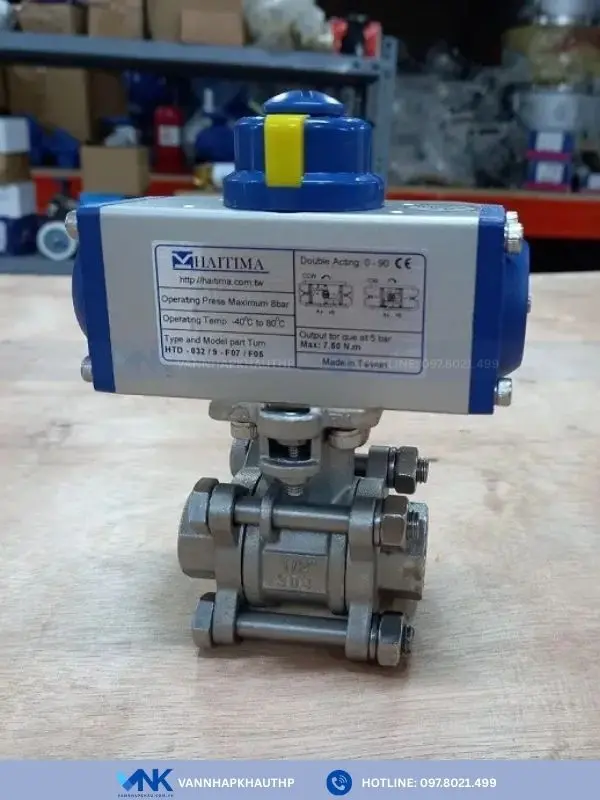

Van bi điều khiển khí nén DN40 – DN50
|
 |
|

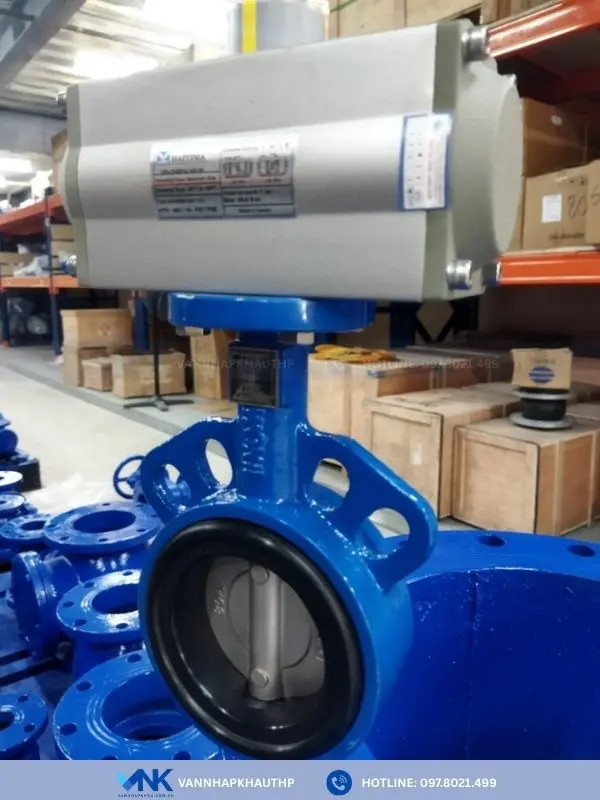

Van bướm điều khiển khí nén DN80 – DN100
|
 |

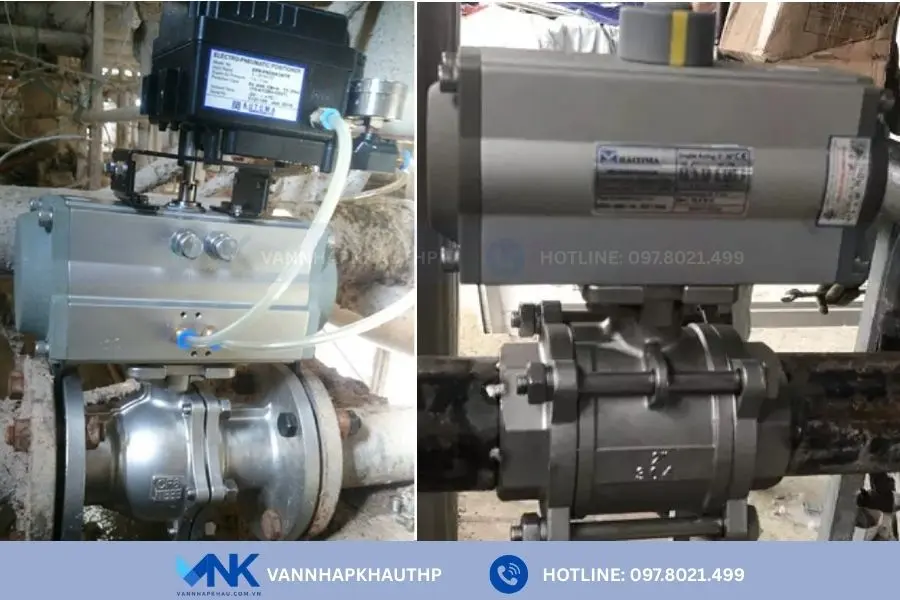

Ứng dụng thực tế của bộ điều khiển khí nén HTD063
Bộ điều khiển khí nén HTD063 được đánh giá cao nhờ thiết kế tối ưu và khả năng vận hành ổn định trong nhiều hệ thống tự động hóa công nghiệp. Dưới đây là một số ứng dụng phổ biến:
- Trong hệ thống cấp thoát nước sạch và nước thải, được lắp kết hợp với van bi, van bướm để tự động đóng mở, điều tiết lưu lượng nước, hóa chất xử lý, bùn thải.
- Trong ngành thực phẩm, đồ uống được dùng trên các dây chuyền sản xuất giúp đảm bảo đóng/mở chính xác, an toàn vệ sinh và hoạt động liên tục.
- Trong ngành hóa chất có tính ăn mòn nhờ thân bộ khí nén bằng nhôm kết hợp thân van cơ bằng inox.
- Trong hệ thống hơi, khí nén và HVAC được dùng để điều khiển các loại van phân phối khí, kiểm soát áp suất và lưu lượng ổn định.
- Trong các nhà máy sản xuất, khu công nghiệp được tích hợp vào hệ thống tự động hóa để điều khiển van từ xa, giúp giảm nhân công vận hành và tăng hiệu suất làm việc.
- Phù hợp lắp đặt trong ngành dầu khí, năng lượng và lò hơi yêu cầu độ bền cao, phản hồi nhanh và làm việc ổn định trong điều kiện áp lực lớn.

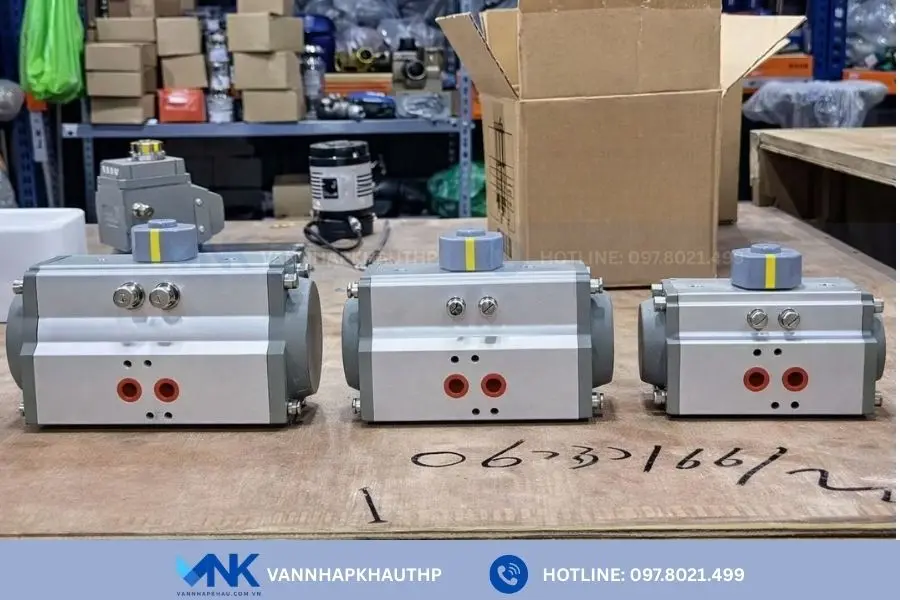

Địa chỉ mua bộ điều khiển khí nén HTD 063 chất lượng
Sau khi tìm hiểu sản phẩm, nếu quý khách cần mua hàng – Van Nhập Khẩu là địa chỉ ưu tiên hàng đầu. Tính đến hiện tại, chúng tôi là đơn vị đã có hơn 16 năm kinh nghiệm trong lĩnh vực nhập khẩu, phân phối van công nghiệp, thiết bị truyền động, thiết bị đo trên thị trường. Và đơn vị cũng rất vinh dự khi trở thành đối tác tin cậy của nhiều doanh nghiệp, nhà thầu lớn tại Việt Nam.
Bên cạnh đó, không chỉ với bộ điều khiển khí nén HTD063 mà với tất cả các sản phẩm của Van Nhập Khẩu, chúng tôi sẵn sàng cam kết cho quý khách hàng:
✅ Chính hãng 100%, đầy đủ giấy tờ chứng nhận chất lượng, xuất xứ CO CQ.
✅ Chính sách bảo hành minh bạch, rõ ràng theo cơ chế của nhà sản xuất Haitima Đài Loan.
✅ Kho hàng có sẵn full model, hỗ trợ gian nhanh toàn quốc.
✅ Giá thành hợp lý, cạnh tranh nhờ khâu nhập khẩu trực tiếp, không qua trung gian nên tối ưu được chi phí đầu vào.
Nếu quý khách có nhu cầu, chỉ cần liên hệ qua hotline, đội ngũ nhân viên chuyên nghiệp, nhiệt tình của chúng tôi sẽ tư vấn, hỗ trợ và gửi báo giá chính xác.
