Bộ điều khiển khí nén AD50-APD50 là sản phẩm nhập khẩu chính hãng 100% từ Kosaplus Hàn Quốc, được phân phối tại Van Nhập Khẩu. Với công suất trung bình, model AD50-ADP50 đáp ứng hiệu quả các dòng van công nghiệp cỡ nhỏ và trung bình, phù hợp cho hệ thống ứng dụng đa dạng từ dân dụng đến công nghiệp. Hãy cùng khám phá chi tiết sản phẩm nhập khẩu chất lượng cao này trong bài viết dưới đây!

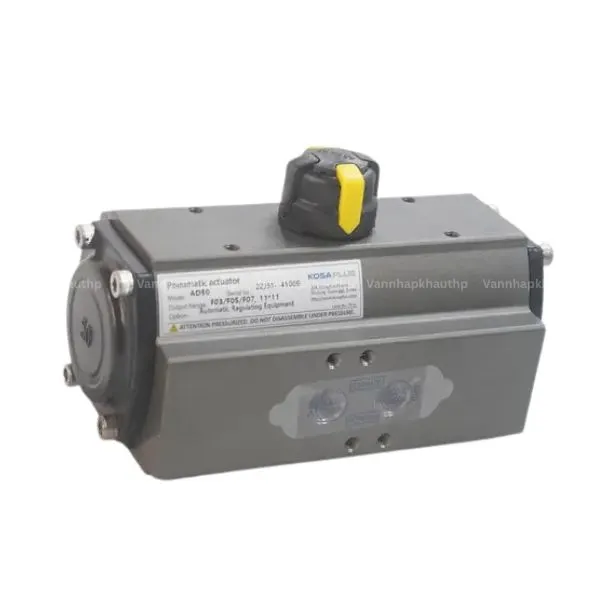

Giới thiệu bộ điều khiển khí nén AD50-APD50
Bộ điều khiển khí nén AD50 – ADP50 là model thuộc series AD được sản xuất chuyên dụng để lắp đặt và điều khiển tự động van bi DN25-DN32, van bướm DN50-DN65. Xuất xứ sản phẩm từ thương hiệu Kosaplus nổi tiếng hàng đầu tại Hàn Quốc với dây chuyền công nghệ hiện đại, được kiểm định nghiêm ngặt trước khi đưa ra thị trường và đạt các tiêu chuẩn quốc tế về chất lượng, độ an toàn.

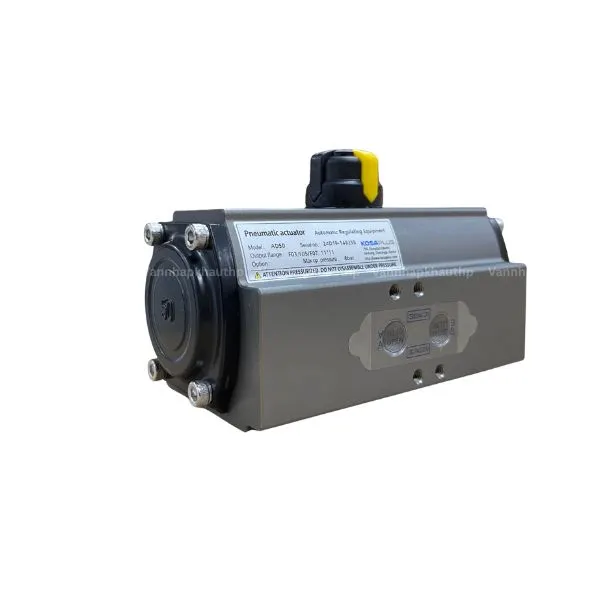

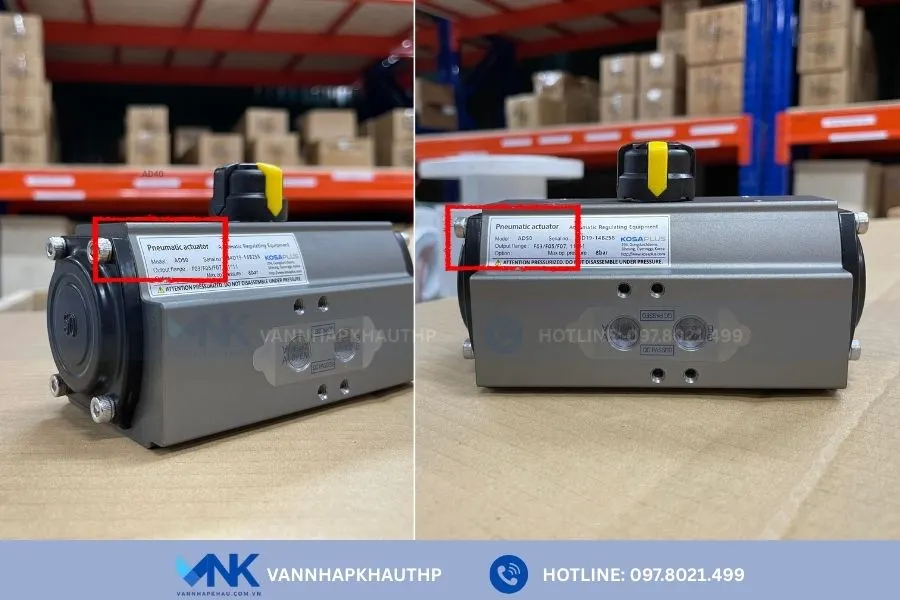

Bộ điều khiển khí nén AD50-ADP50 được nhận diện khá đơn giản thông qua tem dán trên thân thiết bị, ghi đầy đủ các thông số cơ bản như nguồn gốc, hãng sản xuất, model và áp lực khí nén. Phần vỏ ngoài của bộ khí nén được chế tác từ hợp kim nhôm cao cấp, bên trong bộ khí nén bao gồm các bộ phận trục quay, bánh răng, piston, lò xo và bộ định vị tuyến tính (nếu có). Bộ khí nén AD50-ADP50 hoạt động theo cơ chế ON/OFF hoặc tuyến tính, cho phép đóng mở nhanh chóng với độ chính xác cao, đảm bảo hiệu suất vận hành ổn định trong nhiều môi trường công nghiệp khác nhau.
Thông số kỹ thuật
| Model | AD50 – ADP50 |
| Vỏ bộ khí nén | Hợp kim nhôm phủ Epoxy tĩnh điện |
| Áp lực khí nén | 3-8 bar |
| Nhiệt độ làm việc | -40ºC~80ºC |
| Cách thức hoạt động | ON/OFF, tuyến tính |
| Kiểu hoạt động | Tác động đơn, tác động kép |
| Loại van tích hợp | Van bi DN25-DN32, van bướm DN50-DN65 |
| Tiêu chuẩn chống nước, chống bụi | IP68 |
| Thương hiệu sản xuất | Kosaplus |
| Xuất xứ | Hàn Quốc |

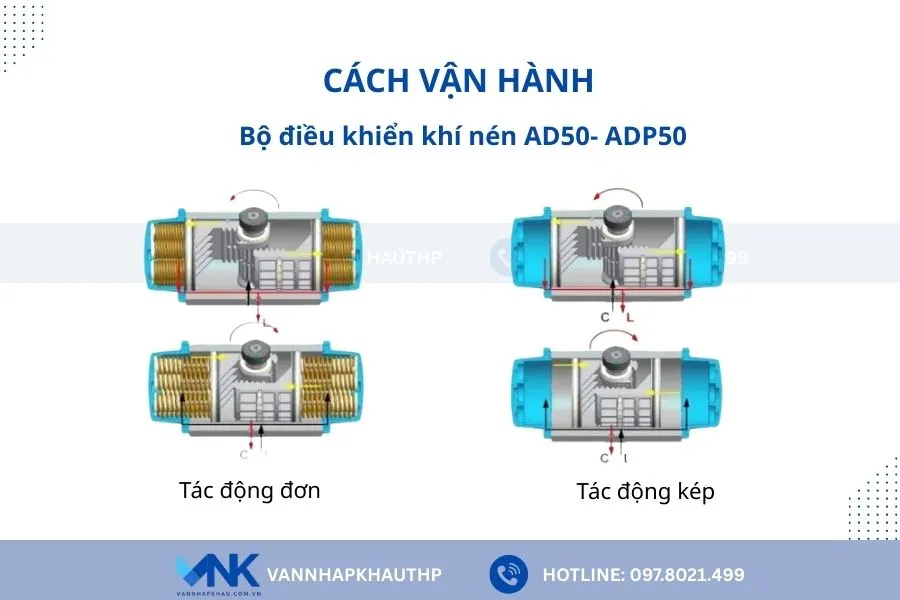

Nguyên lý hoạt động của bộ điều khiển khí nén AD50- ADP50
Về nguyên lý hoạt động, có bản bộ điều khiển khí nén AD50-ADP50 vận hành dựa trên nguồn áp lực khí nén được cấp vào để tạo ra momen xoắn và tác động lên van. Chi tiết về cách thức hoạt động sẽ tùy thuộc loại tác động đơn hay tác động kép, cụ thể như sau:
Hoạt động của bộ điều khiển khí nén AD50 tác động kép
Khi cần đóng hoặc mở van cần phải cấp luân phiên khí nén vào hai buồng piston thông qua cổng cấp khi ở trên thân bộ khí nén. Lúc này áp lực khí nén được cấp vào sẽ tác động làm piston chuyển động tịnh tiến và truyền lực tác động qua hệ thống bánh răng, trục quay khí nén. Trục quay được kết nối trực tiếp với trục van và đĩa van nên khi chuyển động hai bộ phận này cũng sẽ dịch chuyển theo. Kết quả tạo trạng thái đóng hoặc mở van tương ứng.
Hoạt động của bộ điều khiển khí nén ADP tác động đơn
Với dạng tác động đơn, cách vận hành sẽ đơn giản hơn dạng tác động kép đáng kể. Cụ thể, khi cần mở van cần cấp khí nén vào bộ điều khiển qua cổng cấp khí vào. Dưới tác dụng của áp lực khí nén piston sẽ bị đẩy ra 2 bên và truyền tác động lên bánh răng, trục quay để chuyển đổi thành chuyển động quay và tác động lên trục van, đĩa van để tạo trạng thái mở, cho phép lưu chất đi qua.
Khi cần đóng van, chỉ cần ngừng cấp khí nén, bộ phận lò xo đàn hồi bên trong bộ khí nén ADP50 sẽ tự động hồi vị, đưa van trở về trạng thái đóng an toàn.
Ngoài ra, khi cần điều tiết van theo các góc mở khác nhau cần tích hợp thêm bộ định vị tuyến tính và công tắc hành trình để phản hồi trạng thái đóng/mở về hệ thống điều khiển trung tâm.

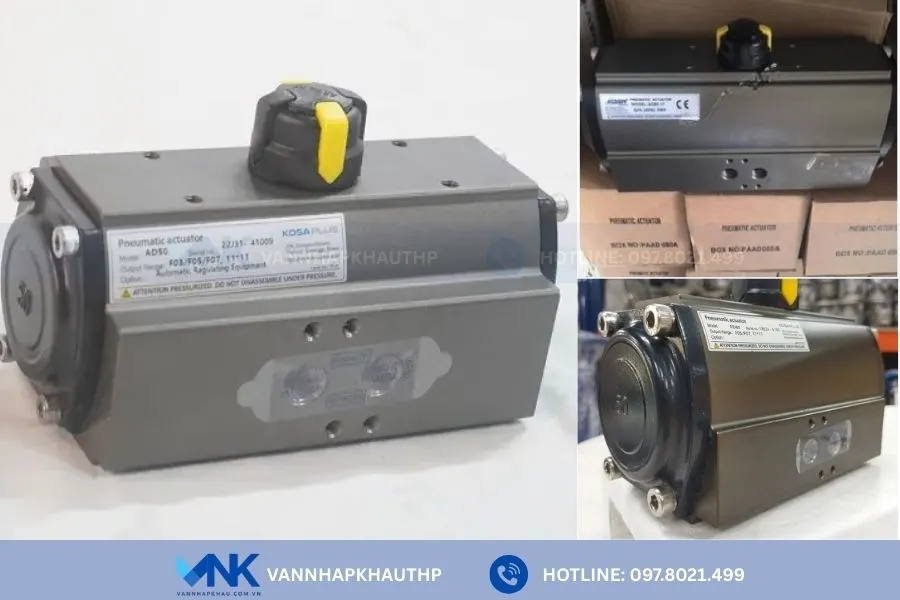

Đặc điểm nổi bật của bộ điều khiển khí nén AD50-APD50
✅ Thiết kế nhỏ gọn, chuyên dụng cho van cỡ nhỏ, trung bình đảm bảo momen xoắn phù hợp và vận hành ổn định.
✅ Nguồn gốc Kosaplus Hàn Quốc uy tín, chất lượng cao, tuổi thọ bền bỉ và đáp ứng tốt các tiêu chuẩn quốc tế.
✅ Thân bộ khí nén được làm từ hợp kim nhôm cao cấp, xử lý bề mặt chống oxy hóa bằng lớp phủ Epoxy giúp chống ăn mòn, phù hợp với điều kiện môi trường khắc nghiệt như ẩm ướt, bụi bẩn…
✅ Hỗ trợ đa dạng cấu hình vận hành: tác động đơn, tác động kép đáp ứng linh hoạt các yêu cầu kỹ thuật và an toàn của từng hệ thống.
✅ Dễ dàng tích hợp phụ kiện điều khiển như bộ định vị tuyến tính, công tắc hành trình, van điện từ và kết nối thuận tiện với hệ thống điều khiển trung tâm PLC/SCADA.
✅ Chức năng đóng mở và điều tiết lưu chất trong các hệ thống, thời gian phản hồi nhanh chóng, độ chính xác cao.
✅ Tiêu chuẩn kháng nước, kháng bụi của bộ khí nén AD50-ADP50 đạt IP67.
Bộ điều khiển khí nén AD50 – ADP50 lắp cho thiết bị nào?
Model AD50, ADP50 được lắp vào van bướm và van bi theo công thức:
Bộ điều khiển khí nén AD50 – ADP50 + Van bướm 50A = Van bướm điều khiển khí nén DN50
Bộ điều khiển khí nén AD50 – ADP50 + Van bi 25A – 32A = Van bi điều khiển khí nén DN25 – DN32
|

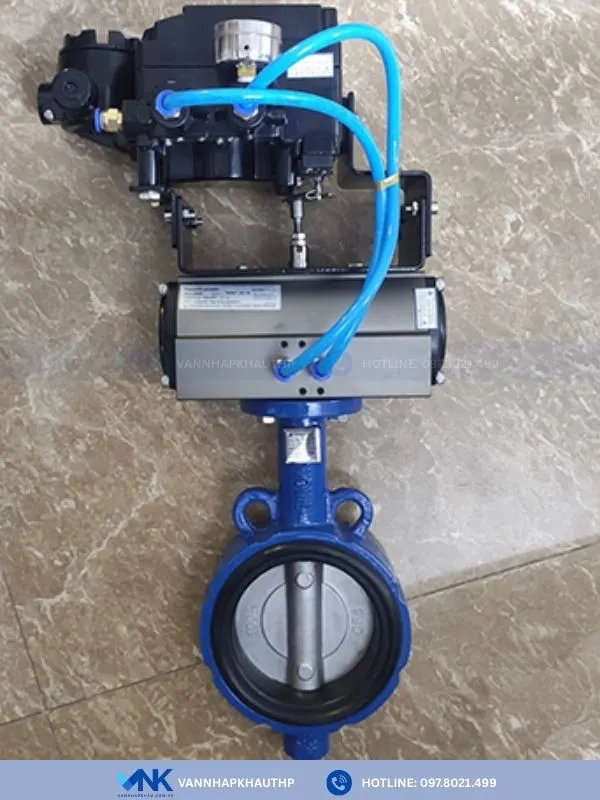

Van bướm điều khiển khí nén DN50
|
 |
|

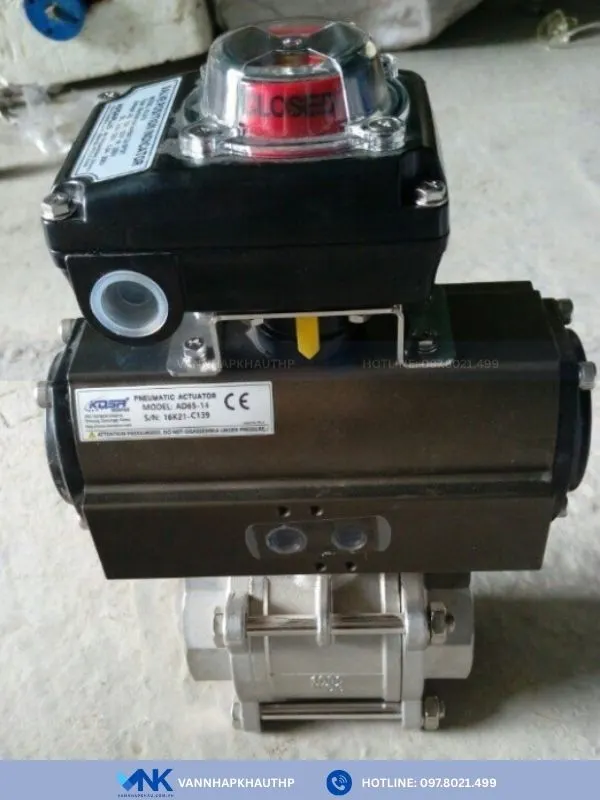

Van bi điều khiển khí nén DN25-DN32
|
 |
Ứng dụng bộ điều khiển khí nén AD50- ADP50
Nhờ những tính năng nổi bật như thiết kế gọn nhẹ, công suất và momen xoắn ổn định, tương thích với van công nghiệp, hệ thống quy mô nhỏ hoặc trung bình. Bộ điều khiển khí nén AD50-ADP50 đang được sử dụng phổ biến trong nhiều hệ thống tự động hóa, cụ thể dưới đây:
- Trong lĩnh vực xử lý nước sạch, nước thải được lắp đặt để điều khiển van tại các trạm bơm, hệ thống lọc, bể chứa… giúp giảm thao tác thủ công, tối ưu hóa quá trình vận hành.
- Trong hệ thống khí nén, hơi nóng cần đóng mở nhanh, độ chính xác cao.
- Trong điều kiện môi trường dễ cháy nổ như dầu khí, xăng gas nhờ khả năng sử dụng năng lượng khí nén an toàn.
- Trong dây chuyền sản xuất thực phẩm, đồ uống mục đích giúp đồng bộ hóa, đảm bảo vận hành ổn định, liên tục.
- Trong các hệ thống HVAC, PCCC, hóa chất nhẹ và năng lượng cần điều khiển từ xa hoặc tích hợp tín hiệu tự động.

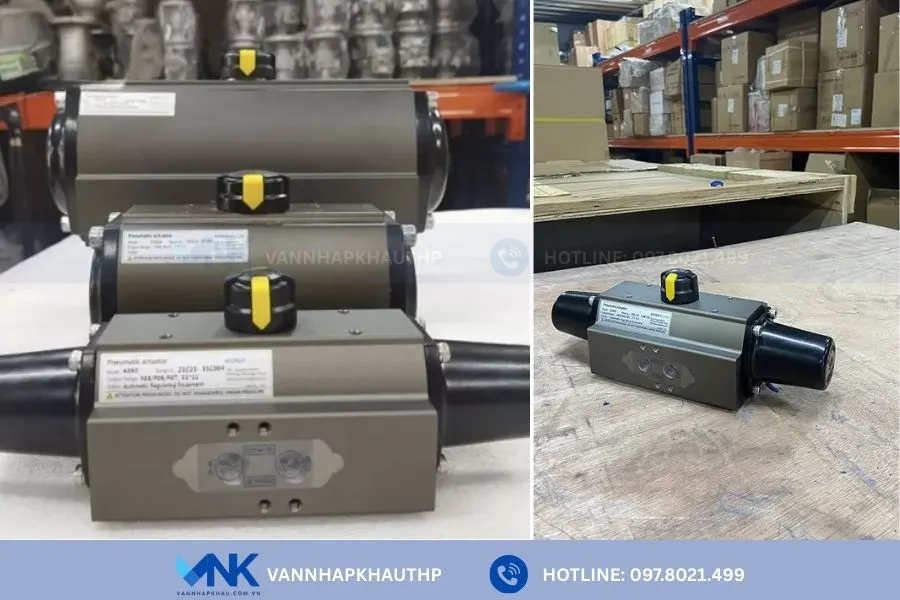

Nơi mua bộ điều khiển khí nén AD50- ADP50 giá tốt?
Quý khách đang tìm kiếm đơn vị mua bộ điều khiển khí nén AD50-ADP50 giá tốt – Van Nhập Khẩu là nhà phân phối uy tín, chất lượng tại Việt Nam được ưu tiên hàng đầu. Chúng tôi cam kết mang đến sản phẩm chính hãng, giá cạnh tranh, bảo hành minh bạch và dịch vụ tư vấn kỹ thuật tận tâm.
Khi mua hàng, quý khách sẽ được cung cấp bảng giá rõ ràng, hỗ trợ lựa chọn model theo đúng nhu cầu, số lượng. Toàn bộ sản phẩm đảm bảo được nhập khẩu trực tiếp từ hãng Kosaplus, không qua bất kỳ một đơn vị trung gian nào. Đồng thời, đơn vị còn hỗ trợ giao hàng nhanh toàn quốc, đáp ứng tốt mọi công trình và phù hợp cho các dự án và hệ thống tự động hóa tại nhà máy. Mọi thông tin chi tiết, vui lòng liên hệ trực tiếp hotline để được tư vấn, nhận báo giá chính xác.
