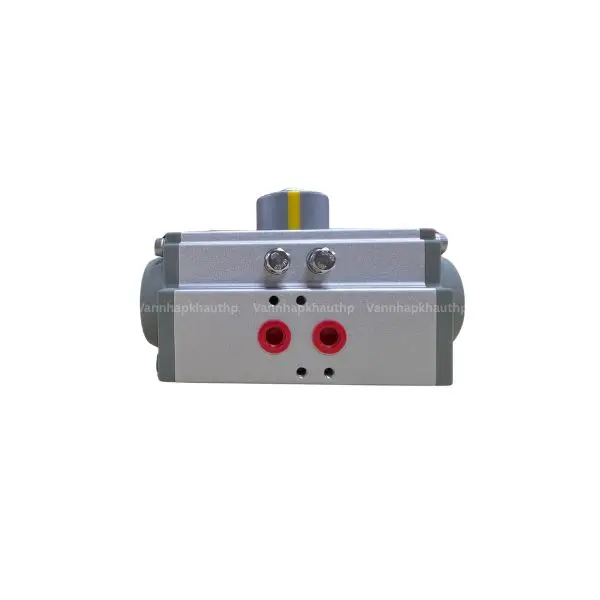

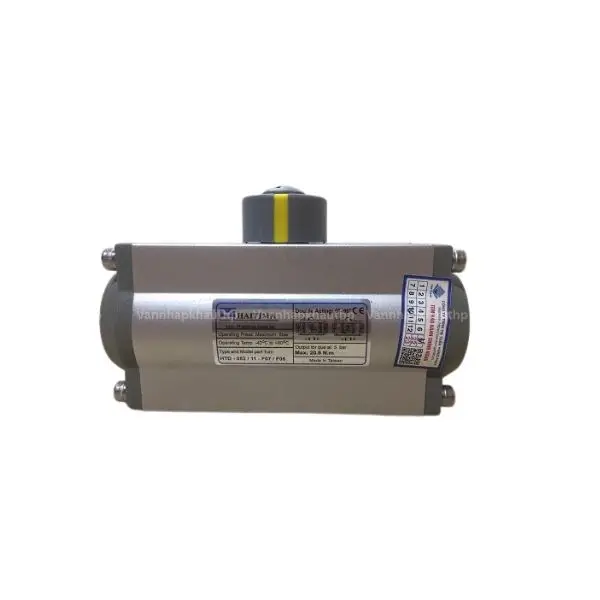

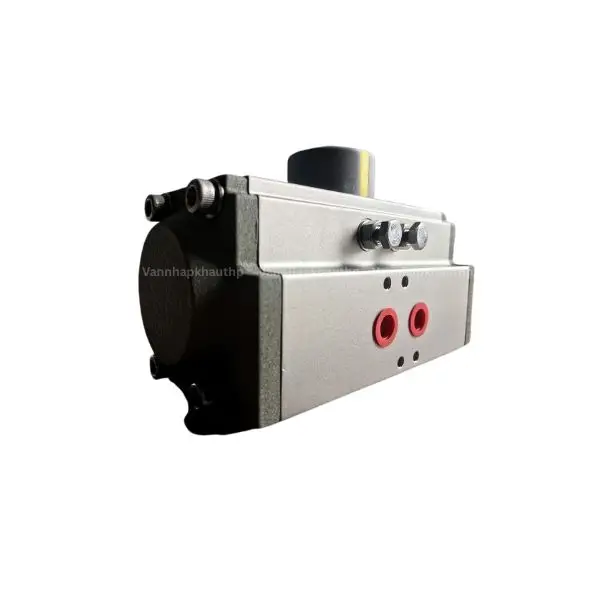

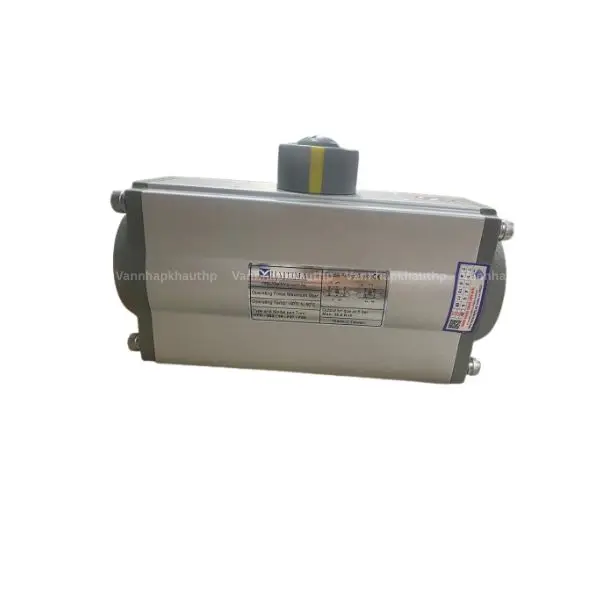

Bộ điều khiển khí nén HTD092

Bộ điều khiển khí nén HTD092 là bộ truyền động khí nén chuyên dùng để đóng mở tự động các dòng van bi, van bướm cỡ lớn trong các hệ thống công nghiệp. Với thiết kế thân làm từ hợp kim nhôm chắc chắn,  có khả năng vận hành ổn định ở mức áp lực 3 – 8 bar, cùng tiêu chuẩn kháng nước, chống bụi IP68 sản phẩm này đang là lựa chọn phổ biến trong các nhà máy hiện đại. Chi tiết về sản phẩm cùng Van Nhập Khẩu tìm hiểu trong bài viết sau.

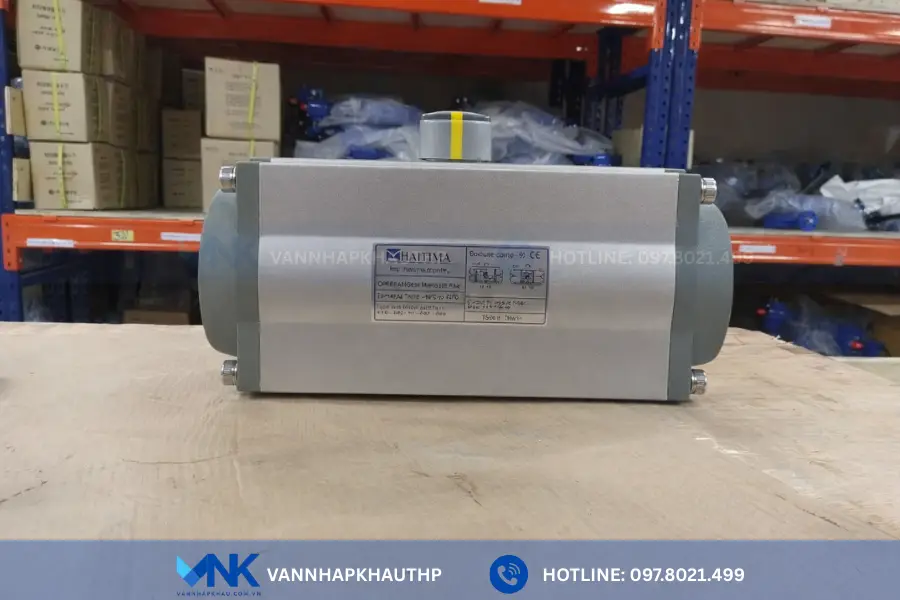

Bộ điều khiển khí nén HTD092 là gì?

Bộ điều khiển khí nén HTD092 là bộ truyền động khí nén tác động kép (cần cấp khí ở cả hai chu trì đóng/ mở) cho tốc độ phản hồi nhanh, đảm bảo độ ổn định. Sản phẩm này sử dụng nguồn cấp khí nén (3-8bar) để chuyển đổi thành chuyển động quay, từ đó điều khiển hoạt động đóng mở van một cách tự động. Nhờ được sản xuất bởi Haitima – thương hiệu hàng đầu đến từ Đài Loan, nổi tiếng trong lĩnh vực sản xuất van và bộ truyền động công nghiệp, HTD092 được đánh giá cao về độ bền.

Về kết cấu, sản phẩm sở hữu thân truyền động làm từ hợp kim nhôm cao cấp, bề ngoài phủ sơn tĩnh điện giúp tăng độ bền cơ học, nâng cao khả năng chống ăn mòn và làm việc ổn định trong môi trường khắc nghiệt.

Trên thực tế, bộ truyền động HTD092 thường được lắp đặt cùng van bi DN65 hoặc van bướm DN150-DN200 để phục vụ các hệ thống tự động hóa công nghiệp như PCCC, HVAC, nhà máy hóa chất, thực phẩm,…

Thông số kỹ thuật

Cấu tạo và nguyên lý hoạt động của bộ truyền động khí nén HTD092

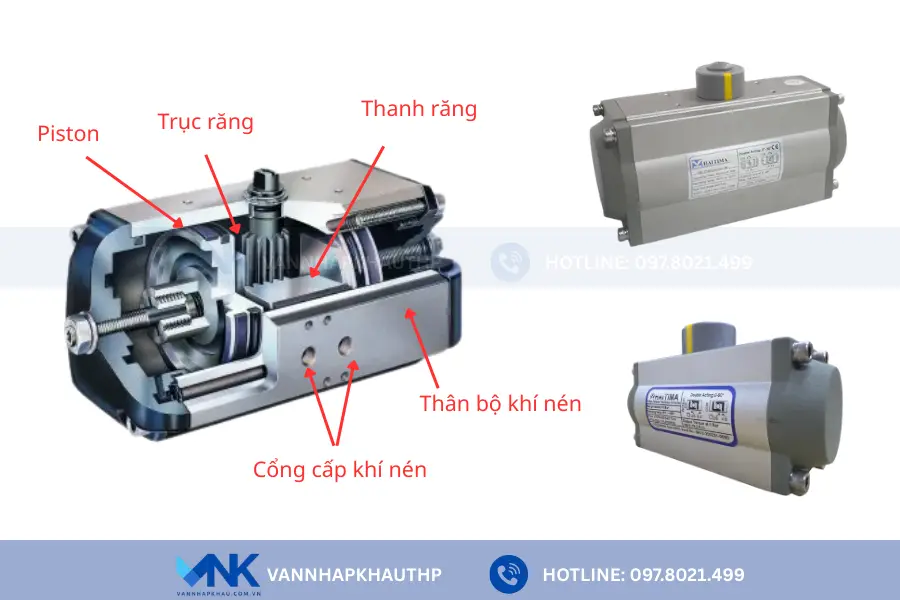

Cấu tạo chi tiết

HTD092 là bộ truyền động tác động kép, vì vậy cấu tạo không sử dụng lò xo hồi như dòng tác động đơn mà cấp khí cho cả hai chu trình đóng, mở, giúp lực xoay ổn định và phản hồi nhanh hơn.

• Bên trong sản phẩm sẽ gồm hai piston được bố trí song song liên kết trực tiếp với cơ cấu thanh răng – bánh răng để tạo chuyển động quay.
• Thân bộ truyền động làm từ hợp kim nhôm, bề ngoài phủ sơn tĩnh điện giúp tăng độ bền, khả năng chống oxy hóa để bảo vệ các chi tiết bên trong
• Ngoài ra, sản phẩm còn được trang bị hệ thống gioăng làm kín và vòng đệm chịu mài mòn cao giúp hạn chế tối đa nguy cơ rò rỉ khí khi vận hành.

Nguyên lý hoạt động

HTD092 hoạt động theo cơ chế tác động kép, nghĩa là khí nén sẽ được cấp vào 2 lần để thực hiện chu trình đóng/ mở. Cụ thể:

• Khi cấp khí nén vào khoang giữa của bộ truyền động, áp lực khí tác động đồng thời lên 2  piston, đẩy chúng di chuyển sang hai bên. Chuyển động này làm trục quay xoay một góc 90°, đưa van về trạng thái mở.
• Ngược lại, khi cấp khí nén vào hai khoang ngoài, áp lực khí sẽ đẩy piston trở về vị trí ban đầu. Khi piston di chuyển hết hành trình, trục quay đảo chiều, van trở về trạng thái đóng.

Nhờ cơ chế cấp khí chủ động ở cả hai chiều, bộ điều khiển khí nén HTD092 tạo lực xoay đồng đều, hạn chế hiện tượng sụt mô-men ở cuối hành trình, từ đó giúp van vận hành ổn định hơn trong hệ thống áp suất cao.

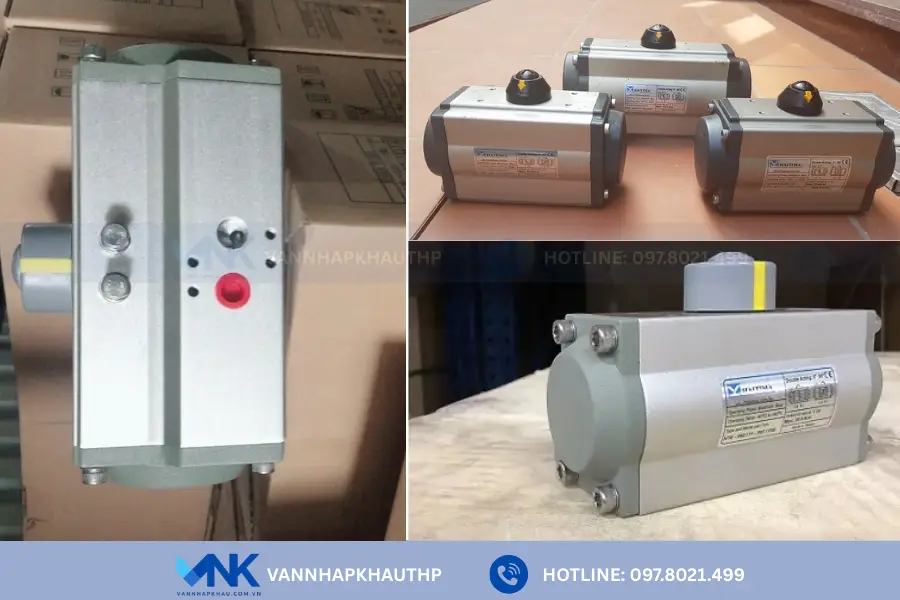

Ưu điểm nổi bật giúp bộ điều khiển khí nén HTD092 được tin dùng

Bộ truyền động khí nén HTD092 được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ sở hữu hàng loạt ưu điểm nổi bật dưới đây:

✅ Thiết bị hoạt động theo cơ chế tác động kép giúp đóng mở nhanh, lực xoay ổn định ở cả hai chiều

✅ Lực mô- men xoắn mạnh, phù hợp điều khiển các loại van kích thước lớn kích cỡ từ DN65-DN200) và hệ thống áp suất cao

✅ Thân bộ truyền động làm từ hợp kim nhôm, phủ sơn tĩnh điện giúp chống ăn mòn và tăng độ bền hiệu quả

✅ Sản phẩm đạt tiêu chuẩn chống nước, chống bụi IP68 có khả năng hoạt động ổn định trong môi trường ẩm ướt, ngoài trời

✅ Thiết kế theo tiêu chuẩn ISO 5211 và DIN3337 giúp dễ dàng lắp đặt với nhiều dòng van phổ biến trên thị trường.

✅ Thiết bị hoạt động ổn định trong dải nhiệt độ -20°C đến +80°C, phù hợp với hệ thống khí nén, nước, dầu nhẹ và hơi nhiệt độ trung bình.

✅ Sản xuất bởi Haitima, thương hiệu uy tín hàng đầu Đài Loan giúp đảm bảo chất lượng và độ bền.

✅ Sản phẩm có thể kết hợp bộ điều khiển tuyến tính 4–20mA để điều tiết lưu lượng theo góc

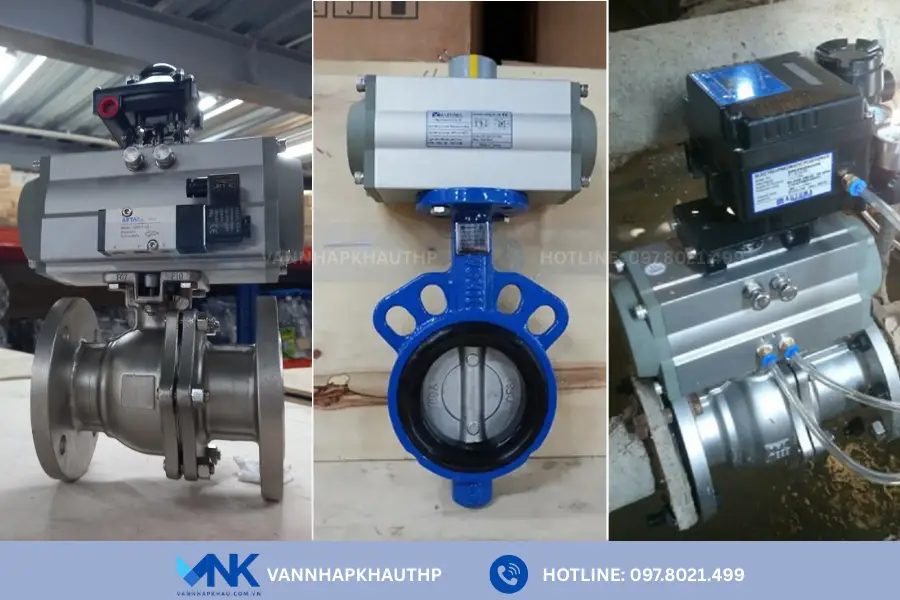

Bộ truyền động khí nén HTD092 thường lắp cho van và hệ thống nào?

Bộ truyền động khí nén HTD092 thường được lắp cho van bi DN65 và van bướm DN150-200 theo công thức:

• Bộ điều khiển khí nén HTD092 + Van bi 65A = Van bi điều khiển khí nén DN65
• Bộ điều khiển khí nén HTD092 + Van bướm 150A – 200A = Van bướm điều khiển khí nén DN150 – DN200

Nhờ tiêu chuẩn kết nối ISO quốc tế, thiết bị có thể lắp đặt trực tiếp lên mặt bích van mà không cần gia công thêm, giúp tiết kiệm thời gian và chi phí lắp đặt.

Vì được kết hợp với các dòng van bi và van bướm kích thước trung đến lớn, HTD092 thường được sử dụng trong những hệ thống yêu cầu đóng mở nhanh, lưu lượng lớn và vận hành tự động. Cụ thể như:

• Hệ thống xử lý và phân phối nước sạch
• Hệ thống lọc và xả thải công nghiệp
• Dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm
• Nhà máy hóa chất, xi măng, sản xuất vật liệu
• Hệ thống hơi nóng, khí nén công nghiệp
• Ngành năng lượng, lò hơi, nồi hơi công nghiệp
• Hệ thống HVAC (nhiệt – làm mát – thông gió), PCCC
• Các dây chuyền tự động hóa trong khu công nghiệp

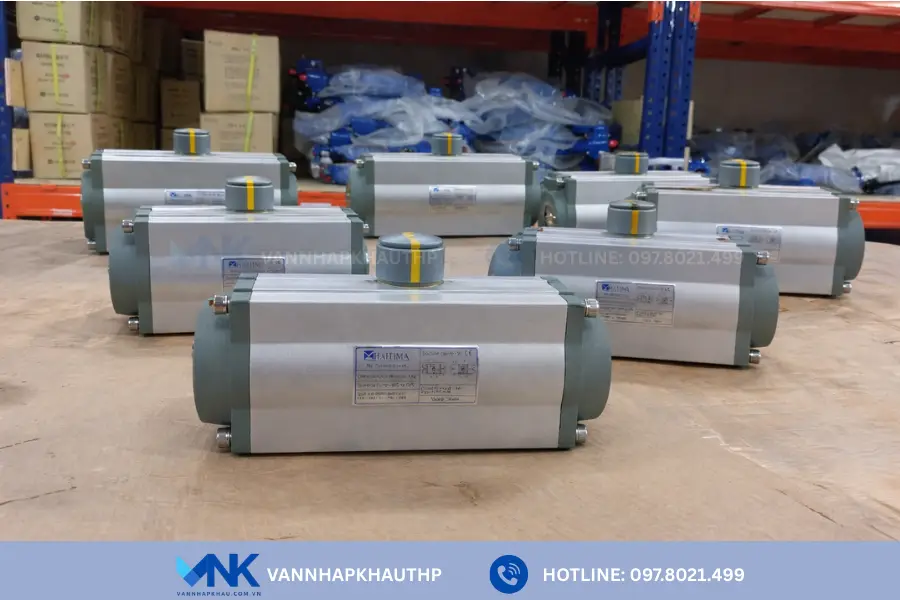

Van Nhập Khẩu – Địa chỉ phân phối chính hãng bộ điều khiển khí nén HTD092

Tại Việt Nam, Van Nhập Khẩu tự hào là đơn vị phân phối chính hãng bộ điều khiển khí nén HTD092 nhập khẩu từ Đài Loan. Khác với các đơn vị bán lẻ trên thị trường, chúng tôi nhập khẩu trực tiếp từ nhà sản xuất với số lượng lớn, tối ưu chi phí trung gian nên luôn duy trì mức giá cạnh tranh và ổn định. Vì vậy, khi mua hàng tại đây, quý khách không chỉ nhận được sản phẩm chính hãng mà còn được hưởng mức giá hấp dẫn. Đặc biệt, với các đơn hàng dự án hoặc mua số lượng lớn, Van Nhập Khẩu áp dụng chính sách chiết khấu linh hoạt, giúp doanh nghiệp tối ưu ngân sách đầu tư.

Không chỉ có lợi thế về giá, Van Nhập Khẩu còn cam kết chất lượng sản phẩm với đầy đủ giấy tờ CO, CQ rõ ràng, chính sách đổi trả minh bạch theo quy định của nhà sản xuất.

Liên hệ 0978021499 để được tư vấn và báo giá chi tiết bộ điều khiển khí nén HTD092
