Bộ điều khiển khí nén HTD075

Bộ điều khiển khí nén HTD075 được sản xuất bởi Haitima Đài Loan, hoạt động theo cơ chế tác động kép, phản hồi nhanh, vận hành ổn định. Sản phẩm có sẵn hàng tại Van Nhập Khẩu, kho hàng lưu sẵn số lượng lớn, cam kết chính hãng, chất lượng tốt, bảo hành minh bạch và giá hợp lý. Chi tiết cụ thể, xem ngay bài viết dưới đây.

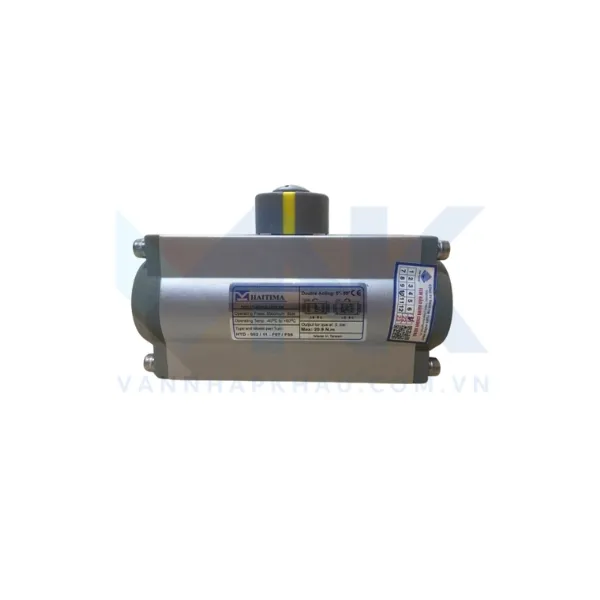

Giới thiệu bộ điều khiển khí nén HTD075

Bộ điều khiển khí nén HTD075 là thiết bị điều khiển tự động bằng khí nén có nguồn gốc từ hãng Haitima Đài Loan và được sản xuất chuyên dụng để lắp đặt cho van bướm 125A, van bi 65A. Sản phẩm hoạt động theo nguyên lý tác động kép, cần cấp khí nén ở cả 2 chu trình đóng, mở, đảm bảo chất lượng ổn định, độ bền cao và tốc độ phản ứng nhanh.

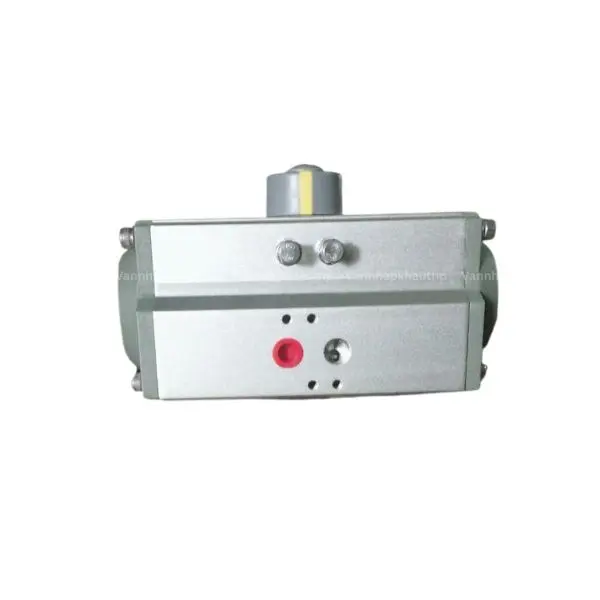

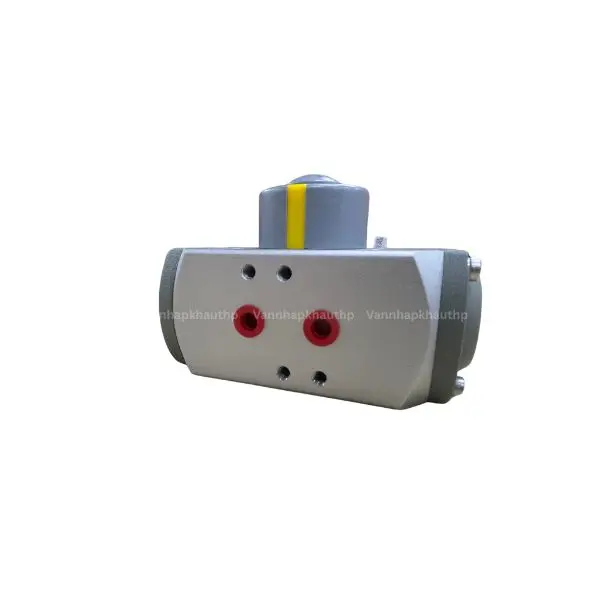

Bộ truyền động HTD075 được thiết kế gồm vỏ ngoài bằng hợp kim nhôm cao cấp, mặt trước thân có 2 cổng cấp khí, phía trên cùng có bộ hiển thị vị trí đóng mở; bên trong có piston, thanh răng, hệ thống bánh răng, trục khí nén. Ngoài ra, có thể tích hợp thêm bộ định vị tuyến tính, van điện từ khí nén, bộ lọc khí…Hệ thống ứng dụng rộng rãi từ dân dụng đến công nghiệp.

Thông số kỹ thuật

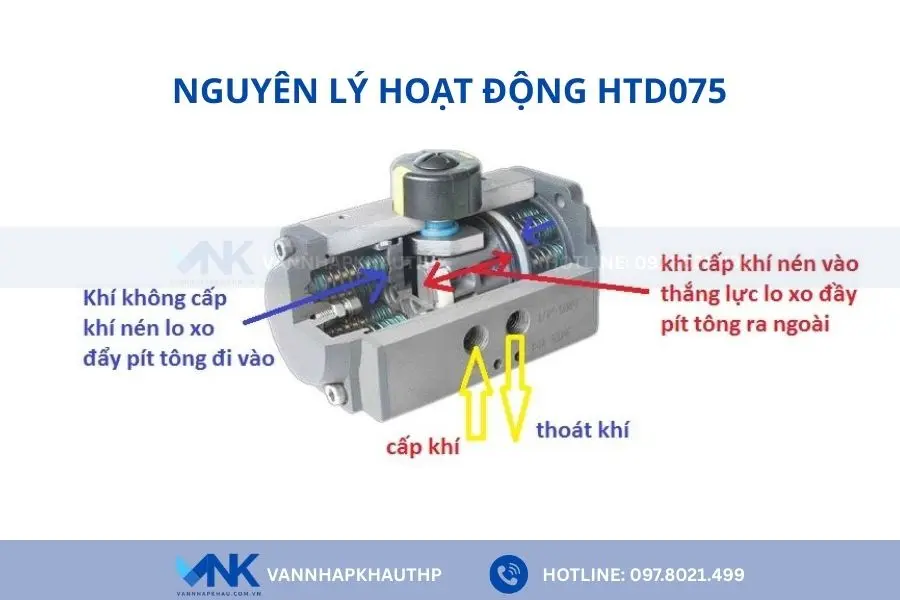

Nguyên lý hoạt động của bộ điều khiển khí nén HTD075

Như đã giới thiệu ở trên, bộ điều khiển khí nén HTD075 hoạt động theo cơ chế tác động kép, nghĩa là sử dụng khí nén để điều khiển cả hai hành trình đóng và mở của van. Cụ thể như sau:

Chu trình mở van

Ban đầu van ở vị trí đóng, tiến hành cấp khí nén thông qua cổng cấp khí trên thân bộ truyền động. Lúc này áp lực khí nén sẽ đẩy hai piston di chuyển tịnh tiến về hai bên và kéo thanh răng dịch chuyển theo, tạo lực momen xoắn. Đồng thời, hệ thống bánh răng gắn với trục truyền động cũng sẽ quay theo, làm cho trục van, đĩa van dịch chuyển sang trạng thái mở, cho phép lưu chất đi qua.

Chu trình đóng van

Khi cần đóng van, cần cấp khí nén thông qua cổng cấp khí còn lại ở mặt trước thân bộ điện. Lúc này, áp lực khí nén sẽ tác động ngược lại, đẩy piston trở về vị trí ban đầu. Kết quả hệ thống bánh răng, trục khí nén cũng sẽ nhận lực momen xoắn và chuyển động theo, kéo trục van, đĩa van quay về vị trí đóng, ngăn không cho lưu chất đi qua.

Ngoài ra, nếu có nhu cầu điều tiết lưu chất theo các góc mở khác nhau, cần lắp thêm bộ định vị tuyến tính và điều chỉnh tín hiệu Analog theo các góc mở yêu cầu.

Đặc điểm nổi bật của bộ điều khiển khí nén HTD075

• Xuất xứ từ thương hiệu Haitima nổi tiếng về sản xuất bộ truyền động chất lượng cao, hiệu quả hoạt động tốt tại Đài Loan.
• Dạng hoạt động tác động kép, sử dụng khí nén cho cả hai chu trình đóng và mở, tạo lực momen xoắn ổn định, vận hành bền bỉ.
• Vỏ hợp kim nhôm nhẹ, cứng, chống ăn mòn tốt, phù hợp với môi trường hóa chất nhẹ và điều kiện công nghiệp khắc nghiệt.
• Tiêu chuẩn kháng nước, kháng bụi đạt IP68 đáp ứng tốt môi trường có độ ẩm cao, nhiều bụi bẩn.
• Tích hợp linh hoạt các loại phụ kiện, tùy thuộc nhu cầu sử dụng của hệ thống như van điện từ, bộ lọc khí, bộ định vị tuyến tính…
• Cơ chế vận hành tự động hoàn toàn khi được cấp khí nên ở cả hai chu trình hoạt động, giảm thao tác thủ công.
• Được thiết kế tối ưu để lắp cho các loại van công nghiệp cỡ trung như van bi DN65, van bướm DN125.
• Là lựa chọn phù hợp cho nhiều hệ thống, môi trường lưu chất như nước, khí nén, hơi nóng, hóa chất….

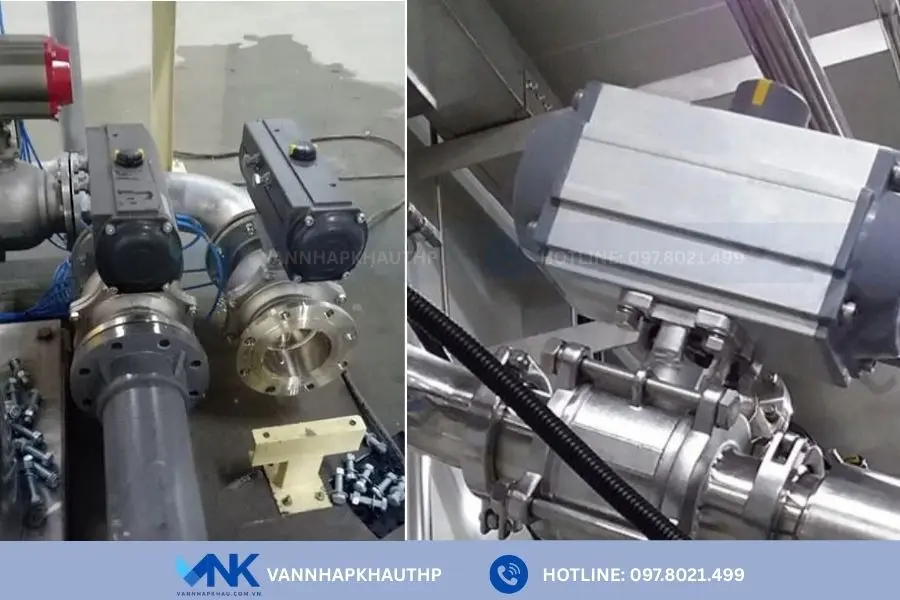

Ứng dụng bộ điều khiển khí nén HTD075 trong công nghiệp

Vợi lợi thế là model tầm trung, phù hợp với các loại van công nghiệp có kích thước trung bình và đáp ứng tốt các yêu cầu vận hành liên tục, độ chính xác cao, bền bỉ. Bộ điều khiển khí nén HTD075 được ứng dụng phổ biến trong hầu hết các hệ thống, lĩnh vực. Dưới đây là một số ứng dụng không thể bỏ qua:

• Được sử dụng để điều khiển van bi, van bướm tại các bể chứa, đường ống phân phối nước sạch, hệ thống lọc, xả thải.
• Tự động đóng/mở van trên dây chuyền dẫn nước, khí nén, hơi nóng và dung dịch chế biến trong ngành thực phẩm, đồ uống, dược phẩm.
• Trong các nhà máy hóa chất, xi măng, sản xuất vật liệu được lắp đặt để kiểm soát dòng chảy của hóa chất nhẹ, dung môi, nước kỹ thuật.
• Trong hệ thống hơi nóng, khí nén được ứng dụng trên các tuyến ống hơi, khí nén cần đóng mở nhanh, tần suất liên tục.
• Trong ngành năng lượng, lò hơi, HVAC được dùng để điều khiển van công nghiệp trên hệ thống nhiệt, làm mát và thông gió công nghiệp.

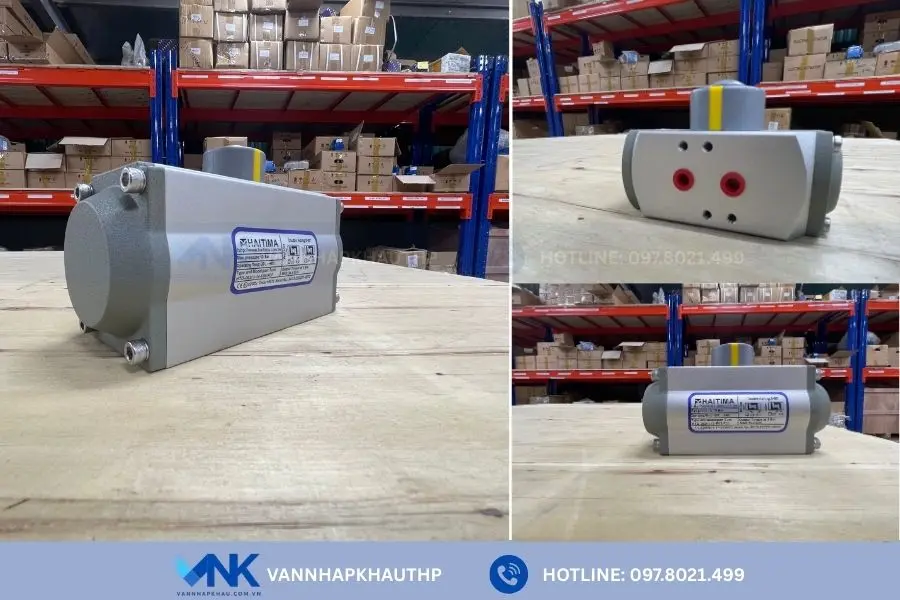

Địa chỉ mua bộ điều khiển khí nén HTD075 giá tốt, uy tín

Nếu bạn đang tìm địa chỉ mua bộ điều khiển khí nén HTD075 giá tốt, uy tín, chính hãng, việc lựa chọn nhà phân phối có kinh nghiệm, kho hàng lớn và dịch vụ sau bán hàng tốt là yếu tố quan trọng. Mục đích để đảm bảo thiết bị vận hành bền bỉ, chính xác, nhanh chóng và mang đến hiệu quả cao cho hệ thống tự động.

Một trong những đơn vị tiêu biểu là Van Nhập Khẩu – đơn vị phân phối van công nghiệp và các thiết bị điều khiển khí nén đáp ứng đầy đủ các tiêu chí ở trên. Toàn bộ sản phẩm được chúng tôi cam kết nhập khẩu trực tiếp, chính hãng 100% từ Haitima với giá cạnh tranh. Khi mua hàng, quý khách sẽ được đội ngũ nhân viên chuyên nghiệp tư vấn, hỗ trợ để chọn đúng model phù hợp với hệ thống vận hành.

Về chính sách bảo hành, khách hàng hoàn toàn yên tâm trong quá trình sử dụng, Van Nhập Khẩu cam kết bảo hành minh bạch, rõ ràng theo cơ chế của nhà sản xuất. Đồng thời, chúng tôi còn hỗ trợ giao hàng, lắp đặt tận nơi. Để nhận báo giá chính xác, liên hệ ngay hotline để được tư vấn nhé.
