Xy lanh khí nén

Xi lanh khí nén là thiết bị truyền động sử dụng áp lực khí nén để chuyển đổi thành chuyển động quay từ đó điều khiển các loại van trong dây chuyền sản xuất tự động. Nhờ khả năng làm việc nhanh, bền bỉ thiết bị này hiện được ứng dụng rộng rãi trong nhiều hệ thống. Cùng Van Nhập Khẩu tìm hiểu chi tiết cấu tạo, nguyên lý, ưu điểm, ứng dụng và các loại xi lanh khí nén đang được phân phối rộng rãi hiện nay.

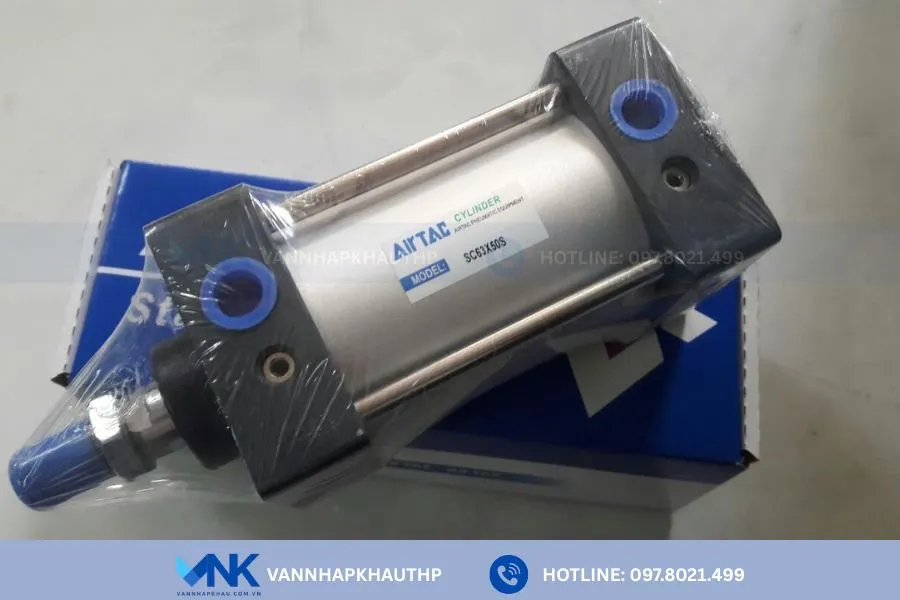

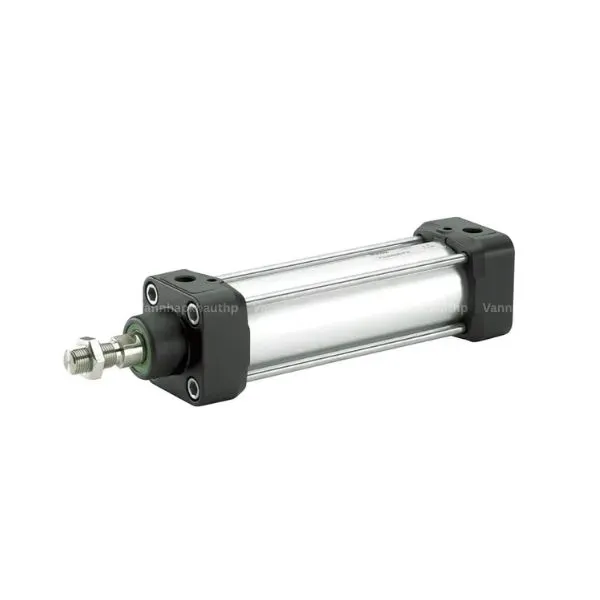

Xy lanh khí nén là gì?

Xy lanh khí nén ( pneumatic cylinder) là phận truyền động khí nén quan trọng trong hệ thống điều khiển khí. Thiết bị này sử dụng áp lực khí nén, chuyển đổi thành chuyển động tịnh tiến của piston trong thân xi lanh, từ đó tạo ra lực đẩy hoặc lực kéo phục vụ cho các hoạt động cơ học.

Theo nguyên lý hoạt động, xy lanh khí nén hiện được chia thành 2 loại chính gồm xy lanh khí nén tác động đơn (khí nén tác động một chiều) và xy lanh khí nén tác động kép (khí nén tác động cả hai chiều để đẩy và hồi piston). Ngoài ra, thiết bị còn được phân loại theo vật liệu chế tạo, kiểu dáng và cấu trúc lắp đặt.

Nhờ cấu tạo đơn giản, tốc độ phản hồi nhanh và khả năng làm việc ổn định, xy lanh khí nén hiện được ứng dụng rộng rãi trong các dây chuyền sản xuất tự động như nhà máy thực phẩm, hóa chất, dệt may,….

Thông số kỹ thuật

Cấu tạo, nguyên lý hoạt động của xy lanh khí nén

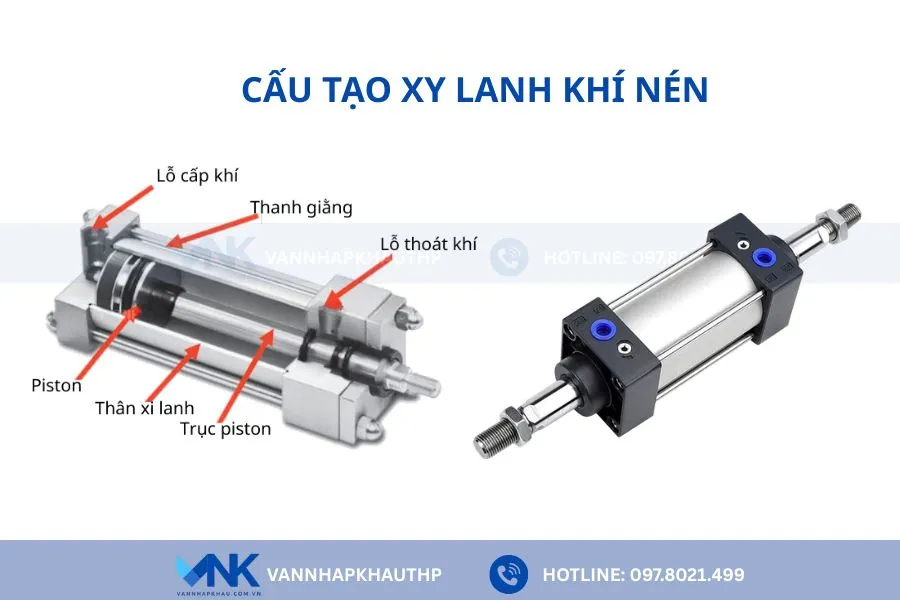

Cấu tạo chi tiết của xy lanh khí nén

Bộ xy lanh khí nén có cấu tạo khá đơn giản, bao gồm các bộ phận chính dưới đây:

• Thân xy lanh: Là phần vỏ ngoài, thường được chế tạo từ hợp kim nhôm, thép không gỉ hoặc các vật liệu có độ bền cao, chịu áp lực tốt để bảo vệ tối ưu cho các chi tiết bên trong.
• Piston:  Đây là bộ phận chuyển động chính bên trong xi lanh.  Khi khí nén được cấp vào buồng xi lanh, áp lực khí tác động trực tiếp lên piston, làm piston di chuyển dọc theo chiều dài của thân để tạo ra lực cơ học.
• Thanh piston: Hay còn gọi là ty piston đây là thanh kim loại nối trực tiếp với piston và kéo dài ra bên ngoài thân xi lanh. Nhiệm vụ của bộ phận này là truyền chuyển động từ piston ra bên ngoài để tác động lên cơ cấu máy móc
• Gioăng làm kín: Được lắp đặt tại các vị trí tiếp xúc như piston và nắp xi lanh, giúp ngăn rò rỉ khí nén ra ngoài trong quá trình vận hành, đảm bảo an toàn cho hệ thống
• Nắp xi lanh: Được thiết kế ở 2 đầu của thân xy lanh, có nhiệm vụ cố định các bộ phận bên trong và tạo điểm kết nối với đường cấp khí nén.

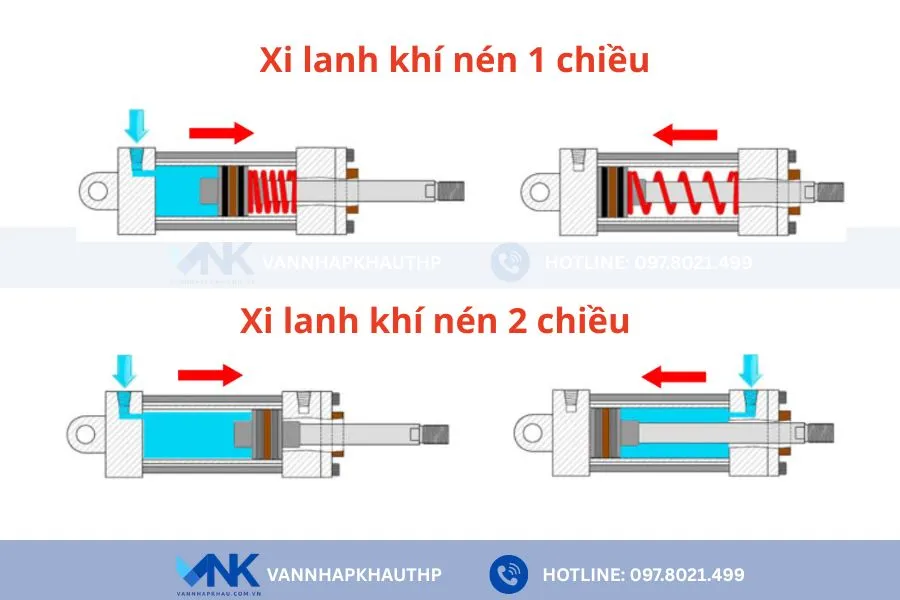

Xy lanh khí nén hoạt động thế nào?

Xy lanh khí nén hoạt động dựa trên nguyên lý sử dụng áp lực khí nén để đẩy piston di chuyển bên trong thân xi lanh. Khi khí nén được cấp vào buồng xi lanh, áp suất khí nén sẽ tác động lên piston, làm piston di chuyển và tạo ra lực đẩy hoặc lực kéo. Chuyển động này được truyền ra bên ngoài thông qua thanh piston để thực hiện các thao tác cơ học như đẩy, kéo hoặc nâng hạ thiết bị cơ học

• Đối với xy lanh khí nén tác động đơn:
  Khí nén chỉ được cấp vào một phía của piston để tạo lực đẩy. Khi ngừng cấp khí, piston sẽ tự động trở về vị trí ban đầu nhờ lực đàn hồi của lò xo bên trong xi lanh. Loại này thường được sử dụng trong các ứng dụng chuyển động đơn giản.

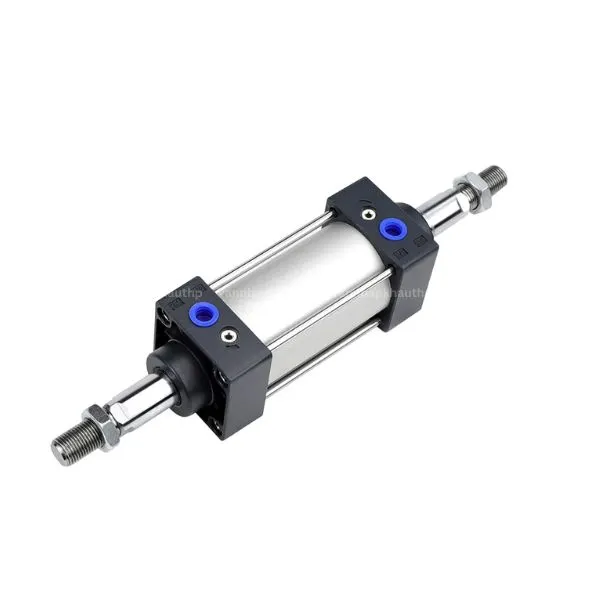

• Đối với xy lanh khí nén tác động kép:
  Khác với xy lanh tác động đơn, xy lanh tác động kép không sử dụng lò xo hồi mà sử dụng khí nén cấp vào cả hai phía của piston để thực hiện hai hành trình đẩy và hồi. Nhờ đó xi lanh có thể di chuyển linh hoạt theo hai chiều và tạo lực ổn định hơn trong các hệ thống tự động hóa.

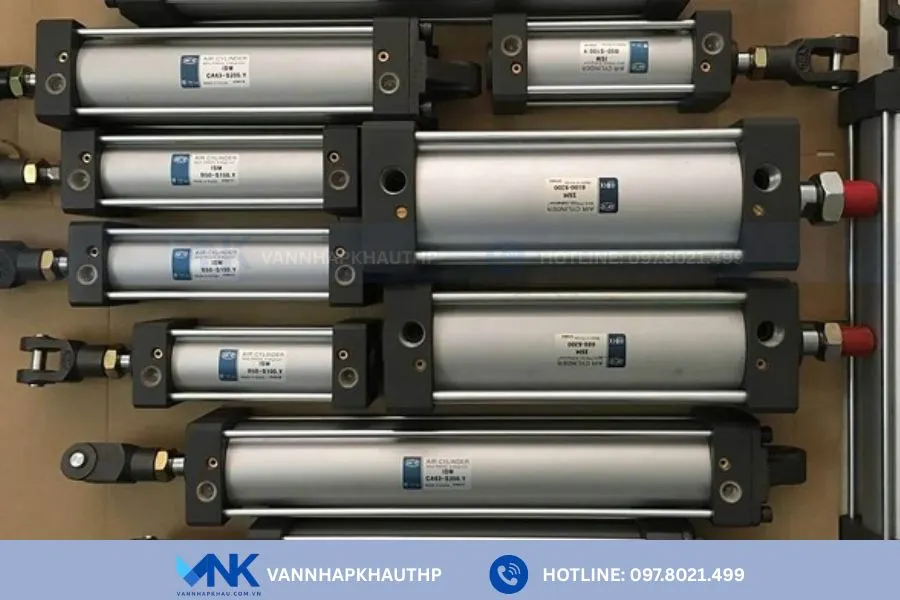

Điểm danh các ưu điểm nổi bật của xy lanh khí nén

Xy lanh khí nén hiện được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ sở hữu hàng loạt ưu điểm vượt trội so với phương pháp truyền động truyền thống. Cụ thể như:

• Sản phẩm có thiết kế nhỏ gọn, ít chi tiết chuyển động nên việc lắp đặt, thay thế và bảo trì khá đơn giản
• Sử dụng áp lực khí nén cho tốc độ di chuyển cao từ 1-3s, đáp ứng tốt các hệ thống tự động hóa công nghiệp
• Thân xy lanh thường được chế tạo từ hợp kim nhôm, thép hoặc inox nên có khả năng chịu áp lực tốt, hoạt động bền bỉ trong môi trường công nghiệp.
• So với nhiều thiết bị truyền động khác như điện hoặc hệ thống thủy lực, xy lanh khí nén có chi phí đầu tư và vận hành thấp, giúp doanh nghiệp tiết kiệm chi phí
• Nguồn năng lượng khí nén sạch, không gây cháy nổ nên rất an toàn trong quá trình vận hành.
• Sản phẩm có thể hoạt động theo cơ chế tác động đơn hoặc tác động kép  tùy vào nhu cầu sử dụng
• Chất liệu, kích thước đa dạng phù hợp với nhiều môi trường và ứng dụng khác nhau trong công nghiệp

Các loại xy lanh khí nén phổ biến trên thị trường

Thị trường hiện có rất nhiều thương hiệu sản xuất xy lanh khí nén, một trong số đó phải kể đến các thương hiệu sau.

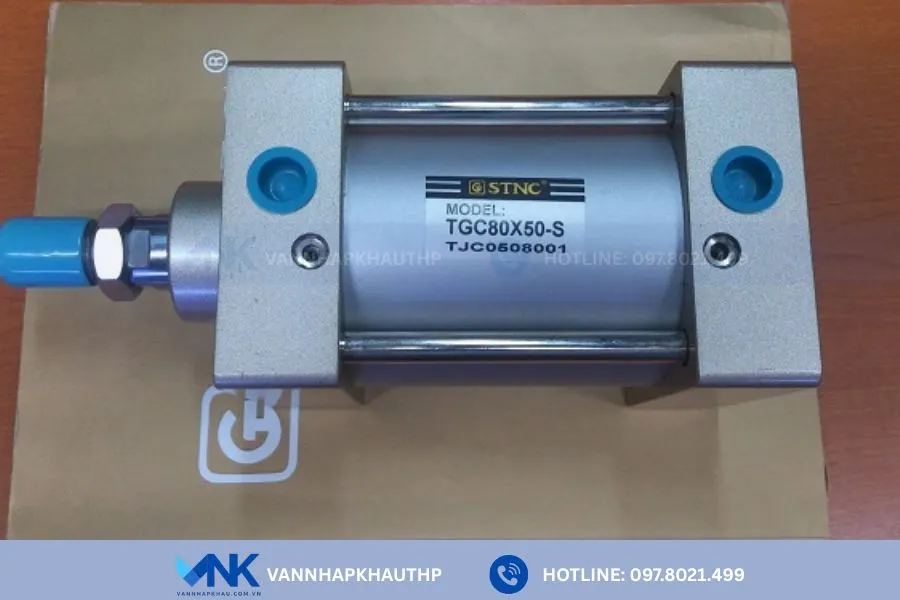

Xy lanh khí nén STNC – Trung Quốc

STNC là dòng xy lanh khí nén có xuất xứ từ Trung Quốc, nổi bật với thiết đơn giản, giá thành hợp lý và dễ thay thế linh kiện. Sản phẩm thường được sử dụng trong nhiều hệ thống máy móc công nghiệp và dây chuyền sản xuất tự động.

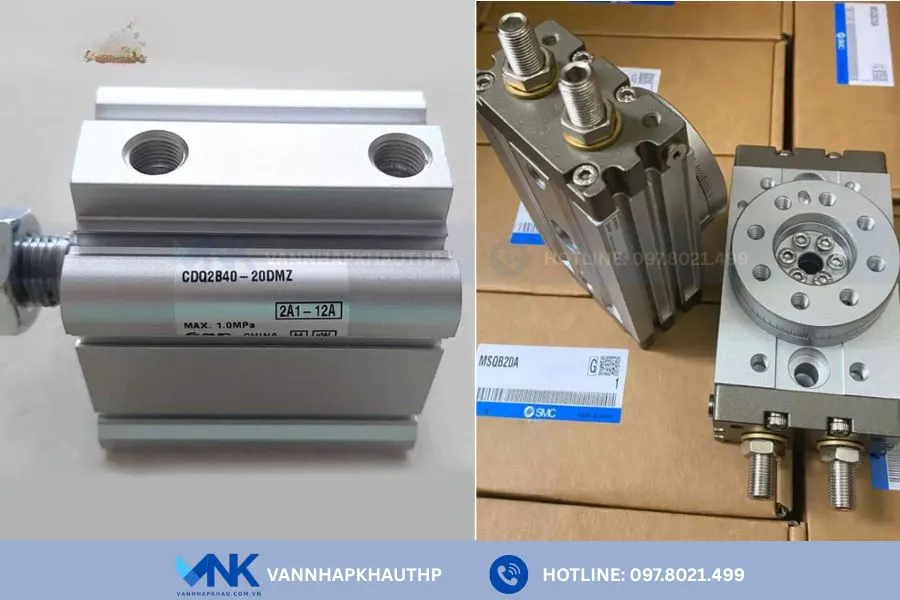

Xy lanh khí nén SMC – Nhật Bản

SMC là thương hiệu sản xuất thiết bị khí nén nổi tiếng đến từ Nhật Bản, được đánh giá cao về độ chính xác, độ bền và khả năng vận hành ổn định. Các dòng xy lanh khí nén của SMC thường được sử dụng trong những hệ thống yêu cầu chất lượng cao.

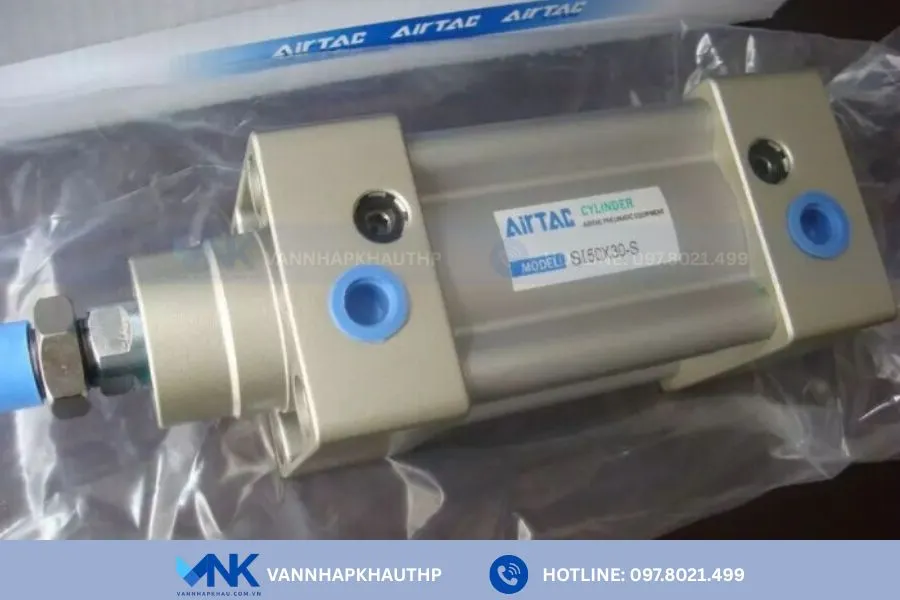

Xy lanh khí nén AIRTAC – Đài Loan

Airtac là thương hiệu khí nén nổi tiếng đến từ Đài Loan với nhiều sản phẩm chất lượng cao như xi lanh, van điện từ và bộ lọc khí. Xi lanh Airtac có thiết kế chắc chắn, hoạt động ổn định và được sử dụng phổ biến trong các nhà máy sản xuất tại Việt Nam.

Xy lanh khí nén TPC – Hàn Quốc

TPC là thương hiệu khí nén nổi tiếng của Hàn Quốc, chuyên sản xuất các thiết bị tự động hóa chất lượng cao. Xy lanh khí nén TPC có độ bền cao, vận hành ổn định và được sử dụng trong nhiều nhà máy sản xuất hiện nay.

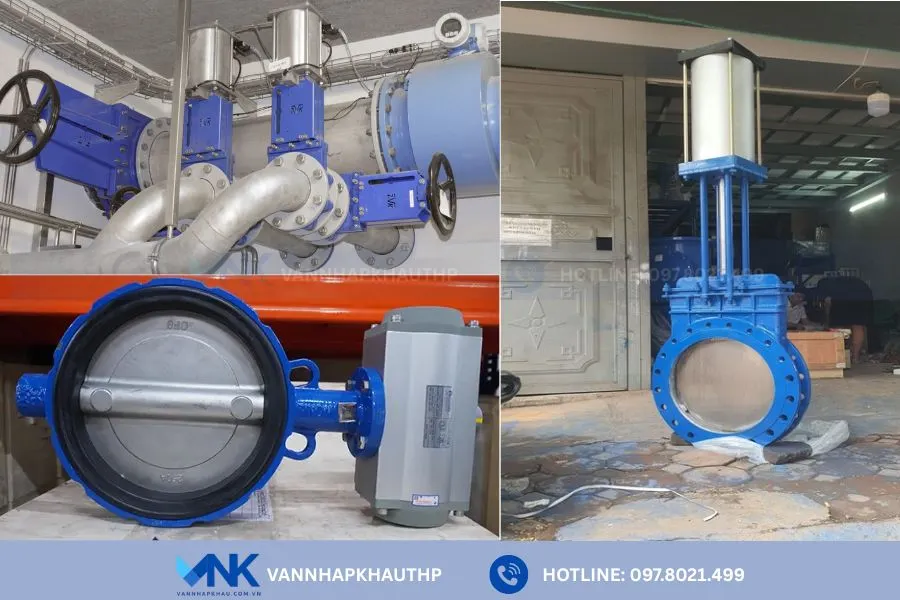

Ứng dụng của xy lanh khí nén trong công nghiệp

Xy lanh khí nén thường được tích hợp với các loại van công nghiệp để tạo thành bộ điều khiển tự động như van bi khí nén, van bướm khí nén, van cổng khí nén, van cầu khí nén. Sản phẩm này hiện được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất khác nhau nhờ khả năng tạo lực mạnh và tốc độ phản hồi nhanh.

• Trong ngành sản xuất thực phẩm và đồ uống, xi lanh khí nén thường được sử dụng trong các dây chuyền đóng gói, chiết rót và vận chuyển sản phẩm.
• Trong ngành cơ khí chế tạo, thiết bị này được sử dụng để điều khiển các cơ cấu kẹp, nâng hạ hoặc đẩy phôi trong máy CNC và các hệ thống gia công tự động.
• Ngoài ra, xi lanh khí nén còn được sử dụng trong ngành điện tử, sản xuất bao bì, dệt may, ô tô và nhiều lĩnh vực công nghiệp khác.

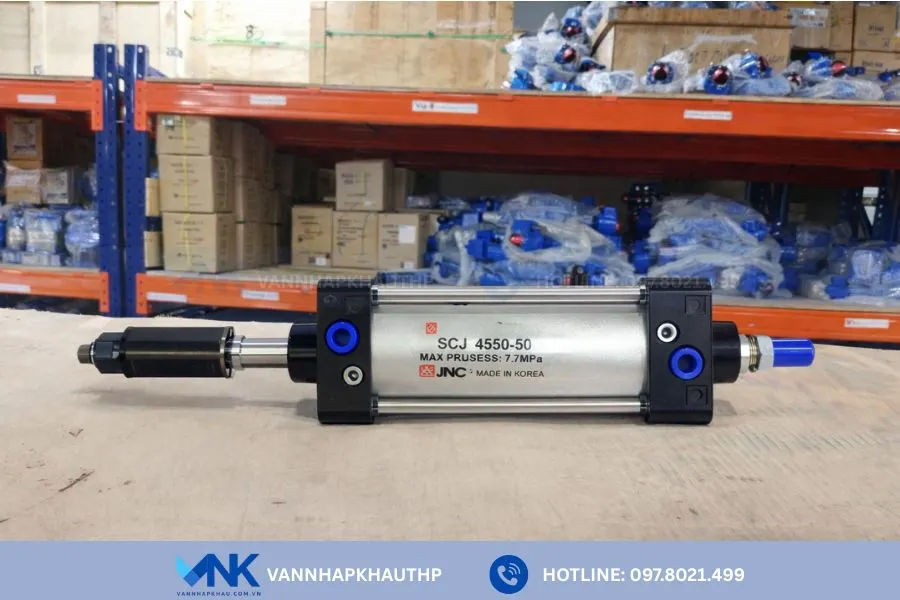

Van Nhập Khẩu địa chỉ mua xy lanh khí nén uy tín, giá rẻ

Nếu bạn đang tìm kiếm địa chỉ cung cấp xi lanh khí nén chất lượng cao với giá thành hợp lý, Vannhapkhau.com.vn là một trong những lựa chọn đáng tin cậy. Đơn vị chuyên cung cấp đa dạng các dòng xi lanh khí nén từ các thương hiệu nổi tiếng như STNC, SMC, Airtac và TPC với đầy đủ kích thước và model.

Các sản phẩm tại đây đều được nhập khẩu chính hãng, có đầy đủ giấy tờ CO, CQ và được kiểm tra kỹ lưỡng trước khi đến tay khách hàng. Ngoài ra, đội ngũ kỹ thuật giàu kinh nghiệm của Van Nhập Khẩu luôn sẵn sàng tư vấn giúp khách hàng lựa chọn thiết bị phù hợp nhất với hệ thống của mình. Về giả cả, chúng tôi cam kết mang đến mức giá cạnh tranh, tối ưu chi phí do loại trừ được khâu trung gian.

Liên hệ ngay 0978021499 để được Van Nhập Khẩu tư vấn và gửi báo giá chi tiết về các mẫu xy lanh khí nén bán chạy hiện nay.
