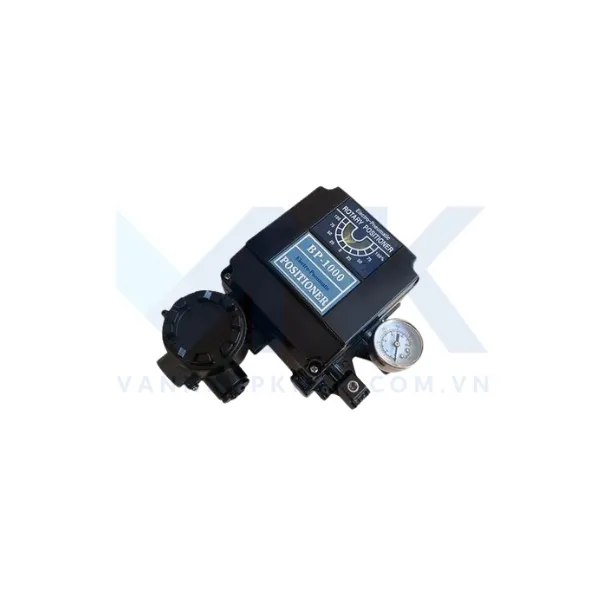

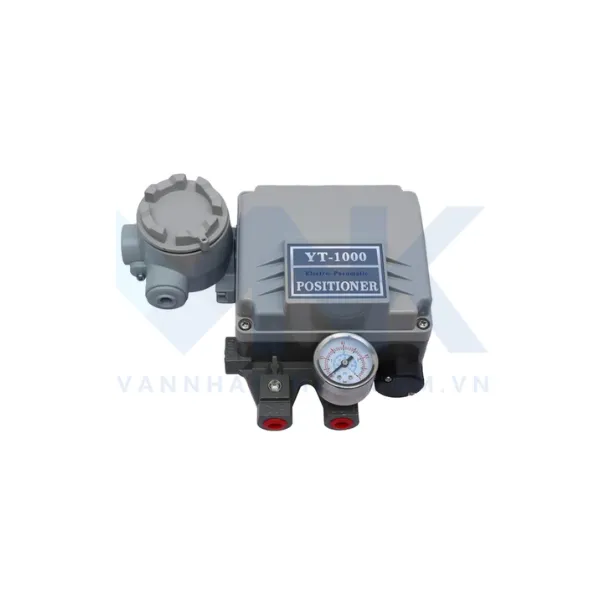

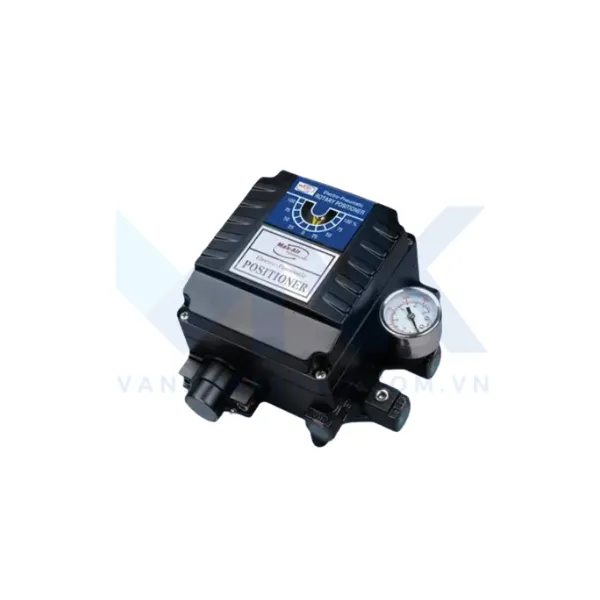

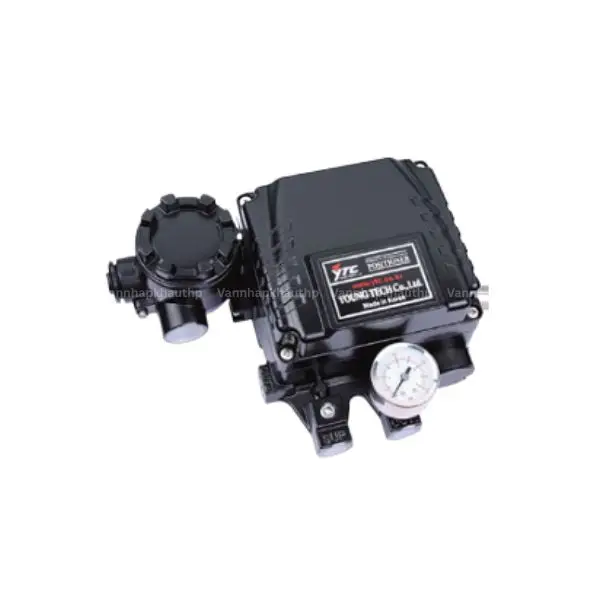

Positioner valve

Positioner Valve (bộ định vị van) là thiết bị trung gian giúp điều chỉnh chính xác vị trí đóng mở của van theo tín hiệu điều khiển thông qua bộ truyền động. Thiết bị này thường được sử dụng cho các van điều khiển tuyến tính nhằm đảm bảo độ chính xác, ổn định và phản hồi nhanh. Chi tiết về cấu tạo, ưu điểm, nguyên lý hoạt động và các ứng dụng phổ biến của Positioner Valve sẽ được Van Nhập Khẩu trình bày chi tiết trong bài viết sau.

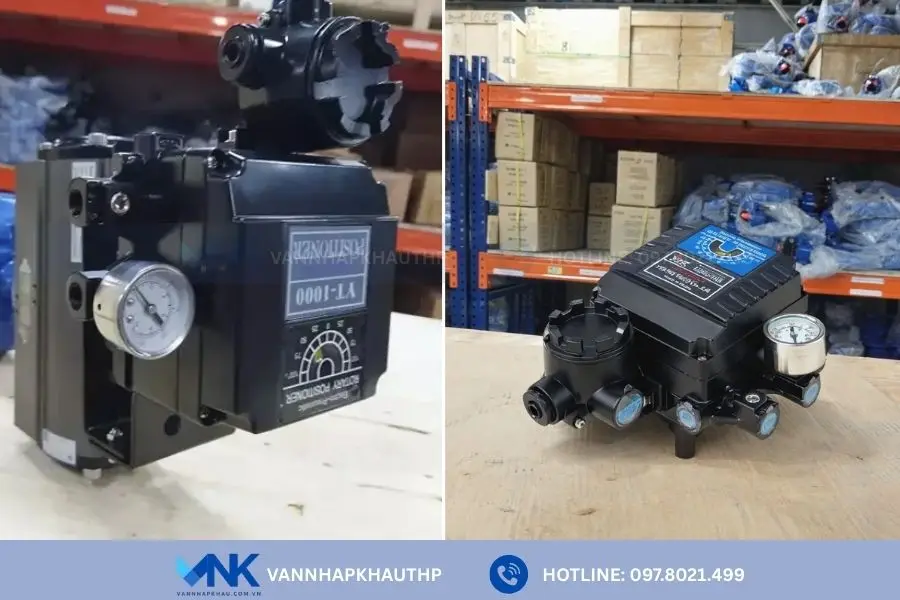

Positioner Valve Là Gì?

Positioner hay còn gọi là bộ định vị, bộ điều khiển tuyến tính van. Đây là thiết bị trung gian, được lắp trên bộ truyền động khí nén của van điều khiển. Thiết bị này có nhiệm vụ nhận nguồn tín hiệu tiêu chuẩn 4-20mA từ hệ thống PLC/DCS, sau đó điều chỉnh chính xác vị trí đóng mở của van theo từng phần trăm hành trình.

Cụ thể, tín hiệu điều khiển sẽ tương ứng với độ mở của van như sau:

• 4mA ≈ 0% – Van đóng hoàn toàn
• 8mA ≈ 25% – Van mở 1/4 hành trình
• 12mA ≈ 50% – Van mở một nửa
• 16mA ≈ 75% – Van mở 3/4 hành trình
• 20mA = 100% – Van mở hoàn toàn

Nhờ cơ chế này, positioner có thể điều chỉnh lưu chất chính xác, thay vì chỉ đóng/mở hoàn toàn như các van on/off. Positioner thường được lắp trên van bướm, van bi hoặc van cầu điều khiển khí nén, đặc biệt trong các hệ thống cần kiểm soát lưu lượng chính xác. Thiết bị cũng có thể kết nối với tủ PLC hoặc phòng điều khiển trung tâm, giúp người vận hành dễ dàng giám sát và điều chỉnh quá trình vận hành từ xa.

Thông số kỹ thuật

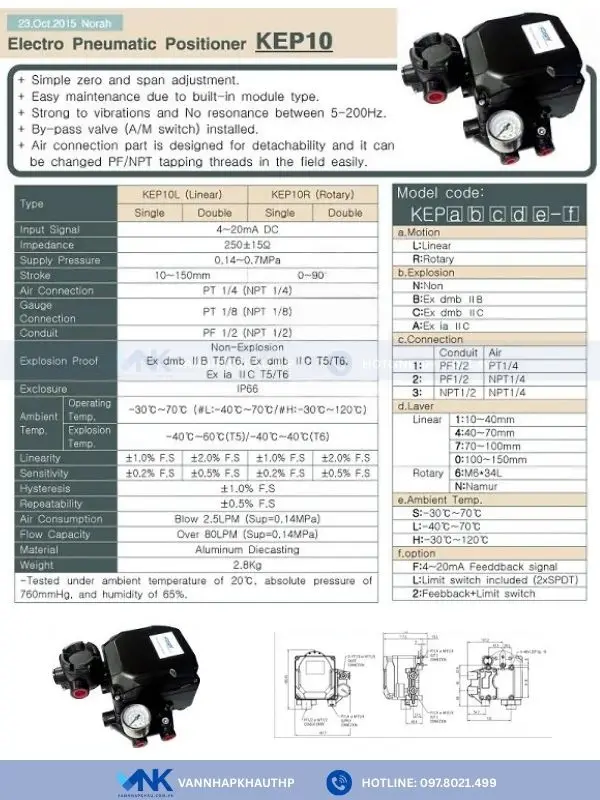

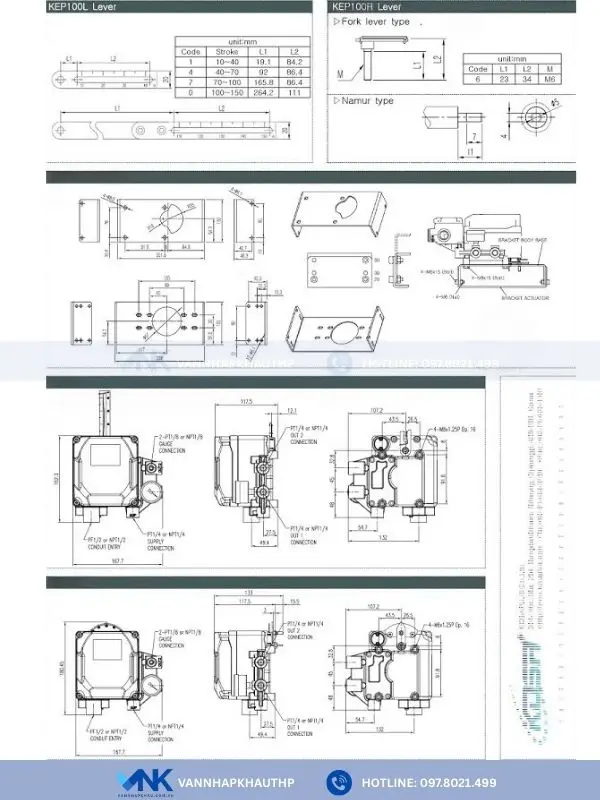

Catalog bộ định vị van

Cấu tạo và nguyên lý hoạt động của Positioner Valve

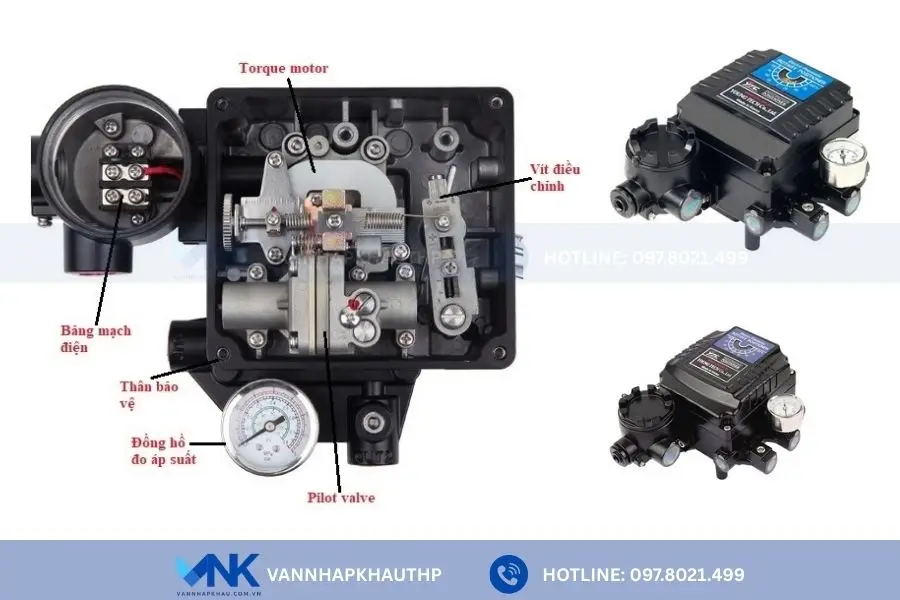

Cấu tạo

Positioner Valve được cấu tạo từ nhiều bộ phận cơ khí  nhằm đảm bảo khả năng điều khiển chính xác vị trí của van theo tín hiệu điều khiển. Trong đó, một bộ positioner valve tiêu chuẩn sẽ gồm các bộ phận chính sau:

• Cảm biến vị trí: Bộ phận này có nhiệm vụ theo dõi vị trí thực tế của trục van và gửi tín hiệu phản hồi về bộ điều khiển, giúp bộ định vị so sánh với tín hiệu điều khiển để điều chỉnh góc mở của van chính xác.
• Mạch điều khiển điện tử: Được xem là “bộ não” của thiết bị, có nhiệm vụ tiếp nhận tín hiệu điều khiển (thường là 4–20mA) và tín hiệu phản hồi từ cảm biến vị trí, sau đó xử lý và đưa ra lệnh điều chỉnh phù hợp.
• Cơ cấu điều khiển: Liên kết trực tiếp với bộ truyền động của van, giúp điều chỉnh lượng khí nén cấp vào actuator để thay đổi hành trình hoặc góc quay chính xác
• Vỏ bảo vệ: Là lớp vỏ bên ngoài, thường làm từ hợp kim nhôm hoặc inox, có nhiệm vụ bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và môi trường làm việc khắc nghiệt.
• Lò xo và bánh răng truyền động: Là cơ cấu cơ khí giúp truyền chuyển động từ trục van đến bộ định vị và tạo tín hiệu phản hồi vị trí, đảm bảo quá trình điều khiển chính xác.

Ngoài ra, positioner valve còn có thể được trang bị thêm một số chi tiết khác như đồng hồ đo áp suất, cổng cấp khí, pilot valve,….

Nguyên lý hoạt động

Positioner valve hoạt động dựa trên cơ chế so sánh và hiệu chỉnh vị trí van. Quá trình này diễn ra theo các bước sau:

• Bước 1: Hệ thống điều khiển trung tâm (PLC/DCS) sẽ gửi tín hiệu tiêu chuẩn, thường là 4–20mA hoặc 0-10V, đến positioner để xác định vị trí mở mong muốn của van.
• Bước 2: Cảm biến phản hồi bên trong positioner sẽ đo vị trí thực tế của trục van và truyền tín hiệu này về bộ điều khiển của thiết bị.
• Bước 3: Sau đó,  Positioner sẽ tiến hành so sánh tín hiệu điều khiển từ hệ thống với vị trí thực tế. Nếu có sai lệch thiết bị sẽ tính toán mức điều chỉnh cần thiết bằng cách tăng/ giảm lượng khí nén cấp vào bộ truyền động để thay đổi hành trình của van
• Bước 4: Khi van dịch chuyển đến đúng vị trí yêu cầu, bộ cảm biến sẽ gửi phản hồi về trung tâm, Positioner sẽ giảm hoặc ngắt dòng khí nén để giữ van ở đúng vị trí đó.

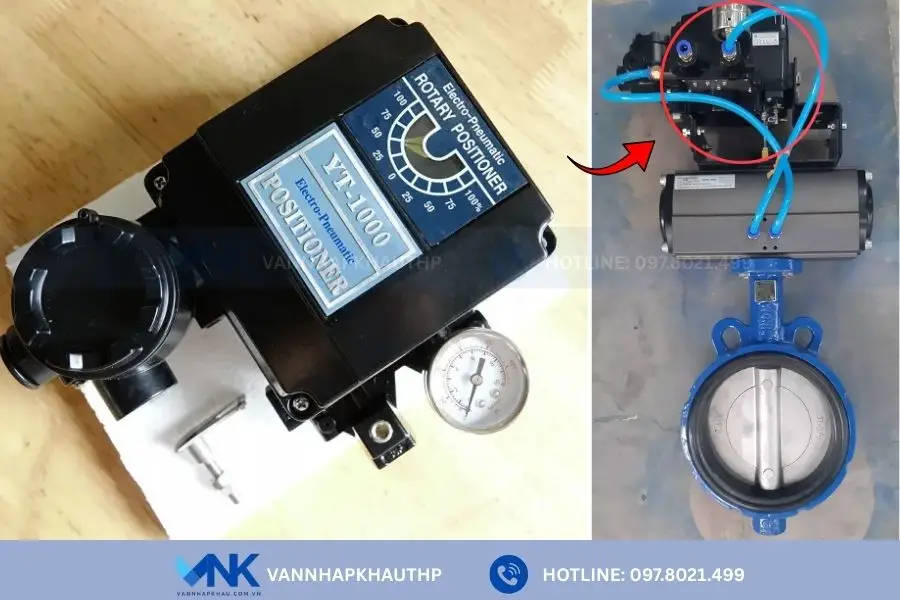

Tại sao van điều khiển cần Positioner Valve?

Trong các hệ thống tự động hóa công nghiệp, Positioner Valve được lắp đặt để giúp van điều khiển hoạt động chính xác và ổn định hơn. Thiết bị này mang lại nhiều lợi ích quan trọng như:

✅ Đảm bảo trục van di chuyển chính xác theo tín hiệu điều khiển, không bị sai lệch so với mức thiết lập.

✅ Tăng tốc độ phản hồi và độ chính xác, giúp van đạt vị trí mong muốn nhanh hơn và giảm độ trễ trong quá trình vận hành.

✅ Chuyển đổi các loại van On/Off thành van điều khiển tuyến tính, cho phép điều chỉnh độ mở của van theo từng phần trăm để kiểm soát lưu lượng chính xác.

✅ Tối ưu hóa lượng khí nén, chỉ sử dụng lượng khí cần thiết để di chuyển van thay vì phải cấp tối đa khí như các bộ điều khiển on/off

✅ Giúp van duy trì vị trí ổn định ngay cả khi điều kiện làm việc thay đổi.

✅ Tăng độ ổn định cho toàn bộ hệ thống tự động, đồng thời góp phần kéo dài tuổi thọ của van và bộ truyền động.

Các loại van điều khiển sử dụng Positioner valve

Positioner Valve thường được lắp đặt trên nhiều loại van điều khiển để đảm bảo khả năng điều chỉnh lưu lượng chính xác và ổn định. Một số loại van phổ biến sử dụng positioner gồm:

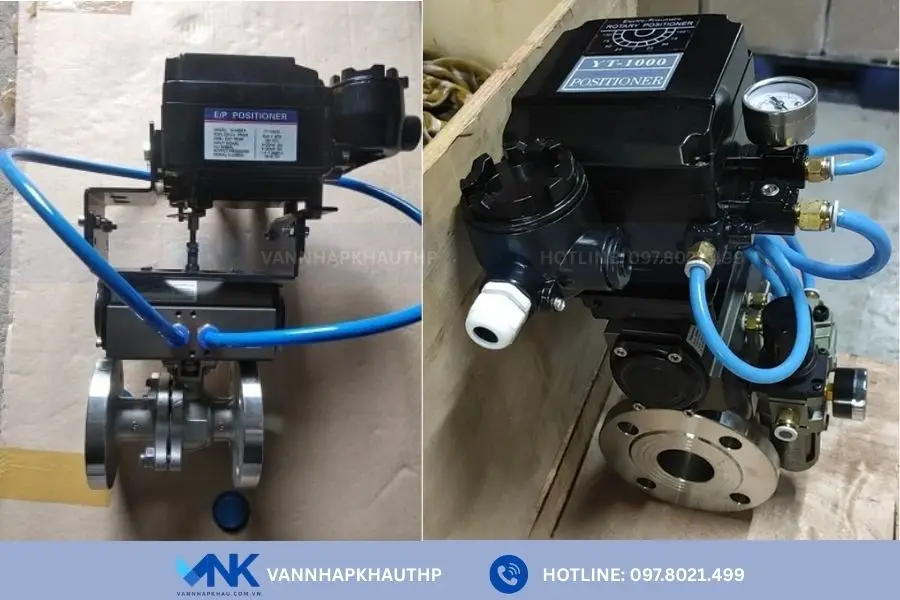

Van bi khí nén tuyến tính

Van bi là loại van công nghiệp thường được sử dụng trong các hệ thống cần đóng/mở nhanh và kiểm soát lưu lượng bằng cách xoay bi van. Khi kết hợp với positioner vale, van bi có thể điều chỉnh góc mở chính xác theo tín hiệu điều khiển, hay vì chỉ đóng/mở đơn thuần, giúp kiểm soát lưu lượng ổn định trong quá trình vận hành.

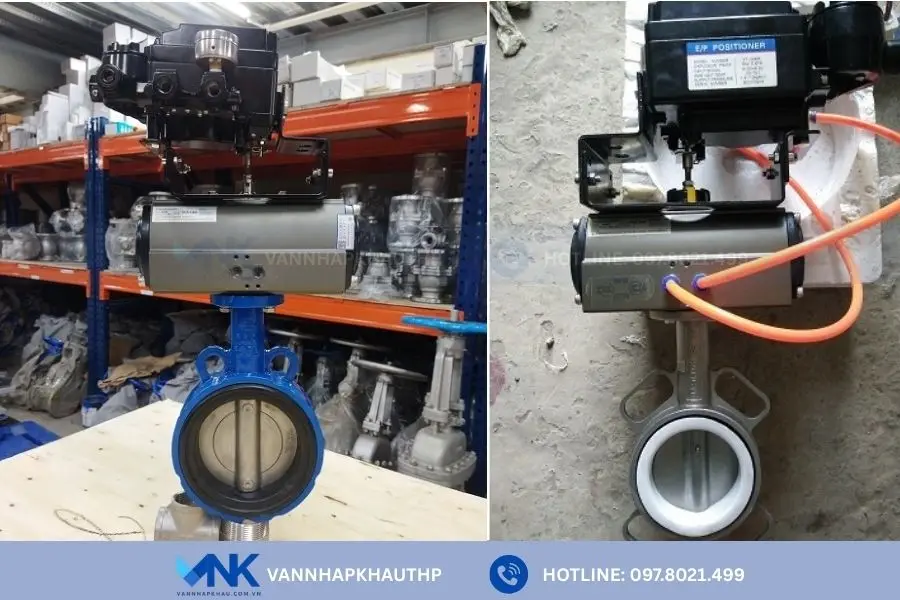

Van bướm khí nén tuyến tính

Van bướm được sử dụng rộng rãi trong các hệ thống đường ống có kích thước lớn như nước, khí hoặc hơi. Khi tích hợp Positioner Valve, thiết bị giúp điều chỉnh góc mở của đĩa van chính xác theo tín hiệu điều khiển, giúp kiểm soát lưu lượng tốt hơn và giảm sai lệch vị trí do áp suất trong đường ống. Van bướm sử dụng positioner thường làm việc với tín hiệu điều khiển 4–20mA, góc quay 0–90° và áp suất khí nén khoảng 3–6 bar.

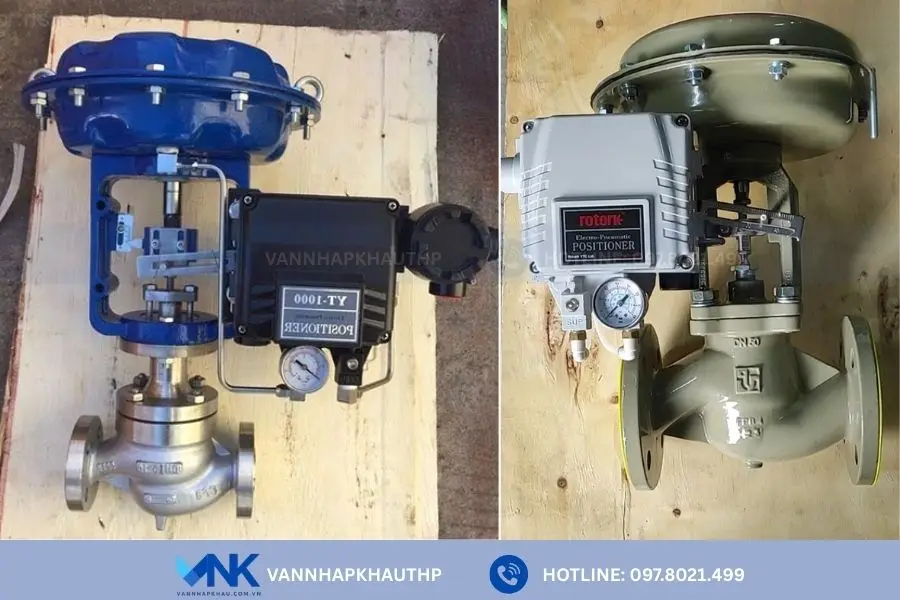

Van cầu khí nén tuyến tính

Van cầu là loại van điều tiết lưu lượng với độ chính xác cao trong các hệ thống hơi, nước hoặc hóa chất. Khi lắp Positioner Valve, thiết bị sẽ giám sát và điều chỉnh liên tục hành trình trục van, đảm bảo van đạt đúng vị trí theo tín hiệu điều khiển từ hệ thống PLC/DCS. Van cầu kết hợp positioner thường có hành trình tuyến tính 10–50 mm, tín hiệu điều khiển 4–20mA và áp suất khí nén vận hành khoảng 3–5 bar.

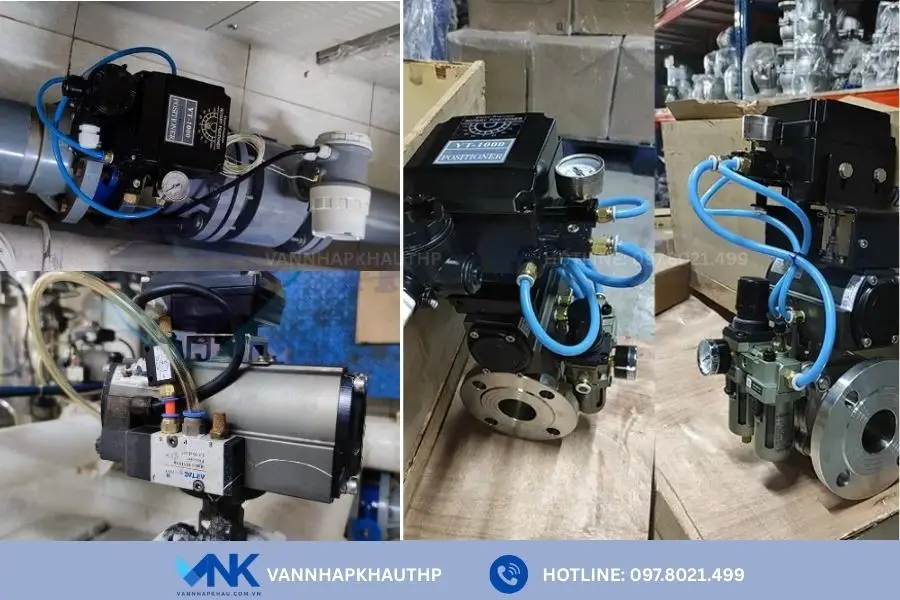

Ứng dụng của Positioner Valve trong công nghiệp

Positioner valve thường được lắp đặt cùng các loại van điều khiển khí nén như van cầu, van bi, van bướm… nhằm giúp điều chỉnh độ mở của van chính xác theo tín hiệu điều khiển. Nhờ khả năng kiểm soát vị trí chính xác, thiết bị này được sử dụng trong các hệ thống tự động hóa như:

• Nhà máy sản xuất và khai thác dầu khí
• Hệ thống cấp thoát nước, xử lý nước thải cho tòa nhà, khu đô thị, nhà máy, khu công nghiệp
• Lắp đặt trong nhà máy sản xuất đồ uống, nước giải khát, rượu bia
• Dùng trong các hệ thống hơi nóng, nồi hơi, lò hơi công nghiệp hoặc khí gas nguy hiểm
• Lắp đặt trong các hệ thống và nhà máy sản xuất dược phẩm, hóa chất,…

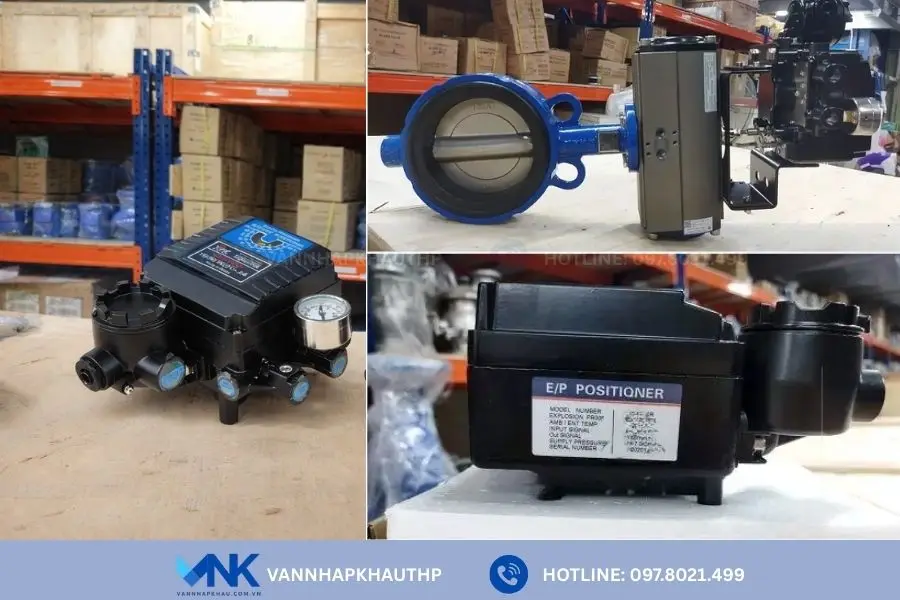

Mua Positioner Valve ở đâu uy tín, chất lượng?

Chọn mua Positioner Valve chất lượng là yếu tố quan trọng giúp hệ thống điều khiển hoạt động ổn định và chính xác. Vì vậy khi tìm mua thiết bị này, người dùng nên ưu tiên các địa chỉ uy tín, có nhiều năm kinh nghiệm trong việc phân phối van và phụ kiện công nghiệp.

Tại Việt Nam, Vannhapkhau.com.vn là địa chỉ tin cậy được nhiều khách hàng lựa chọn. Đơn vị hiện là đối tác nhập khẩu và phân phối chính hãng Positioner Valve Kosaplus tại Việt Nam. Với 16 năm kinh nghiệm trong nghề, Van Nhập Khẩu cam kết khi mua Positioner Valve tại đây quý khách sẽ được:

✅ Tư vấn lựa chọn đúng loại positioner phù hợp với van và hệ thống.

✅ Sản phẩm chính hãng, đầy đủ giấy tờ CO, CQ

✅ Hàng sẵn kho số lượng lớn, đảm bảo tiến độ giao hàng nhanh chóng  toàn quốc.

✅ Hỗ trợ kỹ thuật và bảo hành theo tiêu chuẩn của nhà sản xuất.

✅ Đặc biệt với các đơn hàng dự án, Van Nhập Khẩu còn có chính sách chiết khấu hấp dẫn giúp khách tối ưu chi phí đầu tư.

Quý khách có nhu cầu tư vấn và báo giá Positioner Valve, vui lòng liên hệ 0978 021 499 để được đội ngũ kỹ thuật của Van Nhập Khẩu THP hỗ trợ nhanh chóng và chi tiết.
