Bộ điều khiển khí nén HTD052 được nhập khẩu trực tiếp Haitima và phân phối chính hãng, uy tín tại Van Nhập Khẩu. Model HTD052 tương đương cơ chế hoạt động tác động kép, đáp ứng hệ thống yêu cầu ổn định, vận hành liên tục và có quy mô nhỏ hoặc trung bình. Để hiểu rõ chi tiết về model này, đừng bỏ lỡ bài viết dưới đây nhé.

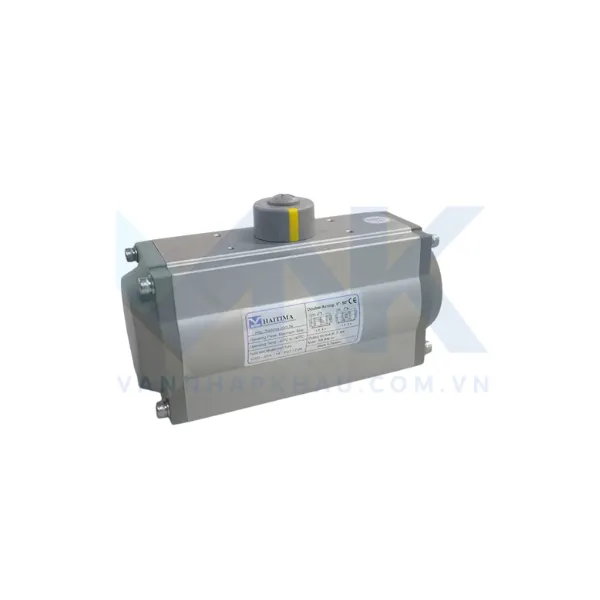

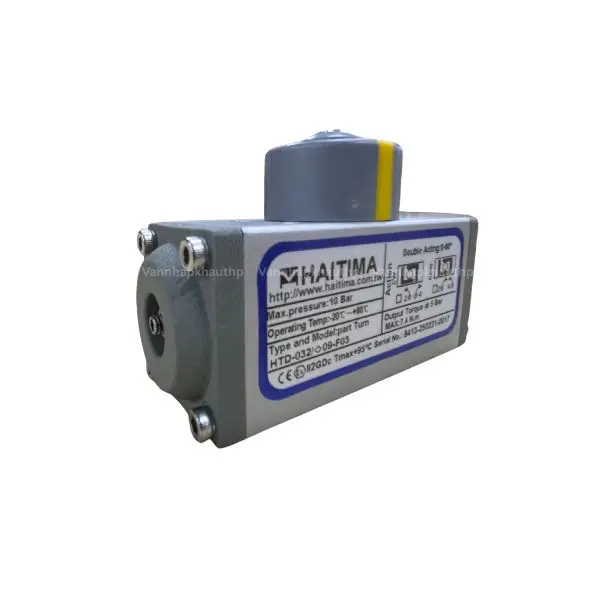

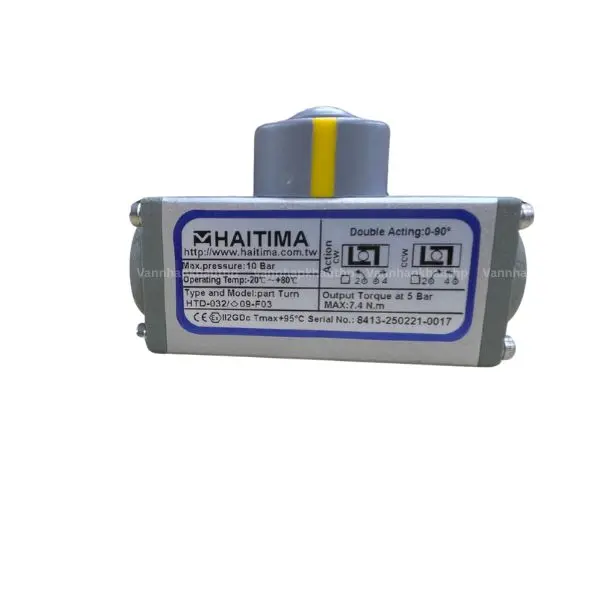

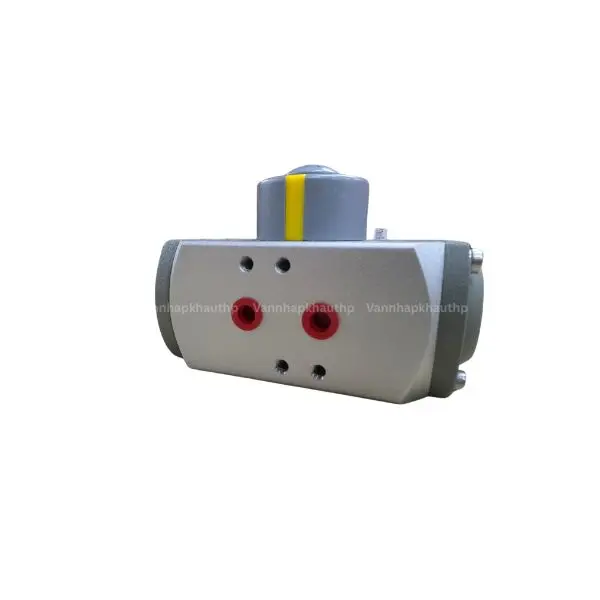

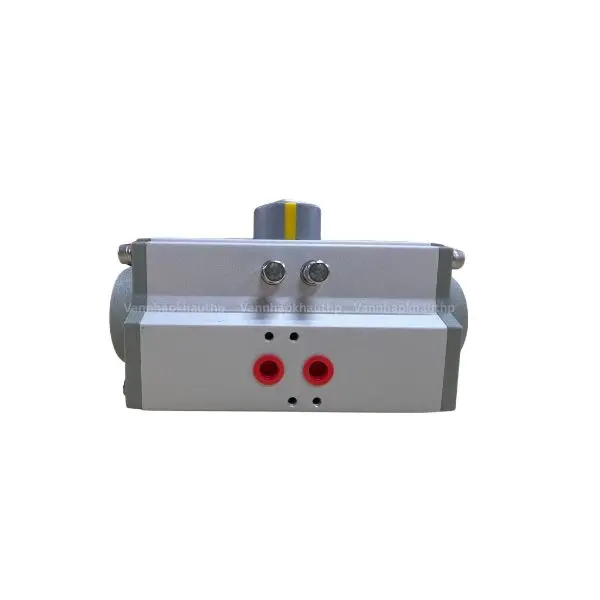

Giới thiệu bộ điều khiển khí nén HTD052
Bộ điều khiển khí nén HTD052 là một trong những model tác động kép thuộc series HTD của thương hiệu Haitima Đài Loan. Với lợi thế dây chuyền công nghệ sản xuất đạt chuẩn châu Âu cùng khâu kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng, HTD052 đảm bảo có độ bền cao, vận hành ổn định và độ chính xác cao trong các hệ thống.
Hiện nay, model HTD052 thường được sử dụng để lắp đặt với hai mẫu van thông dụng, đa dạng kích cỡ như van bi DN25-DN32, van bướm DN40- DN50-DN65. Chức năng chính tiếp nhận nguồn khí nén để tạo lực momen xoắn tác động làm van tự động đóng mở hoặc điều tiết lưu chất. Nhờ cơ chế vận hành bằng khí nén, bộ điều khiển khí này còn đảm bảo an toàn khi làm việc trong môi trường ẩm ướt, chống cháy nổ cao.
Thông số kỹ thuật
| Model | HTD052 |
| Vỏ bộ khí nén | Hợp kim nhôm phủ Epoxy tĩnh điện |
| Áp lực khí nén đầu vào | 3 – 8 bar |
| Áp lực khí nén max | 10 bar |
| Momen xoắn | 97N.m (88in.lbs) to 4,122Nm (37,763in.lbs) |
| Nhiệt độ | Max 80 độ C |
| Cách thức hoạt động | ON/OFF, tuyến tính |
| Kiểu hoạt động | Tác động kép |
| Loại van tích hợp | Van bi DN25 – DN32, van bướm DN50 – DN65 |
| Tiêu chuẩn chống nước, chống bụi | IP68 |
| Tiêu chuẩn kết nối | ISO 5211/ DIN3337 |
| Thương hiệu sản xuất | Haitima |
| Xuất xứ | Đài Loan |

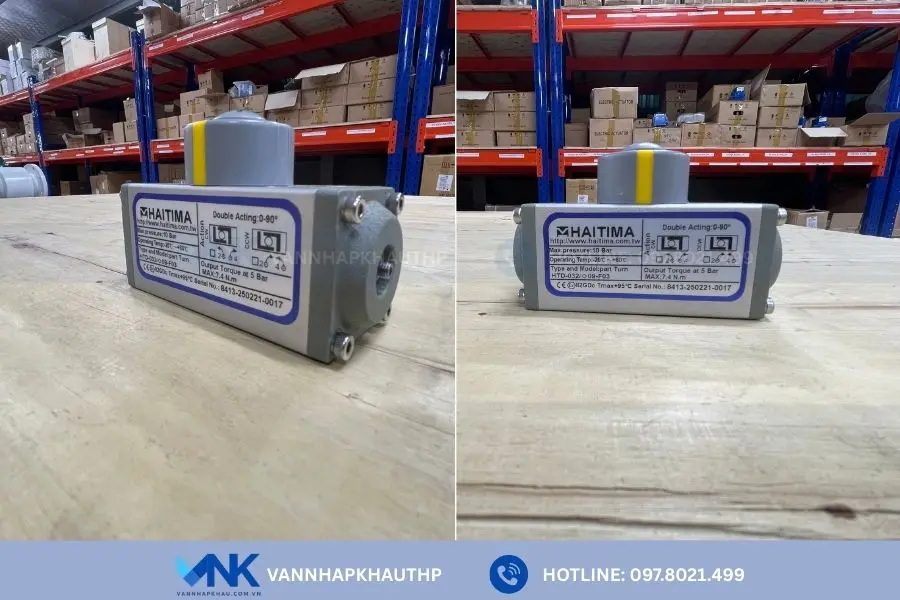

Đặc điểm nổi bật của bộ điều khiển khí nén HTD052
- Thương hiệu xuất xứ Haitima có uy tín lâu năm tại Đài Loan về sản xuất bộ truyền động đảm bảo độ ổn định, độ bền và tuổi thọ lâu dài.
- Thiết kế model có công suất nhỏ, lực momen xoắn nhỏ nên phù hợp với van có kích cỡ nhỏ và trung bình như van bi DN25-DN32, van bướm DN40- DN50-DN65.
- Đáp ứng tốt đa dạng kích cỡ van từ nhỏ đến trung bình nên được sử dụng linh hoạt cho nhiều hệ thống khác nhau từ dân dụng đến công nghiệp.
- Thân bộ khí nén được đúc từ hợp kim nhôm nguyên khối chống ăn mòn tốt, chống va đập và kháng bụi, kháng nước đạt IP68.
- Cơ cấu truyền động piston, bánh răng được gia công chính xác giúp tọa momen xoắn ổn định, giảm ma sát.
- Sản phẩm có cơ chế vận hành dạng tác động kép, cần cấp khí cho cả quá trình đóng và mở.
- Tốc độ phản hồi nhanh chóng, kiểm soát vị trí van chính xác và tương thích với hệ thống cần đóng mở liên tục.
- HTD052 được thiết kế chuẩn lắp đặt ISO 5211 cho phép lắp trực tiếp lên van bi, van bướm và dễ dàng tích hợp với các phụ kiện như van điện từ, bộ lọc khí, bộ định vị tuyến tính…
- An toàn cao hơn dạng điều khiển điện khi dùng ở khu vực yêu cầu chống cháy nổ vì không dùng điện trực tiếp.
- Khả năng làm việc ổn định trong nhiều môi trường lưu chất khác nhau: nước, khí nén, hơi nóng, hóa chất…
Phân loại bộ điều khiển khí nén HTD052
Theo cách thức hoạt động, bộ truyền động khí nén HTD052 được chia thành 2 loại chính là dưới đây:

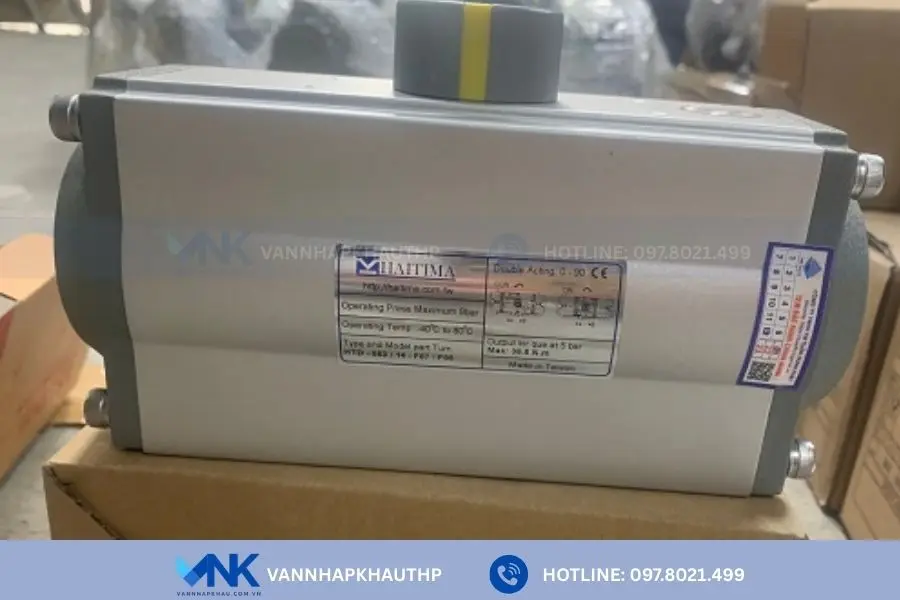

Bộ khí nén HTD052 ON/OFF
Là dạng điều khiển phổ biến nhất, cho phép van hoạt động ở 2 trạng thái cơ bản đóng hoàn toàn hoặc mở hoàn toàn. Khi được cấp khí nén, piston sẽ dịch chuyển, tạo momen xoắn tác động trục van, đĩa van di chuyển xoay 1 góc 90 độ. Ưu điểm thời gian đóng mở nhanh, giá thành thấp hơn dạng tuyến tính và thao tác vận hành cũng đơn giản hơn. Hệ thống ứng dụng chủ yếu chỉ yêu cầu đóng hoặc mở dứt khoát, không điều tiết như cấp thoát nước, hơi, khí nén, dây chuyền sản xuất thực phẩm, hóa chất…

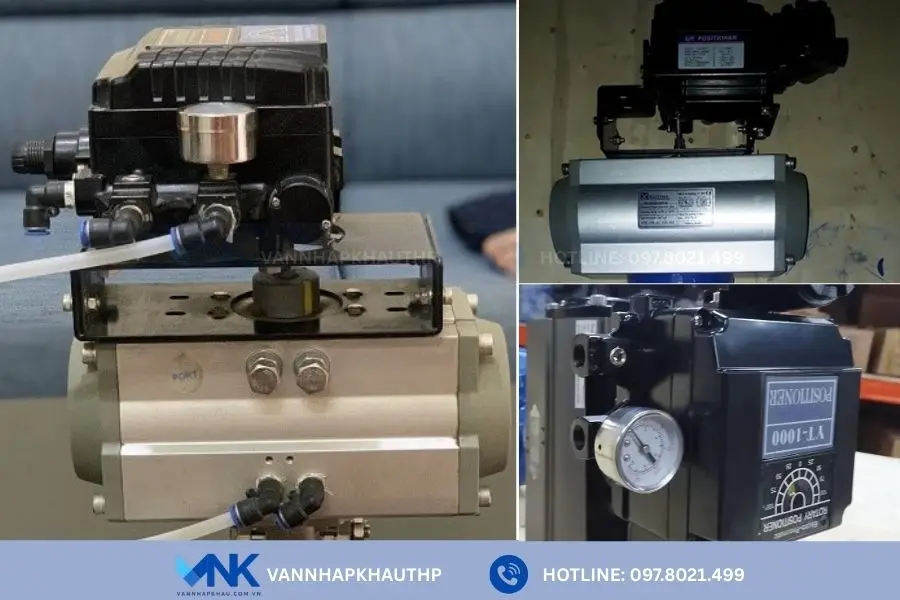

Bộ khí nén HTD052 tuyến tính
Model này sẽ được lắp thêm bộ định vị tuyến tính để thực hiện nhiệm vụ điều tiết các góc mở khác nhau từ 0-90 độ theo tín hiệu Analog 4-20mA hoặc 0-10V. Ưu điểm điều tiết lưu lượng chính xác theo yêu cầu, kiểm soát vị trí vận hành tốt và phù hợp với hệ thống cần điều chỉnh lưu lượng. Điển hình như hệ thống xử lý nước cần điều tiết dòng chảy, nhà máy thực phẩm, dược phẩm, hơi, HVAC, dầu khí…
Hệ thống ứng dụng bộ điều khiển khí nén HTD052
Bộ điều khiển khí nén HTD052 được sử dụng rộng rãi trong các hệ thống tự động hóa nhờ lợi thế vận hành ổn định, bền bỉ, an toàn. Dưới đây là một số ứng dụng tiêu biểu:
- Trong các trạm bơm nước sạch, hệ thống xử lý nước thải, đường ống phân phối nước.
- Trong các nhà máy sản xuất được lắp đặt trên các đường ống khí nén, hơi nóng, cấp nước làm mát.
- Trong môi trường cần độ an toàn cao, hạn chế tia lửa điện như hóa chất, thực phẩm, dược phẩm.
- Được ứng dụng để điều khiển van trong hệ thống hơi nóng áp suất cao, điều hòa không khí trung tâm HVAC, gia nhiệt công nghiệp.
- Trong đường ống dẫn khí, dẫn dầu, trạm khí nén, năng lượng tái tạo.
- Trong hệ thống dây chuyền tự động hóa, điều khiển lưu lượng…
Bộ điều khiển khí nén HTD052 thường được lắp đặt cho thiết bị nào?
Bộ truyền động khí nén HTD052 thường được lắp vào van bi DN25-DN32, van bướm DN40- DN50-DN65 theo công thức sau:
- Bộ điều khiển khí nén HTD052 + Van bướm 50A – 65A = Van bướm điều khiển khí nén DN65 – DN50
- Bộ điều khiển khí nén HTD052 + Van bi DN25 – DN32 = Van bi điều khiển khí nén DN25 – DN32
Van bi điều khiển khí nén DN25 – DN32
|
 |

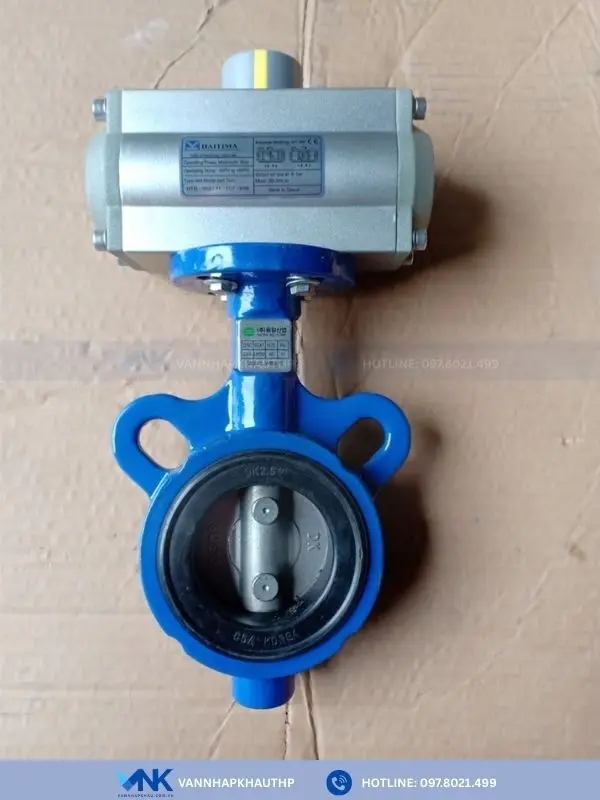

Van bướm điều khiển khí nén DN50 – DN65
|
 |

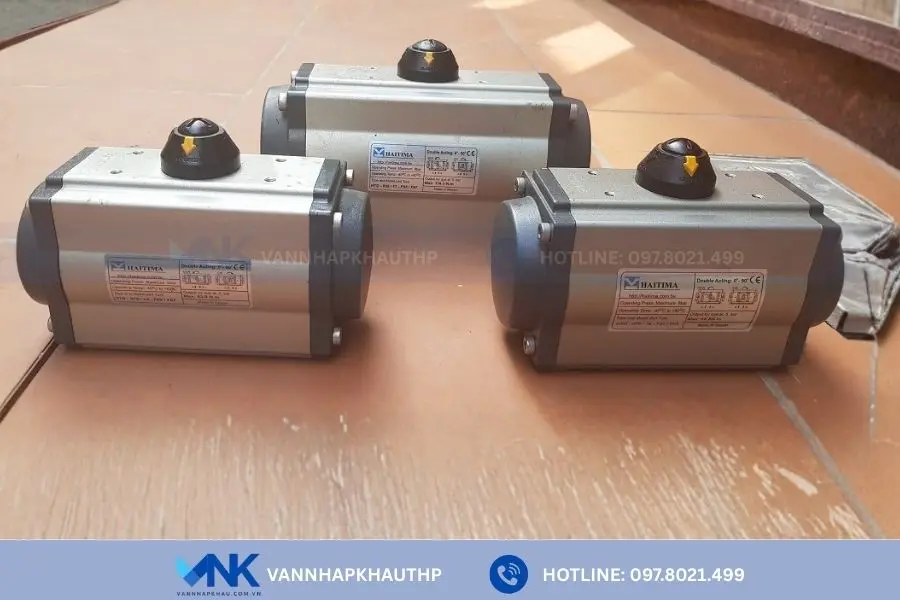

Nơi mua bộ điều khiển khí nén HTD052 chất lượng, chính hãng
Một trong những địa chỉ đáng tin cậy để mua bộ điều khiển khí nén HTD052 chính hãng, chất lượng quý khách nên cân nhắc là Van Nhập Khẩu. Đây là đơn vị chuyên phân phối các loại van công nghiệp và thiết bị điều khiển khí nén uy tín tại Việt Nam, trong đó có bộ khí nén HTD052. Toàn bộ sản phẩm cam kết được nhập khẩu trực tiếp từ nhà sản xuất Haitima Đài Loan đảm bảo đạt chất lượng chuẩn quốc tế.
Khi mua hàng, khách hàng sẽ được cung cấp đầy đủ giấy tờ chứng nhận CO, CQ, catalogue. Đội ngũ nhân viên giàu kinh nghiệm, trình độ chuyên môn cao luôn sẵn sàng tư vấn, giải đáp mọi thắc mắc. Bên cạnh đó, Van Nhập Khẩu còn cam kết giao hàng nhanh chóng trên toàn quốc và chính sách bảo hành 12 tháng với hỗ trợ kỹ thuật sau bán hàng chu đáo, nhiệt tình.
Để nhận báo giá chính xác về bộ điều khiển khí nén HTD052, liên hệ ngay hotline để được nhân viên tư vấn, hỗ trợ.
