Van bi điều khiển khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính được sử dụng để điều tiết dòng chảy lưu chất theo tín hiệu điều khiển Analog 4-20mA hoặc 0-10V. Với ưu điểm khả năng phản hồi linh hoạt, tốc độ nhanh, góc mở đa dạng, độ chính xác cao và được ứng dụng rộng rãi trong các hệ thống. Chi tiết về sản phẩm, hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây.

Giới thiệu Van bi điều khiển khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính là loại van bi điều khiển bằng khí nén với khả năng mở/đóng theo một tỷ lệ nhất định tương ứng với tín hiệu điều khiển đầu vào 4-20mA hoặc 0-10V. Khác với dạng ON/OFF, mẫu van này không chỉ cho phép điều tiết lưu chất mà còn cho phép van hoạt động ở 2 trạng thái đóng hoặc mở hoàn toàn để kiểm soát lưu chất.

Về cấu tạo van, gồm 3 bộ phận chính: thân van bi bằng inox, gang hoặc nhựa, bộ truyền động khí nén, bộ điều khiển tuyến tính (Positioner). Ngoài ra, còn có thêm công tắc hành trình, công tắc giới hạn để gửi tín hiệu thông báo trạng thái về trung tâm điều khiển và bộ giảm áp, bộ lọc khí nén tùy thuộc nhu cầu sử dụng, ngân sách đầu tư của hệ thống.

Hiện nay, van bi khí nén tuyến tính được sử dụng phổ biến trong hầu hết các hệ thống cần điều khiển lưu lượng. Điển hình như hệ thống cấp thoát nước, cơ khí, các ngành dược phẩm, thực phẩm, nhà máy xử lý nước, nhà máy nhiệt điện, hóa chất, hơi nóng, dầu khí, xăng, gas…

Thông số kỹ thuật van bi khí nén tuyến tính

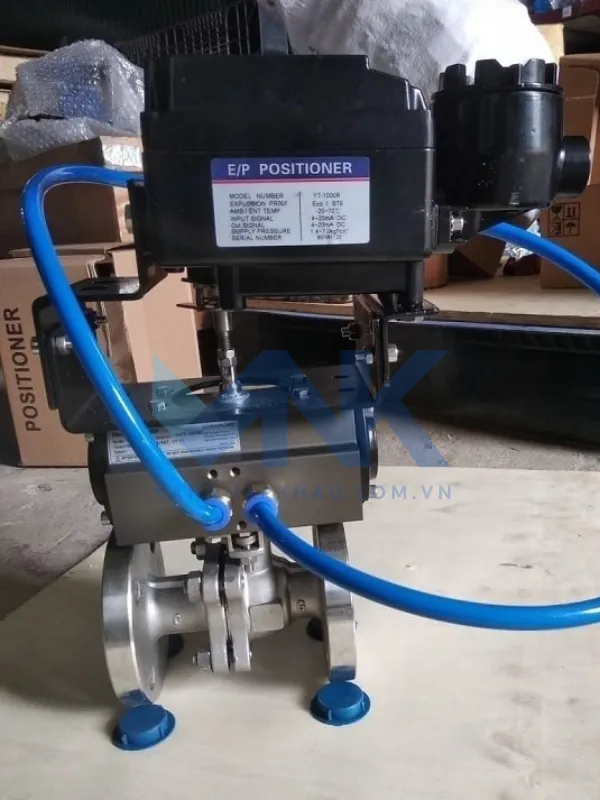

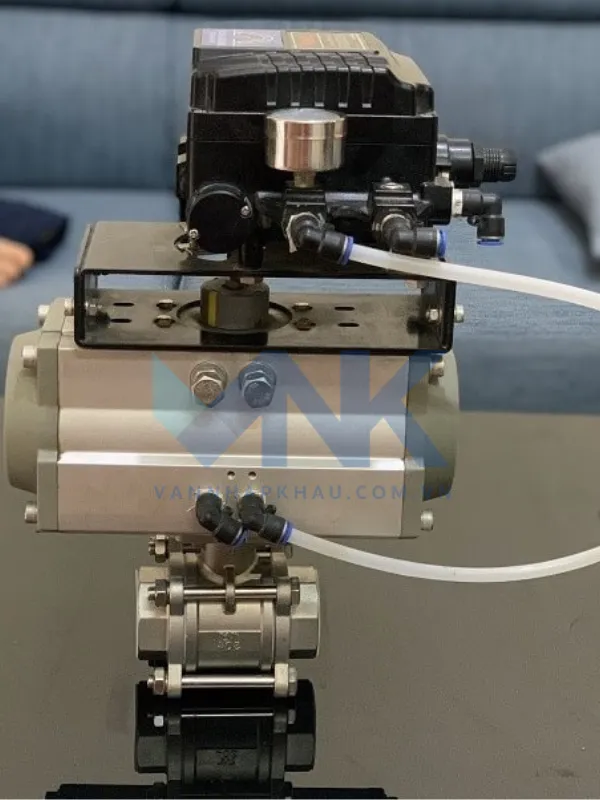

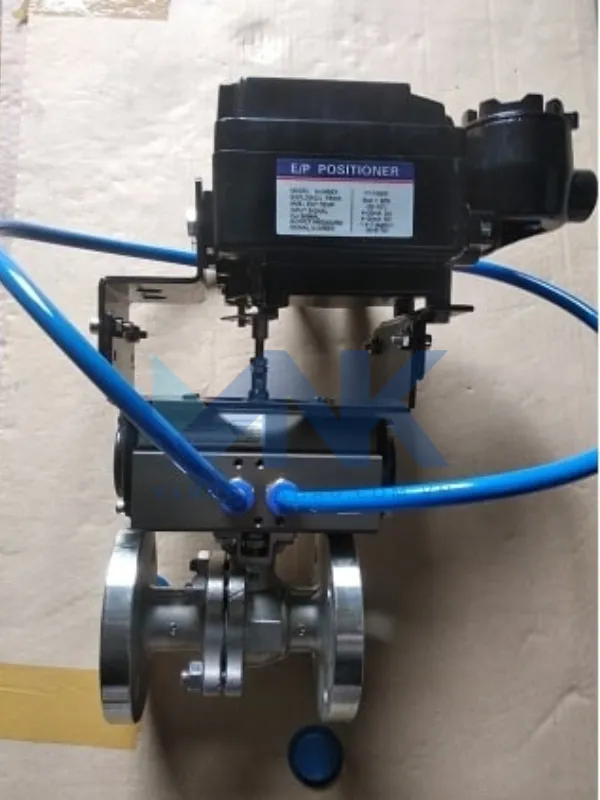

Hình ảnh thực tế van bi khí nén tuyến tính

Phương thức vận hành của van bi khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính hoạt động dựa trên sự kết hợp giữa áp lực khí nén và tín hiệu điều khiển tuyến tính 4-20mA hoặc 0-10V để điều chỉnh góc mở của van theo tỷ lệ phần trăm. Cụ thể:

• Ban đầu, van ở trạng thái đóng, ngăn không cho lưu chất đi qua.
• Tiến hành cấp khí nén vào bộ điều khiển khí nén tuyến tính và điều chỉnh tín hiệu điều khiển của bộ tuyến tính. Bộ tuyến tính nhận tín hiệu 4-20mA hoặc 0-10V sẽ tương ứng 4 và 0 là đóng hoàn toàn, 8 là mở 25%… 20 và 10 là mở 100%. Khi điều chỉnh tín hiệu này lượng khí nén tương ứng từ bộ tuyến tính sẽ được truyền dẫn đến bộ điều khiển khí nén để thực hiện chu trình mở van, cho phép lưu chất đi qua. Tín hiệu càng lớn, lượng khí nén đến bộ khí nén sẽ càng lớn và van mở góc độ với tỷ lệ càng rộng, tối đa 100% là 90 độ, mở hoàn toàn.
• Khi cần đóng van, với dạng bộ khí nén tác động đơn chỉ cần ngừng cấp khí, lò xo đàn hồi sẽ đưa van về vị trí đóng. Còn dạng tác động kép cần tiếp tục cấp khí. Lúc này, bộ tuyến tính sẽ có công tắc hành trình gửi tín hiệu về trung tâm điều khiển trạng thái đóng và góc đóng tương ứng của van.

Đặc điểm nổi bật của van bi điều khiển khí nén tuyến tính

✅ Cho phép điều tiết lưu lượng chính xác theo tỷ lệ từ tín hiệu điều khiển và theo nhiều góc khác nhau, không chỉ đóng mở hoàn toàn như dạng ON/OFF.

✅ Tích hợp bộ điều khiển tuyến tính giúp van đáp ứng theo các tín hiệu 4-20mA hoặc 0-10V nhanh chóng, chính xác.

✅ Nhờ sử dụng áp lực khí nén, thời gian đóng mở nhanh, hạn chế tối đa ảnh hưởng từ điều kiện môi trường bên ngoài và sự phụ thuộc vào nguồn điện.

✅ Thân van bi thường được sản xuất bằng inox, gang, nhựa, bi van chủ yếu bằng inox có khả năng chống ăn mòn tốt, chịu nhiệt độ, áp lực đa dạng và phù hợp với nhiều môi trường lưu chất khác nhau.

✅ Kết nối linh hoạt với nhiều hệ thống đường ống bằng kết nối lắp ren, lắp bích hoặc nối hàn, tùy nhu cầu sử dụng.

✅ Bộ điều khiển khí nén tác động đơn hoặc tác động kép, tiêu chuẩn kháng nước, kháng bụi đạt IP67, IP68 bền bỉ, đáp ứng tốt điều kiện độ ẩm cao.

✅ Cơ chế vận hành tự động hoàn toàn, điều khiển từ xa dễ dàng và tiện lợi thông qua trung tâm điều khiển.

✅ Được ứng dụng linh hoạt trong nhiều ngành: thực phẩm, nước sạch, hóa chất, dược phẩm,…

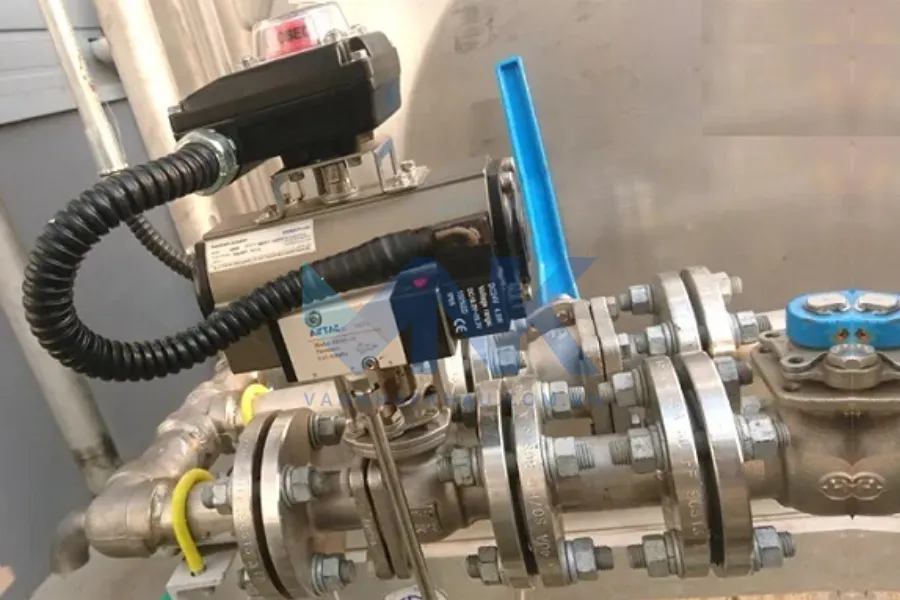

Tính ứng dụng của van bi khí nén tuyến tính

Với ưu điểm điều tiết lưu lượng chính xác, vận hành ổn định, dễ dàng điều khiển từ xa qua hệ thống trung tâm. Van bi điều khiển khí nén được xem là giải pháp thông minh cho rất nhiều hệ thống, dự án có vị trí lắp đặt phức tạp, môi trường ăn mòn, độc hại hạn chế tiếp xúc trực tiếp. Dưới đây là một số ứng dụng điển hình thường gặp:

• Trong hệ thống xử lý nước thải được dùng để điều tiết lưu lượng nước theo yêu cầu của từng giai đoạn xử lý vào các bể chứa, hệ thống khử trùng…
• Trong ngành công nghiệp hóa chất cần pha trộn hoặc chiết rót dung dịch như axit, bazo, dung môi.
• Trong các nhà máy điện, lò hơi công nghiệp để điều tiết lưu lượng hơi, khí đốt hoặc nước nóng.
• Trong các nhà máy sản xuất thực phẩm, đồ uống như bia, nước giải khát, sữa, nước lọc…
• Trong ngành dầu khí, năng lượng, công nghiệp nặng với nhiệm vụ điều tiết dầu thô, khí gas, nhiên liệu…

Tiêu chí lựa chọn van bi khí nén tuyến tính phù hợp

Khi có nhu cầu sử dụng van bi điều khiển bằng khí nén tuyến tính để đảm bảo van vận hành ổn định, bền bỉ, hiệu suất cao và đáp ứng tốt nhất mọi nhu cầu cần lưu ý các tiêu chí lựa chọn sản phẩm dưới đây:

✅ Xác định môi trường lưu chất để chọn chất liệu van phù hợp, với điều kiện ăn mòn, nhiệt độ, áp lực cao nên chọn vật liệu inox, môi trường áp lực vừa phải, yêu cầu độ bền nên chọn thân van bi chất liệu gang.

✅ Kiểm tra hệ thống điều khiển sử dụng loại tín hiệu nào để chọn loại van tương thích vì van bi khí nén tuyến tính sử dụng bộ tuyến tính nhận tín hiệu 4-20mA hoặc 0-10V.

✅ Chọn dạng điều khiển của bộ khí nén: tác động đơn tự động đóng hoặc mở khi mất khí, tác động kép cần cấp khí nén ở 2 chu trình đóng mở, thời gian vận hành nhanh, thích hợp hệ thống cần hoạt động liên tục.

✅ Kiểu kết nối với đường ống: lắp ren thích hợp cho đường ống quy mô nhỏ, áp lực thấp; lắp bích với quy mô lớn, áp lực cao.

✅ Kiểm tra điều kiện, vị trí lắp đặt van, nếu lắp ngoài trời cần có hộp bảo vệ bộ điều khiển khí nén và nên chọn loại bộ khí nén có vỏ ngoài bằng nhôm, sơn tĩnh điện và chỉ số IP đạt IP67 trở lên.

✅ Ưu tiên chọn các thương hiệu, xuất xứ có tên tuổi lớn và dây chuyền công nghệ sản xuất hiện đại trên thế giới giới như Kosaplus Hàn Quốc, Haitima Đài Loan, Wonil Hàn Quốc…

Cuối cùng, nên chọn các đơn vị phân phối đáp ứng các tiêu chí chất lượng, chính hãng, bảo hành minh bạch và giá thành cạnh tranh. Điển hình như Van Nhập Khẩu – đơn vị có hơn 16 năm kinh nghiệm cung cấp van công nghiệp, trong đó có van bi điều khiển khí nén tuyến tính.

Tất cả sản phẩm được chúng tôi lưu kho sẵn hàng số lượng lớn, đầy đủ giấy tờ chứng nhận CO, CQ, chính sách bảo hành rõ ràng theo cơ chế của nhà sản xuất. Để nhận báo giá chính xác, vui lòng liên hệ trực tiếp hotline để được nhân viên của chúng tôi tư vấn, hỗ trợ.
