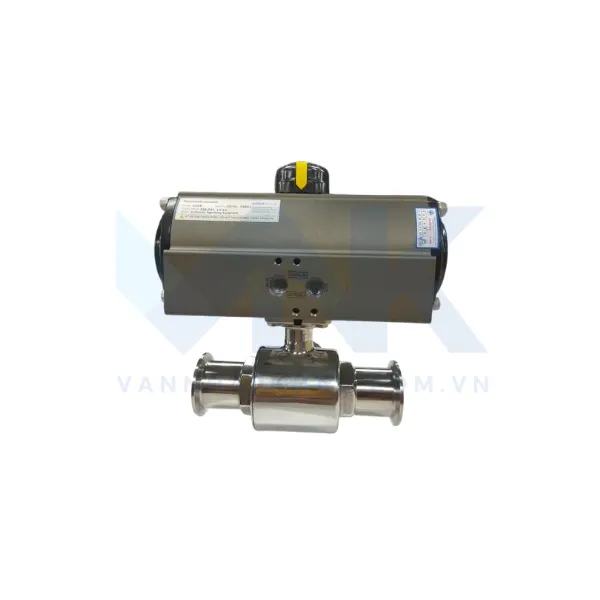

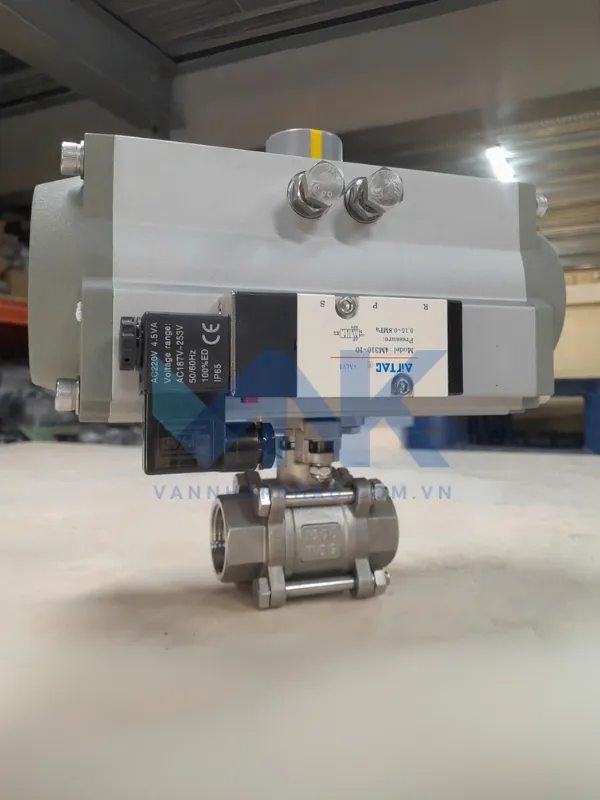

Van bi điều khiển khí nén ON/OFF

Van bi điều khiển khí nén On/Off là dòng van có sự kết hợp giữa phần thân van cơ và công nghệ tiên tiến của bộ điều khiển khí nén. Loại van bi điều khiển khí nén này chính là dạng điều khiển phổ biến ở nhiều công trình khác nhau. Vậy dòng van này có điểm gì nổi trội, chúng ta cùng tìm hiểu nha.

Khái niệm van bi điều khiển khí nén On/Off

Van bi điều khiển khí nén On/Off hay còn được gọi là van bi khí nén điều khiển On/Off. Khi sử dụng dạng điều khiển này thì nó giúp người dùng có thể đóng – mở hoặc là điều tiết được dòng chảy theo mong muốn. Và mọi thao tác đều được thực hiện tự động.

Van bi là một thiết bị được lắp đặt vào hệ thống để điều chỉnh dòng lưu chất, thân van là nơi tiếp xúc trực tiếp với dòng lưu chất. Ngoài ra, để điều tiết được dòng lưu chất thì bi van của thiết bị có thể xoay theo một góc 90 độ. Và gioăng làm kín được lắp đặt thêm để có thể tránh được sự rò rỉ lưu chất ra bên ngoài.

Với việc sử dụng bộ điều khiển khí nén nên người dùng có thể lựa chọn dạng điều khiển tác động đơn hoặc là điều khiển tác động kép. Hoặc là dạng điều khiển On-Off và dạng tuyến tính.

Van bi điều khiển khí nén ON-OFF là dạng hoạt động giúp người dùng đóng hoặc mở hoàn toàn. Không thể sử dụng dạng điều khiển này vào việc điều chỉnh vị trí theo góc độ. Và khi dùng cho những kích thước lơn thì người dùng có thể lựa chọn tiêu chuẩn sản xuất mặt bích để có thể phù hợp với mặt bích của hệ thống. Điều này tạo ra sự chắc chắn và tránh được những hiện tượng áp suất không đều và gây ảnh hưởng điện của toàn bộ hệ thống.

Thân van bi thì được làm từ nhiều chất liệu như: nhựa, inox và kích thước đường ống từ DN15 cho đến DN200. Và bộ điều khiển thì được sản xuất từ nhiều thương hiệu khác nhau như Hàn Quốc, Đài Loan.

Thông số kỹ thuật van bi điều khiển khí nén ON/OFF

• Kích cỡ: DN15 – D200
• Vật liệu: Inox, nhựa
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: 0-300 độ C
• Kiểu lắp: Lắp bích, lắp ren
• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
• Gioăng làm kín: Teflon
• Trục tròn, lỗ bulong tùy kích cỡ van
• Khí nén sử dụng: 0-8bar
• Môi trường làm việc: Nước, dầu, khí, hóa chất
• Hãng sản xuất: Haitima, Kosa
• Xuất xứ: Hàn Quốc, Đài Loan, G7
• Tình trạng hàng hóa: Luôn có sẵn
• Bảo hành: 24 tháng

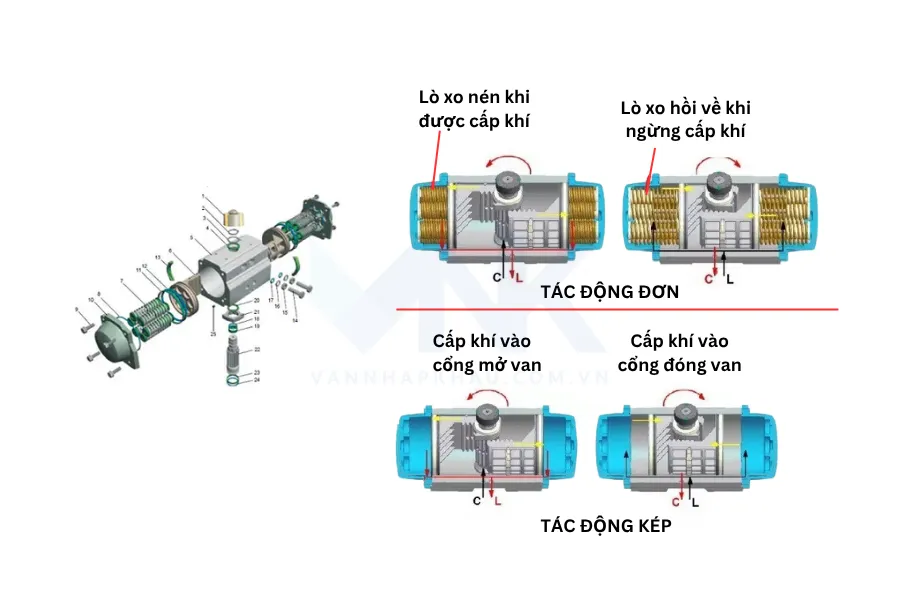

Phương thức vận hành của van bi điều khiển khí nén dạng On/Off

Với dạng điều khiển này thì nó được hoạt động dựa theo cơ chế là xoay chuyển từ bộ điều khiển xuống bi van. Sau đó, thì bi van được xoay theo một góc 90 độ và tạo ra trạng thái đóng hoặc mở van. Và trong bài hôm nay, chúng ta cùng tìm hiểu phương thức vận hành của van bi theo dạng tác động kép nhé!

Với dạng vận hành thì bộ điều khiển sẽ có 2 hướng dẫn khí. Ở hướng thứ 1 thì nó được đi thẳng vào bộ điều khiển hay còn được gọi là cổng A. Và hướng còn lại là chia hướng dẫn khí qua 2 đầu của bộ điều khiển hay được gọi là cổng B.

Khi hoạt động thì ta bắt đầu cung cấp một lực khí nén vào bên trong cổng A. Và lực được cấp vào cổng này sẽ đẩy bộ piston về 2 phía. Đồng thời thì nó kéo theo thanh răng chuyển động. Bộ phận thành răng này thì kết nối trực tiếp với trục van và chuyển động về 2 phía và làm xoay trục van. Lúc này, thì nó tương đương với trạng thái mở của van.

Còn khi kết thúc quá trình vận hành thì người dùng chỉ cần cấp khí nén vào cổng B. Lúc này, lực sẽ chia ra 2 đầu và ép 2 piston 2 ngược lại. Và nó đưa trục van trở về với vị trí ban đầu, tương ứng với trạng thái đóng của van.

Ưu, nhược điểm của van bi điều khiển khí nén ON/OFF

Ưu điểm:

• Van được sử dụng bộ điều khiển khí nén nên mọi cách thức vận hành đều đơn giản, linh hoạt và có độ chính xác vô cùng cao. Giúp tiết kiệm được sức người.
• Dòng van phù hợp để lắp đặt vào những hệ thống nước thải hoặc là nước sạch… Được sử dụng từ các hệ thống công nghiệp cho đến những hệ thống dân dụng.
• Van có sự đa dạng về kích thước, mẫu mã và chất liệu. Nên người dùng có nhiều sự lựa chọn để phù hợp với môi trường hệ thống của mình.
• Dòng van có phần thân được thiết kế ở 2 dạng: lắp ren hoặc là lắp bích.
• Khi sử dụng áp lực khí nén thì có độ an toàn trong quá trình sử dụng.

Nhược điểm

• Dòng van này có nhược điểm là ít khi có kích thước lớn hơn Dn200. Và nếu cần sử dụng thì người dùng cần phải liên hệ trước với nhà sản xuất.

Phân loại van bi điều khiển khí nén

Phân loại van bi điều khiển khí nén ON/OFF theo kích thước

• Van bi điều khiển khí nén  DN15
• Van điều khiển khí nén DN20
• Van bi điều khiển khí nén DN25
• Van bi điều khiển khí nén  DN32
• Van bi điều khiển khí nén DN40
• Van bi khí nén DN50
• Van bi điều khiển khí nén DN65
• Van bi điều khiển khí nén DN80
• Van bi khí nén  DN100
• Van bi điều khiển khí nén DN125
• Van bi điều khiển khí nén On/Off DN150
• Van bi  khí nén DN200

Phân loại van bi điều khiển khí nén ON/OFF theo chất liệu

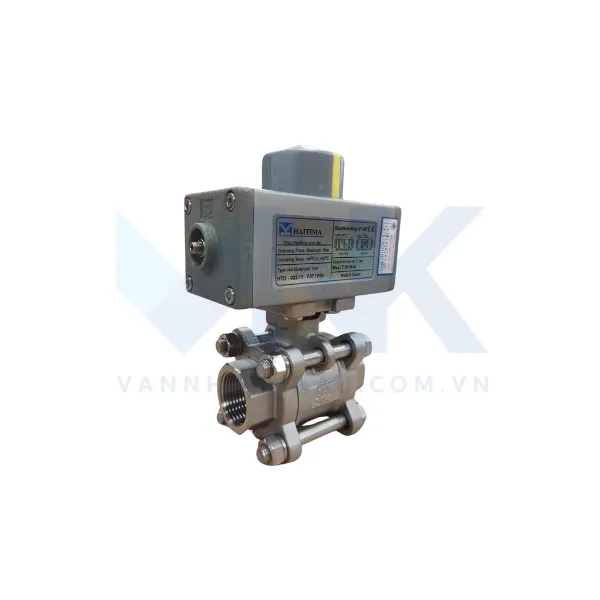

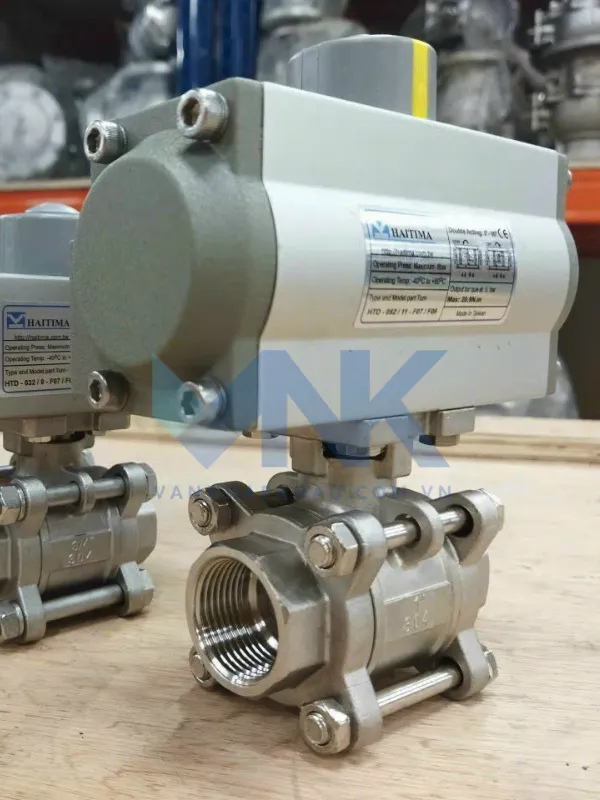

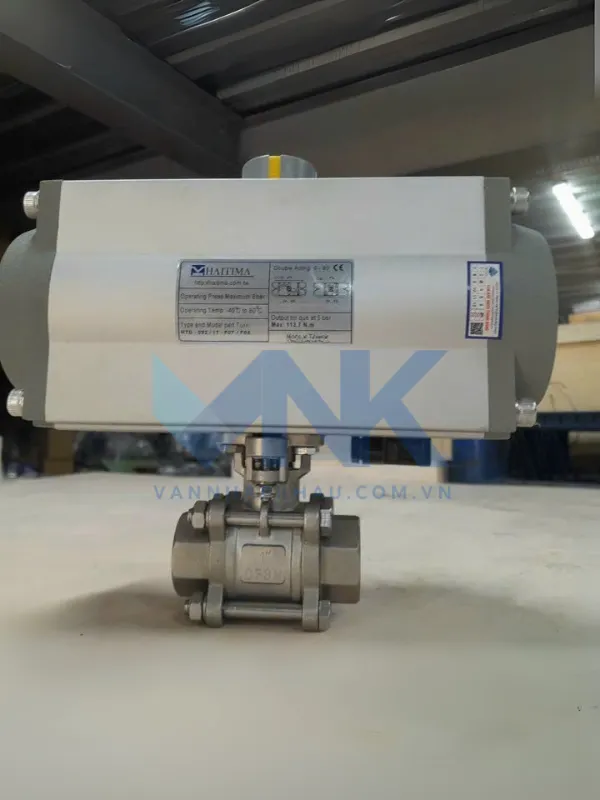

• Van bi khí nén ON-OFF inox

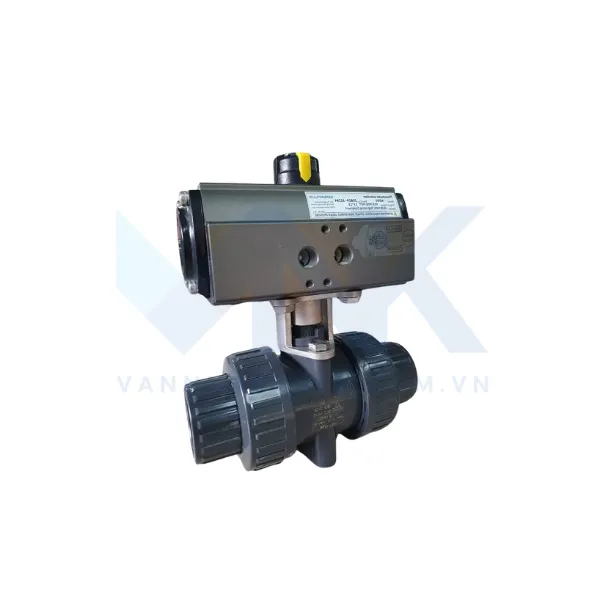

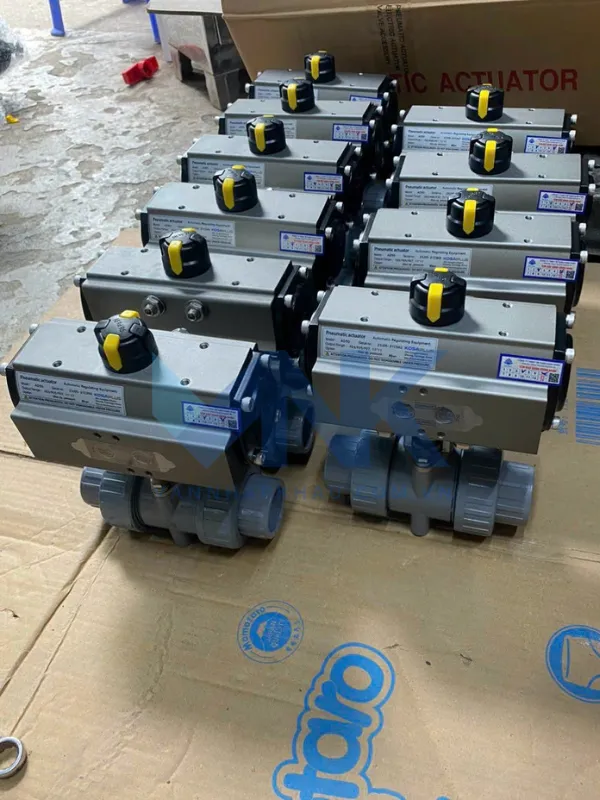

• Van bi khí nén ON-OFF nhựa PVC
• Van bi điều khiển ON-OFF nhựa UPVC

Phân loại van bi điều khiển khí nén ON/OFF theo chức năng

• Van bi khí nén ON/OFF tác động đơn
• Van bi điều khiển khí nén ON-OFF tác động kép
• Van bi khí nén tuyến tính
• Van bi điều khiển khí nén lắp bích

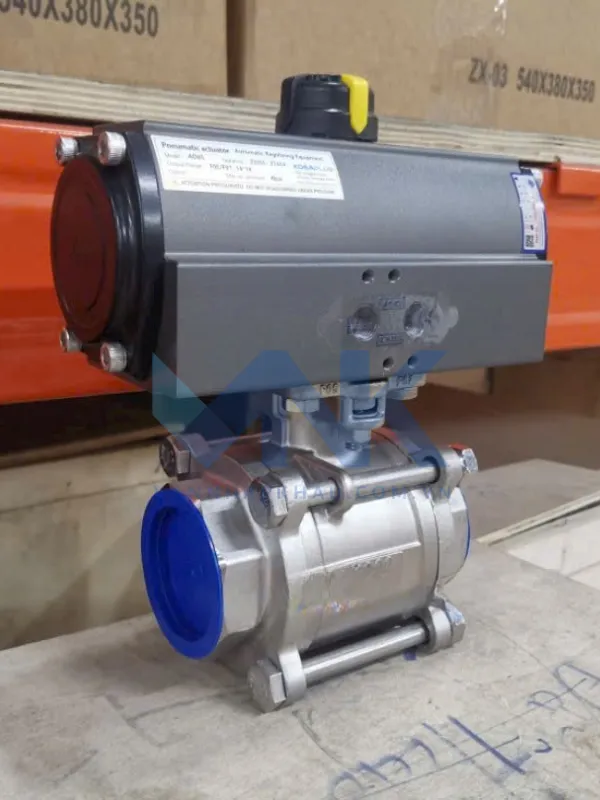

• Van bi khí nén lắp ren

Phân loại van bi điều khiển khí nén ON/OFF theo xuất xứ

• Van bi khí nén ON-OFF Hàn Quốc
• Van bi điều khiển khí nén ON/OFF Đài Loan
• Van bi khí nén ON/OFF Malaysia
• Van bi điều khiển khí nén ON-OFF Italy
• Van bi khí nén ON/OFF Thổ Nhĩ Kỳ
• Van bi điều khiển khí nén ON/OFF Nhật Bản

>>XEM THÊM: Van bi điều khiển khí nén

Trên đây là những thông tin liên quan đến dòng van bi điều khiển khí nén On/Off mà Tuấn Hưng Phát đã chia sẻ. Nếu bạn có thắc mắc gì chưa hiểu hoặc là muốn được tư vấn một dòng van có kích thước, chất liệu và giá thành phù hợp với mức chi đầu tư. Thì hãy liên hệ ngay với chúng tôi để được nhân viên tư vấn được giải đáp các thắc mắc và có thể đưa ra được một dòng sản phẩm tương ứng. Chúng tôi luôn luôn phục vụ quý khách 24/7 với sự nhiệt tình và tận tâm 100%.
