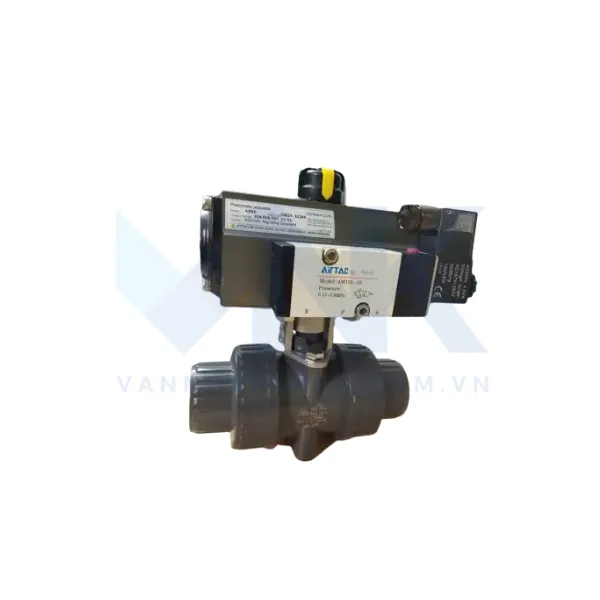

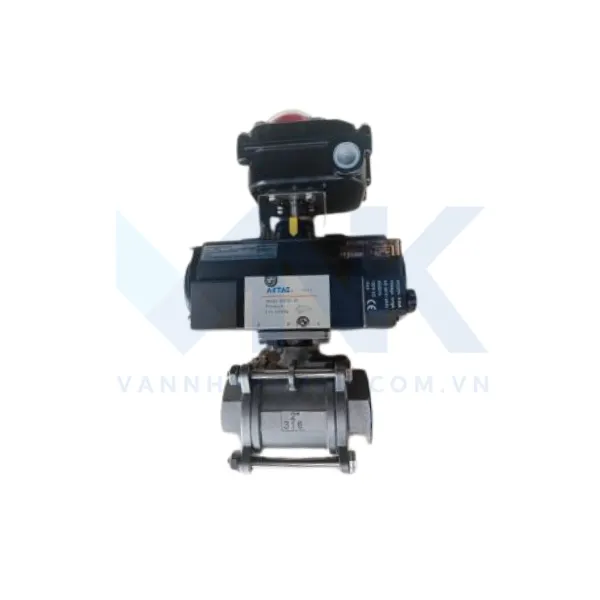

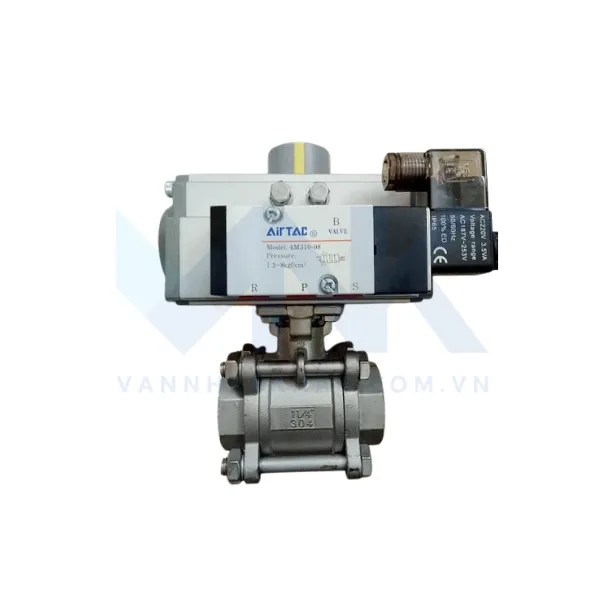

Van bi điều khiển khí nén lắp van điện từ

Van bi điều khiển khí nén lắp van điện từ là dòng van cho phép điều khiển dòng chảy một cách hoàn toàn tự động thông qua tín hiệu điện cấp vào van điện từ và áp lực khí nén. Ưu điểm thời gian đóng mở nhanh, vận hành ổn định, dễ tích hợp vào trung tâm điều khiển và ứng dụng rộng rãi. Vậy van bi khí nén lắp van điện từ là gì? Hãy cùng tìm hiểu ngay sau đây.

Van bi khí nén lắp van điện từ là gì?

Van bi khí nén lắp van điện từ là một trong những loại van bi khí nén được thiết kế đặc biệt phần điều khiển kết hợp giữa bộ điều khiển khí nén và van điện từ (Solenoid valve). Hiểu đơn giản, khi vận hành van sẽ sử dụng nguồn điện và nguồn khí nén. Mục đích của van điện từ là cấp và điều khiển nguồn năng lượng khí nén vào bộ điều khiển khí nén để thực hiện quá trình đóng mở hoặc điều tiết dòng chảy lưu chất.

Van bi khí nén lắp van điện từ được sản xuất đa dạng chất liệu inox, gang, thép, nhựa; kiểu kết nối lắp ren hoặc lắp bích; thân van dạng 2 ngã, 3 ngã, 2 thân, 3 thân. Bộ khí nén dạng tác động đơn, tác động kép; cách thức hoạt động van ON/OFF hoặc tuyến tính, van điện từ khí nén nhiều mẫu mã: 5/2, 4/2, 3/2… Hệ thống lưu chất ứng dụng phổ biến cấp thoát nước, hóa chất, hơi nóng, khí nén, dầu khí…

Thông số kỹ thuật van bi khí nén lắp van điện từ

Cấu tạo và nguyên lý hoạt động của van bi khí nén lắp van điện từ

Cấu tạo

Van bi khí nén lắp van điện từ được thiết kế gồm 3 bộ phận: van bi, bộ điều khiển khí nén và van điện từ. Cụ thể:

Thân van bi cơ

Thân van bi được làm từ chất liệu inox, nhựa hoặc là thép, trục van được cấu tạo bằng hợp kim cứng. Bi van có dạng hình tròn, vật liệu inox, được đục lỗ xuyên tâm, rỗng và nằm bên trong thân van. Thân van được thiết kế theo kiểu nối ren, lắp bích nên khá thuận tiện cho việc lắp đặt và bảo dưỡng.

Bộ điều khiển khí nén

Bộ điều khiển khí nén có vỏ ngoài được làm từ chất liệu hợp kim nhôm, sơn tĩnh điện Epoxy. Bên trong được cấu tạo từ những bộ phận như: piston, bánh răng, lò xo (nếu có), đường ống dẫn khí… Ngoài ra, bộ điều khiển khí nén còn được hoạt động nhờ vào hai kiểu tác động: tác động đơn hoặc tác động kép.

Đối với dạng tác động đơn chỉ cần cấp khí nén 1 lần, chu trình đóng van sẽ nhờ vào lực đàn hồi của lò xo. Còn đối với dạng tác động kép khi hoạt động người dùng cần cấp khí nén vào 2 lần. Một lần cấp vào cổng A, để giúp mở van. Còn khi cấp vào cổng B, thì van sẽ được đóng lại.

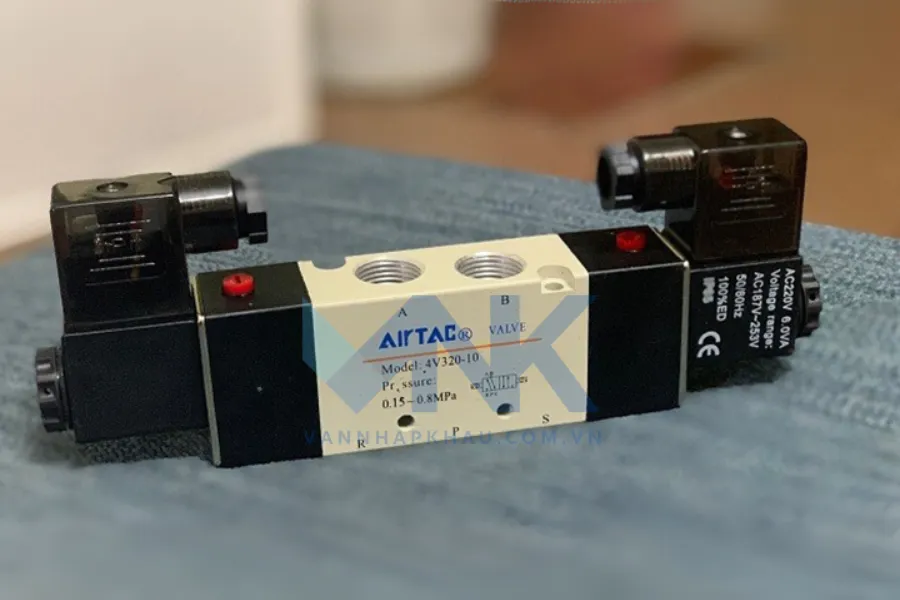

Van điện từ – Solenoid valve

Vị trí lắp đặt trên đầu bộ điều khiển khí nén. Thiết bị này có cấu tạo đơn giản, được tạo bởi những bộ phận như: coil điện, thân van, piston, lò xo, lỗ xả của lỗ van. Với đa dạng các loại: van điện từ khí nén 5/2, van điện từ khí nén 4/2, van điện từ khí nén 2/2. Chức năng chính cấp khí nén vào bộ điều khiển và điều khiển dòng khí nén cấp vào để van đóng, mở.

Nguyên lý hoạt động

Như đã giới thiệu từ đầu, van bi khí nén lắp van điện từ sẽ được vận hành tự động thông qua tín hiệu điện và áp lực khí nén. Cụ thể:

• Khi cần mở van, cấp khí nén thông qua đường ống dẫn đến van điện từ. Đồng thời cấp nguồn điện áp phù hợp cho van. Lúc này, bên trong van điện từ piston sẽ được đẩy lên để mở cổng cấp khí vào, chặn cổng xả khí. Khí nén được đi qua van điện từ vào bộ điều khiển khí nén làm piston, bánh răng trong bộ khí nén dịch chuyển và tác động lực lên trục van, bi van. Kết quả, phần đục lỗ của bi van song song với đường ống, tạo trạng thái mở cho phép lưu chất đi qua.
• Khi cần đóng van ngược lại, chỉ cần ngắt nguồn điện và khí nén vào van điện từ. Piston của van điện từ sẽ làm chặn cổng cấp khí và mở cổng xả khí. Khi nén bên trong bộ điều khiển khí nén sẽ được thoát ra qua cổng xả của van điện từ và van quay về vị trí đóng.

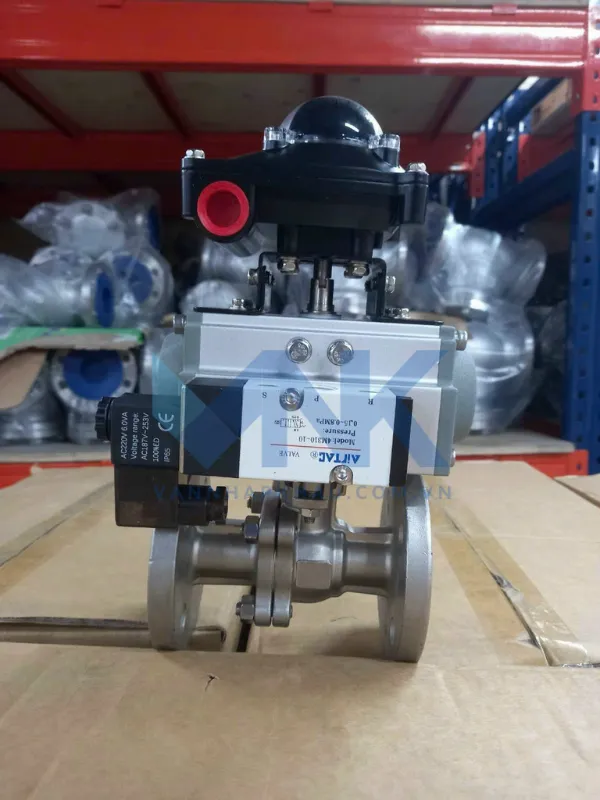

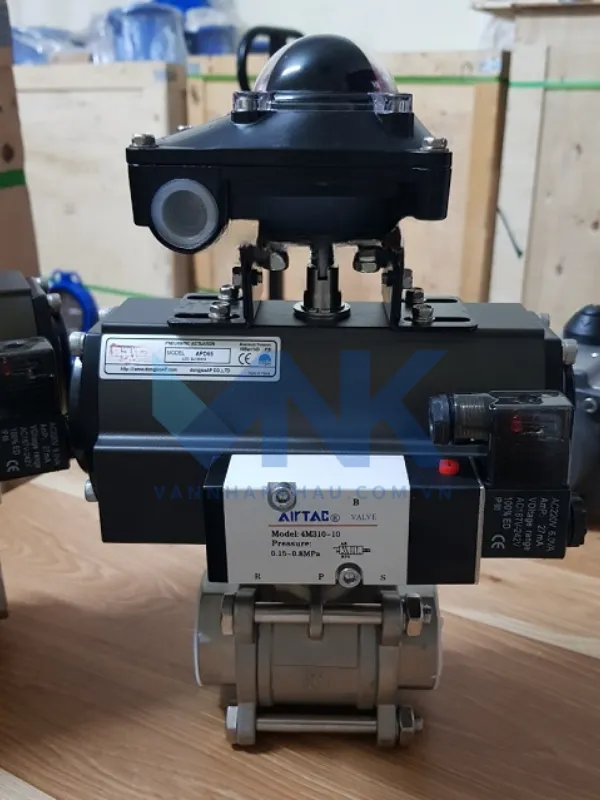

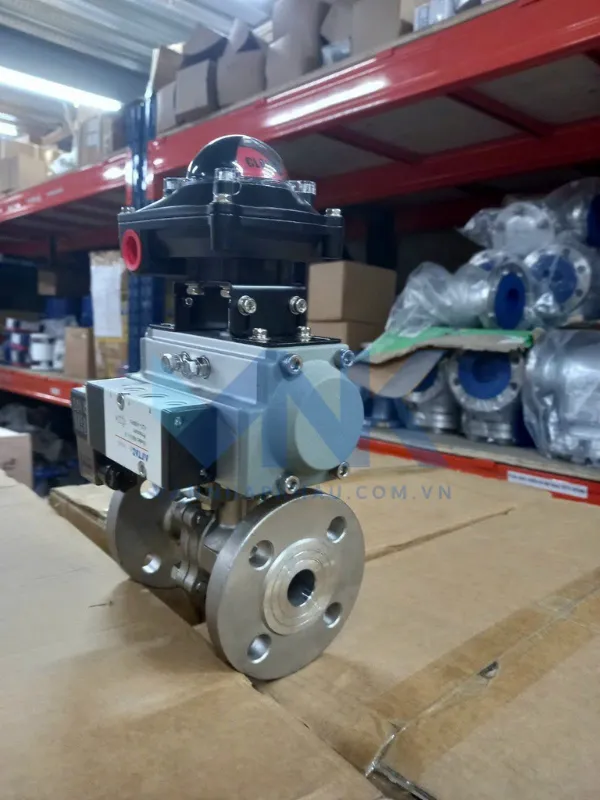

Hình ảnh van bi khí nén lắp van điện từ

Ưu điểm van bi khí nén lắp van điện từ

✅ Khi lắp đặt thêm van điện từ quá trình đóng mở van sẽ được thực hiện đơn giản, nhanh chóng và lưu chất có thể đi qua hoặc ngăn chặn một cách dễ dàng.

✅ Tự động hóa toàn diện, không cần thao tác thủ công, giảm sai sót và tiết kiệm đáng kể chi phí nhân lực.

✅ Phản hồi tức thì, nhanh chóng, đóng mở chính xác, đặc biệt hữu ích cho hệ thống dây chuyền sản xuất liên tục.

✅ Sử dụng nguồn năng lượng để vận hành khí nén an toàn, đáp ứng tốt điều kiện môi trường dễ cháy nổ, nguy hiểm như xăng, dầu, khí dễ cháy.

✅ Van điện từ có thể ngắt khí ngay khi ngắt điện nhờ đó giúp tăng độ an toàn khi sự cố xảy ra.

✅ Linh hoạt trong điều khiển, có thể chọn dạng tác động đơn có lò xo hoặc tác động kép cần cấp khí 2 lần.

✅ Bộ phận van điện từ dễ tách rời, dễ thay thế khi cần mà không ảnh hưởng đến van bi hoặc toàn bộ hệ thống.

✅ Được sử dụng nhiều trong các nhà máy sản xuất, hệ thống tự động hóa, tòa nhà thông minh, thực phẩm – dược phẩm…

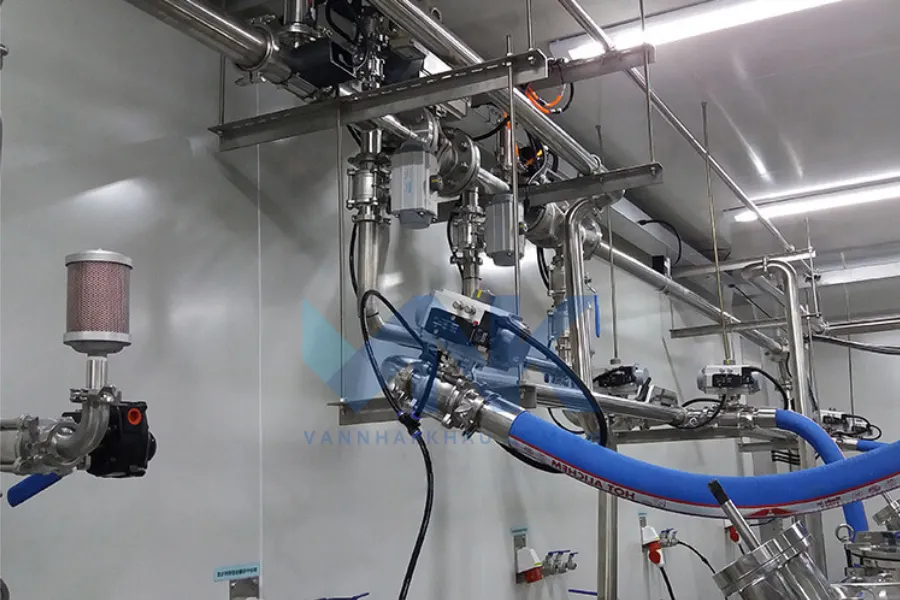

Ứng dụng van bi khí nén lắp van điện từ

Hiện nay, van bi khí nén lắp van điện từ được sử dụng rất phổ biến trong các hệ thống tự động hóa nhờ khả năng đóng/mở nhanh, điều khiển từ xa và vận hành an toàn. Một số ứng dụng điển hình có thể kể đến như:

• Trong hệ thống cấp thoát nước, xử lý nước dân dụng, công nghiệp.
• Trong hệ thống HVAC điều hòa trung tâm được dùng để điều tiết lưu lượng nước cấp cho các hệ thống nhỏ.
• Trong ngành thực phẩm, dược phẩm ưu tiên tự động hóa, hạn chế tiếp xúc thủ công tránh nhiễm khuẩn.
• Ứng dụng trong ngành bao bì, nhựa, xi mạ, điện tử, hóa chất nhẹ.
• Trong ngành dầu khí, hóa chất, khí hóa lỏng, dung môi hữu cơ…
• Trong hệ thống phòng cháy chữa cháy, tươi tiêu nông nghiệp…
• Trong hệ thống khí nén, lò hơi, lò sấy công nghiệp.

Mua van bi khí nén lắp van điện từ ở đâu?

Nếu bạn đang tìm kiếm đơn vị cung cấp van bi khí nén lắp van điện từ uy tín, chính hãng, Van Nhập Khẩu THP là địa chỉ đáng tin cậy hàng đầu hiện nay. Với hơn 16 năm kinh nghiệm trong lĩnh vực cung cấp van công nghiệp, trong đó có van bi khí nén lắp van điện từ. Sản phẩm được nhập khẩu trực tiếp và chúng tôi tự hào là đơn vị phân phối độc quyền từ các thương hiệu nổi tiếng như Kosaplus (Hàn Quốc), Haitima (Đài Loan)…

Khi quý khách mua hàng tại Van Nhập Khẩu, chúng tôi cam kết:

✅ Cam kết chính hãng 100%, đầy đủ giấy tờ CO – CQ.

✅ Đa dạng mẫu mã, kích thước, sẵn kho từ DN15 đến DN200.

✅ Giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật miễn phí.

✅ Bảo hành lên đến 24 tháng, giao hàng toàn quốc.

Để nhận báo giá chính xác, vui lòng liên hệ trực tiếp qua hotline để được nhân viên kỹ thuật tư vấn, hỗ trợ. Chúng tôi đảm bảo mang đến sự hài lòng tuyệt đối cho khách hàng với sản phẩm chất lượng, chính hãng, giá thành tốt nhất.
