Van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép là dòng van thuộc vào một trong hai kiểu tác động của van điều khiển khí nén. Vậy dòng van hoạt động theo tác động kép có điểm gì khác so với dạng tác động đơn. Để hiểu rõ hơn thì chúng ta cùng nhau đi tìm hiểu ở những mục chi tiết dưới đây.

Van bi điều khiển khí nén tác động kép

Van bi khí nén tác động kép là loại van bi điều khiển bằng khí nén được điều khiển tự động đóng mở và điều tiết dòng chảy lưu chất thông qua bộ truyền động khí nén dạng tác động kép. Điểm đặc biệt, về kết cấu bộ khí nén sẽ có dạng xy lanh kép, không có lò xo và khi vận hành van cần phải cấp nguồn khí nén cho cả 2 chu trình đóng, mở.

So với dạng tác động đơn chỉ cấp khí nén 1 lần, chiều ngược lại có lò xo đàn hồi thực hiện việc đóng. Van bi khí nén tác động kép có lợi thế kết cấu đơn giản, chi phí đầu tư thấp, tuổi thọ bền bỉ trong điều kiện hoạt động liên tục và phù hợp với hệ thống cần điều khiển ổn định, chính xác. Tuy nhiên, loại van này khi vận hành cần yêu cầu có khí nén cấp ở cả 2 chu trình đóng và mở.

Thông số kỹ thuật van bi khí nén tác động kép

Cấu tạo của van bi khí nén tác động kép

Đối với dạng ball valve điều khiển khí nén tác động kép cấu tạo tương tự các loại van bi khí nén thông thường, chỉ khác ở phần bộ điều khiển dạng tác động kép. Cụ thể gồm 2 bộ phận chính như sau:

Bộ điều khiển tác động kép

Đây là bộ phận có chức năng điều khiển quá trình đóng, mở của van với thiết kế gồm các chi tiết: thân, piston, bánh răng. Phần thân được đúc nguyên khối bằng nhôm, bên ngoài còn được phủ thêm một lớp sơn epoxy tĩnh điện chống bám bụi, tăng độ bền. Tiêu chuẩn kháng nước, kháng bụi đạt IP67, IP68. Áp lực khí nén 3-8 bar. Trên thân bộ khí nén có 2 cổng cấp khí, 1 cổng cấp khí cho van đóng và 1 cổng cấp khí cho van mở.

Phần thân van bi cơ

Bộ phận này thì nó giống với những dòng van bi cơ thông thường khác. Cấu tạo cơ bản gồm có thân van bằng inox, gang hoặc nhựa; bi van bằng inox chống ăn mòn và được đục lỗ xuyên tâm; gioăng làm kín bằng cao su EPDM hoặc PTFE; trục van bằng hợp kim cứng với nhiệm vụ kết nối và truyền chuyển động từ bộ điều khiển khí nén xuống bi van. Thân van bi kết nối với đường ống theo 3 kiểu: lắp ren, lắp bích hoặc rắc co.

Phương thức hoạt động của van bi khí nén tác động kép

Như đã giới thiệu ngay từ đầu, van bi điều khiển khí nén tác động kép hoạt động dựa vào việc cấp khí nén ở cả 2 chu trình đóng và mở. Cụ thể:

• Ban đầu, van ở trạng thái đóng, ngăn không cho lưu chất đi qua, phần đục lỗ của bi van vuông góc với dòng chảy lưu chất.
• Khi cấp khí nén vào cổng vào trên thân bộ truyền động, khí nén sẽ được đưa vào bên trong. Lúc này áp lực khí nén sẽ đẩy piston, cùng lúc đó thanh răng cũng được đẩy ra và làm xoay chuyển bánh răng trung gian. Kết quả tạo lực momen xoắn tác động lên trục van, đĩa van và phần đục lỗ của bi van dịch chuyển sang vị trí song song với đường ống, tạo trạng thái mở van cho lưu chất đi qua.
• Khi cần đóng van, cần cấp khí nén vào cổng còn lại, áp lực khí nén sẽ ép piston trở về vị trí ban đầu và làm xoay chuyển bánh răng trung gian và trục van. Lúc này, đĩa van cũng sẽ dịch chuyển theo về vị trí đóng, ngăn chặn lưu chất đi qua.

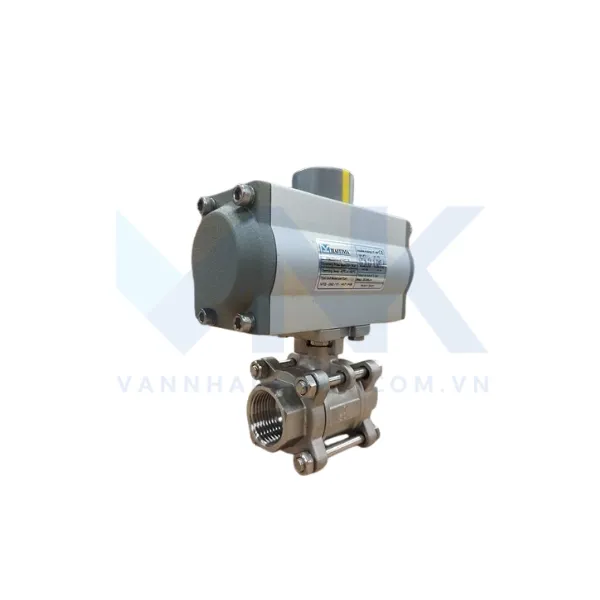

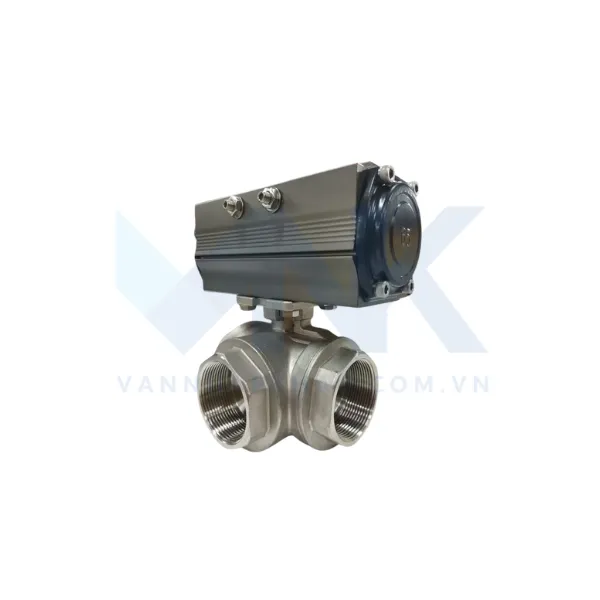

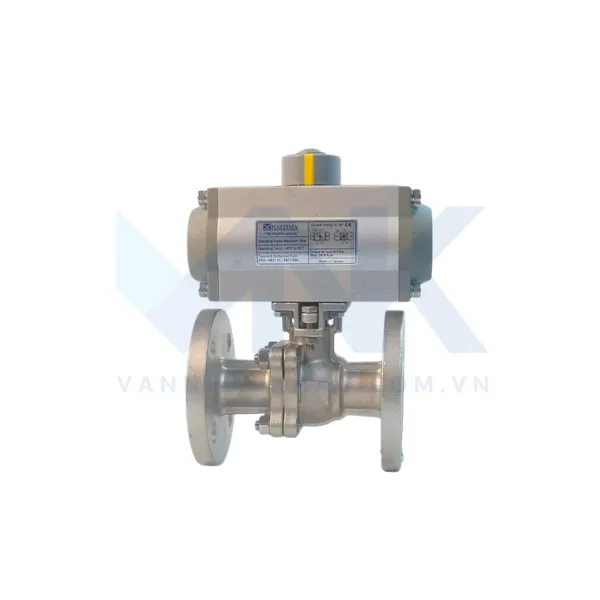

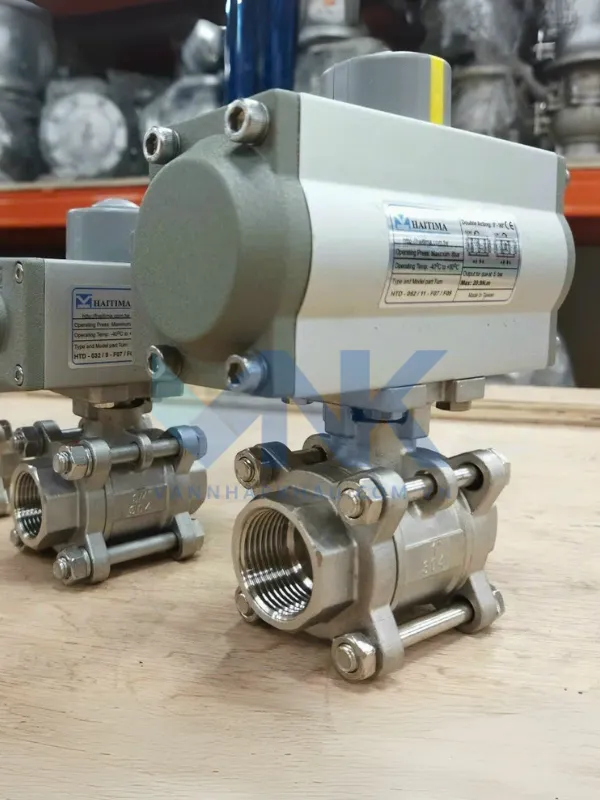

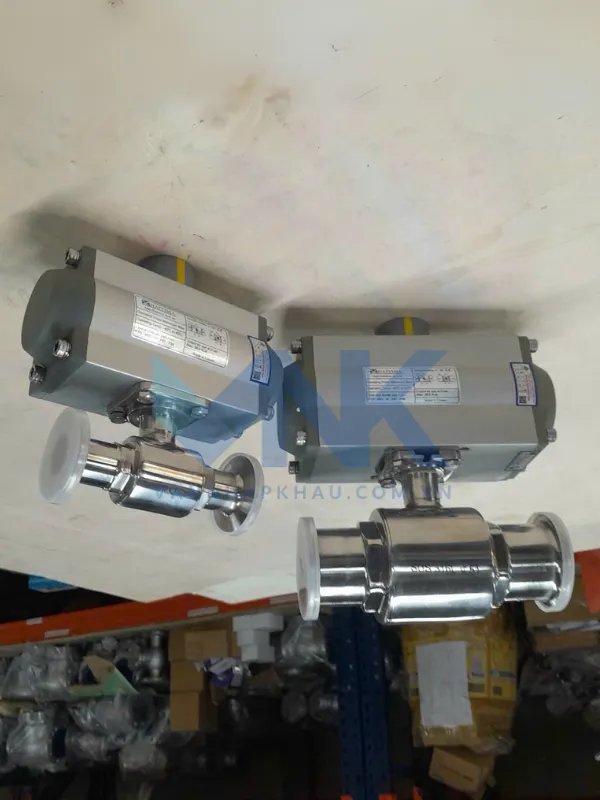

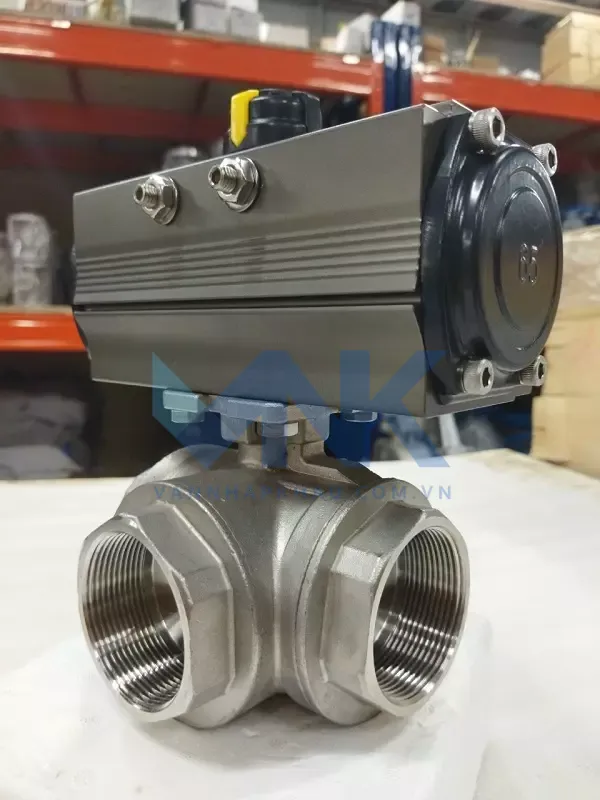

Hình ảnh van bi điều khiển bằng khí nén tác động kép

Ưu, nhược điểm của van bi điều khiển khí nén tác động kép

Ưu điểm

Dòng van kiểu tác động kép thì được sử dụng phổ biến trong những hệ thống hiện nay vì nhờ vào những đặc điểm ưu vượt như sau:

• Thời gian đóng – mở nhanh hơn, chỉ có mất 1 – 2 giây để có thể thực hiện được một chu trình đóng hoặc mở van.
• Sử dụng nguồn năng lượng khí nén có độ an toàn cao giúp hệ thống hoạt động tốt.  Đặc biệt không làm ảnh hưởng đến nhiệt động, không xảy ra được hiện tượng cháy nổ.
• Cơ chế vận hành tự động hoàn toàn, có thể điều khiển từ xa giúp tối ưu chi phí cho hệ thống và tiết kiệm nhân công.
• Thân van bi thì được sản xuất với nhiều kiểu dáng khác nhau như thân van 2 ngã, 3 ngã hoặc là loại van 1 thân, 2 thân hoặc là 3 thân.
• Chất liệu thân van đa dạng các loại inox, gang, nhựa có khả năng chống ăn mòn, chịu nhiệt độ, áp lực, sử dụng tốt trong những môi trường khác nhau.
• Chi phí đầu tư hợp lý, giá thành cạnh tranh.
• Phù hợp lắp đặt tại các vị trí phức tạp như dưới hầm, dưới sâu, trên cao, môi trường độc hại, ăn mòn hoặc yêu cầu tự động hóa.
• Ứng dụng rộng rãi trong nhiều hệ thống, môi trường lưu chất như nước, hơi nóng, khí nén, hóa chất, dầu khí…

Nhược điểm

• Không hoạt động tốt cho những hệ thống làm việc trong đường ống có cặn bã, dòng lưu chất đặc.
• Giá thành cao hơn so với loại van bướm, van cầu.

Lĩnh vực ứng dụng van bi điều khiển khí nén tác động kép

Nhờ tính năng đóng mở nhanh, hoạt động ổn định, dễ tích hợp vào hệ thống tự động hóa và sử dụng khí nén an toàn. Hiện nay van bi khí nén tác động kép được sử dụng phổ biến trong hầu hết các hệ thống, công trình. Cụ thể như sau:

• Trong các nhà máy xử lý nước sạch và nước thải được lắp đặt trong hệ thống lọc nước, bơm cấp, xả nước bẩn, tuần hoàn nước…
• Trong ngành thực phẩm, đồ uống được ứng dụng trên dây chuyền sản xuất.
• Trong ngành hóa chất, dược phẩm yêu cầu độ kín cao, kiểm soát lưu chất tốt và ưu tiên thiết bị tự động hóa.
• Trong các trạm phân phối khí, nhà máy lọc dầu, tuabin điện.
• Trong ngành luyện kim, xi măng, giấy và công nghiệp nặng.
• Trong hệ thống cấp thoát nước, khí tươi, điều hòa không khí.
• Trong hệ thống tưới tiêu nông nghiệp tự động.

Liên hệ mua van bi điều khiển khí nén tác động kép

Sau khi tìm hiểu thông tin sản phẩm, nếu quý khách có nhu cầu mua van bi điều khiển khí nén tác động kép hãy liên hệ ngay với Van Nhập Khẩu để được tư vấn, hỗ trợ. Tại thị trường Việt Nam, chúng tôi tự hào là đơn vị cung cấp các loại van công nghiệp chính hãng, uy tín hàng đầu.

Đặc biệt, Van Nhập Khẩu còn vinh dự là nhà phân phối độc quyền và chính thức của các thương hiệu nổi tiếng top đầu như Wonil, Kosaplus, Haitima. Khi mua sản phẩm của chúng tôi quý khách yên tâm về chất lượng sản phẩm và giá thành được đảm bảo là ưu đãi nhất.

Chúng tôi cam kết đầy đủ CO, CQ, nhập khẩu trực tiếp chính hãng 100%. Ngoài ra, quý khách còn được hưởng chính sách bảo hành lên đến 24 tháng minh bạch, rõ ràng. Để có thể biết thêm được thông tin sản phẩm và giá cả chính xác nhất thì bạn có thể liên hệ với chúng tôi qua Hotline để nhận được sự hỗ trợ nhiệt tình từ những chuyên viên kỹ thuật chuyên nghiệp.
