Van bướm điều khiển khí nén tay quay

Van bướm điều khiển khí nén tay quay là dòng sản phẩm thông dụng trong các hệ thống nhờ khả năng kết hợp giữa phương thức vận hành tự động bằng khí nén và thủ công bằng tay quay khi cần thiết. Chi tiết về sản phẩm, chúng tôi sẽ giới thiệu qua bài viết dưới đây, hãy cùng tìm hiểu nhé.

Van bướm điều khiển khí nén tay quay là gì?

Van bướm điều khiển khí nén tay quay là loại van bướm khí nén vận hành hoàn toàn tự động nhờ vào bộ điều khiển khí nén. Điểm đặc biệt là được tích hợp thêm bộ phận tay quay gắn ở trên đầu thân van để vận hành đóng mở van thủ công trong các trường hợp cần thiết, ví dụ như mất khí nén đột ngột hoặc bộ khí nén không hoạt động.

Hiện nay, dòng van này được ứng dụng chủ yếu trong các hệ thống vừa yêu cầu vận hành tự động nhanh chóng vừa có thể can thiệp vận hành thủ công bằng tay quay. Điển hình như trong hệ thống cấp thoát nước, nhà máy sản xuất thực phẩm, đồ uống, nhà máy nhiệt điện, thủy điện hoặc ngành công nghiệp dầu khí, luyện kim…

Thông số kỹ thuật van bướm khí nén tay quay

Cấu tạo van bướm điều khiển khí nén tay quay

Van bướm điều khiển khí nén tay quay được cấu tạo gồm các bộ phận chính như sau:

Thân van bướm tay quay

Phần thân van bướm gắn thêm tay quay được làm từ chất liệu thép, gang, inox…có thể hoạt động được nhiều môi trường khác nhau. Bên ngoài thân van được thiết kế với nhiều kiểu kết nối như: mặt bích, wafer và lug. Ngoài ra, với bộ phận thân van bướm còn chứa thêm những chi tiết khác như: đĩa van, gioăng làm kín và bộ phận tay quay điều khiển. Cụ thể:

• Đĩa van: thường được làm bằng inox nên có thể chịu được nhiệt tốt và độ ăn mòn của dòng lưu chất. Đây chính là bộ phận tiếp xúc trực tiếp với dòng lưu chất và tiếp nhận lực từ bộ điều khiển khí nén thông qua trục van để thực hiện nhiệm vụ đóng hoặc là mở van một cách  chính xác và nhanh chóng.
• Gioăng đệm: là bộ phận được lắp đặt tại vị trí kết nối thân van với đường ống hoặc xung quanh đĩa van. Chức năng làm kín, ngăn không cho dòng lưu chất rò rỉ ra bên ngoài và chống rung lắc. Chất liệu chế tạo chủ yếu cao su mềm Teflon hoặc EPDM có khả năng chống ăn mòn từ các chất lỏng, hóa chất tốt.
• Phần tay quay: Đây là bộ phận được lắp đặt ở trên đầu thân van với kết cấu gồm tay quay và hộp số trợ lực. Nhiệm vụ vận hành van hoạt động bằng cách thủ công dùng sức người xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ để đóng, mở van.

Bộ điều khiển khí nén

Bộ khí nén được sản xuất vỏ ngoài bằng hợp kim nhôm, sơn Epoxy tĩnh điện bên ngoài với chức năng điều khiển quá trình đóng mở van tự động. Thiết kế bộ khí nén gồm 2 loại có kết cấu khác nhau: tác động đơn có lò xo cần cấp khí 1 lần và tác động kép không có lò xo, cần cấp khí nén ở cả 2 chu trình. Cụ thể:

Đầu khí nén sử dụng dạng tác động đơn

Trong bộ đầu khí dạng tác động đơn là sự kết hợp giữa những chi tiết sau: xi lanh, bánh răng, piston, trục truyền lực và bộ phận lò xo có độ đàn hồi.

• Piston: Đây là bộ phận được chế tạo từ hợp kim thép và có hình dạng tròn. Với hình dạng này giúp giảm được lực ma sát khi mà van bắt đầu hoạt động.
• Trục van: được làm từ chất liệu kim loại có độ cứng cao, nhiệm vụ kết nối thân van và bộ điều khiển. Đồng thời còn có chức năng là truyền lực và làm cho đĩa van xoay theo một cơ chế nhất định của từng dòng van.
• Lò xò: chất liệu inox có trọng lượng nhẹ, chống ăn mòn, nhiệm vụ tạo lực đàn hồi giúp đưa piston di chuyển đến vị trí mở và trở về vị trí ban đầu. Ngoài ra còn giúp tiết kiệm được nguồn khí nén.

Đầu khí nén sử dụng dạng tác động kép

Dạng tác động kép thiết kế bộ khí nén đơn giản hơn vì không có lò xo nhưng khi hoạt động cần cấp khí nén ở cả 2 chu trình đóng và mở. Cụ thể:

• Piston: Với bộ phận này có điểm khác so với dạng đơn, chính là piston ở dạng chuyển động ở 2 giao động. Khi được cấp khí nén piston sẽ đẩy sang 2 bên hoặc ép lại vào với nhau để mở, đóng van.
• Trục van: là bộ phận kết nối nhưng được lắp đặt và gắn thêm những bánh răng để giúp van có thể hoạt động được qua lại. Sự hoạt động này dựa theo cơ chế hoạt động đóng mở van ở 1/4.
• Lỗ và và xả khí: Đây chính là bộ phận được thiết kế với việc 2 lần cấp khí với đầu vào và đầu ra nạp khí vào trong buồng của khí nén xi lanh.

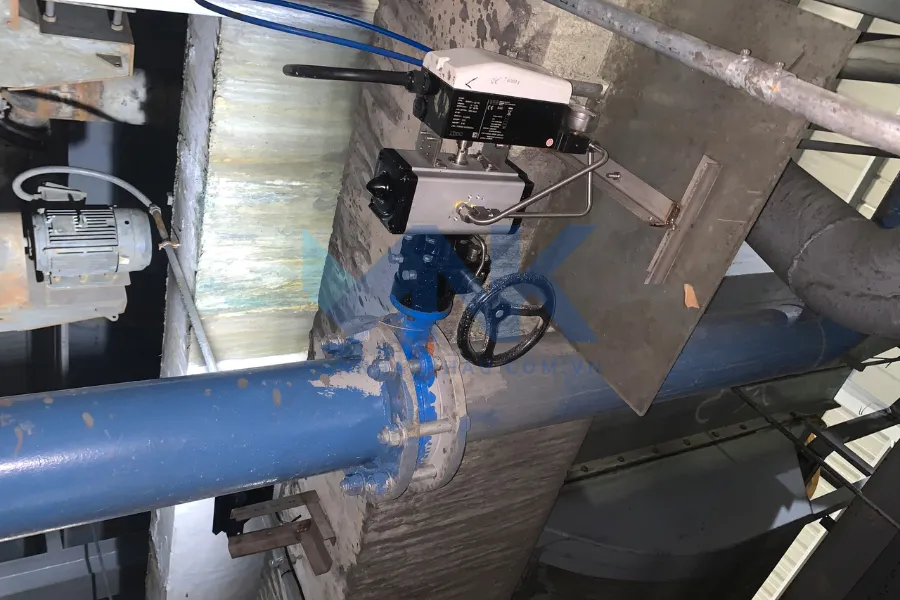

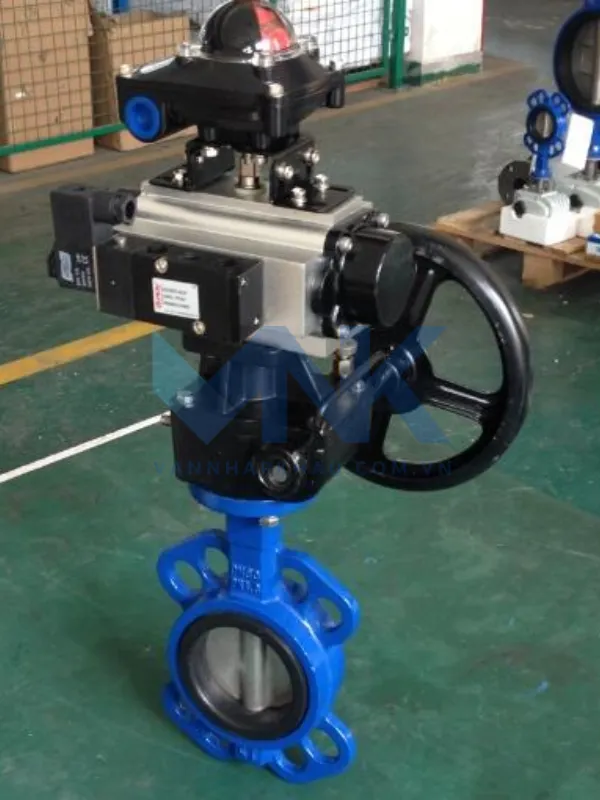

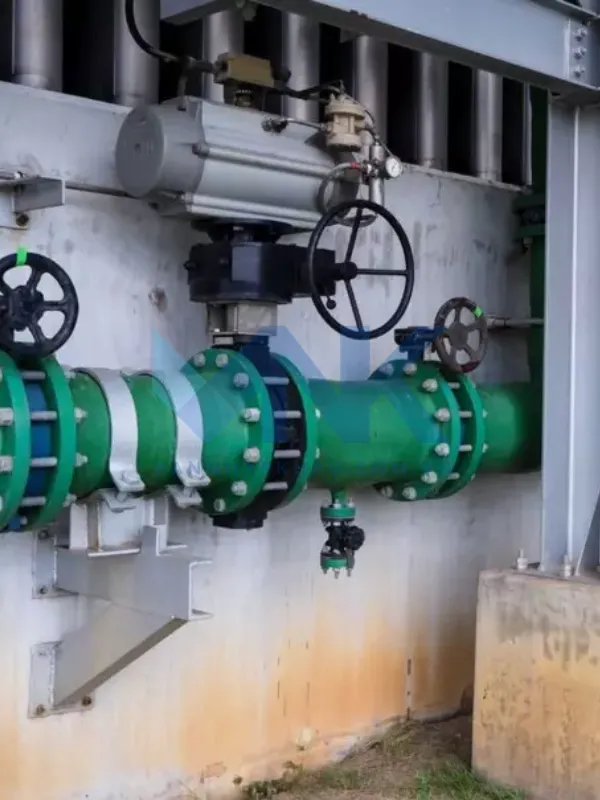

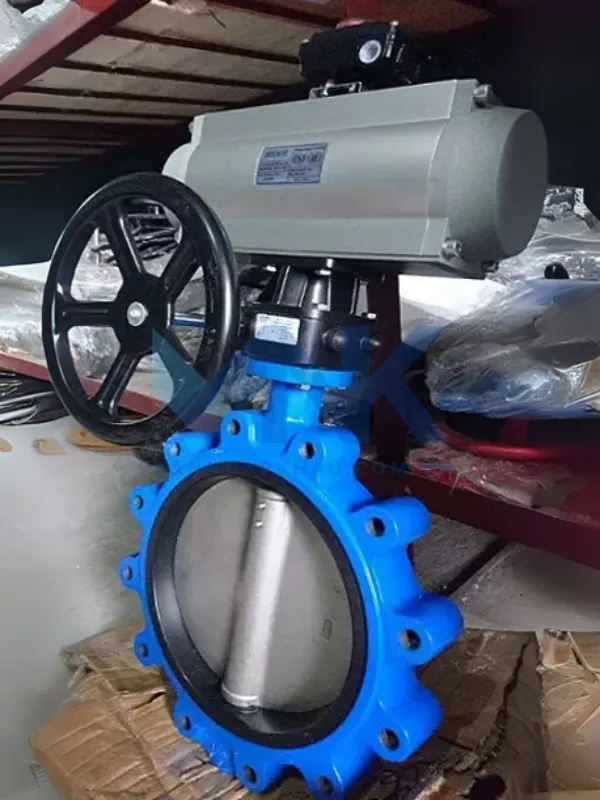

Hình ảnh thực van bướm khí nén tay quay

Ưu, nhược điểm van bướm điều khiển khí nén tay quay

Ưu điểm

• Được thiết kế kết hợp phần tay quay với bộ điều khiển khí nén giúp việc điều khiển linh hoạt hơn. Ngoài ra, với phần tay quay còn có ích trong trường hợp mất nguồn khí nén, bảo trì hệ thống hoặc cần điều chỉnh tạm thời.
• Sự đa dạng về kích thước và chất liệu nên ở trong môi trường, quy mô hệ thống nào cũng đều có thể thích ứng được.
• Bộ phận gioăng làm kín được làm bằng cao su đàn hồi bền bỉ và độ kín tốt nên có khả chịu được nhiệt độ cao và chống lại được sự ăn mòn tốt.
• Phù hợp cho hệ thống yêu cầu vận hành tự động hoặc cần điều khiển tức thời, lặp lại liên tục.
• Sử dụng khí nén để vận hành có tính an toàn cao trong môi trường dễ cháy nổ, thời gian đóng mở nhanh chóng.
• Ứng dụng rộng rãi trong trong nước sạch, nước thải, hóa chất, hơi, khí nén, thực phẩm…
• Giá thành hợp lý, phù hợp với nhiều phân khúc khách hàng.

Nhược điểm

• Xét về kiểu kết nối thì dòng van này thì dòng van này không có kiểu lắp ren để sử dụng cho những hệ thống có kích thước bé.
• Không phù hợp với lưu chất có độ sệt cao như bùn, chất đặc, chất kết dính…
• Hạn chế sử dụng để điều tiết dòng chảy.

Van Nhập Khẩu – Nơi mua van bướm khí nén tay quay tin cậy, giá tốt

Van Nhập Khẩu tự hào là đơn vị phân phối hàng đầu trong lĩnh vực van công nghiệp tại Việt Nam. Chúng tôi sẵn sàng cam kết mang đến cho khách hàng sản phẩm chất lượng cao, chính hãng, giá thành cạnh tranh từ các thương hiệu lớn như Kosaplus, Haitima, Wonil, Samwoo…

Với hơn 16 năm kinh nghiệm và là đối tác tin cậy, được đánh giá cao bởi nhiều khách hàng, doanh nghiệp lớn. Khi mua hàng tại Van Nhập Khẩu khách hàng sẽ nhận được:

✅ Sản phẩm chính hãng 100%, đầy đủ chứng từ CO, CQ.

✅ Giá thành cạnh tranh, chiết khấu tốt cho đại lý và công trình.

✅ Tư vấn kỹ thuật chuyên sâu, hỗ trợ chọn đúng van phù hợp với hệ thống.

✅ Hàng có sẵn, giao nhanh toàn quốc, hỗ trợ lắp đặt nếu cần.

✅ Chế độ bảo hành rõ ràng, hậu mãi chuyên nghiệp.

Nếu quý khách đang tìm kiếm đơn vị mua hàng uy tín – Van Nhập Khẩu là lựa chọn ưu tiên hàng đầu với chi phí hợp lý nhất. Hãy liên hệ trực tiếp hotline để nhận báo giá chính xác nhé.
