Van bướm điều khiển khí nén tác động kép

Khái niệm van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép có tên tiếng Anh là Pneumatic Actuator Butterfly Valve. Là thiết bị được lắp vào hệ thống đường ống mặt bích dùng để điều tiết lưu chất đi qua van. Dòng van này được sử dụng khí nén nên có thể điều khiển được van đóng mở thay những thao tác thủ công truyền thống.

Van bướm điều khiển khí nén tác động kép = Van bướm + Bộ khí nén tác động kép

Chúng ta sẽ phân biệt tác động kép có nghĩa là: Đưa khí nén vào trong bộ điều khiển sẽ mở và muốn đóng chúng ta cũng cần phải đưa khí nén vào trong.

Với dòng van bướm điều khiển khí nén tác động kép thì đây được xem là một dạng điều khiển có điểm khác so với dòng van có dạng tác động đơn. Loại này thì được lắp đặt lò xo ở hai đầu và khi van hoạt động thì nó sẽ phụ thuộc vào áp lực khí nén của cả hai lần đóng hoặc là mở van.

Đặc điểm của van bướm điều khiển khí nén tác động kép

• Loại này được sử dụng nhiều chất liệu khác nhau để làm nên độ cứng, độ bền cao. Để giúp van có thể hoạt động được trong nhiều môi trường, nhiệt độ và áp lực khác nhau.
• Dòng van này để có thể mở được van thì cần cung cấp một lượng khí đi vào cổng A và nó được khí nén đưa vào bộ điều khiển và đến đầu của piston. Điều này giúp kéo sang 2 bên và kéo theo hai răng kết nối. Lúc này van sẽ được trục xoay một góc 90 độ. Giúp van ở chế độ mở.
• Còn khi đóng van thì ta chỉ cần cấp áp lực khí vào cổng B. Lực này sẽ được đưa ra hai đầu và ép cho Piston trở về vị trí ban đầu, giúp cho van đóng lại.

Thông số kỹ thuật van bướm điều khiển khí nén tác động kép

• Tên sản phẩm: Van bướm điều khiển khí nén tác động kép
• Chất liệu làm van bướm: Inox 304, 316, gang, nhựa PVC, UPVC
• Chất liệu làm bộ khí được làm từ hợp kim nhôm
• Kiểu lắp ghép: Mặt bích, ren
• Các tiêu chuẩn sản xuất mặt bích: JIS, BS, ANSI
• Áp lực làm việc khi hoạt động: PN16, PN25, PN40
• Áp lực khí nén : 0 ~ 8 bar
• Kiểu tác động: Tác động kép
• Xuất sứ: Hàn Quốc, Đài Loan
• Bảo hành: 12 tháng

Ứng dụng van bướm điều khiển khí nén tác động kép

Ứng dụng đóng mở đường ống dẫn khí  và với việc đa dạng và kích thước nên được ứng dụng rộng rãi trong nhiều trong các hệ thống như sau:

• Được lắp đặt trong những hệ thống dẫn động khí nén
• Hệ thống có đường ống nước sạch, nước thải…
• Ứng dụng trong những hệ thống đập thủy điện, cấp thoát nước…
• Những nhà máy chế biến dược phẩm, hải sản thức ăn…
• Sử dụng trong những hệ thống đường ống PCCC

>> Thư Viện: Báo giá van bướm điều khiển khí nén

Các loại van bướm điều khiển khí nén tác động kép

Phân loại van bướm theo nguồn gốc

Van bướm điều khiển khí nén tác động kép Hàn Quốc

Loại van này được sản xuất theo nhiều thương hiệu khác nhau như: KosaPlus, Sypa…  Loại này được sử dụng nhiều trong hệ thống. Vì dòng van có thể hoạt động một cách chính xác và nhanh  chóng, tuổi thọ cũng cao và độ bền bỉ.

Van bướm điều khiển khí nén tác động kép Đài Loan

Loại dòng van này được sản xuất bởi những thương hiệu Geko, Haitima… Nên dòng van có chất lượng cao, được sản xuất theo tiêu chuẩn Châu Âu nên là có độ bền tốt.

Phân loại theo chất liệu

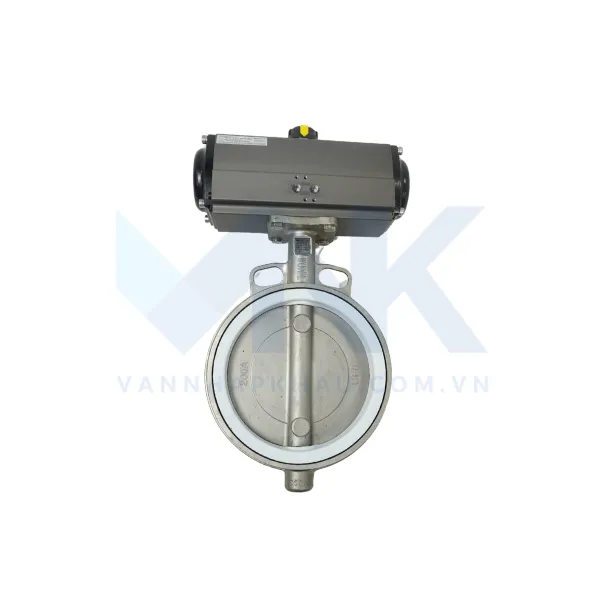

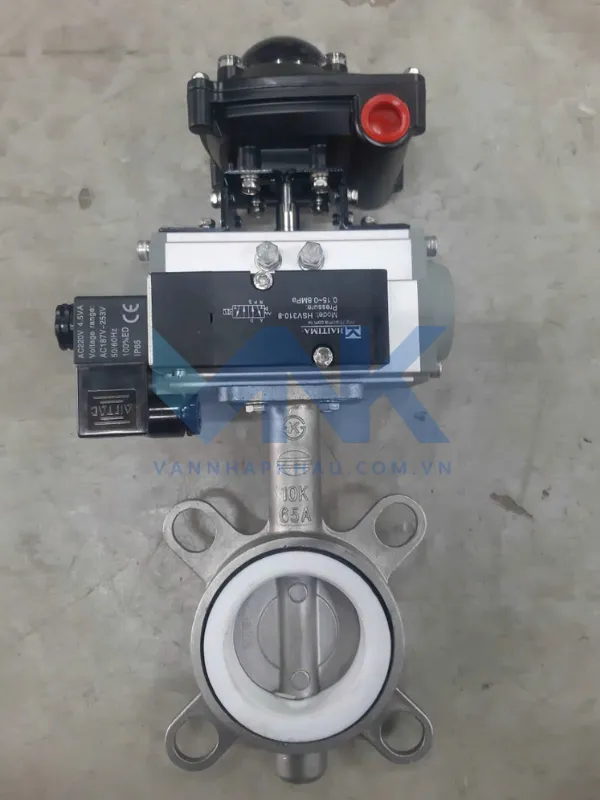

Van bướm điều khiển khí nén tác động kép inox

Van bướm được chế tạo từ chất liệu này từ những chất liệu cao cấp như 304, 316 nên là chất liệu có đặc tính chống ăn mòn tốt, độ bền cơ học cao. Nên có thể sử dụng được những môi trường có nhiệt độ và áp lực cao. Và với chất liệu này thì có thể hoạt động được trong nhiều môi trường khác nhau. Tuổi thọ của dòng van khá cao. Tuy nhiên, giá thành của van khá cao hơn so với những dòng van khác.

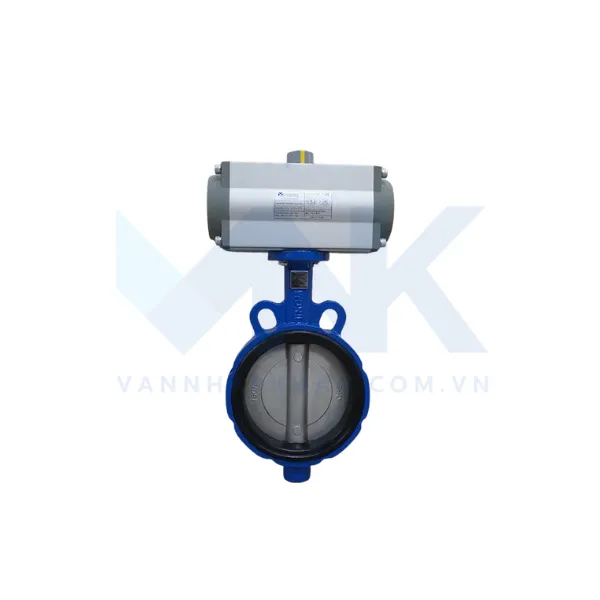

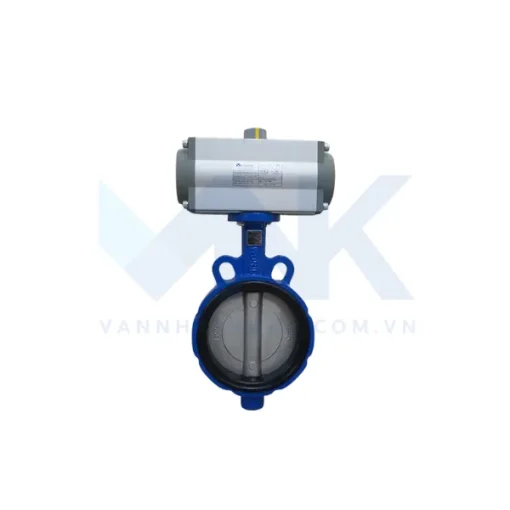

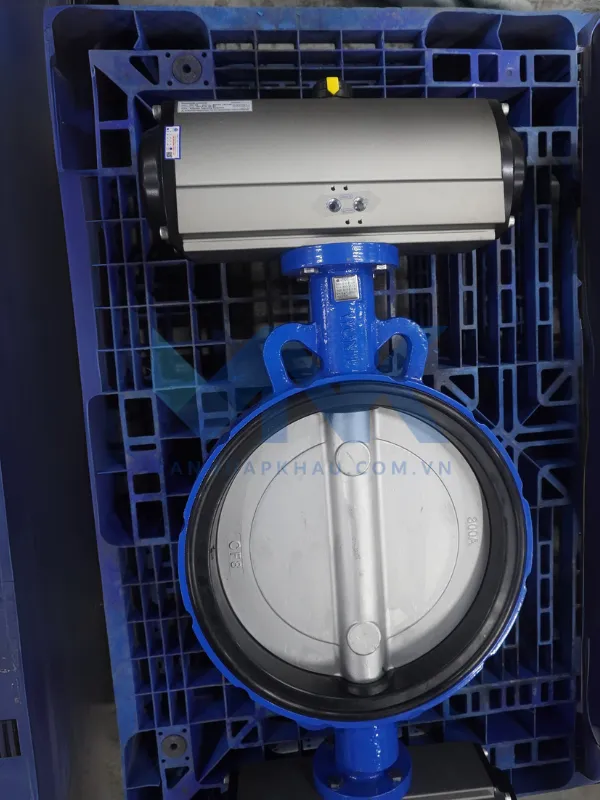

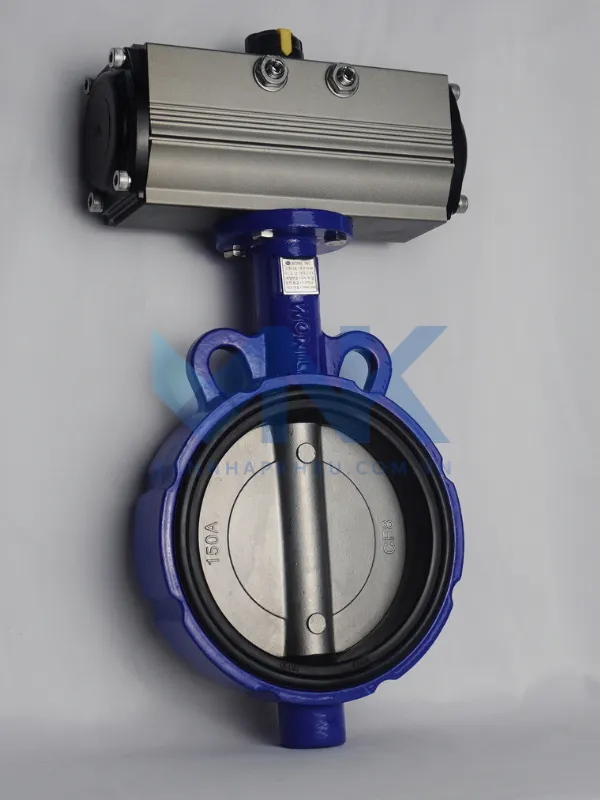

Van bướm thân gang, đĩa inox

Với loại van này thì nó là sự kết hợp giữa chất liệu gang để làm thân van bướm và chất liệu inox được chế tạo làm đĩa van. Và hai chất liệu này đều có đặc tính độ bền cao, chất lượng tốt nên có thể làm việc được trong những môi trường khắc nghiệt. Và đây cũng là dòng van được sử dụng phổ biến trên thị trường. Vì giá thành rẻ mà cách thức vận hành thì đơn giản.

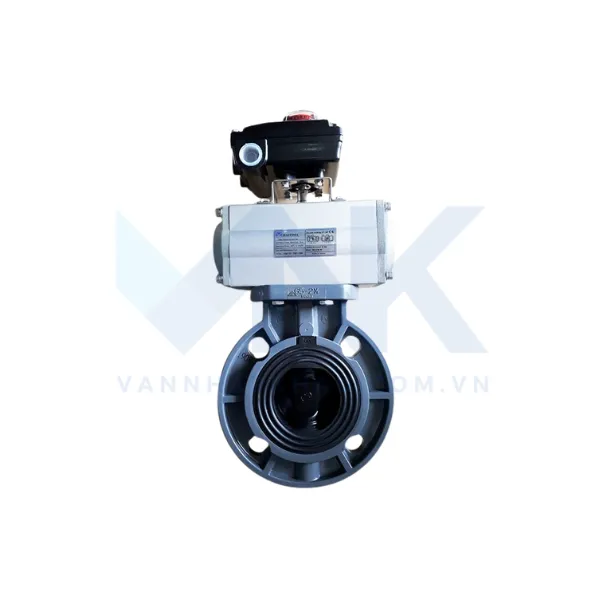

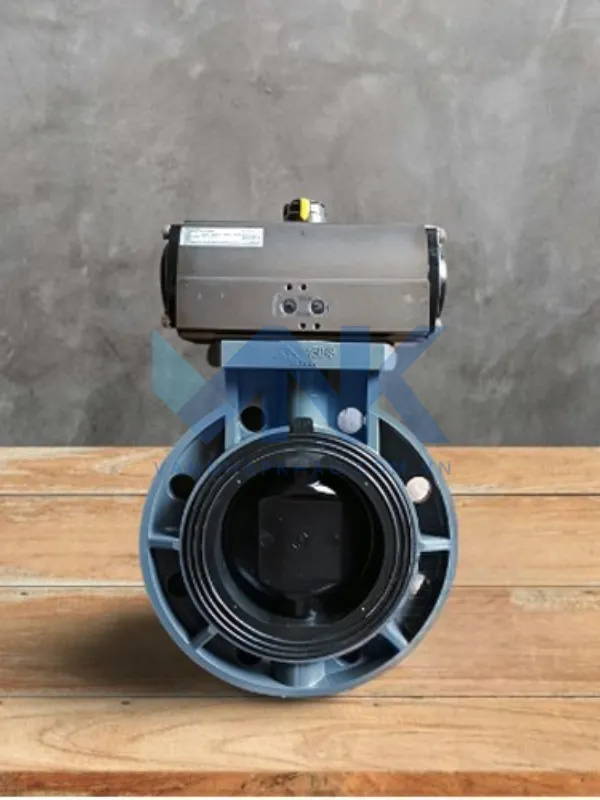

Van bướm nhựa điều khiển khí nén

Với chất liệu nhựa PVC, uPVC… nên có thể dễ dàng sử dụng được trong những hệ thống có hóa chất, tính ăn mòn hóa học cao. Hoặc là sử dụng trong những dòng lưu chất có tính axit, kiềm hoặc là muối… Với chất liệu nhựa thì dòng van có thể hoạt động được môi trường có nhiệt độ lên đến 80 độ C và áp lực lên đến PN10.

Ưu và nhược điểm của van bướm điều khiển khí nén tác động kép

Ưu  điểm van bướm điều khiển khí nén tác động kép

• Loại van này sử dụng khí nén nên có độ an toàn cao cho hệ thống cũng như là an toàn cho người vận hành.
• Quá trình thực hiện van nhanh, chỉ mất từ 1 đến 3s để thực hiện quá trình đóng hoặc là mở van.
• Với việc hoạt động tự động nên có thể thay thế được thao tác vận hành bằng tay.
• Có thể sử dụng được trong nhiều môi trường nước, hơi nóng…
• Sự đa dạng về chất liệu, kích thước và kiểu lắp đặt nên dòng van có thể phù hợp với nhiều kiểu hệ thống khác nhau.
• Được thiết kế nhỏ gọn nên dễ dàng lắp đặt, trọng lượng nhẹ.
• Giá thành của van bướm khá rẻ.

Nhược điểm

• Với việc sử dụng tác động kép thì hay gặp trục trặc vì không thể quay được trở lại trạng thái ban đầu
• Cần phải cung cấp một lượng khí nén hơn so với dạng tác động đơn
• Với những hệ thống có kích thước nhỏ hơn DN40 thì dòng van không này không có

Tuấn Hưng Phát – Đơn vị cung cấp van bướm uy tín, chính hãng

Để mua được một sản phẩm chất lượng cao và tốt nhất thì bạn có thể yên tâm khi mua hàng ở Tuấn Hưng Phát. Công ty chúng tôi cam kết và đảm bảo về chất lượng, giá thành cũng như là những kích thước và chất liệu khác nhau, để có thể phù hợp với hệ thống hoạt động cũng như là chi phí vận hành.

Chúng tôi được đánh giá là một đơn vị chuyên nhập khẩu trực tiếp và phân phối độc quyền từ nhiều thương hiệu nổi tiếng khác nhau. Nên quý khách có thể yên tâm về chất lượng sản phẩm cũng như là giá cả.

Và để có thể biết thêm được thông tin về các sản phẩm và được báo giá nhanh nhất. Quý khách hãy liên hệ với chúng tôi qua hotline để được nhân viên chăm sóc tận tình.
