Van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn có thiết kế đơn giản, vận hành tự động, thời gian đóng mở nhanh và tiết kiệm năng lượng vì chỉ sử dụng khí nén 1 chiều. Đặc biệt, sản phẩm này còn có khả năng tự động hồi về vị trí ban đầu khi mất khí thông qua lò xo đàn hồi. Vậy van bướm khí nén tác động đơn có cấu tạo, nguyên lý hoạt động gì nổi bật? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

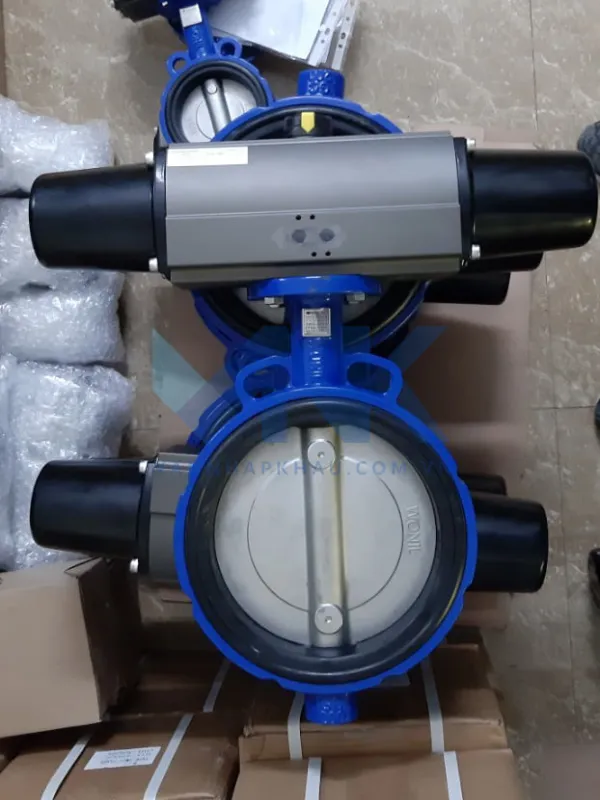

Van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn là loại van bướm điều khiển khí nén được thiết kế bộ truyền động khí nén dạng tác động đơn. Về cơ bản, cơ chế vận hành hoàn toàn tự động nhưng bên trong bộ khí nén tác động đơn sẽ có thêm bộ phận lò xo đàn hồi. Và khi cần đóng hoặc mở van chỉ cần cấp khí nén 1 lần, chiều còn lại sẽ được thực hiện bởi lực đàn hồi của lò xo.

Sản phẩm này thường được ứng dụng nhiều trong các hệ thống cần tiết kiệm năng lượng, yêu cầu an toàn tự động khi mất khí. Vì khi van hoạt động chỉ sử dụng khí nén một lần và có thể hồi về vị trí ban đầu khi mất khí nhờ lò xo, không cần cấp khí nén. Một số ứng dụng điển hình: hệ thống cấp thoát nước, xử lý nước thải, hóa chất, thực phẩm, đồ uống, HVAC, PCCC, lò hơi, lò sấy…

Thông số kỹ thuật van bướm khí nén tác động đơn

Cấu tạo và nguyên lý hoạt động van bướm khí nén tác động đơn

Cấu tạo

Van bướm điều khiển bằng khí nén tác động đơn là một dòng van được đánh giá là có cấu tạo khá đơn giản. Cụ thể gồm các bộ phận chính sau:

Van bướm

Bộ phận được chế tạo bằng nhiều chất liệu khác nhau như inox, gang, thép, nhựa có khả năng chịu bền, chịu nhiệt. Đĩa van bằng inox chống ăn mòn tốt vì tiếp xúc trực tiếp với lưu chất. Trục van bằng hợp kim cứng với nhiệm vụ kết nối và truyền chuyển động từ bộ điều khiển xuống đĩa van. Gioăng làm kín bằng EPDM hoặc PTFE bền bỉ, giúp làm kín tốt, chống rò rỉ lưu chất ra bên ngoài. Phần thân van kết nối dạng lắp bích, kẹp wafer hoặc lug tùy kích cỡ, nhu cầu sử dụng.

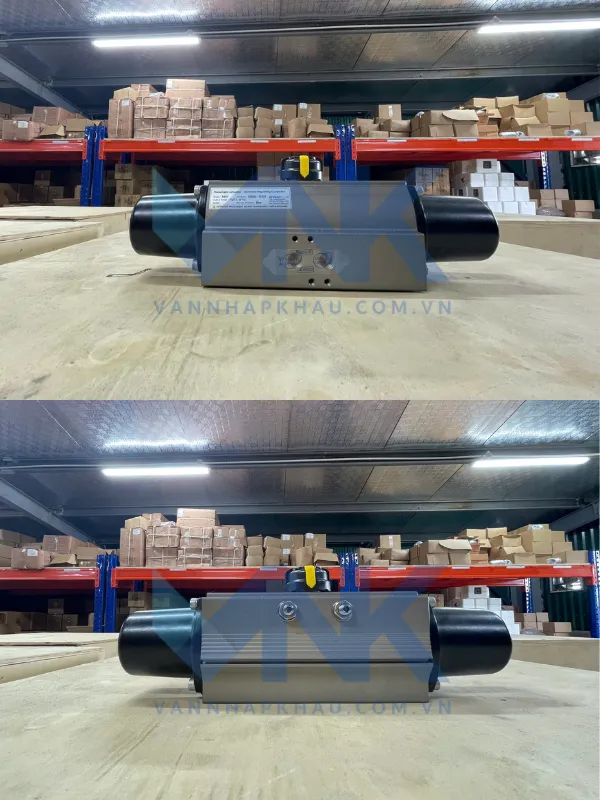

Bộ điều khiển khí nén tác động đơn

Bộ điều khiển điều khiển khí nén tác động đơn được cấu tạo gồm vỏ ngoài bằng hợp kim nhôm, sơn tĩnh điện Epoxy bên ngoài. Bên trong gồm các chi tiết piston, bánh răng, trục, lò xo. Bộ phận lò xo được làm bằng inox chống ăn mòn, bền bỉ. Tiêu chuẩn kháng nước, kháng bụi của bộ khí nén đạt IP67, IP68. Cách thức hoạt động theo 2 dạng ON.OFF hoặc tuyến tính.

Nguyên lý hoạt động

Van bướm khí nén tác động đơn vận hành dựa trên nguyên lý sử dụng áp lực khí nén và lực đàn hồi của lò xo. Cụ thể:

• Khi cấp khí nén vào bộ truyền động, khí nén sẽ được đưa vào bên trong và áp lực khí nén sẽ đẩy piston dịch chuyển, nén lò xo về một phía. Đồng thời lúc này chuyển động tịnh tiến của piston sẽ tạo ra lực momen xoắn tác động lên hệ thống bánh răng và trục van, đĩa van. Kết quả trục van dịch chuyển, xoay đĩa van sang trạng thái mở hoặc đóng.
• Khi ngừng cấp khí nén, không có áp lực khí nén, lò xo bên trong bộ khí sẽ tự động giãn nở về trạng thái ban đầu và đẩy piston về vị trí cũ. Kết quả trục van dịch chuyển kéo theo đĩa van quay về vị trí đóng hoặc mở ban đầu.

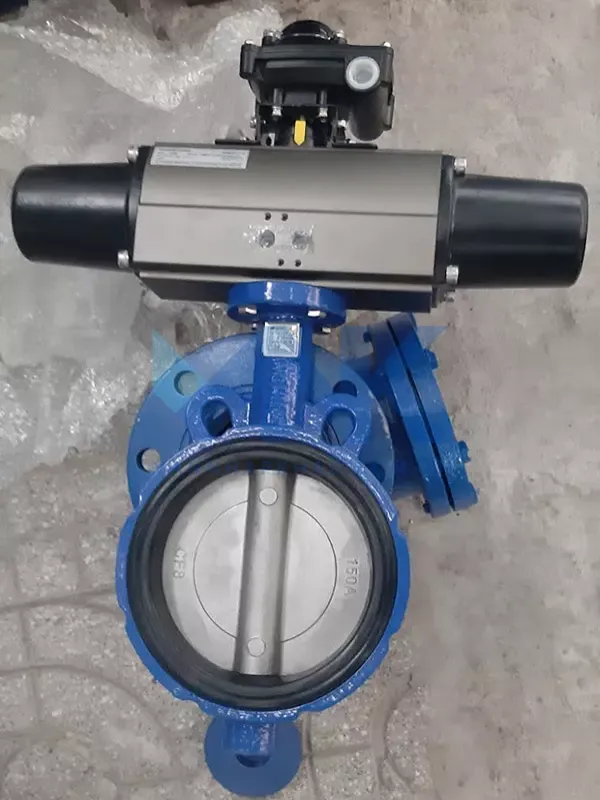

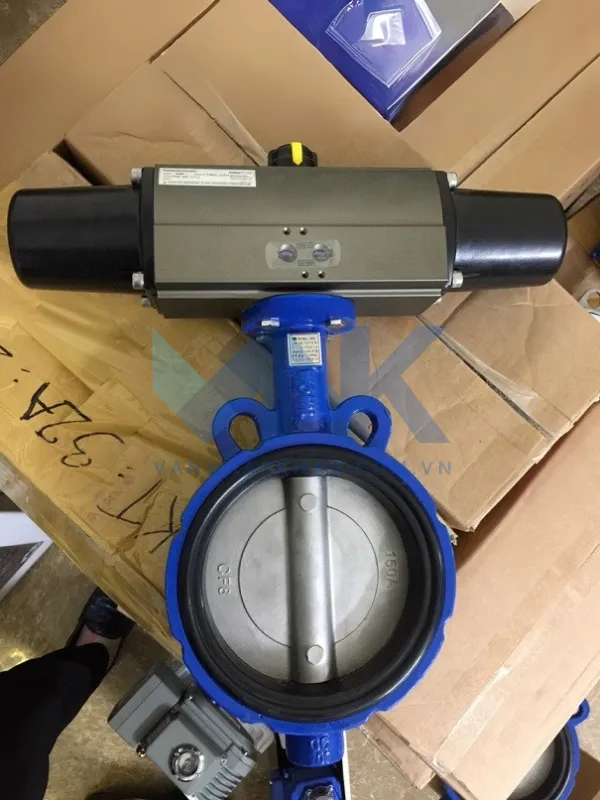

Hình ảnh thực van bướm điều khiển bằng khí nén tác động đơn

Ưu điểm van bướm điều khiển khí nén tác động đơn

✅ Điểm nổi bật nhất của loại van này là khả năng tự động đóng hoặc mở hồi về vị trí ban đầu nhờ bộ phận lò xo khi xảy ra sự cố mất áp khí nén.

✅ Tiết kiệm năng lượng khí nén, tối ưu hóa hiệu suất cho hệ thống vì chỉ cần cấp khí nén cho 1 chiều hoạt động.

✅ Độ bền cơ học cao, giảm ma sát, ít hư hỏng, giảm thiểu chi phí bảo trì dài hạn.

✅ Điều khiển từ xa dễ dàng qua trung tâm điều khiển, cơ chế vận hành tự động hoàn toàn, độ chính xác cao.

✅ Sử dụng nguồn năng lượng khí nén và lò xo phản hồi giúp thao tác đóng mở nhanh chóng, gần như tức thì, đáp ứng tốt hệ thống cần kiểm soát dòng chảy khẩn cấp, đột ngột.

✅ Phù hợp cho hệ thống cần đảm bảo an toàn như: phòng cháy chữa cháy, xử lý hóa chất độc hại, nồi hơi áp suất,…

✅ So với dạng tác động kép kết cấu gọn nhẹ, ít bộ phận chuyển động hơn nên dễ dàng lắp đặt, tiết kiệm không gian và thích hợp cả cho vị trí chật hẹp.

✅ Đa dạng vật liệu như: inox, gang, nhựa hoặc thép và kích thước từ DN50 đến DN800 nên có thể sử dụng được trong nhiều môi trường khác nhau.

✅ Được ứng dụng rộng rãi trong nhiều môi trường lưu chất và hệ thống khác nhau, điển hình như nước, hơi, khí nén, axit, hóa chất,…

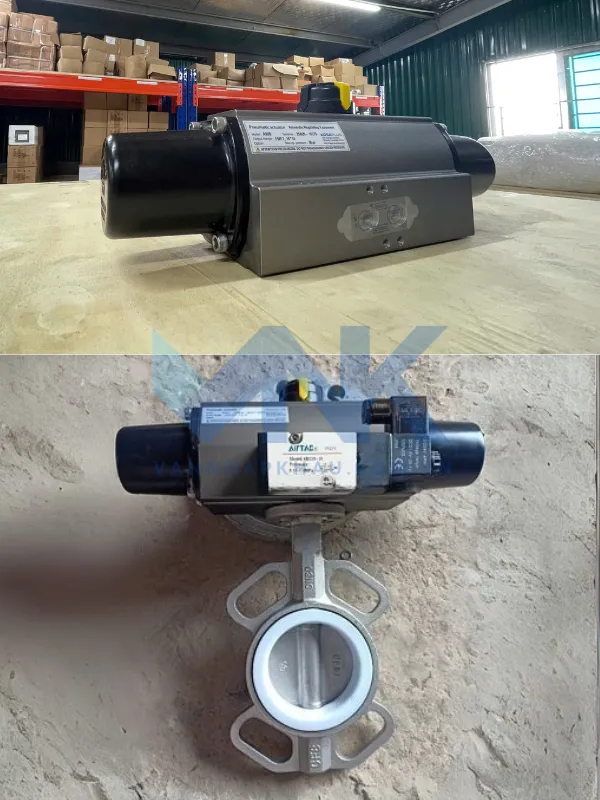

Van bướm điều khiển khí nén tác động đơn sử dụng trong hệ thống nào?

Hiện nay, van bướm khí nén tác động đơn được sử dụng phổ biến trong hệ thống yêu cầu đóng mở nhanh và đảm bảo an toàn trạng thái hoạt động khi xảy ra sự cố mất khí. Dưới đây là một số ứng dụng nổi bật:

• Trong hệ thống xử lý nước sạch, nước thải để đóng/mở tự động các dòng nước đầu vào, đầu ra tại các bể lắng, bể lọc, trạm bơm, hệ thống tách bùn,…
• Trong hệ thống phòng cháy chữa cháy với nhiệm vụ đảm bảo van luôn mở khi cấp khí và tự động đóng khi hệ thống dừng.
• Sử dụng trong các dây chuyền sản xuất, pha trộn hóa chất có tính ăn mòn hoặc độc hại.
• Dùng cho các đường ống dẫn nước, sữa, bia, nước ngọt,… trong dây chuyền tự động sản xuất thực phẩm, đồ uống.
• Trong các hệ thống cấp khí, thông gió, điều hòa không khí công nghiệp.
• Dùng để điều tiết dòng hơi nóng, khí đốt, nhiên liệu trong hệ thống nhiệt của ngành luyện kim, lò hơi, nồi hơi.
• Trong các hệ thống tưới tiêu tự động nông nghiệp, dây chuyền sản xuất, hơi nóng hay các hệ thống sấy khô trong nhà hàng, khách sạn…
• Trong hệ thống sản xuất dược phẩm hoặc các khu công nghiệp sản xuất thiết bị y tế.

Địa chỉ cung cấp van bướm điều khiển khí nén tác động đơn

Sau khi tìm hiểu sản phẩm, nếu quý khách có nhu cầu mua hàng hãy liên hệ ngay với chúng tôi – Van Nhập Khẩu THP với hơn 16 năm kinh nghiệm phân phối van công nghiệp. Tại Việt Nam, chúng tôi tự hào là đơn vị uy tín, cam kết sản phẩm chất lượng, chính hãng, hậu mãi tốt và giá thành hợp lý.

Với dòng van bướm điều khiển khí nén tác động đơn, chúng tôi phân phối độc quyền của các thương hiệu nổi tiếng như Wonil, Kosaplus, Haitima. Sản phẩm đảm bảo có đầy đủ giấy tờ CO, CQ, bảo hành chính hãng từ 12-24 tháng theo cơ chế của nhà sản xuất. Tại kho hàng, chúng tôi luôn lưu sẵn kho số lượng lớn, full kích cỡ, chất liệu để khách hàng tham quan và lựa chọn.

Về giá cả, Van Nhập Khẩu cam kết cạnh tranh nhất thị trường, chiết khấu tốt cho các dự án vì tất cả sản phẩm đều được nhập khẩu trực tiếp, không qua trung gian nên tối ưu được chi phí đầu vào. Để nhận báo giá chính xác, tại thời điểm quan tâm vui lòng liên hệ trực tiếp qua hotline để được đội ngũ nhân viên chuyên nghiệp, có trình độ chuyên môn cao hỗ trợ và hướng dẫn.
