Van bi-van bướm điều khiển khí nén



  • Kích cỡ van bi: DN15 – DN200
  • Kích cỡ van bướm: DN50 – DN800
  • Kiểu tác động: tác động đơn, tác động kép
  • Kết nối với đường ống: lắp ren lắp bích JIS10K – BS – ANSI – DIN
  • Van bướm: Thân gang cánh inox, Inox toàn thân, Gang toàn thân, Nhựa toàn thân
  • Van bi: Inox toàn thân, Gang toàn thân, Nhựa toàn thân
    Áp lực làm việc: PN10, PN16,PN25
  • Hành trình đóng mở: On.OFF hoặc tuyến tính
  • Nhiệt độ MAX: 200 độ C
  • Hãng sản xuất:
  • Van bướm: Samwoo, Wonil, AUT,ARV…
  • Van bi: Bueno, Wonil
  • Đầu khí nén: Kosaplus, Haitima, Sypa, Alohan
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc,Malaysia



Kênh hỗ trợ

Công ty Tuấn Hưng Phát cung cấp van công nghiệp trên toàn quốc. Các dòng sản phẩm Van bướm điều khiển khí nén, Van bi điều khiển khí nén, van bướm – van bi điều khiển điện, van điện từ, van giảm áp, van an toàn, van cổng, van cầu, rọ bơm, khớp nối, đồng hồ điện tử, y lọc, van vi sinh…Phụ kiện đường ống, PCCC. Các vật liệu Inox, Gang, Thép, Đồng, Nhựa. Kiểu lắp bích, hàn, nối ren liên hệ Hotline.

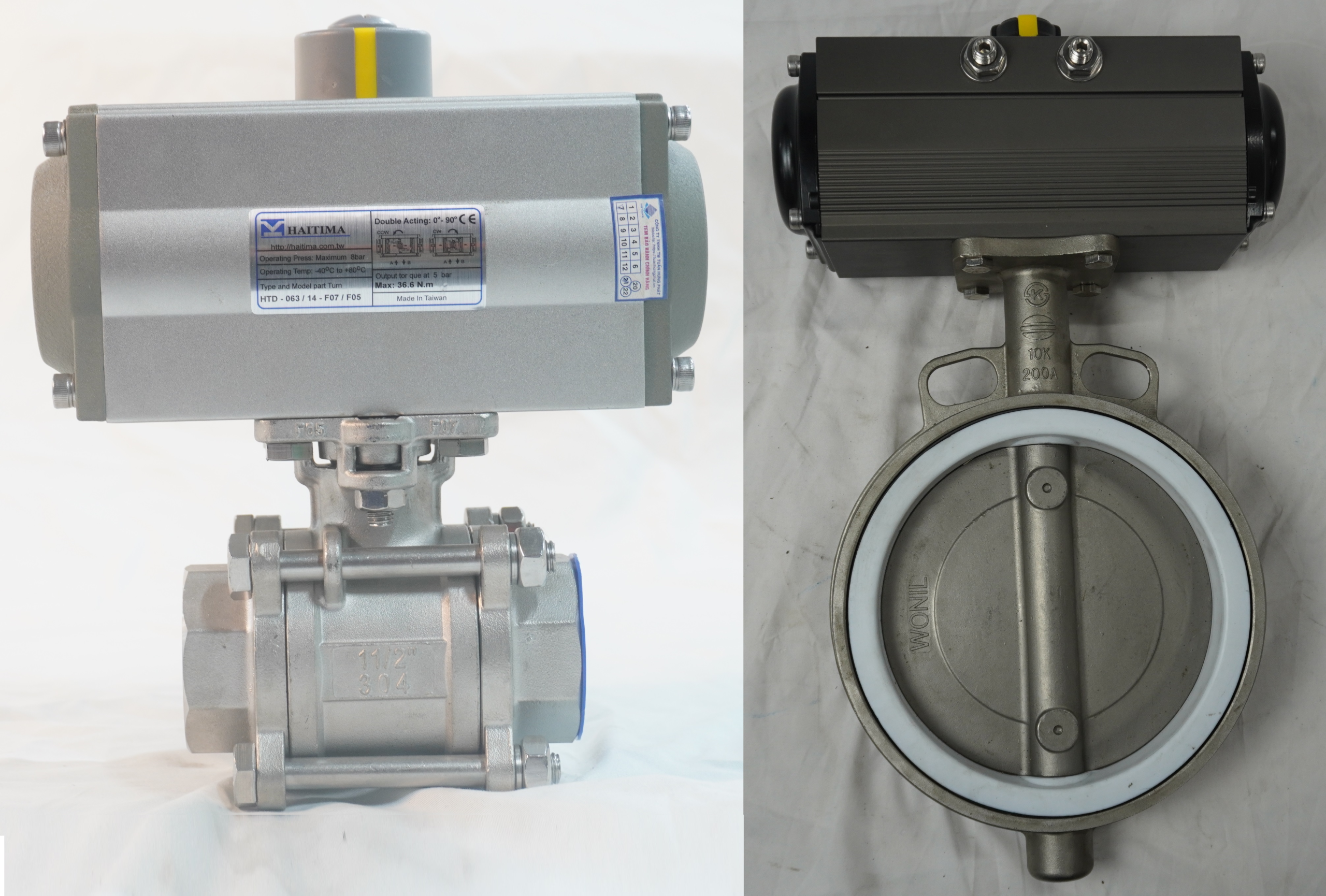

I. Hình ảnh van bi và van bướm điều khiển bằng khí nén

van_bi_van_buom_dieu_khien_khi_nenvan_bi_van_buom_dieu_khien_khi_nen2

van_buom_van_bi_dieu_khien_khi_nenvan_buom_van_bi_khi_nen_dieu_khien

II. Thông số kỹ thuật van bi-van bướm điều khiển khí nén

– Kích cỡ van bi: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500.
– Kích cỡ van bướm: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN800
– Kiểu tác động: tác động đơn, tác động kép,
– Kết nối với đường ống: lắp ren lắp bích JIS10K – BS – ANSI – DIN
– Kết nối với đường ống: lắp ren, lắp bích JIS10K-  BS – ANSI – DIN
– Vật liệu:
+Van bướm: Thân gang cánh inox, Inox toàn thân, Gang toàn thân, Nhựa toàn thân
+ Van bi: Inox toàn thân, Gang toàn thân, Nhựa toàn thân
– Môi trường làm việc: nước, khí, xăng dầu, chất lỏng, hơi, hóa chất
– Tiêu chuẩn chống nước: IP67
– Áp lực làm việc: PN10, PN16,PN25
– Hành trình đóng mở: 90độ, hoặc đóng mở theo góc tuyến tính
– Nhiệt độ MAX: 200 độ C
– Hãng sản xuất:
+Van bướm: Samwoo, Wonil, AUT,ARV…
+ Van bi: Bueno, Wonil
+ Đầu khí nén: Kosaplus, Haitima, Sypa, Alohan
– Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc,Malaysia
– Bảo hành 12  tháng (đổi 1 nếu do lỗi nhà sản xuất)
– Tình trạng hàng hóa: Hàng có sẵn số lượng lớn

III. Cấu tạo và nguyên lý hoạt động van điều khiển khí nén

1. Cấu tạo van bi-van bướm điều khiển khí nén

Cấu tạo van gồm có 2 phần chính theo công thức:

Van bi-van bướm cơ + Bộ điều khiển khí nén = Van bi-Van bướm điều khiển khí nén

*Phần van cơ:

Van cơ bao gồm thân van bướm và thân van bi là bộ phận tiếp xúc trực tiếp và mở/đóng tại cửa van. Bao gồm Van bướm, van bi, van cổng, van cầu

van_bi_van_buom

*Phần bộ điều khiển

Bộ điều khiển là bộ phận tạo ra lực xoắn tác động lên van cơ, giúp van mở/đóng. Nhận nguồn khí nén tạo ra tác động đơn hoặc tác động kép

bo_dieu_khien_khi_nen_han_quoc_dai_loan

2. Nguyên lý hoạt động van bi-van bướm điều khiển khí nén

Khi đưa đường ống khí dẫn vào trong bộ điều khiển khí nén sẽ thông qua một van điện từ (gọi chung là Công tắc Bật/tắt). Khi cho ông khí nén vào lỗ bật thì đường khí sẽ đi vào tác động piston đẩy lò xo xoắn lại làm quay trục gọi là trạng thái mở van. Khi cho ông khí nén vào lỗ tắt sẽ dẫn đường khí đi vòng ra sau đẩy piston xoắn ra làm trục quay ngược lại gọi là trạng thái đóng van liên hệ Hotline.

Video nguyên lý hoạt động van bi điều khiển khí nén:

Video nguyên lý hoạt động van bướm điều khiển khí nén:

 IV. Những dòng van bi-van bướm điều khiển khí nén chúng tôi đang cung cấp hiện nay.

Van bi lắp ren điều khiển khí nén

van_bi_ren_dieu_khien_khi_nen *Thông số kỹ thuật chung:

– Kích thước: DN15, DN20, DN32, DN40, DN50

– Vật liệu: Inox201, 304, 316. NhựaPVC, UPVC

– Kết nối: Lắp ren, hàn nối

– Điều khiển: On/Off hoặc Tuyến tính

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 180 độ C

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bi lắp bích điều khiển khí nén

van_bi_lap_bich_dieu_khien_khi_nen

*Thông số kỹ thuật chung:

– Kích thước: DN50 – DN300

– Vật liệu: Inox201, 304, 316. NhựaPVC, UPVC

– Kết nối: Lắp bích, Mặt bích BS, JIS, DIN

– Điều khiển: On/Off hoặc Tuyến tính

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 180 độ C

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bi nhựa điều khiển khí nén

van_bi_nhua_dieu_khien_khi_nen

*Thông số kỹ thuật chung:

– Kích thước: DN15 – DN200

– Vật liệu: Nhựa PVC, UPVC

– Kết nối: Lắp bích, Lắp ren

– Điều khiển: On/Off hoặc Tuyến tính

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 80 độ C

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bi ba ngã điều khiển khí nén

van_bi_ba_nga_dieu_khien_khi_nen

*Thông số kỹ thuật chung:

– Kích thước: DN15 – DN200

– Vật liệu: Inox

– Kết nối: Lắp bích, Lắp ren, 3 ngã, 3 cửa

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 180 độ C

– Điều khiển: On/Off hoặc Tuyến tính

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bi điều khiển khí nén tuyến tính (Cài đặt chọn góc)

van_bi_tuyen_tinh_dieu_khien_khi_nen

*Thông số kỹ thuật chung:

– Kích thước: DN15 – DN200

– Vật liệu: Inox

– Kết nối: Lắp bích, Lắp ren, 3 ngã, 3 thân

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 180 độ C

– Điều khiển: Tuyến tính

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bướm điều khiển khí nén

van_buom_dieu_khien_khi_nen

*Thông số kỹ thuật chung:

– Kích thước: DN50 – DN800

– Vật liệu: Thân gang cánh inox

– Kết nối: Lắp bích

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 180 độ C

– Điều khiển: On/Off hoặc Tuyến tính

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bướm nhựa điều khiển khí nén

van_buom_nhua_dieu_khien_khi_nen

*Thông số kỹ thuật chung:

– Kích thước: DN50 – DN800

– Vật liệu: Nhựa PVC, UPVC

– Kết nối: Lắp bích

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 80 độ C

– Điều khiển: On/Off hoặc Tuyến tính

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bướm điều khiển khí nén toàn thân inox

van_buom_inox_dieu_khien_khi_nen

*Thông số kỹ thuật chung:

– Kích thước: DN50 – DN800

– Vật liệu: Inox

– Kết nối: Lắp bích

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 180 độ C

– Điều khiển: On/Off hoặc Tuyến tính

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bướm điều khiển khí nén tuyến tính

van_buom_dieu_khien_khi_nen_tuyen_tinh

*Thông số kỹ thuật chung:

– Kích thước: DN50 – DN800

– Vật liệu: Inox, gang

– Kết nối: Lắp bích

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 180 độ C

– Điều khiển: Tuyến tính

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành: 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bướm hai mặt bích điều khiển khí nén

van_buom_dieu_khien_khi_nen_hai_mat_bich

*Thông số kỹ thuật chung:

– Kích thước: DN50 – DN800

– Vật liệu: Inox, gang

– Kết nối: Lắp bích

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 180 độ C

– Điều khiển: Tuyến tính, On/Off

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành: 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

Van bướm vi sinh điều khiển khí nén

van_buom_vi_sinh_dieu_khien_khi_nen

*Thông số kỹ thuật chung:

– Kích thước: DN20 – DN100

– Vật liệu: Inox304, 316

– Kết nối: Lắp bích

– Môi trường: Nước, hóa chất, xăng dầu, hơi khí

– Nhiệt độ: -5 độ C – 200 độ C

– Điều khiển: Tuyến tính

– ÁP lực MAX: PN10 – 16 -25

– Hãng: Haitima, Kosaplus

– Xuất xứ: Korea, Taiwan

– Bảo hành: 12 tháng ( 1 đổi 1 lỗi nhà SX)

– Tình trạng: Hàng có sẵn số lượng lớn

* Để mua và lựa chọn sản phẩm xin mời xem qua: Van  điều khiển khí nén

Chất liệu

Đồng, Gang, Inox, Nhựa

Thương hiệu

Haitima, KosaPlus

Xuất xứ

Đài Loan, Hàn Quốc
