Van xiên khí nén ODE

1. Tìm hiểu van xiên khí nén ODE

Van xiên khí nén hay còn gọi là Van Y xiên khí nén là thiết bị hoạt động nhờ vào tác động lực khí nén. Giúp Pistong hoạt động cho van đóng mở.

Van xiên khí nén là thiết bị được thiết kế chịu được áp lực cao. Cấu tạo thân van làm từ inox304 – 316 hoạt động trong môi trường hóa chất, hơi nóng, khí gas. Đây là thiết bị được đưa khí nên kiểu tác động đơn, dạng lò xo tự động phản hồi. Van xiên khí nén thường nằm ở vị trí thường đóng, khi cấp khí van sẽ mở và khi dừng cấp van sẽ tự động đóng.

Van Y xiên khí nén ODE là dạng van góc khí nén. Thân inox316 chịu được áp lực PN25. Khí nén 4 – 8 bar. Đây loại van được sản xuất tại Italy do hãng ODE cung cấp, chất lượng cao, tiêu chuẩn Châu Âu phù hợp với hệ thống tại Việt Nam.

Van Y xiên khí nén ODE có 2 kiểu lắp với đường ống là lắp ren cho hệ thống đường ống từ DN15, DN20, DN25, DN32, DN40, DN50, lắp bích cho hệ thống đường ống từ DN50, DN65, DN80, DN100.

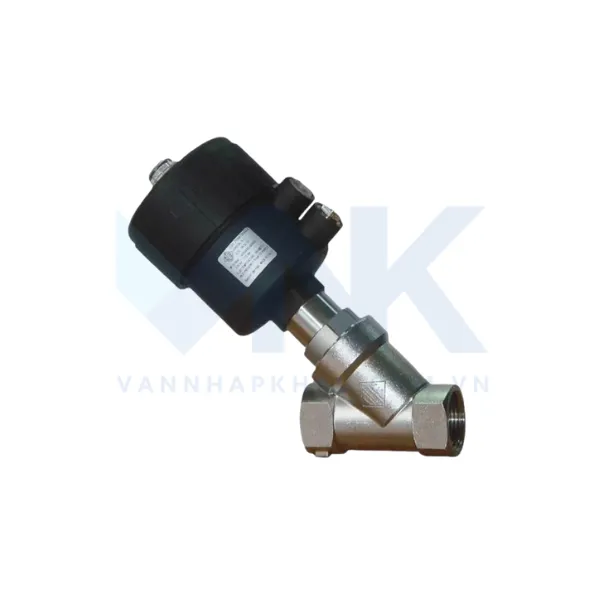

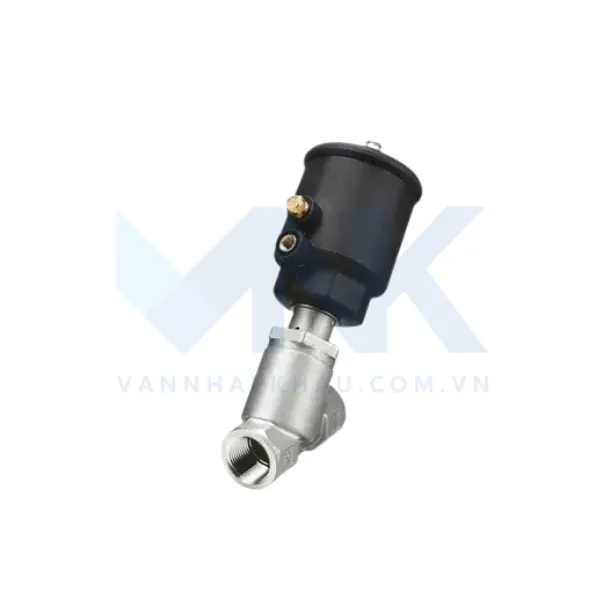

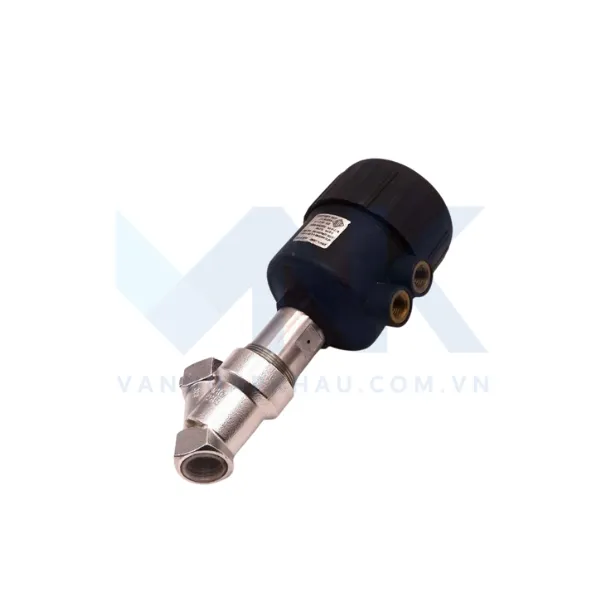

2. Hình ảnh van xiên khí nén ODE

3. Thông số kỹ thuật và catalogue van y xiên khí nén ODE

*THÔNG SỐ KỸ THUẬT:

– Model:
+ DN15: 21IA4T15GC2
+ DN20: 21IA4T20GC2
+ DN25: 21IA4T25GC2
+ DN32: 21IA4T32GC2
+ DN40: 21IA4T40GC2
+ DN50: 21IA4T50GC2
– Kích thước: DN15 – DN100
– Vật liệu: Inox316
– Gioăng: Teflon
– Nhiệt độ: 180 độ C
– Áp lực: PN16, PN25, PN40
– Kiểu lắp: Ren – Bích
– Hãng: ODE
– Xuất xứ: Italy
– Bảo hành 12 tháng
– Tính trạng có sẵn

*CATALOGUE:

4. Hướng dẫn lắp đặt và bảo dưỡng van xiên điều khiển khí nén

– Trước khi lắp đặt cần đặt van xiên khí nén ở trong nhà, nơi khô và thoáng.
– Kiểm tra và bịt kín 2 đầu khí nén,  2 đầu lắp với đường ống.
– Bọc cẩn thân và kiểm tra định kỳ nếu để van thời gian dài không hoạt động.
– Trước khí lắp đặt cần kiểm tra thông số kỹ thuật trên và hệ thống đường ống có phù đật yêu cầu và điều kiện lắp đặt không.
– Lau sạch các bộ phận cấp khí nén và kiểm tra nôi lắp có vướng vật cản không.
– Trước khi lắp cần TEST van chạt thử, kiểm tra các vị trí nối ren.
– Kiểm tra áp suất khí đưa vào đã đủ kiện chưa.
– Nên bôi trơn bảo dưỡng các vị trí hở bên ngoài khi hoạt động môi trường hóa chất.
