Van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển khí nén là dòng van bi có phần thân được thiết kế đặc biệt dạng 3 ngã chữ T hoặc chữ L. Về cơ chế vận hành sử dụng bộ truyền động khí nén nên hoàn toàn tự động với độ chính xác cao, an toàn và thời gian đóng mở nhanh chóng. Để hiểu rõ hơn về dòng van này hãy cùng chúng tôi tìm hiểu trong bài viết dưới đây.

Tìm hiểu van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển khí nén là dòng sản phẩm van bi khí nén được thiết kế thân van dạng 3 ngã và phần điều khiển là bộ truyền động khí nén. Với chức năng đóng mở hoặc điều tiết dòng chảy lưu chất và cơ chế vận hành hoàn toàn tự động khi cấp nguồn khí nén, không cần con người thao tác thủ công như dạng truyền thống.

Hiện nay, van bi 3 ngã khí nén được ứng dụng chủ yếu trong hệ thống tự động hóa yêu cầu chuyển hướng, pha trộn hoặc phân chia dòng chảy. Nhờ kết cấu van dạng 3 ngã chữ L hoặc chữ T cho phép lưu thông 2 cửa hoặc cả 3 cửa. Một số ứng dụng điển hình có thể kể đến như ngành thực phẩm, cấp thoát nước, hơi nóng, khí nén…

Thông số kỹ thuật van bi khí nén 3 ngã

Cấu tạo van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển bằng khí nén được cấu tạo từ 2 bộ phận chính gồm có: bộ điều khiển khí nén và phần van bi.

Bộ điều khiển khí nén

Là bộ phận điều khiển quá trình đóng mở hoặc định hướng dòng chảy qua van. Thiết kế vỏ ngoài bằng hợp kim nhôm có sơn Epoxy tĩnh điện. Phần bên trong bộ khí nén gồm các chi tiết: piston, lò xo (dạng tác động đơn), trục truyền động, cổng khí cấp, bộ tuyến tính (nếu có), công tắc hành trình, bộ lọc khí nén… Kết cấu bộ khí nén dạng tác động đơn hoặc tác động kép; cách thức hoạt động ON/OFF, tuyến tính và tiêu chuẩn IP kháng nước kháng bụi đạt IP67, IP68.

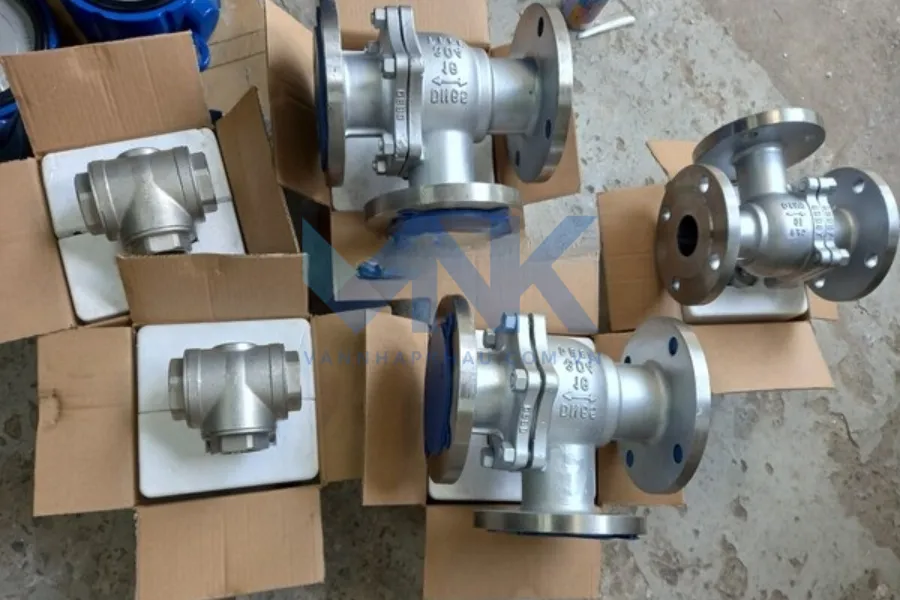

Thân van bi

Thân van bi được làm từ nhiều chất liệu khác nhau như inox, gang, đồng, nhựa tùy theo môi trường lưu chất. Bi van có dạng hình tròn, chất liệu inox được đục lỗ xuyên tâm ở giữa và có khoét theo hình chữ T cho lưu chất đi qua 2 cửa, đóng 1 cửa hoặc chữ L cho lưu thông cả 3 cửa để điều hướng dòng chảy. Thân van lắp đặt với đường ống thông qua kiểu kết nối lắp ren, lắp bích….

Các loại van bi 3 ngã điều khiển khí nén

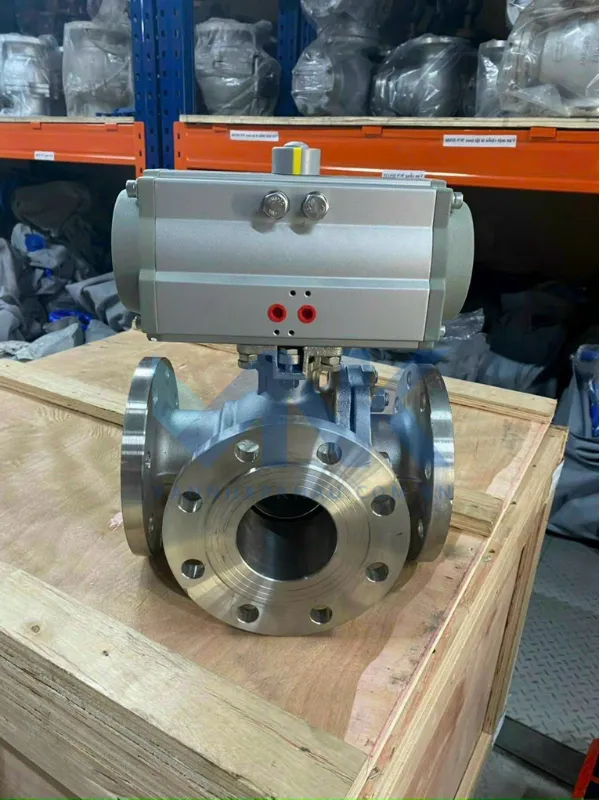

Van bi 3 ngã khí nén lắp bích

Đây là loại van được chế tạo kiểu kết nối dạng lắp bích và được đúc liền trên thân van theo nhiều tiêu chuẩn JIS, BS, DIN, ANSI. Ưu điểm kết nối chắc chắn, độ kín cao, dễ bảo trì và thay thế. Phù hợp cho hệ thống chịu lực và rung động mạnh. Bộ khí nén vận hành tự động, độ chính xác cao, tiêu chuẩn IP đạt IP67, IP68. Hệ thống ứng dụng phổ biến có áp suất cao, lưu lượng và quy mô lớn như nước, dầu khí, khí nén, hóa chất…

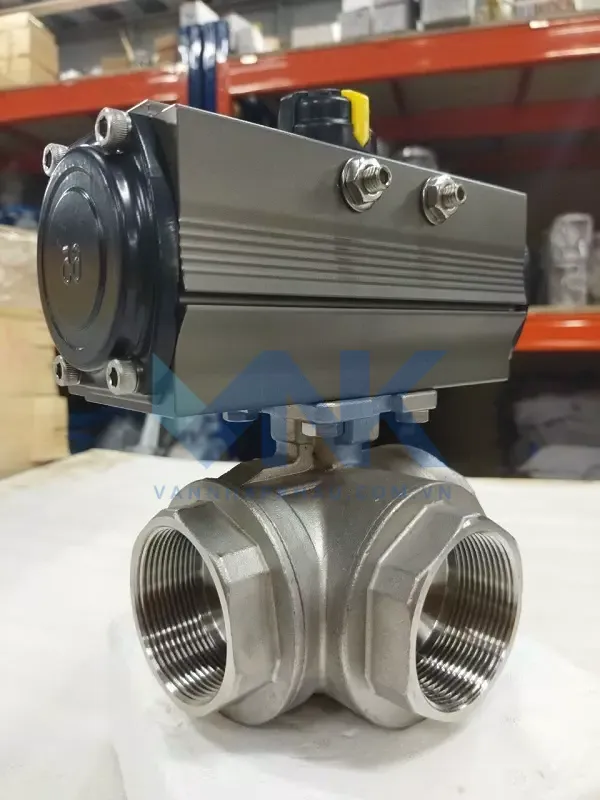

Van bi khí nén 3 ngã lắp ren

Van bi 3 ngã khí nén lắp ren sẽ được kết nối dạng lắp ren trong hoặc ren ngoài với đường ống và được sản xuất kích cỡ nhỏ. Ưu điểm lắp đặt nhanh, dễ thay thế, tiết kiệm chi phí  và phù hợp cho hệ thống đường ống nhỏ. Theo đó, loại van này thường được ứng dụng chủ yếu trong hệ thống nhỏ gọn và có điều kiện áp suất trung bình như cấp thoát nước sinh hoạt, khí nén, hơi nóng tại các nhà máy quy mô nhỏ…

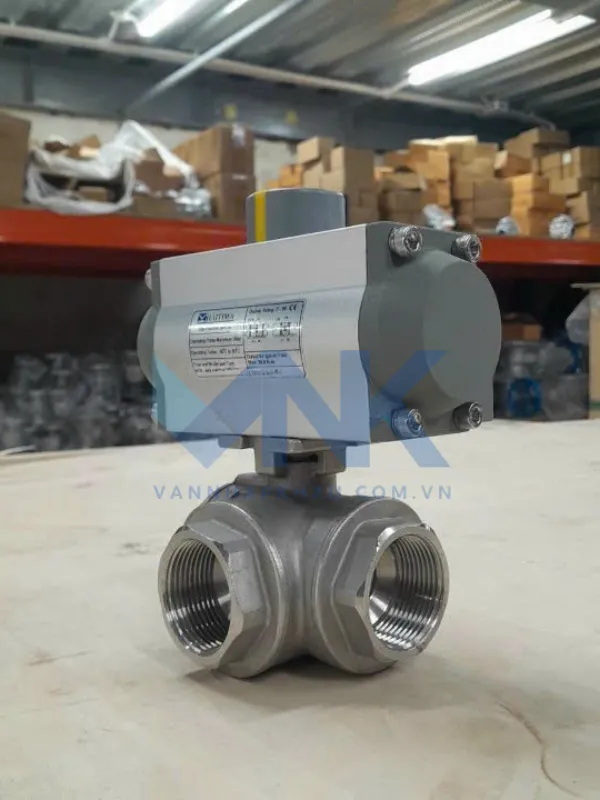

Van bi inox 3 ngã điều khiển khí nén

Sản phẩm có thân van, trục van, bi van được làm bằng inox 316 hoặc inox 304 có đặc tính bền bỉ, chống ăn mòn tốt, vận hành ổn định trong điều kiện khắc nghiệt. Hệ thống ứng dụng rộng rãi, hầu như có mặt trong các lĩnh vực, môi trường lưu chất: nước, hơi nóng, khí nén, hóa chất… Tuy nhiên, về giá thành van bi 3 ngã khí nén inox so với các vật liệu khác tương đối cao.

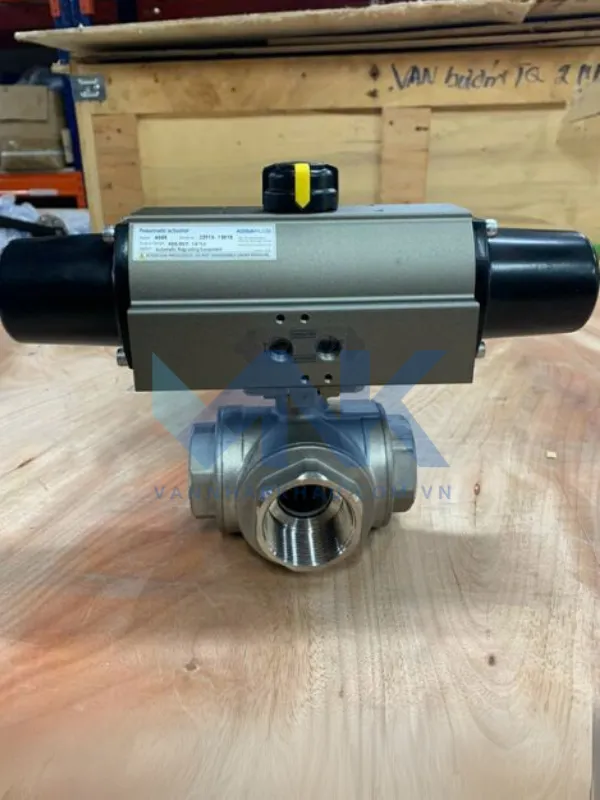

Van bi 3 ngã điều khiển khí nén tác động đơn

Van được thiết kế bộ điều khiển khí nén dạng tác động đơn chỉ cần cấp khí 1 lần ở chu trình mở, chu trình đóng sẽ được thực hiện bởi bộ phận lò xo đàn hồi bên trong. Ưu điểm an toàn khi xảy ra sự cố, tiết kiệm năng lượng khí nén vì chỉ sử dụng trong 1 chu trình hoạt động. Hệ thống ứng dụng phổ biến có khả năng tự động đóng khi mất khí, yêu cầu cao về mức độ an toàn.

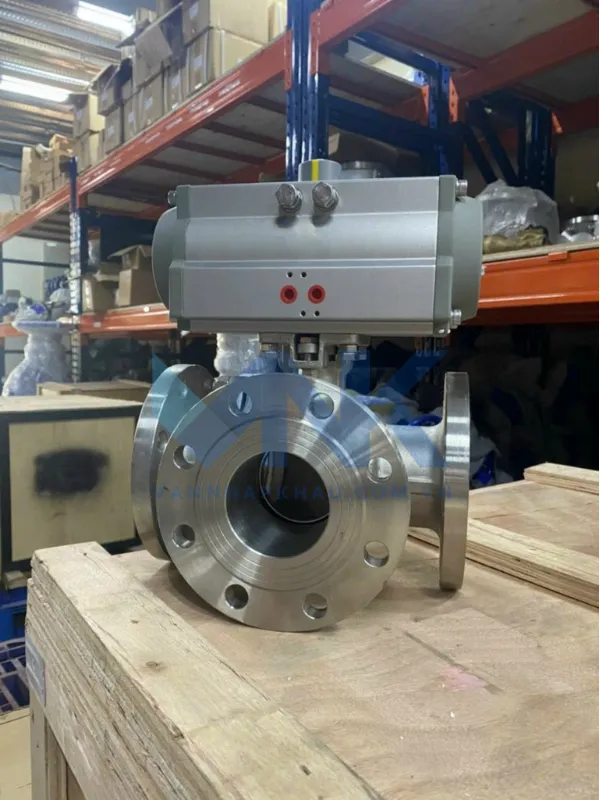

Van bi 3 ngã điều khiển khí nén tác động kép

Van bi 3 ngã khí nén tác động kép được thiết kế bộ truyền động khí nén dạng tác động kép, khi hoạt động cần cấp khí nén ở cả 2 chu trình đóng và mở. Ưu điểm điều khiển ổn định, tốc độ phản hồi nhanh, tuổi thọ dài khi vận hành liên tục. Do đó, phù hợp với hệ thống cần vận hành liên tục và yêu cầu độ chính xác cao. Ngoài ra, về giá thành so với dạng tác động đơn cao hơn.

Tính ứng dụng thực tế của van bi 3 ngã điều khiển khí nén

Như đã giới thiệu từ đầu, ball valve 3 ngã điều khiển khí nén có thiết kế thân 3 ngã đặc biệt nên được ứng dụng chủ yếu trong hệ thống yêu cầu chuyển hướng, phân chia dòng chảy. Dưới đây là ứng dụng cụ thể:

• Trong nhà máy xử lý nước, trạm bơm, bể lọc, khu công nghiệp xử lý nước thải, chức năng được dùng để kiểm soát, phân phối dòng nước thô, nước sạch hoặc nước sau xử lý giữa các bể chứa, ống dẫn.
• Trong nhà máy hóa chất, lọc dầu, sản xuất dung môi, chế biến axit – bazơ yêu cầu điều khiển tự động từ xa.
• Dây chuyền sản xuất thuốc, thiết bị chiết rót, hệ thống tiệt trùng hơi nước.
• Trong hệ thống tuần hoàn nhiệt, điều khiển van hơi trong nhà máy điện để chuyển hướng lưu chất đến các vị trí cần thiết.
• Trong ngành chế biến thực phẩm, đồ uống để pha trộn các nguyên liệu như sữa, nước ép, gia vị, nước đường…
• Trong hệ thống HVAC điều hòa không khí công nghiệp.
• Trong ngành dệt nhuộm giúp kiểm soát lưu lượng chính xác.

Địa chỉ cung cấp van bi 3 ngã điều khiển khí nén uy tín, giá rẻ

Trên thị trường hiện nay, Van Nhập Khẩu THP là một trong những địa chỉ được nhiều khách hàng tin tưởng lựa chọn và đánh giá cao. Bởi chúng tôi đã có hơn 16 năm kinh nghiệm trong cung cấp các loại van công nghiệp, là đơn vị phân phối độc quyền của nhiều thương hiệu lớn và là đối tác của nhiều doanh nghiệp có tên tuổi như Samsung, Vinfast, Lg…

Đến với Van Nhập Khẩu quý khách sẽ được cam kết cung cấp các sản phẩm van bi 3 ngã điều khiển khí nén có chất lượng tốt, giá thành phù hợp với nhu cầu sử dụng. Khi mua sản phẩm, quý khách sẽ được hưởng những ưu đãi sau:

✅ Các sản phẩm chính hãng 100%, uy tín từ những thương hiệu Haitima – Taiwan, KosaPlus – Hàn Quốc.

✅ Giá thành sản phẩm đảm bảo ưu đãi nhất.

✅ Chính sách bảo hành lên đến 24 tháng.

✅ Hỗ trợ lắp đặt, vận chuyển và hình thức thanh toán linh động.

✅ Cung cấp các giấy tờ chứng nhận và kiểm định.

✅ Với diện tích kho lớn nên luôn lưu sẵn kho số lượng lớn, đa dạng chất liệu và kích thước…

Để mua được sản phẩm cũng như nhận được sự tư vấn nhiệt tình từ đội ngũ nhân viên, quý khách có thể liên hệ với chúng tôi qua Hotline để được báo giá nhanh chóng.
