Van bi khí nén kèm công tắc giám sát là dòng van tích hợp khả năng đóng mở bằng khí nén nhanh chóng và cho phép phản hồi trạng thái vận hành thông qua công tắc giám sát. Theo đó giúp nâng cao hiệu quả vận hành, đảm bảo an toàn trong điều kiện làm việc khắc nghiệt. Vậy van bi khí nén kèm công tắc giám sát có cấu tạo gì đặc biệt, ưu điểm ra sao và ứng dụng trong những lĩnh vực nào? Hãy cùng chúng tôi tìm hiểu chi tiết trong nội dung dưới đây.
Van bi khí nén kèm công tắc giám sát là gì

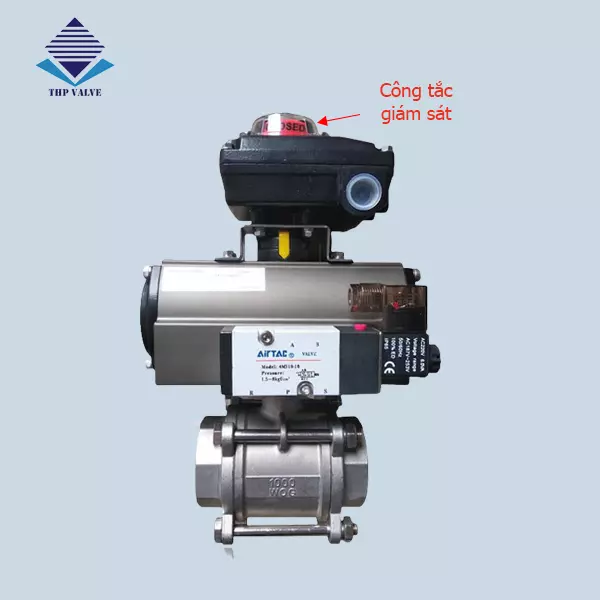

Van bi điều khiển khí nén kèm công tắc giám sát là loại van bi khí nén được thiết kế kết hợp giữa thân van bi cơ với bộ điều khiển khí nén. Điểm đặc biệt là được tích hợp thêm công tắc giám sát hành trình (limit switch box) gắn với bộ khí nén để giám sát và phản hồi trạng thái đóng/mở của van về hệ thống điều khiển trung tâm. Khi van vận hành, người dùng hoàn toàn có thể quan sát trực tiếp trạng thái trên mắt báo của công tắc, nếu hiển thị CLOSE van đóng, OPEN van mở.
Van bi khí nén kèm công tắc giám sát được chế tạo từ đa dạng vật liệu inox, gang, nhựa, thép…Bộ điều khiển khí nén vỏ ngoài hợp kim nhôm, sơn tĩnh điện Epoxy, tiêu chuẩn kháng nước, kháng bụi IP67. Cơ chế vận hành van hoàn toàn tự động nhờ bộ điều khiển khí nén, chỉ cần cần nguồn khí nén phù hợp, trục van sẽ tác động làm bi van dịch chuyển đóng, mở và gửi tín hiệu về trung tâm điều khiển hoặc hiển thị lên mắt báo của công tắc giám sát.
Thông số kỹ thuật khí nén kèm công tắc
Kích cỡ | DN15 – DN200 |
Chất liệu | Inox , gang, thép chịu nhiệt |
Gioăng làm kín | PTFE, EPDM |
Cách thức hoạt động | Tuyến tính, ON/OFF |
Bộ điều khiển khí nén | Dạng tác động kép, tác động đơn |
Áp lực làm việc | PN16 |
Nhiệt độ làm việc | -10°C ~ 200°C |
Áp khí nén đóng mở | 3-8 bar |
Kiểu kết nối | Lắp bích, lắp ren, hàn |
Tiêu chuẩn kết nối | JIS, BS, DIN, ANSI |
Dạng van | 3 ngã, 2 ngã, 3 thân, 2 thân |
Môi trường ứng dụng | Nước, hơi, khí nén có điều kiện nhiệt độ cao |
Xuất xứ | Hàn Quốc, Đài Loan, Nhật Bản |

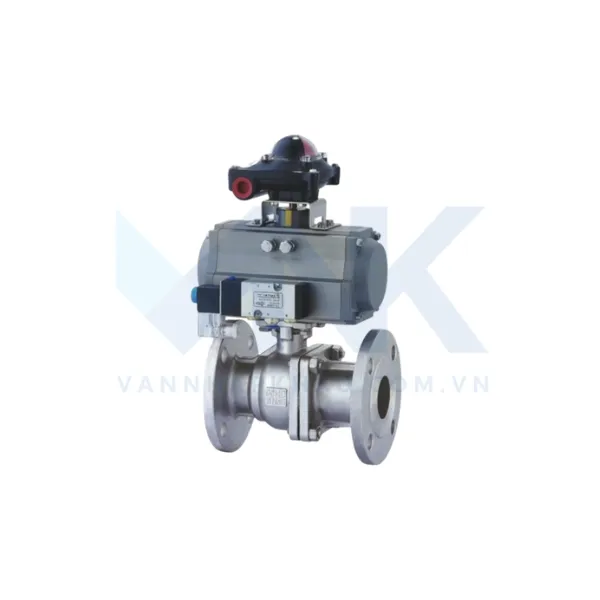

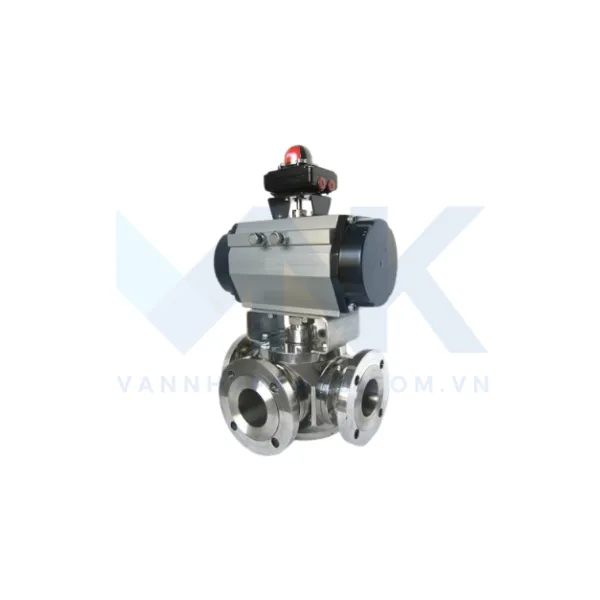

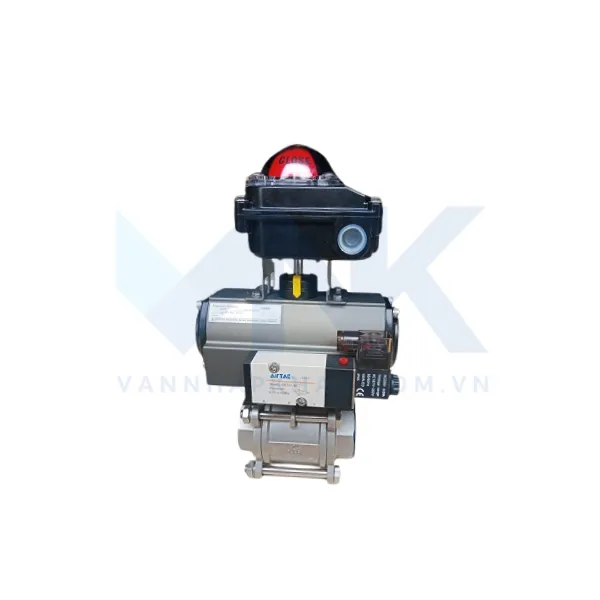

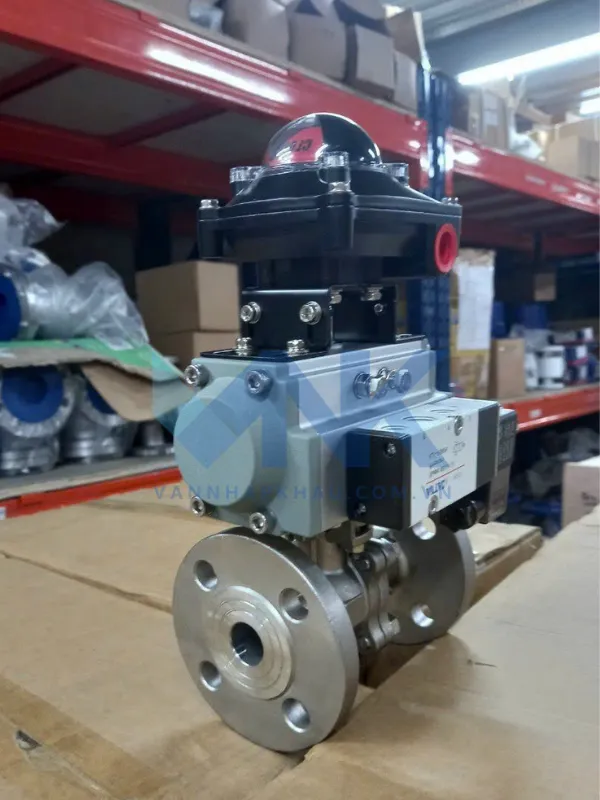

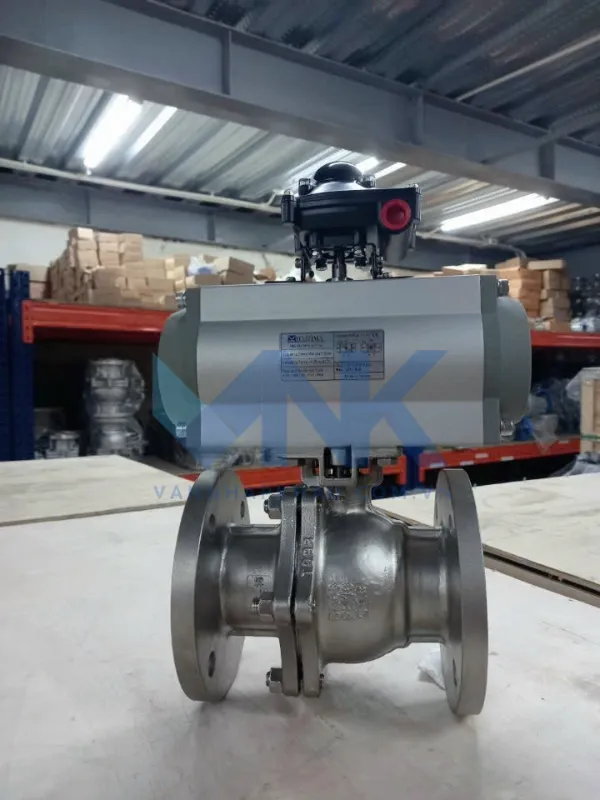

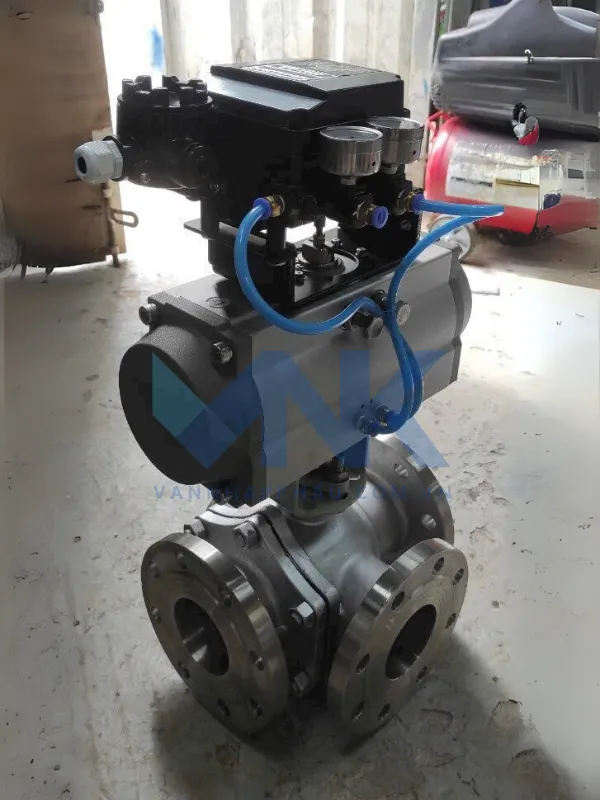

Hình ảnh van bi khí nén kèm công tắc giám sát thực tế
Ưu, nhược điểm của van bi khí nén kèm công tắc
Ưu điểm
- Được chế tạo từ nhiều chất liệu khác nhau như inox, gang, nhựa, thép chống ăn mòn tốt, chịu nhiệt độ cao, áp lực lớn và phù hợp được với nhiều kiểu hệ thống khác nhau trên thị trường.
- Sử dụng bộ điều khiển khí nén giúp cho van có độ đóng hoặc mở theo góc có độ chính xác cao, thời gian đóng mở nhanh, trung bình 1-3 giây cho 1 chu trình.
- Công tắc giám sát giúp theo dõi chính xác trạng thái mở hoặc đóng của van từ xa thông qua tín hiệu phản hồi. Hoặc cũng có thể quan sát trực tiếp bằng mắt thường nhờ mắt báo giám sát của công tắc.
- Vận hành tự động, ổn định, độ an toàn cao nhất là trong môi trường dễ cháy nổ, độc hại, hoặc nơi con người không thể tiếp cận để quan sát trực tiếp.
- Nhờ việc quan sát trực tiếp trạng thái đóng mở còn giúp người vận hành tránh các sự cố như mở sai thời điểm, đóng không hết hành trình, hay rò rỉ dòng chảy.
- Kích thước từ DN15 – DN200 và kiểu dáng lắp đặt lắp ren, lắp bích phù hợp với nhiều hệ thống đường ống sẵn có.
- Dễ dàng tích hợp vào các hệ thống điều khiển trung tâm và có thể dùng để báo đèn, hú còi, hiển thị trên màn hình giám sát hoặc gửi cảnh báo khi van hoạt động bất thường.
Nhược điểm
- Dòng van bi không có kích thước lớn hơn DN300. Và nếu người dùng cần kích thước to thì cần phải đặt trước.
- Chi phí đầu tư ban đầu đắt hơn dạng van bi khí nén thông thường không có công tắc giám sát vì cần lắp thêm phụ kiện, dây tín hiệu…
- Yêu cầu kỹ thuật đấu nối và cài đặt vì nếu đấu sai có thể dẫn đến tín hiệu sai lệch, báo nhầm trạng thái hoặc không hoạt động.
- Khi hoạt động cần đồng thời nguồn khí nén và nguồn điện nên yêu cầu hệ thống lắp đặt cần đảm bảo 2 nguồn cấp đồng bộ.
Van bi điều khiển khí nén kèm công tắc giám sát được dùng ở đâu?
Van bi khí nén kèm công tắc giám sát được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp với nhiệm vụ không chỉ điều khiển dòng chảy tự động bằng khí nén mà còn giúp giám sát trạng thái đóng/mở của van từ xa. Dưới đây là những lĩnh vực và hệ thống phổ biến:
- Được lắp đặt và sử dụng trong các nhà máy xử lý nước hoặc trong hệ thống nước thải.
- Được sử dụng trong các trạm cung cấp nước ở khu dân cư hoặc các nhà cao tầng.
- Ứng dụng trong hệ thống của nhà máy có dây chuyền chế biến sản phẩm thực phẩm, dược phẩm.
- Ứng dụng trong nhà máy sản xuất rượu, bia và nước giải khát.
- Lắp đặt và sử ứng dụng trong hệ thống đường ống khí, gas.
- Trong ngành dầu khí – hóa dầu – lọc hóa dầu
- Trong ngành dệt nhuộm, giấy, in ấn để kiểm soát dòng hơi, nước nóng, hóa chất nhuộm trong các máy sấy, máy nhuộm.
- Dùng trong các dây chuyền đóng gói, máy ép nhiệt, bồn trộn, thiết bị gia nhiệt.
- Trong hệ thống PCCC để kiểm soát đóng/mở nước, bọt khí hoặc khí CO₂.
- Trong ngành năng lượng, điện lực, năng lượng tái tạo.
Báo giá van bi khí nén kèm công tắc giám sát chính hãng
Hiện nay, trên thị trường có rất nhiều đơn vị cung cấp van bi khí nén kèm công tắc giám sát với nhiều mức giá chênh lệch nhau từ thấp đến cao. Tùy thuộc vào chất lượng sản phẩm, xuất xứ, thương hiệu, cấu hình van, bộ điều khiển khí nén và đơn vị phân phối mà giá thành có thể dao động từ vài trăm nghìn đến vài triệu.
Và quan trọng, để đảm bảo có được sản phẩm chính hãng, chất lượng, giá thành hợp lý, đáp ứng tốt nhất nhu cầu khách hàng cần phải mua ở đơn vị uy tín, có tên tuổi. Điển hình như Van Nhập Khẩu – đơn vị có hơn 16 năm kinh nghiêm trong lĩnh vực nhập khẩu và phân phối van công nghiệp, trong đó có van bi khí nén kèm công tắc giám sát.
Khi mua hàng tại Van Nhập Khẩu khách hàng sẽ được cam kết:
✅ Hàng chính hãng 100%, đầy đủ CO, CQ, catalogue.
✅ Tư vấn kỹ thuật chuyên sâu, đội ngũ nhân viên chuyên nghiệp, có trình độ.
✅ Sẵn kho đa dạng mẫu mã, kích cỡ, chủng loại.
✅ Chính sách bảo hành minh bạch theo cơ chế của nhà sản xuất.
✅ Giao hàng toàn quốc, nhanh chóng.
✅ Giá thành cạnh tranh, có chiết khấu tốt cho đại lý, công trình.
Tuy nhiên, về báo giá chính xác sản phẩm, tại thời điểm quan tâm quý khách vui lòng liên hệ trực tiếp qua hotline để được nhân viên tư vấn, hỗ trợ. Vì mỗi thời điểm nhập hàng, kích cỡ, thương hiệu xuất xứ sẽ có sự chênh lệch nhau, không có mức giá cố định cho bất kỳ một sản phẩm nào. Nhưng Van Nhập Khẩu cam kết đưa ra mức giá hợp lý nhất, chất lượng sản phẩm tốt nhất và dịch vụ khách hàng tối ưu nhất cho khách hàng.
