Van bi điều khiển khí nén tác động đơn là loại van sử dụng bộ điều khiển khí nén tác động đơn, chỉ cần cấp khí nén 1 lần và lò xo đàn hồi sẽ tự động đóng, mở van khi ngừng cấp khí. Vậy loại van bi điều khiển khí nén tác động đơn có cấu tạo như thế nào/ Nguyên lý hoạt động có gì đặc biệt và có khác gì so với dòng van tác động kép? Hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây.
Van bi điều khiển khí nén tác động đơn là gì?
Van bi điều khiển khí nén tác động đơn là loại van bi khí nén có bộ điều khiển khí nén được sản xuất theo dạng tác động đơn, có bộ phận lò xo bên trong và khi vận hành van chỉ cần cấp khi 1 lần. Hiểu một cách đơn giản, van vận hành tự động, khi cần mở van cần cấp khí nén cho bộ điều khiển, khi đóng van chỉ cần ngắt khí nén, lực đàn hồi của lò xo sẽ đưa bi van về vị trí đóng, ngăn lưu chất đi qua.
So với dạng tác động đơn, van bi khí nén tác động kép có giá thành cao hơn, thiết kế phức tạp hơn vì có thêm lò xo. Nhưng lại có lợi thế vượt trội giúp tiết kiệm năng lượng khí nén, chỉ sử dụng khí nén 1 chiều. Đặc biệt đáp ứng tốt hệ thống cần tự động đóng/mở khi mất khí nén, có thể hồi về trạng thái ban đầu nhờ lò xo, không phụ thuộc hoàn toàn vào khí nén.
Về cấu tạo van, tương tự các loại van bi khí nén khác, gồm 2 bộ phận: thân van bi bằng inox, gang, nhựa và bộ điều khiển khí nén tác động đơn. Chức năng chính được dùng để kiểm soát sự đóng – mở hoặc điều tiết dòng chảy lưu chất di chuyển ở bên trong đường ống. Hệ thống ứng dụng phổ biến xử lý nước đa dụng, dây chuyền sản xuất thực phẩm, đồ uống hoặc rượu bia…
Thông số kỹ thuật van bi khí nén tác động đơn
Kích cỡ | DN15 – DN500 |
Chất liệu | Inox , gang, thép |
Gioăng làm kín | PTFE, EPDM |
Cách thức hoạt động | ON/OFF, tuyến tính |
Bộ điều khiển khí nén | Tác động đơn có lò xo |
Áp lực làm việc | PN16 |
Nhiệt độ làm việc | -20°C ~ 200°C |
Áp khí nén đóng mở | 3 – 8 bar |
Kiểu kết nối | Lắp bích, lắp ren, hàn |
Tiêu chuẩn kết nối | JIS, BS, DIN, ANSI |
Dạng van | 3 ngã, 2 ngã, 3 thân, 2 thân |
Môi trường ứng dụng | Nước, hơi, khí nén, hóa chất… |
Xuất xứ | Hàn Quốc, Đài Loan, Nhật Bản |
Nguyên lý hoạt động van bi nén tác động đơn
Van bi điều khiển khí nén tác động đơn vận hành hoàn toàn tự động thông qua bộ điều khiển khí nén tác động đơn. Cụ thể:
- Ban đầu van ở trạng thái đóng, phần đục lỗ của bi van vuông góc với dòng chảy, ngăn không cho lưu chất đi qua.
- Tiến hành cấp nguồn khí nén qua cổng cấp khí vào bộ điều khiển khí nén, lúc này áp lực khí nén sẽ làm piston dịch chuyển sang hai phía và ép lò xo ở 2 đầu lại. Đồng thời, bộ phận thanh răng bên trong bộ khí nén được thiết kế ăn khớp với trục van cũng sẽ chuyển động và làm trục van, bi van dịch chuyển theo xoay 1 góc 90 độ. Kết quả, phần đục lỗ của bi van song song với dòng chảy, tạo trạng thái mở cho phép lưu chất đi qua.
- Khi cần đóng van, chỉ cần ngừng cấp khí nén vào bộ điều khiển, lúc này lực đàn hồi của lò xo sẽ đẩy piston về vị trí ban đầu, khí nén bên trong bộ khí nén sẽ bị đẩy ra ngoài thông qua cửa xả. Trục van tác động làm bi van dịch chuyển về vị trí đóng ban đầu.

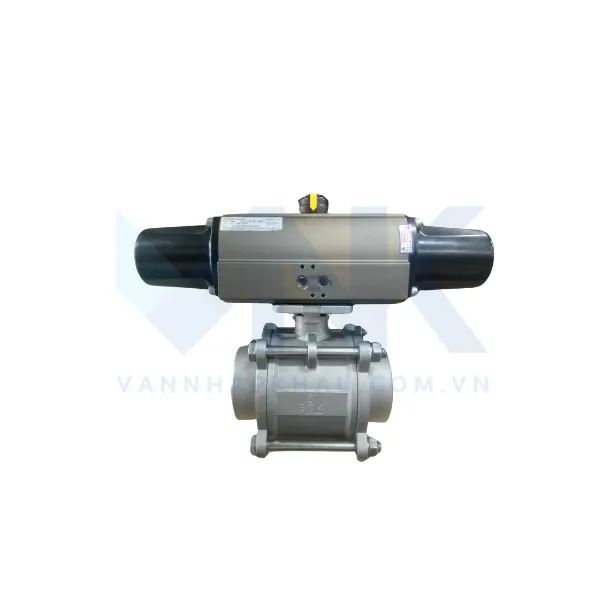

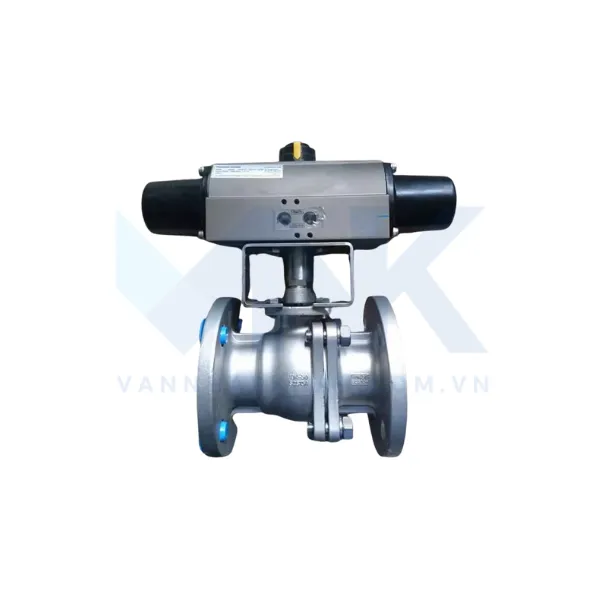

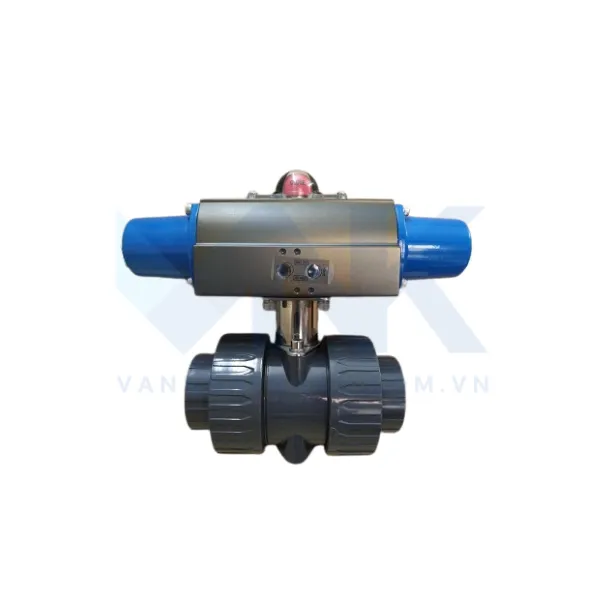

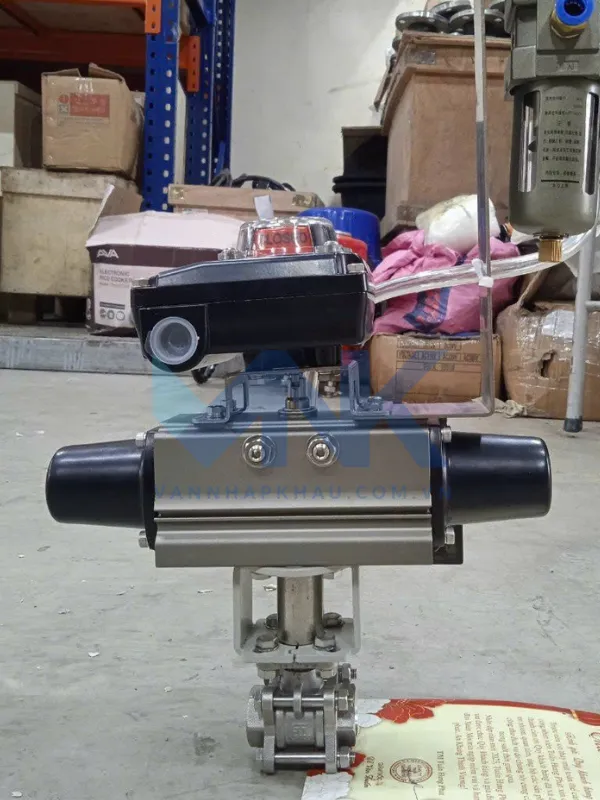

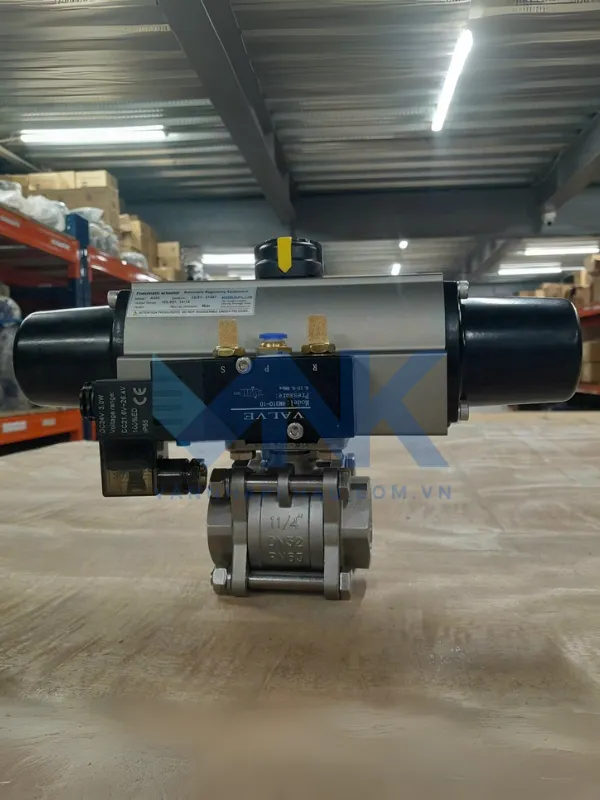

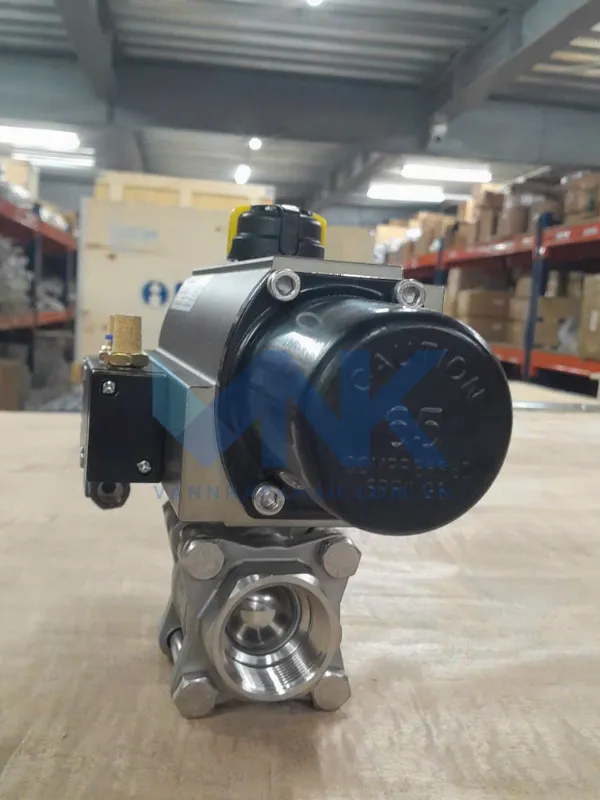

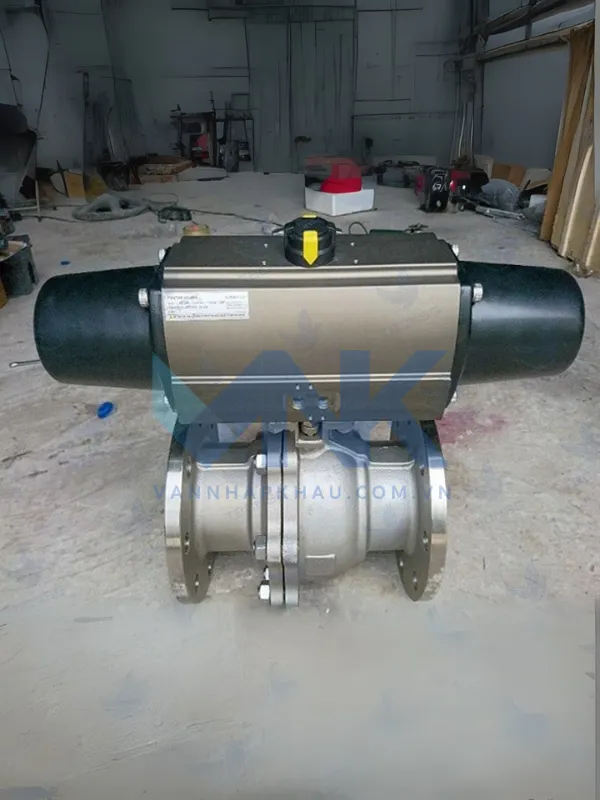

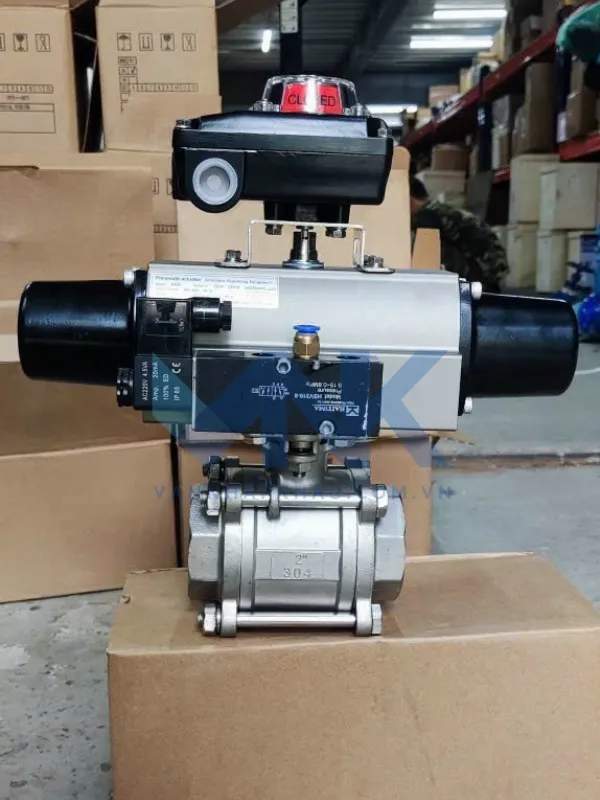

Hình ảnh van bi điều khiển khí nén tác động đơn
Ưu, nhược điểm ball valve điều khiển khí nén tác động đơn
Ưu điểm
- Có khả năng tự động đóng hoặc mở khi hệ thống bị mất khí nén giúp bảo vệ hệ thống, đảm bảo hiệu quả vận hành.
- Thân được làm từ nhiều chất liệu inox, gang, nhựa, bộ điều khiển thì được làm từ hợp kim nhôm nên có thể hoạt động được trong môi trường: hóa chất, độ ăn mòn, nhiệt độ và áp lực cao…
- Được thiết kế kiểu lắp bích hoặc lắp ren nên thuận tiện trong quá trình lắp đặt và những không gian khác nhau
- Sử dụng nguồn năng lượng khí nén để vận hành van nên độ an toàn vô cùng cao, tránh hiện tượng cháy nổ khi hoạt động.
- Chỉ dùng khí nén cho 1 chu trình hoạt động mở hoặc đóng nên giúp hệ thống tiết kiệm năng lượng và chi phí vận hành.
- Cơ chế vận hành tự động hoàn toàn, chỉ cần cấp khí nén 1 lần, dễ dàng tích hợp với hệ thống điều khiển trung tâm để vận hành từ xa.
- Hoạt động ổn định, độ bền cao, giá thành hợp lý.
Nhược điểm
- Giá thành so với dạng tác động kép cùng kích cỡ cao hơn vì được thiết kế thêm hệ thống lò xo hồi vị.
- Thời gian đóng mở chậm hơn dạng tác động kép
- Không phù hợp với van kích cỡ lớn từ DN200 trở lên.
Lĩnh vực ứng dụng van bi khí nén tác động đơn
Với khả năng tự hồi về về trạng thái đóng hoặc mở khi mất khí, điều khiển dòng chảy tự động, van bi điều khiển khí nén tác động đơn chính là giải pháp tối ưu cho các hệ thống cần tiết kiệm khí nén và ổn định vận hành khi mất khí. Một số ứng dụng điển hình có thể kể đến như sau:
- Trong ngành công nghiệp hóa chất, hóa dầu để kiểm soát lưu lượng hóa chất độc hại, ăn mòn, dễ cháy.
- Trong hệ thống xử lý nước, nước thải được lắp đặt ở các đầu vào/ra của bể chứa, bể xử lý nước thải, bể lọc tại các nhà máy cấp nước sạch, nhà máy xử lý nước thải công nghiệp và sinh hoạt.
- Trong các nhà máy sản xuất, chế biến thực phẩm, đồ uống như sữa, bia, nước ngọt…
- Trong ngành công nghiệp khí nén, khí tự nhiên để đóng mở dòng lưu chất khí nén, khí CO₂, khí công nghiệp trong các đường ống và bình chứa.
- Trong hệ thống hơi nóng, hệ thống đốt, hệ thống tuần hoàn nước lạnh/nóng.
- Trong hệ thống PCCC và hệ thống an toàn khẩn cấp.
- Trong ngành đóng tàu, hàng hải để điều khiển nước ballast, dầu, khí và hệ thống phụ trợ trong tàu.
Lưu ý quan trọng khi sử dụng van bi khí nén tác động đơn
Với van bi điều khiển bằng khí nén tác động đơn có khả năng tự đóng hoặc mở khi mất khí trong quá trình sử dụng van để đảm bảo an toàn, tiết kiệm khí nén, hiệu suất hoạt động cao cần lưu ý các vấn đề dưới đây:
✅ Đảm bảo áp suất khí nén cấp vào bộ điều khiển nằm trong ngưỡng cho phép, thông thường là 4 – 8 bar. Và qua trọng phải sạch và ổn định tránh làm van hoạt động sai lệch hoặc tắc nghẽn.
✅ Khi vận hành van, chỉ cần cấp khí nén cho 1 chu trình, sau đó van sẽ tự động quay về vị trí ban đầu nhờ lò xo đàn hồi.
✅ Lắp đặt van đúng kỹ thuật, đúng hướng dòng chảy, bộ điều khiển khí nén hướng thẳng lên trên, không lắp nghiêng hoặc lắp hướng xuống.
✅ Lò xo đàn hồi có thể bị giảm lực đàn hồi sau một thời gian hoạt động nên cần bảo trì, bảo dưỡng định kỳ 3-6 tháng 1 lần, nhất là với hệ thống vận hành liên tục.
✅ Nếu lắp đặt van ở vị trí ngoài trời hoặc trong điều kiện có nhiệt độ cao nên lắp thêm hộp bảo vệ để đảm bảo độ bền, tuổi thọ cho thiết bị.
Bài viết trên đây chúng tôi đã giới thiệu chi tiết về van bi điều khiển khí nén tác động đơn. Hy vọng sẽ cung cấp được nhiều thông tin hữu ích giúp bạn hiểu rõ về loại van này. Nếu bạn cần tư vấn lắp đặt van bi khí nén tác động đơn, hãy liên hệ Van Nhập Khẩu qua hotline để được nhân viên tư vấn và gửi báo giá chính xác. Chúng tôi cam kết cung cấp sản phẩm chất lượng, chính hãng, bảo hành minh bạch và giá thành tốt nhất thị trường.
