Tiêu chuẩn mặt bích JIS là một trong những tiêu chuẩn kỹ thuật được sử dụng phổ biến nhất trong ngành đường ống công nghiệp hiện nay. Vậy tiêu chuẩn JIS là gì, JIS 5K, 10K, 16K hay 20K có ý nghĩa như thế nào, làm sao để lựa chọn đúng cấp áp lực cho hệ thống? Cùng tìm hiểu chi tiết trong bài viết dưới đây.

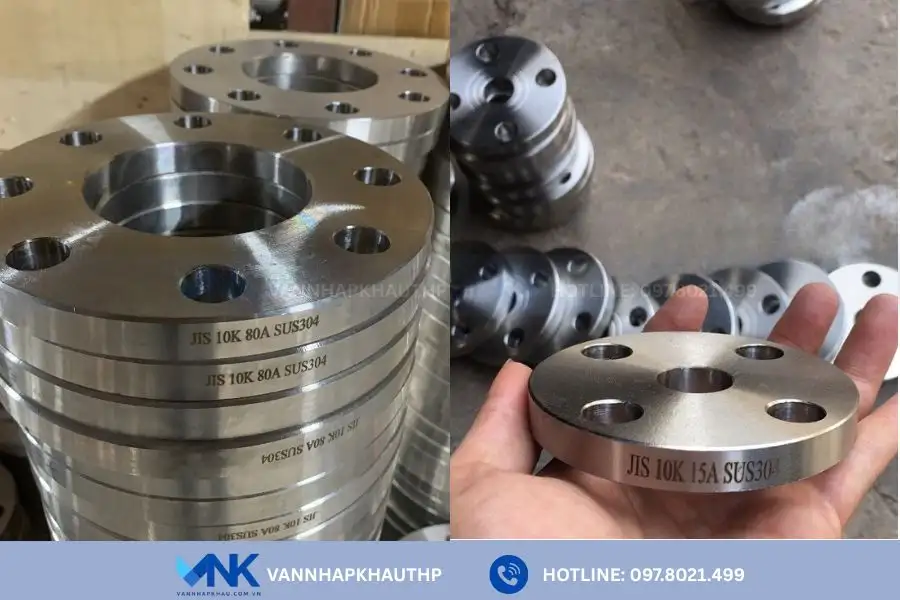

Tiêu chuẩn mặt bích JIS là gì?
Tiêu chuẩn mặt bích JIS là bộ tiêu chuẩn quy định các thông số kỹ thuật của mặt bích, được ban hành bởi hệ thống Tiêu chuẩn Công nghiệp Nhật Bản (Japanese Industrial Standards – JIS). Bộ tiêu chuẩn này được áp dụng rộng rãi trong các hệ thống đường ống công nghiệp tại Nhật Bản và nhiều quốc gia châu Á, trong đó có Việt Nam.
Hiện nay, tiêu chuẩn JIS được phân thành nhiều cấp áp lực khác nhau như JIS 5K, JIS 10K, JIS 16K và JIS 20K, đảm bảo phù hợp với nhiều hệ thống..
Tiêu chuẩn mặt bích JIS quy định rõ các thông số kỹ thuật quan trọng, bao gồm:
- Đường kính danh nghĩa (DN).
- Đường kính ngoài của mặt bích.
- Đường kính vòng chia bu lông (PCD).
- Số lượng lỗ bu lông.
- Kích thước lỗ bu lông.
- Độ dày mặt bích.
- Cấp áp suất làm việc.
Nhờ hệ thống quy chuẩn rõ ràng và thống nhất, các mặt bích sản xuất theo tiêu chuẩn JIS có khả năng lắp đặt đồng bộ, đảm bảo độ kín, độ bền và tính an toàn cao trong quá trình vận hành. Đây cũng là lý do tiêu chuẩn JIS được xem là một trong những hệ tiêu chuẩn mặt bích phổ biến và quan trọng nhất trong ngành đường ống công nghiệp hiện nay.

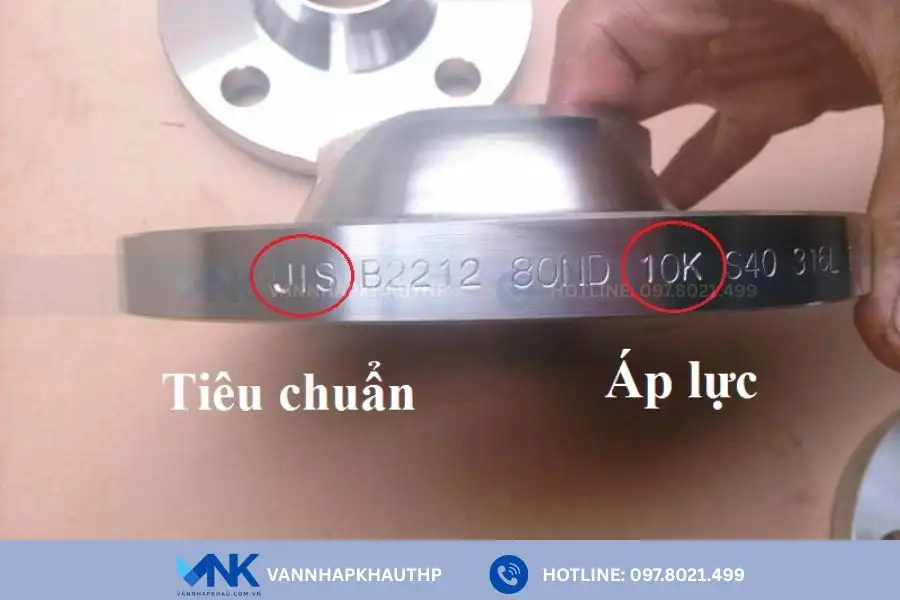

Vì sao tiêu chuẩn mặt bích JIS được sử dụng phổ biến hiện nay?
Tiêu chuẩn mặt bích JIS là một trong những tiêu chuẩn mặt bích được sử dụng phổ biến trong các hệ thống đường ống tại Việt Nam. Dưới đây là những lý do mà sản phẩm này được các nhà máy tin dùng.
- Đảm bảo tính đồng bộ và khả năng lắp đặt chính xác giữa các thiết bị trong hệ thống.
- Đa dạng cấp áp lực làm việc như JIS 5K, 10K, 16K, 20K, phù hợp với nhiều môi trường vận hành khác nhau.
- Dễ dàng tìm kiếm và thay thế phụ kiện do được sử dụng rộng rãi trên thị trường.
- Chi phí đầu tư hợp lý, phù hợp với nhiều loại công trình từ dân dụng đến công nghiệp.
- Khả năng tương thích cao với các dòng van công nghiệp, đường ống và thiết bị nhập khẩu từ Nhật Bản, Hàn Quốc, Đài Loan.
- Đáp ứng tốt các yêu cầu về độ kín và độ bền, giúp hệ thống vận hành ổn định, hạn chế rò rỉ lưu chất.
- Được sản xuất với nhiều loại vật liệu như gang, thép carbon, inox, nhựa,… đảm bảo phù hợp với nhiều môi trường làm việc khác nhau.
Bảng thông số các cấp áp lực phổ biến trong tiêu chuẩn mặt bích JIS
Một trong những nội dung được người dùng quan tâm nhiều nhất khi tìm hiểu tiêu chuẩn mặt bích JIS chính là các cấp áp lực. Trên thực tế, mặt bích JIS được chia thành các cấp áp lực chính là 5K, 10K, 16K, 20K ( trong đó K là áp suất danh nghĩa mà mặt bích có thể chịu được). Ở mỗi cấp áp lực sẽ có thiết kế riêng về độ dày, đường kính, kích thước lỗ bulong để đảm bảo khả năng vận hành tương ứng. Cụ thể:
Bảng thông số tiêu chuẩn mặt bích JIS 5K
JIS 5K là cấp áp lực thấp nhất trong nhóm các tiêu chuẩn mặt bích JIS được sử dụng phổ biến hiện nay. Loại tiêu chuẩn này thường được ứng dụng trong các hệ thống nước sạch, hệ thống thoát nước hoặc các đường ống có áp lực vận hành thấp.
Do chỉ làm việc ở áp suất khoảng 5 bar nên độ dày mặt bích JIS 5K thường nhỏ hơn so với các tiêu chuẩn áp lực cao hơn. Điều này giúp giảm chi phí đầu tư nhưng vẫn đảm bảo độ an toàn cho hệ thống. Dưới đây là bảng thông số kỹ thuật của tiêu chuẩn mặt bích JIS5K, quý khách có thể tham khảo để lựa chọn sản phẩm.

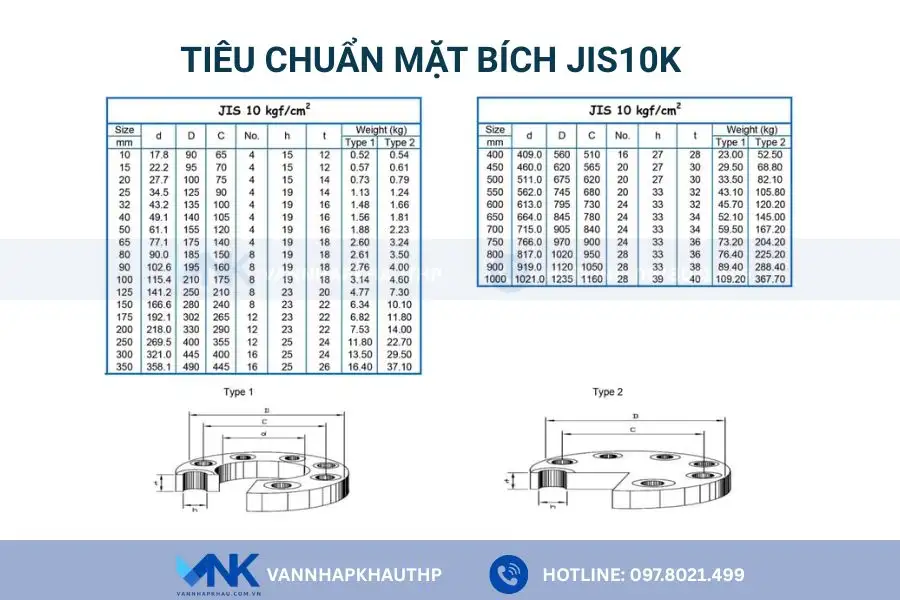

Bảng thông số tiêu chuẩn mặt bích JIS 10K
JIS 10K là cấp áp lực được sử dụng phổ biến nhất trong hệ tiêu chuẩn mặt bích JIS. Với khả năng chịu áp suất danh nghĩa khoảng 10 bar, loại mặt bích này phù hợp cho nhiều hệ thống công nghiệp như hơi nóng áp suất thấp, khí nén, cấp nước, dầu nhẹ và hệ thống HVAC. Dưới đây là bảng thông số kỹ thuật của mặt bích JIS10K.

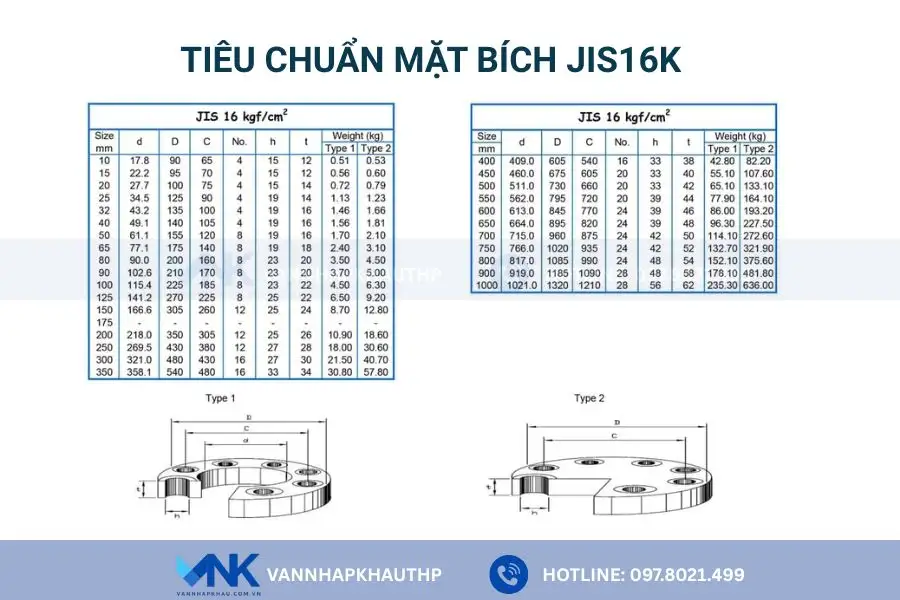

Bảng thông số tiêu chuẩn mặt bích JIS 16K
JIS 16K được thiết kế dành cho các hệ thống có áp suất làm việc cao, tương đương 16 bar. Loại tiêu chuẩn này thường xuất hiện trong các nhà máy công nghiệp, hệ thống lò hơi công suất lớn hoặc các đường ống vận chuyển chất lỏng áp suất trung bình.
Do khả năng chịu áp lực lớn hơn, nên mặt bích JIS 16K được thiết kế với độ dày lớn hơn, đồng thời số lượng và kích thước bu lông cũng được tăng cường để phù hợp với yêu cầu làm việc. Dưới đây là bảng thông số kỹ thuật của mặt bích tiêu chuẩn JIS16K.

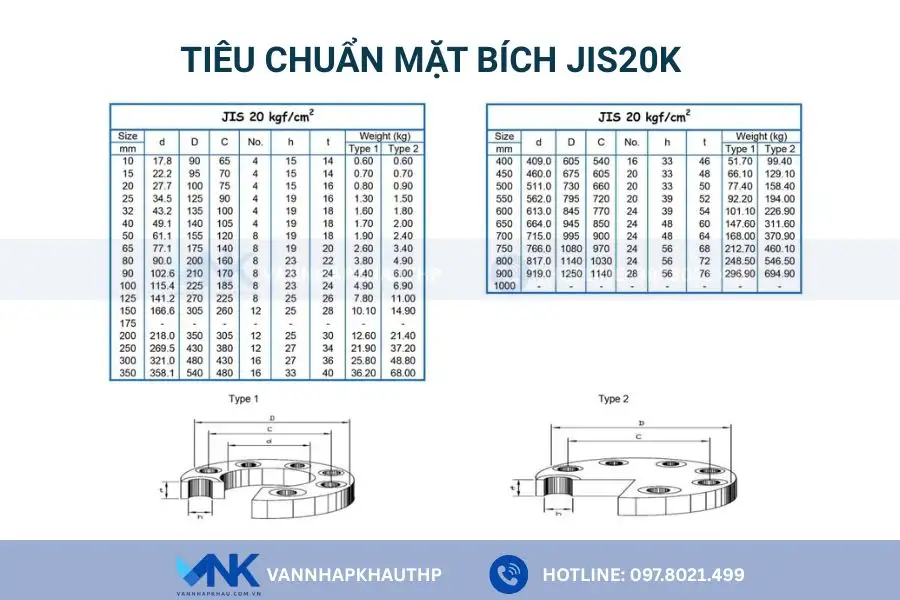

Bảng thông số tiêu chuẩn mặt bích JIS 20K
JIS 20K là tiêu chuẩn được sử dụng cho các hệ thống áp suất cao yêu cầu độ an toàn nghiêm ngặt. Chúng thường được lắp đặt trong các nhà máy hóa chất, nhà máy nhiệt điện, hệ thống dầu khí hoặc các dây chuyền công nghiệp nặng.
Mặt bích JIS 20K có kết cấu chắc chắn hơn đáng kể so với JIS10K và JIS 16K. Khoảng cách bulong, độ dày mặt bích và kích thước bulong đều được thiết kế để chịu được áp lực làm việc lớn 20 bar trong thời gian dài.
Những lưu ý quan trọng khi lựa chọn tiêu chuẩn mặt bích JIS
Trên thực tế, không ít trường hợp khi lắp đặt mặt bích JIS, gặp phải tình trạng rò rỉ tại vị trí kết nối, rung lắc khi vận hành hoặc không thể lắp đặt đồng bộ với các thiết bị khác. Nguyên nhân phổ biến của tình trạng này là do lựa chọn sai tiêu chuẩn mặt bích. Vì vậy để hệ thống hoạt động ổn định người dùng nên lưu ý các tiêu chí sau:
✅ Kiểm tra chính xác kích thước DN, đường kính ngoài, vòng chia bulong và số lượng lỗ bulong nhằm đảm bảo khả năng lắp đặt đồng bộ, tránh tình trạng lệch tâm hoặc rò rỉ tại mối nối.
✅ Xem xét nhiệt độ môi trường vận hành. Đối với hệ thống hơi nóng, dầu nóng hoặc môi trường nhiệt độ cao, nên lựa chọn mặt bích có độ dày lớn và cấp áp lực phù hợp để đảm bảo độ bền lâu dài.
✅ Chú ý đến vật liệu chế tạo. Với môi trường nước sạch, nước sinh hoạt có thể sử dụng mặt bích gang hoặc thép. Trong khi đó, các môi trường hóa chất ăn mòn, thực phẩm, dược phẩm nên ưu tiên mặt bích inox để nâng cao khả năng chống ăn mòn và tuổi thọ sử dụng.
✅ Đảm bảo đồng bộ tiêu chuẩn JIS giữa các mặt bích và thiết bị đi kèm như van công nghiệp, đồng hồ đo áp suất, đường ống hoặc phụ kiện nhằm tránh sai khác kích thước gây khó khăn trong quá trình lắp đặt và vận hành.

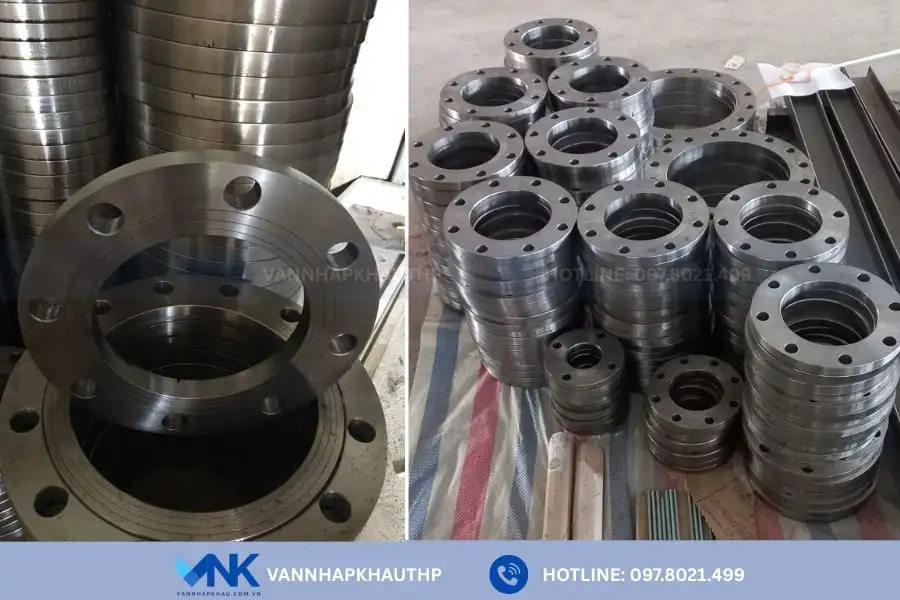

Địa chỉ cung cấp mặt bích tiêu chuẩn JIS chính hãng, chất lượng cao
Tại Vannhapkhau.com.vn, chúng tôi cung cấp đa dạng các dòng mặt bích tiêu chuẩn JIS với các cấp áp 5K, 10K, 16K, 20K, đầy đủ vật liệu gang, thép, inox cùng nhiều kích thước khác nhau, đáp ứng tốt nhu cầu của các hệ thống hơi nóng, nước, khí nén, dầu nóng và hóa chất công nghiệp.
Sở dĩ nhiều khách hàng tin tưởng lựa chọn Van Nhập Khẩu là nhờ những lợi ích nổi bật sau:
- Hàng nhập khẩu chính hãng, đầy đủ chứng từ CO, CQ, Catalogue, đảm bảo rõ nguồn gốc xuất xứ
- Nguồn hàng sẵn kho số lượng lớn, đáp ứng nhanh các đơn hàng với khối lượng đa dạng
- Đội ngũ kỹ thuật hỗ trợ tư vấn, giúp khách hàng lựa chọn đúng tiêu chuẩn, cấp áp, vật liệu phù hợp với hệ thống
- Báo giá cạnh tranh, nhiều chính sách ưu đãi, chiết khấu hấp dẫn giúp tối ưu chi phí đầu tư
- Hỗ trợ vận chuyển, giao hàng tận nơi trên toàn quốc
- Chính sách bảo hành rõ ràng, đảm bảo quyền lợi lâu dài cho khách hàng
Liên hệ ngay Van Nhập Khẩu qua Hotline 0978021499 để được tư vấn và hỗ trợ đặt mua mặt bích tiêu chuẩn JIS với mức giá tốt nhất.
