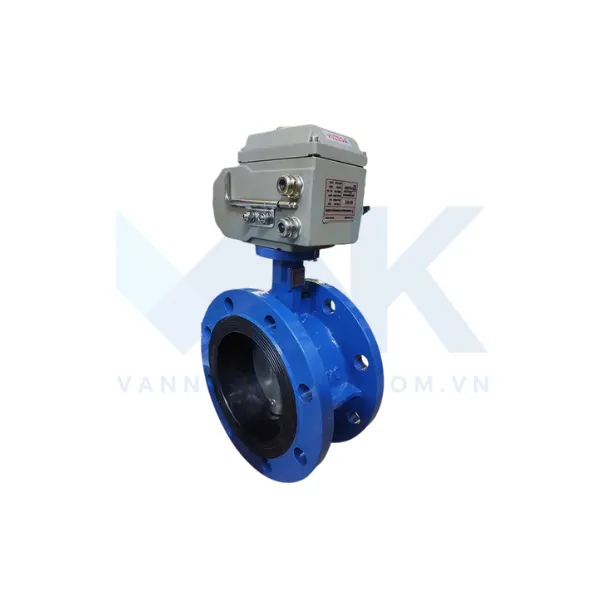

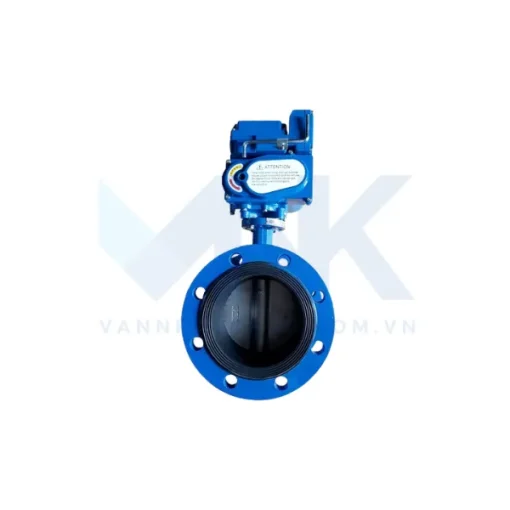

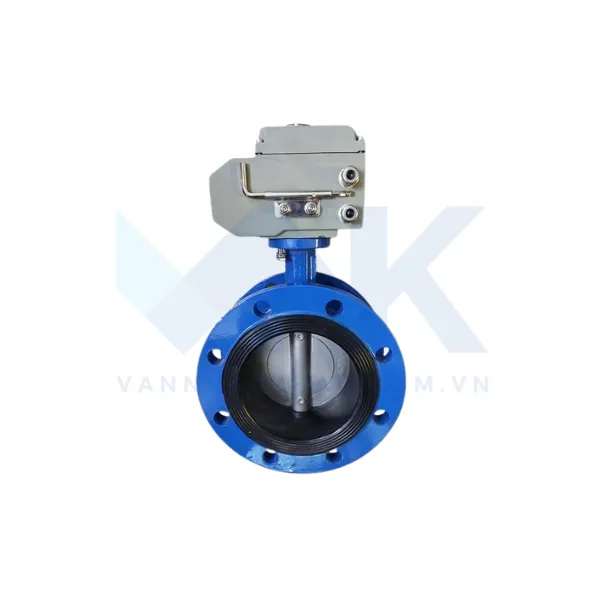

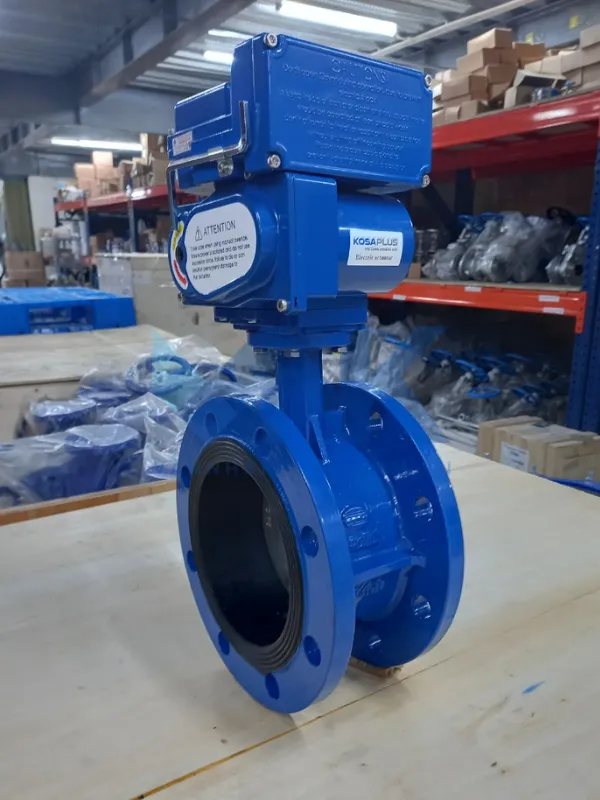

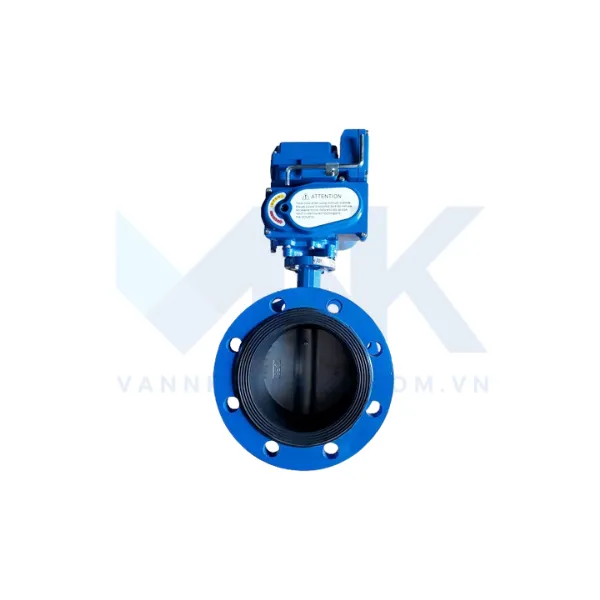

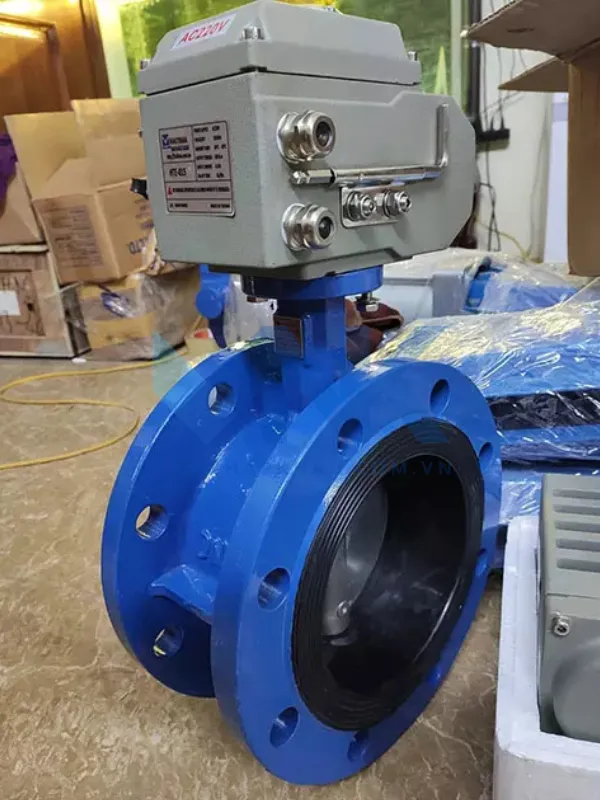

Van bướm điều khiển điện hai mặt bích

Van bướm điều khiển điện hai mặt bích là dòng van đang được ứng dụng rất nhiều trong các công trình, dự án hiện nay. Bởi lẽ, nó không chỉ có độ chắc chắn cao, đạt hiệu quả tốt, mà còn giá rẻ hơn so với dòng van bi. Cũng chính vì thế mà sản phẩm này được tin dùng nhiều như vậy. Vậy cụ thể, dòng van bướm điều khiển điện này là gì? Cấu tạo và nguyên lý vận hành của van bướm này là gì? Sở hữu những ưu điểm và có hạn chế gì? Tất cả sẽ được giải đáp nhanh tại bài viết dưới đây của vannhapkhau!

Van bướm điều khiển điện hai mặt bích là gì?

Van bướm điều khiển điện hai mặt bích là loại van bướm được điều khiển đóng mở bằng dòng điện 24V, 220V và 380 V. Liên hệ ngay với chúng tôi qua số hotline để được nhận báo giá chi tiết !

Van bướm điều khiển điện hai mặt bích cũng giống các loại van bướm điện khác có cấu tạo từ 2 bộ phận chính là: Bộ điều khiển điện (motor điện) và van bướm kiểu kết nối mặt bích. Van hoạt động với cơ chế đóng mở van nhờ vào các tác động từ bộ điều khiển điện kết nối trực tiếp với trục van và cánh bướm.

Van bướm điều khiển điện 2 mặt bích đang được công ty TNHH Tuấn Hưng Phát nhập khẩu trực tiếp từ Hàn Quốc và Đài Loan với đầy đủ chất liệu khác nhau. Đồng thời cũng có đa dạng kích cỡ từ DN50 – DN1000. Chức năng bộ điều khiển điều chỉnh van theo dạng ON/OFF – Tuyến Tính, Thường đóng và Thường mở.

Vì sao? Các hệ thống lại ưu tiên sử dụng van bướm điều khiển điện hai mặt bích. Thiết kế thân đúc liền chịu được áp suất lớn, chịu được nhiệt độ cao, khả năng làm kín tốt. Thiết kế mặt bích liền dễ dàng lắp đặt, kết nối chắc chắn với đường ống, chịu được rung lắc và va đập.

Một số tên thường gọi

– Van bướm điều khiển điện hai mặt bích
– Van bướm điện 2 mặt bích
– Van bướm điện từ dạng lắp mặt bích
– Van nước điện hai mặt bích
– Van điều khiển bằng điện hai mặt bích
– Van thủy lực điều khiển điện hai mặt bích
– Van tiết lưu điện 2 mặt bích
– Van điều khiển bằng điện từ 2 mặt bích
– Van điều khiển điện hai mặt bích
– Van khí điện 2 mặt bích
– Van điều khiển điện tuyến tính hai mặt bích
– Van điều khiển điện cánh bướm 2 mặt bích
– Van bướm điều khiển điện 220v 2 mặt bích
– Van bướm điện 220v 2 mặt bích
– Van bướm điện tự động 2 mặt bích

Cấu tạo và nguyên lý hoạt động van bướm điều khiển điện hai mặt bích

Cấu tạo

Gồm 2 phần chính: Phần van bướm mặt bích và phần động cơ điều khiển điện.

Phần van

Van bướm điện hai mặt bích là dòng van thường được dùng để điều tiết. Cấu tạo của phần thân van sẽ bao gồm các chi tiết như: gioăng cao su (FPDM), teflon (PTFE). Tùy thuộc vào từng môi trường sử dụng mà chúng ta lựa chọn những loại chất liệu giăng sử dụng cho phù hợp.

Thân van thường được sử dụng các loại chất liệu từ hợp kim hoặc bằng nhựa đặc biệt để chế tạo. Có trục xuyên qua thân cùng với đĩa van được làm từ kim loại. Khi quay trục, đĩa van cũng đồng thời quay theo 1 góc từ 0 độ – 90 độ. Khi van ở trong trạng thái đóng hoàn toàn thì đĩa van này sẽ nằm vuông góc với đường ống và đương nhiên dòng lưu chất sẽ không thể nào chảy qua được. Còn khi van ở trạng thái mở hoàn toàn có nghĩa là đĩa van sẽ nằm ở vị trí song song với đường ống. Lúc này dòng lưu lượng lưu chất chảy qua van lớn nhất.

Phần động cơ điều khiển điện

Gồm có 2 dạng: Dạng mở/đóng hoàn toàn (on/off) và dạng mở/đóng góc theo ý muốn ( tuyết tính)

Dạng mở/đóng hoàn toàn: Van bướm điện hai mặt bích sẽ luôn ở một trong hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Tức là khi van mở, đĩa van bướm mặt bích sẽ nằm song song với hướng chảy và quay 1 góc 90 độ. Lúc này lưu lượng môi chất đi qua van sẽ là lớn nhất, van được mở hoàn toàn. Khi van ở trạng thái đóng, đĩa van bướm sẽ quay trở vị trí ban đầu là nằm vuông góc với hướng dòng chảy của lưu chất với 1 góc quay là 90 độ. Khi đó, van sẽ đóng hoàn toàn.

Hình ảnh bộ điều khiến đóng on/off  (mở/đóng hoàn toàn)

Dạng mở/đóng theo góc: Đây là kiểu đóng mở dựa theo các góc mong muốn (các góc nhỏ hơn 0 – 20 – 30 – 45 – 60 – 75 – 90 độ) đã được cài đặt từ trước. Dạng này có thể dùng sử dụng dòng van bướm điều khiển điện hai mặt bích với chức năng dùng để điều tiết lưu lượng từ dòng lưu chất.
Với dạng này sẽ phức tạp hơn so với dạng on/off động cơ sử dụng các thuật toán tỷ lệ nhằm điều khiển tín hiệu điều khiển với 2 dạng 0-10v và 4-20mA tương ứng với các góc 0 ~ 90 độ từ cánh van. Thông thường, trên bộ điều khiển điện sẽ có thêm các nút bấm điều chỉnh các góc đóng, mở nhanh chóng ngay trên màn hình.

Nguyên lý hoạt động van bướm điều khiển điện hai mặt bích

Bộ điều khiển điện đã kết nối trực tiếp với nhau nhờ vào trục van bướm hai mặt bích cùng hệ thống bánh răng chuyền động từ chính bộ điều khiển điện. Khi cấp điện, động cơ điện sẽ hoạt động thông qua hệ thống bánh răng kết nối trực tiếp với trục của van bướm chuyển động khiến cho van thực hiện cơ chế đóng hoặc mở. Ngoài ra còn có hai công tắc hành trình để khi van mở hoàn toàn thì ngừng động cơ và ngược lại khi van bướm đã đóng hoàn toàn cũng sẽ ngừng mô tơ.

Video mô tả hoạt động van bướm điều khiển điện

Ưu điểm và nhược điểm van bướm điều khiển điện hai mặt bích

Ưu điểm

– Do van bướm điện 2 mặt bích đã được tự động vận hành 100% giúp tiết kiệm tối đa chi phí sử dụng và tiết kiệm thời gian, nhân lực.

– Vận hành nhanh chóng, dễ dàng và rất tiện lợi với độ kín cực cao.

– Chịu được mức nhiệt độ, áp lực cao và trong môi trường axit

– Ổn định và tuổi thọ cao.

– Sử dụng được đa chức năng phổ biến trong nhiều hệ thống, nhà xướng, nhà máy sản xuất…v…vv.

Nhược điểm

– Chỉ sửa dụng được khi có điện cấp ( hoặc quay tay thủ công khi không có điện).

– Giá thành vẫn cao hơn so với những loại van được hành bằng tay.

Phân loại van bướm hai mặt bích điều khiển điện

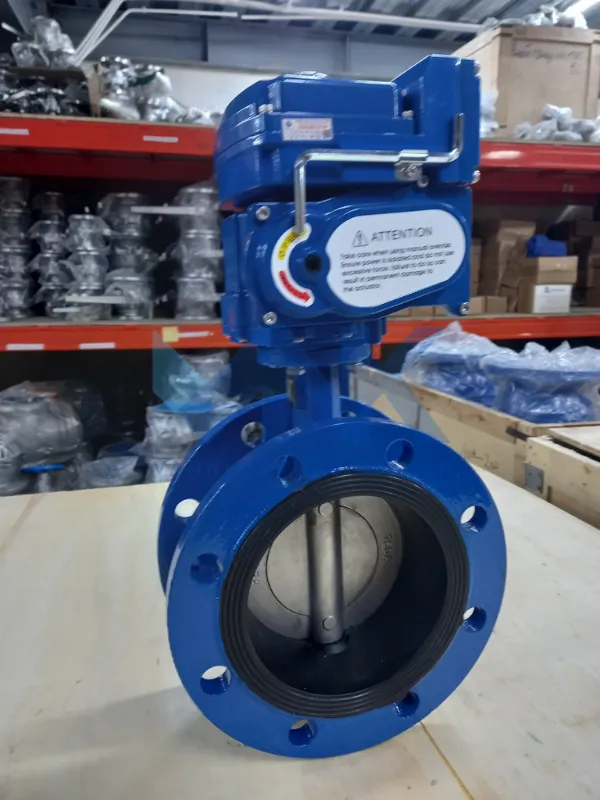

Van bướm hai mặt bích điều khiển điện on/off

Van bướm điều khiển điện hai mặt bích dạng on/off là loại chỉ có thể mở hết cỡ (mở hoàn toàn) hoặc đóng hết cỡ (đóng hoàn toàn). Bộ điều khiển điện của dòng van bướm điện 2 mặt bích có cấu tạo với dạng công tắc hành trình nhằm điều khiển, đóng – ngắt nguồn điện khi van bướm đã chạy hết một hành trình đóng hoặc mở van.

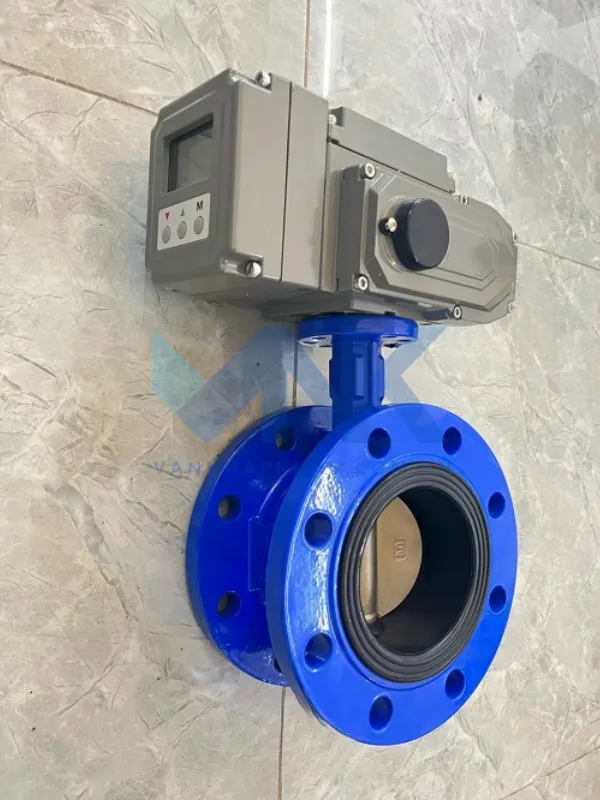

Van bướm hai mặt bích điều khiển điện tuyến tính

Van bướm điều khiển điện hai mặt bích dạng tuyến tính chính là kiểu đóng mở van theo các góc đã được cài đặt từ ban đầu do yêu câu. Và thông thường này sẽ được sử dụng để điều tiết lưu lượng lưu chất chảy qua van lớn hay nhỏ. Van tuyến tính sử dụng nguồn tín hiều điện 0 ~ 20 mA xuất cho van điều chỉnh tương ứng với góc mở van từ 0 ~ 90 độ.

Thông số kỹ thuật van bướm điều khiển điện hai mặt bích

*Bảng thông số kỹ thuật van bướm điều khiển điện hai mặt bích

Liên hệ hotline để được báo giá chi tiết !

*Bấm xem: Van bướm điều khiển điện tuyến tính

Trên đây là những thông tin chi tiết về dòng van bướm điều khiển điện hai mặt bích. Mong rằng, qua đó sẽ giúp bạn hiểu rõ hơn về sản phẩm này cũng nắm bắt những thông số kỹ thuật. Từ đó, giúp việc ứng dụng sản phẩm vào trong hệ thống làm việc dễ dàng và đơn giản hơn.
