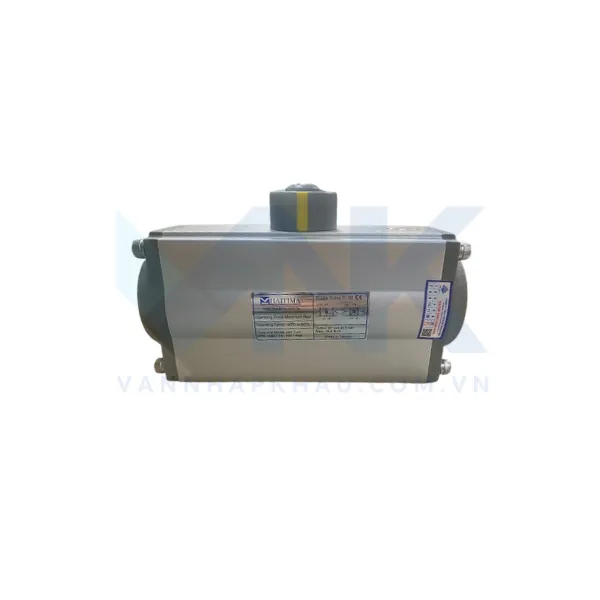

Bộ điều khiển khí nén HTD140 là bộ truyền động khí nén tác động kép được sản xuất bởi thương hiệu Haitima – Đài Loan. Thiết bị hoạt động theo cơ chế cấp khí ở cả hai đầu đóng và mở van, giúp lực xoắn mạnh, đảm bảo thao tác điều khiển nhanh, chính xác. Chi tiết về nguyên lý, ưu điểm và các ứng dụng của sản phẩm này sẽ được Vannhapkhau.com.vn chia sẻ cụ thể trong bài viết sau.
Đôi nét về bộ điều khiển khí nén HTD140

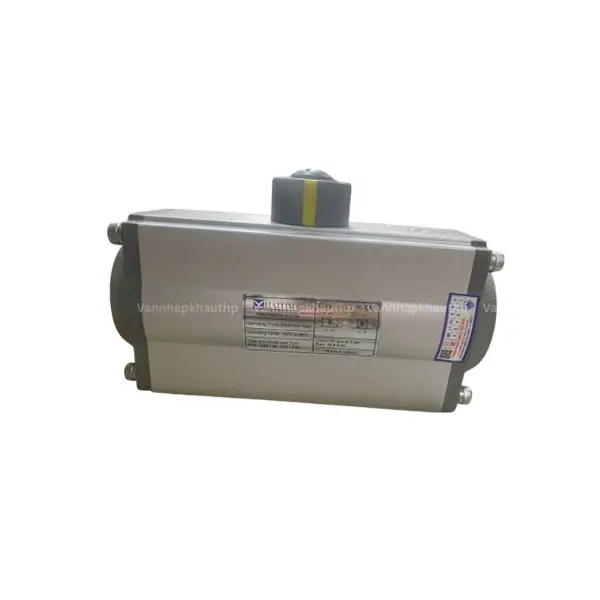

Bộ điều khiển khí nén HTD140 là bộ truyền động khí nén tác động kép được sản xuất tại Đài Loan, do Haitima cung cấp. Thiết bị này thường được sử dụng để lắp cho van bi DN150 và van bướm DN400.

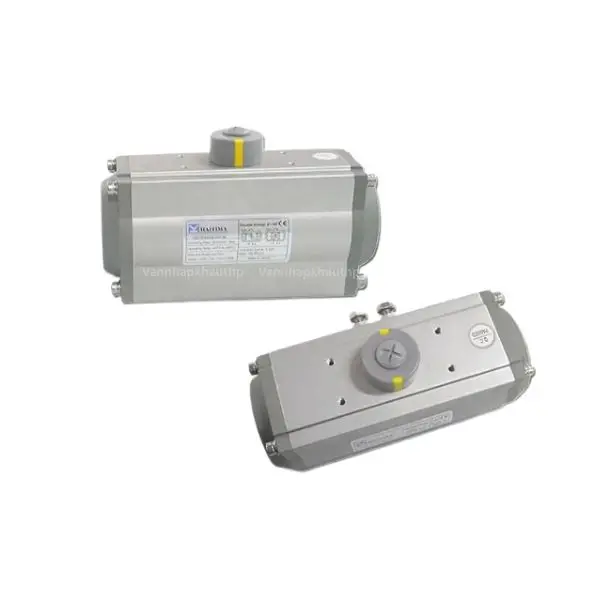

Về cấu tạo, bộ truyền động HTD140 gồm các bộ phận chính như thân bộ truyền động bằng hợp kim nhôm phủ sơn tĩnh điện. Bên trong thân là hệ thống piston đối xứng, cơ cấu thanh răng, bánh răng truyền động và trục output kết nối trực tiếp với trục van công nghiệp. Khi khí nén được cấp vào, lực đẩy từ piston sẽ tác động lên hệ thống thanh răng – bánh răng để chuyển đổi thành chuyển động quay, làm xoay trục van để thực hiện thao tác đóng/ mở.
Để vận hành, HTD140 cần được cấp khí nén ở cả hai chiều đóng và mở, khác hoàn toàn so với kiểu tác động đơn vốn phụ thuộc vào lò xo hồi vị.Vì thế, HTD140 có khả năng tạo lực mô-men xoắn lớn, vận hành nhanh và ổn định, được đánh giá cao trong các hệ thống van công nghiệp có kích thước trung bình lớn.

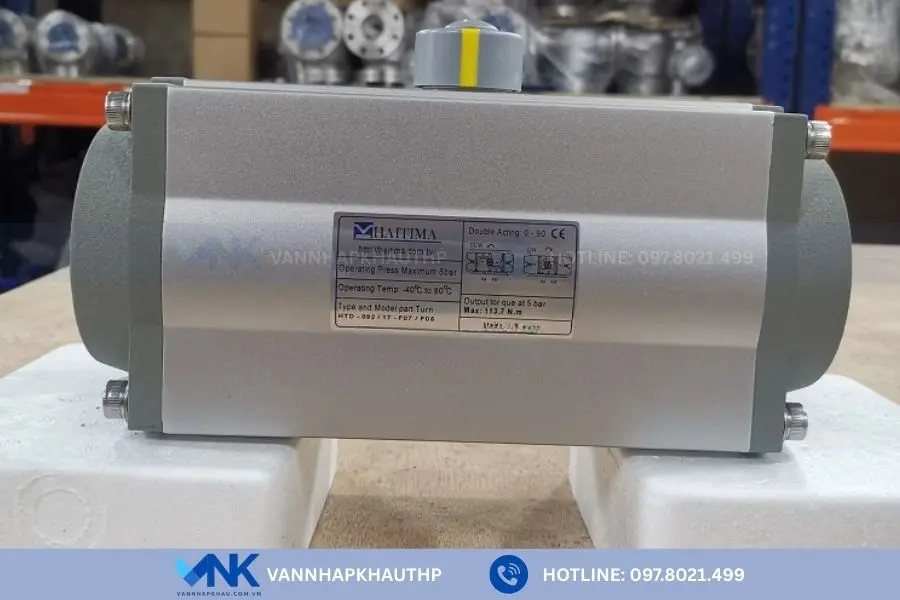

Thông số kỹ thuật
| Model | HTD140 |
| Kiểu hoạt động | Tác động kép (Double Acting) |
| Vật liệu thân | Hợp kim nhôm sơn tĩnh điện |
| Áp lực khí nén cấp vào | 3 – 8 bar |
| Góc quay | 90° |
| Tiêu chuẩn chống bụi nước | IP67 |
| Tiêu chuẩn kết nối | ISO 5211 / DIN3337 |
| Momen xoắn tiêu chuẩn | 97N.m (88in.lbs) to 4,122Nm (37,763in.lbs) |
| Nhiệt độ làm việc | -20°C đến 80°C |
| Kiểu điều khiển | ON/OFF hoặc tuyến tính 4 – 20 mA |
| Kết nối van | Van bi DN150 và van bướm DN400. |
| Xuất xứ | Haitima – Đài Loan |
| Giấy tờ | CO, CQ đầy đủ |
| Bảo hành | 12 tháng |

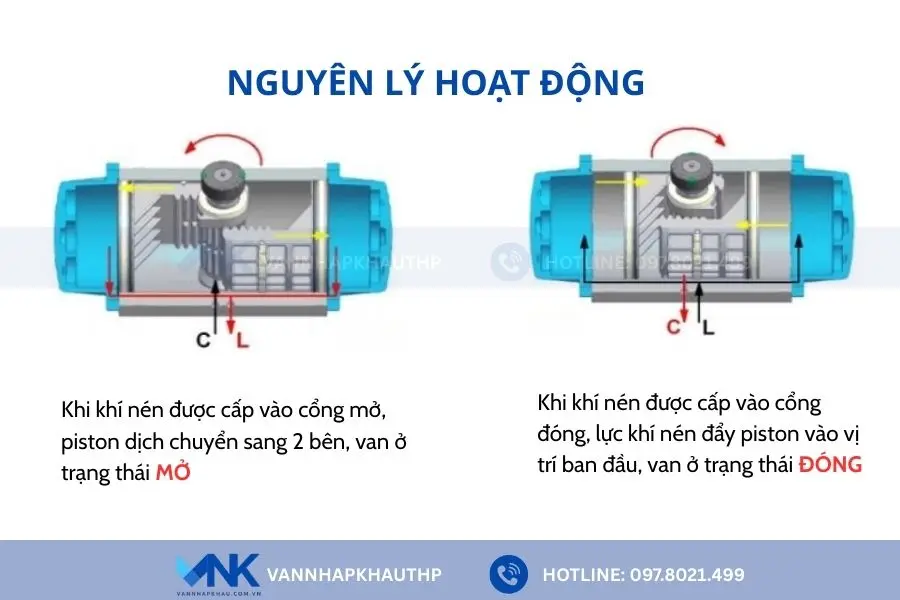

Bộ truyền động khí nén HTD140 vận hành thế nào?
Bộ truyền động khí nén HTD140 hoạt động theo cơ chế tác động kép, tức là khí nén sẽ được cấp vào cả hai đầu của buồng piston để thực hiện quá trình đóng và mở van.
- Khi khí nén được cấp vào cổng mở, áp lực khí nén sẽ đi đến khoang giữa của xi lanh, đẩy piston dịch chuyển sang 2 bên. Lực tác động này sẽ khiến thanh răng – bánh răng quay, làm van chuyển sang trạng thái mở.
- Ngược lại, khi cấp khí nén vào cổng đóng, khí nén sẽ đi vào hai đầu khoang ngoài của xi lanh, đẩy piston di chuyển về vị trí giữa. Thông qua cơ cấu truyền động, trục van sẽ xoay về vị trí ban đầu, van đóng lại hoàn toàn
Khác với bộ truyền động tác động đơn chỉ sử dụng khí nén cho một chiều và chiều còn lại phụ thuộc vào lò xo hồi vị, HTD140 sử dụng khí nén cho cả hai quá trình đóng và mở. Nhờ nguyên lý này, thiết bị tạo ra mô-men xoắn lớn, tốc độ đóng mở nhanh, giúp van có thể vận hành chỉ trong thời gian rất ngắn chưa tới vài giây Đây cũng là lý do bộ truyền động này thường được ưu tiên sử dụng cho van công nghiệp kích thước lớn, yêu cầu vận hành liên tục và chính xác

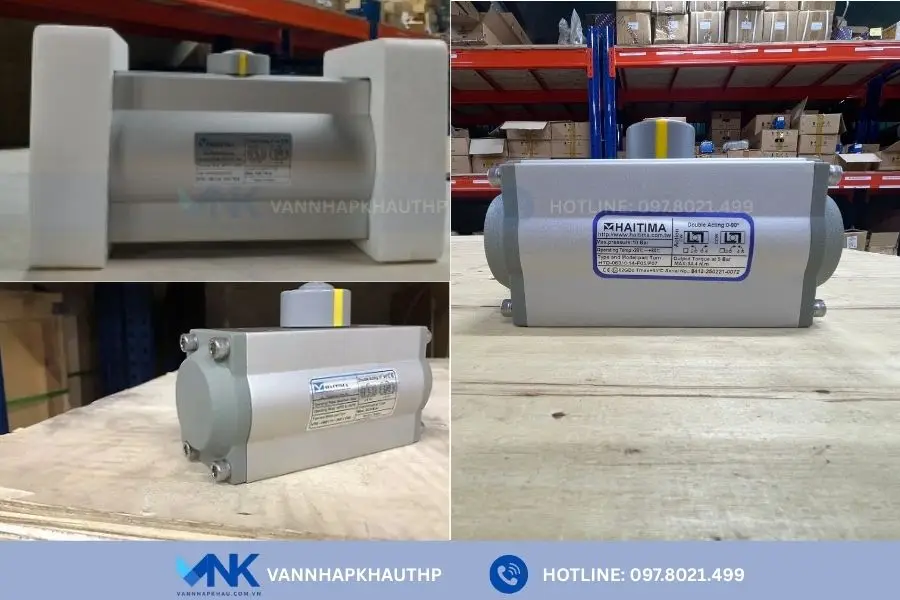

Các ưu điểm nổi bật của bộ khí nén HTD140
Một trong những lý do khiến HTD140 được nhiều nhà máy lựa chọn là bởi sở hữu các đặc điểm kỹ thuật nổi bật, như:
✅ Thân bộ điều khiển được làm từ hợp kim nhôm cao cấp có khả năng chống ăn mòn và oxy hóa nhờ lớp sơn tĩnh điện phủ ngoài
✅ Các chi tiết truyền động bên trong như bánh răng, trục quay được gia công chính xác, giảm ma sát và tăng tuổi thọ khi vận hành
✅ Tiêu chuẩn chống nước, chống bụi đạt IP68 giúp van có thể lắp đặt ngoài trời hoặc trong môi trường ẩm ướt
✅ Cơ chế tác động kép cho tốc độ đóng mở nhanh, chỉ từ 1-3 giây cho một chu trình nhanh hơn các dòng điều khiển điện hoặc khí nén tác động đơn
✅ Lực momen xoắn mạnh, phù hợp lắp đặt cho các loại van công nghiệp cỡ lớn, điển hình như van bi DN150, van bướm DN400
✅ Đa dạng kiểu vận hành, có thể sử dụng đóng mở on/off hoặc kết hợp với bộ điều khiển tuyến tính (positioner) để điều chỉnh góc mở của van theo tín hiệu điều khiển.
✅ Sản phẩm còn được sản xuất bởi Haitima (thương hiệu uy tín Đài Loan) chuyên cung cấp bộ truyền động và van công nghiệp cho các thị trường quốc tế.
Bộ điều khiển khí nén HTD140 thường lắp đặt với các loại van nào?
Trong thực tế, actuator khí nén HTD140 thường được lắp đặt để điều khiển các loại van công nghiệp có kích thước trung bình và lớn, điển hình như van bi DN150, van bướm DN400.
- Bộ điều khiển khí nén HTD140 + Van bi 150A = Van bi điều khiển khí nén DN150
- Bộ điều khiển khí nén HTD140 + Van bướm 400A = Van bi điều khiển khí nén DN400

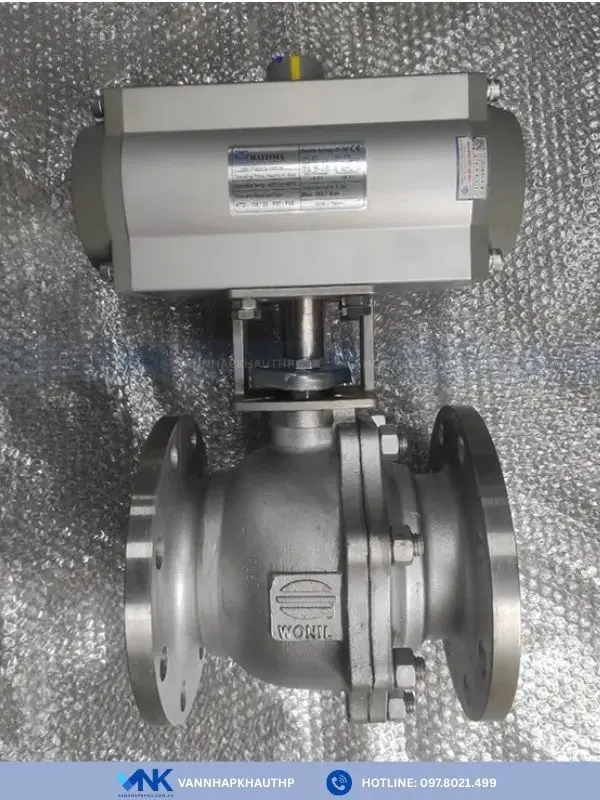

Van bi điều khiển khí nén DN150
|
 |

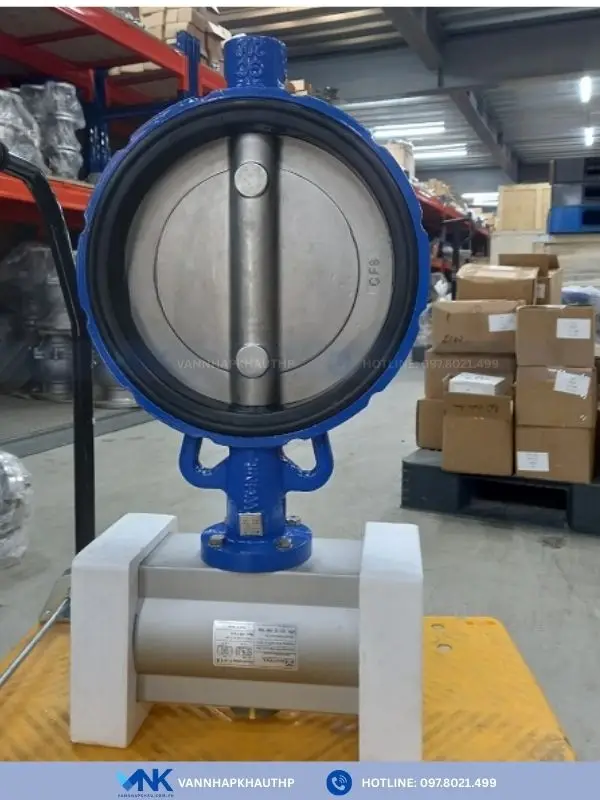

Van bướm điều khiển khí nén DN400
|
 |
Hiện tại, nhờ tạo lực xoắn mạnh, các sản phẩm kết hợp với HTD140 thường được sử dụng rộng rãi trong các hệ thống công nghiệp như xử lý nước sạch – nước thải, hệ thống hơi nóng – khí nén trong nhà máy, dây chuyền sản xuất tự động, hệ thống HVAC hoặc các trạm bơm,…
Lưu ý kỹ thuật khi lắp đặt bộ truyền động khí nén HTD140
Để bộ điều khiển khí nén HTD140 vận hành ổn định và đạt hiệu quả cao khi kết hợp với van công nghiệp, trong quá trình lắp đặt cần chú ý một số vấn đề kỹ thuật quan trọng.
- Trước hết cần xác định đúng mô-men xoắn của bộ truyền động so với kích thước và áp lực làm việc của van để đảm bảo van có thể đóng mở hết hành trình
- Trục van và trục bộ truyền động phải đúng tiêu chuẩn ISO5211 tránh hiện tượng kẹt, gãy trục trong quá trình vận hành.
- Hệ thống khí nén cấp vào actuator cũng cần được xử lý sạch và ổn định áp suất, thường trong khoảng 3 – 8 bar.
- Nên lắp thêm bộ lọc khí, bộ điều áp và van điện từ để đảm bảo khí nén khô, không lẫn nước hoặc tạp chất làm ảnh hưởng đến piston và gioăng kín bên trong.
- Ngoài ra, đối với các hệ thống tự động hóa, nên tích hợp thêm công tắc hành trình hoặc bộ định vị tuyến tính để giám sát trạng thái đóng mở của van

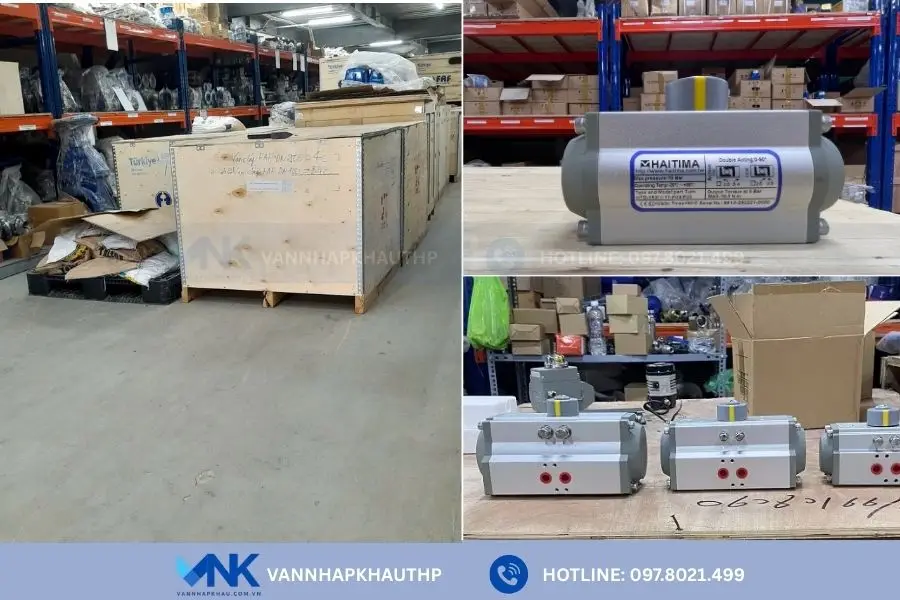

Van Nhập Khẩu – Sẵn kho số lượng lớn bộ truyền động khí nén HTD140
Van Nhập Khẩu hiện là đơn vị nhập khẩu và phân phối trực tiếp bộ truyền động khí nén HTD140 của Haitima. Sản phẩm luôn có sẵn số lượng lớn tại kho, đáp ứng nhanh nhu cầu cho các dự án nhà máy, công nghiệp quy mô lớn.
Tất cả các sản phẩm HTD140 tại Van Nhập Khẩu đều đầy đủ giấy tờ CO, CQ, đảm bảo nguồn gốc chính hãng cùng chất lượng ổn định trước khi đưa vào vận hành trong các hệ thống công nghiệp. Ngoài ra, đội ngũ kỹ thuật còn hỗ trợ tư vấn lựa chọn mô-men xoắn phù hợp với từng loại van, giúp khách hàng lắp đặt và vận hành hiệu quả.
Đặc biệt với lợi thế nhập khẩu khẩu trực tiếp, loại bỏ các khâu trung gian, chúng tôi cam kết mang đến mức giá cạnh tranh, tối ưu cho người tiêu dùng.
Liên hệ 0978 021 499 để được tư vấn chi tiết và nhận báo giá bộ điều khiển khí nén HTD140 mới nhất.
