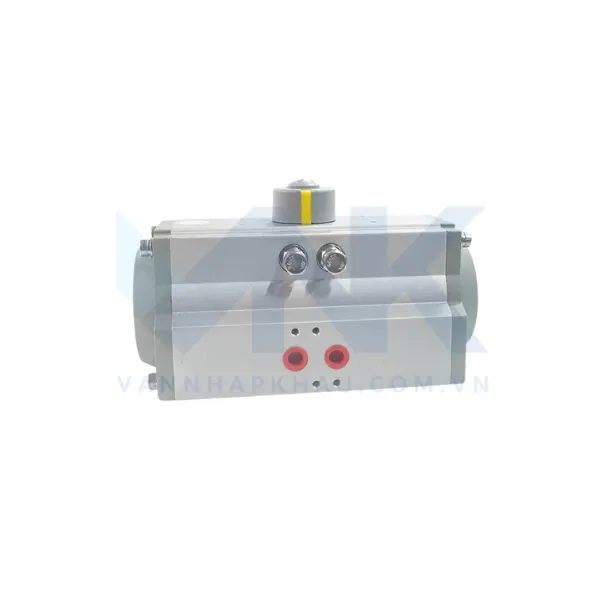

Bộ điều khiển khí nén HTD125 là động cơ khí nén tác động kép được sản xuất bởi Haitima Đài Loan. Thiết bị này thường được sử dụng để lắp cho van công nghiệp cỡ lớn như van bi DN125, van bướm DN300 dùng trong các hệ thống tự động hóa. Hiện tại Van Nhập Khẩu đang trực tiếp phân phối sản phẩm tại Việt Nam. Hàng cam kết chuẩn, đầy đủ giấy tờ, bảo hành chính hãng, hỗ trợ giao hàng, lắp đặt tận nơi. Liên hệ ngay Hotline 0978021499 để được hỗ trợ trực tiếp và báo giá.
Bộ điều khiển khí nén HTD125 là gì?

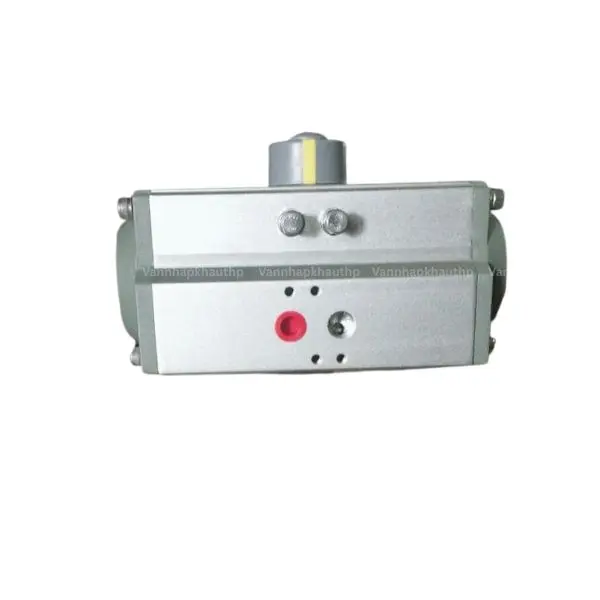

Bộ điều khiển khí nén HTD125 là thiết bị truyền động áp lực khí nén để tạo ra chuyển động quay, từ đó điều khiển tự động các loại van quay như van bi, van bướm công nghiệp.
Thiết bị này hoạt động theo cơ chế tác động kép (Double Acting). Hiểu một cách đơn giản thì ở cả hai quá trình đóng và mở van, khí nén đều được cấp vào các khoang của xi lanh để tác động lên piston, tạo lực quay cho trục. Với cơ chế này quá trình đóng mở của van sẽ diễn ra nhanh chóng, lực phân bố đều và kiểm soát tốt hơn trong quá trình vận hành.

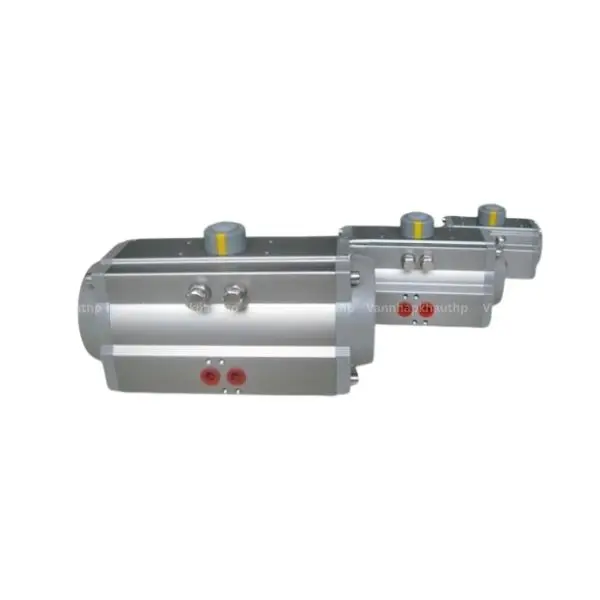

Bộ điều khiển khí nén HTD125 được sản xuất bởi Haitima (thương hiệu hàng đầu Đài Loan chuyên về thiết bị chuyển động), với thân bộ truyền làm hợp kim nhôm cao cấp, phủ sơn tĩnh điện bên ngoài, tiêu chuẩn chống nước chống IP68, kết nối đạt chuẩn ISO 5211, DIN 3337 nên được đánh giá rất cao về độ bền và khả năng hoạt động . Sản phẩm này hiện được sử dụng để lắp cho van bi DN125, van bướm DN300 dùng trong các hệ thống công nghiệp tự động. Tại Van Nhập Khẩu chúng tôi có sẵn model với số lượng lớn, giá cả cạnh tranh, giấy tờ CO, CQ đầy đủ.
Thông số kỹ thuật
| Model | HTD125 |
| Kiểu hoạt động | Tác động kép |
| Góc quay | 0 – 90° |
| Vật liệu thân | Hợp kim nhôm |
| Áp lực khí nén làm việc | 3 – 8 bar |
| Nhiệt độ hoạt động | -20°C đến +80°C |
| Mô-men tiêu chuẩn | 97N.m (88in.lbs) to 4,122Nm (37,763in.lbs) |
| Tiêu chuẩn kết nối | ISO 5211 / DIN 3337 |
| Tiêu chuẩn chống bụi, chống nước | IP68 |
| Kiểu hoạt động | On/ off, tuyến tính |
| Môi trường làm việc | Khí nén, hơi, nước, dầu,… |
| Kết nối | Van bi DN125, van bướm DN300 |
| Xuất xứ | Haitima – Đài Loan |
| Giấy tờ | CO, CQ đủ |
| Bảo hành | 12 tháng |

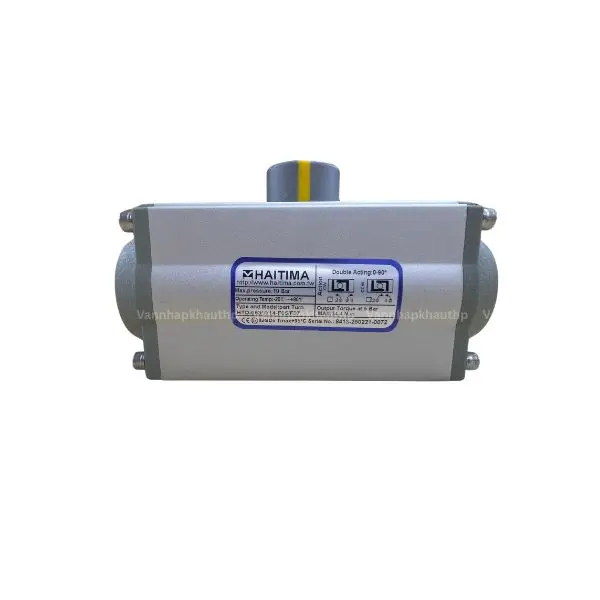

Cấu tạo bộ điều khiển khí nén HTD125
Bộ truyền động khí nén HTD125 được thiết kế theo dạng truyền động quay với nhiều chi tiết cơ khí liên kết bên trong để tạo chuyển động quay ổn định. Về tổng thể thiết bị có kết cấu nhỏ gọn với các bộ phận chính như:
- Phần thân bộ truyền động: Được chế tạo từ hợp kim nhôm cao cấp, bề mặt phủ lớp sơn tĩnh điện giúp tăng khả năng chống ăn mòn và hạn chế ảnh hưởng từ môi trường ẩm, bụi hoặc hóa chất.
- Bên trong thân là hai piston đối xứng, đây là bộ phận trực tiếp nhận lực từ khí nén. Khi khí nén được cấp vào các khoang làm việc, piston sẽ dịch chuyển tịnh tiến sang hai phía. Chuyển động này sau đó được truyền qua hệ thống thanh răng – bánh răng, chuyển đổi chuyển động thẳng của piston thành chuyển động quay của trục.
- Ở vị trí trung tâm là trục truyền động, bộ phận này có nhiệm vụ truyền mô-men xoắn từ cơ cấu bánh răng ra ngoài để điều khiển đóng mở van. Trục được gia công chính xác, độ cứng cao và tương thích với các chuẩn lắp đặt van phổ biến như ISO 5211 hoặc DIN 3337, giúp việc kết nối với van bi hoặc van bướm trở nên thuận tiện.
- Ngoài ra, bộ điều khiển còn được trang bị nắp đậy hai đầu, hệ thống gioăng làm kín và cổng cấp khí,….

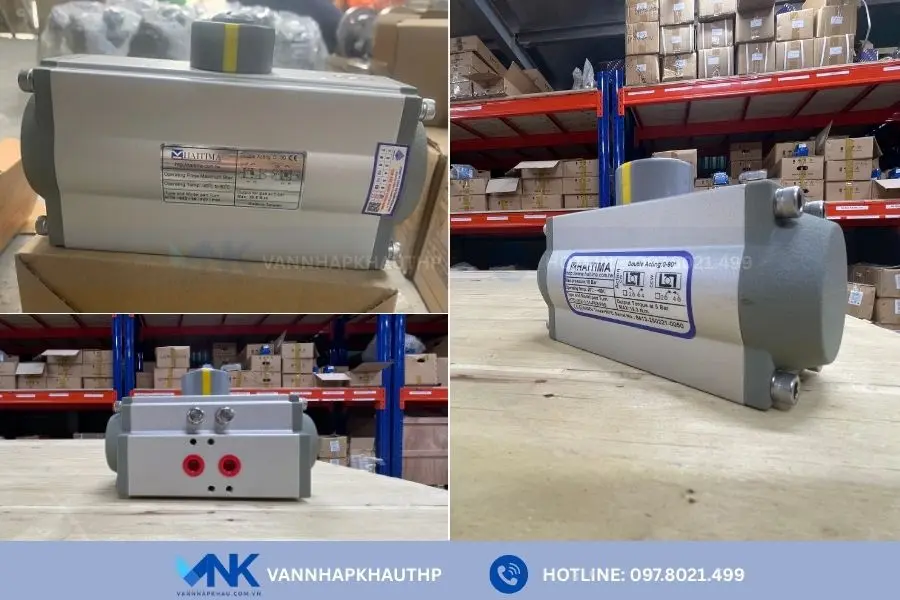

Ưu điểm nổi bật của bộ điều khiển khí nén HTD125
Là sản phẩm được các nhà máy, xí nghiệp tin dùng khi cần lắp đặt cho các loại van cỡ lớn trong các hệ thống tự động, HTD125 sở hữu hàng loạt các ưu điểm nổi bật như:
- Cơ chế tác động kép giúp quá trình đóng mở van diễn ra nhanh chóng, lực truyền ổn định và phân bố đều trong suốt quá trình vận hành.
- Mô men xoắn mạnh, thích hợp với các loại van cỡ lớn như van bi DN125 hoặc van bướm DN300.
- Tốc độ phản hồi nhanh, khi nhận tín hiệu cấp khí, bộ truyền động có thể chuyển trạng thái trong thời gian rất ngắn khoảng 1-3 để giúp hệ thống vận hành tự động
- Khả năng chống bụi, chống nước tốt, đạt tiêu chuẩn IP68, giúp thiết bị có thể hoạt động ổn định trong môi trường ẩm ướt, ngoài trời
- Bộ điều khiển khí nén HTD125 được thiết kế theo tiêu chuẩn kết nối ISO 5211 và DIN 3337, có khả năng tương thích cao với nhiều loại van công nghiệp.
- Sản phẩm sử dụng nguồn khí nén sạch nên hạn chế rủi ro chập cháy so với các thiết bị truyền động dùng điện
Hướng dẫn lắp đặt bộ điều khiển khí nén HTD125 với các loại van
Sở hữu lực mô men xoắn mạnh, bộ điều khiển khí nén HTD125 thường được sử dụng để lắp đặt cho các loại van công nghiệp cỡ lớn như van bi DN125, van bướm DN300 theo công thức.
- Bộ điều khiển khí nén HTD125 + Van bi 125A = Van bi điều khiển khí nén DN125
- Bộ điều khiển khí nén HTD125 + Van bướm 300A = Van bướm điều khiển khí nén DN300
Dưới đây là hình ảnh các loại van điều khiển khí nén được lắp từ bộ truyền động HTD125, kèm theo thông số kỹ thuật cơ bản.

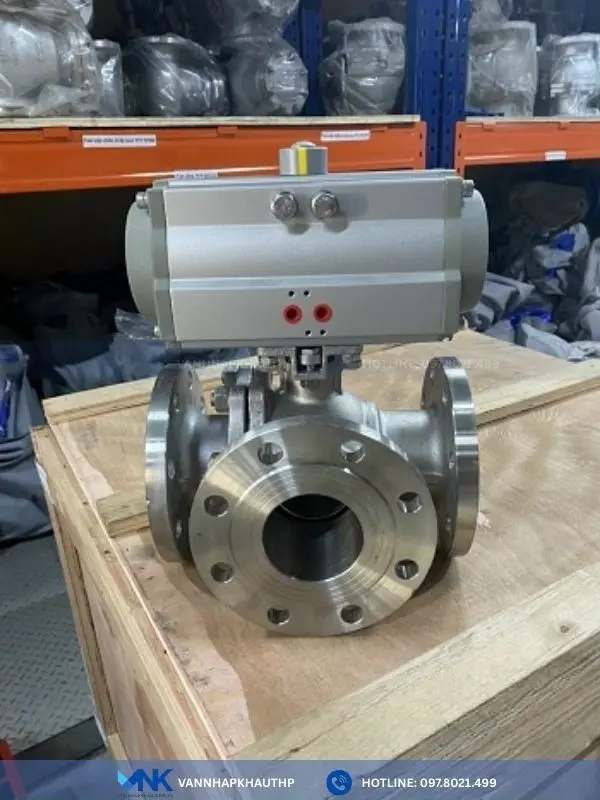

Van bi điều khiển khí nén DN125
|
 |

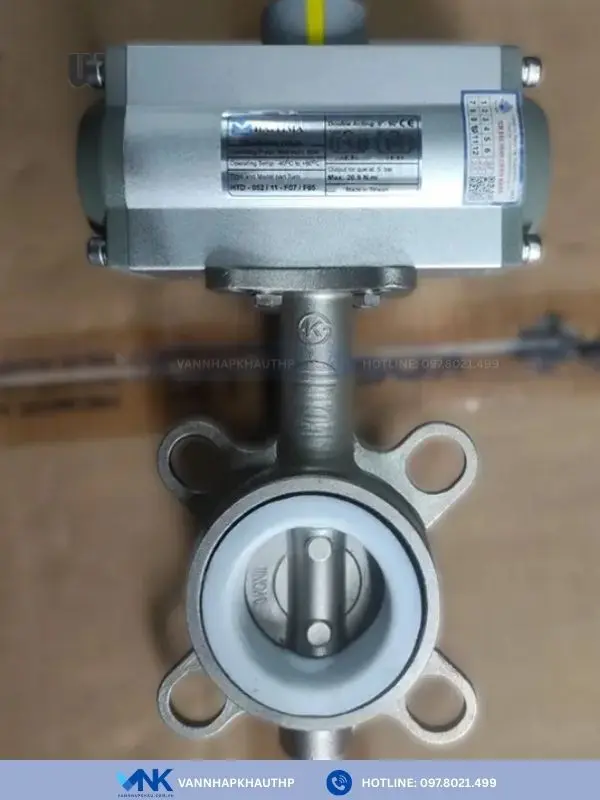

Van bướm điều khiển khí nén DN300
|
 |
Lưu ý: Khi lắp đặt actuator HTD125 với van bướm DN300 hoặc van bi DN125, cần sử dụng thêm giá đỡ và trục nối (bracket + coupling) để đảm bảo bộ truyền động được đặt đúng vị trí và truyền lực quay ổn định xuống trục van. Việc căn chỉnh chính xác giữa trục actuator và trục van sẽ giúp quá trình đóng mở diễn ra trơn tru, đồng thời hạn chế ma sát và tăng tuổi thọ cho toàn bộ hệ thống.
Ứng dụng của bộ điều khiển khí nén HTD125 trong công nghiệp
Với khả năng tương thích với các loại van công nghiệp cỡ lớn để tạo thành các bộ van điều khiển khí nén tự động, HTD125 hiện được sử dụng rộng rãi trong các hệ thống sản xuất. Thiết bị này giúp thay thế thao tác đóng mở thủ công, đồng thời tăng độ chính xác và khả năng kiểm soát dòng lưu chất. Một số ứng dụng điển hình của bộ khí nén HTD125 có thể kể đến như:
- Hệ thống hơi nóng và lò hơi công nghiệp.
- Hệ thống cấp thoát nước, xử lý nước và nước thải.
- Nhà máy thực phẩm, đồ uống và dược phẩm.
- Nhà máy hóa chất, dầu khí và sản xuất công nghiệp.
- Hệ thống khí nén và các dây chuyền tự động hóa trong nhà máy.
- Ngoài ra nó HTD125 còn được sử dụng trong các hệ thống PCCC, HVAC, công nghiệp hóa chất, khí gas để đảm bảo an toàn hơn so với van điện

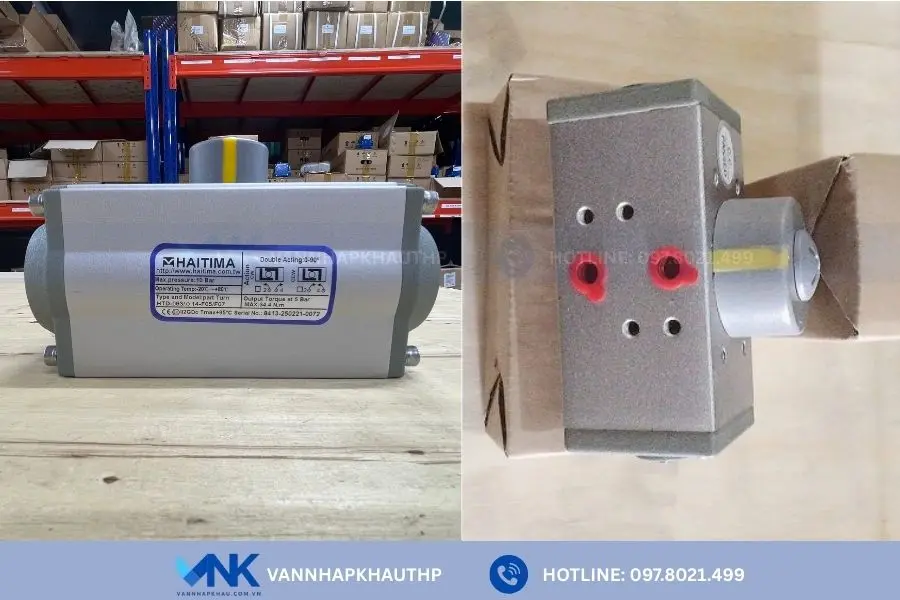

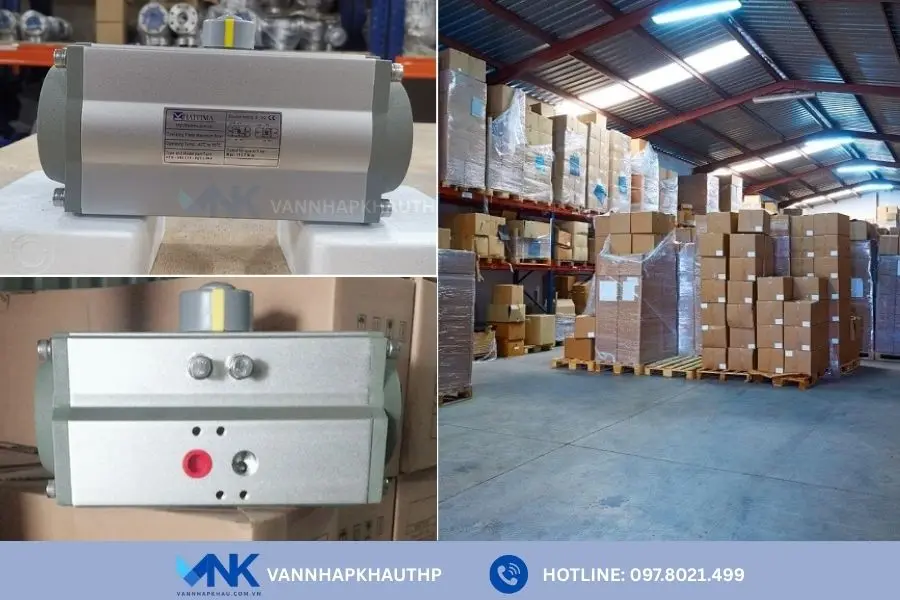

Mua bộ điều khiển khí nén HTD125 ở đâu uy tín?
Thị trường hiện có rất nhiều đơn vị cung cấp bộ điều khiển khí nén HTD125, tuy nhiên để đảm bảo chất lượng và nguồn gốc sản phẩm, khách hàng nên lựa chọn những đơn vị nhập khẩu trực tiếp và có kinh nghiệm trong lĩnh vực van công nghiệp. Van Nhập Khẩu là một trong những địa chỉ được nhiều nhà máy và đơn vị thi công tin tưởng lựa chọn.
✅ Hiện tại bộ điều khiển khí nén HTD125 luôn có sẵn tại kho với số lượng lớn, đáp ứng nhanh nhu cầu cho các công trình và hệ thống sản xuất.
✅ Sản phẩm được nhập khẩu chính hãng, đầy đủ giấy tờ CO, CQ, catalogue và được kiểm tra kỹ thuật trước khi bàn giao cho khách hàng.
✅ Về giá thành, do nhập khẩu trực tiếp từ Haitima Đài Loan, không qua trung gian chúng tôi cam kết mang đến mức giá cạnh tranh
✅ Ngoài ra, khách hàng còn được hỗ trợ tư vấn kỹ thuật, giao hàng nhanh chóng, bảo hành, bảo dưỡng trong suốt quá trình sử dụng.
Liên hệ ngay 0978021499 để Van Nhập Khẩu tư vấn và gửi báo gia chi tiết về bộ điều khiển khí nén HTD125
