Y xiên khí nén DN20 là thiết bị điều khiển và kiểm soát dòng chảy được sử dụng phổ biến trong các hệ thống hơi nóng, khí nén và tự động hóa công nghiệp.Dưới đây là những thông tin chi tiết về cấu tạo, nguyên lý hoạt động cũng như ưu điểm, ứng dụng và cách chọn mua sản phẩm đảm bảo phù hợp với các hệ thống công nghiệp.

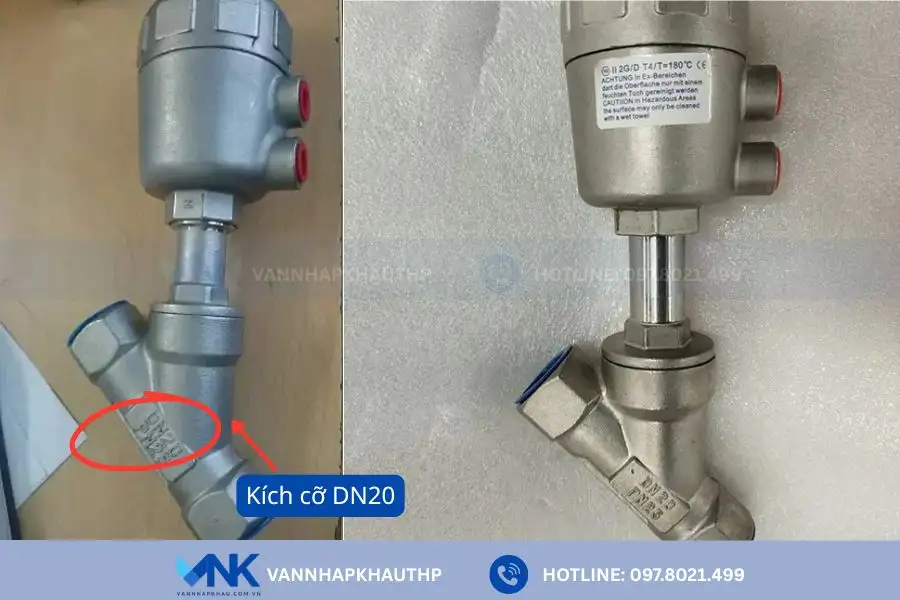

Đôi nét về van y xiên khí nén DN20
Van y xiên khí nén DN20 hay còn gọi là van góc điều khiển khí nén. Đây là dòng van điều khiển khí nén được thiết kế theo dạng góc xiên 30 -45 độ, giúp tối ưu hướng đi dòng chảy đồng thời giảm tổn thất áp suất. Van hoạt động hoàn toàn tự động nhờ vào áp lực khí nén giúp quá trình đóng, mở diễn ra nhanh chóng,chính xác và ổn định. Đặc biệt, khi được lắp đảo chiều, van y xiên khí nén còn có khả năng hạn chế và loại bỏ hiện tượng búa nước, từ đó bảo vệ hệ thống vận hành an toàn và bền bỉ hơn.
Sản phẩm này được thiết kế với kích thước DN20, tương đương đường ống phi 27mm, ¾ inch phù hợp lắp đặt cho các hệ thống khí nén quy mô vừa và nhỏ. Tùy vào nhu cầu vận hành van y xiên khí nén DN20 có thể được sản xuất với chất liệu đồng, inox; kết nối ren hoặc clamp phù hợp với nhiều hệ thống.
Thông số kỹ thuật cơ bản
| Kích thước | DN20 (phi 27mm) |
| Áp lực làm việc | 0 – 10 bar hoặc 0 – 16 bar (tùy model) |
| Nhiệt độ làm việc | -10°C đến 180°C |
| Vật liệu thân van | Inox / Đồng / Nhựa |
| Kiểu điều khiển | Khí nén |
| Kiểu kết nối | Ren / Clamp |
| Dạng hoạt động | Thường đóng (NC) / Thường mở (NO) |

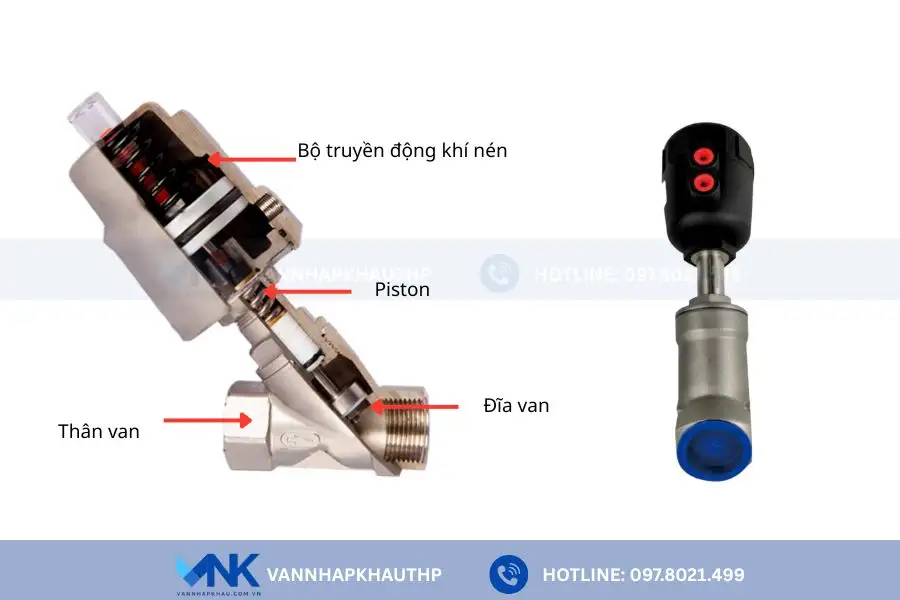

Cấu tạo của van y xiên khí nén DN20
Mặc dù được sản xuất với nhiều chất liệu và kiểu kết nối khác nhau, nhưng nhìn chung van y xiên khí nén DN20 vẫn được cấu tạo từ các bộ phận chính dưới đây .
- Thân van: Đây là bộ phận quan trọng nhất, có nhiệm vụ chứa và dẫn dòng lưu chất đi qua hệ thống. Thân van y xiên DN20 thường được thiết kế chữ Y nghiêng, với chất liệu chính là inox hoặc đồng cho khả năng chịu nhiệt và chống ăn mòn tốt.
- Trục van: Là bộ phận truyền chuyển động cơ khí từ bộ khí nén xuống đĩa van. Khi piston hoạt động trục van sẽ di chuyển lên, xuống để thực hiện thao tác đóng, mở.
- Đĩa van: Là bộ phận trực tiếp tiếp xúc và điều tiết dòng chảy. Khi van đóng, đĩa van ép chặt vào bề mặt làm kín, giúp ngăn hoàn toàn lưu chất đi qua. Khi van mở, đĩa van nâng lên tạo đường cho dòng chảy đi qua.
- Bộ truyền động khí nén: Là bộ phận quan trọng nhất của van xiên khí nén DN20. Bộ phận này sẽ gồm piston, lò xo hồi và khoang cấp khí. Khi khí nén được cấp vào, piston sẽ tạo lực đẩy làm trục van chuyển động. Khi ngắt khí, lò xo sẽ đưa hệ thống trở về trạng thái ban đầu (đóng hoặc mở tùy thiết kế).
Nguyên lý hoạt động của van y xiên khí nén DN20
Van y xiên khí nén DN20 hoạt động dựa trên nguyên lý sử dụng áp lực khí nén để điều khiển piston, từ đó truyền lực xuống trục và đĩa van để thực hiện quá trình đóng mở dòng chảy. Tùy vào cấu hình, van sẽ có cơ chế hoạt động khác nhau.
Đối với loại thường đóng
- Ở trạng thái ban đầu khi chưa cấp khí, lò xo bên trong bộ truyền động sẽ giữ piston ở vị trí cố định, ép chặt đĩa van vào bề mặt làm kín. Lúc này, van ở trạng thái đóng hoàn toàn, ngăn không cho lưu chất đi qua đường ống.
- Khi cấp khí nén vào bộ điều khiển, áp lực khí sẽ tác động lên piston bên trong bộ truyền động. Lực nén này đủ lớn để thắng lực đàn hồi của lò xo, khiến piston di chuyển và kéo theo trục van chuyển động. Lúc này, đĩa van sẽ được nâng lên khỏi bề mặt làm kín, tạo ra khoảng hở cho lưu chất đi qua đường ống một cách dễ dàng.
Đối với loại thường mở
- Ở trạng thái ban đầu khi không cấp khí nén, van sẽ ở trạng thái mở sẵn. Lúc này, đĩa van không ép vào bề mặt làm kín, giúp dòng lưu chất lưu thông liên tục qua hệ thống.
- Khi cấp khí nén vào bộ truyền động, áp lực khí sẽ đẩy piston di chuyển theo chiều ngược lại, đồng thời tác động lên trục van. Lực này khiến đĩa van hạ xuống và ép chặt vào vị trí làm kín, từ đó ngăn dòng chảy và đóng van lại. Khi ngắt nguồn khí nén, lò xo sẽ đưa piston trở về vị trí ban đầu, giúp van quay lại trạng thái mở như mặc định.
Xem thêm bài viết liên quan:

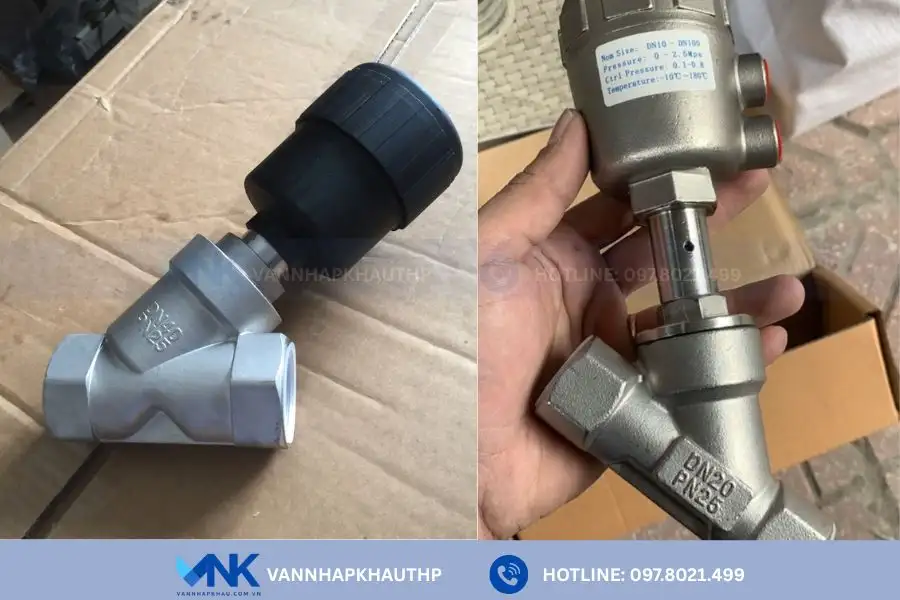

Đặc điểm nổi bật của van y xiên khí nén DN20
Không chỉ được đánh giá cao về khả năng đóng mở tự động, van y xiên khí nén DN20 còn sở hữu nhiều ưu điểm vượt trội giúp tối ưu hiệu suất hệ thống. Cụ thể:
✅ Van có kích thước DN20 tương đương đường ống phi 27mm (Ø27) hoặc 3/4 inch, phù hợp cho các hệ thống đường ống và dây chuyền sản xuất quy mô vừa, yêu cầu lưu lượng ổn định.
✅ Van đóng mở hoàn toàn nhờ áp lực khí nén, giúp giảm thao tác thủ công và tăng tính tự động hóa cho hệ thống.
✅ Bộ truyền động khí nén giúp van hoạt động nhanh, phù hợp các hệ thống cần kiểm soát dòng chảy liên tục.
✅ Thiết kế chữ Y đặc trưng giúp tối ưu hướng đi của dòng chảy, hạn chế tổn thất áp suất và giảm hiện tượng bám cặn.
✅ Hệ thống gioăng làm kín tốt giúp van đảm bảo an toàn khi vận hành trong môi trường áp lực.
✅ Van có thể sử dụng cho môi trường hơi nóng, khí nén, nước sạch hoặc một số môi trường công nghiệp nhẹ.
✅ Đặc biệt với việc sử dụng các vật liệu chế tạo chắc chắn như đồng, inox sản phẩm này có thể hoạt động ổn định trong thời gian dài mà ít hư hỏng.
✅ Sản phẩm có thể dễ dàng kết hợp với PLC, hệ thống cảm biến và các dây chuyền sản xuất hiện đại

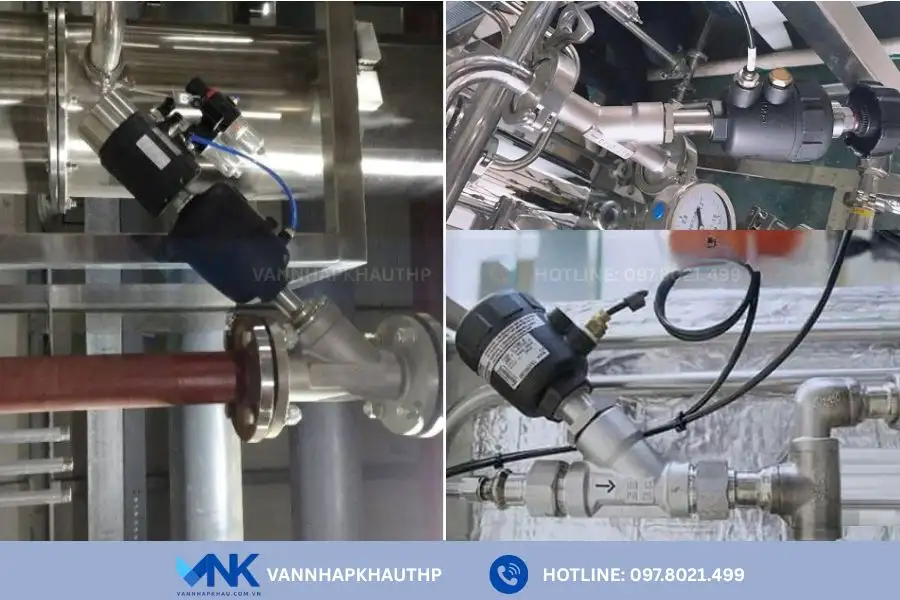

Ứng dụng thực tế của van y xiên khí nén DN20
Sở hữu ưu điểm vượt trội về độ bền, khả năng vận hành nhanh chóng van y xiên khí nén DN20 hiện được sử dụng rộng rãi trong nhiều hệ thống công nghiệp. Cụ thể:
- Hệ thống khí nén quy mô vừa (đường ống phi 27mm)
- Hệ thống hơi nóng và lò hơi, đường ống phân phối hơi hoặc khu vực cấp hơi cục bộ đường kính ống DN20.
- Hệ thống đường ống dẫn nước sạch, khí nén hoặc dung dịch có lưu lượng vừa
- Hệ thống xử lý nước hoặc các tuyến ống trung gian dùng để điều tiết dòng chảy
- Ngành dệt nhuộm và công nghiệp nhẹ quy mô vừa phải
- Ngoài ra, thiết bị này còn được sử dụng rộng rãi trong các hệ thống tự động hóa, ngành thực phẩm, hóa chất,…
Một số lỗi thường gặp khi dùng van y xiên khí nén DN20
Dù có độ bền cao và khả năng hoạt động ổn định nhưng trong vận hành thực tế, van y xiên khí nén DN20 vẫn có thể gặp một số sự cố nếu lắp đặt sai kỹ thuật hoặc điều kiện làm việc không đảm bảo. Dưới đây là những lỗi phổ biến thường gặp:
- Không có khí nén hoặc áp suất khí quá yếu: Khiến van đóng mở chậm, không dứt khoát hoặc thậm chí không hoạt động.
- Lắp sai chiều dòng chảy: Làm giảm hiệu suất vận hành của van, đồng thời có thể gây áp lực ngược dẫn đến hư hỏng đĩa van.
- Gioăng làm kín bị mòn hoặc lão hóa: Dẫn đến hiện tượng rò rỉ lưu chất trong quá trình vận hành, làm giảm độ kín của hệ thống.
- Van bị kẹt do cặn bẩn: Thường xảy ra khi nguồn khí nén hoặc lưu chất không được lọc sạch, khiến piston và trục van hoạt động không trơn tru.
- Chọn sai vật liệu van: Gây ăn mòn khi sử dụng trong môi trường hóa chất hoặc nhiệt độ không phù hợp, làm giảm tuổi thọ thiết bị.
- Không bảo dưỡng định kỳ: Khiến bộ truyền động khí nén hoạt động kém nhạy, giảm hiệu suất và rút ngắn tuổi thọ của van.

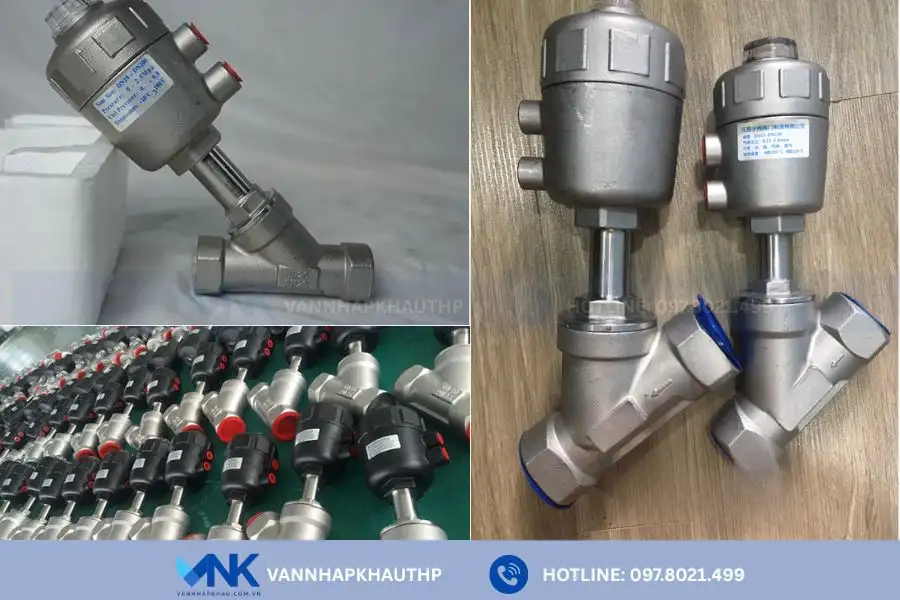

Địa chỉ mua van y xiên khí nén DN20 chính hãng, giá tốt
Van y xiên khí nén DN20 hiện được phân phối rộng rãi trên thị trường. Tuy nhiên, để đảm bảo hệ thống vận hành ổn định, hạn chế rủi ro hư hỏng người dùng nên lựa chọn những đơn vị cung cấp chính hãng, có đầy đủ chứng từ CO–CQ và thông số kỹ thuật rõ ràng.
Van Nhập Khẩu là một trong những đơn vị uy tín chuyên cung cấp van y xiên khí nén DN20 và nhiều dòng van công nghiệp khác. Sản phẩm được nhập khẩu trực tiếp từ các thương hiệu lớn tại Hàn Quốc, Đài Loan và châu Âu, đảm bảo chất lượng ổn định, độ bền cao và khả năng vận hành tốt trong nhiều môi trường công nghiệp khác nhau.
Tất cả sản phẩm tại đây trước khi đến tay người dùng đều được kiểm tra kỹ lưỡng, đảm bảo tiêu chuẩn kỹ thuật. Bên cạnh chất lượng, Van Nhập Khẩu còn hỗ trợ khách hàng lựa chọn sản phẩm sao cho phù hợp với từng môi trường, hỗ trợ vận chuyển, lắp đặt, bảo hành theo đúng quy định của nhà sản xuất. Đặc biệt với các khách hàng dự án, đặt mua số lượng lớn, chúng tôi còn có chính sách chiết khấu, giúp tối ưu chi phí đầu tư mà vẫn đảm bảo độ bền trong quá trình dùng. Liên hệ ngay 0978021499 để được tư vấn thông tin chi tiết về sản phẩm.
