Giới thiệu van điện từ ODE Model 21W4KV250

Van điện từ ODE MODEL 21W4KV250 là dòng sản phẩm được sản xuất tại Italia bởi thương hiệu nổi tiếng ODE. Đặc điểm nhận dạng là model được hãng phân định cho kích thước đường ống danh nghĩa phi 34 – Size 1” –  DN25. Kiểu dáng thường đóng, điện áp sử dụng 24V, 110V, 220V, chất liệu cấu tạo đồng thau….

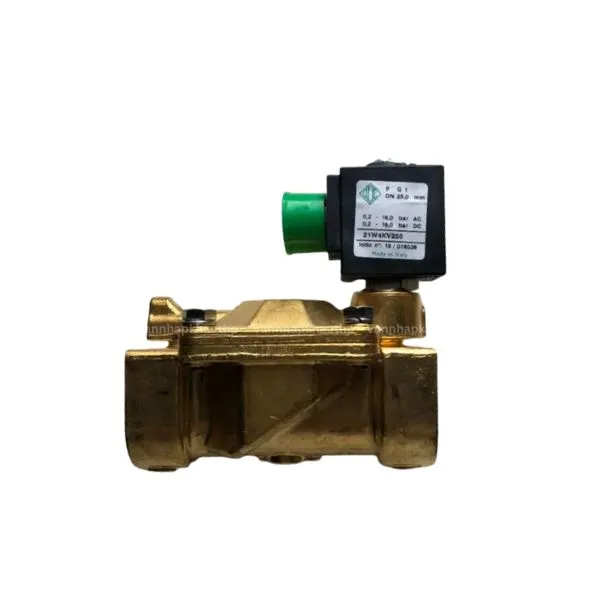

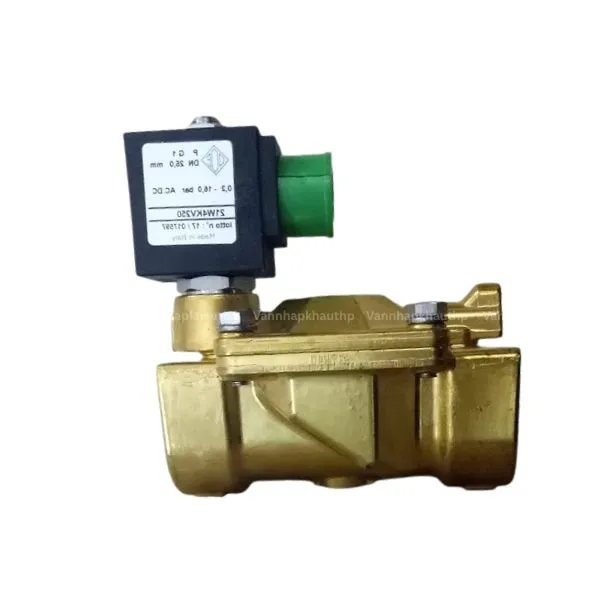

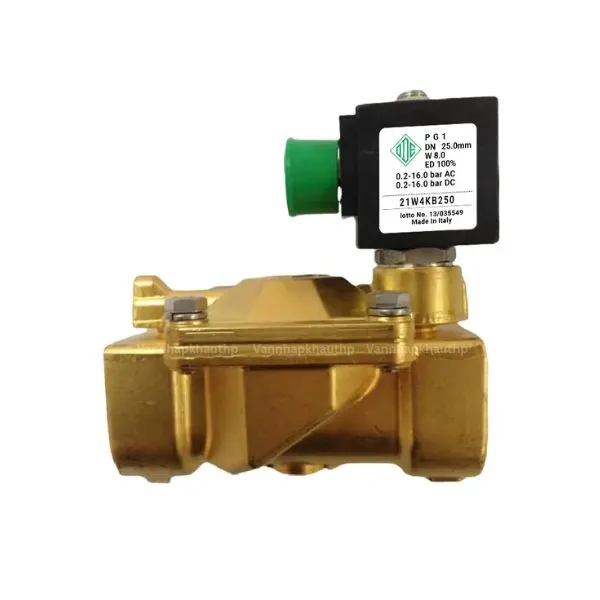

Van điện từ ODE Model 21W4KV250
Van điện từ ODE Model 21W4KV250

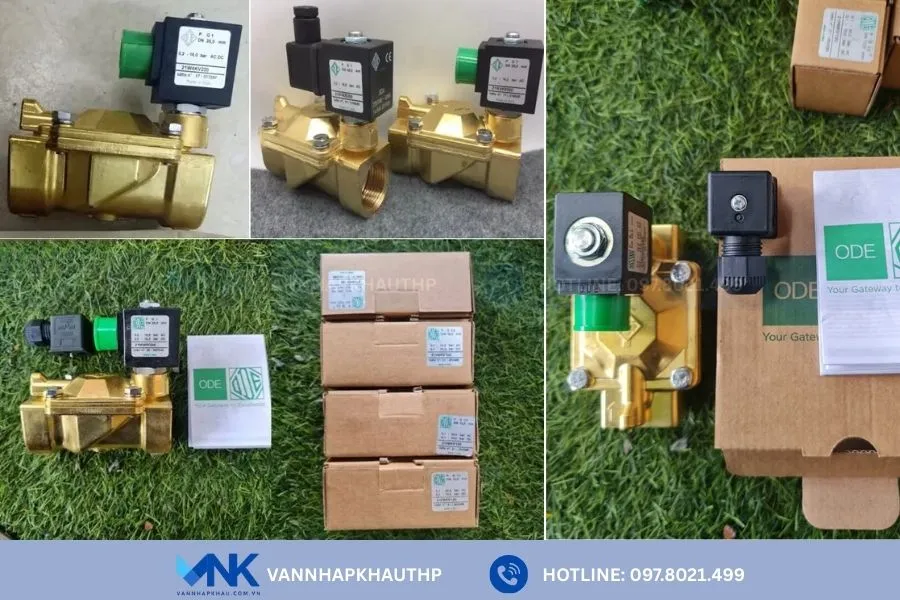

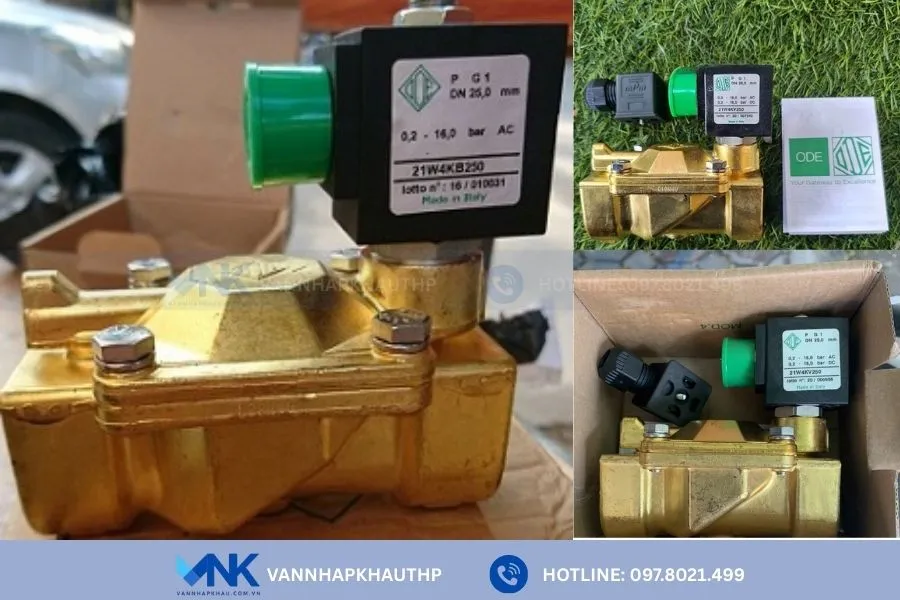

Hình ảnh Van điện từ ODE Model 21W4KV250

Thông số kỹ thuật:

  • Made in: Italya
  • Kiểu kết nối: Nối/Lắp Ren
  • Chất liệu: Đồng
  • Nhiệt độ: 180 độ C
  • Dạng: Thường đóng, thường mở
  • Điện: 24V – 220V
  • Sử dụng: Nước, Khí
  • Áp lực làm việc: 10bar, 16bar, 25bar
  • Công xuất của coil điện: 8W – 12W

Cấu tạo

Tương tự các dòng van điện từ khác, model ODE 21W4KV250 cũng được thiết kế gồm các bộ phận chính như sau:

cấu tạo van điện từ inox
cấu tạo van điện từ inox
  • Thân van: chất liệu đồng thau có đặc tính đúc tốt, độ bền cao, chống chịu tốt điều kiện nhiệt độ, áp suất cao.
  • Cuộn coil: bộ phận có chức năng tạo ra từ trường để đóng mở van, sử dụng nguồn điện áp phổ biến một chiều 24V và xoay chiều 220V.
  • Đĩa van: có nhiệm vụ nhận lực tác động từ trục van để đóng, mở cho phép dòng chảy lưu chất đi qua van.
  • Trục van: hay còn gọi là piston là bộ phận giúp tạo áp suất chênh lệch để điều khiển quá trình đóng, mở đĩa van.
  • Lò xo: bộ phận để đưa van về vị trí ban đâu khi ngừng nguồn điện áp cung cấp vào coil điện.

Nguyên lý hoạt động

Như đã giới thiệu từ đầu, van điện từ ODE model 21W4KV250 là dạng thường đóng, do vậy ban đầu van sẽ ở vị trí đóng hoàn toàn nhờ vào lực đàn hồi của lò xo. Nếu muốn mở van chỉ cần cấp nguồn điện áp thích hợp 24V, 110V hoặc 220V. Khi có nguồn điện đi vào cuộn coil sẽ sinh ra từ trường và hút trục van, đĩa van dịch chuyển lên trên. Lúc này sẽ có một khe hở được tạo ra và cho phép lưu chất đi qua van.

Khi muốn đóng van, chỉ cần ngắt nguồn điện cấp vào, lúc này cuộn coil sẽ không thể sinh ra từ trường. Và tất nhiên lúc này lò xo đàn hồi sẽ ép đĩa van về vị trí đóng ban đầu.

Ưu, nhược điểm của van điện từ ODE 21W4KV250

Ưu điểm:

  • Thiết kế đơn giản, nhỏ gọn, tiện lợi cho quá trình lắp đặt, vận chuyển cũng như bảo dưỡng, bảo trì, thay thế.
  • Cuộn coil có độ bền cao, được đúc nguyên khối nên có khả năng làm việc liên tục, hiệu quả trong thời gian dài.
  • Chất liệu chế tạo đồng thau có độ cứng cao, chống va đập tốt, hoạt động tốt trong điều kiện nhiệt độ, áp suất cao.
  • Được ứng dụng đa dạng trong nhiều môi trường, hệ thống khác nhau: nước sạch, nước thải, hóa chất, xăng, dầu…
  • Cách thức hoạt động thường đóng phù hợp với nhiều vị trí lắp đặt và tiện lợi cho người sử dụng.
  • Kiểu dáng lắp đặt nối ren nên chỉ phù hợp với hệ thống có kích cỡ, quy mô nhỏ hoặc vừa.

Nhược điểm:

  • Dòng van này có nhược điểm duy nhất là giá thành cao nên chi phí đầu tư ban đầu sẽ khá lớn.

Lưu ý lắp đặt van điện từ ODE model 21W4KV250

Mặc dù thiết kế đơn giản, lắp đặt dễ dàng tuy nhiên trong quá trình lắp đặt, để đảm bảo hệ thống vận hành ổn định, hiệu quả độ bền cao quý khách cần lưu ý một số vấn đề dưới đây:

Ứng dụng van điện từ ODE
Ứng dụng van điện từ ODE
  • Đầu tiên, cần chuẩn bị đầy đủ dụng cụ, thiết bị cần thiết cho quá trình lắp đặt, đồng thời vệ sinh sạch sẽ đường ống và vị trí ren tiếp xúc của van với đường ống. Tránh trường hợp khi vận hành có bụi bẩn, rác thải sẽ gây ra tình trạng tắc nghẽn.
  • Tiếp theo, cần xác định vị trí lắp đặt, hướng vào của lưu chất để kết nối chiều vào đúng chuẩn với hướng mũi tên trên thân van. Lưu ý thêm phải đảm bảo van để hướng đồng tâm với ống, vặn ren từ từ cho đến khi cảm thấy vừa tầm. Không được siết quá mạnh sẽ dẫn đến hỏng van.
  • Cuộn coil phải được lắp đặt theo hướng lên trên tuyệt đối không được hướng xuống đất.
  • Sau khi van điện từ được lắp đặt, không được có sự chênh lệch áp suất ngược trong đường ống. Và van cần được hoạt động thử nghiệm nhiều lần để phù hợp với nhiệt độ trước khi đưa vào sử dụng.

Nếu quý khách có nhu cầu mua sắm van điện từ ODE model 21W4KV250 vui lòng liên hệ qua hotline để được nhân viên của Tuấn Hưng Phát tư vấn, báo giá.



Chất liệu

Đồng, Inox

Thương hiệu

ODE

Xuất xứ

Italya
