Van điện từ đồng nối ren ODE 21W3KV190 có xuất xứ từ hãng ODE – Italy với kích cỡ DN20, kết nối lắp ren, thân van bằng đồng, gioăng làm kín FKM (Viton). Đây là dòng sản phẩm được sử dụng phổ biến với giá thành hợp lý hiện nay. Tại Van Nhập Khẩu chúng tôi có sẵn số lượng lớn, giá tốt, bảo hành minh bạch. Chi tiết cụ thể, hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.

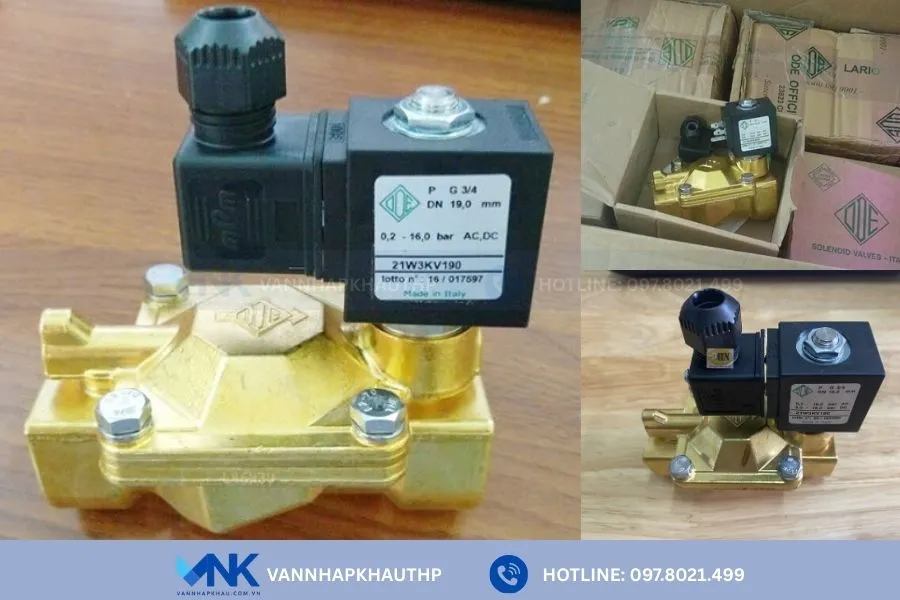

Giới thiệu van điện từ đồng nối ren ODE 21W3KV190
Van điện từ ODE Model 21W3KV190 là sản phẩm van điện từ được hãng phân định cho kích thước đường ống danh nghĩa phi 27mm (¾ inch) tức là DN20 theo đường kính định danh. Xuất xứ van từ thương hiệu ODE nổi tiếng chuyên sản xuất van điện từ tại Italy, với thiết kế thuộc dòng 2/2, 2 cửa, 2 vị trí, hoạt động theo dạng thường đóng NC, luôn đóng khi không có điện, chỉ mớ khi cấp điện.
Đặc điểm nổi bật của dòng van này là thân van được làm bằng đồng thau, trục van inox, gioăng làm kín FKM (viton), kết nối lắp ren. Cuộn coil có mức tiêu thụ điện nặng 8W, phạm vi nhiệt độ làm việc tối đa 180oC, áp lực 25 bar. Hệ thống ứng dụng chủ yếu để điều khiển lưu lượng của các chất khí, nước, hơi, dầu nhẹ, nhiên liệu trong hệ thống tự động hóa, hệ thống HVAC, hệ thống khí nén, thiết bị xử lý nước…
Thông số kỹ thuật
| Model | 21W3KV190 |
| Kích thước | DN20 – 3/4″ – 26.7mm – Ø27 |
| Chất liệu thân | Đồng thau EN 12165 |
| Trục, lò xo | Inox AISI 300, AISI 400 |
| Điện áp | 12V, 24V, 110V, 220V |
| Nhiệt độ hoạt động | -10°C – 140°C |
| Áp lực làm việc | Max 25 bar |
| Gioăng làm kín | Viton (FKM) |
| Kết nối | Lắp ren |
| Dạng van | Thường đóng |
| Hệ thống ứng dụng | Hơi nóng, khí nén, nước |
| Xuất xứ | ODE – Italy |

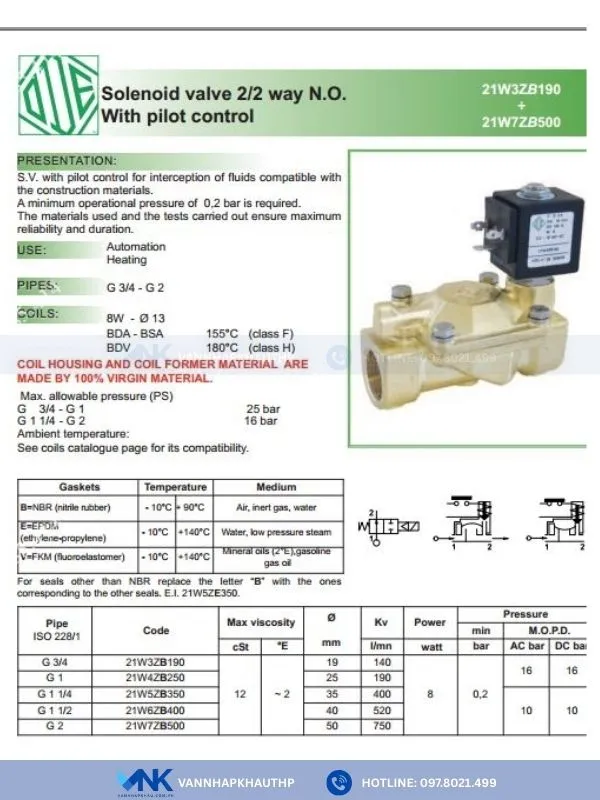

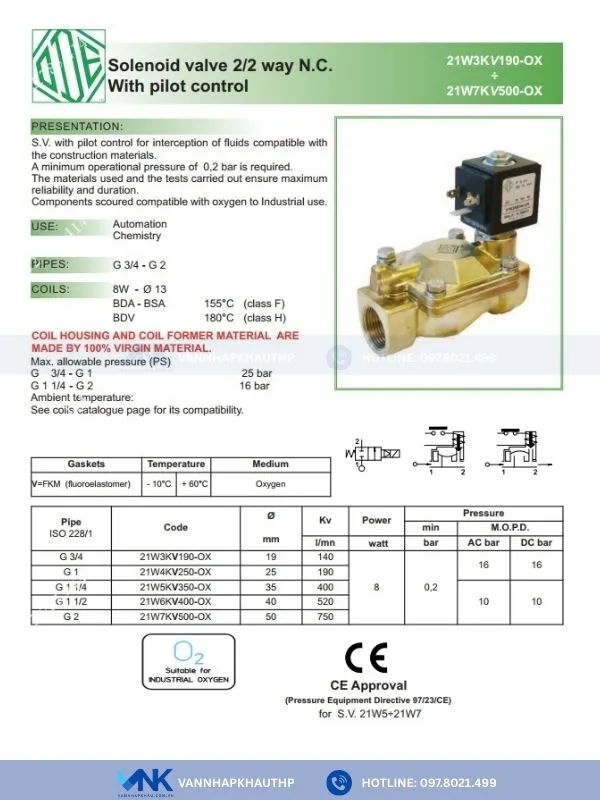

Catalog van điện từ đồng nối ren ODE Model 21W3KV190

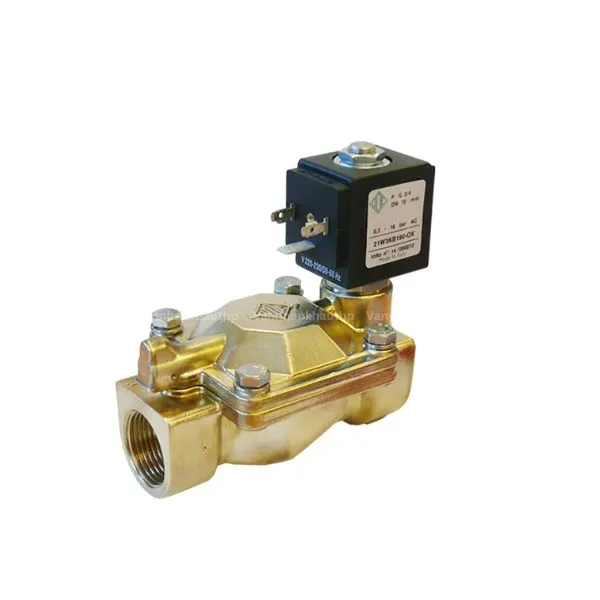

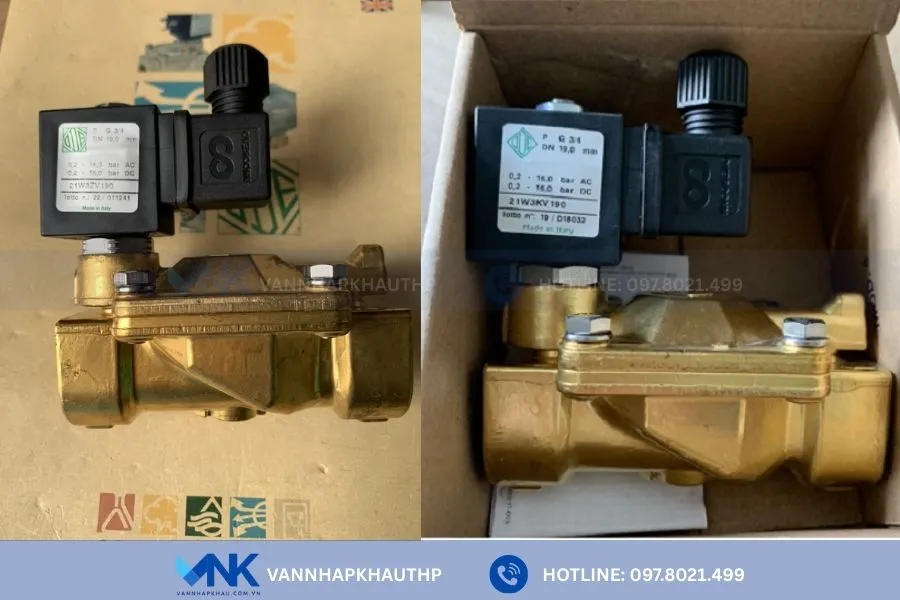

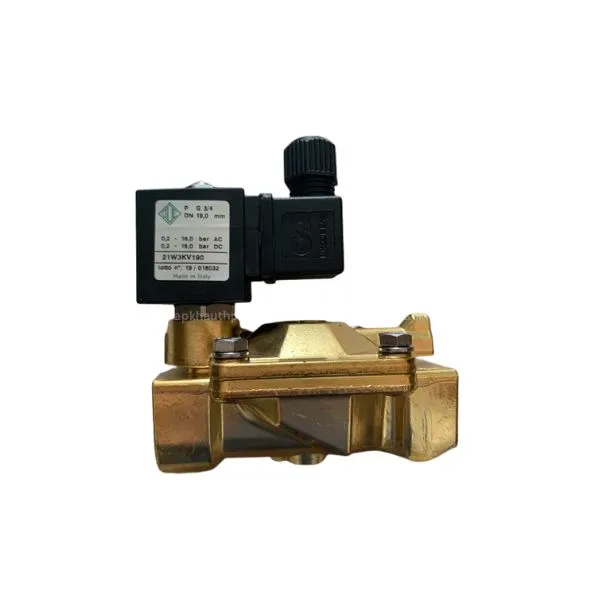

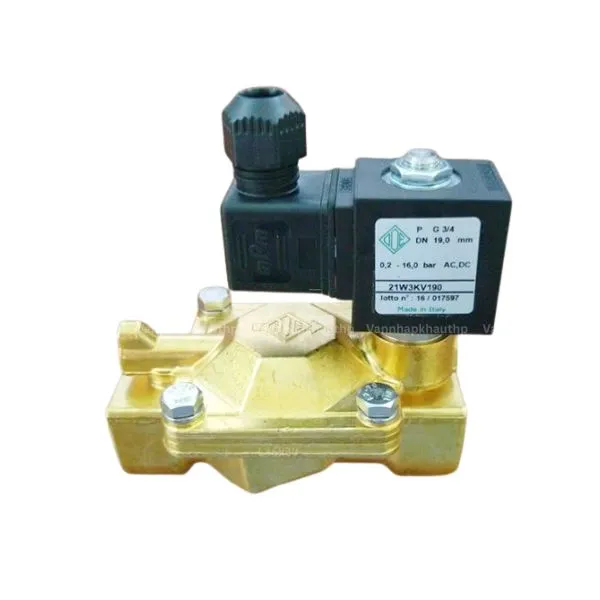

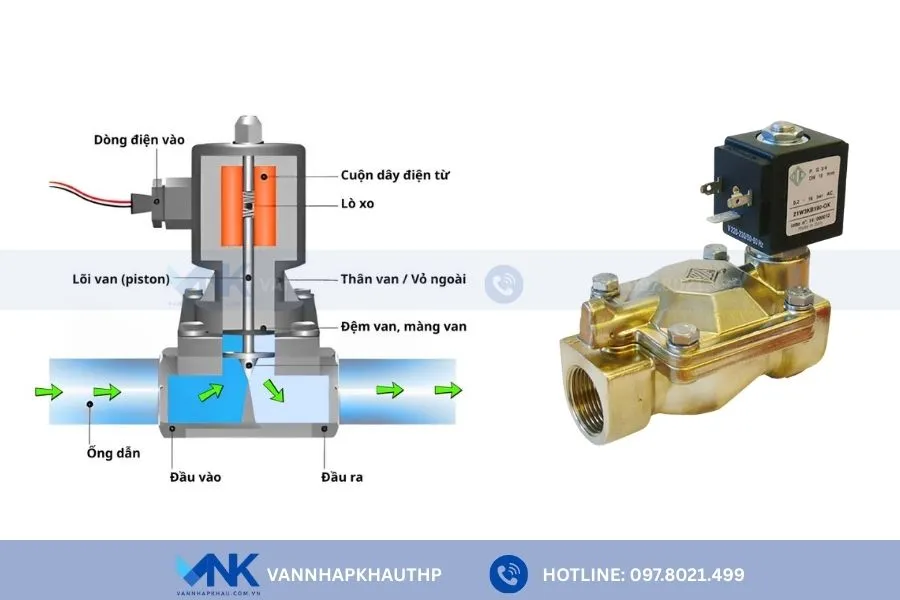

Cấu tạo van điện từ ODE 21W3KV190
Van điện từ ODE Model 21W3KV190 được thiết kế đơn giản gồm các bộ phận chính như sau:
- Thân van: Chất liệu đồng thau được đúc nguyên khối có độ bền cao, chống chịu tốt điều kiện nhiệt độ, áp suất cao và chịu được môi trường làm việc khắc nghiệt. Kiểu kết nối với đường ống dạng lắp ren. Trên thân van có dập nổi logo thương hiệu ODE để nhận diện.
- Cuộn coil điện từ: Bộ phận có chức năng tạo ra từ trường để đóng mở van, sử dụng nguồn điện áp phổ biến một chiều 24V và xoay chiều 220V. Cuộn coil có dạng hộp vuông, trên thân có dán tem ghi đầy đủ thông số kỹ thuật cơ bản như model, điện áp, kích cỡ, nhiệt độ… và thương hiệu, xuất xứ.
- Đĩa van: Có nhiệm vụ nhận lực tác động từ trục van để đóng, mở cho phép dòng chảy lưu chất đi qua van.
- Trục van: Hay còn gọi là piston là bộ phận giúp tạo áp suất chênh lệch để điều khiển quá trình đóng, mở đĩa van.
- Lò xo: Bộ phận để đưa van về vị trí ban đầu khi ngừng nguồn điện áp cung cấp vào coil điện. Bộ phận này thường được làm từ chất liệu inox, được đặt phía trên hoặc dưới piston tùy cấu tạo.
Nguyên lý hoạt động
Như đã giới thiệu từ đầu, van điện từ ODE Model 21W3KV190 thuộc dạng thường đóng, do vậy ban đầu van sẽ ở vị trí đóng, ngăn không cho lưu chất đi qua nhờ vào lực đàn hồi của lò xo. Nếu muốn mở van chỉ cần cấp nguồn điện áp thích hợp 24V, 110V hoặc 220V vào cuộn coil. Khi có nguồn điện đi vào cuộn coil sẽ sinh ra từ trường và hút trục van, đĩa van dịch chuyển lên trên. Lúc này sẽ có một khe hở được tạo ra và cho phép lưu chất đi qua van, van ở trạng thái mở.
Khi muốn đóng van, chỉ cần ngắt nguồn điện cấp vào, lúc này cuộn coil sẽ không thể sinh ra từ trường. Và tất nhiên lúc này lò xo đàn hồi sẽ ép đĩa van về vị trí đóng ban đầu.
Đặc tính nổi bật của van điện từ đồng ODE 21W3KV190
✅ Kích cỡ nhỏ DN20, kết nối lắp ren, dễ dàng lắp đặt, phù hợp với hệ thống quy mô nhỏ hoặc trung bình.
✅ Chất liệu chế tạo đồng thau nguyên chất có ưu điểm độ cứng cao, chống ăn mòn tốt, khả năng chịu nhiệt, chịu áp lực cao.
✅ Có khả năng hoạt động liên tục trong thời gian dài nhờ cuộn coil được chế tạo bằng phương thức đúc nguyên khối.
✅ Thuộc loại 2 cửa, 2 vị trí đóng, mở và thường đóng khi chưa cấp điện luôn đóng, chỉ mở khi cấp nguồn điện áp phù hợp vào cuộn coil.
✅ Gioăng làm kín được làm bằng Viton (FKM) bền bỉ, chịu nhiệt, chống mài mòn và làm kín tốt, hạn chế lưu chất rò rỉ ra bên ngoài.
✅ Cuộn coil sử dụng công suất 8W giúp tiết kiệm điện năng và tiêu chuẩn chống nước, chống bụi đạt IP65 .
✅ Áp lực làm việc tương đối cao so với các dòng van cùng thương hiệu thì model này cao hơn nhiều.
✅ Ứng dụng rộng rãi trong nhiều môi trường, hệ thống khác nhau: nước, khí, hơi nóng, xăng, dầu, gas…
✅ Thường được lắp đặt trong hệ thống, công trình có quy mô nhỏ hoặc vừa thì kiểu dáng thiết kế đa số là lắp ren.
Ứng dụng van điện từ nối ren ODE 21W3KV190
Hiện nay, với chức năng đóng, mở, kiểm soát lưu lượng dòng chảy trong hệ thống đường ống và sử dụng nhiều nguồn điện áp thông dụng, van điện từ lắp ren ODE 21W3KV190 được ứng dụng rộng rãi và phổ biến trong khá nhiều lĩnh vực. Chúng ta dễ dàng có thể bắt gặp hình ảnh van điện từ trong các khu công nghiệp, nhà máy, trong nông nghiệp, dân dụng hàng ngày và cả trong hệ thống phòng cháy chữa cháy. Cụ thể chi tiết như sau:
- Trong hệ thống cấp thoát nước sạch, xử lý nước thải phục vụ trong sinh hoạt hàng ngày hoặc nhu cầu tại các nhà máy, xí nghiệp, khu công nghiệp…
- Trong môi trường hóa chất như axit, bazo… có tính ăn mòn.
- Trong hệ thống phòng cháy chữa cháy, HVAC.
- Trong hệ thống hơi nóng tại các lò hơi, lò sấy công nghiệp.
- Trong các nhà máy sản xuất, chế biến thực phẩm, đồ uống, các nhà máy dệt…
- Trong công nghiệp khai thác khoáng sản, luyện kim cơ khí chế tạo…
- Trong hệ thống tưới tiêu nông nghiệp hoặc trong các khu chăn nuôi gia súc, gia cầm, thủy hải sản…
Nên mua van điện từ đồng nối ren ODE 21W3KV190 ở đâu để được giá tốt?
Nếu bạn đang tìm kiếm đơn vị mua van điện từ đồng nối ren ODE 21W3KV190– Van Nhập Khẩu là địa chỉ ưu tiên hàng đầu. Tại thị trường Việt Nam, đơn vị đã có hơn 16 năm kinh nghiệm, sẵn sàng cam kết cung cấp sản phẩm chính hãng, chất lượng, bảo hành rõ ràng và giá thành tốt nhất.
Khi mua hàng tại Vannhapkhau.com.vn, quý khách sẽ nhận được:
✅ Sản phẩm chính hãng 100%, nhập khẩu trực tiếp từ ODE – Ý, đầy đủ giấy tờ chứng nhận CO CQ.

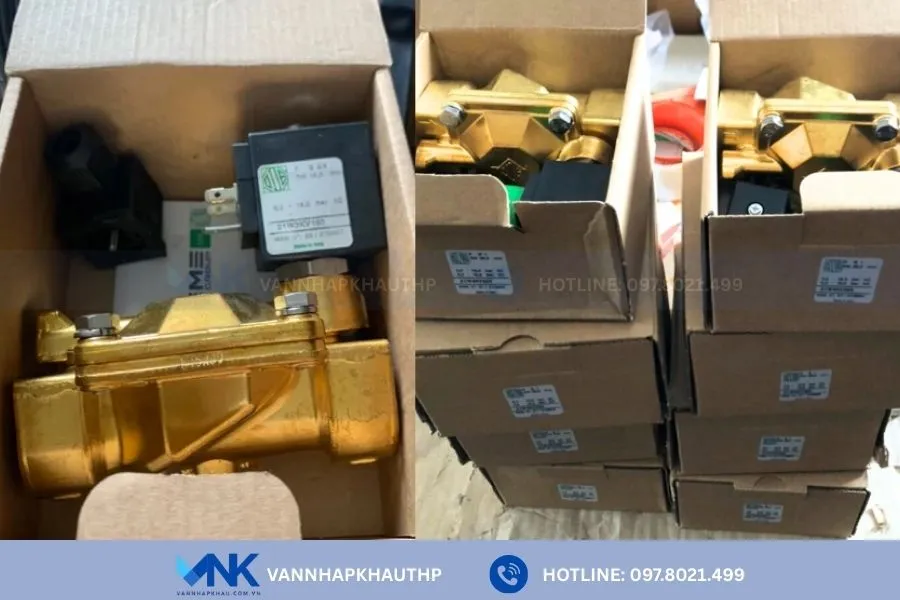

✅ Kho hàng rộng, lưu sẵn kho số lượng lớn để khách hàng tham quan và lựa chọn.
✅ Đội ngũ nhân viên chuyên nghiệp, có trình độ chuyên môn cao và luôn làm việc 24/7 để tư vấn chọn model phù hợp với hệ thống.
✅ Chính sách bảo hành minh bạch, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất.
✅ Giá thành cạnh tranh, có chiết khấu cao với các đơn hàng giá trị lớn.
✅ Hỗ trợ giao hàng toàn quốc, nhanh chóng.
Để nhận báo giá chính xác nhất tại thời điểm quan tâm quý khách vui lòng liên hệ trực tiếp qua hotline hoặc truy cập website Van Nhập Khẩu để được tư vấn, hỗ trợ. Chúng tôi cam kết mang đến sự hài lòng tuyệt đối về chất lượng, dịch vụ.
