Van bướm kiểu wafer là một trong những loại van được sử dụng phổ biến trong các hệ thống. Kết nối wafer chính là van kẹp giữa 2 mặt bích, cố định bằng bulong, thân van có 2 tai hoặc 4 tai đề định vị đúng vị trí van. Vậy van bướm kiểu wafer là gì? Hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.
Giới thiệu van bướm kiểu wafer

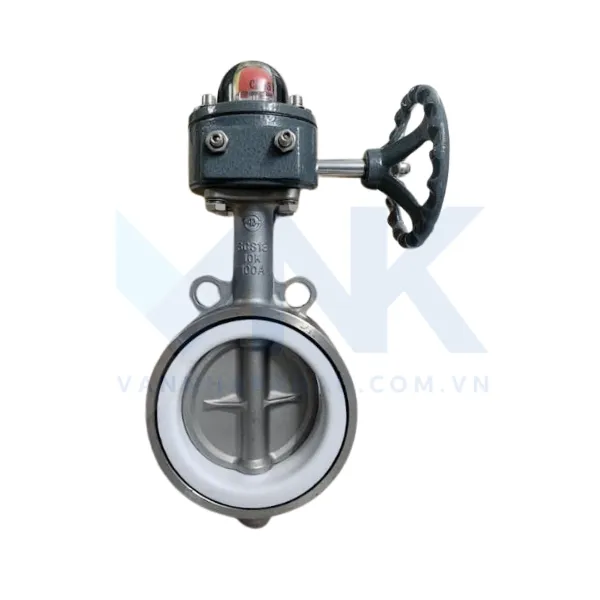

Van bướm kiểu wafer là loại van cánh bướm được thiết kế kiểu kết nối với đường ống dạng kẹp wafer, trên thân van có 2 tai hoặc 4 tai để kết nối với mặt bích, van được kẹp giữa 2 mặt bích và được siết chặt bằng các bulong xuyên qua thân van. Đây là dòng van phổ biến, thông dụng trong các hệ thống nhờ thiết kế gọn nhẹ, lắp đặt đơn giản và giá thành hợp lý, rẻ hơn so với dạng lắp bích.
Về cấu tạo và cơ chế vận hành tương tự các dòng van bướm thông thường, thân van được làm bằng inox, gang, thép hoặc nhựa; gioăng làm kín bằng cao su EPDM, PTFE. Phần điều khiển thủ công bằng tay gạt, tay quay hoặc tự động bằng bộ điều khiển điện, khí nén. Hệ thống môi trường lưu chất ứng dụng rộng rãi: cấp thoát nước, PCCC, HVAC, xử lý nước thải, hóa chất và thực phẩm…
Thông số kỹ thuật van cánh bướm wafer
| Kích cỡ | DN40 – DN800 |
| Chất liệu thân | Inox, gang, thép |
| Kiểu điều khiển | Tay quay, tay gạt, điều khiển điện, khí nén |
| Nhiệt độ hoạt động | -10°C – 200°C |
| Kiểu kết nối | Kẹp wafer |
| Tiêu chuẩn kết nối | JIS, BS, DIN, ANSI |
| Áp lực làm việc | PN16, PN25 |
| Môi trường ứng dụng | Nước, hơi nóng, khí nén, hóa chất, dầu khí… |
| Xuất xứ | Hàn Quốc, Đài Loan, Nhật Bản, ….. |
Van bướm kiểu wafer có gì đặc biệt?
✅ Thân van mỏng, trọng lượng nhẹ, van được lắp đặt kẹp giữa 2 mặt bích đường ống và chèn bulong xuyên qua thân van để cố định.
✅ Không chiếm nhiều diện tích, phù hợp với vị trí lắp đặt có không gian hạn chế hoặc hệ thống đường ống phức tạp.
✅ Thao tác lắp đặt đơn giản, chỉ cần siết chặt bulong nối giữa 2 mặt bích, giúp dễ dàng thay thế hoặc bảo trì, bảo dưỡng định kỳ.
✅ Được thiết kế đa tiêu chuẩn kết nối JIS, BS, DIN, ANSI giúp tương thích cao với nhiều hệ thống đường ống.
✅ Chức năng chính được dùng để đóng mở và điều tiết dòng chảy lưu chất theo cơ chế vận hành trục xoay 90 độ.
✅ Thân van được sản xuất bằng nhiều loại vật liệu đa dạng inox, gang, thép, nhựa phù hợp với cả môi trường trung tính, ăn mòn, có hóa chất nhẹ hoặc nước sạch.
✅ Có thể vận hành van linh hoạt bằng tay gạt, tay quay, điều khiển điện hoặc điều khiển khí nén, tùy thuộc nhu cầu của hệ thống.
✅ So với van bướm lắp bích, lug giá thành rẻ hơn do thiết kế tối giản, ít vật liệu, dễ gia công và dễ lắp đặt.
✅ Lựa chọn tối ưu cho hầu hết các hệ thống, môi trường lưu chất như nước sạch, nước thải, hơi nóng, khí nén, dầu khí, HVAC, PCCC…
Các loại van bướm kiểu wafer phổ biến hiện nay
Dưới đây là các loại van bướm kiểu wafer được sử dụng phổ biến trên thị trường hiện nay trong các hệ thống chúng tôi đã tổng hợp:

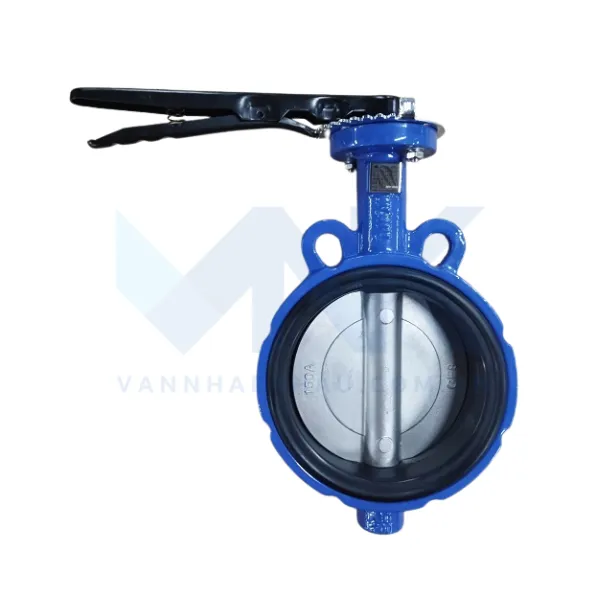

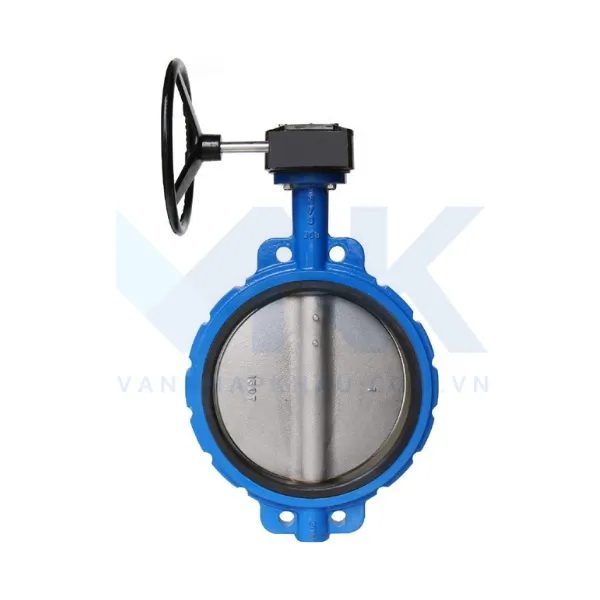

Van bướm kiểu wafer thủ công
Đây là loại van sử dụng bộ điều khiển thủ công dạng tay gạt hoặc tay quay kèm hộp số trợ lực. Ưu điểm giá thành rẻ, vận hành đơn giản, không yêu cầu nguồn điện hay khí nén. Mọi thao tác đóng mở van đều được thực hiện thủ công hoàn toàn bằng sức người. Do đó, thường được dùng trong hệ thống có quy mô, áp suất nhỏ hoặc trung bình. Ngoài ra, dạng tay quay khi vận hành sẽ nhẹ nhàng hơn dạng tay gạt vì có hộp số trợ lực nên được dùng trong hệ thống có quy mô lớn hơn.
Van bướm kiểu wafer tự động
Là dòng van được tích hợp bô điều khiển tự động bằng điện hoặc khí nén, cho phép đóng mở từ xa qua trung tâm điều khiển. Ưu điểm thời gian đóng mở nhanh, độ chính xác cao, phù hợp với hệ thống tự động hóa, quy mô lớn hoặc môi trường độc hại cần điều khiển từ xa. Nhược điểm giá thành cao hơn dạng thủ công và yêu cầu hệ thống cần có nguồn điện áp, khí nén để vận hành.
Van bướm kiểu wafer Đài Loan
Van bướm kiểu wafer Đài Loan được sản xuất bởi các thương hiệu hàng đầu tại Đài Loan như Unid, Haitima. Ưu điểm đa dạng kích cỡ, mẫu mã, vật liệu chế tạo gang, inox hoặc nhựa. Đặc biệt là giá thành cạnh tranh, thuộc phân khúc tầm trung nên phù hợp cho cả công trình dân dụng và công nghiệp nhẹ. Một số hệ thống ứng dụng điển hình không thể bỏ qua: nước sạch, nước thải, hóa chất.
Van bướm kiểu wafer Hàn Quốc
Tổng hợp dòng van bướm kiểu wafer xuất xứ từ Hàn Quốc – đất nước có công nghệ sản xuất hiện đại, đạt tiêu chuẩn quốc tế. Một số thương hiệu nổi bật có thể kể đến như Wonil, Samwoo, Kosaplus… Ưu điểm sản phẩm được sản xuất có chất lượng cao, bền bỉ, vận hành ổn định và giá thành hợp lý. Chất liệu thân van chủ yếu inox hoặc gang; gioăng làm kín EPDM, PTFE được ưa chuộng tại các nhà máy sản xuất lớn, khu công nghiệp.

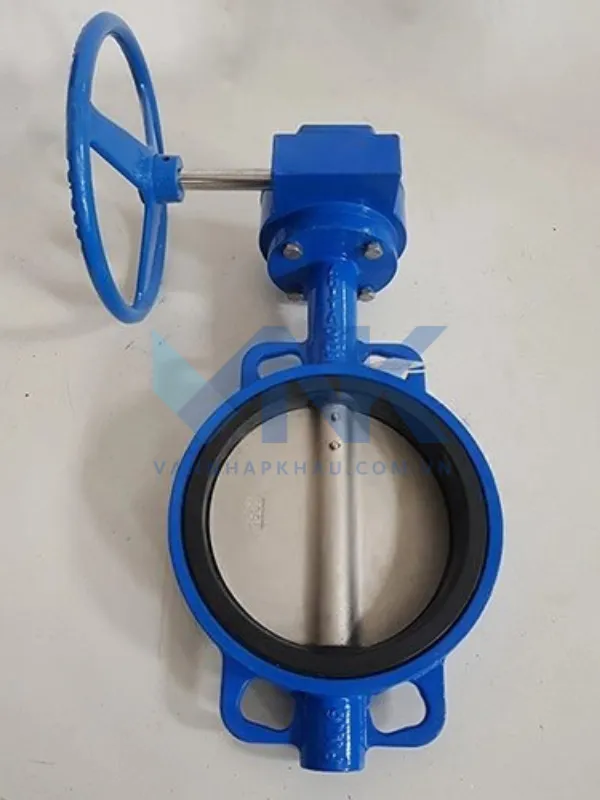

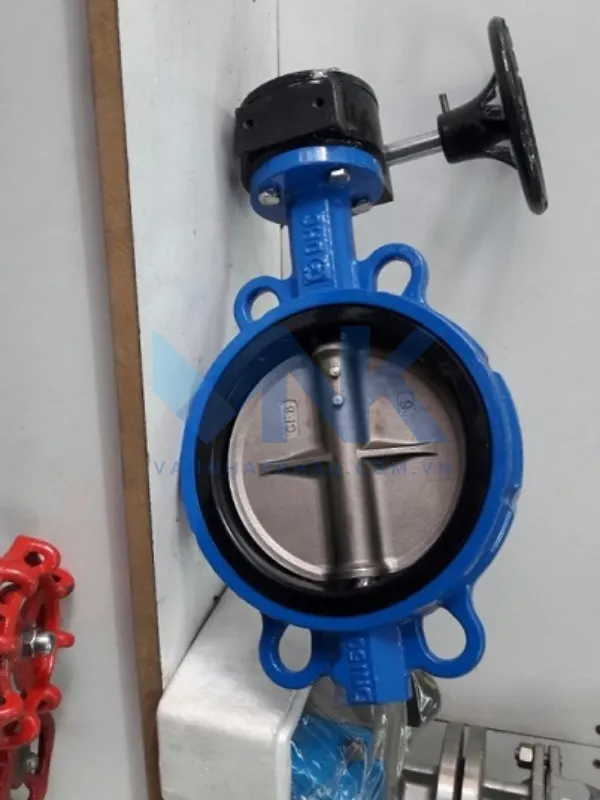

Van bướm kiểu wafer Malaysia
Van bướm kiểu wafer Malaysia có nguồn gốc sản xuất từ các thương hiệu nổi tiếng như ARV, Arita của Malaysia. Điểm cộng vượt trội nhất là giá thành vừa phải rẻ hơn xuất xứ Hàn Quốc, chất lượng tốt trong tầm giá nên phù hợp với nhiều phân khúc khách hàng. Hệ thống ứng dụng điển hình cấp thoát nước, PCCC, nhà máy thực phẩm, dược phẩm, hệ thống HVAC…
Địa chỉ mua van bướm wafer uy tín
Hiện nay trên thị trường, không thiếu các đơn vị cung cấp van bướm kiểu wafer với nhiều mẫu mã, xuất xứ và mức giá khác nhau. Tuy nhiên, để đảm bảo chất lượng, nguồn gốc rõ ràng cũng như chính sách bảo hành minh bạch, khách hàng cần đặc biệt lưu ý lựa chọn những nhà phân phối uy tín, có năng lực và kinh nghiệm trong ngành van công nghiệp.
Một trong những địa chỉ đáng tin cậy được nhiều người dùng lựa chọn khách hàng có thể cân nhắc chính là Van Nhập Khẩu THP. Đơn vị đã có hơn 16 năm kinh nghiệm chuyên cung cấp các loại van công nghiệp nhập khẩu chính hãng với phương châm hoạt động “Chất lượng, dịch vụ tạo nên thương hiệu”. Đơn vị sẵn sàng cam kết khi mua hàng khách hàng sẽ nhận được:
✅ Sản phẩm nhập khẩu trực tiếp, chính hãng 100%, đầy đủ giấy tờ chứng nhận CO, CQ, catalogue.
✅ Kho hàng rộng, lưu sẵn kho đa dạng mẫu mã, chất liệu, xuất xứ sản phẩm.
✅ Đội ngũ kỹ thuật viên có trình độ chuyên môn cao, chuyên nghiệp, luôn sẵn sàng làm việc mọi lúc, mọi nơi để tư vấn, hỗ trợ khách hàng.
✅ Giao hàng toàn quốc, đảm bảo cung ứng nhanh chóng cho mọi công trình lớn, nhỏ.
✅ Giá thành hợp lý, có nhiều chương trình khuyến mãi hấp dẫn và chiết khấu cao với các đơn hàng có giá trị lớn.
Nhìn chung, van bướm kiểu wafer là sản phẩm thiết kế gọn nhẹ, dễ dàng lắp đặt, không chiếm nhiều diện tích và vận hành linh hoạt, bền bỉ. Quan trọng còn có giá thành rẻ hơn các loại van khác. Nếu quý khách có nhu cầu mua hàng, hãy liên hệ trực tiếp qua hotline để được nhân viên của Van Nhập Khẩu tư vấn, hỗ trợ nhé.
