Van bướm tay quay YDK của Hàn Quốc ứng dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ thiết kế tối ưu và đa dạng chất liệu, đáp ứng tốt nhu cầu kiểm soát dòng chảy trong các đường ống có kích thước và áp lực khác nhau. Bài viết dưới đây tổng hợp chi tiết về cấu tạo, nguyên lý hoạt động, các ưu điểm nổi bật cũng như các model van bướm tay quay YDK thông dụng hiện nay để quý khách tham khảo và lựa chọn phù hợp với hệ thống của mình.

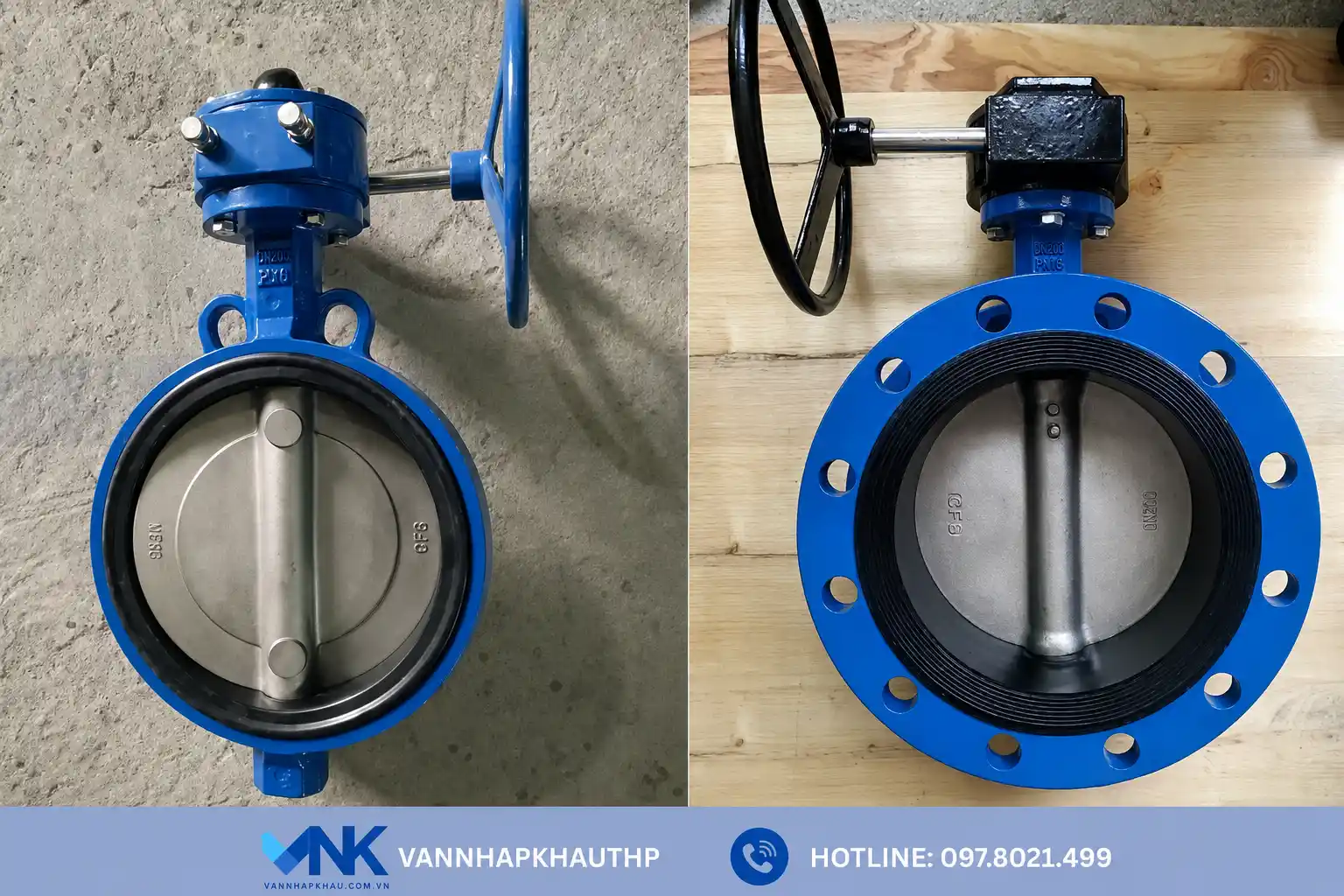

Van bướm tay quay YDK
Van bướm tay quay YDK vận hành bằng cơ chế tay quay vô lăng, thuộc thương hiệu YDK Hàn Quốc với hơn 30 năm kinh nghiệm sản xuất van công nghiệp.
Điểm khác biệt so với van bướm tay gạt (vốn chỉ phù hợp với kích thước nhỏ) nằm ở hộp số giảm tốc được trang bị sẵn, giúp tăng mô-men xoắn và giảm đáng kể lực quay của người vận hành. Nhờ đó, thao tác đóng mở van diễn ra nhẹ nhàng, chính xác ngay cả với các kích thước lớn như DN100, DN150, DN200, DN300 đến DN600.
Để đáp ứng đa dạng nhu cầu sử dụng, van bướm tay quay YDK hiện được sản xuất với nhiều phiên bản: thân gang, thân inox, kiểu kết nối wafer hoặc mặt bích. Dải kích thước trải rộng từ DN50 đến DN600, phù hợp với nhiều tiêu chuẩn đường ống khác nhau.
Thông số kỹ thuật
| Kích thước | DN50 – DN600 |
| Kiểu vận hành | Tay quay vô lăng kết hợp hộp số giảm tốc (Gear Box) |
| Vật liệu thân van | Gang, inox |
| Vật liệu đĩa van | Inox 304, inox 316 |
| Vật liệu gioăng | EPDM, NBR, PTFE |
| Kiểu kết nối | Wafer, mặt bích |
| Áp suất làm việc | PN10, PN16 |
| Nhiệt độ làm việc | -10°C -180 độ C |
| Môi trường sử dụng | Nước sạch, nước thải, khí nén, hơi nóng áp suất thấp, dầu, hóa chất nhẹ |
| Xuất xứ | YDK- Hàn Quốc |

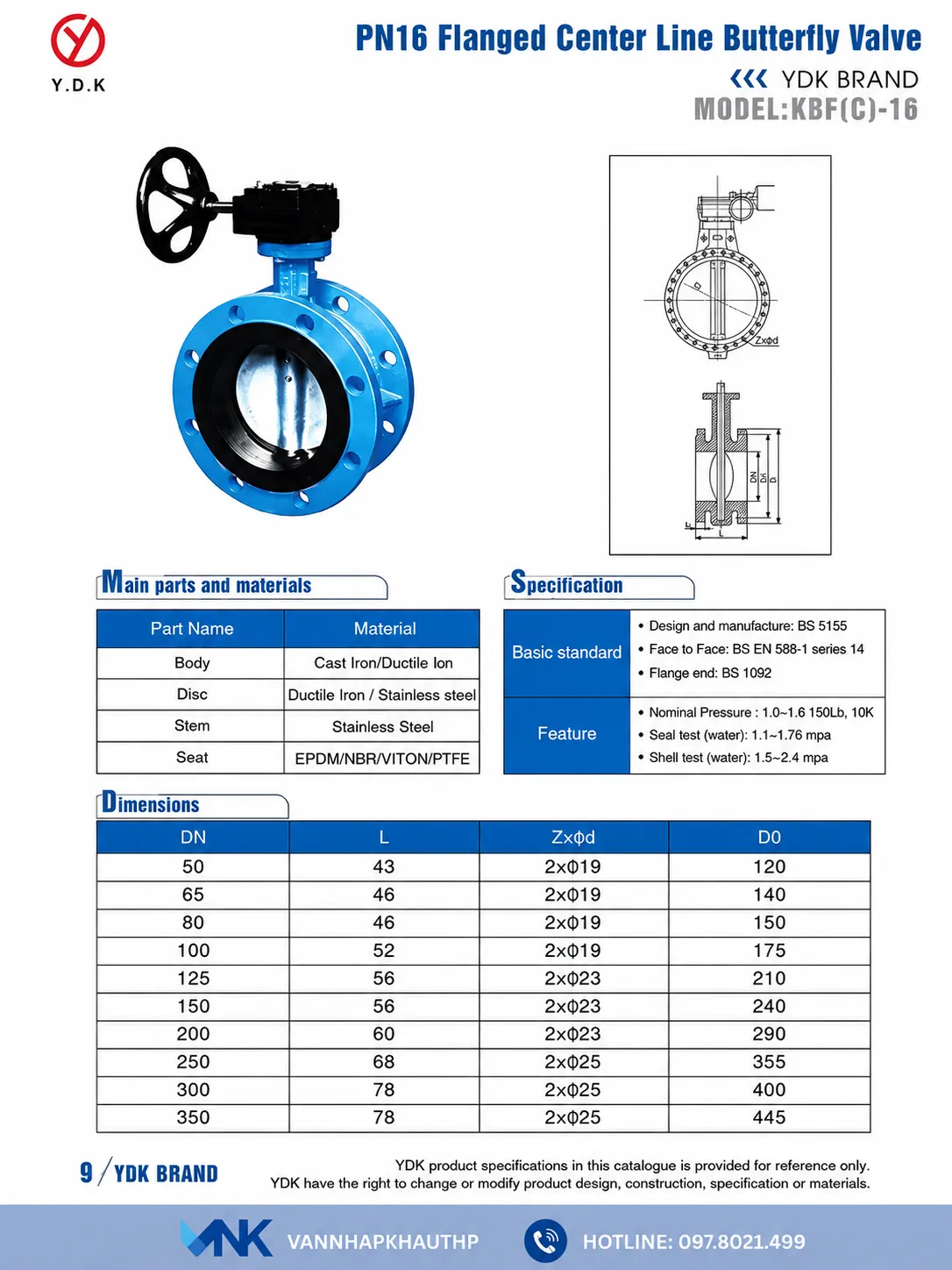

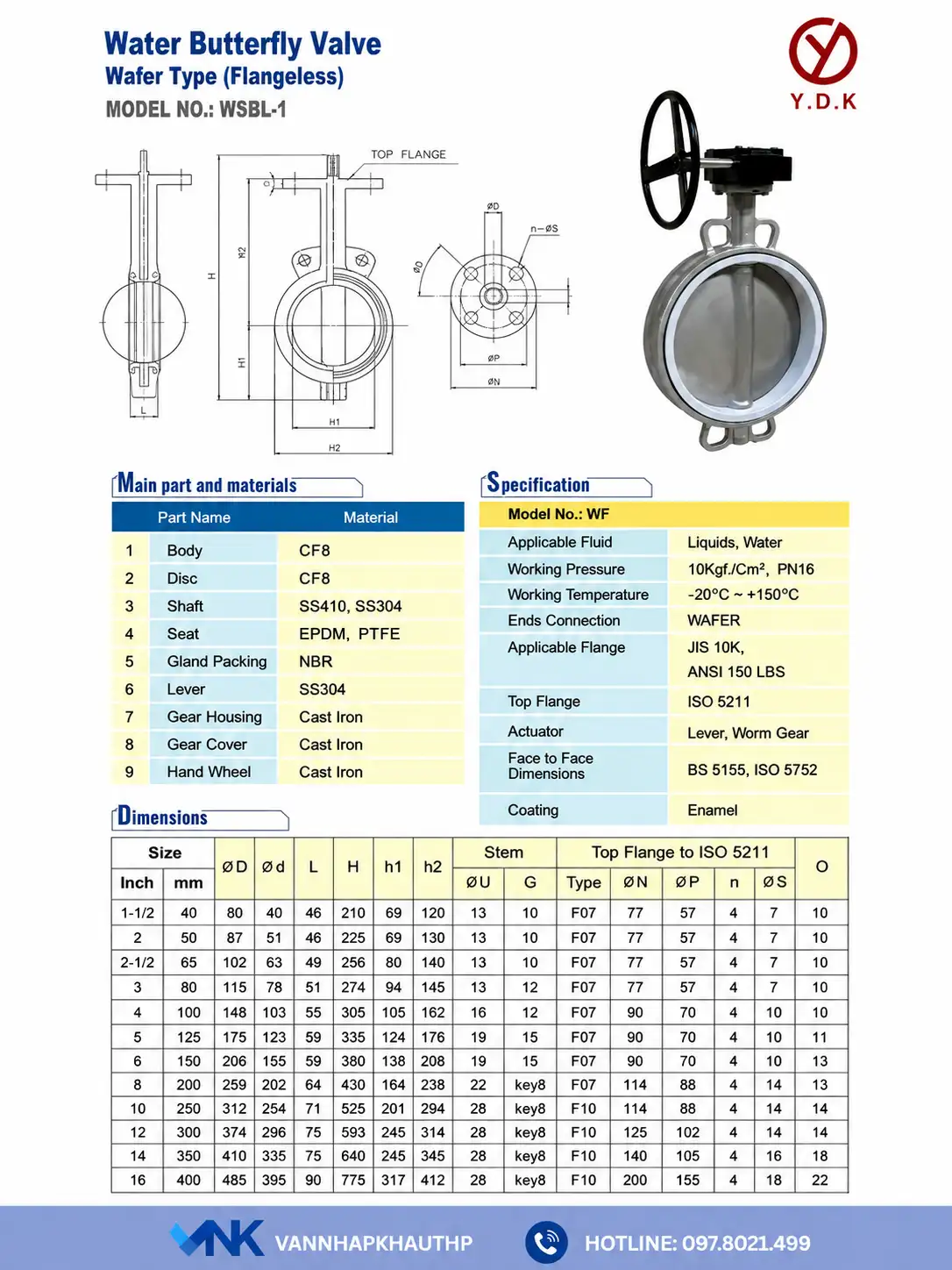

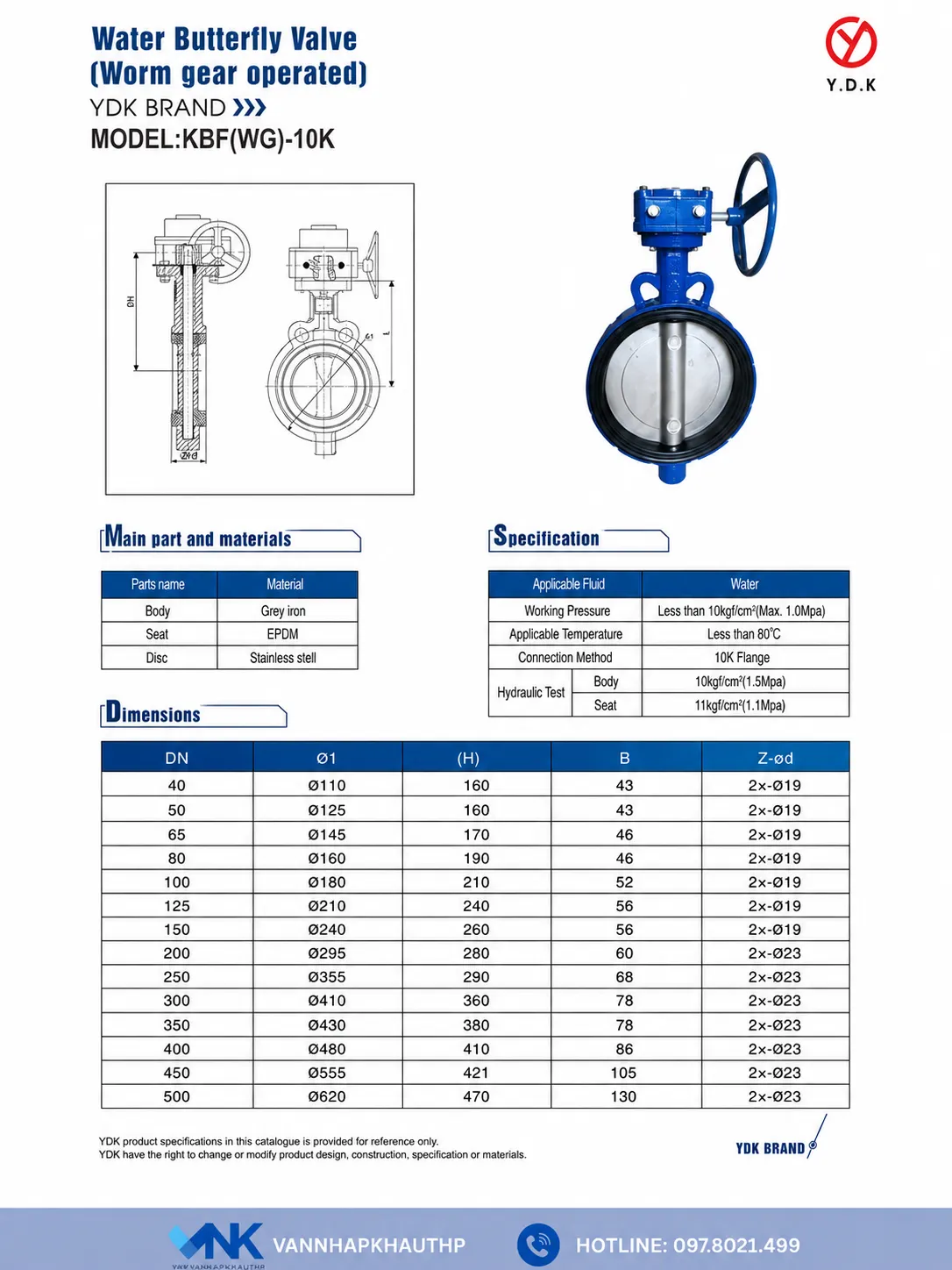

Catalogue van bướm tay quay YDK

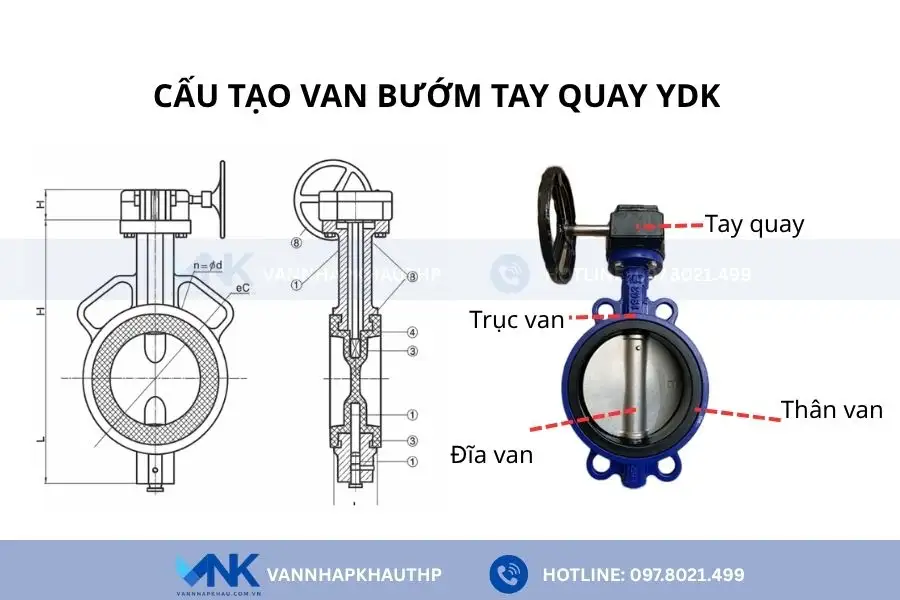

Cấu tạo và nguyên lý vận hành van bướm vô lăng YDK
Van bướm tay quay YDK được cấu thành từ các bộ phận chính như:
Van bướm tay quay YDK gồm các bộ phận chính:
- Thân van: Bộ phận chịu áp lực chính, bảo vệ các chi tiết bên trong. Chế tạo từ gang hoặc inox, thiết kế dạng nối bích hoặc wafer tùy hệ thống.
- Đĩa van: Dạng cánh bướm, xoay góc 90 độ để điều tiết lưu lượng. Chế tạo từ inox để ngăn ăn mòn.
- Trục van: Chế tạo từ inox chịu áp lực cao, kết nối bộ truyền động với đĩa van để truyền mô-men xoắn.
- Bộ tay quay và hộp số giảm tốc: Điểm khác biệt nổi bật của dòng van này. Lực từ vô lăng được truyền qua hộp số giảm tốc để khuếch đại mô-men xoắn, giảm lực quay cần thiết, giúp thao tác dễ dàng với các kích thước lớn như DN200 đến DN600. Hộp số còn kiểm soát tốc độ đóng mở ổn định, hạn chế sốc áp (water hammer), bảo vệ hệ thống đường ống.
Van vận hành theo cơ chế truyền động cơ học: khi xoay vô lăng, lực quay truyền vào hộp số giảm tốc, tại đây hệ bánh răng khuếch đại mô-men xoắn và giảm tốc độ quay, giúp vận hành nhẹ nhàng hơn với van kích thước lớn. Chuyển động sau đó truyền xuống trục van, kéo đĩa van xoay theo.
Ở trạng thái mở, đĩa van xoay 90° và song song với dòng chảy. Ở trạng thái đóng, đĩa van vuông góc với dòng chảy, ép sát gioăng làm kín, ngăn hoàn toàn lưu chất.

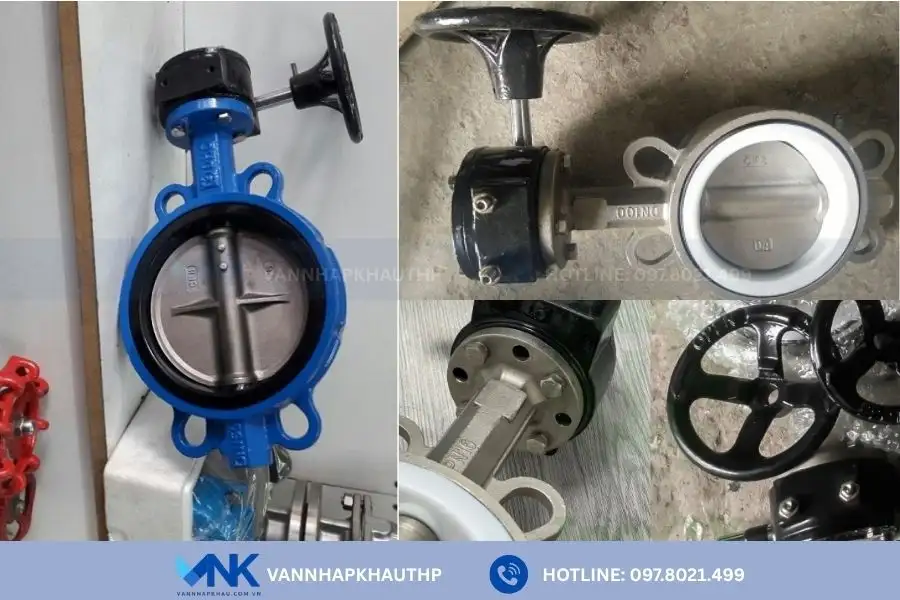

Các ưu điểm nổi bật của van bướm tay quay YDK
Được sản xuất trên dây chuyền công nghệ hiện đại của Hàn Quốc, van bướm tay quay YDK sở hữu nhiều ưu điểm nổi bật giúp đáp ứng tốt các yêu cầu vận hành trong hệ thống công nghiệp. Cụ thể như:
✅ Van có thiết kế nhỏ gọn, giúp tối ưu không gian lắp đặt, phù hợp với các hệ thống đường ống có không gian hạn chế hoặc yêu cầu bố trí gọn gàng.
✅ Cơ cấu tay quay kết hợp hộp số giảm tốc giúp quá trình vận hành trở nên nhẹ nhàng hơn rất nhiều, ngay cả đối với các kích thước lớn như DN200, DN300 hay DN600.
✅ Khả năng kết nối linh hoạt với nhiều dạng như wafer hoặc mặt bích, giúp việc lắp đặt, thay thế và bảo trì trở nên thuận tiện và tiết kiệm thời gian.
✅ Van được chế tạo từ các vật liệu chất lượng cao như gang hoặc inox, giúp tăng độ bền, khả năng chịu áp lực và thích ứng tốt với nhiều môi trường làm việc khác nhau.
✅ Sản phẩm được sản xuất theo các tiêu chuẩn quốc tế như JIS 10K, BS 5155, BS EN 558-1, BS 1092, đảm bảo chất lượng gia công, độ kín và độ bền vận hành lâu dài.
Một số model van bướm tay quay YDK bán chạy trên thị trường
Ngoài chất lượng và độ bền van bướm tay quay YDK Hàn Quốc còn được đánh giá cao bởi mẫu mã đa dạng. Dưới đây là một số dòng van bướm tiêu biểu của thương hiệu này.

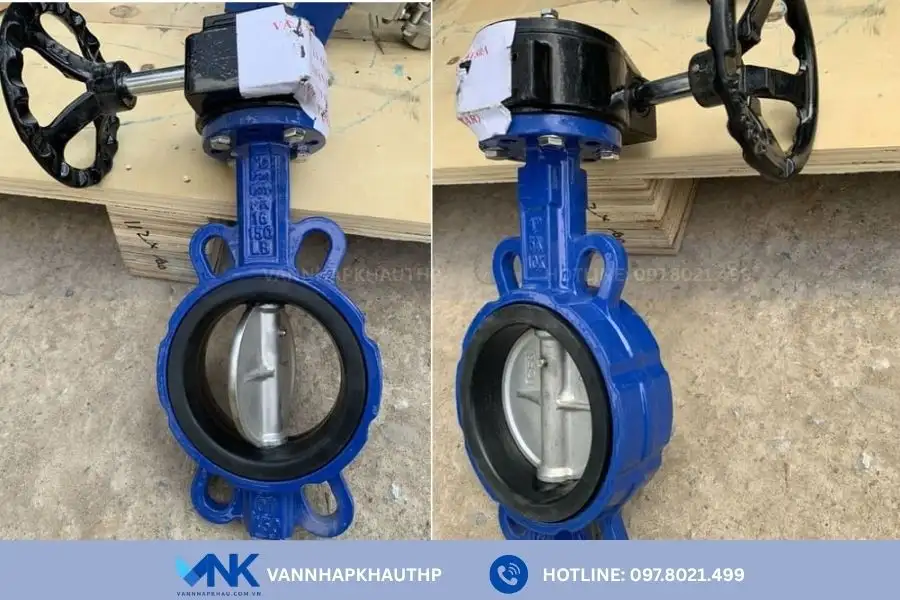

Van bướm tay quay YDK thân gang cánh inox
Van bướm vô lăng YDK thân gang cánh inox là dòng sản phẩm được đánh giá cao nhờ sự cân bằng giữa chi phí và hiệu suất. Van được chế tạo từ gang cầu, gang xám bề ngoài phủ sơn Epoxy chống ăn mòn kết hợp với đĩa van inox cho độ bền và khả năng chống gỉ cao. Với dải kích thước đa dạng từ DN40-DN500 sản phẩm này phù hợp với các hệ thống công nghiệp từ dân dụng đến công nghiệp.
Van bướm tay quay YDK toàn thân inox

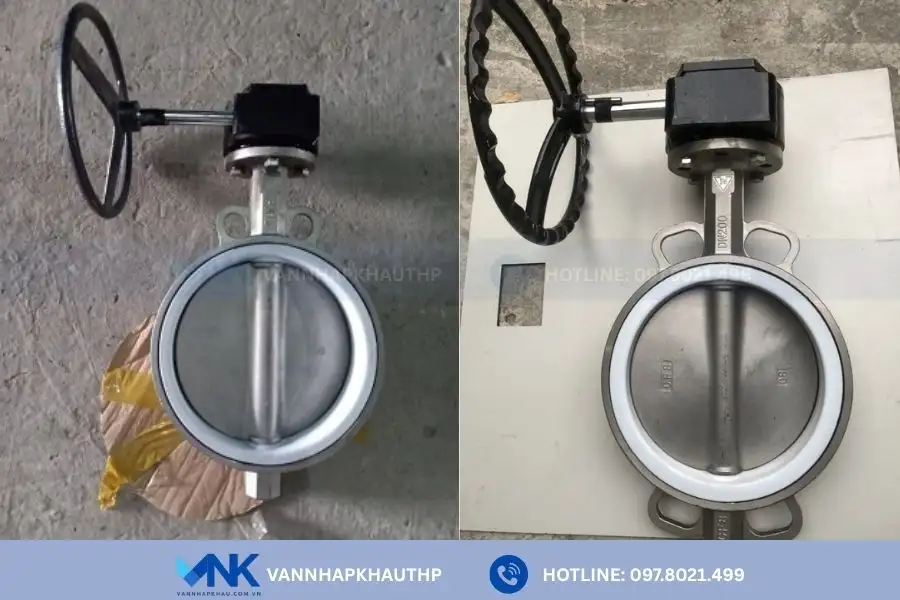

Van bướm tay quay YDK toàn thân inox là phiên bản cao cấp, được chế tạo hoàn toàn từ inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn vượt trội. Nhờ đặc tính không gỉ và chịu được môi trường khắc nghiệt, dòng van này đặc biệt phù hợp với các hệ thống hóa chất, thực phẩm, đồ uống, dược phẩm và môi trường có độ ẩm hoặc độ ăn mòn cao.

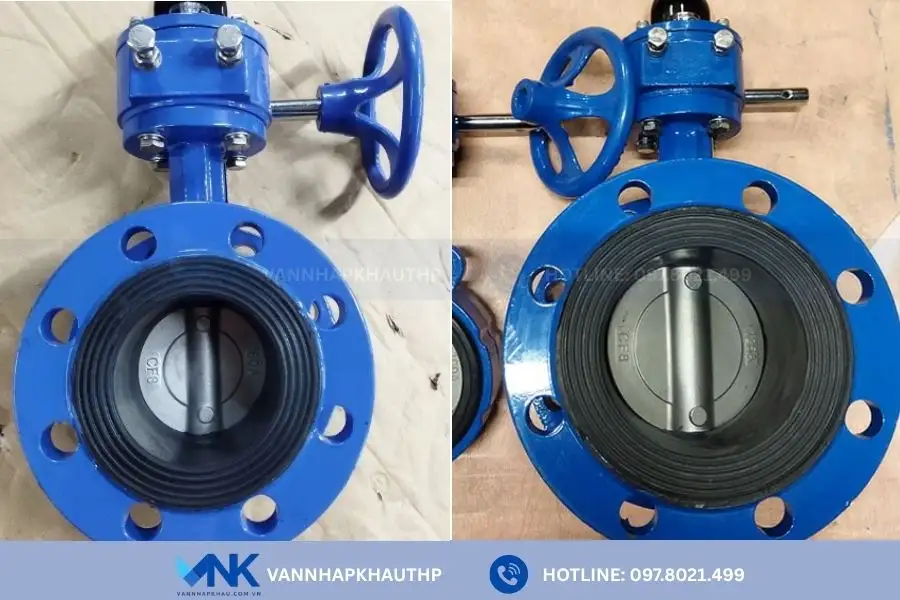

Van bướm tay quay YDK nối bích
Van bướm tay quay YDK nối bích được thiết kế theo kiểu kết nối mặt bích tiêu chuẩn JIS, giúp liên kết chắc chắn với hệ thống đường ống. Ưu điểm lớn của dòng này là khả năng chịu áp lực cao, chống rung lắc tốt và đảm bảo độ kín khít trong quá trình vận hành. Nhờ kết cấu chắc chắn, van thường được lắp đặt tại các tuyến ống chính trong nhà máy, khu công nghiệp hoặc hệ thống có áp suất và lưu lượng lớn.

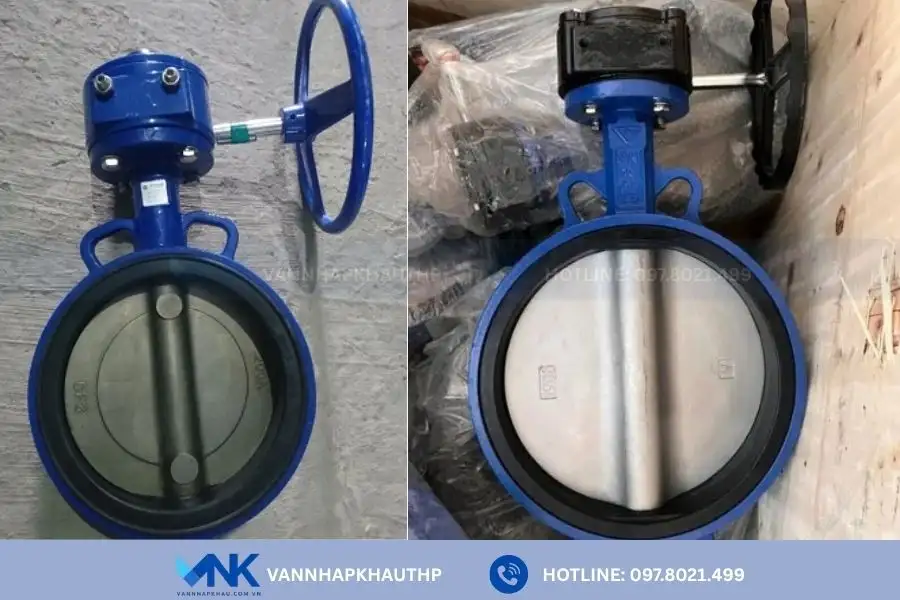

Van bướm tay quay YDK wafer
Van bướm tay quay YDK wafer sở hữu thiết kế nhỏ gọn, lắp kẹp giữa hai mặt bích, giúp tiết kiệm không gian và giảm trọng lượng hệ thống đường ống. Dòng van này được ứng dụng phổ biến trong các hệ thống HVAC, cấp nước và xử lý nước nhờ chi phí hợp lý, lắp đặt nhanh chóng và tính linh hoạt cao.
So với dạng nối bích, van wafer có thiết kế đơn giản hơn nhưng vẫn đảm bảo khả năng đóng mở ổn định, độ kín tốt, đáp ứng đầy đủ yêu cầu vận hành trong đa số hệ thống công nghiệp và dân dụng.
Van bướm tay quay YDK phù hợp với hệ thống nào?
- Hệ thống cấp thoát nước tại tòa nhà, khu chung cư, đô thị và nhà máy sản xuất nhờ khả năng đóng mở linh hoạt, điều tiết lưu lượng ổn định.
- Nhà máy thủy điện, dùng để điều khiển lưu lượng nước qua buồng dẫn và hệ thống tuabin, góp phần tối ưu hiệu suất phát điện.
- Hệ thống đường ống dẫn dầu, khí, nhiên liệu trên tàu biển.
- Hệ thống PCCC, dùng để kiểm soát và phân phối dòng nước chữa cháy, đảm bảo cấp nước kịp thời khi có sự cố.
- Hệ thống sản xuất thực phẩm, đồ uống, dược mỹ phẩm…

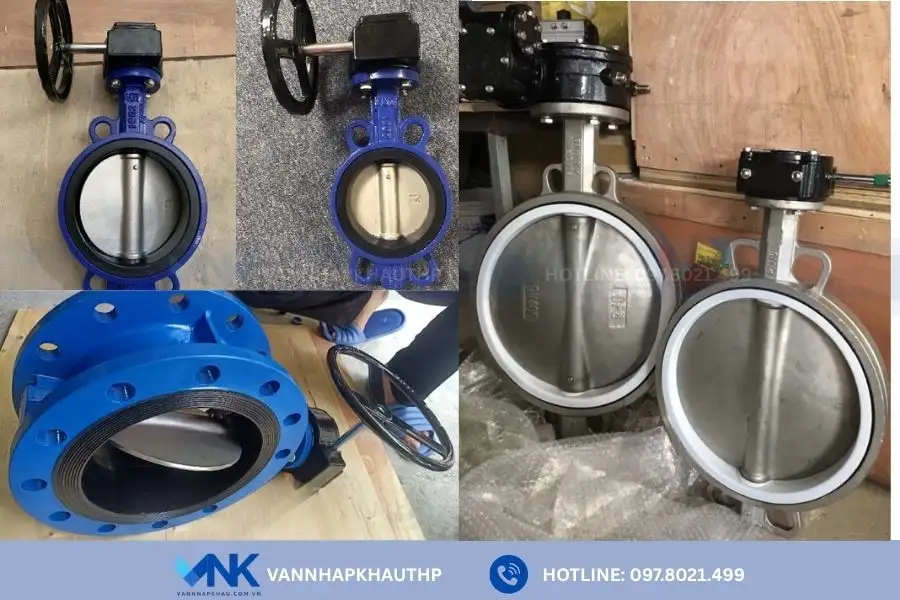

Tổng kho phân phối van bướm tay quay YDK Hàn Quốc chính hãng
Van Nhập Khẩu THP là đơn vị chuyên nhập khẩu và cung cấp các dòng van công nghiệp chính hãng, trong đó phải kể đến van bướm tay quay YDK Hàn Quốc với đầy đủ chủng loại, kích thước và vật liệu như gang, inox, wafer, nối bích.
Với lợi thế kho hàng lớn, nhập khẩu trực tiếp không qua trung gian, Van Nhập Khẩu đảm bảo cung cấp sản phẩm chính hãng, nguồn gốc rõ ràng, đầy đủ CO–CQ và chất lượng đúng tiêu chuẩn từ nhà sản xuất. Nhờ chủ động nguồn hàng, chúng tôi có khả năng đáp ứng nhanh tiến độ dự án với mức giá cạnh tranh, phù hợp cho cả công trình dân dụng và công nghiệp trên toàn quốc.
Bên cạnh đó, đội ngũ kỹ thuật của Van Nhập Khẩu luôn sẵn sàng tư vấn giải pháp phù hợp theo từng hệ thống như cấp thoát nước, PCCC, HVAC, hơi nóng hay khí nén, giúp khách hàng lựa chọn đúng model van bướm YDK tối ưu nhất.
Vì vậy nếu bạn đang có nhu cầu tìm mua van bướm tay quay YDK Hàn Quốc chính hãng hãy liên hệ ngay với Van Nhập Khẩu để được hỗ trợ.
