Van bướm khí nén lắp van điện từ Solenoid

Van bướm khí nén lắp van điện từ Solenoid là gì? Cấu tạo và nguyên lý hoạt động như thế nào? Ưu điểm và ứng dụng của van có gì đặc biệt? Tất cả câu hỏi về loại van này sẽ được chúng tôi giải đáp chi tiết ngay bài viết dưới đây, hãy cùng tìm hiểu nhé.

Van bướm khí nén lắp van điện từ là gì?

Van bướm khí nén lắp van điện từ là một trong những loại van bướm điều khiển khí nén tự động bằng bộ truyền động và được lắp thêm van điện từ bên ngoài. Mục đích của van điện từ giúp kiểm soát, điều chỉnh nguồn khí nén cấp vào bộ điều khiển khí nén để đảm bảo van vận hành ổn định, trơn tru và hiệu quả.

Thông thường, loại van này được thiết kế thân van bằng inox, gang hoặc thép, bộ khí nén có vỏ ngoài bằng hợp kim nhôm và có 2 phiên bản: tác động đơn, tác động kép. Van điện từ thường sử dụng loại van điện từ khí nén 5/2 (5 cửa 2 vị trí) hoặc 3/2 (3 cửa 2 vị trí). Khi vận hành van cần sử dụng nguồn điện để cấp vào cho van điện từ hoạt động và nguồn khí nén cấp vào cho van bướm khí nén.

Thông số kỹ thuật van cánh bướm lắp van điện từ

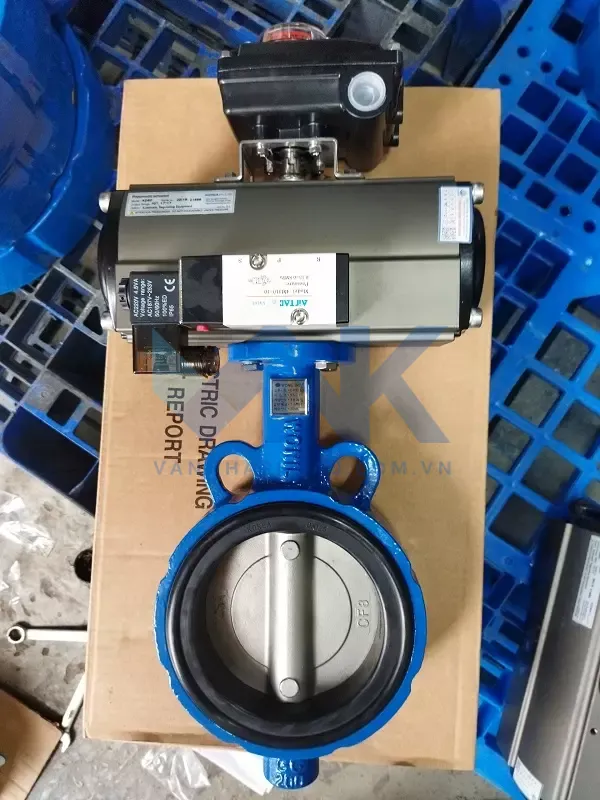

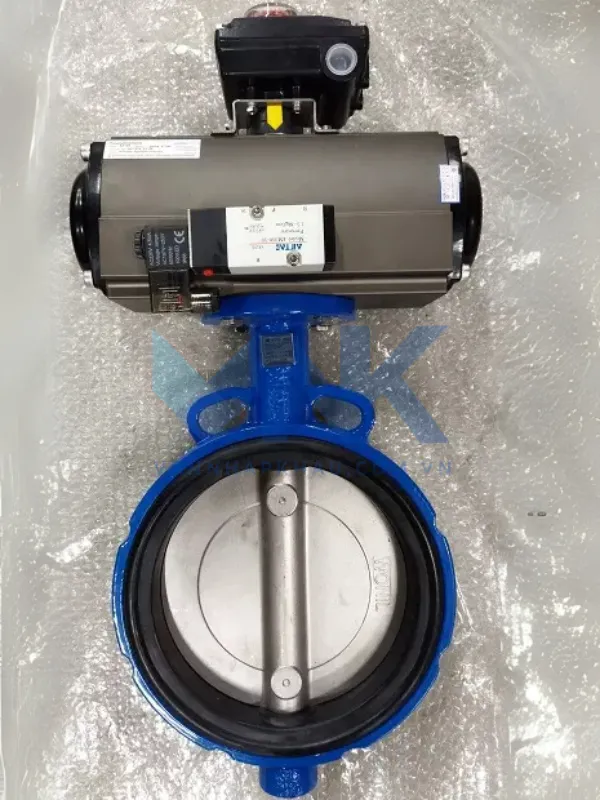

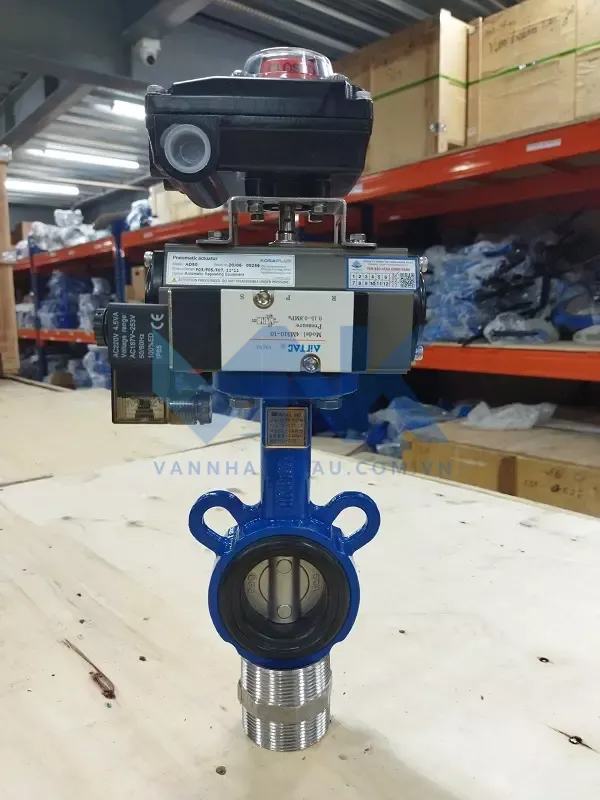

Hình ảnh thực của van bướm điều khiển khí nén lắp van điện từ

Cấu tạo van bướm khí nén lắp van điện từ

Về cấu tạo van, đúng như tên gọi gồm 3 bộ phận chính là thân van bướm, bộ điều khiển khí nén và van điện từ. Chi tiết như sau:

Bộ truyền động khí nén

Là bộ phận thực hiện nhiệm vụ điều khiển quá trình đóng mở của van với thiết kế gồm các chi tiết: piston, bánh răng, trục vít truyền động và lò xo (nếu có). Kết cấu vỏ ngoài bằng hợp kim nhôm cao cấp, chịu chống thấm, chịu áp suất và có lớp phủ sơn mạ crom chống ăn mòn. Bộ điều khiển khí nén có 2 kiểu: tác động đơn (có lò xo) và  tác động kép (không có lò xo). Mỗi loại sẽ có cách hoạt động khác nhau, cụ thể:

Kiểu tác động kép

Tác động kép là loại sử dụng khí nén cấp vào cả hai hành trình mở van và đóng van.

• Hành trình mở: Khí nén được cấp vào trong cổng bên trái của bộ điều khiển lập tức piston dịch chuyển sang hai bên, hệ thống bánh răng truyền lực qua trục tạo ra lực xoắn để mở van. Van lúc này ở trạng thái mở hoàn toàn. Lượng khí thừa sẽ thoát ra ngoài cổng bên phải.
• Hành trình đóng: Khí nén được cấp vào trong cổng bên phải của bộ điều khiển lập tức pitton dịch chuyển sang hai bên, hệ thống bánh răng truyền lực qua trục tạo ra lực xoắn để đóng van. Van lúc này ở trạng thái đóng hoàn toàn. Lượng khí thừa sẽ thoát ra ngoài cổng bên trái.

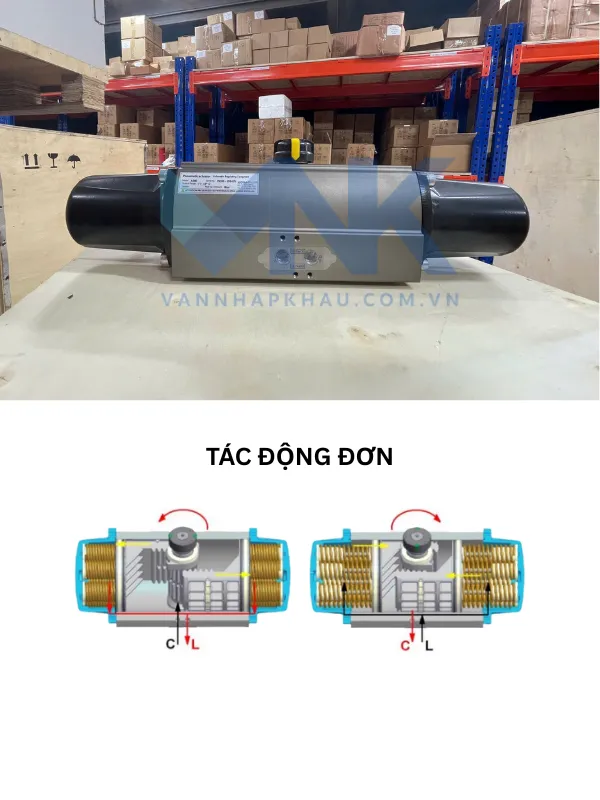

Kiểu tác động đơn

Tác động đơn là loại sử dụng khí cấp vào một hành trình mở van và lực lò xo sẽ thực hiện hành trình đóng van (van luôn đóng nếu không cung cấp khí nén cho bộ điều khiển).

• Hành trình mở: Khí nén được cấp vào trong cổng bên trái của bộ điều khiển lập tức piston dịch chuyển sang hai bên, áp lực khí nén thắng lực lò xo (ép lo xo), hệ thống bánh răng truyền lực qua trục tạo ra lực xoắn để mở van. Van lúc này ở trạng thái mở hoàn toàn và lượng khí thừa cũng sẽ thoát ra ngoài cổng bên phải.
• Hành trình đóng: Khi dừng cấp khí nén lực của lò xo phản hồi lại đẩy piston ngược hướng, hệ thống bánh răng tạo ra lực lên trục để đóng van.

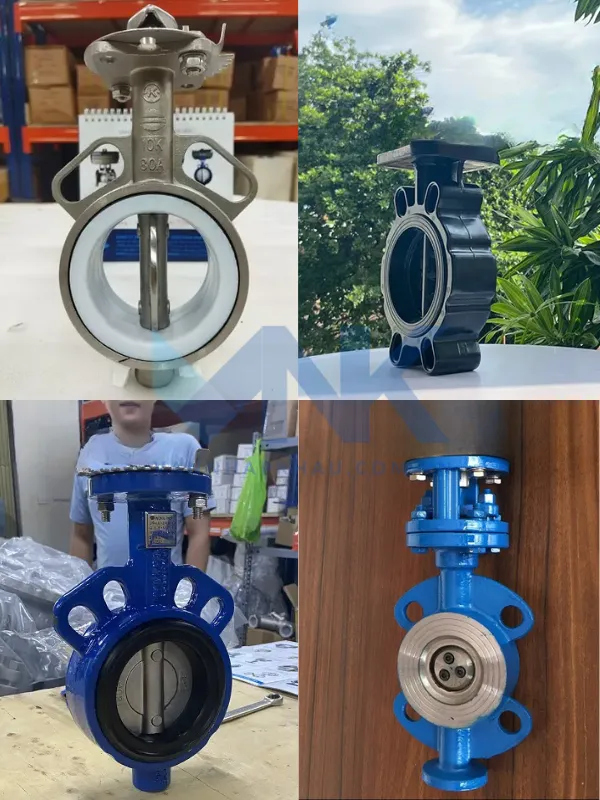

Thân van bướm

Van bướm là thiết bị được gắn trực tiếp vào đường ống nên chịu áp lực, nhiệt độ, lưu chất trong đường ống. Thân van được làm từ các vật liệu kim loại inox, thép, nhựa, gang, đồng. Đĩa van dạng phẳng hình tròn và xoay được 90 độ, chất liệu hợp kim chịu ăn mòn, độ bền cao, chịu được tính chất lưu chất.

Trục van bằng hợp kim cứng với nhiệm vụ kết nối, truyền chuyển động từ phần điều khiển khí nén xuống đĩa van. Gioăng đệm được làm từ cao su EPDM, nhựa Teflon PTFE đàn hồi, chống ăn mòn và giúp làm kín.

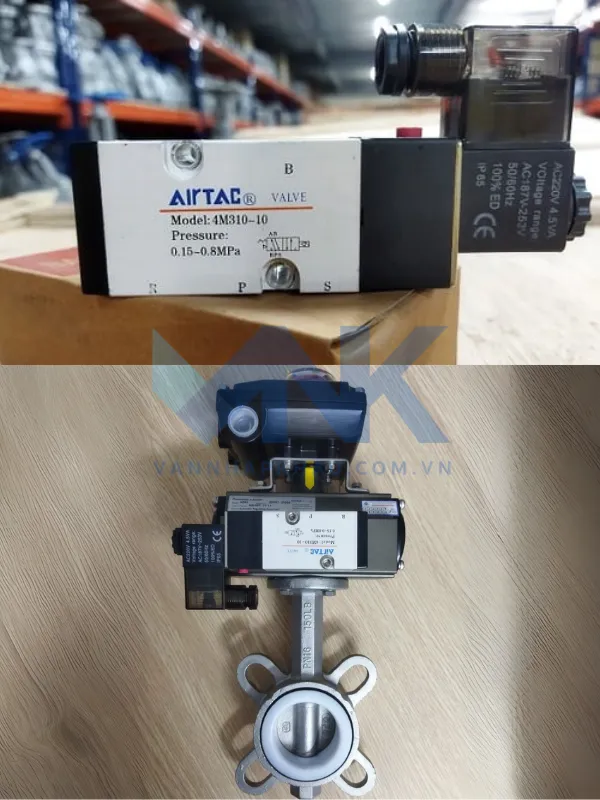

Van điện từ

Van điện từ khí nén là bộ phận được gắn lên bộ điều khiển khí nén với chức năng dùng để đảo chiều khí nén, đóng mở khí nén hoặc điều chỉnh hướng khí nén cấp vào bộ khí nén. Van điện từ sử dụng nguồn điện 24V, 220V, 12V. Kết cấu van gồm các chi tiết: coil điện, thân van, piston, lò xò, lỗ xả lỗ vào van…

Cách hoạt động của van bướm khí nén có lắp van điện từ

Với dòng van bướm điều khiển khí nén lắp van điện từ cơ chế vận hành khá đơn giản, cụ thể:

• Ban đầu, van ở vị trí đóng, đĩa van vuông góc với dòng chảy, ngăn không cho lưu chất đi qua.
• Tiến hành cấp điện áp thích hợp và khí nén vào van điện từ. Lúc này cuộn coil bên trong van điện từ sẽ sản sinh từ trường và đẩy piston đến đẩu lỗ xả, chặn đầu van lại. Đồng thời, khi đó đầu vào khí nén của sẽ được mở ra và khí nén sẽ được đưa vào bên trong bộ điều khiển khí nén. Tại đây, áp lực khí nén sẽ đẩy piston về 2 phía và tạo lực momen xoắn tác động lên trục van, đĩa van. Kết quả trục van dịch chuyển kéo theo đĩa van cũng di chuyển theo sang trạng thái mở, đĩa van song song với đường ống, cho phép lưu chất đi qua.
• Khi cần đóng van ngược lại, chỉ cần ngắt nguồn điện áp và nguồn khí nén vào van điện từ. Đĩa van sẽ quay về vị trí đóng, ngăn chặn lưu chất đi qua.

Ưu điểm van bướm điều khiển khí nén lắp van điện từ

✅ Cơ chế vận hành tự động, có thể điều khiển từ xa thông qua bộ khí nén kết hợp van điện từ.

✅ Thì gian đóng mở nhanh chỉ trong vài giây nhờ áp lực khí nén, đáp ứng tốt các hệ thống yêu cầu phản ứng nhanh, tức thì.

✅ Tiết kiệm năng lượng vì sử dụng năng lượng chính là khí nén, điện áp chỉ dùng để điều khiển van điện từ.

✅ Đa dạng kích cỡ, chất liệu và kiểu kết nối lắp bích, wafer hoặc lug đáp ứng tốt mọi hệ thống có quy mô lớn nhỏ và lưu chất khác nhau.

✅ Hoạt động ổn định, tuổi thọ cao, ít bị hư hỏng.

✅ Sử dụng năng lượng khí nén nên độ an toàn cao hơn dòng van điều khiển điện, nhất là trong môi trường dễ cháy nổ như xăng, gas, dầu.

✅ Bộ truyền động khí nén có tiêu chuẩn kháng nước, kháng bụi đạt IP67, IP68, cách thức hoạt động ON/OFF hoặc tuyến tính.

✅ Phù hợp với nhiều môi trường làm việc khác nhau: nước, hơi nóng, khí nén, dầu khí, hóa chất…

✅ Giá thành hợp lý, tối ưu chi phí và phù hợp với ngân sách của nhiều hệ thống.

Ứng dụng van cánh bướm khí nén lắp van điện từ

Với lợi thế đóng mở nhanh chóng, thiết kế kết hợp van điện từ vận hành hoàn toàn tự động, ổn định. Van bướm điều khiển khí nén lắp van điện từ được sử dụng phổ biến trong nhiều hệ thống, lĩnh vực từ dân dụng đến công nghiệp. Dưới đây là một số ứng dụng điển hình:

• Được sử dụng trong hệ thống xử lý nước thải, nhà máy sản xuất, khu công nghiệp, tòa nhà cao tầng…
• Trong hệ thống đường ống dẫn truyền nhiên liệu, xăng dầu, hóa chất…
• Ứng dụng trong hệ thống, nhà máy sản xuất thức ăn chăn nuôi, xi măng…
• Sử dụng trong những hệ thống khí nén, hơi nóng, dầu nóng…
• Ứng dụng trong hệ thống nước sạch, cấp thoát nước, các nhà cao tầng…
• Trong nhà máy sản xuất thực phẩm, đồ uống, dược phẩm…
• Trong hệ thống HVAC, PCCC…

Hy vọng qua bài viết trên đây sẽ giúp bạn đọc giải đáp được toàn bộ các câu hỏi thắc mắc về dòng sản phẩm van bướm khí nén lắp van điện từ. Nếu quý khách có nhu cầu mua hàng hãy liên hệ ngay với Van Nhập Khẩu – chúng tôi cam kết quý khách sẽ được đảm bảo về chất lượng, giá thành.

Ngoài ra, quý khách còn được hưởng những đặc quyền về chính sách bảo hành, cung cấp đầy đủ giấy tờ CO, CQ, hỗ trợ giao hàng… Để nhận báo giá chính xác, liên hệ ngay hotline để được nhân viên tư vấn, hỗ trợ.

>>> Tìm hiểu sản phẩm khác:

• Van bướm điều khiển khí nén on/off | Chính hãng, giá tốt
• Van bướm khí nén tuyến tính – Hoạt động chính xác theo tín hiệu 4–20mA
