Van bướm điều khiển điện là giải pháp tự động hóa vượt trội, cho phép đóng mở dòng chảy trong đường ống một cách êm ái, chính xác và hoàn toàn tự động. Nhờ những ưu điểm nổi bật, van bướm điện ngày càng được ưu tiên sử dụng trong nhiều hệ thống – từ dân dụng đến công nghiệp, đặc biệt là ở các công trình có quy mô và lưu lượng lớn. Để hiểu rõ hơn về sản phẩm, mời bạn cùng theo dõi chi tiết trong bài viết dưới đây.
Giới thiệu van bướm điều khiển điện
Van bướm điều khiển điện là thiết bị vận hành hoàn toàn tự động nhờ nguồn điện áp, giúp đóng/mở dòng chảy lưu chất nhanh chóng, chính xác mà không cần can thiệp thủ công. Cấu tạo gồm thân van bướm kết hợp với bộ điều khiển điện (actuator), mang lại hiệu quả vượt trội so với các loại van cơ truyền thống.
Tại Vannhapkhau.com.vn, chúng tôi phân phối van bướm điện các kích thước từ DN40 đến DN500, chất liệu gang, inox, nhựa – đầy đủ kiểu điều khiển ON/OFF và tuyến tính. Hàng chính hãng từ Kosaplus (Hàn Quốc), Haitima (Đài Loan), giá cạnh tranh, bảo hành 12 tháng, luôn có sẵn tại kho.
📞 Liên hệ ngay để được tư vấn lựa chọn sản phẩm phù hợp và nhận báo giá chiết khấu hấp dẫn.
Thông số kỹ thuật chung van bướm điện
| Chất liệu thân van bướm | Gang, gang dẻo, thép, inox |
| Chất liệu đầu điện | Hợp kim nhôm |
| Chất liệu đĩa – trục | Inox |
| Vật liệu đệm – gioăng – lót | EPDM, Viton, Teflon, Inox |
| Nhiệt độ hoạt động | -20ºC ~ 250ºC |
| Môi trường hoạt động | Nước, hơi, khí, gas |
| Kiểu điều khiển | ON/OFF, tuyến tính |
| Điện áp | 24V, 220V, 380V |
| Kiểu lắp đặt với hệ thống | Lắp wafer, lug, lắp bích |
| Xuất xứ và nhập khẩu | Hàn Quốc, Đài Loan |
| Chính sách bảo hành | 12 tháng, giấy tờ đầy đủ |
| Tình trạng sản phẩm | Hàng luôn có sẵn |
Cấu tạo và nguyên lý hoạt động của van bướm điện

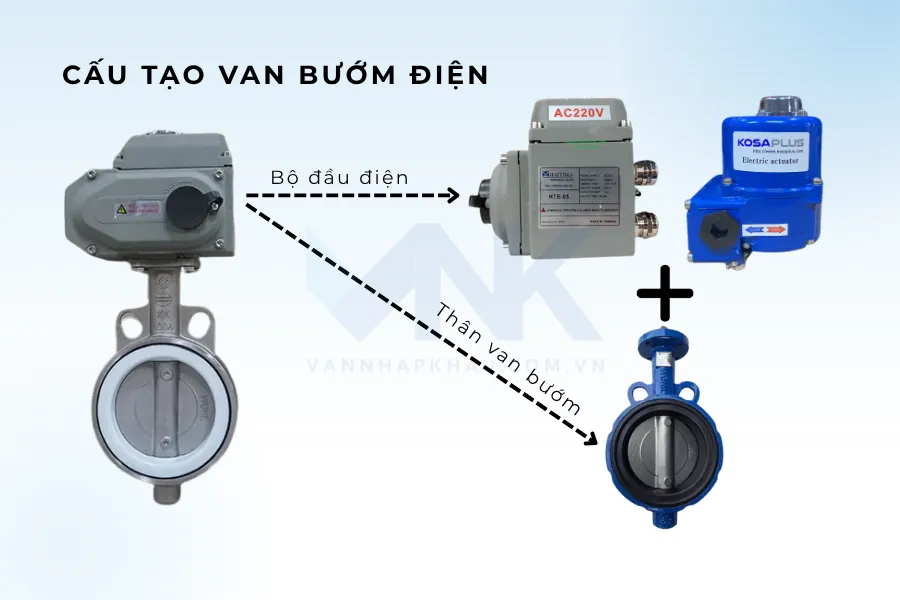

Cấu tạo
Van bướm điện là dòng van điều khiển tự động được thiết kế gồm 2 bộ phận chính như sau:
Thân van bướm cơ
Bộ phận trực tiếp tiếp xúc và thực hiện nhiệm vụ đóng hoặc mở dòng chảy lưu chất. Thân van làm bằng gang đúc nguyên khối hoặc inox, thép, nhựa có đặc tính chịu áp lực cao, độ kín tuyệt đối, chịu được ăn mòn. Bên ngoài được sơn epoxy chống ăn mòn bao phủ bề mặt giúp tăng độ bền. Đĩa van được chế tạo bằng inox, trục van bằng hợp kim cứng Thân van kết nối với đường ống dạng kẹp wafer, lắp bích hoặc lug tùy thuộc nhu cầu sử dụng và vị trí lắp đặt.
Ngoài ra, các loại thân van bướm gang, inox, nhựa, thép, thường sử dụng vào những môi trường khác nhau, cụ thể:
- Van bướm gang: nước đa dụng, khí nén, xi măng.
- Van bướm inox: hơi nóng, khí hóa chất, dược phẩm, xi măng, gas.
- Van bướm nhựa: nước đa dụng, hóa chất ăn mòn axit, thực phẩm, dược phẩm.
- Van bướm thép: áp suất cao, nhiệt độ cao, dầu, xăng.
Bộ phận điều khiển bằng điện (Electric Actuator)
Bộ điều khiển điện – Actuator valve có vỏ ngoài bằng hợp kim nhôm đúc nguyên khối, chống ẩm và chống thấm nước, đạt tiêu chuẩn IP67/IP68.
-
Điện áp hỗ trợ: 24V, 110V, 220V, 380V
-
Tín hiệu điều khiển: 0–10mA, 4–20mA
-
Chế độ hoạt động: ON/OFF hoặc tuyến tính
Cấu tạo bao gồm:
-
Động cơ điện (motor)
-
Bảng mạch điều khiển
-
Cuộn coil điện
-
Dây dẫn
-
Công tắc hành trình
-
Công tắc giám sát
-
Tay quay cơ dùng khi mất điện hoặc sự cố
Nguyên lý hoạt động
Van bướm điều khiển bằng điện vận hành dựa trên sự kết hợp giữa van bướm, động cơ điện và nguồn điện áp. Cụ thể:
-
Trạng thái ban đầu: Van đóng hoàn toàn, đĩa van nằm vuông góc với đường ống, ngăn dòng lưu chất.
-
Khi cấp điện: Nguồn điện đi vào bộ điều khiển, động cơ điện chuyển hóa điện năng thành cơ năng, truyền lực xoay xuống trục → đĩa van xoay sang trạng thái mở (song song với đường ống), cho phép dòng chảy đi qua.
-
Đóng van: Cấp điện quay chiều ngược lại, đĩa van quay về vị trí ban đầu, ngăn lưu chất.
-
Điều tiết lưu lượng: Kết hợp với bộ điều khiển tuyến tính (4-20mA) để điều chỉnh góc mở theo mong muốn.
-
An toàn và phản hồi:
-
Công tắc ngắt điện tự động dừng động cơ khi đạt điểm giới hạn để tránh quá tải, cháy nổ.
-
Công tắc giới hạn truyền tín hiệu về trung tâm điều khiển, xác nhận trạng thái đóng/mở
-
Đặc điểm nổi bật của van bướm điện
Thiết kế và lắp đặt linh hoạt
- Thiết kế gọn nhẹ, dễ tháo lắp, đặc biệt là kiểu kết nối wafer – tối ưu cho không gian nhỏ hẹp.
- Đa dạng kiểu kết nối: mặt bích, wafer, lug – thích hợp với nhiều loại hệ thống và vị trí lắp đặt khác nhau.
- Có thể lắp đặt ở các khu vực sâu, chật hẹp, chôn ngầm hoặc môi trường độc hại không cho phép con người tiếp xúc trực tiếp
Hiệu quả vận hành và tự động hóa
- Vận hành hoàn toàn tự động thông qua nguồn điện áp (24V, 220V, 380V), không cần đến sức người.
- Tự động hóa cao, cho phép điều khiển từ xa hoặc tích hợp với tủ điều khiển trung tâm.
- Hỗ trợ điều tiết lưu lượng chính xác (với bộ điều khiển tuyến tính 4-20mA), tối ưu hiệu suất và tiết kiệm năng lượng.
An toàn và độ tin cậy cao
- Có công tắc hành trình ngắt điện khi đóng/mở xong, tránh bị ngâm điện gây chập cháy.
- Vận hành êm ái, ít tiếng ồn – phù hợp cho môi trường yêu cầu độ yên tĩnh.
- Trường hợp mất điện có thể thao tác bằng tay thông qua tay quay, lục hoặc cờ lê
Tương thích với nhiều điều kiện làm việc
- Vật liệu đa dạng: inox, gang, thép, nhựa – phù hợp với nước, khí, hơi, hóa chất,..
- Hoạt động ổn định trong môi trường nhiệt độ từ -20°C đến 250°C.
Phân loại van bướm điều khiển bằng điện
Theo chất liệu van

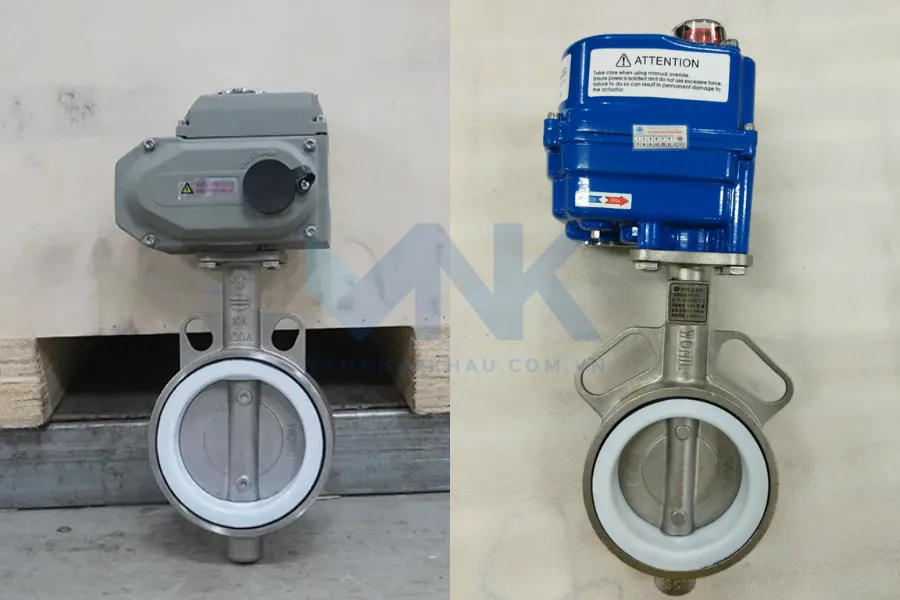

Van bướm inox điều khiển điện
Van bướm điều khiển điện inox là loại van có phần van bướm cơ được làm từ inox cao cấp’ inox 304 hoặc 316. Ưu điểm chống ăn mòn tốt, đáp ứng tốt môi trường có độ ăn mòn cao như hóa chất, nước biển, hoặc ngành thực phẩm, dược phẩm. Đặc biệt, còn có độ bền cao, chịu được áp lực và nhiệt độ lớn. Tuy nhiên, giá thành của van bướm điện inox thường cao hơn so với các chất liệu khác.

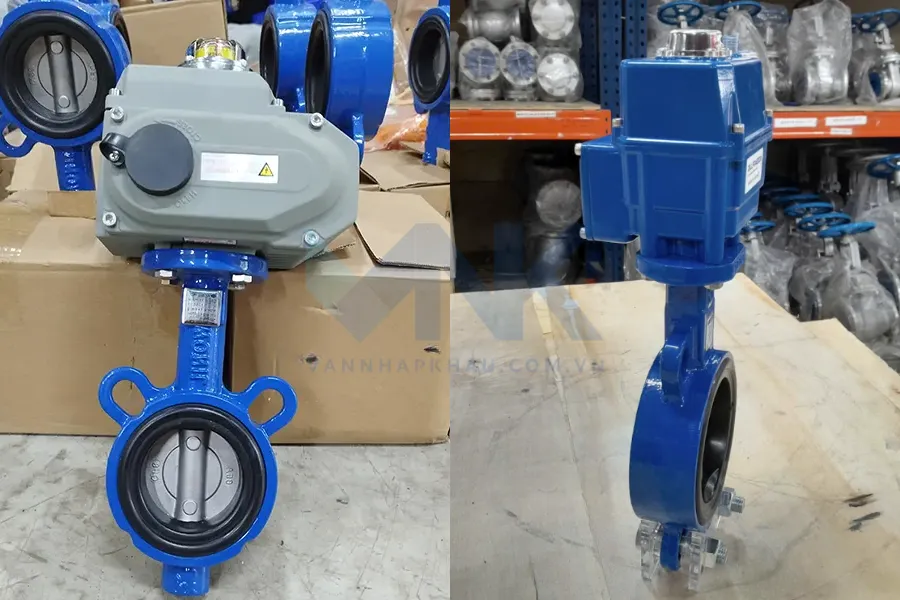

Van bướm gang điều khiển điện
Van bướm động cơ điện bằng gang được sản xuất từ vật liệu gang cầu hoặc gang xám với lợi thế độ cứng cao, dễ chế tạo, giá thành hợp lý. Đây cũng là đóng van được sử dụng phổ biến trong hệ thống cấp thoát nước sạch, thực phẩm, dược phẩm. Nhược điểm khả năng chống ăn mòn kém nên không phù hợp với môi trường chứa hóa chất mạnh hoặc nước muối, nước biển.

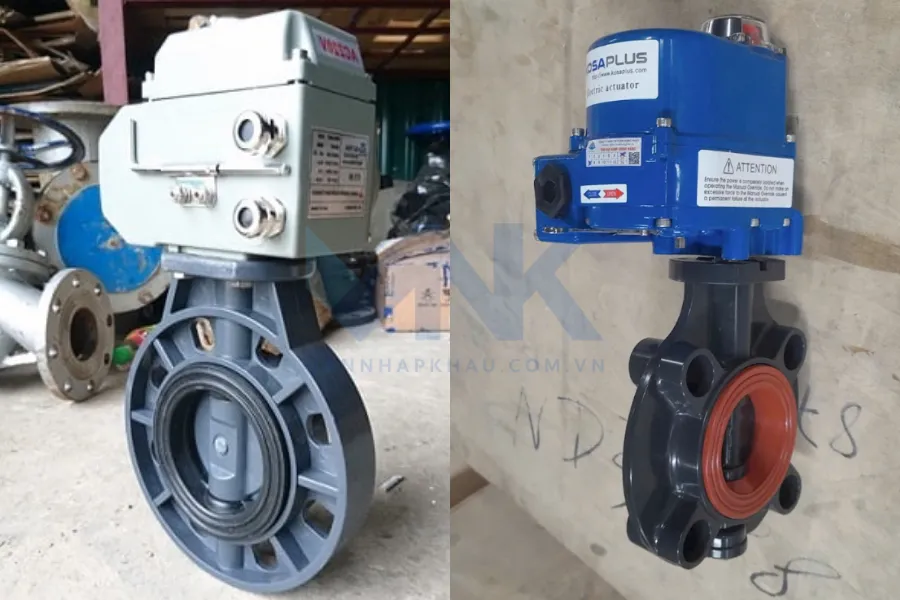

Van bướm điều khiển điện nhựa
Van bướm điều khiển motor điện bằng nhựa có phần thân van làm từ nhựa các loại PVC, UPVC hoặc CPVC. Đây là loại van có ưu điểm nổi bật về khả năng chống hóa chất, không bị han gỉ, trọng lượng nhẹ và dễ lắp đặt. Do đó, được ưu tiên sử dụng trong các hệ thống có tính ăn mòn nhẹ như hóa chất, nước thải. Nhược điểm, vật liệu nhựa có khả năng chịu nhiệt độ, áp lực giới hạn ở mức trung bình, thấp hơn inox, gang.
Theo cách thức điều khiển

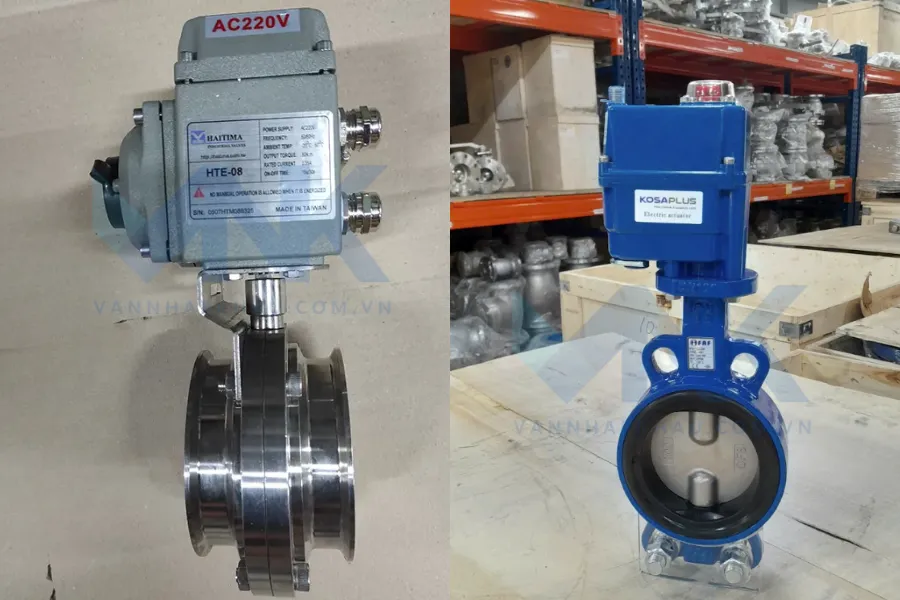

Van bướm điều khiển điện ON/OFF
Van bướm điện On/ Off là loại van được sử dụng nhiều nhất và thông dụng nhất trong các hệ thống vì chức năng cơ bản cho phép van đóng hoặc mở hoàn toàn, không được dùng để điều tiết.
Ưu điểm thiết kế đơn giản, giá thành thấp hơn dạng tuyến tính, dễ sử dụng, lắp đặt và bảo trì, bảo dưỡng dễ dàng. Hệ thống ứng dụng chủ yếu yêu cầu 2 trạng thái đóng hoặc mở, điển hình như cấp thoát nước, hơi nóng, hóa chất…

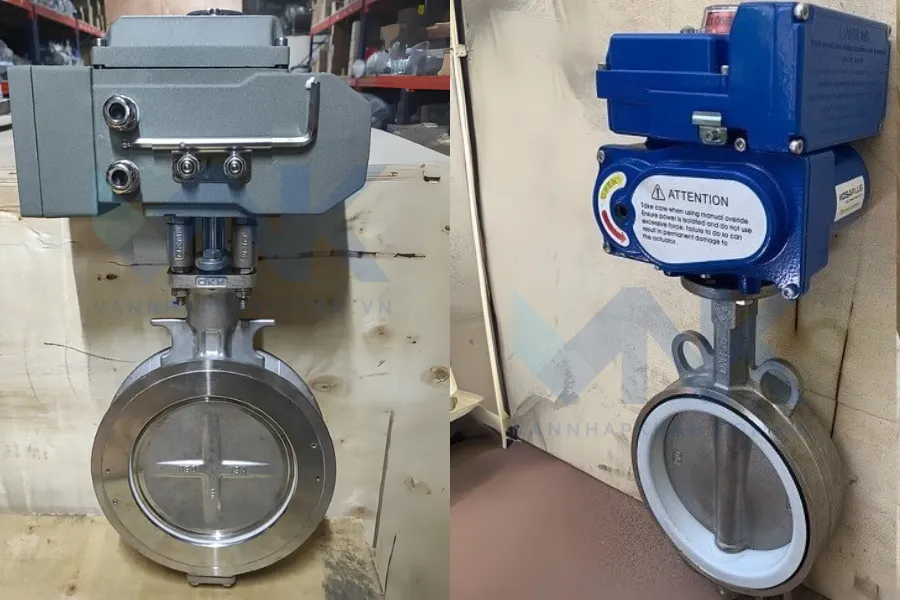

Van bướm điều khiển điện tuyến tính
Van bướm điện tuyến tính là sản phẩm được trang bị thêm bộ tuyến tính có khả năng nhận tín hiệu 4-20mA để điều chỉnh các góc mở của van theo tỷ lệ tùy chỉnh, nhỏ hơn 90 độ. Ưu điểm điều tiết lưu lượng chính xác, phù hợp với hệ thống yêu cầu cao, lợi thế cho các hệ thống điều tiết nhiệt độ, áp suất, chất lỏng.. Nhược điểm giá thành cao, lắp đặt và vận hành phức tạp hơn dạng ON/OFF.
Theo kiểu kết nối

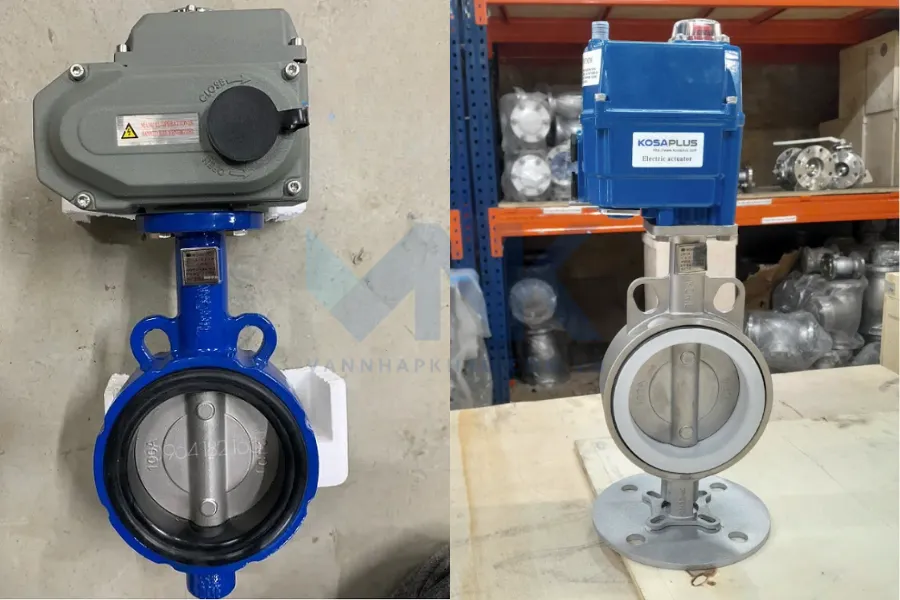

Van bướm điều khiển điện kẹp wafer
Là một trong những loại van bướm được thiết kế kiểu kết nối với đường ống dạng kẹp wafer, van được lắp giữa hai mặt bích bằng bulong siết chặt. Ưu điểm thiết kế nhỏ gọn, dễ dàng lắp đặt và thay thế, phù hợp với hệ thống có không gian lắp đặt hạn chế và áp suất trung bình. Nhược điểm khả năng chịu áp lực cao kém hơn so với dạng lắp bích nên không thích hợp lắp trong hệ thống có điều kiện áp lực lớn.

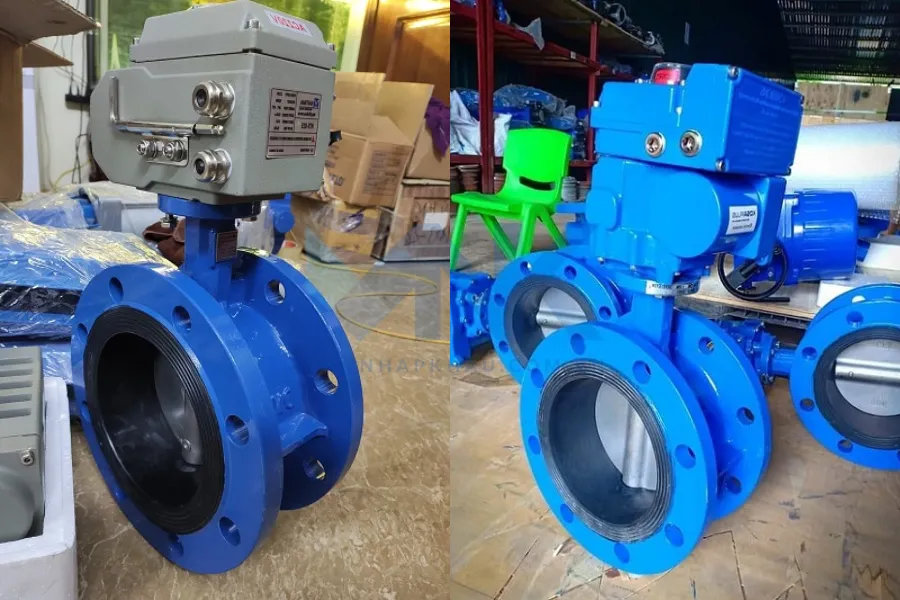

Van bướm điều khiển điện lắp bích
Van bướm điều khiển điện lắp bích là loại van được thiết kế bắt trực tiếp bu-lông vào mặt bích ở hai đầu đường ống. Ưu điểm giúp tạo kết nối chắc chắn và độ kín tốt nên phù hợp với hệ thống yêu cầu chịu áp lực cao, vận hành liên tục hoặc quy mô, lưu lượng lớn. Nhược điểm so với các dạng khác kishc thước cồng kềnh, trọng lượng lớn, lắp đặt phức tạp hơn và chi phí đầu tư cũng cao hơn.

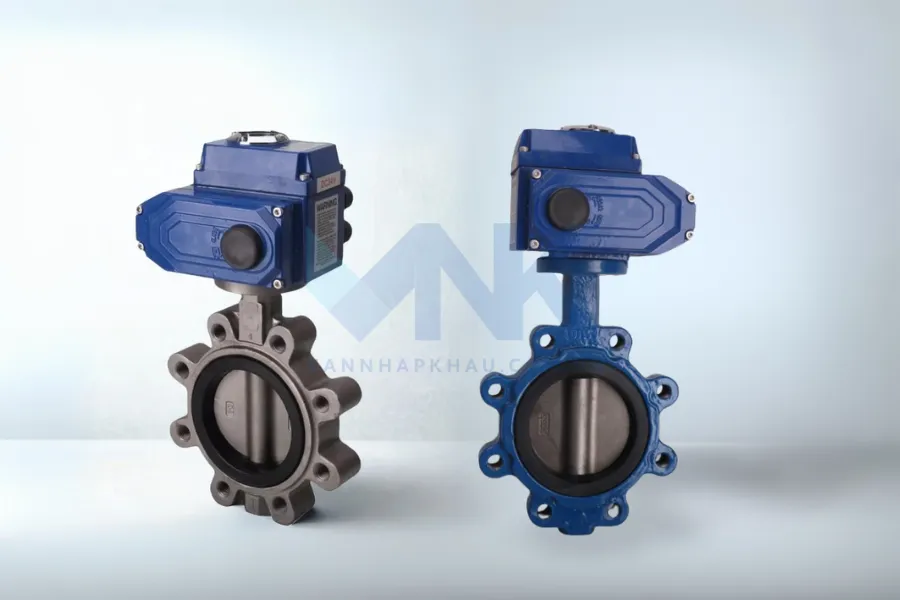

Van bướm điều khiển điện lug
Là loại van được chế tạo dạng tai lug với các lỗ ren ở thân van, cho phép lắp bulong riêng biệt cho từng mặt bích, dễ tháo rời từng đoạn đường ống mà không ảnh hưởng đến toàn hệ thống. Ưu điểm tính linh hoạt cao khi bảo trì hoặc thay thế van và là lựa chọn tối ưu cho các hệ thống cần tháo rời thường xuyên. Về giá thành và quá trình lắp đặt nằm ở vị trí trung gian giữa dạng lắp bích và kẹp wafer.
Theo nguồn gốc xuất xứ

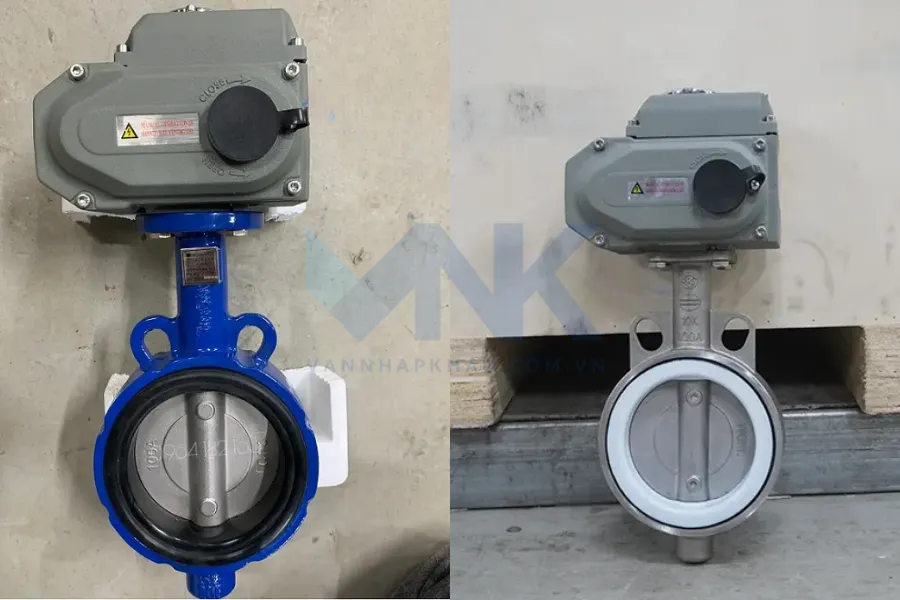

Van bướm điều khiển bằng điện Haitima
Van bướm điện Haitima là một trong những thương hiệu tầm trung được sử dụng rộng rãi nhờ chất lượng ổn định và giá thành hợp lý. Xuất xứ bộ điện từ thương hiệu Haitima Đài Loan, trên thân bộ điện có tem thông số kỹ thuật và logo thương hiệu.
Ưu điểm của sản phẩm này là dễ vận hành, cấu tạo đơn giản và hiệu quả sử dụng tốt trong các hệ thống nước, khí, dầu, hơi. Với mẫu sản phẩm này, vannhapkhau có sẵn model bộ điện ON/OFF và tuyến tính. Liên hệ hotline để nhận báo giá chính xác nhất.

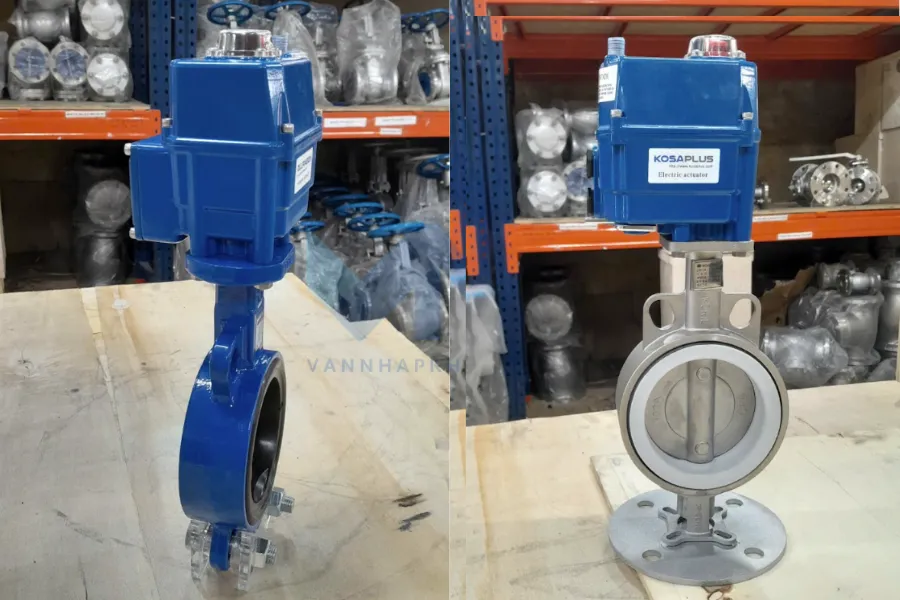

Van bướm điều khiển điện Kosaplus
Van bướm điện Kosaplus là sản phẩm có bộ điều khiển điện có nguồn gốc xuất xứ từ thương hiệu Kosaplus Hàn Quốc. Đặc điểm nhận diện vỏ hợp kim nhôm, bên ngoài sơn tĩnh điện màu xanh, trên thân bộ điện có dán tem ghi đầy đủ thông số kỹ thuật cơ bản và thương hiệu Kosaplus.
Ưu điểm độ bền cao, thiết kế chắc chắn, vận hành ổn định, hoạt động êm ái và hỗ trợ nhiều loại tín hiệu điều khiển như ON/OFF và tuyến tính. Tại vannhapkhau, chúng tôi độc quyền phân phối hãng bộ điện này tại Việt Nam nên có mức giá tốt nhất, đảm bảo chính hãng, chất lượng và đa dạng model.
Một số lưu ý khi sử dụng van bướm động cơ điện
Van bướm điện là dòng van sử dụng nguồn điện để vận hành nên trong quá trình sử dụng, để đảm bảo an toàn, vận hành hiệu quả, cần lưu ý các vấn đề dưới đây:
- Dòng van sử dụng động cơ điện nên van cần nguồn điện ổn định để hoạt động đóng mở diễn ra thuận lợi.
- Tiêu chuẩn kháng nước IP67, hoàn toàn không thể chống nước hiệu quả khi van chịu tác động liên tục trong thời gian dài.
- Khi lắp đặt van ngoài trời cần phải có mái che, tránh để van tiếp xúc trực tiếp với ánh nắng mặt trời hoặc dưới điều kiện mưa bão và bụi bẩn.
- Lắp đặt van đúng kích thước với đường kính ống, chất liệu cần phù hợp với môi trường bên trong, tiêu chuẩn kết nối rõ ràng.
- Đĩa van được sản xuất có hình cánh bướm, không thích hợp trong việc điều tiết lưu chất vì dễ gây mòn đĩa van sau một thời gian sử dụng.
- Van hoạt động có độ ồn tương đối cao, dễ gây tính trạng ô nhiễm âm thanh nếu có nhiều thiết bị.
- Cần bảo dưỡng van định kỳ 3 – 6 tháng một lần để nâng cao năng suất sử dụng cũng như tuổi thọ thiết bị.
Bảng giá van bướm điều khiển điện [Cập nhật mới nhất 2025]
! Lưu ý: Để nhận được mức giá đúng và ưu đãi nhất, vui lòng liên hệ qua Hotline của chúng tôi.
Bảng giá van bướm nhựa điều khiển điện
| STT | Kích cỡ | Model (HTE) | Giá tham khảo Model HTE | Model (KE) | Giá tham khảo Model KE |
|---|---|---|---|---|---|
| 1 | DN50 | HTE-03 | 3.500.000 – 8.800.000 | KE004 | 4.300.000 – 9.600.000 |
| 2 | DN65 | HTE-05 | 3.700.000 – 8.900.000 | KE005 | 4.800.000 – 11.700.000 |
| 3 | DN80 | HTE-05 | 3.700.000 – 9.000.000 | KE006 | 6.100.000 – 13.600.000 |
| 4 | DN100 | HTE-08 | 4.500.000 – 9.900.000 | KE008 | 6.600.000 – 20.000.000 |
| 5 | DN125 | HTE-10 | 6.300.000 – 11.800.000 | KE010 | 11.700.000 – 23.500.000 |
| 6 | DN150 | HTE-15 | 7.500.000 – 12.400.000 | KE016 | 12.800.000 – 27.600.000 |
| 7 | DN200 | HTE-20 | 9.700.000 – 15.300.000 | KE028 | 14.900.000 – 30.400.000 |
| 8 | DN250 | HTE-20 | 12.300.000 – 18.400.000 | KE040 | 21.500.000 – 43.600.000 |
| 9 | DN300 | HTE-40 | 14.800.000 – 19.800.000 | KE050 | 25.500.000 – 49.800.000 |
Bảng giá van bướm gang điều khiển điện
| STT | Kích cỡ | Model HTE | Giá tham khảo (HTE) | Model KE | Giá tham khảo (KE) |
|---|---|---|---|---|---|
| 1 | DN40 | HTE-03 | 3.800.000 – 11.300.000 | KE004 | 4.500.000 – 12.000.000 |
| 2 | DN50 | HTE-03 | 3.900.000 – 11.300.000 | KE004 | 4.600.000 – 12.000.000 |
| 3 | DN65 | HTE-05 | 4.000.000 – 11.300.000 | KE005 | 5.100.000 – 13.200.000 |
| 4 | DN80 | HTE-05 | 4.100.000 – 11.500.000 | KE006 | 6.500.000 – 18.000.000 |
| 5 | DN100 | HTE-08 | 4.900.000 – 12.700.000 | KE008 | 7.100.000 – 20.400.000 |
| 6 | DN125 | HTE-10 | 7.100.000 – 14.700.000 | KE010 | 12.000.000 – 23.700.000 |
| 7 | DN150 | HTE-15 | 7.900.000 – 15.000.000 | KE016 | 13.200.000 – 28.000.000 |
| 8 | DN200 | HTE-20 | 10.600.000 – 19.400.000 | KE028 | 15.700.000 – 33.200.000 |
| 9 | DN250 | HTE-40 | 13.000.000 – 23.400.000 | KE040 | 20.400.000 – 42.500.000 |
| 10 | DN300 | HTE-60 | 15.500.000 – 29.600.000 | KE050 | 24.600.000 – 48.000.000 |
| 11 | DN350 | HTE-60 | 24.000.000 – 35.800.000 | KE080 | 50.800.000 – 81.800.000 |
| 12 | DN400 | HTE-100 | 31.500.000 – 46.800.000 | KE080 | 53.000.000 – 88.400.000 |
| 13 | DN450 | HTE-100 | 43.500.000 – 58.600.000 | KE120 | 65.000.000 – 112.000.000 |
| 14 | DN500 | HTE-150 | 59.400.000 – 70.000.000 | KE120 | 87.600.000 – 117.600.000 |
Bảng giá van bướm inox điều khiển điện
| STT | Kích cỡ | Model HTE | Giá tham khảo HTE | Model KE | Giá tham khảo KE |
|---|---|---|---|---|---|
| 1 | DN40 | HTE-05 | 4.800.000 – 12.000.000 | KE004 | 5.300.000 – 12.700.000 |
| 2 | DN50 | HTE-05 | 4.900.000 – 12.100.000 | KE004 | 5.500.000 – 12.800.000 |
| 3 | DN65 | HTE-05 | 5.000.000 – 12.300.000 | KE005 | 6.200.000 – 14.900.000 |
| 4 | DN80 | HTE-05 | 5.400.000 – 12.800.000 | KE006 | 7.800.000 – 19.300.000 |
| 5 | DN100 | HTE-08 | 6.500.000 – 14.200.000 | KE008 | 8.700.000 – 22.000.000 |
| 6 | DN125 | HTE-10 | 8.700.000 – 16.800.000 | KE010 | 14.000.000 – 25.900.000 |
| 7 | DN150 | HTE-15 | 10.500.000 – 18.200.000 | KE016 | 15.800.000 – 30.500.000 |
| 8 | DN200 | HTE-20 | 13.400.000 – 22.200.000 | KE028 | 18.500.000 – 36.000.000 |
| 9 | DN250 | HTE-40 | 18.000.000 – 28.400.000 | KE040 | 25.900.000 – 48.000.000 |
| 10 | DN300 | HTE-60 | 24.300.000 – 38.300.000 | KE050 | 33.800.000 – 58.000.000 |
Lưu ý: Bảng giá trên mang tính chất tham khảo. Giá có thể thay đổi theo thời điểm, số lượng đặt hàng và loại bộ điều khiển (tác động đơn hoặc kép). Vui lòng liên hệ hotline/zalo để được báo giá chính xác và chiết khấu tốt nhất!
Mua van bướm điều khiển điện chính hãng ở đâu uy tín?
Hiện nay trên thị trường có rất nhiều đơn vị chào bán van bướm điều khiển điện với mức giá và chất lượng chênh lệch đáng kể. Bên cạnh đó, không phải địa chỉ nào cũng cung cấp hàng chính hãng, có CO-CQ đầy đủ và bảo hành minh bạch. Chính vì thế, khi mua hàng khiến rất nhiều khách hàng lo ngại không biết nên chọn đơn vị nào đảm bảo uy tín, chất lượng.
Hiểu được vấn đề đó, Vannhapkhau THP – Đơn vị có hơn 16 năm kinh nghiệm trong lĩnh vực nhập khẩu, phân phối các loại van công nghiệp sẵn sàng cam kết là đơn vị quý khách hoàn toàn có thể đặt niềm tin. Tính đến thời điểm hiện tại, chúng tôi đã sở hữu được số lượng lớn khách hàng, hợp tác với nhiều đơn vị có tên tuổi như Samsung, Vinfast, LG…. Chúng tôi đảm bảo mang đến cho khách hàng những sản phẩm chất lượng cao, giá thành hợp lý và dịch vụ hậu mãi chuyên nghiệp, cụ thể:
✅ Cung cấp van bướm điện đa dạng thương hiệu Kosaplus, Haitima nhập khẩu chính hãng, nguyên đai, nguyên kiện.
✅ Tất cả sản phẩm đầy đủ CO-CQ , hóa đơn VAT, giấy tờ kiểm định.
✅ Giá tốt nhất nhờ nhập khẩu trực tiếp, không qua trung gian giúp tối ưu chi phí cho đầu vào mà vẫn đảm bảo chất lượng.
✅ Đội ngũ kỹ thuật tư vấn tận tình, hỗ trợ lắp đặt và test thử thiết bị.
✅ Chế độ bảo hành rõ ràng, từ 12 đến 24 tháng tùy sản phẩm, cùng với dịch vụ đổi trả nhanh chóng nếu có lỗi kỹ thuật từ nhà sản xuất.
✅ Giao hàng nhanh trên toàn quốc, sẵn kho tại Hà Nội và TP.HCM, đáp ứng linh hoạt cho mọi nhu cầu cấp thiết.
Tùy theo đơn hàng và sản phẩm cụ thể do yêu cầu từ phía khách hàng, Vannhapkhau THP sẽ tư vấn và lắp đặt hoàn chỉnh bộ van phù hợp nhất với từng hệ thống theo model nhà sản xuất. Để nhận báo giá van bướm điều khiển điện chính xác, tại thời điểm quan tâm quý khách hàng hãy liên hệ trực tiếp hotline để nhân viên tư vấn, hỗ trợ nhé.
