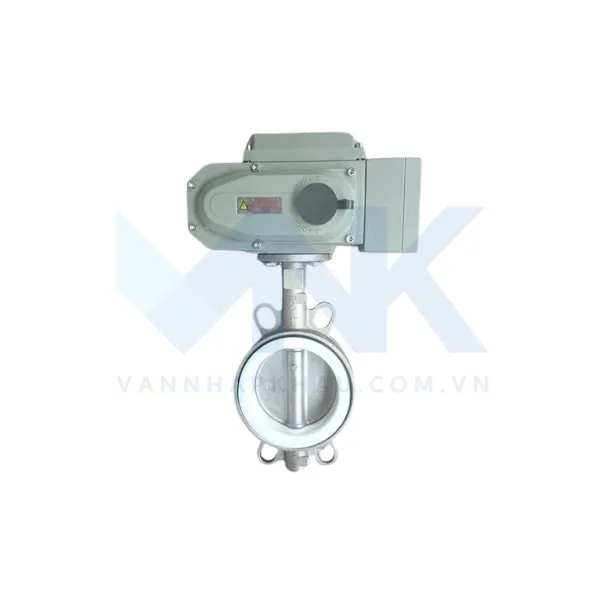

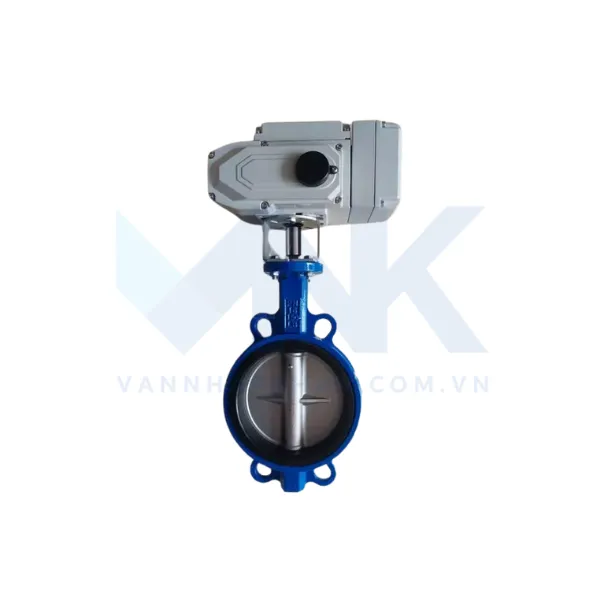

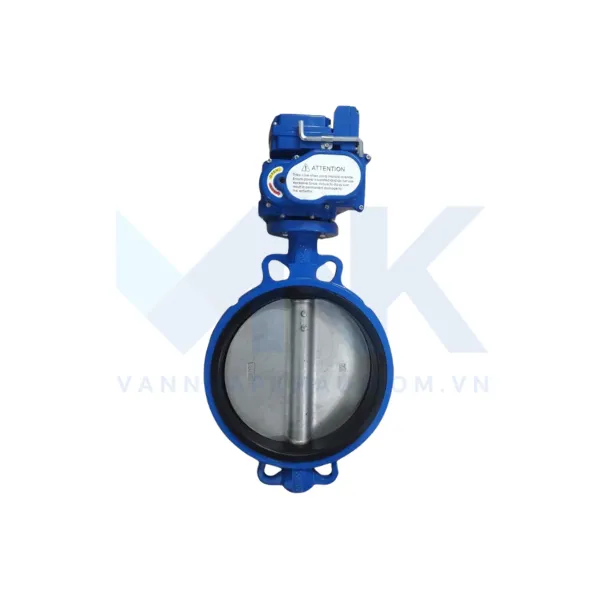

Van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính là dòng sản phẩm đang được sử dụng phổ biến trong các ngành nghề, hệ thống công nghiệp với nhiệm vụ điều tiết chính xác dòng chảy lưu chất theo các góc mở tùy chỉnh. Vậy van bướm điều khiển điện tuyến tính là gì? Cấu tạo và nguyên lý hoạt động như thế nào? Tính ứng dụng trong thực tế? Hãy cùng theo dõi bài viết dưới đây của chúng tôi.

Mô tả van bướm điều khiển điện tuyến tính

Van bướm điều khiển tuyến tính hay còn gọi là van bướm điều khiển điện phần trăm, tiếng Anh là Electric Modulating Butterfly Valve. Đây là sản phẩm được điều khiển tự động bằng motor điện, hoạt động theo tín hiệu điều khiển tuyến tính như 4–20mA, 0–10V và có thể đóng mở theo rất nhiều góc quay khác nhau: 10, 20, 30, 45, 60…90 độ.

So với dạng ON/OFF, van bướm điều khiển điện tuyến tính có giá thành cao hơn, lắp đặt và sử dụng phức tạp hơn. Nhưng có ưu điểm vượt trội là đáp ứng được nhu cầu của hệ thống cần điều tiết dòng chảy lưu chất theo các góc mở tùy chỉnh và có thể sử dụng cho việc đóng, mở hoàn toàn.

Thông số kỹ thuật van bướm điện tuyến tính

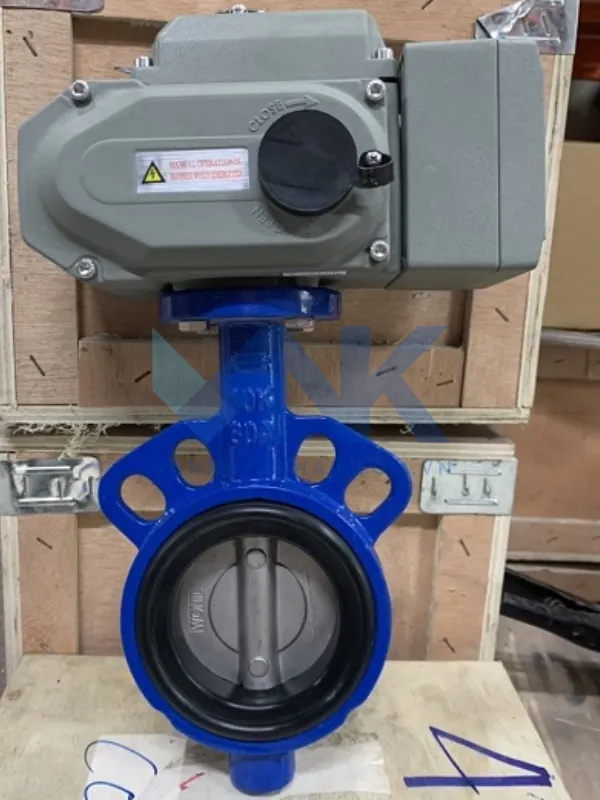

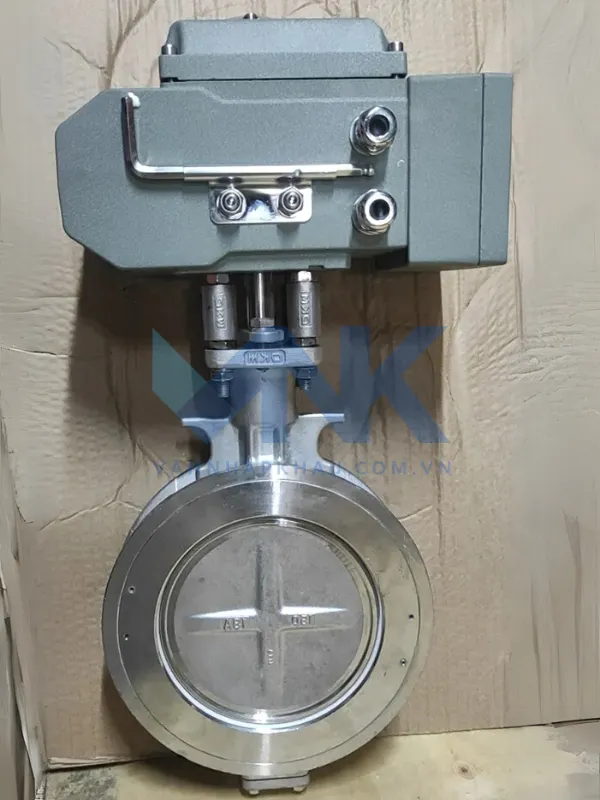

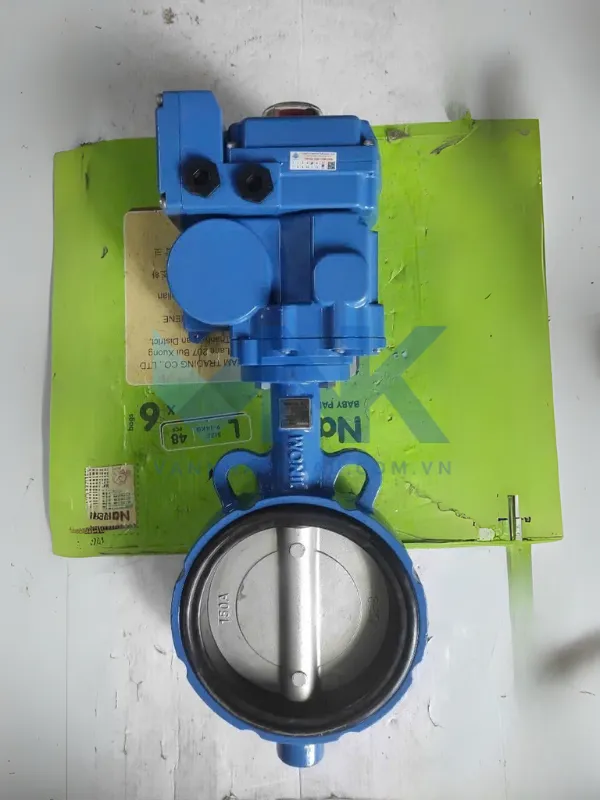

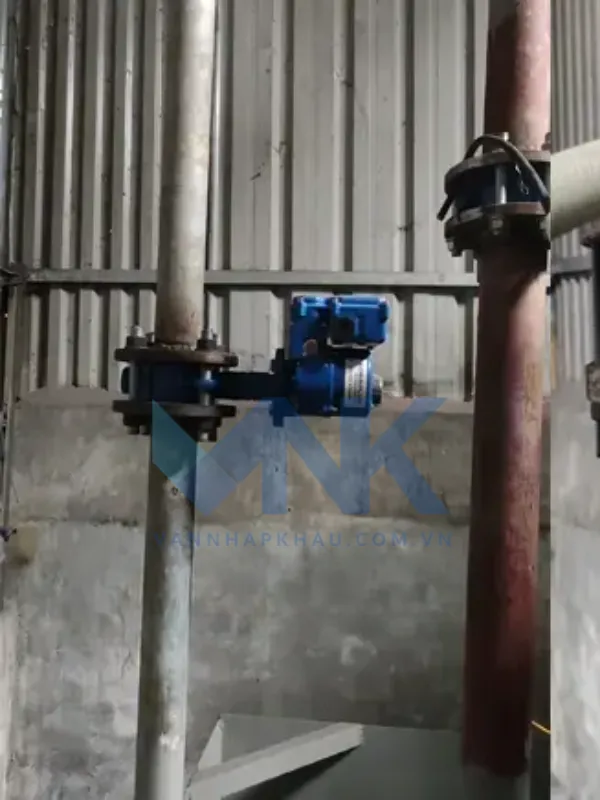

Hình ảnh thực tế van bướm điều khiển bằng điện tuyến tính

Cấu tạo và nguyên lý hoạt động van bướm điện tuyến tính

Cấu tạo

Van bướm điều khiển điên tuyến tính được thiết kế cơ bản gồm 2 bộ phận chỉnh; thân van bướm cơ và bộ điều khiển tuyến tính. Cụ thể như sau:

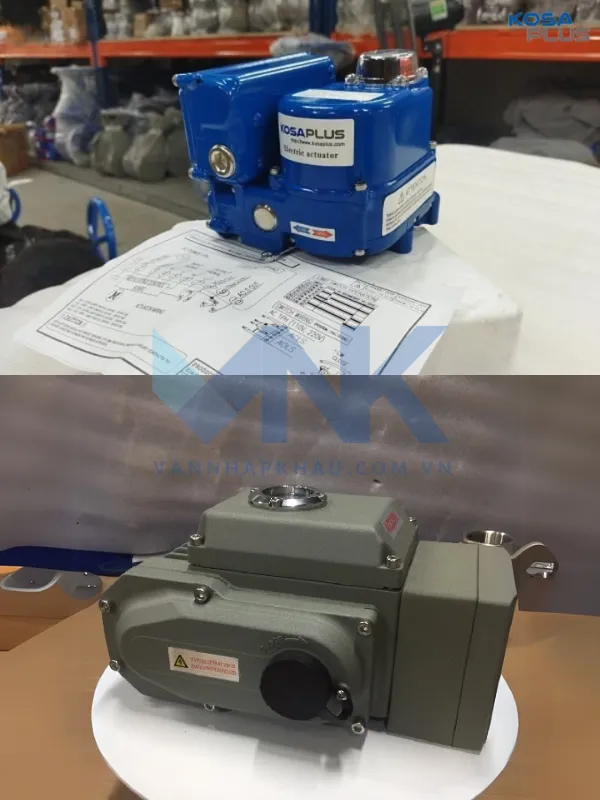

Bộ điều khiển điện tuyến tính

Bộ điều khiển van bằng tín hiệu tuyến tính có vỏ ngoài được chế tạo bằng chất liệu hợp kim nhôm cao cấp, tiêu chuẩn chống nước, chống bụi đạt IP67, IP68. Nguồn điện áp sử dụng 24V, 220V, 380V. Tín hiệu đầu vào 4-20mA hoặc 0-10V giúp van đóng mở tương ứng với những góc mở từ 0 – 90 độ khác nhau. Kết cấu bộ điện tuyến tính gồm các chi tiết: motor điện, bảng mạch điều khiển, bánh răng, công tắc hành trình…

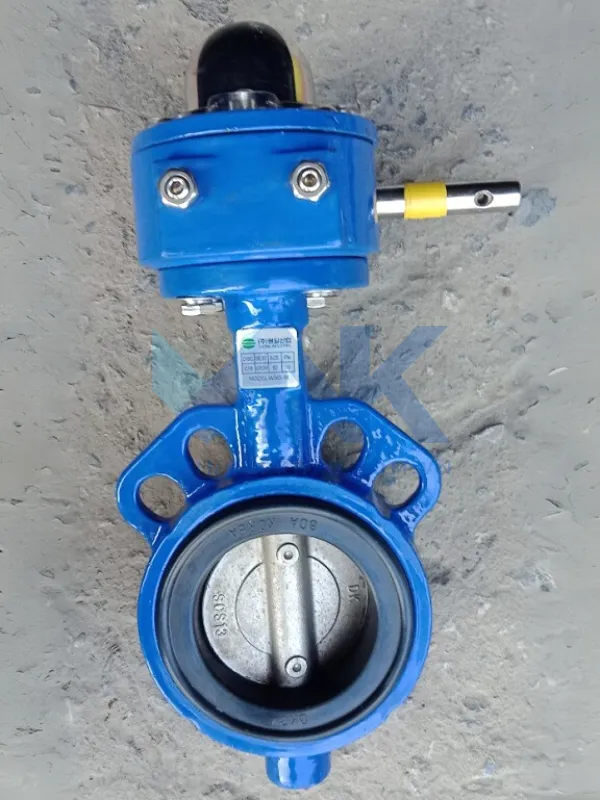

Thân van bướm

Đây là bộ phận đảm nhiệm nhiệm vụ điều tiết dòng chảy, chất liệu sản xuất thân bằng inox, gang, thép hoặc nhựa. Đĩa van bằng inox có dạng cánh bướm nằm giữa thân van với chức năng tiếp xúc trực tiếp và cho phép, ngăn chặn lưu chất đi qua. Trục van inox, hợp kim cứng để kết nối và truyền lực từ bộ điều khiển đến đĩa van. Thân van kết nối dạng lắp bích, wafer hoặc lug tùy thuộc kích thước, nhu cầu của hệ thống.

Nguyên lý hoạt động

Van bướm điều khiển điên tuyến tính sẽ dùng motor điều khiển kết hợp với tín hiệu điện dạng analog 4 – 20mA hay 0 – 10VDC để điều tiết lưu chất. Tín hiệu này giúp người dùng dễ dàng điều khiển đóng mở van dựa vào các góc tín hiệu theo những góc đã cài đặt. Đồng thời cũng giúp kiểm soát tốt vị trí của góc mở hiện tại là bao nhiêu. Chẳng hạn như: 20 – 30 – 45 – 60 – 75 – 90 độ qua màn hình điều khiển từ xa.

Cụ thể khi cần điều tiết góc mở, cấp tín hiệu điều khiển 4-20mA hoặc 0-10V vào bộ điều khiển. Mỗi mức tín hiệu sẽ tương ứng với 1 góc mở cụ thể. Ví dụ 4mA (0V) tương ứng 0% van đóng hoàn toàn, 12mA (5V) van ở 50%, 20mA (10V) van mở hoàn toàn 100%. Lúc này, bộ điều khiển sẽ nhận tín hiệu và tác động lực lên trục van, đĩa van để điều chỉnh theo các góc mở tương ứng đã cài đặt.

Bảng mạch điện của động cơ điện tuyến tính

Bảng mạch điện của động cơ điện tuyến tính là bộ phận điều khiển trung tâm, chịu trách nhiệm tiếp nhận tín hiệu từ hệ thống điều khiển (như PLC, cảm biến, công tắc…) và xử lý để điều chỉnh hành trình đóng/mở van một cách chính xác theo tỷ lệ phần trăm. Bảng mạch này thường tích hợp các linh kiện như bo vi xử lý, relay, điện trở, tụ điện, mạch ổn áp và bộ thu nhận tín hiệu (4-20mA hoặc 0-10V), giúp động cơ vận hành ổn định, phản hồi nhanh và chống quá tải hiệu quả.

Ưu điểm van bướm điều khiển điện tuyến tính

✅ Ưu điểm đầu tiền là sản phẩm này chạy bằng nguồn điện sẵn có, nhưng nhược điểm là yêu cầu phải có nguồn điện trong trường hợp mất điện có thể dùng tay để vận hành van.

✅ Cho phép điều tiết dòng chảy lưu chất chính xác theo các góc mở từ 0% – 100% dựa trên tín hiệu điều khiển tuyến tính 4-20mA hoặc 0-10V.

✅ Cơ chế vận hành tự động, có thể điều khiển từ xa, không cần can thiệp thủ công, giúp tiết kiệm nhân công và tăng hiệu suất vận hành.

✅ Van có kích từ DN50 – DN1200, vật liệu đa dạng đáp ứng tốt nhiều môi trường lưu chất.

✅ Bộ điều khiển điện tuyến tính có tiêu chuẩn bảo vệ IP67, chống bụi, chống nước hiệu quả, dùng được ngoài trời hoặc trong nhà máy có độ ẩm cao.

✅ Có thể thay thế từng bộ phận, lắp đặt, bảo dưỡng dễ dàng.

✅ Hoạt động ổn định, bền bỉ trong nhiều điều kiện khác nhau, kể cả điều kiện khắc nghiệt.

✅ Phù hợp với các hệ thống cần kiểm soát lưu lượng linh hoạt như HVAC, xử lý nước, thực phẩm, hóa chất, dược phẩm…

Ứng dụng van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính được sử dụng rộng rãi trong những hệ thống làm việc điều tiết nước, lưu chất lỏng đa dụng hay hóa chất. Một vài ứng dụng của các nhà máy sản xuất hay hệ thống điều tiết dòng chảy như:

• Nhà máy cung cấp nước sạch hay nhà máy xử lý nước thải.
• Nhà máy chế biến hỗ, bột sắn, bột giấy hay than.
• Nhà máy sản xuất thực phẩm, đồ uống hoặc dược phẩm.
• Hệ thống HVAC điều hòa không khí, thông gió.
• Trong ngành hóa chất, dung môi như axit, bazo.
• Trong nhà máy nhiệt điện, thủy điện.
• Trong hệ thống phòng cháy chữa cháy tự động tại các công trình cao tầng, trung tâm thương mại.

Một số lưu ý khi sử dụng van bướm điều khiển điện tuyến tính

Dưới đây là một số lưu ý quan trọng khi sử dụng van bướm điều khiển điện tuyến tính quý khách cần lưu ý để đảm bảo thiết bị hoạt động ổn định, chính xác và bền bỉ:

• Khuyến khích sử dụng cho các dòng chảy có môi chất tốc độ vừa và thấp, để giảm tính trạng ma sát giữa đĩa van và môi chất gây ảnh hưởng đến đĩa van.
• Van được tích hợp thêm tay quay để phòng trường hợp khẩn cấp, khi xảy ra mất điện có thể đóng mở van hoàn toàn thủ công bằng tay quay.
• Bộ điện tuyến tính được trang bị tiêu chuẩn chống nước thế hệ mới nhất nhưng nếu sử dụng ngoài trời quá thường xuyên nên sử dụng mái che để tăng tuổi thọ cho thiết bị.
• Chắc chắn nguồn điện cấp cho bộ điều khiển đúng thông số kỹ thuật của van.
• Lắp đặt van đúng chiều hướng mũi tên chỉ hướng dòng chảy trên thân van để đảm bảo hoạt động hiệu quả.
• Khi van đang vận hành bằng động cơ điện, tuyệt đối không dùng tay quay để điều khiển. Trong trường hợp nếu cần dùng điều khiển tay quay cần ngắt nguồn điện và thao tác theo đúng hướng dẫn của nhà sản xuất.
• Bảo trì, bảo dưỡng định kỳ 3-6 tháng theo khuyến cáo của nhà sản xuất.

Cuối cùng, van bướm điều khiển điện tuyến tính là dòng van nhập khẩu nên quý khách cần lựa chọn những đơn vị uy tín để mua van, tránh mua phải hàng giả, hàng nhái, hàng kém chất lượng. Một trong những địa chỉ quý khách có thể cân nhắc là VannhapkhauTHP – chúng tôi là đơn vị cung cấp van bướm điện tuyến tính chính hãng, chất lượng, giá thành tốt nhất tại thị trường Việt Nam.

Với đội ngũ nhân viên tư vấn dày dặn kinh nghiệm, https://vannhapkhau.com.vn luôn sẵn sàng tiếp nhận các yêu cầu khắt khe nhất từ người sử dụng về chất lượng và giá cả. Đồng thời, chúng tôi còn có các chuyên gia kỹ thuật hỗ trợ tốt về mặt kỹ thuật. Và quan trọng sản phẩm đặt tốt các tiêu chí dịch vụ chăm sóc khách hàng lên hàng đầu và sẵn sàng phục vụ các đơn vị từ nhỏ lẻ tới đơn vị công trình, nhà máy, đường ống dẫn nước tại các khu vực chung cư hiện tại.

Mọi thông tin chi tiết về báo giá, hãy liên hệ qua hotline để được tư vấn, hỗ trợ.
